Peugeot 308 SW BL 2012.5 Упутство за употребу (in Serbian)
Manufacturer: PEUGEOT, Model Year: 2012.5, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2012.5Pages: 382, PDF Size: 17.93 MB
Page 121 of 382
6
119
UNUTRAŠNJE UREĐENJE
Paravan za prtljag
On se sastoji iz četiri dela od kojih se tri
mogu preklapati.
Da ga sklonite imate više mogućnosti :
-
da ga sklopite pored zadnjih sedišta (1),
- da ga sklopite i složite na za to predvi-
đeno mesto ispod zadnjih sedišta (2).
Da ga sklopite iz prtljažnika :
)
izvucite paravan iz njegovih bočnih
nosača,
)
uzmite paravan za kopču A
,
)
sklopite ga kao harmoniku sve do
zadnjih sedišta.
Da ga rasklopite iz prtljažnika :
)
uzmite paravan za kaiš A
,
)
rasklopte ga sve do stubova vrata.
)
pričvrstite paravan za prtljag na nje-
govim bočnim nosačima.
Kuke
Maksimalno optrećenje
7,5 kg, kada je paravan za prtljag
rasklopljen sa mrežicom za teži prt-
ljag u drugom redu.
One omogućavaju da okačite torbe sa
namirnicama.
Page 122 of 382
6
120
UNUTRAŠNJE UREĐENJE

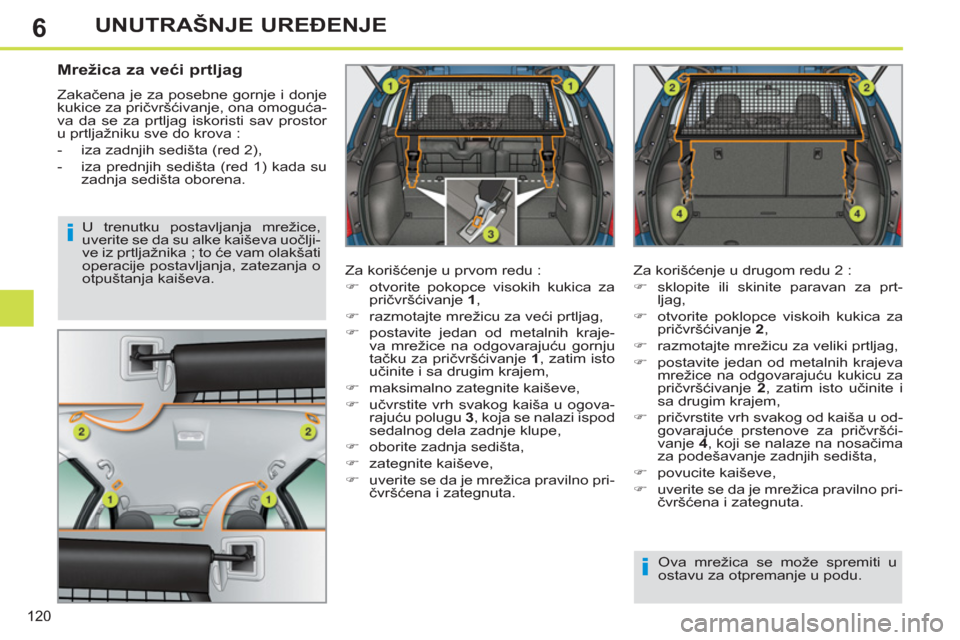

Mrežica za veći prtljag
Zakačena je za posebne gornje i donje
kukice za pričvršćivanje, ona omoguća-
va da se za prtljag iskoristi sav prostor
u prtljažniku sve do krova :
- iza zadnjih sedišta (red 2),
- iza prednjih sedišta (red 1) kada su
zadnja sedišta oborena.
Za korišćenje u prvom redu :
)
otvorite pokopce visokih kukica za
pričvršćivanje 1
,
)
razmotajte mrežicu za veći prtljag,
)
postavite jedan od metalnih kraje-
va mrežice na odgovarajuću gornju
tačku za pričvršćivanje 1
, zatim isto
učinite i sa drugim krajem,
)
maksimalno zategnite kaiševe,
)
učvrstite vrh svakog kaiša u ogova-
rajuću polugu 3
, koja se nalazi ispod
sedalnog dela zadnje klupe,
)
oborite zadnja sedišta,
)
zategnite kaiševe,
)
uverite se da je mrežica pravilno pri-
čvršćena i zategnuta. Za korišćenje u drugom redu 2 :
)
sklopite ili skinite paravan za prt-
ljag,
)
otvorite poklopce viskoih kukica za
pričvršćivanje 2
,
)
razmotajte mrežicu za veliki prtljag,
)
postavite jedan od metalnih krajeva
mrežice na odgovarajuću kukicu za
pričvršćivanje 2
, zatim isto učinite i
sa drugim krajem,
)
pričvrstite vrh svakog od kaiša u od-
govarajuće prstenove za pričvršći-
vanje 4
, koji se nalaze na nosačima
za podešavanje zadnjih sedišta,
)
povucite kaiševe,
)
uverite se da je mrežica pravilno pri-
čvršćena i zategnuta. U trenutku postavljanja mrežice,
uverite se da su alke kaiševa uočlji-
ve iz prtljažnika ; to će vam olakšati
operacije postavljanja, zatezanja o
otpuštanja kaiševa.
Ova mrežica se može spremiti u
ostavu za otpremanje u podu.
Page 123 of 382
6
121
UNUTRAŠNJE UREĐENJE

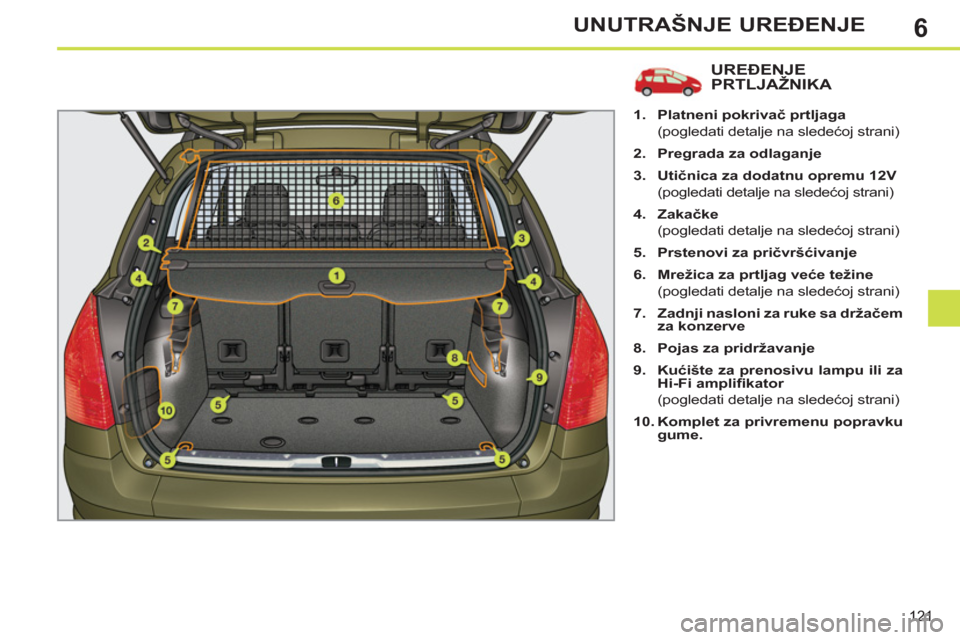

UREĐENJE PRTLJAŽNIKA
1.
Platneni pokrivač prtljaga
(pogledati detalje na sledećoj strani)
2.
Pregrada za odlaganje
3.
Utičnica za dodatnu opremu 12V
(pogledati detalje na sledećoj strani)
4.
Zakačke
(pogledati detalje na sledećoj strani)
5.
Prstenovi za pričvršćivanje
6.
Mrežica za prtljag veće težine
(pogledati detalje na sledećoj strani)
7.
Zadnji nasloni za ruke sa držačem
za konzerve
8.
Pojas za pridržavanje
9.
Kućište za prenosivu lampu ili za
Hi-Fi amplifi kator
(pogledati detalje na sledećoj strani)
10.
Komplet za privremenu popravku
gume.
Page 124 of 382
6UNUTRAŠNJE UREĐENJE
Platneni pokrivač prtljaga
Da ga postavite :
)
postavite jedan od krajeva namota-
ča u njegov držač,
)
postavite i drugi kraj namotača u dr-
žač ; kvaka će se automatski blokirati,
)
odmotajte platneni pokrivač do ni-
voa stubova prtljažnika,
)
postavite vođice platnenog pokriva-
ča u šine stubova prtljažnika. Da ga skinete :
)
izvucite vođice pokrivača na šinama
stubova prtljažnika,
)
uvucite pokrivač u namotač,
)
povucite i držite kvaku na jednom od
krajeva namotača da biste ga deblo-
kirali,
)
izvucite najpre deblokirani kraj na-
motača iz njegovog držača, a zatim
i drugi kraj.
Da ga sklopite, postavite ga u nivou pra-
ga prtljažnika, tako da namotač bude
okrenut prema gore a lajsna na kraju
platnenog pokrivača ka unutrašnjosti
prtjažnika.
Page 125 of 382
6
123
UNUTRAŠNJE UREĐENJE
Mrežica za veći prtljag
Zakačena je za odgovarajuće visoke i
niske kukice, ona omogućava da se za
prtljag iskoristi sav prostor u prtljažniku
sve do krova iza sedišta u 2. redu :
Utičnica 12 V
)
Da biste uključili dodatnu opremu
12 V (maksimalna snaga : 120 W),
izvucite poklopac i uključite odgova-
rajući adapter.
)
Stavite ključ u položaj za kontakt.
Za korišćenje u drugom 2. redu (slože-
na ili iznesena pomoćna sedišta) :
)
namotajte ili skinite mrežicu za pri-
čvršćivanje tereta u prtljažniku,
)
otvorite poklopce viskoih kukica za
pričvršćivanje 1
,
)
razmotajte mrežicu za veliki prtljag,
)
postavite jedan od metalnih krajeva
mrežice na odgovarajuću kukicu za
pričvršćivanje 1
, zatim isto učinite i
sa drugim krajem,
)
pričvrstite vrh svakog od kaiša mre-
že u odgovarajuće prstenove za pri-
čvršćivanje 2
, postavljene na donje
tačke za fi ksiranje zadnjih bočnih
sigurnosnih pojaseva,
)
povucite kaiševe,
)
uverite se da je mrežica pravilno pri-
čvršćena i zategnuta.
U trenutku postavljanja mrežice,
uverite se da su alke kaiševa uočlji-
ve iz prtljažnika ; to će vam olakšati
operacije postavljanja, zatezanja o
otpuštanja kaiševa.
Kuke
One omogućavaju da okačite torbe sa
namirnicama.
Page 126 of 382
6
124
UNUTRAŠNJE UREĐENJE
Prenosiva lampa
Ova pokretna lampa se nalazi na unu-
trašnjoj strani prtljažnika i služi kao dže-
pna lampa i da se osvetli prtljažnik.
Za efi kasno osvetljenje prtljažnika,
pogledajte poglavlje "Vidljivost - § Osvet-
ljenje prtljažnika".
Funkcionisanje
Ova lampa funkcionise sa akumulatori-
ma tipa NiMH.
Napunjena može da ostane upaljena
45 minuta a puni se dok je auto u vožnji.
Upotreba
)
Povucite je ka gore da biste je izvu-
kli iz njenog ležišta.
)
Pritisnite prekidač, na leđima lampe,
da biste je upalili ili ugasili.
)
Upotrebite držač, koji se nalazi na
leđima, da ostavite ili uspravite lam-
pu ; pri menjanju točka, na primer.
Vr aćanje na mesto
)
Za vraćanje lampe, u ležište prvo
stavite njen donji deo.
Tako će se lampa automatski ugasiti,
ukoliko ste Vi zaboravili da to uradite.
Bočne zavesice
Bočne zavesice su postavljene na sta-
kla 2. reda sedišta gde štite vašu decu
od sunčevih zraka.
)
Povucite zavesicu pomoću centralnog
jezička.
)
Postavite zakačke zavesica na od-
govarajuće kukice.
Obratite pažnju na polove pri po-
stavljanju akumulatora.
Nikada akumulatore ne menjajte
baterijama. Ako ne dođe do spoja postoji mo-
gućnost da lampa ne počne da se
puni i da se stoga ne upali pri sle-
dećem otvaranju prtljažnika.
Page 127 of 382
7
125
BEZBEDNOST DECE
PEUGEOT vam savetuje
da pre-
vozite decu na zadnjim sedištima
vašeg vozila :
- "leđima u pravcu kretanja"
sve do 2 godine,
- "licem u pravcu kretanja"
od
2. godine.
OPŠTE ODREDBE O DEČIJIMSEDIŠTIMA DEČJE SEDIŠTE NAPRED
"Licem u pravcu kretanja"
Kada je dečje sedište postavljeno u
položaj "licem u pravcu kretanja" na
mesto suvozača
, podesite sedište su-
vozača, po dužini, u srednji položaj, sa
podignutim naslonom ; ostavite vazduš-
ni jastuk uključen.
"Leđima u pravcu kretanja"
Kada je dečje sedište postavljeno u polo-
žaj "leđima u pravcu kretanja" na mestu
suvozača
, vazdušni jastuk suvozača mora
obavezno da bude isključen. U suprotnom,
postoji opasnost da bi dete moglo da
bude teško povređeno ili čak da strada
prilikom otvaranja vazdušnog jastuka
.
*
Propisi o prevozu dece specifi čni su
za svaku zemlju. Pogledajte važeće
propise vaše zemlje i poštujte ih. Bezbednost dece je stalna briga
PEUGEOT-a prilikom osmišljavanja vo-
zila, ali ona takođe zavisi i od vas.
Za najbolju moguću bezbednost, morate
poštovati sledeće odredbe :
- u skladu sa evropskim propisima,
sva deca koja imaju manje od
12 godina ili su niža od metar i
po, moraju se prevoziti u dečijim
sedištima koja su odobrena i pri-
lagođena njihovoj težini,
na sedi-
štima sa sigurnosnim pojasevima ili
pričvršćenjima ISOFIX
*
,
- statististički, najbezbednija sedi-
šta za prevoz dece su zadnja se-
dišta vašeg vozila,
- dete lakše od 9 kg mora se obave-
zno prevoziti u položaju "leđima
u pravcu kretanja", bilo na za-
dnjem, bilo na prednjem sedištu.
Srednji položaj sedišta suvozača
Page 128 of 382
7
126
BEZBEDNOST DECE
Isključivanje vazdušnog jastuka suvozača (OFF)
Pogledajte uputstvo na nalepnici koja
se nalazi sa obe strane štitnika za sun-
ce suvozača.
Kako biste obezbedili zaštitu svom detetu, obavezno isključite vazdušni jastuk
suvozača kada postavljate sedište za dete "leđima u pravcu kretanja" na se-
dište suvozača.
U suprotnom, postoji rizik da dete bude ozbiljno povređeno ili da strada prili-
kom otvaranja vazdušnog jastuka.
Page 129 of 382
7BEZBEDNOST DECE
Grupa 0+ : od rođenja do 13 kg
Grupe 1, 2 i 3 : od 9 do 36 kg
L1
"RÖMER Baby-Safe
Plus"
Postavlja se leđima
prema putu.
L2
"KIDDY Comfort Pro"
Korišćenje štitnika je
obavezno za prevoz
dece (od 9 do 18 kg).
Grupe 2 i 3 : od 15 do 36 kg
L3
"RECARO Start".
L4
"KLIPPAN Optima"
Počev od 6 godina
(oko 22 kg), koristi se
samo za povišenje.
L5
"RÖMER KIDFIX"
Može biti korišćen sa ISOFIX
sistemom za pričvršćivanje.
Dete je zadržano sigurnosnim
pojasom.
DEČJA SEDIŠTA KOJA PREPORUČUJE PEUGEOT
PEUGEOT vam nudi kompletnu paletu preporučenih dečjih sedišta koja se pričvr-
šćuju pomoću sigurnosnih pojaseva sa tri kopče
.
Page 130 of 382
7
128
BEZBEDNOST DECE
POSTAVLJANJE DEČJIH SEDIŠTA POMOĆU SIGURNOSNIH POJASEVA
U skladu sa evropskim propisima, ova tabela ukazuje vam na mogućnost instaliranja sedišta za decu, u zavisnosti
od težine deteta i mesta u vozilu, koja se učvršćuju sigurnosnim pojasevima. Za sedišta za decu treba da postoji
homologacija da su univerzalna.
(a) Univerzalno sedište za decu : sedište za dete koje može biti instalirano u svako vozilo sa sigurnosnim pojasom.
(b) Grupe 0 : od rođenja do 10 kg. Nosiljke i ležaljke "auto" ne mogu se postaviti na prednje sedište.
(c) Pre nego što smestite svoje dete na to mesto, proverite zakone na snazi u vašoj zemlji.
U
: mesto prilagođeno za postavljanje dečijeg sedišta koje se vezuje sigurnosnim pojasom i za koje postoji homologacija da
je univerzalno, i to, "leđima u pravcu kretanja" i/ili "licem u pravcu kretanja".
U(R1)
: isto U
, sa sedištem u vozilu podešenim po dužini u međupoložaj.
U(R2)
: isto U
, sa maksimalno povučenim sedištem u vozilu podešenim u najviši položaj.
* Naslon za glavu treba da bude uklonjen.
Mesto
Težina deteta /
približni uzrast
Ispod 13 kg
(grupe 0 (b) i 0+)
Do ≈ 1 godina
Od 9 do 18 kg
(grupe 1)
Od 1 do ≈ 3 godine
Od 15 do 25 kg
(grupe 2)
Od 3 do ≈ 6 godina
Od 22 do 36 kg
(grupe 3)
Od 6 do ≈
10 godina
Sedište suvozača (c)
- fi ksno
U(R1)
U(R1)
U(R1)
U(R1)
- koje se može
podešavati po visini
U(R2)
U(R2)
U(R2)
U(R2)
Zadnja bočna sedišta
U
U
*
U
*
U
*
Zadnje sedište u
sredini
U
U
*
U
*
U
*
