Page 111 of 382
5
109
WIDOCZNOŚĆ
OŚWIETLENIE DELIKATNE
Delikatne oświetlenie kabiny zwiększa
widoczność w pojeździe w przypadku
słabego oświetlenia.
Czas oświetlenia jest zmienny i wy-
nosi:
- przy wyłączonym zapłonie, oko-
ło dziesięć minut,
- w trybie ekonomicznym, około
trzydzieści sekund,
- przy pracującym silniku, bez ogra-
niczenia. Włącza się automatycznie w momencie
otwarcia i gaśnie po zamknięciu bagaż-
nika.
OŚWIETLENIE WEWNĘTRZNEPOWITALNE
Zdalne włączenie oświetlenia kabiny
ułatwia wejście do słabo oświetlonego
pojazdu. Włącza się w zależności od
intensywności oświetlenia wykrytego
przez czujnik światła.
OŚWIETLENIE BAGAŻNIKA
Włączenie
)
Nacisnąć otwartą kłódkę na pilocie
zdalnego sterowania.
Zapala się oświetlenie progów przed-
nich drzwi, wnęk na stopy oraz lampki
sufi towe; pojazd zostaje również odry-
glowany.
Wyłączenie
Oświetlenie wewnętrzne powitalne wy-
łącza się po pewnym czasie lub po ot-
warciu drzwi.
Włączenie
W nocy oświetlenie stóp i delikatne
światło lampki sufi towej włącza się au-
tomatycznie w momencie włączania
świateł pozycyjnych.
Wyłączenie
Delikatne oświetlenie wyłącza się au-
tomatycznie w momencie wyłączenia
świateł pozycyjnych.
Programowanie
Czas oświetlenia powitalnego jest
związany i identyczny z automa-
tycznym oświetleniem towarzyszą-
cym.
Włączenie lub wyłączenie
funkcji odbywa się przez
menu konfi guracji samo-
chodu.
Fabrycznie funkcja jest
włączona.
Page 112 of 382
6
110
WYPOSAŻENIE
WYPOSAŻENIE WNĘTRZA
1.
Schowek na okulary
2.
Osłona przeciwsłoneczna
(szczegóły na następnej stronie)
3.
Rączka z wieszakiem na odzież
4.
Kieszonki na opłaty
autostradowe/parkingowe
(szczegóły na następnej stronie)
5.
Wnęka
6.
Schowki
7.
Wieszak na torbę
8.
Przedni schowek z oświetleniem
(szczegóły na następnej stronie)
9.
Pojemniki w drzwiach
10.
Popielniczka podświetlana
(szczegóły na następnej stronie)
11 .
Komora z wkładką antypoślizgową
12.
Gniazdo zasilania osprzętu 12 V
(szczegóły na następnej stronie)
13.
Uchwyt na puszki
14.
Podłokietnik przedni
(szczegóły na następnej stronie)
15.
Schowek
Page 113 of 382
6
111
WYPOSAŻENIE
PRZEDNI SCHOWEK
Z OŚWIETLENIEM
W schowku znajduje się miejsce na bu-
telkę, dokumentację pojazdu ...
Na wewnętrznej stronie pokrywy znaj-
duje się wytłoczenie na długopis,
uchwyt na okulary, miejsce na monety,
karty, puszkę ...
OSŁONA PRZECIWSŁONECZNA
Osłona zabezpieczająca przed promie-
niami słonecznymi, ustawiana naprze-
ciwko lub z boku wraz z podświetlanym
lusterkiem.
)
Przy włączonym zapłonie opuścić
osłonę przeciwsłoneczną, lusterko
podświetli się automatycznie.
W osłonie znajduje się również kieszon-
ka na bilety.
MIEJSCA NA KARTY AUTOSTRADOWE / PARKINGOWE
Miejsca do umieszczenia karty opłaty
autostradowej/parkingowej.
Miejsca te znajdują się po każdej stro-
nie podstawy wewnętrznego lusterka
wstecznego.
Są to dwie nieodblaskowe strefy na
przedniej szybie atermicznej.
Przednia szyba atermiczna ogra-
nicza nagrzanie kabiny osłabiając
promieniowanie słoneczne (ultra-
fi oletowe). Powłoka odblaskowa, z
której się składa szyba, zatrzymu-
je również niektóre sygnały radio-
elektryczne (opłaty automatyczne
za autostrady ...).
)
Aby otworzyć schowek należy pod-
nieść rączkę.
Oświetlenie włącza się po otwarciu po-
krywy.
Jeżeli samochód wyposażony jest w
klimatyzację, w schowku znajduje się
dysza wentylacyjna A
, która może być
otwarta lub zamknięta. Przez nią dopły-
wa klimatyzowane powietrze identycz-
ne jak w kabinie.
Page 114 of 382
6
11 2
WYPOSAŻENIE
GNIAZDO ZASILANIA OSPRZĘTU 12 V
)
Aby podłączyć osprzęt 12 V (o mak-
symalnej mocy 120 W), wyciąg-
nąć zaślepkę i włożyć odpowiednią
wtyczkę.
PODŚWIETLANA POPIELNICZKA
)
Pociągnąć szufl adkę, aby otworzyć
popielniczkę.
)
Aby opróżnić popielniczkę, po jej ot-
warciu nacisnąć występ i wyciągnąć
szufl adkę.
WIESZAK NA TORBĘ
)
Nacisnąć dolną część wieszaka,
aby go rozłożyć.
)
Zawiesić na nim torbę.
WTYK WIP - CZYTNIK USB
Ten moduł przyłączeniowy, składający się
z gniazda USB, jest usytuowany w przed-
nim podłokietniku (pod pokrywą).
Pozwala on użytkownikowi na podłącza-
nie urządzenia przenośnego, takiego jak
np. przenośny odtwarzacz cyfrowy iPod
®
5 generacji lub nowszy albo pamięć USB.
Odczytuje on formaty plików audio (mp3,
ogg, wma, wav...), które są przesyłane do
radioodtwarzacza w celu odsłuchu po-
przez głośniki w pojeździe.
Użytkownik może zarządzać tymi plikami
korzystając ze sterowania pod kierownicą
albo na panelu czołowym radioodtwarzacza
i wyświetlać je na ekranie wielofunkcyjnym.
Urządzenie przenośne może się auto-
matycznie ładować w trakcie użytkowa-
nia.
Więcej szczegółowych informacji doty-
czących użytkowania tego urządzenia
znajduje się w rozdziale „Audio i tele-
matyka”.
Page 115 of 382
6
113
WYPOSAŻENIE

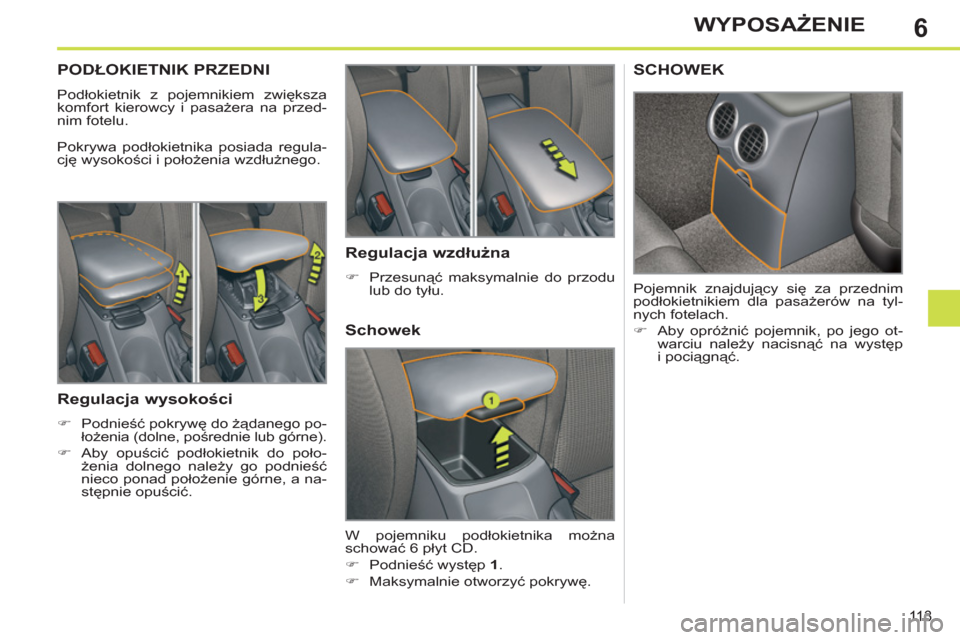

PODŁOKIETNIK PRZEDNI
Podłokietnik z pojemnikiem zwiększa
komfort kierowcy i pasażera na przed-
nim fotelu.
Pokrywa podłokietnika posiada regula-
cję wysokości i położenia wzdłużnego.
Regulacja wysokości
)
Podnieść pokrywę do żądanego po-
łożenia (dolne, pośrednie lub górne).
)
Aby opuścić podłokietnik do poło-
żenia dolnego należy go podnieść
nieco ponad położenie górne, a na-
stępnie opuścić.
SCHOWEK
Pojemnik znajdujący się za przednim
podłokietnikiem dla pasażerów na tyl-
nych fotelach.
)
Aby opróżnić pojemnik, po jego ot-
warciu należy nacisnąć na występ
i pociągnąć.
Schowek
W pojemniku podłokietnika można
schować 6 płyt CD.
)
Podnieść występ 1
.
)
Maksymalnie otworzyć pokrywę.
Regulacja wzdłużna
)
Przesunąć maksymalnie do przodu
lub do tyłu.
Page 116 of 382
6
11 4
WYPOSAŻENIE
Aby uniknąć zablokowania pedałów:
- stosować wyłącznie dywani-
ki dostosowane do mocowań
obecnych w samochodzie; ich
zastosowanie jest obowiązkowe.
- nigdy nie kłaść jednego dywa-
nika na drugim.
Używanie dywaników niezatwier-
dzonych przez PEUGEOTA może
ograniczyć przestrzeń pod pedała-
mi i ograniczyć działanie regulatora
/ ogranicznika prędkości.
DYWANIKI
Wyjmowane zabezpieczenie wykładziny.
Montaż
Aby zamontować dywanik po stronie
kierowcy:
)
ustawić prawidłowo dywanik,
)
założyć mocowania i docisnąć,
)
sprawdzić prawidłowe ustawienie
dywanika.
Montaż
Przy pierwszym montażu, po stronie kie-
rowcy, użyć wyłącznie mocowań znajdu-
jących się w dostarczonej saszetce.
Inne dywaniki wystarczy położyć na wy-
kładzinie.
Demontaż
Aby zdemontować dywanik po stronie
kierowcy:
)
odsunąć maksymalnie fotel,
)
odpiąć mocowania,
)
wyjąć dywanik.
SZUFLADA
Otwieranie
)
Podnieść i pociągnąć przód szufl ady.
Nie wkładać do szufl ady ciężkich
przedmiotów.
Wyjmowanie
)
Wysunąć maksymalnie szufl adę.
)
Nacisnąć krawędzie szyn.
)
Podnieść i wyciągnąć szufl adę.
Wkładanie na miejsce
)
Włożyć szufl adę na szyny.
)
Nacisnąć szufl adę, aby ją zablokować.
Szufl ada znajduje się pod przednim fo-
telem pasażera.
Page 117 of 382
6WYPOSAŻENIE
PODŁOKIETNIK TYLNY KLAPKA NA NARTY
Otwieranie
)
Opuścić tylny podłokietnik.
)
Pociągnąć uchwyt klapki w dół.
)
Opuścić klapkę.
)
Umieścić przedmioty wewnątrz ba-
gażnika.
)
Opuścić podłokietnik ułatwiający
przyjęcie komfortowej pozycji.
)
Podnieść pokrywę, aby otworzyć
pojemnik znajdujący się w podło-
kietniku.
Pod pokrywą znajduje się pojemnik,
dwa uchwyty na puszki i dwa uchwyty
na długopisy.
"STOLIKI" TYPU"LOTNICZEGO"
)
Aby go rozłożyć należy podnieść
"stolik" i zablokować go w górnym
skrajnym położeniu.
)
Aby go złożyć trzeba opuścić "sto-
lik", przekraczając punkt oporu aż
do dolnego skrajnego położenia.
Po stronie pasażera należy pamię-
tać o złożeniu "stolika" (w oparciu
fotela) przed ustawieniem samego
fotela w położeniu "stolik".
Na "stoliku" nie należy kłaść ciężkich
i twardych przedmiotów. Każdy z
nich w razie awaryjnego hamowania
lub zderzenia może przekształcić się
w niebezpieczny "pocisk". Podłokietnik z pojemnikiem zwiększa kom-
fort pasażerów na tylnych siedzeniach. Klapka ułatwia umieszczenie i przewo-
ż
enie długich przedmiotów. Zainstalowane są na oparciu każde-
go fotela przedniego, mają uchwyt na
puszkę i mogą służyć do położenia róż-
nych przedmiotów.
Page 118 of 382
6
116
WYPOSAŻENIE
WYPOSAŻENIE BAGAŻNIKA
1.
Tylna półka
(szczegóły na następnej stronie)
2.
Wieszaki
(szczegóły na następnej stronie)
3.
Zaczepy
mocujące
4.
Pasek przytrzymujący
5.
Zamykany pojemnik
6.
Otwarty pojemnik
7.
Pojemnik
(szczegóły na następnej stronie)
Page 119 of 382
6
11 7
WYPOSAŻENIE
Aby zdjąć półkę:
)
odpiąć dwie linki,
)
delikatnie podnieść i wyjąć półkę.
Półka tylna
Aby uzyskać dostęp do skrzynki
Dodatkowy wieszak pod tylną pół-
ką, pozwala podwiesić i przytrzy-
mać podłogę bagażnika, dzięki swej
lince, aby łatwo uzyskać dostęp do
narzędzi pokładowych i koła zapa-
sowego, bądź do zestawu do prowi-
zorycznej naprawy opon...
Pozwalają zawiesić torby z zakupami.
Wieszaki
Można ją schować:
- na stojąco za tylną kanapą,
- na płasko na dnie bagażnika.
)
Podnieść wykładzinę bagażnika,
aby uzyskać dostęp do pojemnika.
W pojemniku można schować pudełko
z żarówkami zamiennymi, apteczkę,
dwa trójkąty ostrzegawcze ...
Zawiera on również zestaw narzędzi
pokładowych, zestaw do prowizorycz-
nej naprawy opon...
Pojemnik
Page 120 of 382
6
118
WYPOSAŻENIE
WYPOSAŻENIE BAGAŻNIKA
1.
Zasłona bagaży
(szczegóły na następnej stronie)
2.
Gniazdo akcesoriów 12V
(szczegóły na następnej stronie)
3.
Wieszaki
(szczegóły na następnej stronie)
4.
Zaczepy
mocujące
5.
Pojemnik
6.
Siatka przytrzymująca wysokie
bagaże
(szczegóły na następnej stronie)
7.
Pasek przytrzymujący
