Page 121 of 382
6
119
WYPOSAŻENIE

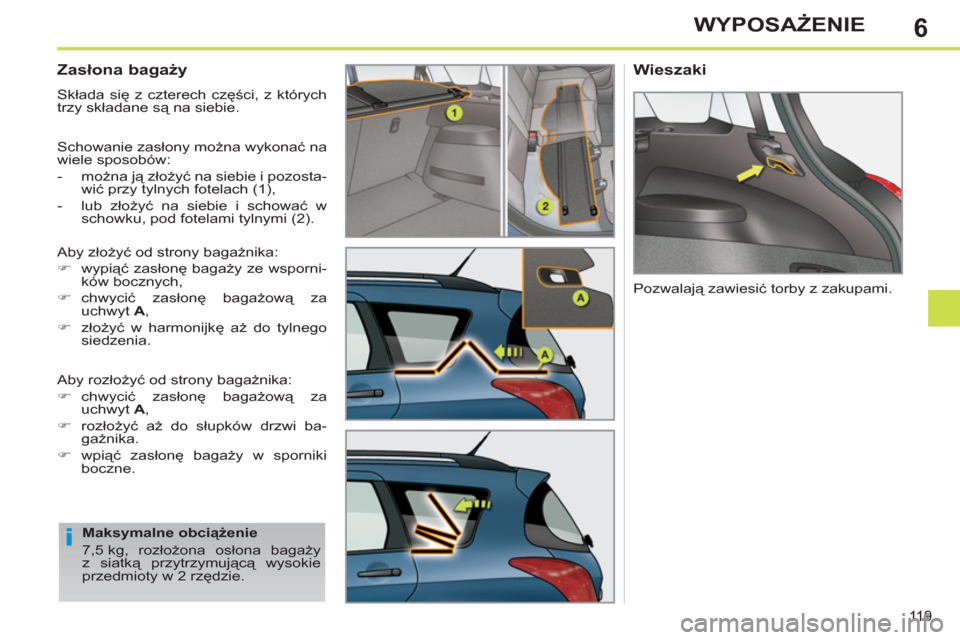

Zasłona bagaży
Składa się z czterech części, z których
trzy składane są na siebie.
Schowanie zasłony można wykonać na
wiele sposobów:
- można ją złożyć na siebie i pozosta-
wić przy tylnych fotelach (1),
- lub złożyć na siebie i schować w
schowku, pod fotelami tylnymi (2).
Aby złożyć od strony bagażnika:
)
wypiąć zasłonę bagaży ze wsporni-
ków bocznych,
)
chwycić zasłonę bagażową za
uchwyt A
,
)
złożyć w harmonijkę aż do tylnego
siedzenia.
Aby rozłożyć od strony bagażnika:
)
chwycić zasłonę bagażową za
uchwyt A
,
)
rozłożyć aż do słupków drzwi ba-
gażnika.
)
wpiąć zasłonę bagaży w sporniki
boczne.
Wieszaki
Maksymalne obciążenie
7,5 kg, rozłożona osłona bagaży
z siatką przytrzymującą wysokie
przedmioty w 2 rzędzie.
Pozwalają zawiesić torby z zakupami.
Page 122 of 382
6
120
WYPOSAŻENIE

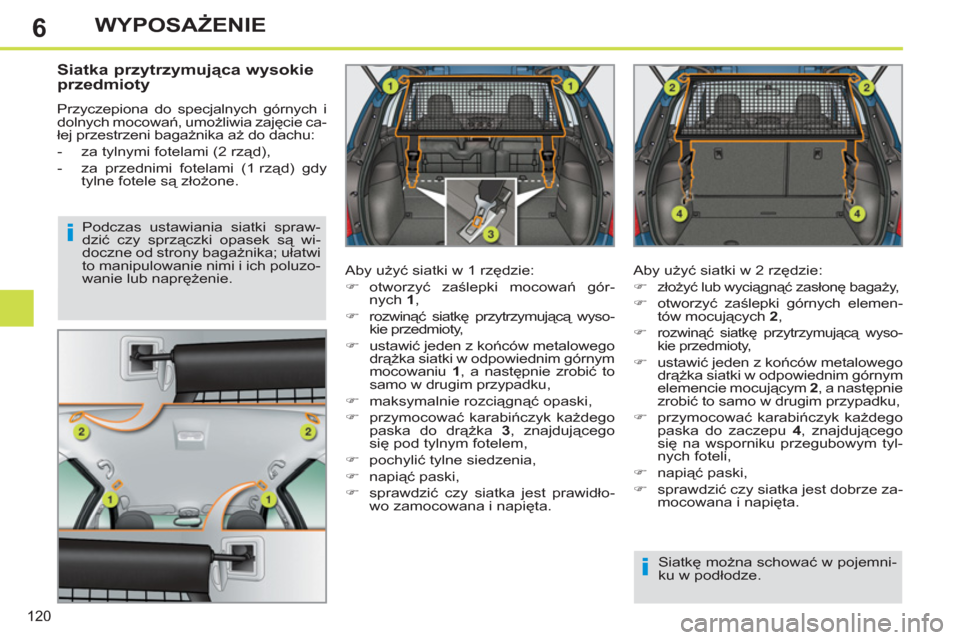

Siatka przytrzymująca wysokie
przedmioty
Przyczepiona do specjalnych górnych i
dolnych mocowań, umożliwia zajęcie ca-
łej przestrzeni bagażnika aż do dachu:
- za tylnymi fotelami (2 rząd),
- za przednimi fotelami (1 rząd) gdy
tylne fotele są złożone.
Aby użyć siatki w 1 rzędzie:
)
otworzyć zaślepki mocowań gór-
nych 1
,
)
rozwinąć siatkę przytrzymującą wyso-
kie przedmioty,
)
ustawić jeden z końców metalowego
drążka siatki w odpowiednim górnym
mocowaniu 1
, a następnie zrobić to
samo w drugim przypadku,
)
maksymalnie rozciągnąć opaski,
)
przymocować karabińczyk każdego
paska do drąż
ka 3
, znajdującego
się pod tylnym fotelem,
)
pochylić tylne siedzenia,
)
napiąć paski,
)
sprawdzić czy siatka jest prawidło-
wo zamocowana i napięta. Aby użyć siatki w 2 rzędzie:
)
złożyć lub wyciągnąć zasłonę bagaży,
)
otworzyć zaślepki górnych elemen-
tów mocujących 2
,
)
rozwinąć siatkę przytrzymującą wyso-
kie przedmioty,
)
ustawić jeden z końców metalowego
drążka siatki w odpowiednim górnym
elemencie mocującym 2
, a następnie
zrobić to samo w drugim przypadku,
)
przymocować karabińczyk każdego
paska do zaczepu 4
, znajdującego
się na wsporniku przegubowym tyl-
nych foteli,
)
napiąć paski ,
)
sprawdzić czy siatka jest dobrze za-
mocowana i napięta. Podczas ustawiania siatki spraw-
dzić czy sprzączki opasek są wi-
doczne od strony bagażnika; ułatwi
to manipulowanie nimi i ich poluzo-
wanie lub naprężenie.
Siatkę można schować w pojemni-
ku w podłodze.
Page 123 of 382
6
121
WYPOSAŻENIE

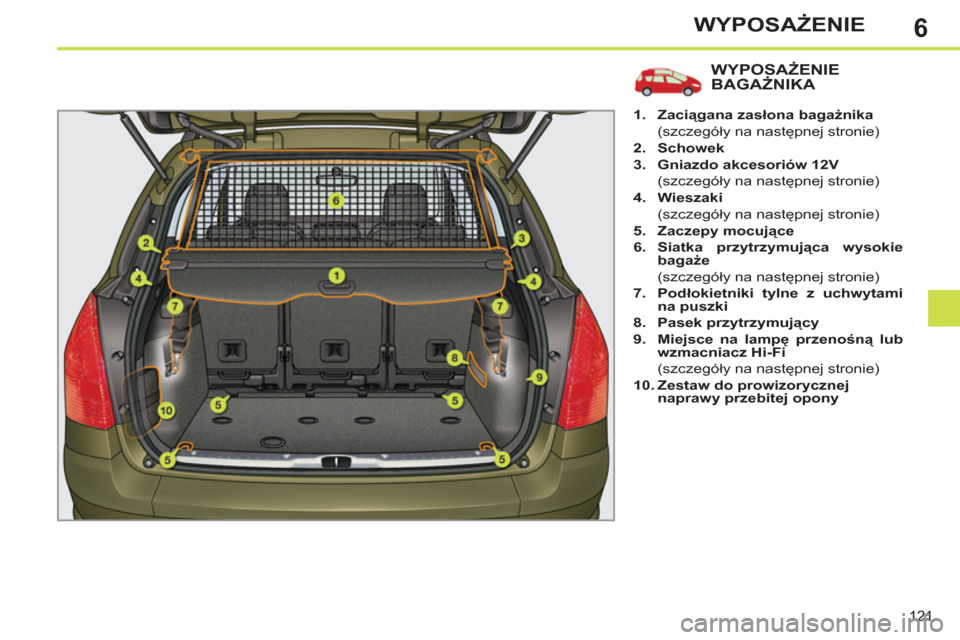

WYPOSAŻENIE BAGAŻNIKA
1.
Zaciągana zasłona bagażnika
(szczegóły na następnej stronie)
2.
Schowek
3.
Gniazdo akcesoriów 12V
(szczegóły na następnej stronie)
4.
Wieszaki
(szczegóły na następnej stronie)
5.
Zaczepy mocujące
6.
Siatka przytrzymująca wysokie
bagaże
(szczegóły na następnej stronie)
7.
Podłokietniki tylne z uchwytami
na puszki
8.
Pasek przytrzymujący
9.
Miejsce na lampę przenośną lub
wzmacniacz Hi-Fi
(szczegóły na następnej stronie)
10.
Zestaw do prowizorycznej
naprawy przebitej opony
Page 124 of 382
6WYPOSAŻENIE

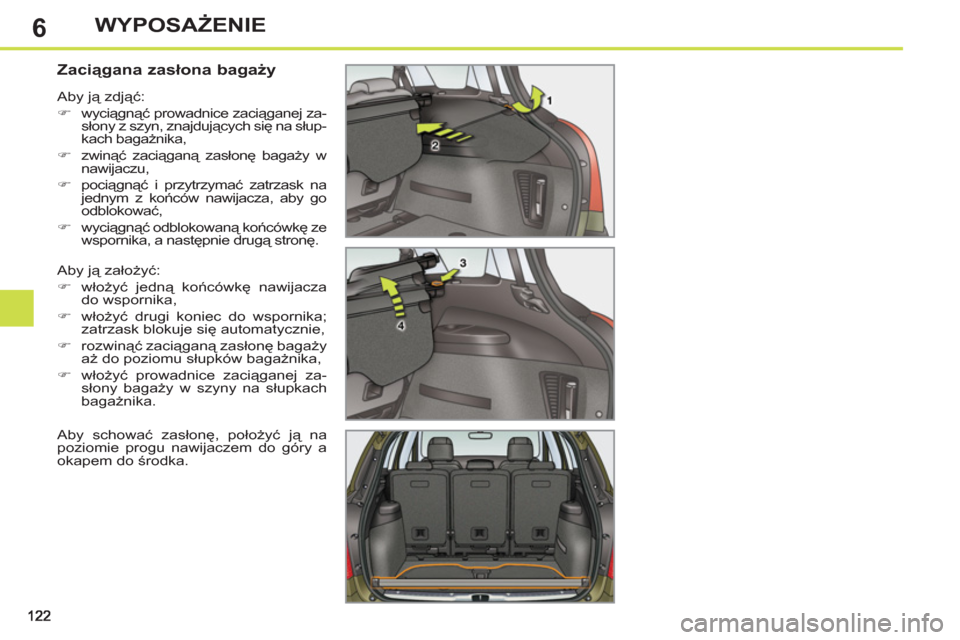

Zaciągana zasłona bagaży
Aby ją założyć:
)
włożyć jedną końcówkę nawijacza
do wspornika,
)
włożyć drugi koniec do wspornika;
zatrzask blokuje się automatycznie,
)
rozwinąć zaciąganą zasłonę bagaży
aż do poziomu słupków bagażnika,
)
włożyć prowadnice zaciąganej za-
słony bagaży w szyny na słupkach
bagażnika. Aby ją zdjąć:
)
wyciągnąć prowadnice zaciąganej za-
słony z szyn, znajdujących si
ę na słup-
kach bagażnika,
)
zwinąć zaciąganą zasłonę bagaży w
nawijaczu,
)
pociągnąć i przytrzymać zatrzask na
jednym z końców nawijacza, aby go
odblokować,
)
wyciągnąć odblokowaną końcówkę ze
wspornika, a następnie drugą stronę.
Aby schować zasłonę, położyć ją na
poziomie progu nawijaczem do góry a
okapem do środka.
Page 125 of 382
6
123
WYPOSAŻENIE

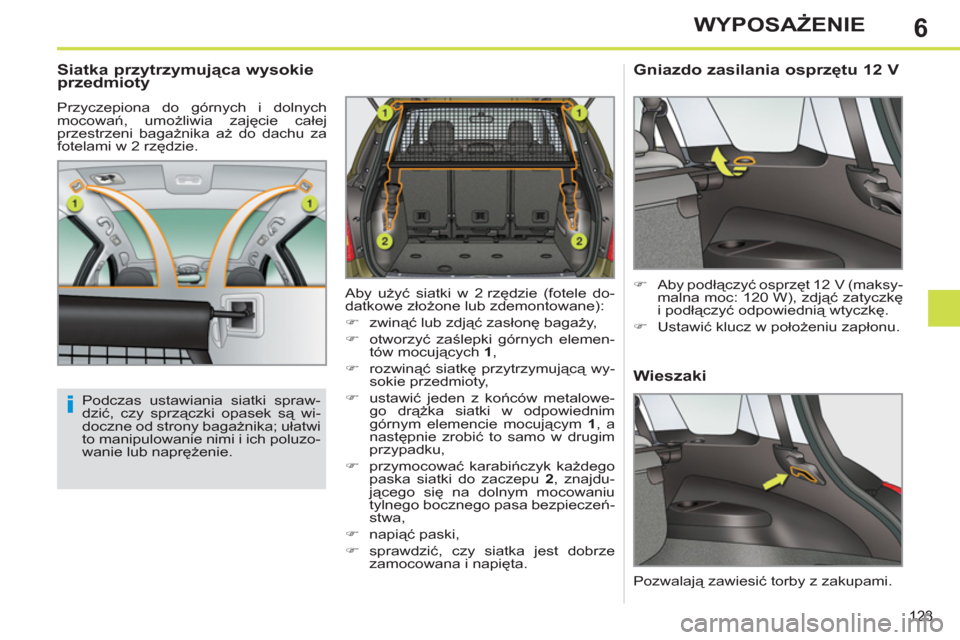

Siatka przytrzymująca wysokie
przedmioty
Przyczepiona do górnych i dolnych
mocowań, umożliwia zajęcie całej
przestrzeni bagażnika aż do dachu za
fotelami w 2 rzędzie.
Gniazdo zasilania osprzętu 12 V
)
Aby podłączyć osprzęt 12 V (maksy-
malna moc: 120 W), zdjąć zatyczkę
i podłączyć odpowiednią wtyczkę.
)
Ustawić klucz w położeniu zapłonu.
Aby użyć siatki w 2 rzędzie (fotele do-
datkowe złożone lub zdemontowane):
)
zwinąć lub zdjąć zasłonę bagaży,
)
otworzyć zaślepki górnych elemen-
tów mocujących 1
,
)
rozwinąć siatkę przytrzymującą wy-
sokie przedmioty,
)
ustawić jeden z końców metalowe-
go drążka siatki w odpowiednim
górnym elemencie mocującym 1
, a
nastę
pnie zrobić to samo w drugim
przypadku,
)
przymocować karabińczyk każdego
paska siatki do zaczepu 2
, znajdu-
jącego się na dolnym mocowaniu
tylnego bocznego pasa bezpieczeń-
stwa,
)
napiąć paski,
)
sprawdzić, czy siatka jest dobrze
zamocowana i napięta.
Podczas ustawiania siatki spraw-
dzić, czy sprzączki opasek są wi-
doczne od strony bagażnika; ułatwi
to manipulowanie nimi i ich poluzo-
wanie lub naprężenie.
Wieszaki
Pozwalają zawiesić torby z zakupami.
Page 126 of 382
6
124
WYPOSAŻENIE

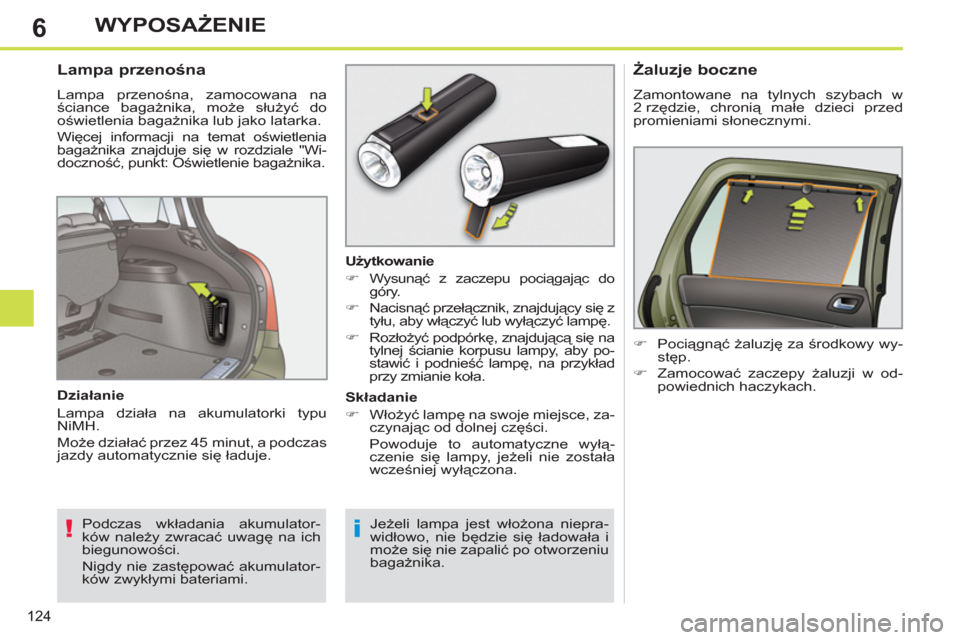

Lampa przenośna
Lampa przenośna, zamocowana na
ściance bagażnika, może służyć do
oświetlenia bagażnika lub jako latarka.
Więcej informacji na temat oświetlenia
bagażnika znajduje się w rozdziale "Wi-
doczność, punkt: Oświetlenie bagażnika.
Działanie
Lampa działa na akumulatorki typu
NiMH.
Może działać przez 45 minut, a podczas
jazdy automatycznie się ładuje.
Użytkowanie
)
Wysunąć z zaczepu pociągając do
góry.
)
Nacisnąć przełącznik, znajdujący się z
tyłu, aby włączyć lub wyłączyć lampę.
)
Rozłożyć podpórkę, znajdującą się na
tylnej ścianie korpusu lampy, aby po-
stawić i podnieść lampę, na przykład
przy zmianie koła.
Składanie
)
Włożyć lampę na swoje miejsce, za-
czynając od dolnej części.
Powoduje to automatyczne wyłą-
czenie się lampy, jeżeli nie została
wcześniej wyłączona.
Żaluzje boczne
Zamontowane na tylnych szybach w
2 rzędzie, chronią małe dzieci przed
promieniami słonecznymi.
)
Pociągnąć żaluzję za środkowy wy-
stęp.
)
Zamocować zaczepy żaluzji w od-
powiednich haczykach.
Podczas wkładania akumulator-
ków należy zwracać uwagę na ich
biegunowości.
Nigdy nie zastępować akumulator-
ków zwykłymi bateriami. Jeżeli lampa jest włożona niepra-
widłowo, nie będzie się ładowała i
może się nie zapalić po otworzeniu
bagażnika.
Page 127 of 382
7
125
BEZPIECZEŃSTWO DZIECI
PEUGEOT
zaleca
przewożenie
dzieci na tylnych siedzeniach
sa-
mochodu:
- "tyłem do kierunku jazdy"
do
2 roku życia,
- "przodem do kierunku jazdy"
powyżej 2 roku życia.
FOTELIKÓW DZIECIĘCYCHĄFOTELIK DZIECIĘCY Z PRZODU
"Przodem do kierunku jazdy"
W przypadku fotelika dziecięcego, zain-
stalowanego na przednim siedzeniu pa-
sażera
w położeniu "przodem do kierunku
jazdy", należy ustawić fotel samochodu
w środkowym położeniu wzdłużnym, a
oparcie wyprostować przy włączonej po-
duszce powietrznej pasażera.
"Tyłem do kierunku jazdy"
W przypadku fotelika dziecięcego zainstalowanego
na przednim siedzeniu pasażera
w położeniu "tyłem
do kierunku jazdy", należy obowiązkowo wyłączyć po-
duszkę powietrzną pasażera. W razie pozostawienia
włączonej poduszki powietrznej pasażera dziecko
narażone jest na obrażenia ciała lub śmierć w mo-
mencie uwolnienia poduszki powietrznej
.
*
Zasady przewozu dzieci określone są
odrębnymi przepisami danego kraju.
Należy zapoznać się z obowiązujący-
mi przepisami w Państwa kraju. Bezpieczeństwo przewożonych dzieci
stanowiło przedmiot szczególnej troski
fi rmy PEUGEOT już na etapie opraco-
wywania koncepcji pojazdu; zależy ono
jednak w znacznym stopniu od samych
Państwa.
Dlatego należy bezwzględnie stosować
się do opisanych niżej zaleceń:
- zgodnie z ustawodawstwem eu-
ropejskim wszystkie dzieci poni-
żej 12 roku życia lub o wzroście
poniżej 150 cm muszą być prze-
wożone w homologowanych fote-
likach, dostosowanych do wagi
,
na siedzeniach wyposażonych w
pasy bezpieczeństwa lub mocowa-
nia ISOFIX * ,
- statystycznie najbezpieczniejsze
miejsca w Państwa samochodzie,
przystosowane do przewozu dzie-
ci, to miejsca tylne ,
- dziecko poniżej 9 kg musi być
obowiązkowo przewożone w po-
łożeniu "tyłem do kierunku jazdy",
zarówno z przodu, jak i z tyłu.
Środkowe położenie wzdłużne
Page 128 of 382
7
126
BEZPIECZEŃSTWO DZIECI
Poduszka powietrzna pasażera OFF
Proszę przeczytać informacje znajdu-
jące się na etykiecie umieszczonej po
obu stronach osłony przeciwsłonecznej
pasażera.
Aby zapewnić bezpieczeństwo Państwa dziecka, należy bezwzględnie wyłą-
czyć przednią poduszkę powietrzną pasażera, w przypadku instalacji fotelika
dziecięcego "tyłem do kierunku jazdy" na przednim fotelu pasażera.
W razie pozostawienia włączonej poduszki powietrznej pasażera, dziecko na-
rażone będzie na obrażenia ciała lub śmierć w momencie uwolnienia podusz-
ki powietrznej.
Page 129 of 382
7BEZPIECZEŃSTWO DZIECI
Grupa 0+: od urodzenia do 13 kg
Grupy 1, 2 i 3: od 9 do 36 kg
L1
"RÖMER
Baby-Safe Plus"
Instaluje się tyłem do
kierunku jazdy.
L2
"KIDDY Comfort Pro"
Użycie osłony
jest obowiązkowe
w przypadku
przewożenia
małych dzieci
(od 9 do 18 kg).
Grupy 2 i 3: od 15 do 36 kg
L3
"RECARO Start"
L4
"KLIPPAN Optima"
Od 6 roku życia
(około 22 kg), tylko
podstawka
podwyższająca.
L5
"RÖMER KIDFIX"
Może być mocowany przy pomocy
zaczepów ISOFIX pojazdu.
Dziecko jest przytrzymywane pasem
bezpieczeństwa.
FOTELIKI DZIECIĘCE ZALECANE PRZEZ PEUGEOTA
PEUGEOT proponuje pełną gamę atestowanych fotelików dziecięcych mocowa-
nych za pomocą trzypunktowych pasów bezpieczeństwa
:
Page 130 of 382
7
128
BEZPIECZEŃSTWO DZIECI
INSTALACJA FOTELIKÓW DZIECIĘCYCH MOCOWANYCH ZA POMOCĄ PASA BEZPIECZEŃSTWA
Zgodnie z ustawodawstwem europejskim poniższa tabela przedstawia możliwości instalacji fotelików dziecięcych
mocowanych za pomocą pasa bezpieczeństwa, homologowanych jako uniwersalne (a) w zależności od wagi
dziecka i miejsca w samochodzie.
(a) Fotelik dziecięcy uniwersalny: fotelik dziecięcy, który może być zainstalowany we wszystkich samochodach wyposażonych w
pasy bezpieczeństwa.
(b) Grupa 0 : od urodzenia do 10 kg. Gondole oraz łóżeczka "samochodowe" nie mogą być instalowane na przednim fotelu
pasażera.
(c) Zapoznać się z obowiązującymi przepisami w danym kraju przed montażem fotelika dziecięcego na tym siedzeniu.
U
: siedzenie dostosowane do instalacji fotelika dziecięcego zapinanego za pomocą pasa bezpieczeństwa i homologowanego
jako uniwersalny "tyłem do kierunku jazdy" i/lub "przodem do kierunku jazdy".
U(R1)
: jak U
, fotel samochodu ustawiony w pośrednim położeniu wzdłużnym.
U(R2)
: jak U
, fotel samochodu ustawiony w najwyższym położ
eniu i maksymalnie wycofany.
Miejsce
Waga dziecka /
orientacyjny wiek
Poniżej 13 kg
(grupa 0 (b) i 0+)
Do ≈ 1 roku
Od 9 do 18 kg
(grupa 1)
Od 1 do ≈ 3 lat
Od 15 do 25 kg
(grupa 2)
Od 3 do ≈ 6 lat
Od 22 do 36 kg
(grupa 3)
Od 6 do ≈ 10 lat
Siedzenie przednie pasażera (c)
- stałe
U(R1)
U(R1)
U(R1)
U(R1)
- z regulowaną
wysokością
U(R2)
U(R2)
U(R2)
U(R2)
Siedzenie tylne
boczne
U
U
*
U
*
U
*
Siedzenie tylne
środkowe
U
U
*
U
*
U
*
*
Zagłówek danego siedzenia musi być zdjęty i schowany.
