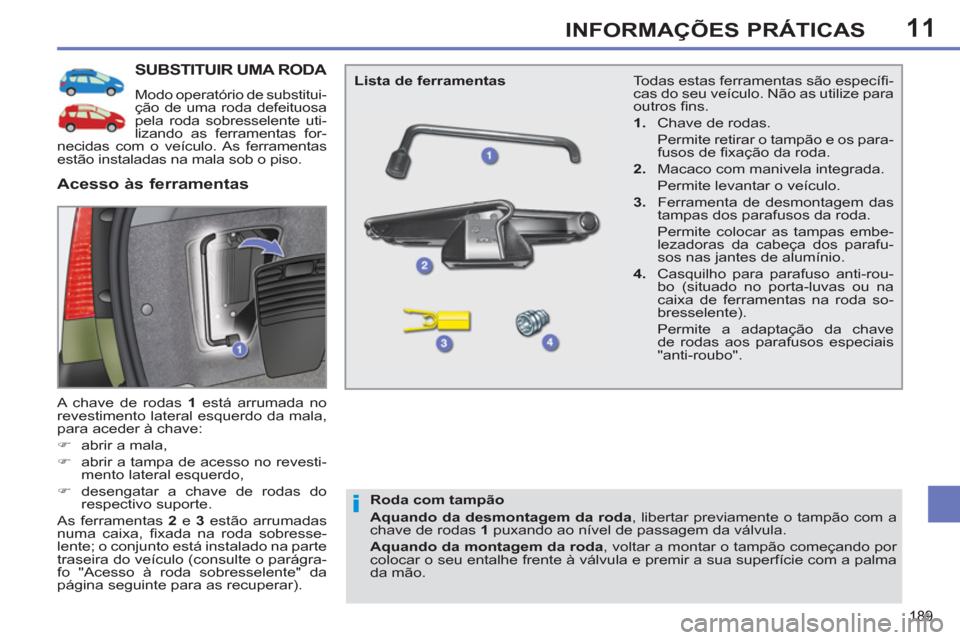

SUBSTITUIR UMA RODA
Modo operatório de substitui-
ção de uma roda defeituosa
pela roda sobresselente uti-
lizando as ferramentas for-
necidas com o veículo. As ferramentas
estão instaladas na mala sob o piso.
A chave de rodas 1
está arrumada no
revestimento lateral esquerdo da mala,
para aceder à chave:
)
abrir a mala,
)
abrir a tampa de acesso no revesti-
mento lateral esquerdo,
)
desengatar a chave de rodas do
respectivo suporte.
As ferramentas 2
e 3
estão arrumadas
numa caixa, fi xada na roda sobresse-
lente; o conjunto está instalado na parte
traseira do veículo (consulte o parágra-
fo "Acesso à roda sobresselente" da
página seguinte para as recuperar).
Acesso às ferramentas
Lista de ferramentas
Roda com tampão
Aquando da desmontagem da roda
, libertar previamente o tampão com a
chave de rodas 1
puxando ao nível de passagem da válvula.
Aquando da montagem da roda
, voltar a montar o tampão começando por
colocar o seu entalhe frente à válvula e premir a sua superfície com a palma
da mão.
Todas estas ferramentas são específi -
cas do seu veículo. Não as utilize para
outros fi ns.
1.
Chave de rodas.
Permite retirar o tampão e os para-
fusos de fi xação da roda.
2.
Macaco com manivela integrada.
Permite levantar o veículo.
3.
Ferramenta de desmontagem das
tampas dos parafusos da roda.
Permite colocar as tampas embe-
lezadoras da cabeça dos parafu-
sos nas jantes de alumínio.
4.
Casquilho para parafuso anti-rou-
bo (situado no porta-luvas ou na
caixa de ferramentas na roda so-
bresselente).
Permite a adaptação da chave
de rodas aos parafusos especiais
"anti-roubo".
Page 192 of 382
11
190
INFORMAÇÕES PRÁTICAS
Fixação da roda sobressalente
em alumínio ou com dimensões
reduzidas
Se o seu veículo estiver equipa-
do com rodas de alumínio, é nor-
mal constatar, aquando do apertar
dos parafusos ao voltar a montar
a roda sobressalente em alumínio
ou com dimensões reduzidas que
as anilhas não estão em contacto.
A fi xação da roda faz-se através do
apoio cónico de cada parafuso.

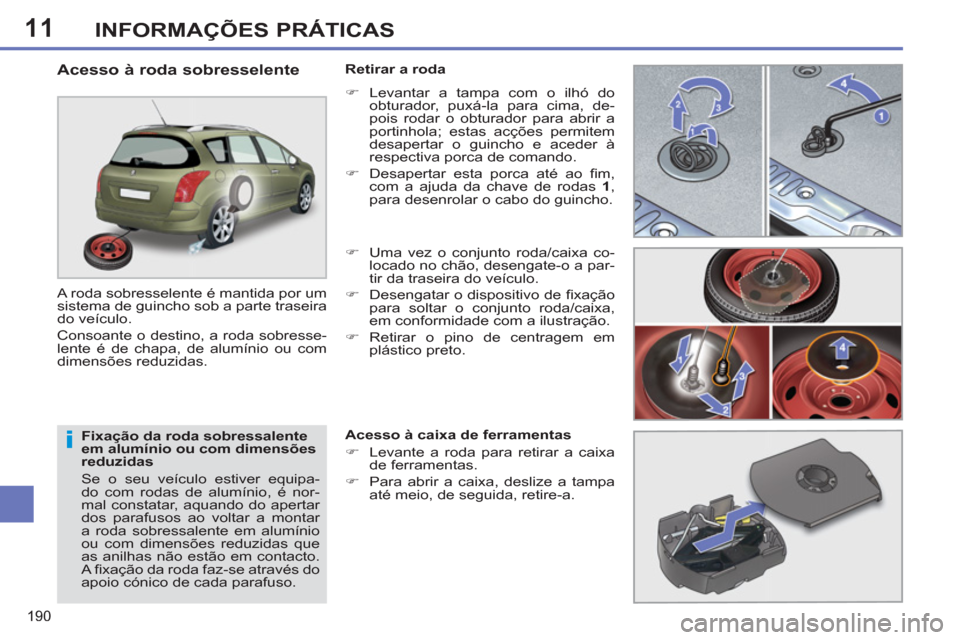

Acesso à roda sobresselente
A roda sobresselente é mantida por um
sistema de guincho sob a parte traseira
do veículo.
Consoante o destino, a roda sobresse-
lente é de chapa, de alumínio ou com
dimensões reduzidas.
Retirar a roda
)
Levantar a tampa com o ilhó do
obturador, puxá-la para cima, de-
pois rodar o obturador para abrir a
portinhola; estas acções permitem
desapertar o guincho e aceder à
respectiva porca de comando.
)
Desapertar esta porca até ao fi m,
com a ajuda da chave de rodas 1
,
para desenrolar o cabo do guincho.
)
Uma vez o conjunto roda/caixa co-
locado no chão, desengate-o a par-
tir da traseira do veículo.
)
Desengatar o dispositivo de fi xação
para soltar o conjunto roda/caixa,
em conformidade com a ilustração.
)
Retirar o pino de centragem em
plástico preto.
Acesso à caixa de ferramentas
)
Levante a roda para retirar a caixa
de ferramentas.
)
Para abrir a caixa, deslize a tampa
até meio, de seguida, retire-a.
Page 193 of 382
11
191
INFORMAÇÕES PRÁTICAS
Detecção de pressão baixa
A roda sobressalente não possui
sensor. A reparação da roda fura-
da deve ser efectuada pela rede
PEUGEOT ou por uma ofi cina qua-
lifi cada.

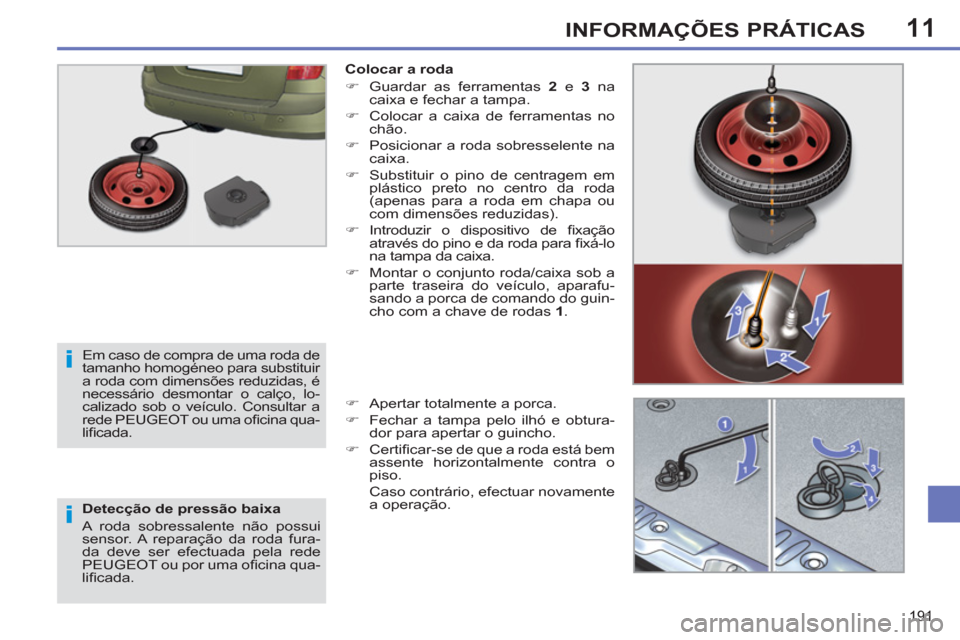

Colocar a roda
)
Guardar as ferramentas 2
e 3
na
caixa e fechar a tampa.
)
Colocar a caixa de ferramentas no
chão.
)
Posicionar a roda sobresselente na
caixa.
)
Substituir o pino de centragem em
plástico preto no centro da roda
(apenas para a roda em chapa ou
com dimensões reduzidas).
)
Introduzir o dispositivo de fi xação
através do pino e da roda para fi xá-lo
na tampa da caixa.
)
Montar o conjunto roda/caixa sob a
parte traseira do veículo, aparafu-
sando a porca de comando do guin-
cho com a chave de rodas 1
.
)
Apertar totalmente a porca.
)
Fechar a tampa pelo ilhó e obtura-
dor para apertar o guincho.
)
Certifi car-se de que a roda está bem
assente horizontalmente contra o
piso.
Caso contrário, efectuar novamente
a operação.
Em caso de compra de uma roda de
tamanho homogéneo para substituir
a roda com dimensões reduzidas, é
necessário desmontar o calço, lo-
calizado sob o veículo. Consultar a
rede PEUGEOT ou uma ofi cina qua-
lifi cada.
Page 194 of 382
11
192
INFORMAÇÕES PRÁTICAS
Estacionamento do veículo
Imobilizar o veículo de maneira a não
perturbar a circulação: o piso deve ser
horizontal, estável e não escorregadio.
Accionar o travão de estacionamento,
desligar a ignição e engrenar a primei-
ra velocidade * de maneira a bloquear
as rodas.
Colocar um calço, se necessário, sob a
roda diagonalmente oposta àquela que
se deve substituir.
Assegurar que os ocupantes não se
encontrem no veículo e se mantenham
num local em que seja possível garan-
tir a sua segurança.
Nunca permanecer debaixo de um ve-
ículo levantado somente com o maca-
co. Utilizar uma escora.

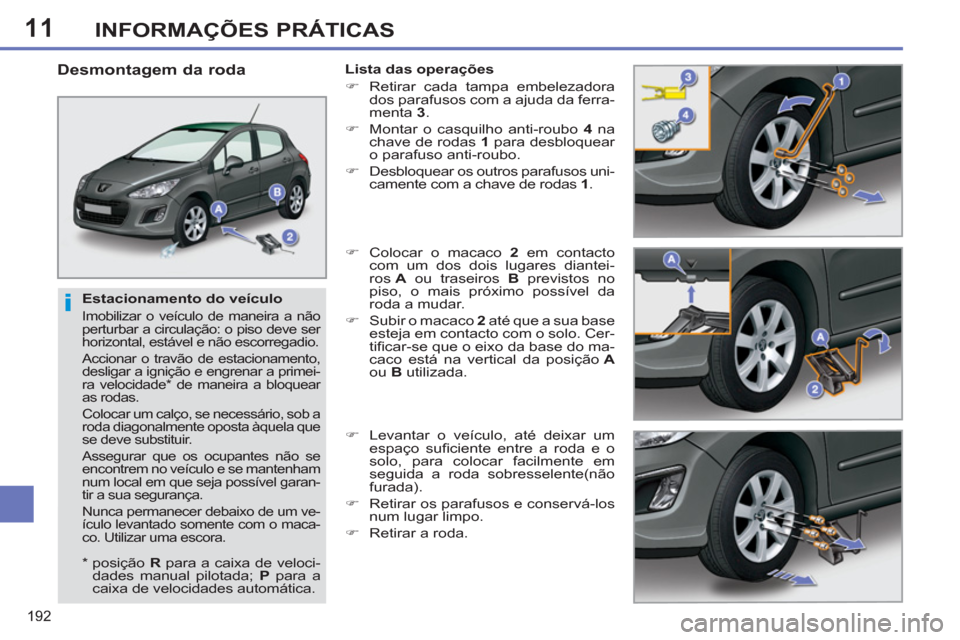

Desmontagem da roda
Lista das operações
)
Retirar cada tampa embelezadora
dos parafusos com a ajuda da ferra-
menta 3
.
)
Montar o casquilho anti-roubo 4
na
chave de rodas 1
para desbloquear
o parafuso anti-roubo.
)
Desbloquear os outros parafusos uni-
camente com a chave de rodas 1
.
)
Colocar o macaco 2
em contacto
com um dos dois lugares diantei-
ros A
ou traseiros B
previstos no
piso, o mais próximo possível da
roda a mudar.
)
Subir o macaco 2
até que a sua base
esteja em contacto com o solo. Cer-
tifi car-se que o eixo da base do ma-
caco está na vertical da posição A
ou B
utilizada.
)
Levantar o veículo, até deixar um
espaço sufi ciente entre a roda e o
solo, para colocar facilmente em
seguida a roda sobresselente(não
furada).
)
Retirar os parafusos e conservá-los
num lugar limpo.
)
Retirar a roda.
*
posição R
para a caixa de veloci-
dades manual pilotada; P
para a
caixa de velocidades automática.
Page 195 of 382
11
193
INFORMAÇÕES PRÁTICAS
Após uma substituição de roda
Para arrumar correctamente o pneu
furado na mala, retirar previamente
a tampa central.
Quando utilizar a roda sobresselen-
te com dimensões reduzidas, não ul-
trapassar a velocidade de 80 km/h.
Mandar verifi car rapidamente o aper-
to dos parafusos e a pressão da roda
sobresselente pela rede PEUGEOT
ou por uma ofi cina qualifi cada.
Mandar reparar rapidamente o pneu
furado e substituí-lo no veículo as-
sim que possível.

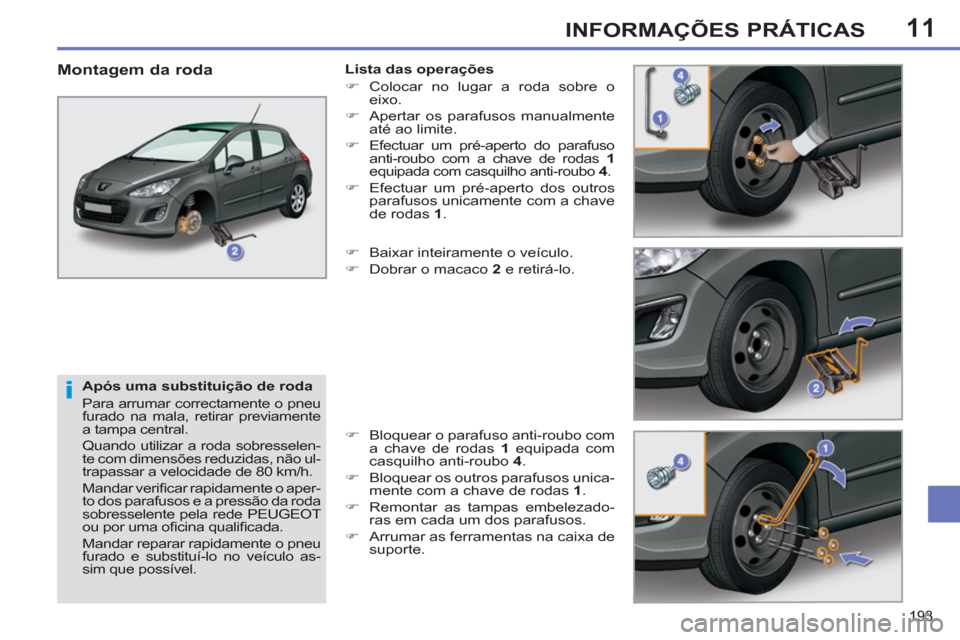

Montagem da roda
Lista das operações
)
Colocar no lugar a roda sobre o
eixo.
)
Apertar os parafusos manualmente
até ao limite.
)
Efectuar um pré-aperto do parafuso
anti-roubo com a chave de rodas 1
equipada com casquilho anti-roubo 4
.
)
Efectuar um pré-aperto dos outros
parafusos unicamente com a chave
de rodas 1
.
)
Baixar inteiramente o veículo.
)
Dobrar o macaco 2
e retirá-lo.
)
Bloquear o parafuso anti-roubo com
a chave de rodas 1
equipada com
casquilho anti-roubo 4
.
)
Bloquear os outros parafusos unica-
mente com a chave de rodas 1
.
)
Remontar as tampas embelezado-
ras em cada um dos parafusos.
)
Arrumar as ferramentas na caixa de
suporte.
Page 196 of 382
