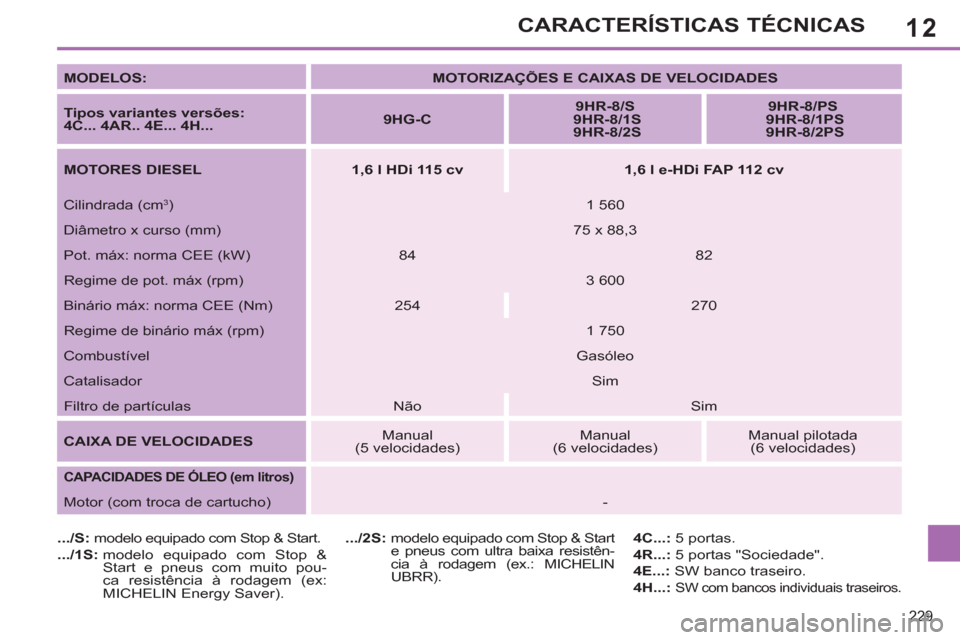

CARACTERÍSTICAS TÉCNICAS
MODELOS:
MOTORIZAÇÕES E CAIXAS DE VELOCIDADES
Tipos variantes versões:
4C... 4AR.. 4E... 4H...
9HG
-C
9HR-8/S
9HR-8/1S
9HR-8/2S
9HR-8/PS
9HR-8/1PS
9HR-8/2PS
MOTORES DIESEL
1,6 l HDi 115 cv
1,6 l e-HDi FAP 112 cv
Cilindrada (cm
3
)
1 560
Diâmetro x curso (mm)
75 x 88,3
Pot. máx: norma CEE (kW)
84
82
Regime de pot. máx (rpm)
3 600
Binário máx: norma CEE (Nm)
254
270
Regime de binário máx (rpm)
1 750
Combustível
Gasóleo
Catalisador
Sim
Filtro de partículas
Não
Sim
CAIXA DE VELOCIDADES
Manual
(5 velocidades)
Manual
(6 velocidades)
Manual pilotada
(6 velocidades)
CAPACIDADES DE ÓLEO (em litros)
Motor (com troca de cartucho)
-
.../S:
modelo equipado com Stop & Start.
.../1S:
modelo equipado com Stop &
Start e pneus com muito pou-
ca resistência à rodagem (ex:
MICHELIN Energy Saver).
.../2S:
modelo equipado com Stop & Start
e pneus com ultra baixa resistên-
cia à rodagem (ex.: MICHELIN
UBRR).
4C...:
5 portas.
4R...:
5 portas "Sociedade".
4E...:
SW banco traseiro.
4H...:
SW com bancos individuais traseiros.
Page 232 of 382
12
230
CARACTERÍSTICAS TÉCNICAS
MODELOS:
MOTORIZAÇÕES E CAIXAS DE VELOCIDADES
Tipos variantes versões:
4C... 4R... 4E... 4H...
RHE-8
RHH-A
MOTORES DIESEL
2 l HDi FAP 150 cv
2 l HDi
FA P
163 cv
Cilindrada (cm
3
)
1 997
1 997
Diâmetro x curso (mm)
85 x 88
85 x 88
Pot. máx: norma CEE (kW)
110
120
Regime de pot. máx (rpm)
3 750
3 750
Binário máx: norma CEE (Nm)
340
340
Regime de binário máx (rpm)
2 000
2 000
Combustível
Gasóleo
Gasóleo
Catalisador
Sim
Sim
Filtro de partículas (FAP)
Sim
Sim
CAIXAS DE VELOCIDADES
Manual
(6 velocidades)
Auto.
(6 velocidades)
CAPACIDADES DE ÓLEO (em litros)
Motor (com troca de cartucho)
5,25
-
4C...:
5 portas.
4E...:
SW banco traseiro.
4H...:
SW com bancos individuais traseiros.
Page 233 of 382
12
231
CARACTERÍSTICAS TÉCNICAS
*
A massa de reboque com travões pode ser, de acordo com o limite de MTRA, aumentada desde que se reduza a MTAC do veículo
tractor; atenção, o reboque com o veículo tractor pouco carregado pode degradar a respectiva aderência à estrada.
Os valores de MTRA e de cargas rebocáveis indicadas são válidas para uma altitude máxima de 1000 metros; a carga rebocável
mencionada deve ser reduzida em 10 % por incrementos de 1000 metros suplementares.
No caso de um veículo tractor, é proibido ultrapassar a velocidade de 100 km/h (respeitar a legislação em vigor no país em
utilização).
Temperaturas exteriores elevadas podem originar o baixo desempenho do veículo para proteger o motor; quando a temperatura
exterior for superior a 37 °C, limitar a massa rebocada.
MASSAS E CARGAS REBOCÁVEIS (em kg)
Motores a Diesel
1,6 l HDi 92 cv
1,6 l HDi FAP 92 cv
Caixas de velocidades
Manual
Manual
Tipos variantes versões:
4C... 4R...
9HJ-C
9HP-0
- Tara
1 301
1 303 - 1 316
- Massa em ordem de marcha
1 376
1 378 - 1 391
- Carga útil
509
512 - 514
- Massa máxima tecnicamente
admissível em carga (MTAC)
1 810
1 815 - 1 830
- Massa total de circulação autorizada
(MTRA)
em inclinação 12%
2 610
2 915 - 3 130
- Reboque com travões (no limite de
MTRA)
em inclinação 10% ou 12%
800
1 100 - 1 300
- Reboque com travões * (com relação de
carga dentro dos limites de MTRA)
800
1 300
- Reboque sem travões
680
685
- Peso recomendado no ponto de engate
65
60 - 55
Page 234 of 382
12
232

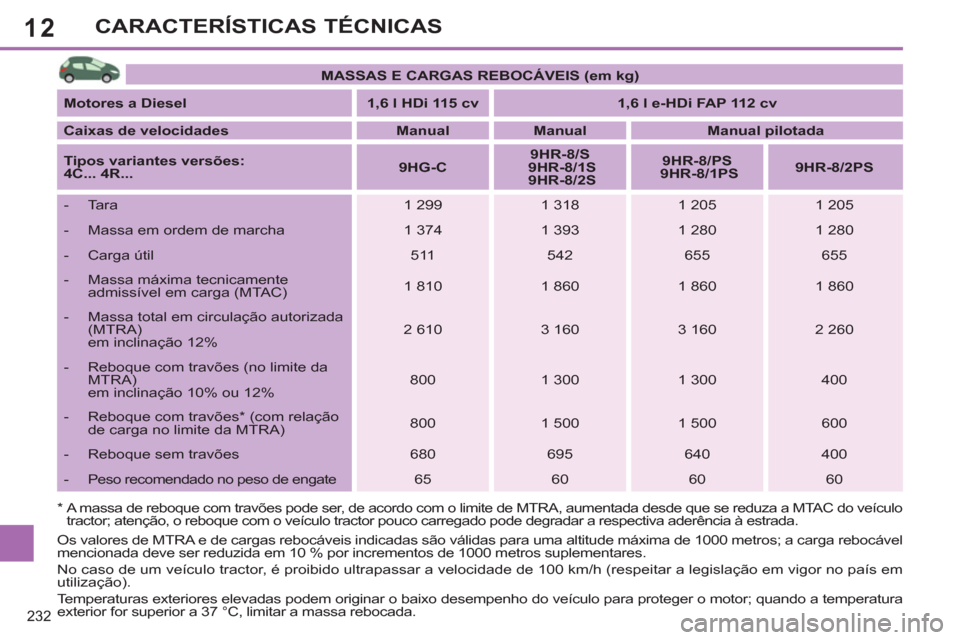

CARACTERÍSTICAS TÉCNICAS
* A massa de reboque com travões pode ser, de acordo com o limite de MTRA, aumentada desde que se reduza a MTAC do veículo
tractor; atenção, o reboque com o veículo tractor pouco carregado pode degradar a respectiva aderência à estrada.
Os valores de MTRA e de cargas rebocáveis indicadas são válidas para uma altitude máxima de 1000 metros; a carga rebocável
mencionada deve ser reduzida em 10 % por incrementos de 1000 metros suplementares.
No caso de um veículo tractor, é proibido ultrapassar a velocidade de 100 km/h (respeitar a legislação em vigor no país em
utilização).
Temperaturas exteriores elevadas podem originar o baixo desempenho do veículo para proteger o motor; quando a temperatura
exterior for superior a 37 °C, limitar a massa rebocada.
MASSAS E CARGAS REBOCÁVEIS (em kg)
Motores a Diesel
1,6 l HDi 115 cv
1,6 l e-HDi FAP 112 cv
Caixas de velocidades
Manual
Manual
Manual pilotada
Tipos variantes versões:
4C... 4R...
9HG-C
9HR-8/S
9HR-8/1S
9HR-8/2S
9HR-8/PS
9HR-8/1PS
9HR-8/2PS
- Tara
1 299
1 318
1 205
1 205
- Massa em ordem de marcha
1 374
1 393
1 280
1 280
- Carga útil
511
542
655
655
- Massa máxima tecnicamente
admissível em carga (MTAC)
1 810
1 860
1 860
1 860
- Massa total em circulação autorizada
(MTRA)
em inclinação 12%
2 610
3 160
3 160
2 260
- Reboque com travões (no limite da
MTRA)
em inclinação 10% ou 12%
800
1 300
1 300
400
- Reboque com travões * (com relação
de carga no limite da MTRA)
800
1 500
1 500
600
- Reboque sem travões
680
695
640
400
- Peso recomendado no peso de engate
65
60
60
60
Page 235 of 382
12
233

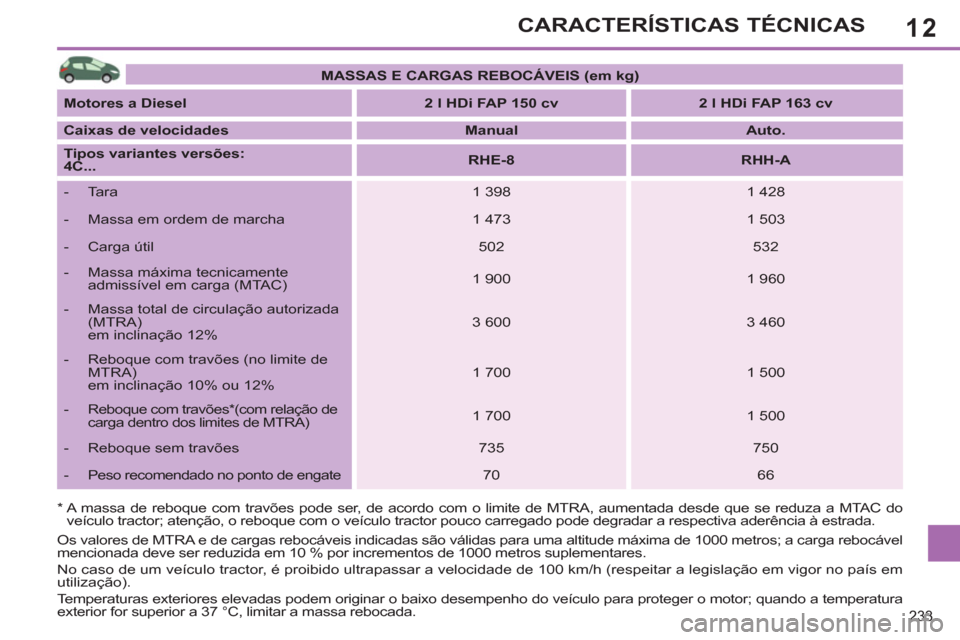

CARACTERÍSTICAS TÉCNICAS
* A massa de reboque com travões pode ser, de acordo com o limite de MTRA, aumentada desde que se reduza a MTAC do
veículo tractor; atenção, o reboque com o veículo tractor pouco carregado pode degradar a respectiva aderência à estrada.
MASSAS E CARGAS REBOCÁVEIS (em kg)
Motores a Diesel
2 l HDi FAP 150 cv
2 l HDi FAP 163 cv
Caixas de velocidades
Manual
Auto.
Tipos variantes versões:
4C...
RHE-8
RHH-A
- Tara
1 398
1 428
- Massa em ordem de marcha
1 473
1 503
- Carga útil
502
532
- Massa máxima tecnicamente
admissível em carga (MTAC)
1 900
1 960
- Massa total de circulação autorizada
(MTRA)
em inclinação 12%
3 600
3 460
- Reboque com travões (no limite de
MTRA)
em inclinação 10% ou 12%
1 700
1 500
- Reboque com travões * (com relação de
carga dentro dos limites de MTRA)
1 700
1 500
- Reboque sem travões
735
750
- Peso recomendado no ponto de engate
70
66
Os valores de MTRA e de cargas rebocáveis indicadas são válidas para uma altitude máxima de 1000 metros; a carga rebocável
mencionada deve ser reduzida em 10 % por incrementos de 1000 metros suplementares.
No caso de um veículo tractor, é proibido ultrapassar a velocidade de 100 km/h (respeitar a legislação em vigor no país em
utilização).
Temperaturas exteriores elevadas podem originar o baixo desempenho do veículo para proteger o motor; quando a temperatura
exterior for superior a 37 °C, limitar a massa rebocada.
Page 236 of 382
12
234

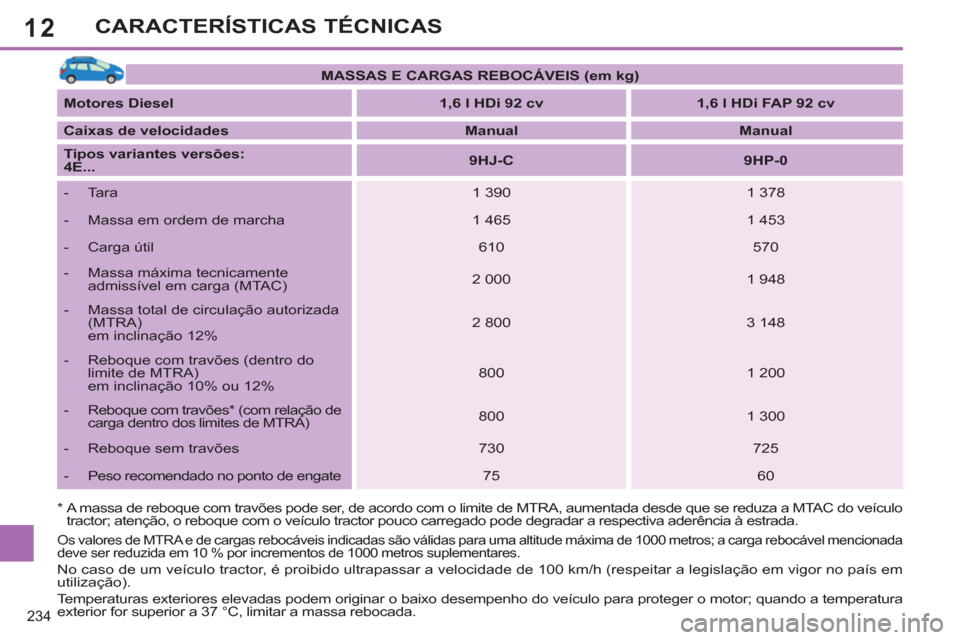

CARACTERÍSTICAS TÉCNICAS
* A massa de reboque com travões pode ser, de acordo com o limite de MTRA, aumentada desde que se reduza a MTAC do veículo
tractor; atenção, o reboque com o veículo tractor pouco carregado pode degradar a respectiva aderência à estrada.
MASSAS E CARGAS REBOCÁVEIS (em kg)
Motores Diesel
1,6 l HDi 92 cv
1,6 l HDi FAP 92 cv
Caixas de velocidades
Manual
Manual
Tipos variantes versões:
4E...
9HJ-C
9HP-0
- Tara
1 390
1 378
- Massa em ordem de marcha
1 465
1 453
- Carga útil
610
570
- Massa máxima tecnicamente
admissível em carga (MTAC)
2 000
1 948
- Massa total de circulação autorizada
(MTRA)
em inclinação 12%
2 800
3 148
- Reboque com travões (dentro do
limite de MTRA)
em inclinação 10% ou 12%
800
1 200
- Reboque com travões * (com relação de
carga dentro dos limites de MTRA)
800
1 300
- Reboque sem travões
730
725
- Peso recomendado no ponto de engate
75
60
Os valores de MTRA e de cargas rebocáveis indicadas são válidas para uma altitude máxima de 1000 metros; a carga rebocável mencionada
deve ser reduzida em 10 % por incrementos de 1000 metros suplementares.
No caso de um veículo tractor, é proibido ultrapassar a velocidade de 100 km/h (respeitar a legislação em vigor no país em
utilização).
Temperaturas exteriores elevadas podem originar o baixo desempenho do veículo para proteger o motor; quando a temperatura
exterior for superior a 37 °C, limitar a massa rebocada.
Page 237 of 382
12
235

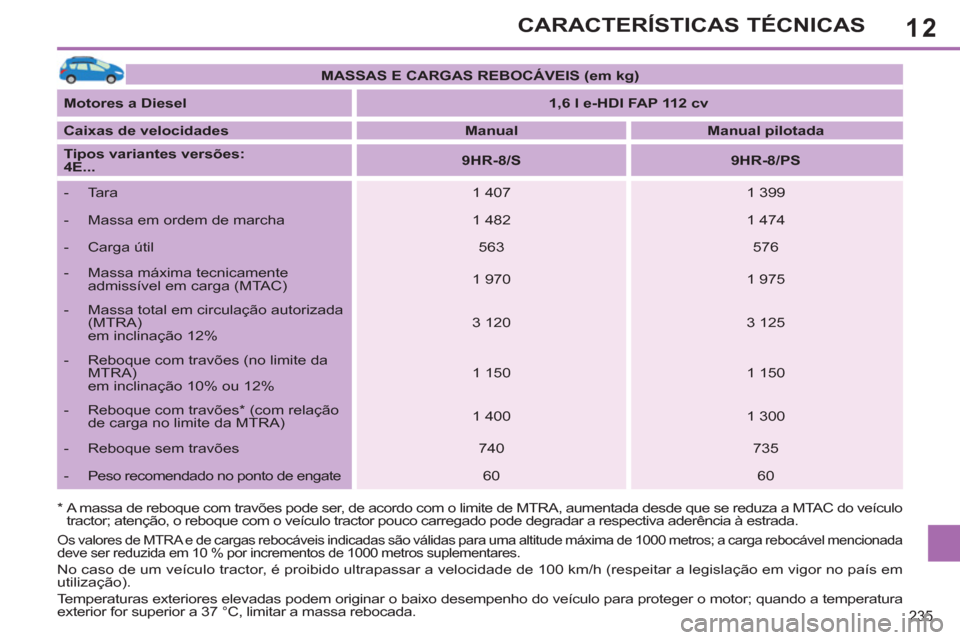

CARACTERÍSTICAS TÉCNICAS
*
A massa de reboque com travões pode ser, de acordo com o limite de MTRA, aumentada desde que se reduza a MTAC do veículo
tractor; atenção, o reboque com o veículo tractor pouco carregado pode degradar a respectiva aderência à estrada.
Os valores de MTRA e de cargas rebocáveis indicadas são válidas para uma altitude máxima de 1000 metros; a carga rebocável mencionada
deve ser reduzida em 10 % por incrementos de 1000 metros suplementares.
No caso de um veículo tractor, é proibido ultrapassar a velocidade de 100 km/h (respeitar a legislação em vigor no país em
utilização).
Temperaturas exteriores elevadas podem originar o baixo desempenho do veículo para proteger o motor; quando a temperatura
exterior for superior a 37 °C, limitar a massa rebocada.
MASSAS E CARGAS REBOCÁVEIS (em kg)
Motores a Diesel
1,6 l e-HDI FAP 112 cv
Caixas de velocidades
Manual
Manual pilotada
Tipos variantes versões:
4E...
9HR-8/S
9HR-8/PS
- Tara
1 407
1 399
- Massa em ordem de marcha
1 482
1 474
- Carga útil
563
576
- Massa máxima tecnicamente
admissível em carga (MTAC)
1 970
1 975
- Massa total em circulação autorizada
(MTRA)
em inclinação 12%
3 120
3 125
- Reboque com travões (no limite da
MTRA)
em inclinação 10% ou 12%
1 150
1 150
- Reboque com travões * (com relação
de carga no limite da MTRA)
1 400
1 300
- Reboque sem travões
740
735
- Peso recomendado no ponto de engate
60
60
Page 238 of 382
12
236

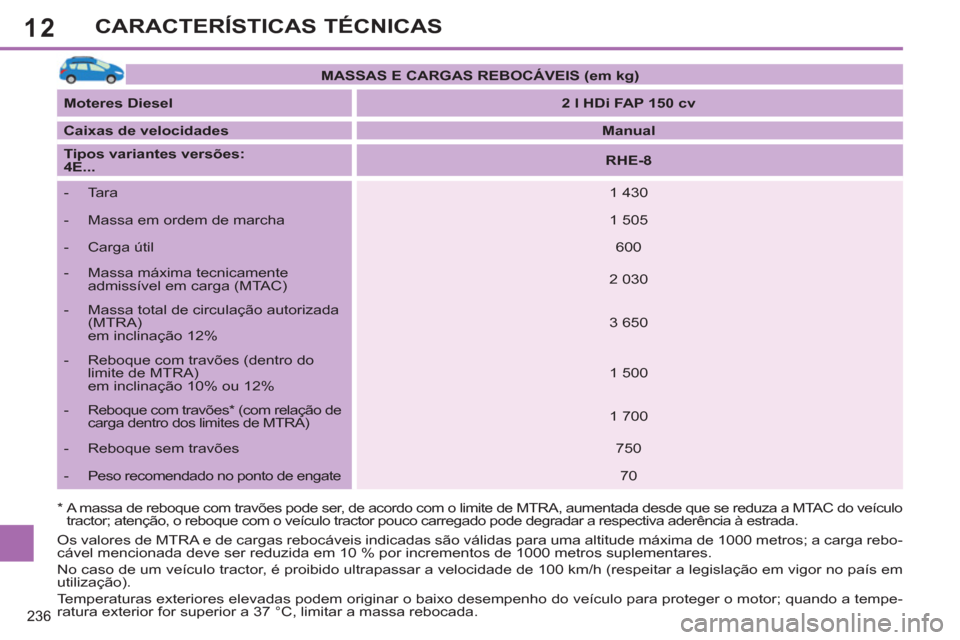

CARACTERÍSTICAS TÉCNICAS
* A massa de reboque com travões pode ser, de acordo com o limite de MTRA, aumentada desde que se reduza a MTAC do veículo
tractor; atenção, o reboque com o veículo tractor pouco carregado pode degradar a respectiva aderência à estrada.
Os valores de MTRA e de cargas rebocáveis indicadas são válidas para uma altitude máxima de 1000 metros; a carga rebo-
cável mencionada deve ser reduzida em 10 % por incrementos de 1000 metros suplementares.
No caso de um veículo tractor, é proibido ultrapassar a velocidade de 100 km/h (respeitar a legislação em vigor no país em
utilização).
Temperaturas exteriores elevadas podem originar o baixo desempenho do veículo para proteger o motor; quando a tempe-
ratura exterior for superior a 37 °C, limitar a massa rebocada.
MASSAS E CARGAS REBOCÁVEIS (em kg)
Moteres Diesel
2 l HDi FAP 150 cv
Caixas de velocidades
Manual
Tipos variantes versões:
4E...
RHE-8
- Tara
1 430
- Massa em ordem de marcha
1 505
- Carga útil
600
- Massa máxima tecnicamente
admissível em carga (MTAC)
2 030
- Massa total de circulação autorizada
(MTRA)
em inclinação 12%
3 650
- Reboque com travões (dentro do
limite de MTRA)
em inclinação 10% ou 12%
1 500
- Reboque com travões * (com relação de
carga dentro dos limites de MTRA)
1 700
- Reboque sem travões
750
- Peso recomendado no ponto de engate
70
Page 239 of 382
12
237
CARACTERÍSTICAS TÉCNICAS
*
A massa de reboque com travões pode ser, de acordo com o limite de MTRA, aumentada desde que se reduza a MTAC do veículo
tractor; atenção, o reboque com o veículo tractor pouco carregado pode degradar a respectiva aderência à estrada.
Os valores de MTRA e de cargas rebocáveis indicadas são válidas para uma altitude máxima de 1000 metros; a carga rebocável
mencionada deve ser reduzida em 10 % por incrementos de 1000 metros suplementares.
No caso de um veículo tractor, é proibido ultrapassar a velocidade de 100 km/h (respeitar a legislação em vigor no país em
utilização).
Temperaturas exteriores elevadas podem originar o baixo desempenho do veículo para proteger o motor; quando a temperatura
exterior for superior a 37 °C, limitar a massa rebocada.
MASSAS E CARGAS REBOCÁVEIS (em kg)
Motores Diesel
1,6 l HDI 92 cv
1,6 l HDi FAP 92 cv
Caixas de velocidades
Manual
Manual
Tipos variantes versões:
4H...
9HJ-C
9HP-0
- Tara
1 460
1 430
- Massa em ordem de marcha
1 535
1 505
- Carga útil
640
670
- Massa máxima tecnicamente
admissível em carga (MTAC)
2 100
2 100
- Massa total de circulação autorizada
(MTRA)
em inclinação 12%
2 900
3 100
- Reboque com travões (dentro do
limite de MTRA)
em inclinação 10% ou 12%
800
1 000
- Reboque com travões * (com relação de
carga dentro dos limites de MTRA)
800
1 200
- Reboque sem travões
750
750
- Peso recomendado no ponto de engate
75
60
Page 240 of 382
12
238
CARACTERÍSTICAS TÉCNICAS
*
A massa de reboque com travões pode ser, de acordo com o limite de MTRA, aumentada desde que se reduza a MTAC do veículo
tractor; atenção, o reboque com o veículo tractor pouco carregado pode degradar a respectiva aderência à estrada.
Os valores de MTRA e de cargas rebocáveis indicadas são válidas para uma altitude máxima de 1000 metros; a carga rebo-
cável mencionada deve ser reduzida em 10 % por incrementos de 1000 metros suplementares.
No caso de um veículo tractor, é proibido ultrapassar a velocidade de 100 km/h (respeitar a legislação em vigor no país em
utilização).
Temperaturas exteriores elevadas podem originar o baixo desempenho do veículo para proteger o motor; quando a tempe-
ratura exterior for superior a 37 °C, limitar a massa rebocada.

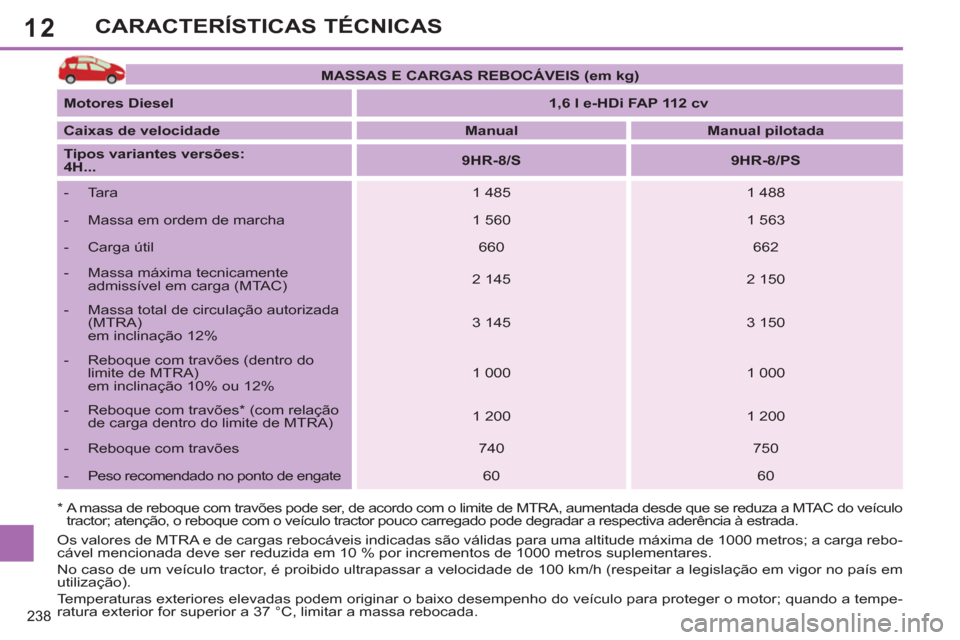

MASSAS E CARGAS REBOCÁVEIS (em kg)
Motores Diesel
1,6 l e-HDi FAP 112 cv
Caixas de velocidade
Manual
Manual pilotada
Tipos variantes versões:
4H...
9HR-8/S
9HR-8/PS
- Tara
1 485
1 488
- Massa em ordem de marcha
1 560
1 563
- Carga útil
660
662
- Massa máxima tecnicamente
admissível em carga (MTAC)
2 145
2 150
- Massa total de circulação autorizada
(MTRA)
em inclinação 12%
3 145
3 150
- Reboque com travões (dentro do
limite de MTRA)
em inclinação 10% ou 12%
1 000
1 000
- Reboque com travões
* (com relação
de carga dentro do limite de MTRA)
1 200
1 200
- Reboque com travões
740
750
- Peso recomendado no ponto de engate
60
60
