209
7
Informacje praktyczne

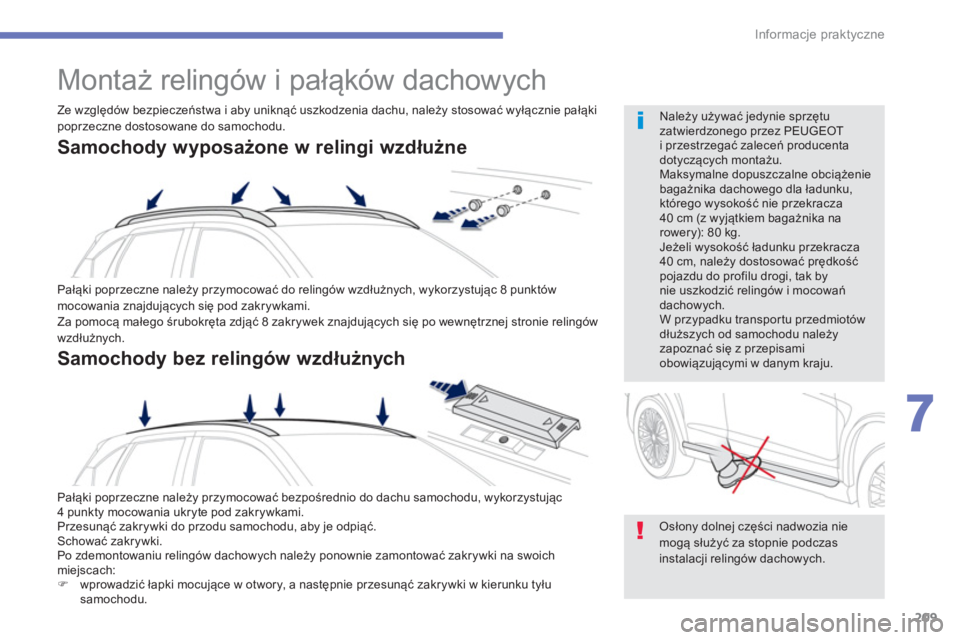

Montaż relingów i pałąków dachowych

Pałąki poprzeczne należy przymocować do relingów wzdłużnych, wykorzystując 8 punktów
mocowania znajdujących się pod zakrywkami.
Za pomocą małego śrubokręta zdjąć 8 zakrywek znajdujących się po wewnętrznej stronie relingów
wzdłużnych.
Pałąki poprzeczne należy przymocować bezpośrednio do dachu samochodu, wykorzystując
4 punkty mocowania ukryte pod zakrywkami.
Przesunąć zakrywki do przodu samochodu, aby je odpiąć.
Schować zakrywki.
Po zdemontowaniu relingów dachowych należy ponownie zamontować zakrywki na swoich
miejscach:


)
wprowadzić łapki mocujące w otwory, a następnie przesunąć zakrywki w kierunku tyłu
samochodu.


Osłony dolnej części nadwozia nie
mogą służyć
za stopnie podczas
instalacji relingów dachowych.

Należy używać jedynie sprzętu
zatwierdzonego przez PEUGEOT
i przestrzegać zaleceń producenta
dotyczących montażu.
Maksymalne dopuszczalne obciążenie
bagażnika dachowego dla ładunku,
którego wysokość nie przekracza
40 cm (z wyjątkiem bagażnika na
rowery): 80 kg.
Jeżeli wysokość ładunku przekracza
40 cm, należy dostosować prędkość
pojazdu do profilu drogi, tak by
nie uszkodzić relingów i mocowań
dachowych.
W przypadku transportu przedmiotów
dłuższych od samochodu należy
zapoznać się z przepisami
obowiązującymi w danym kraju.
Ze względów bezpieczeństwa i aby uniknąć uszkodzenia dachu, należy stosować wyłącznie pałąki
poprzeczne dostosowane do samochodu.


Samochody wyposażone w relingi wzdłużne

Samochody bez relingów wzdłużnych

210
Informacje praktyczne

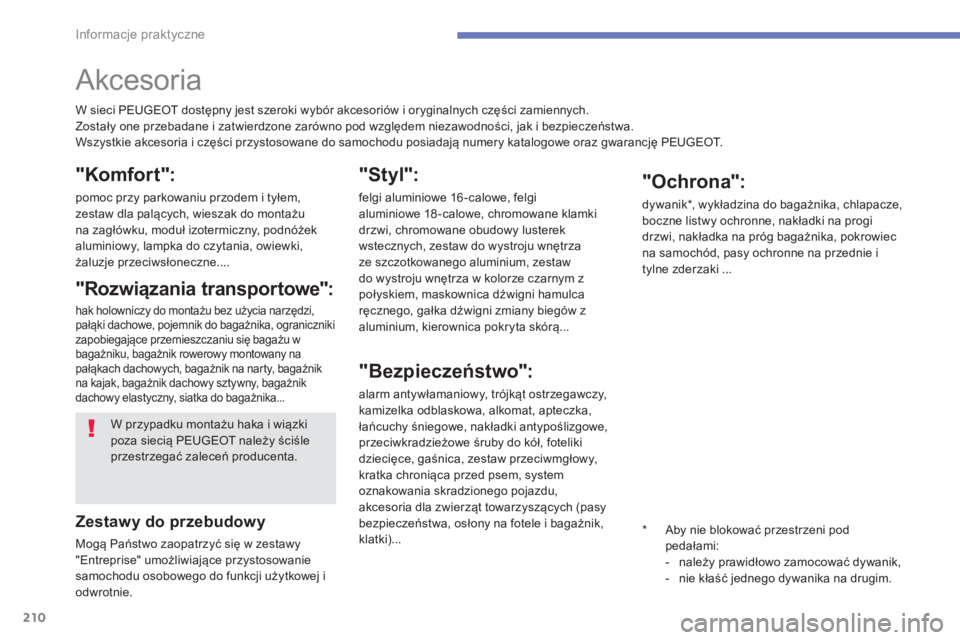

Akcesoria

W sieci PEUGEOT dostępny jest szeroki wybór akcesoriów i oryginalnych części zamiennych.
Zostały one przebadane i zatwierdzone zarówno pod względem niezawodności, jak i bezpieczeństwa.
Wszystkie akcesoria i części przystosowane do samochodu posiadają numery katalogowe oraz gwarancję PEUGEOT.







"Komfort":

pomoc przy parkowaniu przodem i tyłem,
zestaw dla palących, wieszak do montażu
na zagłówku, moduł izotermiczny, podnóżek
aluminiowy, lampka do czytania, owiewki,
żaluzje przeciwsłoneczne....


"Rozwiązania transportowe":

hak holowniczy do montażu bez użycia narzędzi,
pałąki dachowe, pojemnik do bagażnika, ograniczniki
zapobiegające przemieszczaniu się bagażu w
bagażniku, bagażnik rowerowy montowany na
pałąkach dachowych, bagażnik na narty, bagażnik
na kajak, bagażnik dachowy sztywny, bagażnik
dachowy elastyczny, siatka do bagażnika...


"Styl":

felgi aluminiowe 16 -calowe, felgi
aluminiowe 18-calowe, chromowane klamki
drzwi, chromowane obudowy lusterek
wstecznych, zestaw do wystroju wnętrza
ze szczotkowanego aluminium, zestaw
do wystroju wnętrza w kolorze czarnym z
połyskiem, maskownica dźwigni hamulca
ręcznego, gałka dźwigni zmiany biegów z
aluminium, kierownica pokryta skórą...


"Bezpieczeństwo":

alarm antywłamaniowy, trójkąt ostrzegawczy,
kamizelka odblaskowa, alkomat, apteczka,
łańcuchy śniegowe, nakładki antypoślizgowe,
przeciwkradzieżowe śruby do kół, foteliki
dziecięce, gaśnica, zestaw przeciwmgłowy,
kratka chroniąca przed psem, system
oznakowania skradzionego pojazdu,
akcesoria dla zwierząt towarzyszących (pasy
bezpieczeństwa, osłony na fotele i bagażnik,
klatki)...


"Ochrona":

dywanik * , wykładzina do bagażnika, chlapacze,
boczne listwy ochronne, nakładki na progi
drzwi, nakładka na próg bagażnika, pokrowiec
na samochód, pasy ochronne na przednie i
tylne zderzaki ...



Zestawy do przebudowy

Mogą Państwo zaopatrzyć się w zestawy
"Entreprise" umożliwiające przystosowanie
samochodu osobowego do funkcji użytkowej i
odwrotnie.

W przypadku montażu haka i wiązki
poza siecią PEUGEOT należy ściśle
przestrzegać zaleceń producenta.


*
Aby nie blokować przestrzeni pod
pedałami:


- należy prawidłowo zamocować dywanik,

- nie kłaść jednego dywanika na drugim.

211
7
Informacje praktyczne
Montaż urządzeń i akcesoriów
elektrycznych spoza katalogu (doboru)
PEUGEOT może spowodować usterkę
elektroniki oraz nadmierne obciążenie
instalacji elektrycznej pojazdu.
Przedstawiciele marki PEUGEOT
służą wszelką pomocą przy wyborze
wyposażenia dopuszczonego do
stosowania w Państwa samochodzie.

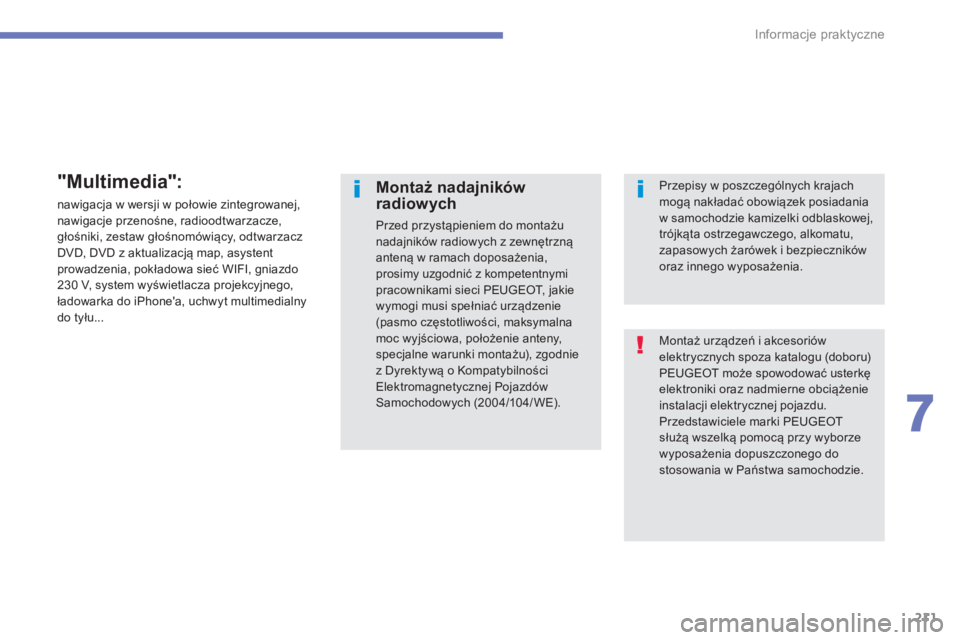

Montaż nadajników
radiowych
Przed przystąpieniem do montażu
nadajników radiowych z zewnętrzną
anteną w ramach doposażenia,
prosimy uzgodnić z kompetentnymi
pracownikami sieci PEUGEOT, jakie
wymogi musi spełniać urządzenie
(pasmo częstotliwości, maksymalna
moc wyjściowa, położenie anteny,
specjalne warunki montażu), zgodnie
z Dyrektywą o Kompatybilności
Elektromagnetycznej Pojazdów
Samochodowych (2004/104/ WE).


Przepisy w poszczególnych krajach
mogą nakładać obowiązek posiadania
w samochodzie kamizelki odblaskowej,
trójkąta ostrzegawczego, alkomatu,
zapasowych żarówek i bezpieczników
oraz innego wyposażenia.


"Multimedia":

nawigacja w wersji w połowie zintegrowanej,
nawigacje przenośne, radioodtwarzacze,
głośniki, zestaw głośnomówiący, odtwarzacz
DVD, DVD z aktualizacją map, asystent
prowadzenia, pokładowa sieć WIFI, gniazdo
230 V, system wyświetlacza projekcyjnego,
ładowarka do iPhone'a, uchwyt multimedialny
do tyłu...

212
Kontrole

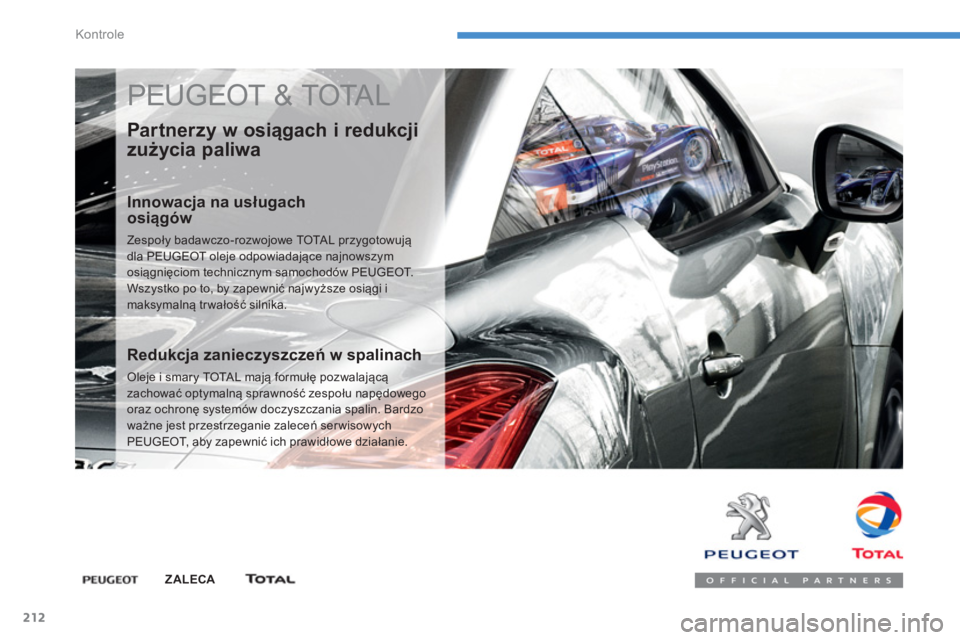

PEUGEOT & TOTAL


Partnerzy w osiągach i redukcji
zużycia paliwa


Innowacja na usługach
osiągów

Zespoły badawczo-rozwojowe TOTAL przygotowują
dla PEUGEOT oleje odpowiadające najnowszym
osiągnięciom technicznym samochodów PEUGEOT.
Wszystko po to, by zapewnić najwyższe osiągi i
maksymalną trwałość silnika.



ZALECA





Redukcja zanieczyszczeń w spalinach

Oleje i smary TOTAL mają formułę pozwalającą
zachować optymalną sprawność zespołu napędowego
oraz ochronę systemów doczyszczania spalin. Bardzo
ważne jest przestrzeganie zaleceń ser wisowych
PEUGEOT, aby zapewnić ich prawidłowe działanie.

213
8
Kontrole

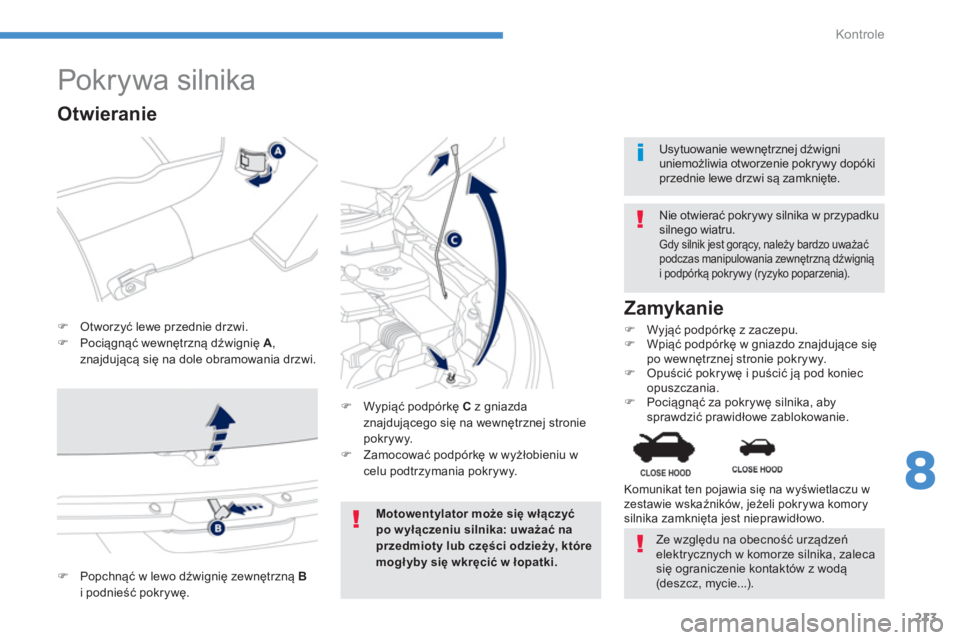

Pokrywa silnika



)
Otworzyć lewe przednie drzwi.

)
Pociągnąć wewnętrzną dźwignię A
,
znajdującą się na dole obramowania drzwi.
Nie otwierać pokrywy silnika w przypadku
silnego wiatru.
Gdy silnik jest gorący, należy bardzo uważać
podczas manipulowania zewnętrzną dźwignią
i podpórką pokrywy (ryzyko poparzenia).



)
Wypiąć podpórkę C
z gniazda
znajdującego się na wewnętrznej stronie
pokrywy.

)
Zamocować podpórkę w wyżłobieniu w
celu podtrzymania pokrywy.


Zamykanie



)
Wyjąć podpórkę z zaczepu.

)
Wpiąć podpórkę w gniazdo znajdujące się
po wewnętrznej stronie pokrywy.

)
Opuścić pokrywę i puścić ją pod koniec
opuszczania.

)
Pociągnąć za pokrywę silnika, aby
sprawdzić prawidłowe zablokowanie.
Usytuowanie wewnętrznej dźwigni
uniemożliwia otworzenie pokrywy dopóki
przednie lewe drzwi są zamknięte.


Otwieranie


)
Popchnąć w lewo dźwignię zewnętrzną B

i podnieść pokrywę.


Komunikat ten pojawia się na wyświetlaczu w
zestawie wskaźników, jeżeli pokrywa komory
silnika zamknięta jest nieprawidłowo.









Motowentylator może się włączyć
po wyłączeniu silnika: uważać na
przedmioty lub części odzieży, które
mogłyby się wkręcić w
ł

opatki

.


Ze względu na obecność urządzeń
elektrycznych w komorze silnika, zaleca
się ograniczenie kontaktów z wodą
(deszcz, mycie...).

214
Kontrole
Istnieje możliwość kontroli poziomów
poszczególnych płynów oraz wymiany
niektórych podzespołów.

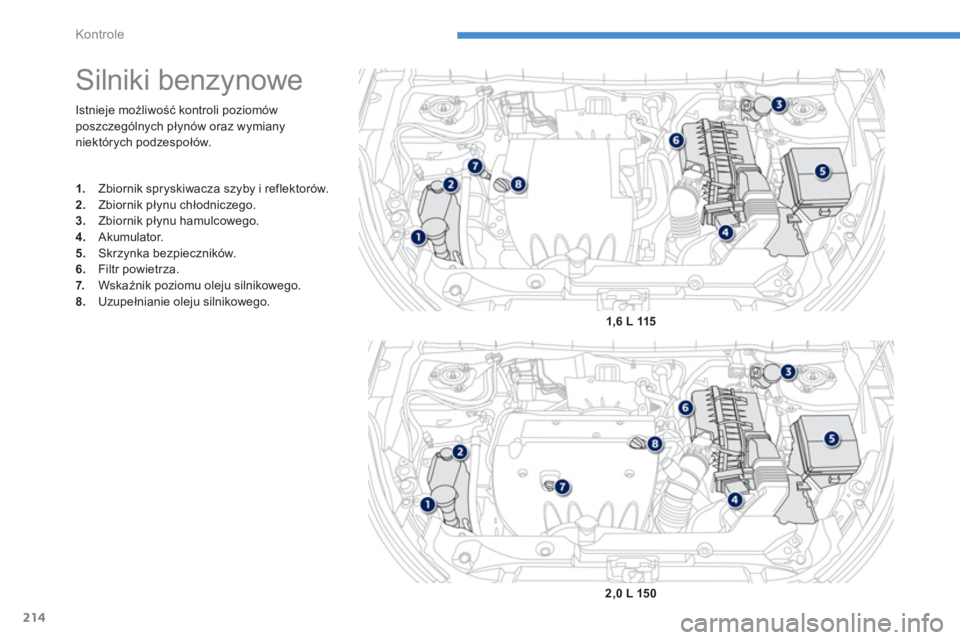

Silniki benzynowe



1.
Zbiornik spryskiwacza szyby i reflektorów.

2.
Zbiornik płynu chłodniczego.

3.
Zbiornik płynu hamulcowego.

4.
Akumulator.

5.
Skrzynka bezpieczników.

6.
Filtr powietrza.

7.
Wskaźnik poziomu oleju silnikowego.

8.
Uzupełnianie oleju silnikowego.


1,6 L 115


2,0 L 150

215
8
Kontrole
Możliwość kontroli poziomów płynów, wymiany
niektórych elementów oraz odpowietrzania
układu paliwowego.

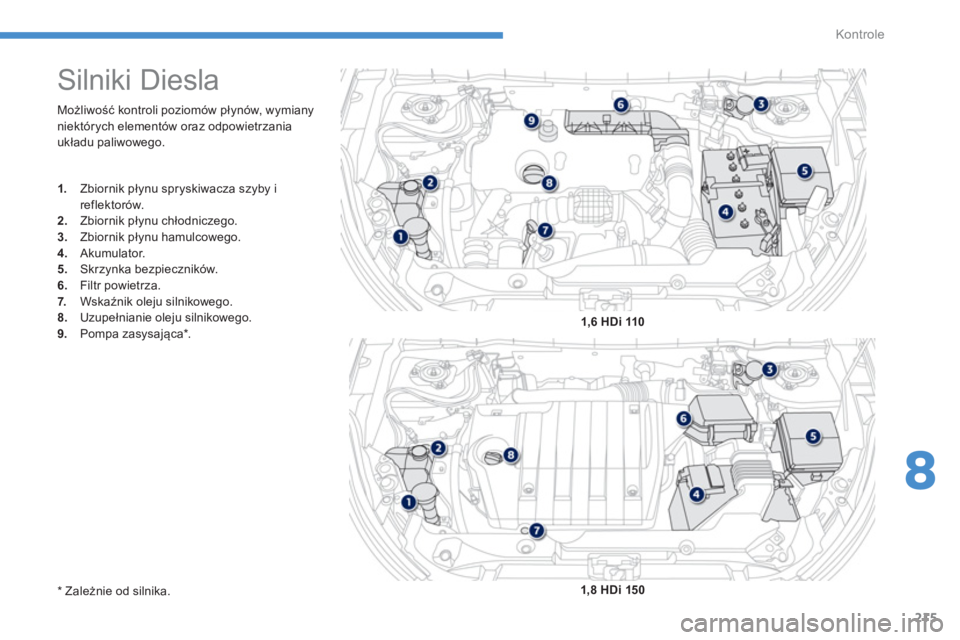

Silniki Diesla
1.
Zbiornik płynu spryskiwacza szyby i
reflektorów.

2.
Zbiornik płynu chłodniczego.

3.
Zbiornik płynu hamulcowego.

4.
Akumulator.

5.
Skrzynka bezpieczników.

6.
Filtr powietrza.

7.
Wskaźnik oleju silnikowego.

8.
Uzupełnianie oleju silnikowego.

9.
Pompa zasysająca * .

1,6 HDi 110


1,8 HDi 150



*
Zależnie od silnika.

216
Kontrole
Gdy symbol zacznie migać szybko

(2 razy na sekundę), w zbiorniku jest
mało paliwa (około 5 litrów).
Należy bezwzględnie uzupełnić poziom
paliwa, aby uniknąć usterki.

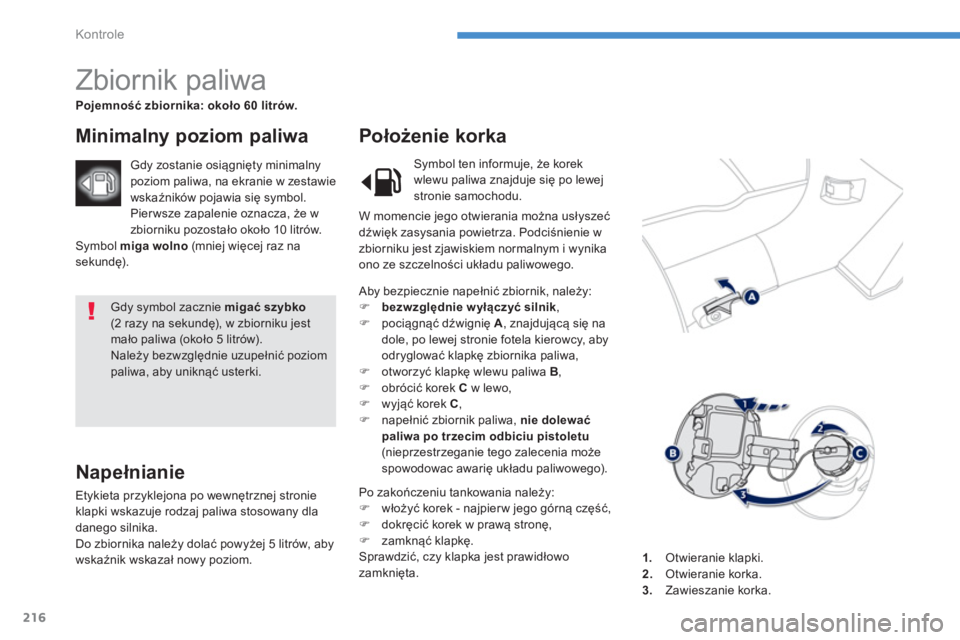

Zbiornik paliwa



Pojemność zbiornika: około 60 litrów.




Minimalny poziom paliwa

Napełnianie

Etykieta przyklejona po wewnętrznej stronie
klapki wskazuje rodzaj paliwa stosowany dla
danego silnika.
Do zbiornika należy dolać powyżej 5 litrów, aby
wskaźnik wskazał nowy poziom.


Położenie korka

Gdy zostanie osiągnięty minimalny
poziom paliwa, na ekranie w zestawie
wskaźników pojawia się symbol.
Pier wsze zapalenie oznacza, że w
zbiorniku pozostało około 10 litrów.
Symbol miga wolno
(mniej więcej raz na
sekundę).


1.
Otwieranie klapki.

2.
Otwieranie korka.

3.
Zawieszanie korka.
Aby bezpiecznie napełnić zbiornik, należy:


)
bezwzględnie wyłączyć silnik
,

)
pociągnąć dźwignię A
, znajdującą się na
dole, po lewej stronie fotela kierowcy, aby
odryglować klapkę zbiornika paliwa,

)
otworzyć klapkę wlewu paliwa B
,

)
obrócić korek C
w lewo,

)
wyjąć korek
C
,

)
napełnić zbiornik paliwa, nie dolewać
paliwa po trzecim odbiciu pistoletu

(nieprzestrzeganie tego zalecenia może
spowodowac awarię układu paliwowego).
Po zakończeniu tankowania należy:


)
włożyć korek - najpier w jego górną część,

)
dokręcić korek w prawą stronę,

)
zamknąć klapkę.
Sprawdzić, czy klapka jest prawidłowo
zamknięta. Symbol ten informuje, że korek
wlewu paliwa znajduje się po lewej
stronie samochodu.
W momencie jego otwierania można usłyszeć
dźwięk zasysania powietrza. Podciśnienie w
zbiorniku jest zjawiskiem normalnym i wynika
ono ze szczelności układu paliwowego.

217
8
Kontrole

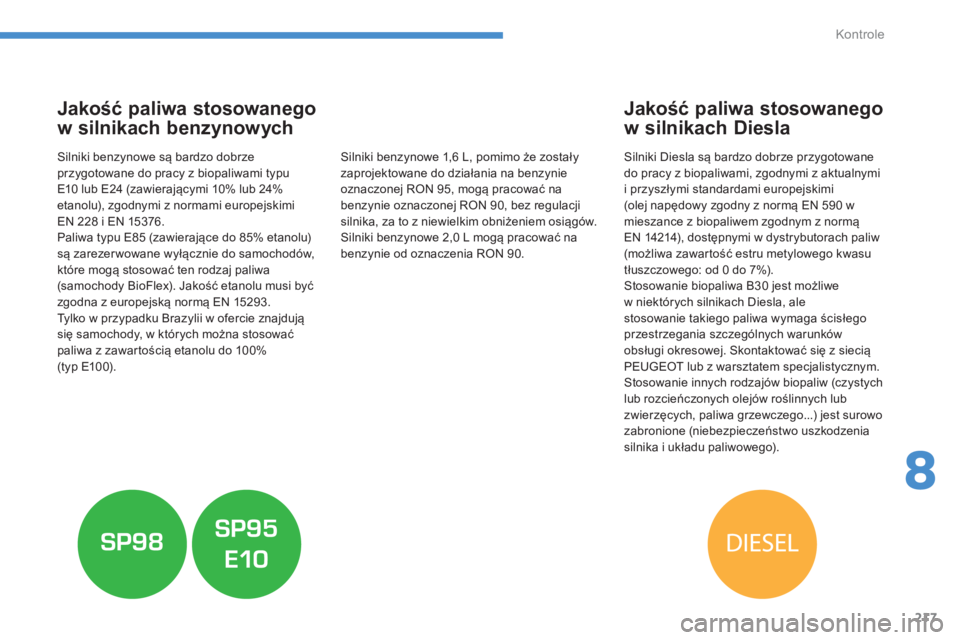

Jakość paliwa stosowanego
w silnikach benzynowych

Silniki benzynowe są bardzo dobrze
przygotowane do pracy z biopaliwami typu
E10 lub E24 (zawierającymi 10% lub 24%
etanolu), zgodnymi z normami europejskimi
EN 228 i EN 15376.
Paliwa typu E85 (zawierające do 85% etanolu)
są zarezer wowane wyłącznie do samochodów,
które mogą stosować ten rodzaj paliwa
(samochody BioFlex). Jakość etanolu musi być
zgodna z europejską normą EN 15293.
Tylko w przypadku Brazylii w ofercie znajdują
się samochody, w których można stosować
paliwa z zawartością etanolu do 100%
(typ E100).














Jakość paliwa stosowanego
w silnikach Diesla

Silniki Diesla są bardzo dobrze przygotowane
do pracy z biopaliwami, zgodnymi z aktualnymi
i przyszłymi standardami europejskimi
(olej napędowy zgodny z normą EN 590 w
mieszance z biopaliwem zgodnym z normą
EN 14214), dostępnymi w dystrybutorach paliw
(możliwa zawartość estru metylowego kwasu
tłuszczowego: od 0 do 7%).
Stosowanie biopaliwa B30 jest możliwe
w niektórych silnikach Diesla, ale
stosowanie takiego paliwa wymaga ścisłego
przestrzegania szczególnych warunków
obsługi okresowej. Skontaktować się z siecią
PEUGEOT lub z warsztatem specjalistycznym.
Stosowanie innych rodzajów biopaliw (czystych
lub rozcieńczonych olejów roślinnych lub
zwierzęcych, paliwa grzewczego...) jest surowo
zabronione (niebezpieczeństwo uszkodzenia
silnika i układu paliwowego).
Silniki benzynowe 1,6 L, pomimo że zostały
zaprojektowane do działania na benzynie
oznaczonej RON 95, mogą pracować na
benzynie oznaczonej RON 90, bez regulacji
silnika, za to z niewielkim obniżeniem osiągów.
Silniki benzynowe 2,0 L mogą pracować na
benzynie od oznaczenia RON 90.

218
Kontrole

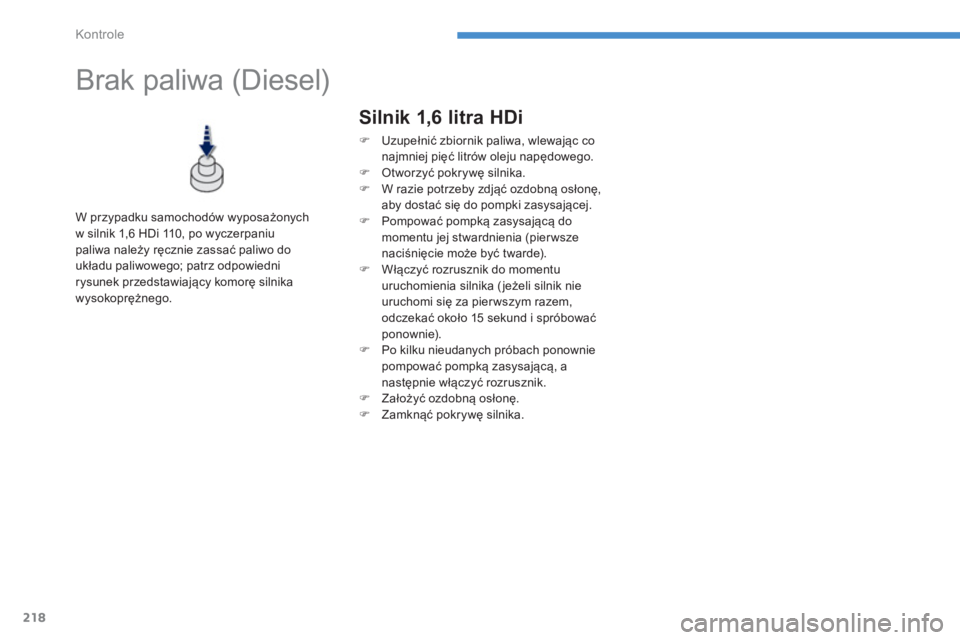

Brak paliwa (Diesel)


W przypadku samochodów wyposażonych
w silnik 1,6 HDi 110, po wyczerpaniu
paliwa należy ręcznie zassać paliwo do
układu paliwowego; patrz odpowiedni
rysunek przedstawiający komorę silnika
wysokoprężnego.



Silnik 1,6 litra HDi



)
Uzupełnić zbiornik paliwa, wlewając co
najmniej pięć litrów oleju napędowego.

)
Otworzyć pokrywę silnika.

)
W razie potrzeby zdjąć ozdobną osłonę,
aby dostać się do pompki zasysającej.

)
Pompować pompką zasysającą do
momentu jej stwardnienia (pier wsze
naciśnięcie może być twarde).

)
Włączyć rozrusznik do momentu
uruchomienia silnika (jeżeli silnik nie
uruchomi się za pier wszym razem,
odczekać około 15 sekund i spróbować
ponownie).

)
Po kilku nieudanych próbach ponownie
pompować pompką zasysającą, a
następnie włączyć rozrusznik.

)
Założyć ozdobną osłonę.

)
Zamknąć pokrywę silnika.
