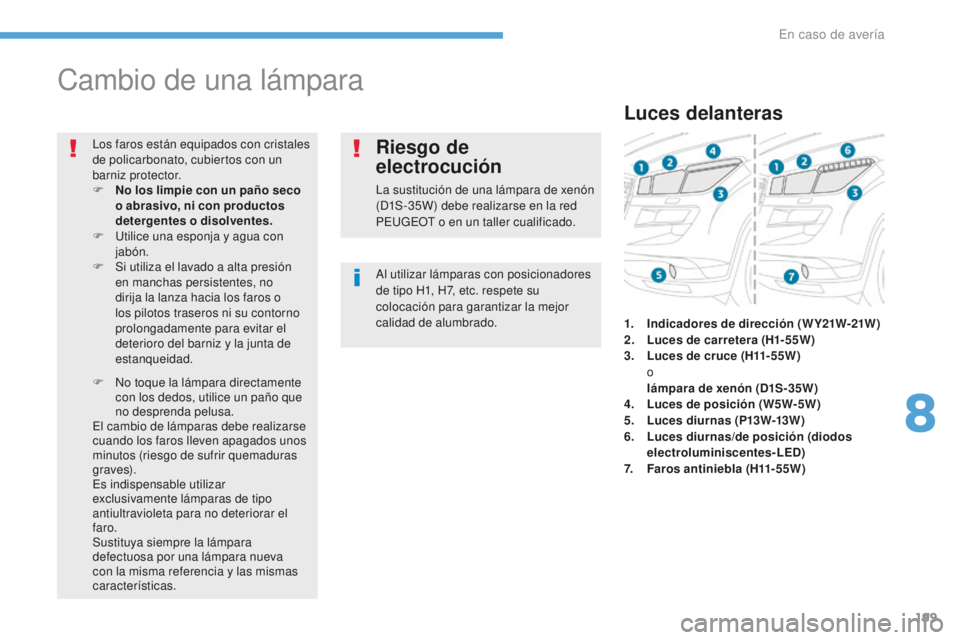

Cambio de una lámpara
Al utilizar lámparas con posicionadores
de tipo H1, H7, etc. respete su
colocación para garantizar la mejor
calidad de alumbrado.
Los faros están equipados con cristales
de policarbonato, cubiertos con un
barniz protector.
F

N

o los limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.
F

U

tilice una esponja y agua con
jabón.
F
S
i utiliza el lavado a alta presión
en manchas persistentes, no
dirija la lanza hacia los faros o
los pilotos traseros ni su contorno
prolongadamente para evitar el
deterioro del barniz y la junta de
estanqueidad.
F

N

o toque la lámpara directamente
con los dedos, utilice un paño que
no desprenda pelusa.
El cambio de lámparas debe realizarse
cuando los faros lleven apagados unos
minutos (riesgo de sufrir quemaduras
g r ave s).
Es indispensable utilizar
exclusivamente lámparas de tipo
antiultravioleta para no deteriorar el
faro.
Sustituya siempre la lámpara
defectuosa por una lámpara nueva
con la misma referencia y las mismas
características.
Riesgo de
electrocución
La sustitución de una lámpara de xenón
(D1S-35W) debe realizarse en la red
PEUGEOT o en un taller cualificado.
Luces delanteras
1. Indicadores de dirección ( W Y21W-21W )
2. L uces de carretera (H1-55W)
3.
L

uces de cruce (H11-55W)


o
l

ámpara de xenón (D1S-35W)
4.
L

uces de posición (W5W-5W)
5.
L

uces diurnas (P13W-13W)
6.
L

uces diurnas/de posición (diodos
electroluminiscentes-LED)
7.
F

aros antiniebla (H11-55W)
8
En caso de avería

200
4008_es_Chap08_En-cas-de panne_ed01-2016

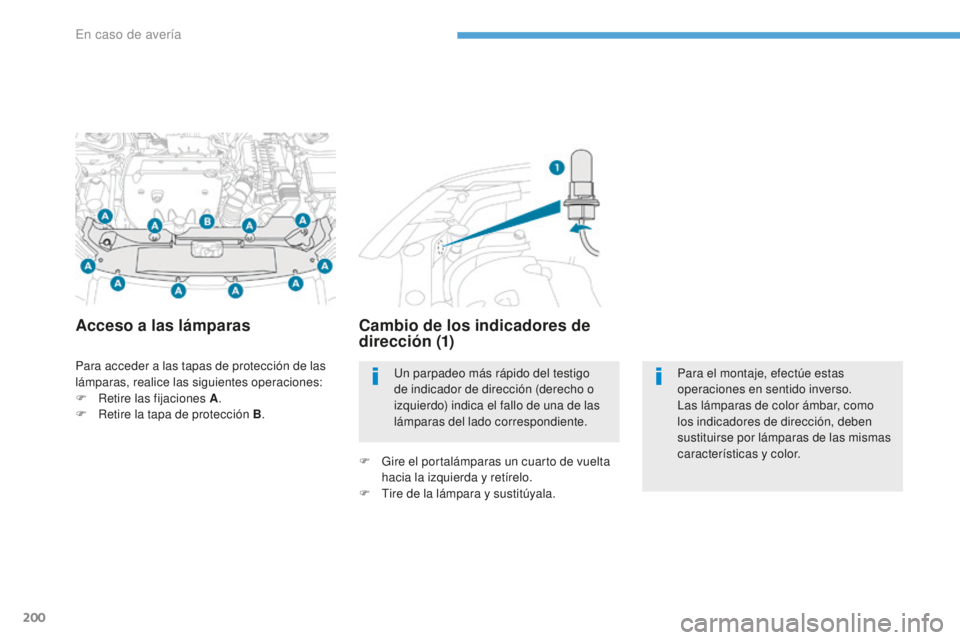

Para acceder a las tapas de protección de las
lámparas, realice las siguientes operaciones:
F
R
etire las fijaciones A .
F

R
etire la tapa de protección B .
Acceso a las lámparas Cambio de los indicadores de
dirección (1)
F Gire el portalámparas un cuarto de vuelta
hacia la izquierda y retírelo.
F

T
ire de la lámpara y sustitúyala.Un parpadeo más rápido del testigo
de indicador de dirección (derecho o
izquierdo) indica el fallo de una de las
lámparas del lado correspondiente.
Para el montaje, efectúe estas
operaciones en sentido inverso.
Las lámparas de color ámbar, como
los indicadores de dirección, deben
sustituirse por lámparas de las mismas
características y color.
En caso de avería

201
4008_es_Chap08_En-cas-de panne_ed01-2016
Cambio de las luces de
posición (4)
F Retire la tapa de plástico de protección.
F G ire el portalámparas hacia la izquierda y
retírelo.
F

R
etire la lámpara y su soporte presionando
el casquillo, situado en la parte inferior.
F

S
ustituya la lámpara.
Para volver a montarla, efectúe estas
operaciones en sentido inverso.
Cambio de las luces de
carretera (2)
F Gire el portalámparas un cuarto de vuelta hacia la izquierda y retírelo.
F

T
ire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Cambio de las luces
diurnas/de posición (diodos
electroluminiscentes-LED) (6)
Para cambiar este tipo de lámparas de diodos,
consulte en la red PEUGEOT o en un taller
cualificado.
Cambio de las luces de cruce (3)
Para la sustitución de estas lámparas, consulte
en la red PEUGEOT o en un taller cualificado.
Para cambiar estas lámparas, consulte en la
red PEUGEOT o en un taller cualificado .
Cambio de los faros antiniebla (7)/
luces diurnas (5)
8
En caso de avería

202
4008_es_Chap08_En-cas-de panne_ed01-2016

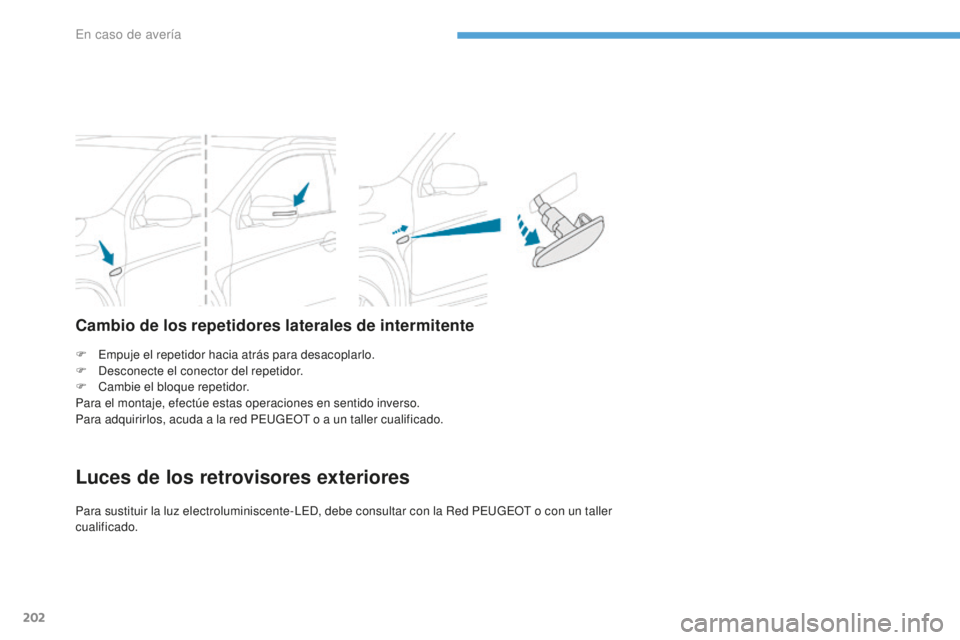

F Empuje el repetidor hacia atrás para desacoplarlo.
F D esconecte el conector del repetidor.
F

Ca
mbie el bloque repetidor.
Para el montaje, efectúe estas operaciones en sentido inverso.
Para adquirirlos, acuda a la red PEUGEOT o a un taller cualificado.
Cambio de los repetidores laterales de intermitente
Luces de los retrovisores exteriores
Para sustituir la luz electroluminiscente-LED, debe consultar con la Red PEUGEOT o con un taller
cualificado.
En caso de avería

203
4008_es_Chap08_En-cas-de panne_ed01-2016

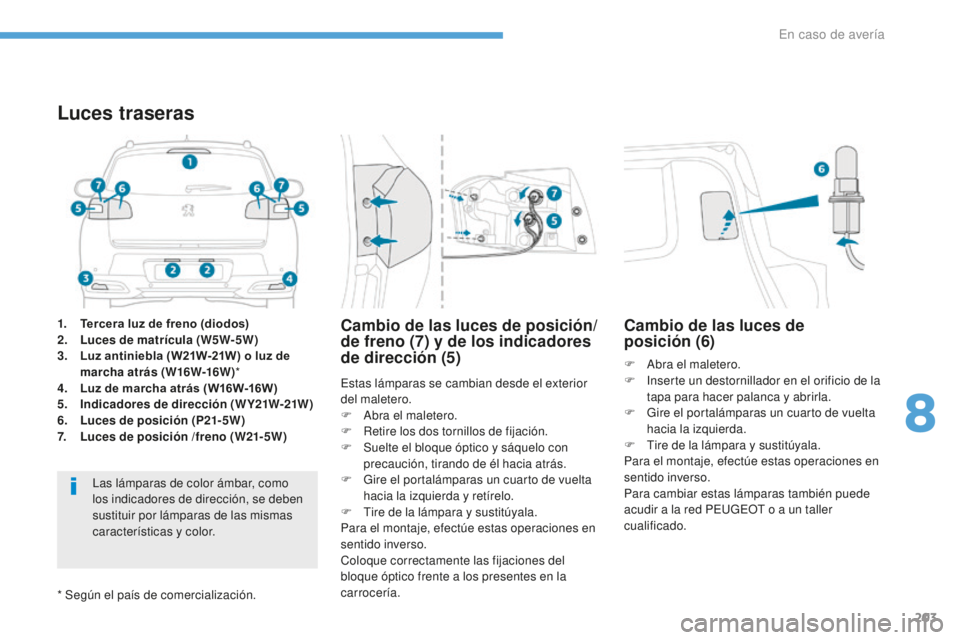

1. Tercera luz de freno (diodos)
2. Luces de matrícula (W5W-5W)
3.
L

uz antiniebla (W21W-21W) o luz de
marcha atrás (W16W-16W) *
4.
L

uz de marcha atrás (W16W-16W)
5.
I

ndicadores de dirección (WY21W-21W)
6.
L

uces de posición (P21-5W)
7.
L

uces de posición /freno (W21-5W)
Luces traseras
Las lámparas de color ámbar, como
los indicadores de dirección, se deben
sustituir por lámparas de las mismas
características y color. Estas lámparas se cambian desde el exterior
del maletero.
F

A
bra el maletero.
F
R
etire los dos tornillos de fijación.
F
S
uelte el bloque óptico y sáquelo con
precaución, tirando de él hacia atrás.
F G ire el portalámparas un cuarto de vuelta
hacia la izquierda y retírelo.
F

T
ire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Coloque correctamente las fijaciones del
bloque óptico frente a los presentes en la
carrocería.
Cambio de las luces de posición/
de freno (7) y de los indicadores
de dirección (5)
F Abra el maletero.
F I nserte un destornillador en el orificio de la
tapa para hacer palanca y abrirla.
F

G
ire el portalámparas un cuarto de vuelta
hacia la izquierda.
F

T
ire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Para cambiar estas lámparas también puede
acudir a la red PEUGEOT o a un taller
cualificado.
Cambio de las luces de
posición (6)
* Según el país de comercialización.
8
En caso de avería

204
4008_es_Chap08_En-cas-de panne_ed01-2016

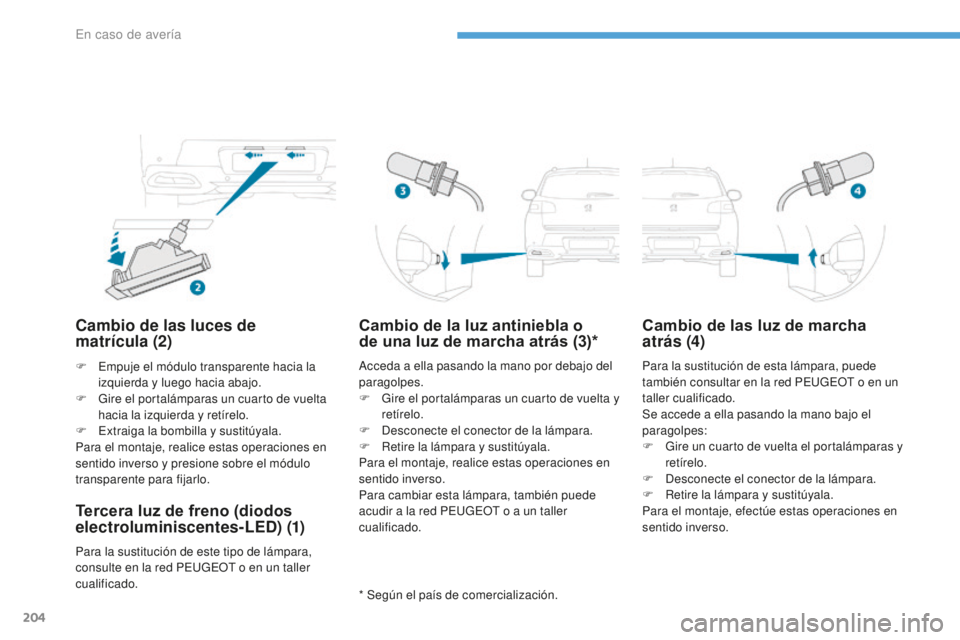

Cambio de las luces de
matrícula (2)
F Empuje el módulo transparente hacia la izquierda y luego hacia abajo.
F

G
ire el portalámparas un cuarto de vuelta
hacia la izquierda y retírelo.
F

E
xtraiga la bombilla y sustitúyala.
Para el montaje, realice estas operaciones en
sentido inverso y presione sobre el módulo
transparente para fijarlo.
Tercera luz de freno (diodos
electroluminiscentes-LED) (1)
Para la sustitución de este tipo de lámpara,
consulte en la red PEUGEOT o en un taller
cualificado.
Cambio de la luz antiniebla o
de una luz de marcha atrás (3)*
* Según el país de comercialización.
Cambio de las luz de marcha
atrás (4)
Acceda a ella pasando la mano por debajo del
paragolpes.
F

G
ire el portalámparas un cuarto de vuelta y
retírelo.
F

D
esconecte el conector de la lámpara.
F

R
etire la lámpara y sustitúyala.
Para el montaje, realice estas operaciones en
sentido inverso.
Para cambiar esta lámpara, también puede
acudir a la red PEUGEOT o a un taller
cualificado. Para la sustitución de esta lámpara, puede
también consultar en la red PEUGEOT o en un
taller cualificado.
Se accede a ella pasando la mano bajo el
paragolpes:
F

G
ire un cuarto de vuelta el portalámparas y
retírelo.
F

D
esconecte el conector de la lámpara.
F

R
etire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
En caso de avería

205
4008_es_Chap08_En-cas-de panne_ed01-2016

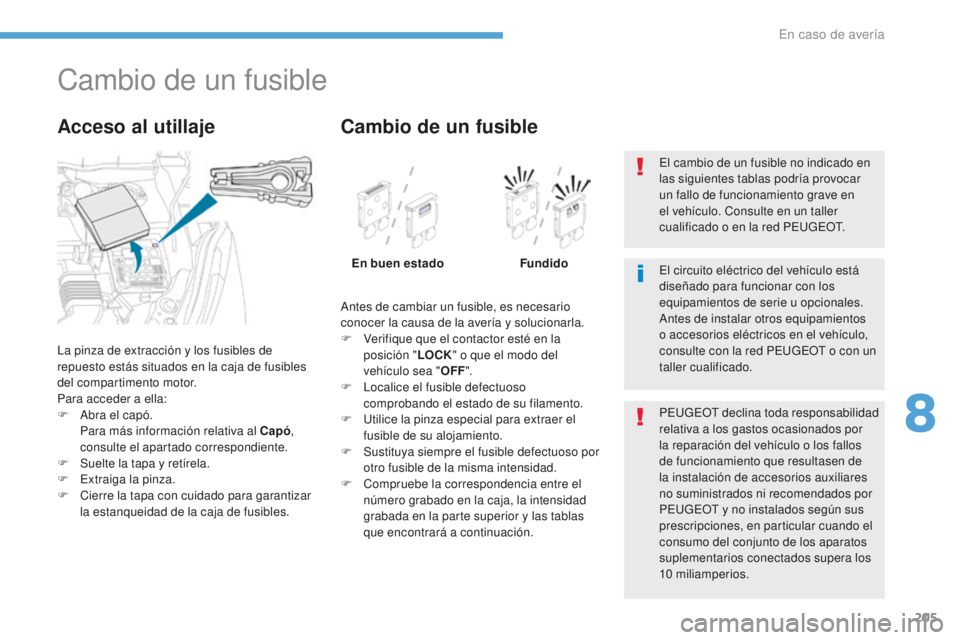

Cambio de un fusible
La pinza de extracción y los fusibles de
repuesto estás situados en la caja de fusibles
del compartimento motor.
Para acceder a ella:
F
A
bra el capó.
P

ara más información relativa al Capó ,
consulte el apartado correspondiente.
F

S
uelte la tapa y retírela.
F

E
xtraiga la pinza.
F

Ci
erre la tapa con cuidado para garantizar
la estanqueidad de la caja de fusibles.
Acceso al utillaje
Antes de cambiar un fusible, es necesario
conocer la causa de la avería y solucionarla.
F

V
erifique que el contactor esté en la
posición " LOCK" o que el modo del
vehículo sea " OFF".
F

L
ocalice el fusible defectuoso
comprobando el estado de su filamento.
F

U
tilice la pinza especial para extraer el
fusible de su alojamiento.
F

Su
stituya siempre el fusible defectuoso por
otro fusible de la misma intensidad.
F

C
ompruebe la correspondencia entre el
número grabado en la caja, la intensidad
grabada en la parte superior y las tablas
que encontrará a continuación.
Cambio de un fusible
En buen estado Fundido
PEUGEOT declina toda responsabilidad
relativa a los gastos ocasionados por
la reparación del vehículo o los fallos
de funcionamiento que resultasen de
la instalación de accesorios auxiliares
no suministrados ni recomendados por
PEUGEOT
y no instalados según sus
prescripciones, en particular cuando el
consumo del conjunto de los aparatos
suplementarios conectados supera los
10


miliamperios.
El circuito eléctrico del vehículo está
diseñado para funcionar con los
equipamientos de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,
consulte con la red PEUGEOT o con un
taller cualificado. El cambio de un fusible no indicado en
las siguientes tablas podría provocar
un fallo de funcionamiento grave en
el vehículo. Consulte en un taller
cualificado o en la red PEUGEOT.
8
En caso de avería

206
4008_es_Chap08_En-cas-de panne_ed01-2016

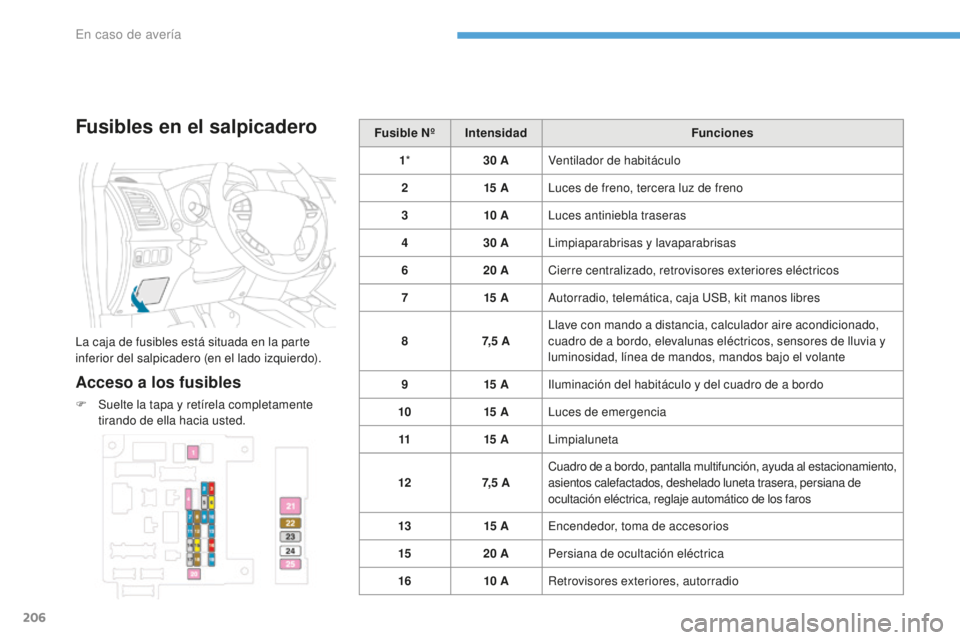

Fusibles en el salpicadero
La caja de fusibles está situada en la parte
inferior del salpicadero (en el lado izquierdo).
Acceso a los fusibles
F Suelte la tapa y retírela completamente tirando de ella hacia usted. Fusible Nº
Intensidad Funciones
1 * 30 A
Ventilador de habitáculo
2 15

A
Luces de freno, tercera luz de freno
3 10

A
Luces antiniebla traseras
4 30 A
Limpiaparabrisas y lavaparabrisas
6 20 A
Cierre centralizado, retrovisores exteriores eléctricos
7 15

A
Autorradio, telemática, caja USB, kit manos libres
8 7, 5

A
Llave con mando a distancia, calculador aire acondicionado,
cuadro de a bordo, elevalunas eléctricos, sensores de lluvia y
luminosidad, línea de mandos, mandos bajo el volante
9 15

A
Iluminación del habitáculo y del cuadro de a bordo
10 15
ALuces de emergencia
11 15


ALimpialuneta
12 7, 5


ACuadro de a bordo, pantalla multifunción, ayuda al estacionamiento,
asientos calefactados, deshelado luneta trasera, persiana de
ocultación eléctrica, reglaje automático de los faros
13 15


AEncendedor, toma de accesorios
15 20
APersiana de ocultación eléctrica
16 10


ARetrovisores exteriores, autorradio
En caso de avería

207
4008_es_Chap08_En-cas-de panne_ed01-2016

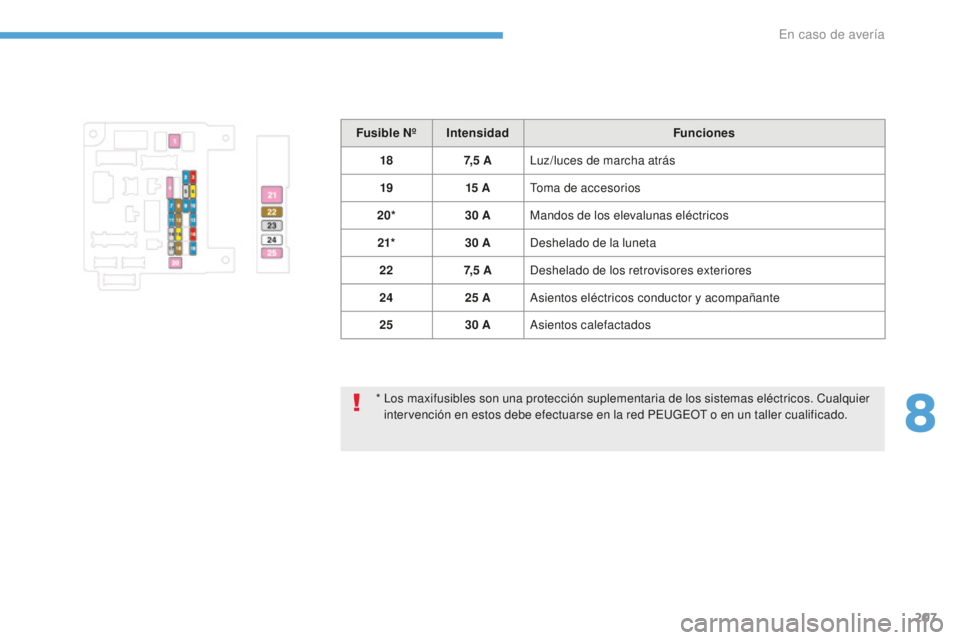

* Los maxifusibles son una protección suplementaria de los sistemas eléctricos. Cualquier intervención en estos debe efectuarse en la red PEUGEOT o en un taller cualificado.
Fusible Nº
Intensidad Funciones
18 7, 5

A
Luz/luces de marcha atrás
19 15

A
Toma de accesorios
20* 30 A
Mandos de los elevalunas eléctricos
21* 30 A
Deshelado de la luneta
22 7, 5

A
Deshelado de los retrovisores exteriores
24 25 A
Asientos eléctricos conductor y acompañante
25 30 A
Asientos calefactados
8
En caso de avería

208
4008_es_Chap08_En-cas-de panne_ed01-2016

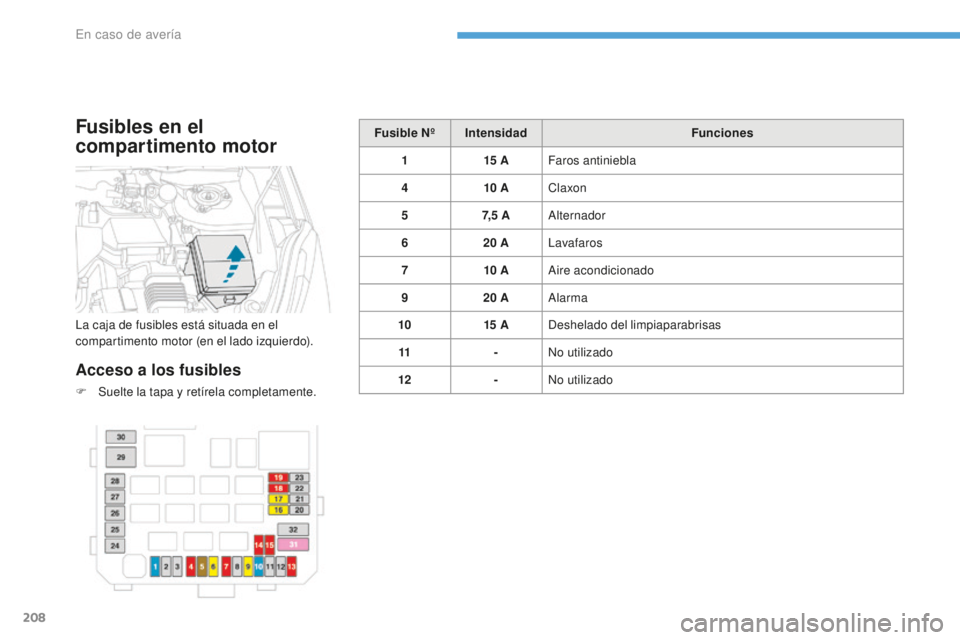

Fusibles en el
compartimento motor
Acceso a los fusibles
F Suelte la tapa y retírela completamente.Fusible Nº
Intensidad Funciones
1 15

A
Faros antiniebla
4 10

A
Claxon
5 7, 5

A
Alternador
6 20 A
Lavafaros
7 10

A
Aire acondicionado
9 20 A
Alarma
10 15

A
Deshelado del limpiaparabrisas
11 -No utilizado
12 -No utilizado
La caja de fusibles está situada en el
compartimento motor (en el lado izquierdo).
En caso de avería
