OBSŁUGA WASZEGO PEUGEOT 40621
Kontrola poziomu oleju w automatycznej skrzyni biegów co 60 000 km.
Wymiana
płynu hamulcowego co 2 lata lub co 60 000 km.
Przy wymianie oleju stosowany jest wyłącznie olej na bazie syntetycznej, możliwe jest
stosowanie oleju Economie d'Energie lub oleju syntetycznego. Wizyta między przeglądami
zintegrowana zezryczanłtowanymiprzeglądami.
CYKL OBSŁUGOWY WASZEGO PEUGEOT 406 Z SILNIKIEM BENZYNOWYM
Silnik benzynowy V6 24V : przeglądy co 30 000 km lub co 2 lata
Przegląd Gwarancyjny po 10 000 km lub
po 6 miesiącach*. Konieczny do
zachowania gwarancji.
+ wymiana filtra powietrza
+ wymiana filtra paliwa
+ wymiana filtra powietrza
+ wymiana filtra paliwa
* Spełniony jeden z warunków.120 000 150 000 180 000 210 000 240 000
PRZEBIEG 30 000 60 000 90 000
Page 22 of 177
17-02-2003
OBSŁUGA WASZEGO PEUGEOT 406
22
Uzupełnianie poziomu oleju
automatycznej skrzyni biegów co 60 000 km.
Wymiana płynu hamulcowego co 2 lata lub co 60 000 km.
Przy wymianie oleju stosowany jest wyłącznie olej na bazie syntetycznej ; możliwe
jest stosowanie oleju energooszczędnego lub oleju syntetycznego. Uwaga: w silnikach 2,2 litra HDI należy stosować wyłącznie olej 5W 40.Wizyta uzupełniająca ,
miedzy przeglądami ,
zintegrowana ze zryczałtowanymiprzeglądami .
CYKL OBSŁUGOWY WASZEGO PEUGEOT 406 DIESEL TURBO HDI
Przeglądy co 20 000 km lub co 2 lata
Przegląd gwarancyjny po10 000 km lub po 6 miesiącach*.Konieczny do
zachowania gwarancji.
+ wymiana filtra cząsteczek
(Z wyjątkiem 2,0 l HDI 90 kM)
* Spełniony jeden z warunków. PRZEBIEG
20 000 40 000 60 000 80 000
100 000 120 000 140 000 160 000 180 000
Page 23 of 177
17-02-2003
WERSJA DWUPALIWOWA BENZYNA / LPG
171
Wymiana paska rozrządu : skontaktować się z ASO PEUGEOT.
Wymiana filtra elektrozaworu co 60 000 km lub co 2 lata.
Wymiana płynu hamulcowego co 2 lata lub co 60 000 km.
Przy wymianie oleju stosowany jest olej na bazie syntetycznej; olej energooszczędny
lub olej syntetyczny mogą być także używane. Wizyta uzupenłniająca
między przeglądami zinte-
growana ze Zryczałtowa-
nymi Przeglądami.
PRZEBIEG 15 000/135 000 30 000/150 000 45 000/165 000 60 000/180 000
75 000/195 000 90 000/210 000 105 000/225 000 120 000/240 000

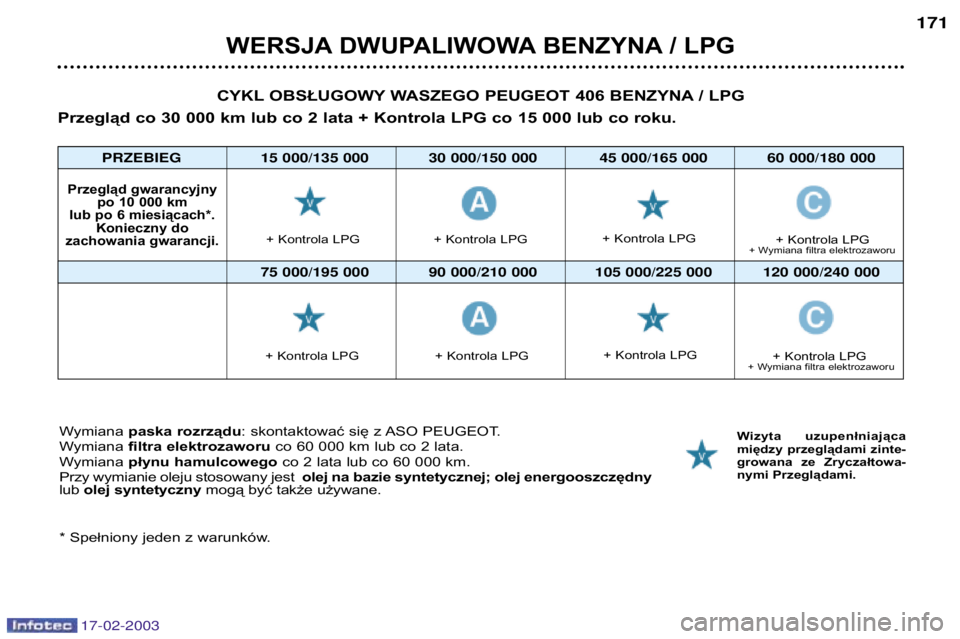

CYKL OBSŁUGOWY WASZEGO PEUGEOT 406 BENZYNA / LPG
Przegląd co 30 000 km lub co 2 lata + Kontrola LPG co 15 000 lub co roku.
Przegląd gwarancyjny po 10 000 km
lub po 6 miesiącach*. Konieczny do
zachowania gwarancji.
+ Kontrola LPG
+ Wymiana filtra elektrozaworu
+ Kontrola LPG
+ Wymiana filtra elektrozaworu
* Spełniony jeden z warunków. + Kontrola LPG
+ Kontrola LPG
+ Kontrola LPG
+ Kontrola LPG + Kontrola LPG
+ Kontrola LPG
Page 24 of 177
17-02-2003
OBSŁUGA WASZEGO PEUGEOT 40623
∀Wszystkie warunki jazdy.oW warunkach szczególnych. * Zależnie od kraju przeznaczenia.

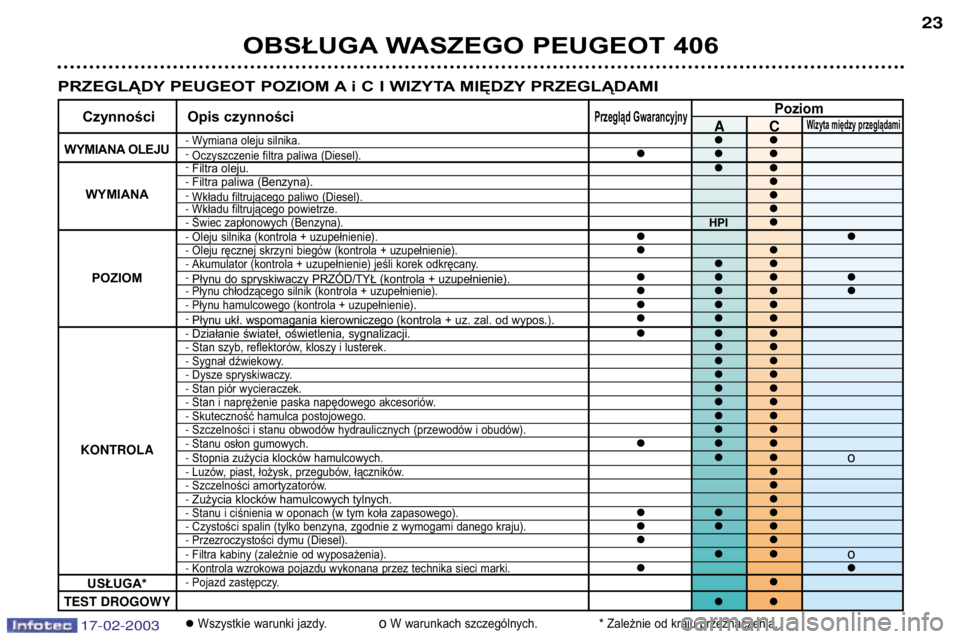

PRZEGLĄDY PEUGEOT POZIOM A i C I WIZYTA MIĘDZY PRZEGLĄDAMI
- Filtra oleju.∀∀- Filtra paliwa (Benzyna).∀- Wkładu filtrującego paliwo (Diesel).∀- Wkładu filtrującego powietrze.∀- Świec zapłonowych (Benzyna).HPI
∀
- Działanie świateł, oświetlenia, sygnalizacji.∀∀∀- Stan szyb, reflektorów, kloszy i lusterek.∀∀- Sygnał dźwiekowy.∀∀- Dysze spryskiwaczy.∀∀- Stan piór wycieraczek.∀∀- Stan i naprężenie paska napędowego akcesoriów.∀∀- Skuteczność hamulca postojowego.∀∀- Szczelności i stanu obwodów hydraulicznych (przewodów i obudów).∀∀- Stanu osłon gumowych.∀∀∀- Stopnia zużycia klocków hamulcowych.∀∀ o- Luzów, piast, łożysk, przegubów, łączników.∀- Szczelności amortyzatorów.∀- Zużycia klocków hamulcowych tylnych.∀- Stanu i ciśnienia w oponach (w tym koła zapasowego).∀∀∀- Czystości spalin (tylko benzyna, zgodnie z wymogami danego kraju).∀∀∀- Przezroczystości dymu (Diesel).∀∀- Filtra kabiny (zależnie od wyposażenia).∀∀o- Kontrola wzrokowa pojazdu wykonana przez technika sieci marki.∀∀
WYMIANA OLEJU
WYMIANA
POZIOM
KONTROLA
∀∀
TEST DROGOWY
- Pojazd zastępczy.∀
USŁUGA*
PoziomCzynności Opis czynnościPrzegląd GwarancyjnyACWizyta między przeglądami- Wymiana oleju silnika.∀∀- Oczyszczenie filtra paliwa (Diesel).∀∀∀
- Oleju silnika (kontrola + uzupełnienie).∀∀- Oleju ręcznej skrzyni biegów (kontrola + uzupełnienie).∀∀- Akumulator (kontrola + uzupełnienie) jeśli korek odkręcany.∀∀- Płynu do spryskiwaczy PRZÓD/TYŁ (kontrola + uzupełnienie).∀∀∀∀- Płynu chłodzącego silnik (kontrola + uzupełnienie).∀∀∀∀- Płynu hamulcowego (kontrola + uzupełnienie).∀∀∀- Płynu ukł. wspomagania kierowniczego (kontrola + uz. zal. od wypos. ).∀∀∀
Page 25 of 177
17-02-2003

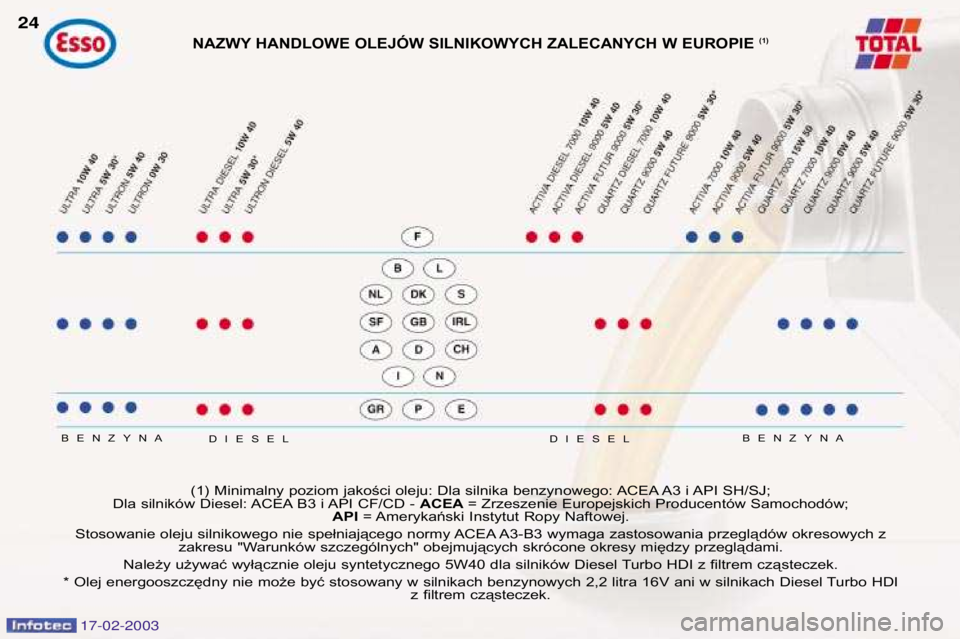

NAZWY HANDLOWE OLEJÓW SILNIKOWYCH ZALECANYCH W EUROPIE (1)
BENZYNA
BENZYNA
24
(1) Minimalny poziom jakości oleju: Dla silnika benzynowego: ACEA A3 i API SH/SJ;
Dla silników Diesel: ACEA B3 i API CF/CD - ACEA= Zrzeszenie Europejskich Producentów Samochodów;
API = Amerykański Instytut Ropy Naftowej.
Stosowanie oleju silnikowego nie spełniającego normy ACEA A3-B3 wymaga zastosowania przeglądów okresowych z zakresu "Warunków szczególnych" obejmujących skrócone okresy między przeglądami.
Należy używać wyłącznie oleju syntetycznego 5W40 dla silników Diesel Turbo HDI z filtrem cząsteczek.
* Olej energooszczędny nie może być stosowany w silnikach benzynowych 2,2 litra 16V ani w silnikach Diesel Turbo HDI z filtrem cząsteczek.
DIESEL
DIESEL
Page 26 of 177
17-02-2003
25
OBSŁUGA WASZEGO PEUGEOT 406
Zalecane materiały smarne
Oleje zamieszczone w tabeli odpo-
wiadają większości warunków użytko-
wania pojazdu.

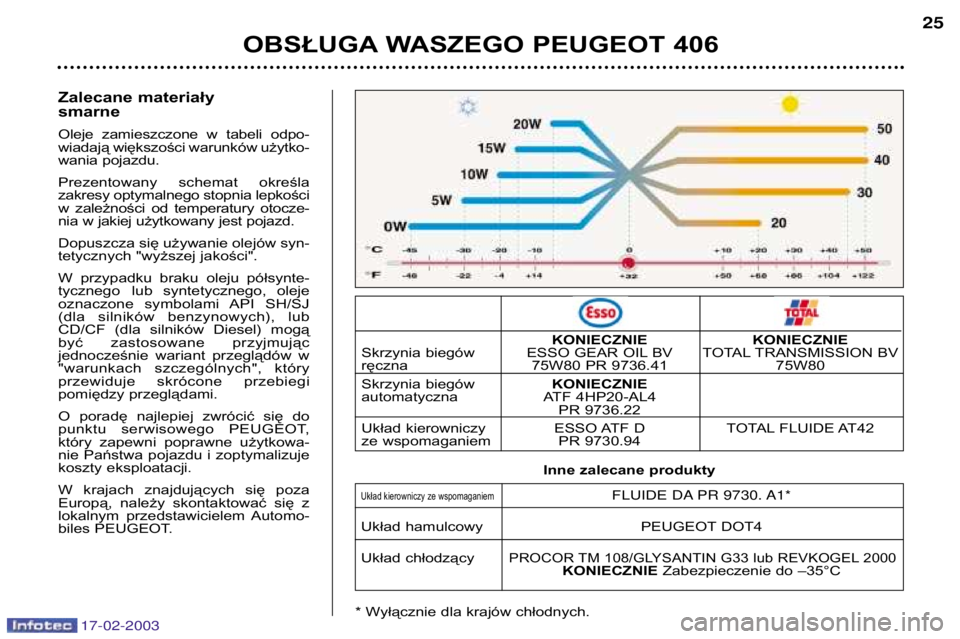

Prezentowany schemat określa zakresy optymalnego stopnia lepkości
w zależności od temperatury otocze-
nia w jakiej użytkowany jest pojazd. Dopuszcza się używanie olejów syn-
tetycznych "wyższej jakości".
W przypadku braku oleju półsynte-
tycznego lub syntetycznego, oleje
oznaczone symbolami API SH/SJ
(dla silników benzynowych), lub
CD/CF (dla silników Diesel) mogą
być zastosowane przyjmując
jednocześnie wariant przeglądów w
"warunkach szczególnych", który
przewiduje skrócone przebiegi
pomiędzy przeglądami.
O poradę najlepiej zwrócić się do
punktu serwisowego PEUGEOT,
który zapewni poprawne użytkowa-
nie Państwa pojazdu i zoptymalizuje
koszty eksploatacji.
W krajach znajdujących się poza
Europą, należy skontaktować się z
lokalnym przedstawicielem Automo-
biles PEUGEOT.
KONIECZNIE KONIECZNIE
Skrzynia biegów ESSO GEAR OIL BV TOTAL TRANSMISSION BV
ręczna 75W80 PR 9736.41 75W80
Skrzynia biegów KONIECZNIE
automatyczna ATF 4HP20-AL4 PR 9736.22
Układ kierowniczy ESSO ATF D TOTAL FLUIDE AT42
ze wspomaganiem PR 9730.94
Układ kierowniczy ze wspomaganiemFLUIDE DA PR 9730. A1*
Układ hamulcowy PEUGEOT DOT4
Układ chłodzący
PROCOR TM 108/GLYSANTIN G33 lub REVKOGEL 2000KONIECZNIE Zabezpieczenie do –35°C
* Wyłącznie dla krajów chłodnych. Inne zalecane produkty
Page 27 of 177
17-02-2003

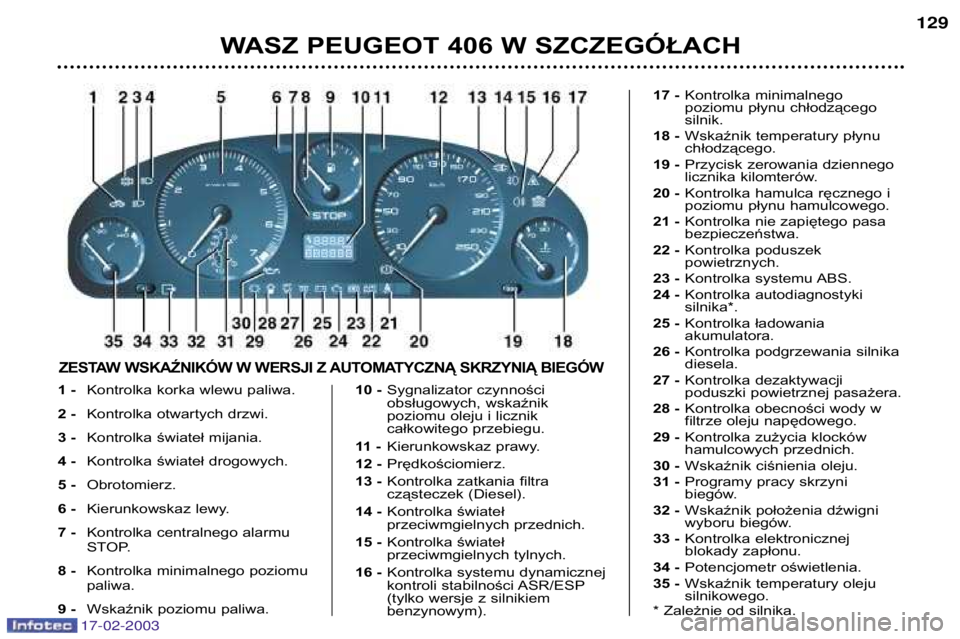

ZESTAW WSKA ŹNIKÓW BENZYNA - DIESEL1 - Kontrolka korka wlewu paliwa.
2 - Kontrolka otwartych drzwi.
3 - Kontrolka świateł mijania.
4 - Kontrolka świateł drogowych.
5 - Obrotomierz.
6 - Kierunkowskaz lewy.
7 - Kontrolka centralnego alarmu
STOP.
8 - Sygnalizator czynności
obsługowych, wskaźnik
poziomu oleju i licznik
całkowitego przebiegu. 9 -
Kierunkowskaz prawy.
10 - Prędkościomierz.
11 - Kontrolka zatkania filtra
cząsteczek (Diesel).
12 - Kontrolka świateł
przeciwmgielnych przednich.
13 - Kontrolka świateł
przeciwmgielnych tylnych.
14 - Kontrolka systemu dynamicznej
kontroli stabilności ASR/ESP
(tylko wersje z silnikiembenzynowym).
15 - Kontrolka minimalnego poziomu
płynu chłodzącego silnik.
WASZ PEUGEOT 406 W SZCZEGÓŁACH 127
16 -
Wskaźnik temperatury płynu chłodzącego.
17 - Przycisk zerowania dziennego
licznika kilomterów.
18 - Kontrolka hamulca ręcznego i
poziomu płynu hamulcowego.
19 - Kontrolka nie zapiętego pasabezpieczeństwa.
20 - Kontrolka poduszekpowietrznych.
21 - Kontrolka systemu ABS.
22 - Kontrolka autodiagnostykisilnika*.
23 - Kontrolka ładowaniaakumulatora.
24 - Kontrolka podgrzewania silnikadiesela.
25 - Kontrolka dezaktywacji
poduszki powietrznej pasażera.
26 - Kontrolka obecności wody w
filtrze oleju napędowego.
27 - Kontrolka zużycia klocków
hamulcowych przednich.
28 - Kontrolka ciśnienia oleju.
29 - Kontrolka elektronicznej
blokady zapłonu.
30 - Potencjometr oświetlenia.
31 - Wskaźnik poziomu paliwa.
32 - Kontrolka minimalnego poziomupaliwa.
* Zależnie od silnika.
Page 28 of 177
17-02-2003
1 -Kontrolka korka
wlewu paliwa.
2 - Kontrolka otwartych drzwi.
3 - Kontrolka świateł mijania.
4 - Kontrolka świateł drogowych.
5 - Obrotomierz.
6 - Kierunkowskaz lewy.
7 - Kontrolka centralnego alarmu
STOP.
8 - Kontrolka minimalnego poziomupaliwa.
9 - Wskaźnik poziomu paliwa. 10 -
Sygnalizator czynności
obsługowych, wskaźnik
poziomu oleju i licznik
całkowitego przebiegu.
11 - Kierunkowskaz prawy.
12 - Prędkościomierz.
13 - Kontrolka zatkania filtra
cząsteczek (Diesel).
14 - Kontrolka świateł
przeciwmgielnych przednich.
15 - Kontrolka światła
przeciwmgielnego tylnego.
16 - Kontrolka systemu dynamicznej
kontroli stabilności ASR/ESP
(tylko wersje z silnikiem benzynowym). 17 -
Kontrolka minimalnego
poziomu płynu chłodzącego silnik.
18 - Wskaźnik temperatury płynuchłodzącego.
19 - Przycisk zerowania dziennego
licznika kilomterów.
20 - Kontrolka hamulca ręcznego i
poziomu płynu hamulcowego.
21 - Kontrolka niezapiętego pasabezpieczeństwa.
22 - Kontrolka poduszek powietrznych.
23 - Kontrolka systemu ABS.
24 - Kontrolka autodiagnostyki silnika*.
25 - Kontrolka ładowania akumulatora.
26 - Kontrolka podgrzewania silnikaDiesla.
27 - Kontrolka dezaktywacji
poduszki powietrznej pasażera.
28 - Kontrolka obecności wody w
filtrze oleju napędowego.
29 - Kontrolka zużycia klocków
hamulcowych przednich.
30 - Wskaźnik ciśnienia oleju.
31 - Kontrolka elektronicznej
blokady zapłonu.
32 - Potencjometr oświetlenia.
33 - Wskaźnik temperatury olejusilnikowego.
* Zależnie od silnika.
WASZ PEUGEOT 406 W SZCZEGÓŁACH
128
ZESTAW WSKA ŹNIKÓW BENZYNA - DIESEL
Page 29 of 177
17-02-2003
WASZ PEUGEOT 406 W SZCZEGÓŁACH129
1 -
Kontrolka korka wlewu paliwa.
2 - Kontrolka otwartych drzwi.
3 - Kontrolka świateł mijania.
4 - Kontrolka świateł drogowych.
5 - Obrotomierz.
6 - Kierunkowskaz lewy.
7 - Kontrolka centralnego alarmu
STOP.
8 - Kontrolka minimalnego poziomu paliwa.
9 - Wskaźnik poziomu paliwa. 10 -
Sygnalizator czynności
obsługowych, wskaźnik
poziomu oleju i licznik
całkowitego przebiegu.
11 - Kierunkowskaz prawy.
12 - Prędkościomierz.
13 - Kontrolka zatkania filtra
cząsteczek (Diesel).
14 - Kontrolka świateł
przeciwmgielnych przednich.
15 - Kontrolka świateł
przeciwmgielnych tylnych.
16 - Kontrolka systemu dynamicznej
kontroli stabilności ASR/ESP
(tylko wersje z silnikiembenzynowym). 17 -
Kontrolka minimalnego
poziomu płynu chłodzącegosilnik.
18 - Wskaźnik temperatury płynuchłodzącego.
19 - Przycisk zerowania dziennego
licznika kilomterów.
20 - Kontrolka hamulca ręcznego i
poziomu płynu hamulcowego.
21 - Kontrolka nie zapiętego pasabezpieczeństwa.
22 - Kontrolka poduszekpowietrznych.
23 - Kontrolka systemu ABS.
24 - Kontrolka autodiagnostyki silnika*.
25 - Kontrolka ładowaniaakumulatora.
26 - Kontrolka podgrzewania silnikadiesela.
27 - Kontrolka dezaktywacji
poduszki powietrznej pasażera.
28 - Kontrolka obecności wody w
filtrze oleju napędowego.
29 - Kontrolka zużycia klocków
hamulcowych przednich.
30 - Wskaźnik ciśnienia oleju.
31 - Programy pracy skrzyni
biegów.
32 - Wskaźnik położenia dźwigni
wyboru biegów.
33 - Kontrolka elektronicznej
blokady zapłonu.
34 - Potencjometr oświetlenia.
35 - Wskaźnik temperatury olejusilnikowego.
* Zależnie od silnika.
ZESTAW WSKA ŹNIKÓW W WERSJI Z A UTOMATYCZNĄ SKRZYNIĄ BIEGÓW
Page 30 of 177
17-02-2003
KONTROLA PRACY ZESPOŁÓW
Palący się stale lub migający sygnalizator alarmowy przy pracującym sil-
niku oznacza, że wystąpiła usterka danego zespołu. Zapaleniu niektórych
wskaźników może towarzyszyć sygnał ostrzegawczy i informacja podana
na wyświetlaczu. Nie należy lekceważyć tego ostrzeżenia : należy możliwie
najszybciej skontaktować się z ASO PEUGEOT.
Gdy kontrolka centralnego alarmu STOP zapali się podczas jazdy, koniecz-
ne jest natychmiastowe zatrzymanie pojazdu : należy zatrzymać pojazd
zachowując przy tym wszelkie środki bezpieczeństwa.Kontrolka centralnego alarmu (STOP)
Sprzężona z lampką kontrolną "ciśnienie oleju silnikowego", "mini-
malny poziom płynu hamulcowego", "wskaźnik temperatury płynu
chłodzącego" oraz "błąd systemu elektronicznego rozdziału siłyhamowania".
Zaświeca się za każdym włączeniem zapłonu. Konieczne jest zatrzymanie samochodu w przypadku migania kontrolki przy
pracującym silniku.
Należy skontaktować się z serwisem PEUGEOT.
Kontrolka ciśnienia oleju silnikowego
Sprzężona z lampką kontrolną "centralnego alarmu" (STOP).Konieczne jest zatrzymanie samochodu w przypadku migania
wskaźnika przy pracującym silniku.
Zapala się w wypadku wystąpienia jednej z następujących przyczyn :
Ð niedostateczne ciśnienie oleju silnikowego,
– brak oleju w układzie smarowania, uzupełnić poziom.
Skontaktować się z serwisem PEUGEOT. Kontrolka minimalnego
poziomu płynuchłodzącego
Konieczne jest zatrzymanie samo- chodu.
Odczekać do chwili ochłodzenia sil-
nika w celu uzupełnienia poziomupłynu.
Układ chłodzenia znajduje się pod ciśnieniem.
W celu otworzenia go i uzupełnienia
płynu, aby uniknąć poparzenia,
należy obrócić korek do pierwszego
wcięcia w celu doprowadzenia do
spadku ciśnienia.
Po wyrównaniu ciśnienia, odkręcić
korek całkowicie i uzupełnić poziompłynu.
Skontaktować się z serwisem
PEUGEOT.
Kontrolka korka wlewu paliwa
Kontrolka zapala się gdy
korek jest źle zakręcony lub
gdy go w ogóle nie ma.
WASZ PEUGEOT 406 W SZCZEGÓŁACH
130
