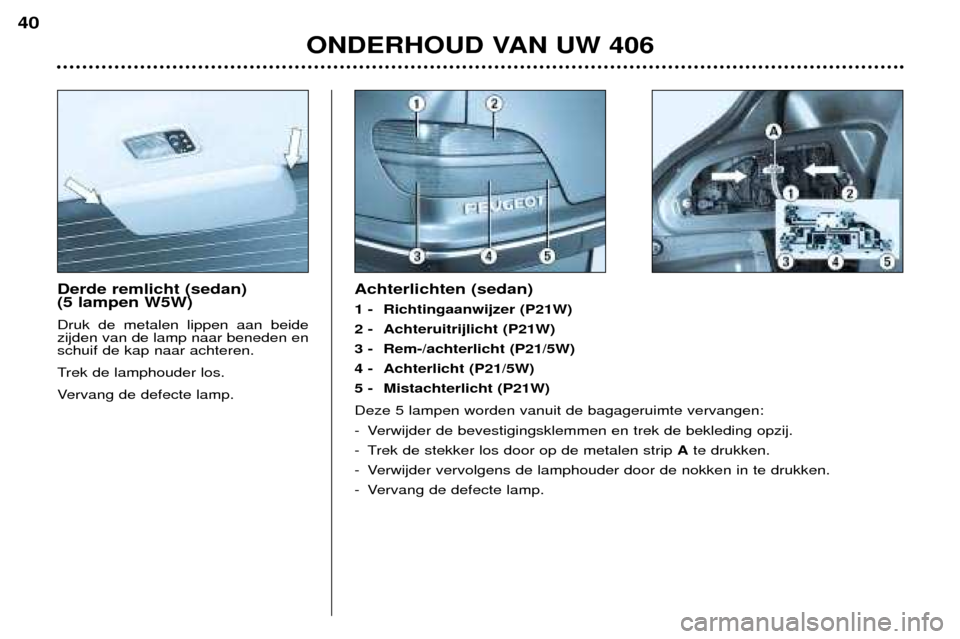

Derde remlicht (sedan) (5 lampen W5W) Druk de metalen lippen aan beide zijden van de lamp naar beneden enschuif de kap naar achteren.
Trek de lamphouder los.
Vervang de defecte lamp.Achterlichten (sedan)
1 - Richtingaanwijzer (P21W)
2 - Achteruitrijlicht (P21W)
3 - Rem-/achterlicht (P21/5W)
4 - Achterlicht (P21/5W)
5 - Mistachterlicht (P21W) Deze 5 lampen worden vanuit de bagageruimte vervangen:
- Verwijder de bevestigingsklemmen en trek de bekleding opzij.
- Trek de stekker los door op de metalen strip
Ate drukken.
- Verwijder vervolgens de lamphouder door de nokken in te drukken.
- Vervang de defecte lamp.
ONDERHOUD VAN UW 406
40

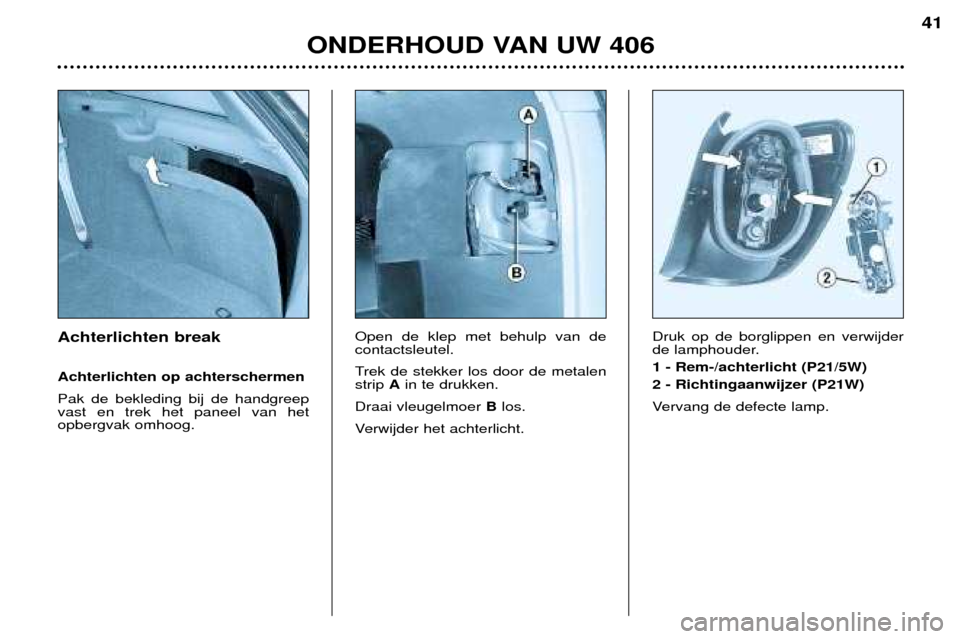

Achterlichten break Achterlichten op achterschermen Pak de bekleding bij de handgreep vast en trek het paneel van hetopbergvak omhoog.Open de klep met behulp van decontactsleutel.
Trek de stekker los door de metalen strip
Ain te drukken.
Draai vleugelmoer Blos.
Verwijder het achterlicht. Druk op de borglippen en verwijder
de lamphouder. 1 - Rem-/achterlicht (P21/5W)2 - Richtingaanwijzer (P21W)
Vervang de defecte lamp.
ONDERHOUD VAN UW 406
41

Achterlichten op achterklep Open het klepje.Neem de stekker los door aan lip A
te trekken.Draai de beide moeren los.Knijp de beide borglippen Bsamen
en verwijder de lamp. Verwijder de lamphouder door de borglippen
Cin te drukken.
Vervang de defecte lamp.
1 - Achterlicht (P21/5W).
2 - Achteruitrijlicht (P21W).3 - Mistachterlicht (P21W). Kentekenplaatverlichting (W5W)
Verwijder het lampglas.
Vervang de defecte lamp.
ONDERHOUD VAN UW 406
42

ZEKERINGEN VERVANGEN De zekeringenkasten bevinden zich onder het dashboard en in de motor-ruimte. Zekeringenkast dashboard Draai de 3 schroeven een kwart omwenteling met een muntstuk los.
Trek aan hendel Aen kantel het dek-
sel om bij de zekeringen te komen. Verwijderen en plaatsen van een zekering
Voordat u een zekering vervangt, dient u eerst de oorzaak van de storing op te sporen en te (laten) verhelpen. De nummers van de zekeringen zijn aangegevenop de zekeringenkast. Maak gebruik van de in de kast aangebrachte speciale tang
A.
Vervang een zekering altijd door een zekering met dezelfde stroomsterkte.
Goed Defect Tang A
Neem het onderste dashboardpaneel los om bij de intelligente servicecentrale (ISC) te komen.
Zekering Ampère Functies A 20 A Vergrendelen/ontgrendelen - supervergrendeling.
B 10 A Mistachterlicht.
C 40 A Verwarming buitenspiegels.
D 15 A Ruitenwisser achter
E 30 A Elektrisch bediende ruiten
F 15 A Voeding instrumentenpaneel,
display, autoradio, navigatiesysteem, airconditioning.
ONDERHOUD VAN UW 406
43

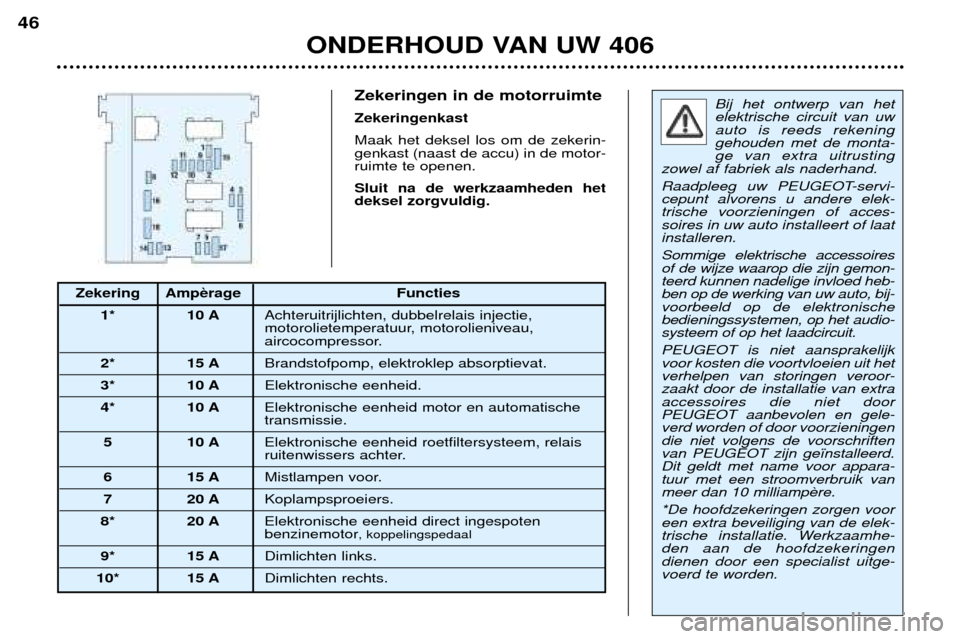

Zekeringen in de motorruimte ZekeringenkastMaak het deksel los om de zekerin- genkast (naast de accu) in de motor-ruimte te openen. Sluit na de werkzaamheden het deksel zorgvuldig.Bij het ontwerp van het elektrische circuit van uwauto is reeds rekeninggehouden met de monta-ge van extra uitrusting
zowel af fabriek als naderhand.
Raadpleeg uw PEUGEOT-servi- cepunt alvorens u andere elek-trische voorzieningen of acces-soires in uw auto installeert of laatinstalleren. Sommige elektrische accessoires of de wijze waarop die zijn gemon-teerd kunnen nadelige invloed heb-ben op de werking van uw auto, bij-voorbeeld op de elektronischebedieningssystemen, op het audio-systeem of op het laadcircuit. PEUGEOT is niet aansprakelijk voor kosten die voortvloeien uit hetverhelpen van storingen veroor-zaakt door de installatie van extraaccessoires die niet door PEUGEOT aanbevolen en gele-verd worden of door voorzieningendie niet volgens de voorschriftenvan PEUGEOT zijn geïnstalleerd.Dit geldt met name voor appara-tuur met een stroomverbruik vanmeer dan 10 milliampère. *De hoofdzekeringen zorgen voor een extra beveiliging van de elek-
trische installatie. Werkzaamhe-den aan de hoofdzekeringendienen door een specialist uitge-voerd te worden.
Zekering Ampèrage Functies
1* 10 A Achteruitrijlichten, dubbelrelais injectie,
motorolietemperatuur, motorolieniveau,
aircocompressor.
2* 15 A Brandstofpomp, elektroklep absorptievat.
3* 10 AElektronische eenheid.
4* 10 A Elektronische eenheid motor en automatische
transmissie.
5 10 A Elektronische eenheid roetfiltersysteem, relais
ruitenwissers achter.
6 15 A Mistlampen voor.
7 20 AKoplampsproeiers.
8* 20 A Elektronische eenheid direct ingespoten
benzinemotor, koppelingspedaal
9* 15 A Dimlichten links.
10* 15 A Dimlichten rechts.
ONDERHOUD VAN UW 406
46

Zekering AmpèrageFuncties
11* 10AGrootlicht links.
12* 10 A Grootlicht rechts.
13* 15 AClaxon.
14 10 ARuitensproeiers voor en achter.
15* 30A Bobine, ruitenwissers, lambdasonde, oliedruk, injectiesysteem.
16* 30 A Luchtpomp, motorolietemperatuur, motorolieniveau, werking remlichten, dynamo, sensor
water in brandstof, bediening relais injectie.
17* 30 A Elektrische verstelbare passagiersstoel.
18 40 A Aanjager airconditioning, startmotor, lage snelheid ruitenwissers voor.
ONDERHOUD VAN UW 406
47

Zekering AmpèrageFuncties
1 shuntCentraal airbagsysteem.
25 ASchakelaar ventilatie.
3 10 A Instrumentenpaneel.
45 ASignaal + na contact voor intelligente servicecentrale.
5– Niet gebruikt.
6 10 ASchakelaars stuurkolom.
7 15 A Sirene alarminstallatie.
8 10 A Navigatiesysteem.
95 ASignaal + accu voor intelligente servicecentrale.
10 15A Autoradio.
11 10 ADerde remlicht.
12 10 A Remlicht rechts.
13 20 ARuitbediening aan bestuurderszijde.
14 30 AVoeding ruitbediening achter.
15 –+ accu stekkerdoos trekhaak.
16 20 AGeheugen stoelverstelling.
17 20 A Elektrisch verstelbare stoel aan passagierszijde.
18 10 A Verlichting aansteker, display, verlichting schakelaars en asbak, schakelstandindicatie
(automatische transmissie).
Zekeringenkast dashboard
ONDERHOUD VAN UW 406
44

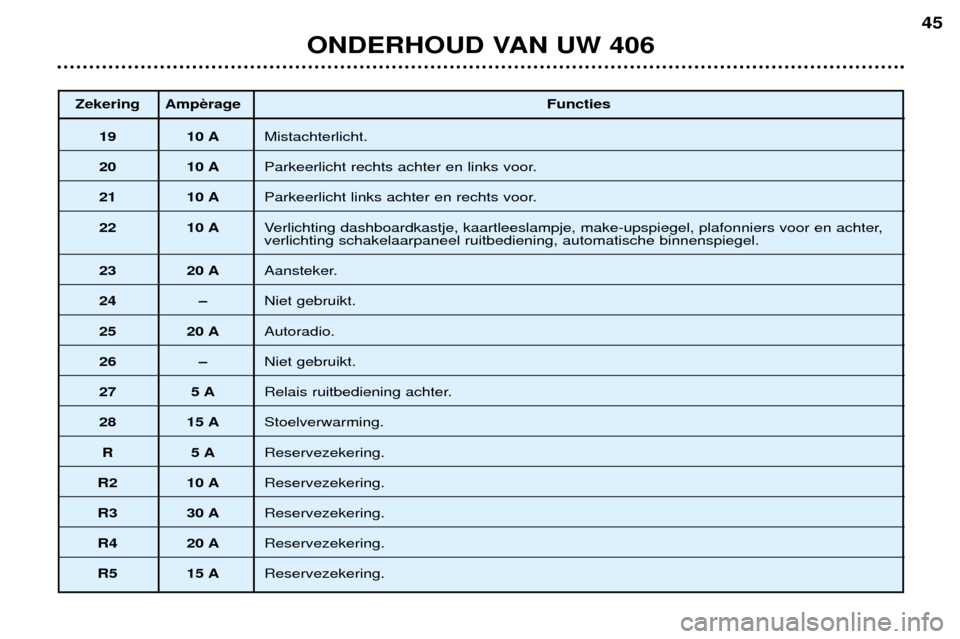

Zekering AmpèrageFuncties
19 10 AMistachterlicht.
20 10 AParkeerlicht rechts achter en links voor.
21 10 AParkeerlicht links achter en rechts voor.
22 10 A Verlichting dashboardkastje, kaartleeslampje, make-upspiegel, plafonniers voor en achter,
verlichting schakelaarpaneel ruitbediening, automatische binnenspiegel.
23 20 A Aansteker.
24 –Niet gebruikt.
25 20 AAutoradio.
26 –Niet gebruikt.
27 5 ARelais ruitbediening achter.
28 15 AStoelverwarming.
R5 AReservezekering.
R2 10 A Reservezekering.
R3 30 AReservezekering.
R4 20 AReservezekering.
R5 15 A Reservezekering.
ONDERHOUD VAN UW 406
45

ACCU Laden met behulp van een acculader:
- maak de accupoolklemmen los,
- volg de aanwijzingen van de fabrikant op de acculader,
- sluit de accukabels weer aan, te beginnen met de (–) kabel,
- controleer of de accupolen en de klemmen schoon zijn. Indien ze bedekt zijnmet een (witte of groene) oxidatielaag, neem dan de accukabels los en reinig de polen en de klemmen.
Starten met een hulpaccu:
- sluit eerst de rode kabel aan op de (+) polen van de beide accu's,
- sluit de groene of zwarte kabel op de (–) pool van de hulpaccu aan,
- sluit het andere uiteinde van de groene of zwarte kabel op een zo ver mogelijk van de accu verwijderd massapunt van de te starten auto aan.
Stel de startmotor in werking en start de motor.
Wacht tot de motor stationair draait en neem dan de kabels los.
- Maak de accupoolklemmen niet los bij draaiende motor.
- Laad de accu niet op zonder de accukabels los te nemen.
- Sluit het schuifdak voordat de accupoolklemmen worden losge- maakt. Als het schuifdak na het weer aansluiten niet goed werkt, dient deze als volgt te worden gereset: draai de knop in de standmaximaal gekanteld en druk hem lang in.
- Zet, elke keer nadat de accukabels weer zijn aangesloten, het contact AAN en wacht 1 minuut alvorens de motor te starten, zodat de elektronische sys-
temen geïnitialiseerd kunnen worden. Raadpleeg uw PEUGEOT-service-punt als er zich na deze handeling toch nog problemen voordoen.
Het is raadzaam de accu los te koppelen als uw auto langer dan een maand buiten gebruik is.
Spaarstand Als de motor is afgezet en de sleutel gedurende ongeveer een half uur inde stand “contact aan” of “acces-soires” staat, worden een aantalelektrische voorzieningen (displays,instrumentenpaneel, verklikker-lampjes, plafonniers, ruitbediening,ruitenwissers……) automatisch uit-geschakeld om te voorkomen dat deaccu leegraakt. Als de elektrische voorzieningen in de spaarstand staan, dient de motorte worden gestart alvorens dezeopnieuw gebruikt kunnen worden.
ONDERHOUD VAN UW 406
48

INBOUWEN VAN LUIDSPREKERS
Er is ruimte voor het inbouwen van:
- luidsprekers met een diameter van165 mm in de voorportieren,
- en tweeters met een diameter van 55 mm in het dashboard,
- speciale elliptische luidsprekers achter in de sedan,
- luidsprekers met een diameter van 100 mm achter in de break.
Raadpleeg hiervoor uw PEUGEOT- servicepunt. Aansluiten van de stekkers A1
: Vrij.
A2 : Niet gebruiken.
A3 : Niet gebruiken.
A4 : Niet gebruiken.
A5 : Vrij.
A6 :(+) Accessoires.
A7 :(+) Permanent.
A8 : Massa. B1 : (+)
Luidspreker rechts achter.
B2 : (-) Luidspreker rechts achter.
B3 : (+) Luidspreker rechts voor en
tweeter.
B4 : (-) Luidspreker rechts voor en
tweeter.
B5 : (+) Luidspreker links voor en
tweeter.
B6 : (-) Luidspreker links voor en
tweeter.
B7 : (+) Luidspreker links achter.
B8 : (-) Luidspreker links achter.
ONDERHOUD VAN UW 406
49
AUTORADIO MONTEREN Uw auto is af fabriek voorzien van:
- dakantenne,
- coaxiale antennekabel,
- basisontstoring,
- bedrading voor luidsprekers vóór,
- bedrading voor luidsprekers achter
en tweeters,
- 2 stekkers (8-polig).
