Peugeot 406 Break 2002 Handleiding (in Dutch)

ONDERHOUD VAN UW 406
29

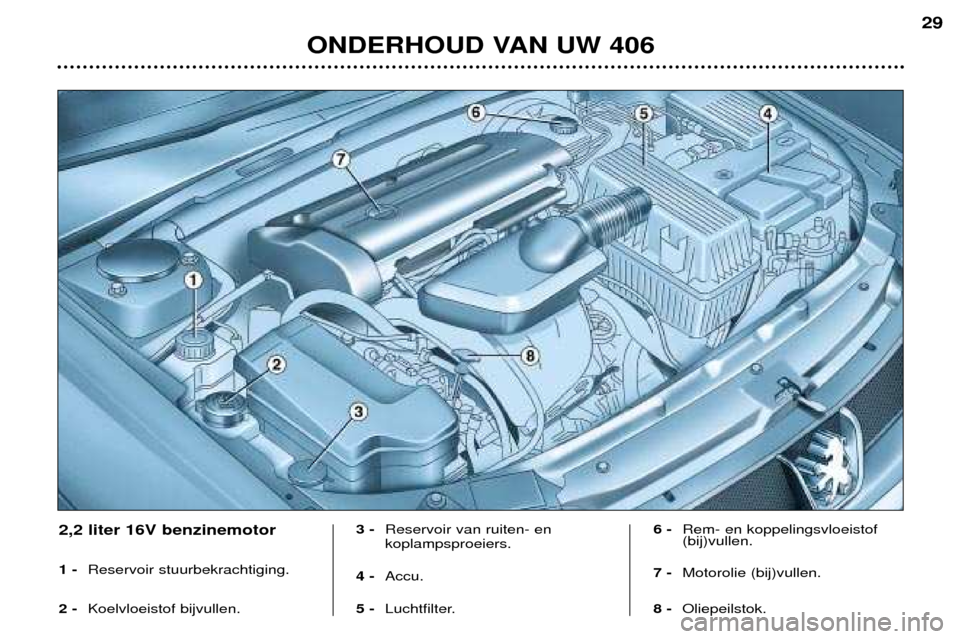

2,2 liter 16V benzinemotor 1 -Reservoir stuurbekrachtiging.
2 - Koelvloeistof bijvullen. 3 -
Reservoir van ruiten- en koplampsproeiers.
4 - Accu.
5 - Luchtfilter. 6 -
Rem- en koppelingsvloeistof (bij)vullen.
7 - Motorolie (bij)vullen.
8 - Oliepeilstok.

ONDERHOUD VAN UW 406
30

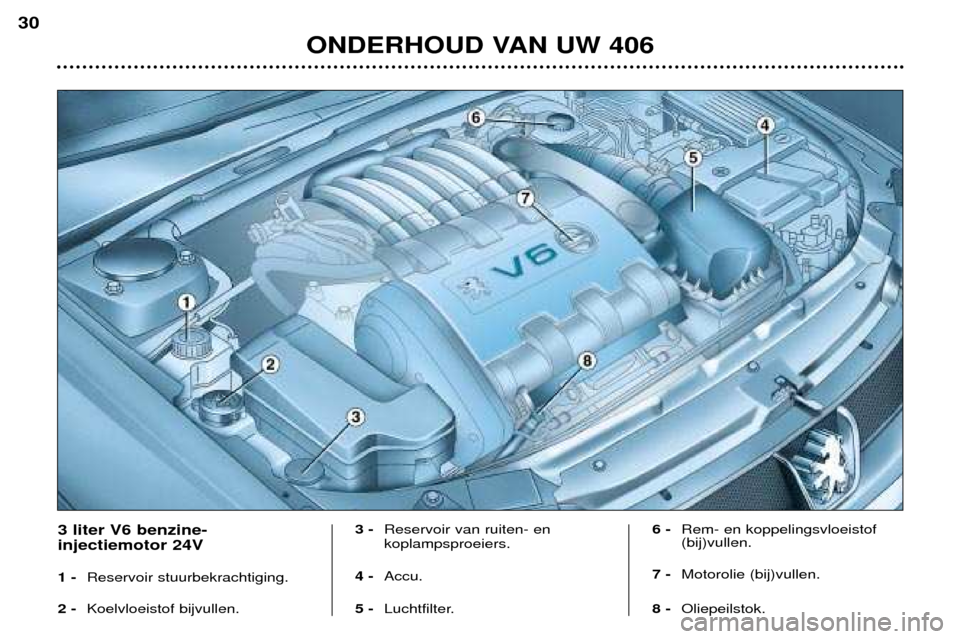

3 liter V6 benzine- injectiemotor 24V 1 - Reservoir stuurbekrachtiging.
2 - Koelvloeistof bijvullen. 3 -
Reservoir van ruiten- en koplampsproeiers.
4 - Accu.
5 - Luchtfilter. 6 -
Rem- en koppelingsvloeistof (bij)vullen.
7 - Motorolie (bij)vullen.
8 - Oliepeilstok.

ONDERHOUD VAN UW 406
31

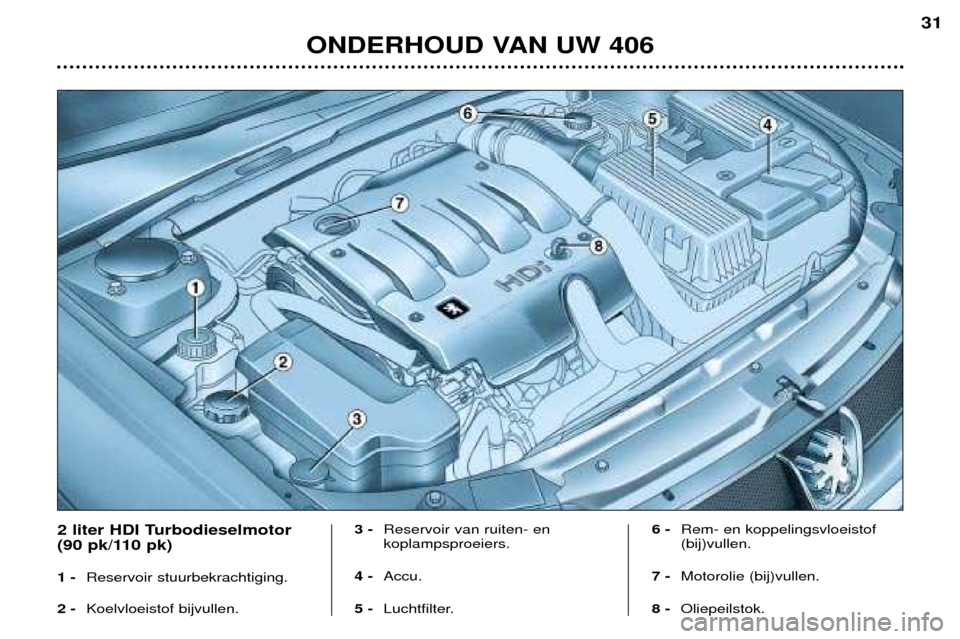

2 liter HDI Turbodieselmotor
(90 pk/110 pk) 1 -Reservoir stuurbekrachtiging.
2 - Koelvloeistof bijvullen. 3 -
Reservoir van ruiten- en koplampsproeiers.
4 - Accu.
5 - Luchtfilter. 6 -
Rem- en koppelingsvloeistof(bij)vullen.
7 - Motorolie (bij)vullen.
8 - Oliepeilstok.

ONDERHOUD VAN UW 406
32
2,2 liter 16V HDI turbodieselmotor 1 - Reservoir stuurbekrachtiging.
2 - Koelvloeistof bijvullen. 3 -
Reservoir van ruiten- en koplampsproeiers.
4 - Accu.
5 - Luchtfilter. 6 -
Rem- en koppelingsvloeistof(bij)vullen.
7 - Motorolie (bij)vullen.
8 - Oliepeilstok.

NIVEAUS CONTROLEREN Motor Controle van het motorolieniveauRegelmatig controleren en tussen twee ver- versingen eventueel olie bijvullen (maximumolieverbruik: 0,5 liter per 1000 km.) De controle dient bij koude motor en hori- zontaal geplaatste wagen te geschieden.2 merktekens op de peilstok: A= maxi.
B = mini.
Olie verversen: volgens het PEUGEOT-
onderhoudsschema.
- Oliepeilstok (handbediend). Het oliepeil mag nooit boven het max. merkteken A
uitkomen.
- Olieniveaumeter in het instrumentenpa- neel.
Keuze van de viscositeit De olie dient in ieder geval aan de voorges- chreven kwaliteitsnormen te voldoen.
ONDERHOUD VAN UW 406
34
Oliefilter
Vervang het oliefilterelement regel- matig, volgens het onderhoudssche-ma. Afgewerkte olie
Vermijd langdurig contact met de huid. Gooi geen afgewerkte olie in afvoer- systemen, in het water of op degrond.
Voor het behoud van de bedrijfsze- kerheid van de motor en het emis-sieregelsysteem mag in geen gevaleen middel aan de motorolie wordentoegevoegd. Remmen en koppeling Controle van rem- en koppelingsvloeistof:
- Het niveau dient steeds boven het merkteken DANGER van het reservoir te staan.
- Raadpleeg bij een sterke daling van het remvloeistofniveau onmid-
dellijk uw PEUGEOT-servicepunt.
Remvloeistof verversen
- De remvloeistof dient volgens de voorgeschreven intervallen te wor- den ververst.
- Gebruik remvloeistof die door de constructeur is goedgekeurd enaan de DOT4-normen voldoet. Koelcircuit Gebruik uitsluitend de door de constructeur goedgekeurde koelv-loeistof. De koelventilator zorgt voor koeling van de koelvloeistof als de motorwarm is: wacht voor werkzaamhe-den aan het koelsysteem tenminste1 uur nadat de motor is afgezet,omdat de ventilator ook nog kan(gaan) werken als de sleutel uit hetcontactslot is verwijderd en omdathet koelsysteem onder druk staat. Draai bij pech de dop tot het eerste tandje los om de druk te laten onts-
nappen. Als de druk weg is, verwij-der dan de dop en vul koelvloeistofbij.

ONDERHOUD VAN UW 406
35
Gebruik uitsluitend door Automobiles PEUGEOTgoedgekeurde producten Om de werking van
belangrijke organen als de stuur- bekrachtiging en het remsysteemte optimaliseren, selecteert enbiedt PEUGEOT specifieke pro-ducten aan. Reservoir stuurbekrachtiging Open het reservoir bij koude motor (omgevingstemperatuur), het vloeis-tofniveau dient boven het MINI endichtbij het MAXI merkteken testaan. Reservoir ruiten- en koplampsproeiers Gebruik voor een optimale reiniging en voor uw eigen veiligheid uitslui-
tend door PEUGEOT goedgekeurdeproducten (4,5 liter of 9 liter metkoplampsproeiers). Accu Laat uw accu voor de winter door
een PEUGEOT-servicepunt contro-leren. Luchtfilter Periodiek vervangen is een vereiste. Als u in stofrijke gebieden rijdt,moet het luchtfilter twee keer zovaak vervangen worden.Remblokken De slijtage van de remblokken is sterk afhankelijk van de rijstijl, vooralbij stadsverkeer en veel korte ritten.Hierdoor kan het noodzakelijk blijken
om de remblokken vaker, tussen
twee onderhoudscontroles door, telaten controleren. Handrem Bij een te grote slag van de handrem of bij een merkbare verminderingvan de werking van dit systeem iseen afstelling, zonodig tussen tweeonderhoudsbeurten, noodzakelijk. Laat het systeem door een
PEUGEOT-servicepunt controleren. Handgeschakelde versnellingsbak Niet verversen. Controleer het niveau volgens het onderhoudssche-
ma van de constructeur. Automatische transmissie Niet verversen. Laat het niveau door
een PEUGEOT-servicepunt volgenshet onderhoudsschema en de voor-geschreven procedure controleren.

ONDERHOUD VAN UW 406
36
WIEL VERWISSELEN
Toegang tot het reservewiel en de krik Sedan:til de vloerbekleding in de
bagageruimte op met de haak. Zet de haak vast achter het rubber van
het kofferdeksel. Break: draai de beide schroeven in
de afdekplaat met de contactsleutel of een muntje een kwart omwente-
ling los. Til de plaat op en haak hemachter het rubber van de achterklep. Familiale: klap de achterbank op de
3e zitrij omhoog en til de bekleding op om bij het reservewiel te kunnenkomen. Gereedschap 1 -
Wielsleutel.
2 - Centreerpen.
3 - Verlengstuk wielsleutel/hulpstuk voor verwijderen wieldop.
4 - Krik.
5 - Afneembaar sleepoog.
6 - Gereedschap voor verwijderenwieldop van lichtmetalen velgen.
7 - Gereedschap voor verwijderensierdop.
De steun van het gereedschap dienttevens als bevestiging voor de vloer-plaat van de bagageruimte. Brengde steun weer aan om vervormingvan de vloerplaat te voorkomen. Bevestig het reservewiel met behulp van de riem om lawaai te voorkomenen voor uw veiligheid in geval van eenfrontale botsing. Demonteren
- Zet de auto op een horizontale,
stabiele en stroeve ondergrond.
- Zet de handrem vast en schakel de eerste versnelling of de achteruit in (bij automatische transmissiestand P).
- Verwijder de wieldop door de haak 3 in de opening voor het ventiel te
steken en de wieldop los te trek-ken. Steek het gereedschap 6in
één van de gaten en trek de mid-delste wieldop los bij auto's metlichtmetalen velgen 8.
- Draai de bouten één omwenteling los.
Bij auto's met lichtmetalen velgen 8 dienen eerst de chromen sierdop-
pen te worden verwijderd voordat dewielbouten worden losgedraaid (ziepagina "Bijzonderheden lichtmetalenvelgen" in dit hoofdstuk).

ONDERHOUD VAN UW 406
37
- De krik is zodanig gevormd datdeze snel onder de auto geplaatst kan worden en zich ook weer evensnel laat verwijderen. Neem de krikuit de gereedschapssteun en vouwdeze dicht door op de uiteinden A
te drukken. Plaats de kop van dekrik in een van de vier steunpuntenE aan de onderzijde (bij het te ver-
wisselen wiel) en vouw de krikopen door aan de uiteinden Ate
trekken.
- Draai de krik verder uit met de wielsleutel 1en het verlengstuk 3.
- Verwijder de bovenste bout en plaats de centreerpen 2.
- Draai de wielbouten geheel los en verwissel het wiel. Terugplaatsen
- Plaats het wiel met behulp van de
centreerpen.
- Draai de wielbouten met de hand vast en verwijder de centreerpen.
- Draai de wielbouten met de sleutel enigszins vast.
- Laat de krik zakken en verwijder deze dan.
- Draai de wielbouten met de sleutel vast.
- Plaats de wieldop (behalve bij een noodreservewiel), begin bij de ope- ning voor het ventiel en druk dewieldop rondom met de hand vast.
Verwissel een wiel uit veiligheidsoverwegingenalleen:
- op een horizontale, stabiele en stroeve ondergrond,
- met aangetrokken handrem
- met de eerste versnelling of de achteruit ingeschakeld (bij auto- matische transmissie stand P).
- ga nooit onder een auto liggen die alleen op de krik steunt(gebruik bokken).
Na het verwisselen van het wiel
- laat zo snel mogelijk het aanhaal- moment van de wielbouten en de bandenspanning van het reser-
vewiel door een PEUGEOT-ser-vicepunt controleren.
- laat de lekke band zo spoedig mogelijk repareren en verwisselhem met het reservewiel.
Familiale: Het noodreservewiel is voorzien van een 125/80R15-band en dientalleen voor tijdelijk gebruik: ban-denspanning 4,2 bar en maximumsnelheid 80 km/h.

ONDERHOUD VAN UW 406
38
Anti-diefstalbouten* Als de velgen zijn voorzien van anti- diefstalbouten (één per wiel), dient ueerst met behulp van het gereed-schap 7de chromen dop en vervol-
gens de plastic huls te verwijderenalvorens de bout los te draaien metbehulp van een van de twee dops-leutels (die u bij aflevering van uwauto heeft gekregen gelijktijdig metde reservesleutel en de codekaart)en de wielsleutel 1.
Opmerking: noteer de op de dops-
leutel gegraveerde code nauwkeu-rig. Met deze code kunt u bij uw
PEUGEOT-dealer een nieuwe dops-leutel verkrijgen.
* Volgens uitvoering en land van bestemming.Bijzonderheden lichtmetalen velgen Sierdoppen De wielbouten van de lichtmetalen velgen zijn voorzien van chromensierdoppen.
Voordat de wielbouten worden los- gedraaid dienen de sierdoppen metbehulp van het gereedschap 7te
worden verwijderd.Montage van het reservewiel Indien uw auto is voorzien van een reservewiel met stalen velg, is hetnormaal dat bij het monteren de rin-
gen van de bouten de velg niet
raken. Als de bouten volledig zijnaangedraaid zorgt het conischedraagvlak van de bouten voor debevestiging van het reservewiel. Montage van winterbanden Als u op uw auto winterbanden met stalen velgen wilt monteren, dient u
speciale bouten te gebruiken, die
verkrijgbaar zijn bij uw PEUGEOT-
dealer.

De amberkleurige lampen moeten worden vervan-gen door lampen metdezelfde kleur en eigen-schappen.
Onder bepaalde klimatologischeomstandigheden (lage temperatu-ren, vocht), ontstaat er condens-
vorming aan de binnenzijde vanhet glas van de lampen ; dit verd-
wijnt binnen enkele minuten nahet inschakelen van de verlich-ting.
LAMPEN VERVANGEN
1 - Dimlicht
2 - Grootlicht 2 lampen (H7-55W)
- Druk de lip in en trek de beschermkap van de defecte lamp los.
- Neem de stekker los.
- Druk op het uiteinde van de borglip om deze los te maken. Vervang de lamp.
- Let bij het monteren op de goede stand van de nokjes en controleer of de bor- glip stevig vastzit.
- Sluit de stekker weer aan.
- Plaats de beschermkap weer.
3 - Parkeerlicht (W5W)
Draai de lamphouder met de hendel en trek deze los. Vervang de lamp.
4 - Richtingaanwijzer (P21W)
Draai de lamphouder een kwart omwenteling en trek hem los. Vervang de lamp. Opmerking: Raak H7-lampen uitsluitend met een droge doek aan.
Om de lampen aan de linkerzijde gemakkelijker te bereiken wordt aanbevolen de beschermkap van de accu te verwijderen. Zijknipperlicht (WY5W)
- Trek aan de achterzijde van het
kunststof glas en maak het geheel los.
- Draai de stekker een kwart omwenteling en trek hem los.
- Vervang de lamp.
