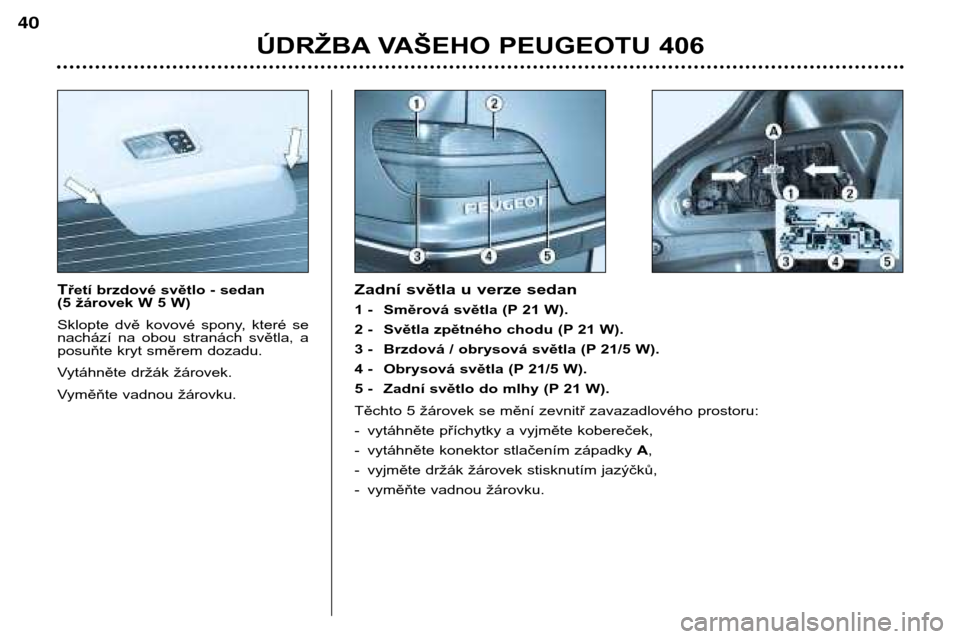

Třetí brzdové světlo - sedan
(5 žárovek W 5 W)
Sklopte dvě kovové spony, které se
nachází na obou stranách světla, a
posuňte kryt směrem dozadu.
Vytáhněte držák žárovek.
Vyměňte vadnou žárovku. Zadní světla u verze sedan
1 - Směrová světla (P 21 W).
2 - Světla zpětného chodu (P 21 W).
3 - Brzdová / obrysová světla (P 21/5 W).
4 - Obrysová světla (P 21/5 W).
5 - Zadní světlo do mlhy (P 21 W).
Těchto 5 žárovek se mění zevnitř zavazadlového prostoru:
- vytáhněte příchytky a vyjměte kobereček,
- vytáhněte konektor stlačením západky
A,
- vyjměte držák žárovek stisknutím jazýčků,
- vyměňte vadnou žárovku.
ÚDRŽBA VAŠEHO PEUGEOTU 406
40

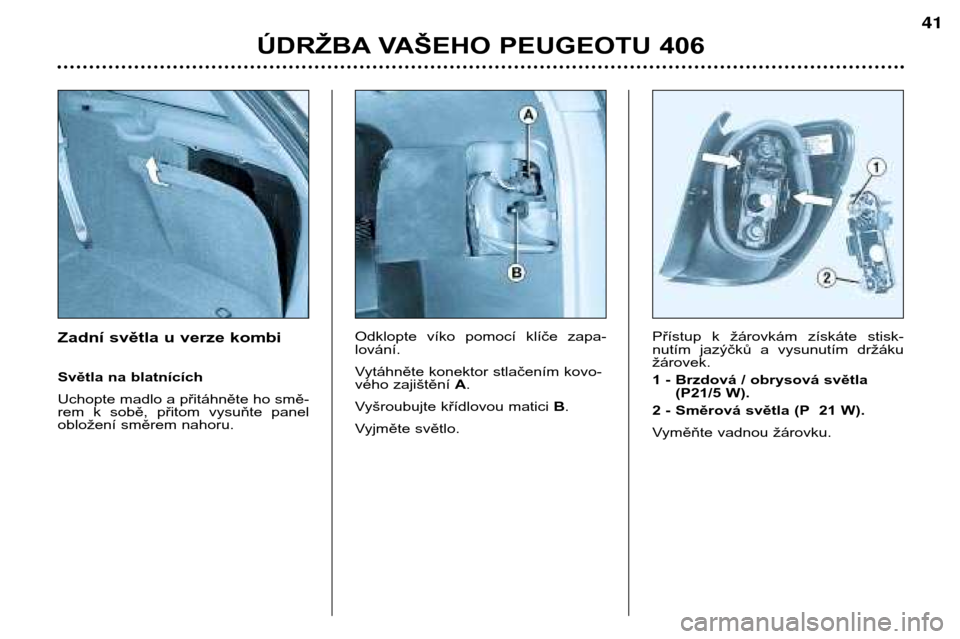

Zadní světla u verze kombi
Světla na blatnících
Uchopte madlo a přitáhněte ho smě-
rem k sobě, přitom vysuňte panel
obložení směrem nahoru.Odklopte víko pomocí klíče zapa-lování.
Vytáhněte konektor stlačením kovo-
vého zajištění
A.
Vyšroubujte křídlovou matici B.
Vyjměte světlo. Přístup k žárovkám získáte stisk-
nutím jazýčků a vysunutím držákužárovek.
1 - Brzdová / obrysová světla
(P21/5 W).
2 - Směrová světla (P 21 W).
Vyměňte vadnou žárovku.
ÚDRŽBA VAŠEHO PEUGEOTU 406
41

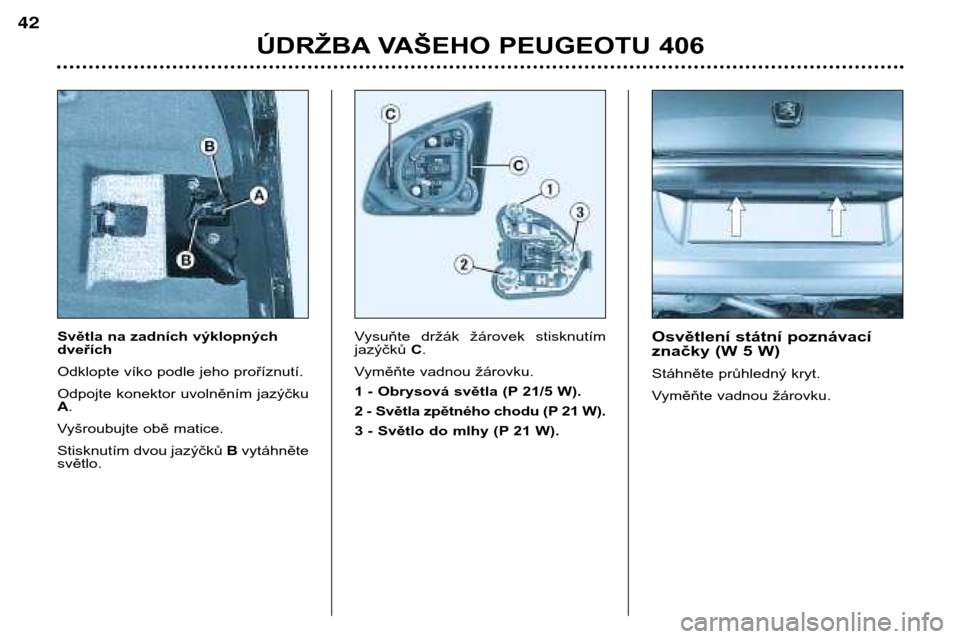

Světla na zadních výklopných dveřích
Odklopte víko podle jeho proříznutí.
Odpojte konektor uvolněním jazýčku A.
Vyšroubujte obě matice.
Stisknutím dvou jazýčků Bvytáhněte
světlo. Vysuňte držák žárovek stisknutím jazýčků
C.
Vyměňte vadnou žárovku.
1 - Obrysová světla (P 21/5 W).
2 - Světla zpětného chodu (P 21 W).
3 - Světlo do mlhy (P 21 W). Osvětlení státní poznávací
značky (W 5 W)
Stáhněte průhledný kryt.
Vyměňte vadnou žárovku.
ÚDRŽBA VAŠEHO PEUGEOTU 406
42

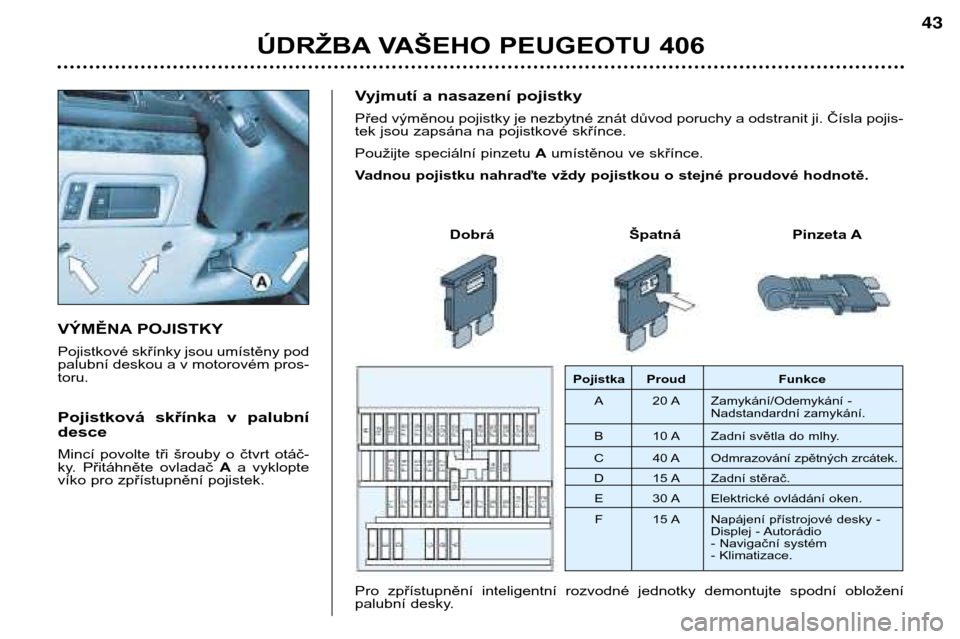

VÝMĚNA POJISTKY
Pojistkové skřínky jsou umístěny pod palubní deskou a v motorovém pros-toru.
Pojistková skřínka v palubní desce
Mincí povolte tři šrouby o čtvrt otáč-
ky. Přitáhněte ovladač Aa vyklopte
víko pro zpřístupnění pojistek. Vyjmutí a nasazení pojistky
Před výměnou pojistky je nezbytné znát důvod poruchy a odstranit ji. Čísla pojis-
tek jsou zapsána na pojistkové skřínce.
Použijte speciální pinzetu
Aumístěnou ve skřínce.
Vadnou pojistku nahraďte vždy pojistkou o stejné proudové hodnotě.
Dobrá Špatná Pinzeta A
Pro zpřístupnění inteligentní rozvodné jednotky demontujte spodní obložení
palubní desky.
Pojistka Proud Funkce A 20 A Zamykání/Odemykání - Nadstandardní zamykání.
B 10 A Zadní světla do mlhy.
C 40 A Odmrazování zpětných zrcátek.
D 15 A Zadní stěrač. E 30 A Elektrické ovládání oken.
F 15 A Napájení přístrojové desky - Displej - Autorádio
- Navigační systém
- Klimatizace.
ÚDRŽBA VAŠEHO PEUGEOTU 406
43

Pojistky v motorovém prostoru
Pojistková skřínka
Odjištěním krytu získáte přístup k
pojistkám ve skřínce umístěné v
motorovém prostoru (vedle baterie).
Po zásahu uzavřete velmi pečlivě kryt.Elektrický obvod vozu je
proveden tak, aby fungoval
se sériovým nebo doda-
tečně montovaným elek-
trickým příslušenstvím.
Před instalováním dalšího elektric-
kého vybavení nebo příslušenství
do svého vozidla konzultujte servis
PEUGEOT.
Některá elektrická příslušenství
nebo způsob jejich montáže
mohou negativně ovlivnit funkci
vozidla, tj. ovládacích elektro-
nických obvodů, obvodu autorádia
a nabíjecího obvodu.
Automobilka PEUGEOT odmítá
odpovědnost za náklady na opra-
vu vozidla nebo za poškození jeho
funkce způsobené nainstalováním
dodatečného příslušenství, které
není dodáváno a doporučeno
automobilkou PEUGEOT a nebylo
namontováno dle předpisů auto-
mobilky PEUGEOT, zvláštěpak
přístrojů se spotřebou vyšší než
10 miliampér.
* Maxi pojistky jsou dodatečnou
ochranou elektrických systémů.
Jakýkoliv zásah musí být prove-
den v servisu PEUGEOT.

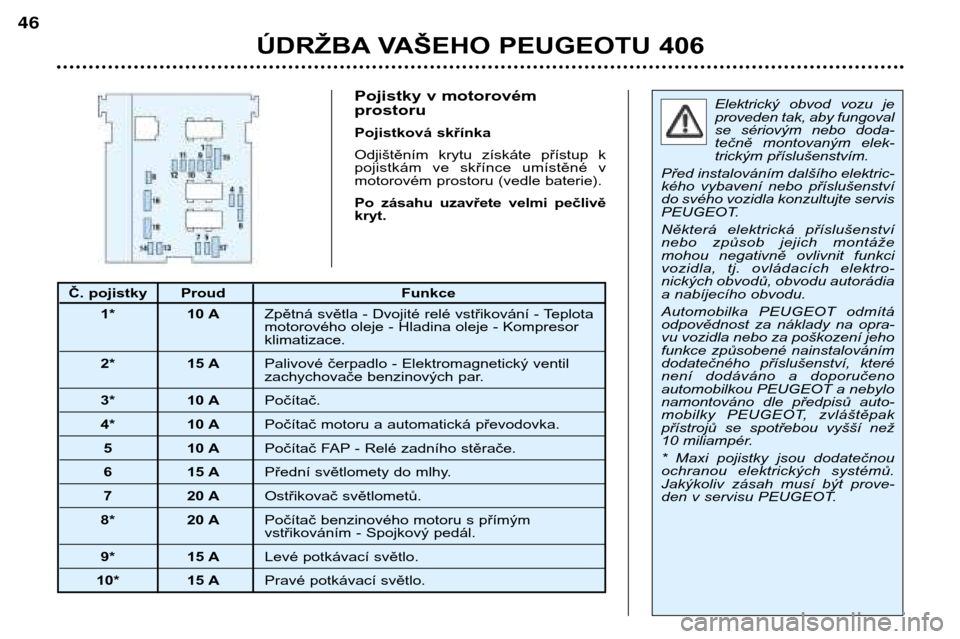

Č. pojistky Proud Funkce
1* 10 A Zpětná světla - Dvojité relé vstřikování - Teplota
motorového oleje - Hladina oleje - Kompresor
klimatizace.
2* 15 A Palivové čerpadlo - Elektromagnetický ventil
zachychovače benzinových par.
3* 10 A Počítač.
4* 10 APočítač motoru a automatická převodovka.
5 10 APočítač FAP - Relé zadního stěrače.
6 15 APřední světlomety do mlhy.
7 20 AOstřikovač světlometů.
8* 20 A Počítač benzinového motoru s přímým
vstřikováním - Spojkový pedál.
9* 15 A Levé potkávací světlo.
10* 15 A Pravé potkávací světlo.
ÚDRŽBA VAŠEHO PEUGEOTU 406
46

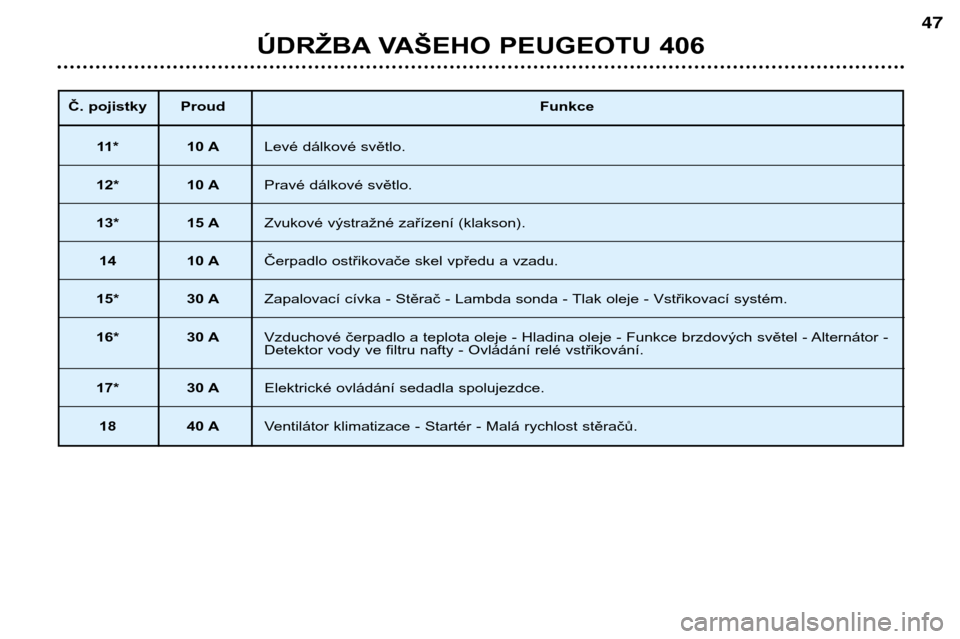

Č. pojistky Proud Funkce
11* 10 ALevé dálkové světlo.
12* 10 A Pravé dálkové světlo.
13* 15 AZvukové výstražné zařízení (klakson).
14 10 AČerpadlo ostřikovače skel vpředu a vzadu.
15* 30 A Zapalovací cívka - Stěrač - Lambda sonda - Tlak oleje - Vstřikovací systém.
16* 30 A Vzduchové čerpadlo a teplota oleje - Hladina oleje - Funkce brzdových světel - Alternátor -
Detektor vody ve filtru nafty - Ovládání relé vstřikování.
17* 30 A Elektrické ovládání sedadla spolujezdce.
18 40 A Ventilátor klimatizace - Startér - Malá rychlost stěračů.
ÚDRŽBA VAŠEHO PEUGEOTU 406
47

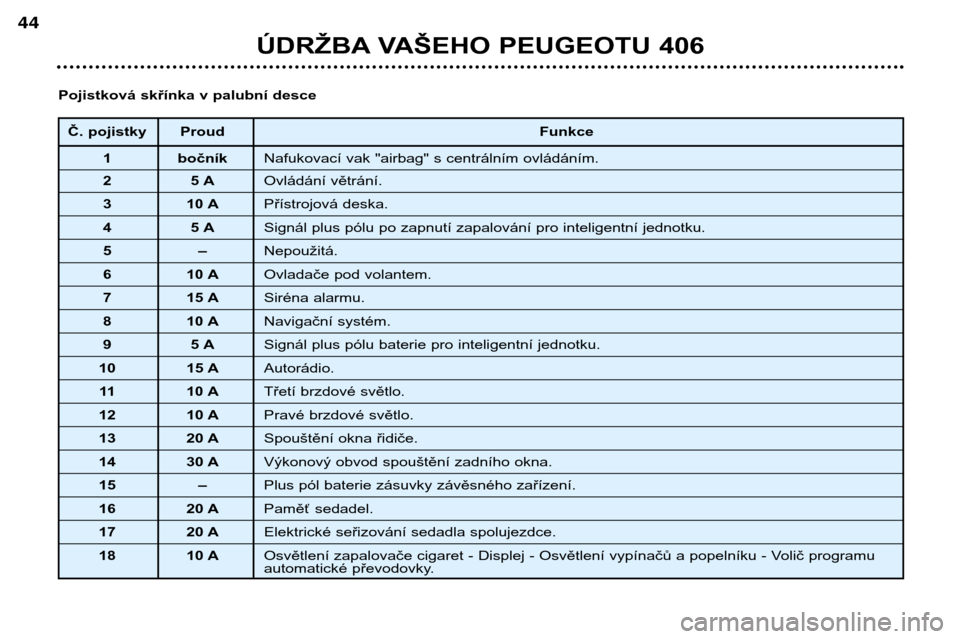

Č. pojistky Proud Funkce
1 bočníkNafukovací vak "airbag" s centrálním ovládáním.
25 A Ovládání větrání.
3 10 A Přístrojová deska.
45 A Signál plus pólu po zapnutí zapalování pro inteligentní jednotku.
5– Nepoužitá.
6 10 AOvladače pod volantem.
7 15 ASiréna alarmu.
8 10 ANavigační systém.
95 A Signál plus pólu baterie pro inteligentní jednotku.
10 15 A Autorádio.
11 10 ATřetí brzdové světlo.
12 10 A Pravé brzdové světlo.
13 20 ASpouštění okna řidiče.
14 30 AVýkonový obvod spouštění zadního okna.
15 –Plus pól baterie zásuvky závěsného zařízení.
16 20 APaměť sedadel.
17 20 AElektrické seřizování sedadla spolujezdce.
18 10 A Osvětlení zapalovače cigaret - Displej - Osvětlení vypínačů a popelníku - Volič programu
automatické převodovky.
Pojistková skřínka v palubní desce
ÚDRŽBA VAŠEHO PEUGEOTU 406
44

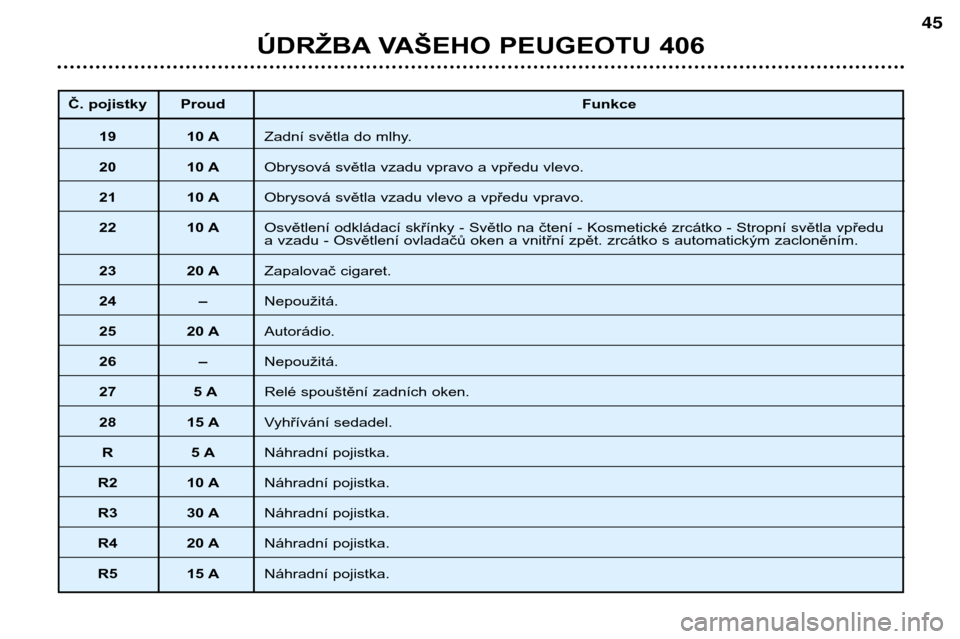

Č. pojistky Proud Funkce
19 10 AZadní světla do mlhy.
20 10 AObrysová světla vzadu vpravo a vpředu vlevo.
21 10 AObrysová světla vzadu vlevo a vpředu vpravo.
22 10 A Osvětlení odkládací skřínky - Světlo na čtení - Kosmetické zrcátko - Stropní světla vpředu
a vzadu - Osvětlení ovladačů oken a vnitřní zpět. zrcátko s automatickým zacloněním.
23 20 A Zapalovač cigaret.
24 –Nepoužitá.
25 20 AAutorádio.
26 –Nepoužitá.
27 5 ARelé spouštění zadních oken.
28 15 AVyhřívání sedadel.
R5 A Náhradní pojistka.
R2 10 A Náhradní pojistka.
R3 30 ANáhradní pojistka.
R4 20 ANáhradní pojistka.
R5 15 A Náhradní pojistka.
ÚDRŽBA VAŠEHO PEUGEOTU 406
45

BATERIE
Dobití baterie nabíječkou: -odpojte baterii,
- dodržujte návod k použití stanovený výrobcem nabíječ ky,
- baterii připojte počínaje svorkou záporného pólu ( Ð),
- ověřte čistotu pólů a svorek. Jsou-li pokryty síranem (bělavé nebo nazelenalé usazeniny), demontujte je a očistěte.
Nastartování s pomocí jiné baterie:
- připojte červený kabel ke svorkám kladného pólu (+) obou baterií,
- jeden konec zeleného nebo černého kabelu připojte ke svorce záporného pólu (Ð ) pomocné baterie,
- připojte druhý konec zeleného nebo černého kabelu ke kostřicímu bodu star- tovaného vozidla, co nejdále od baterie.
Zapněte startér, nechte točit motor.
Počkejte na návrat na volnoběžné otáčky a poté odpojte kabely.
- Neodpojujte svorky za chodu motoru.
- Nenabíjejte baterii bez odpojení svorek.
- Před odpojením baterie zavřete otvírací střechu. Jestliže střecha po
opětném připojení baterie nefunguje normálně, musíte ji znovu akti-
vovat otočením ovladače do polohy maximálního vyklopení a jeho dlouhýmstisknutím.
- Po opětném připojení baterie zapněte zapalování a vyčkejte před zapnutím startéru 1 minutu, aby se mohly aktivovat elektronické systémy vozidla. Nic-
méně, pokud se po této manipulaci vyskytnou malé poruchy, obraťte se na
servis PEUGEOT.
Doporučujeme odpojit baterii, je-li vozidlo odstaveno na dobu delší než jeden měsíc.
Ekonomický režim
V případě, že motor neběží a klíček
ve spínací skříňce je v pozici “jízda”
nebo “příslušenství” se přibližně po
půlhodině automaticky vypnou elek-
trická zařízení (displeje, ukazatele
na přístrojové desce, kontrolky,
stropní světla, stahování oken,
stěrače....) , aby se nevybila baterie.
V případě, že elektrické přístroje jsou v ekonomickém režimu, opětov-
ně je uvedete do činnosti nastar-
továním motoru.
ÚDRŽBA VAŠEHO PEUGEOTU 406
48

MONTÁŽ REPRODUKTORŮ
Připravená instalace umožňuje namon- tovat:
- reproduktory průměru 165 mm dopředních dveří,
- výškové reproduktory průměru 55 mm do palubní desky,
- zvláštní eliptické reproduktory do zadního prostoru sedanu,
- reproduktory průměru 100 mm do zadního prostoru kombi.

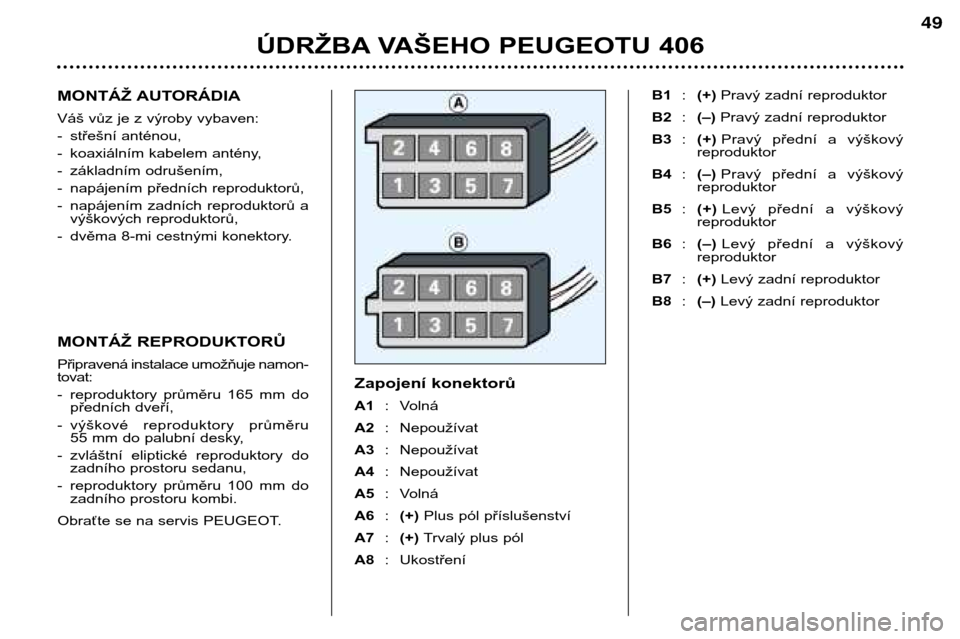

Obraťte se na servis PEUGEOT. Zapojení konektorů A1
: Volná
A2 : Nepoužívat
A3 : Nepoužívat
A4 : Nepoužívat
A5 : Volná
A6 :(+) Plus pól příslušenství
A7 :(+) Trvalý plus pól
A8 : Ukostření B1
:(+) Pravý zadní reproduktor
B2 :(–) Pravý zadní reproduktor
B3 :(+) Pravý přední a výškový
reproduktor
B4 :(–) Pravý přední a výškový
reproduktor
B5 :(+) Levý přední a výškový
reproduktor
B6 :(–) Levý přední a výškový
reproduktor
B7 :(+) Levý zadní reproduktor
B8 :(–) Levý zadní reproduktor
ÚDRŽBA VAŠEHO PEUGEOTU 406
49
MONTÁŽ AUTORÁDIA
Váš vůz je z výroby vybaven:
- střešní anténou,
- koaxiálním kabelem antény,
- základním odrušením,
- napájením předních reproduktorů,
- napájením zadních reproduktorů a
výškových reproduktorů,
- dvěma 8-mi cestnými konektory.
