Peugeot 406 Break 2003 Handleiding (in Dutch)

17-02-2003
Verklikkerlampje handrem en te laag remvloeistofniveau en elektronische remdrukregelaar Gaat elke keer dat het contact wordt aangezet branden.
Wijst op hetzij :
Ð een (iets) aangetrokken handrem.
en gekoppeld aan het verklikkerlampje verplicht stoppen (STOP) :
Ð een te laag remvloeistofniveau in het reservoir (als het lampje ook brandt als de handrem niet gebruikt wordt).
Ð een storing in de elektronische remdrukregelaar als het tegelijk met het ver- klikkerlampje ABS brandt.
Stop onmiddellijk.
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampje antiblokkeersysteem (ABS)Gaat elke keer dat het contact wordt aangezet gedurende 3 seconden branden.Als het lampje bij een snelheid van meer dan 12 km/h gaat branden, wijst dit op een storing in het antiblokkeersysteem.
De normale remwerking met rembekrachtiging blijft toch behouden.
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampje storing roetfilter(dieselmotor)
Dit verklikkerlampje gaat aan in com- binatie met een geluidssignaal. Het verklikkerlampje gaat knipperen als het roetfilter overbelast is of alsde motor te lang stationair gedraaidheeft (witte rook uit de uitlaat). Hetroetfilter kan verstopt raken alsdezelfde gebruiksomstandighedenaanhouden. Ga, als de rijomstandigheden het toelaten, minstens drie minutenlang met een snelheid van meerdan 60 km/h rijden. Als het verklikkerlampje gaat bran- den, raadpleeg dan zo snel mogelijk
een PEUGEOT-servicepunt. Verklikkerlampje voorremblokslijtage Laat voor uw eigen veiligheid de remblokken zo snel mogelijk vervan- gen als dit lampje gaat branden.
UW 406 IN DETAIL
131
Verklikkerlampje werking ElektronischStabiliteitsprogramma(ESP)
Het verklikkerlampje gaat knipperenals het systeem in werking treedt. Het verklikkerlampje blijft branden als het systeem is uitgeschakeld ofals er een storing optreedt.

17-02-2003
Verklikkerlampje uitschakelen airbagaan passagierszijde Het verklikkerlampje gaat
branden in combinatie met een geluidssignaal en een bericht op de
multifunctionele display. Als de airbag aan passagierszijde is uitgeschakeld, gaat het verklikker-lampje bij het aanzetten van het con-tact branden en gaat niet uit. Raadpleeg in alle gevallen dat het
lampje knippert een PEUGEOT-servicepunt.
Verklikkerlampje airbags Het verklikkerlampje gaat bij het aanzetten van het con-
tact gedurende 6 seconden branden. Als het lampje bij draaiende motor gaat branden, klinkt er tevens eengeluidssignaal en verschijnt er eenbericht op de multifunctionele displaydat aangeeft wat de oorzaak is vande storing aan de airbags voor of dezij-airbags.
Raadpleeg uw PEUGEOT-servicepunt.
* Volgens motoruitvoering.
Verklikkerlampje water in brandstoffilter
(dieselmotor ; afhankelijk van land van bestemming)
Raadpleeg zo snel mogelijk een PEUGEOT-servicepunt.
Er bestaat kans op schade aan het inspuitsysteem. Verklikkerlampje voorgloeien dieselmotorAls de temperatuur al hoog genoeg is, gaat het lampje niet branden en kunt u de motor direct starten.
Als het lampje brandt, wacht dan met het starten van de motor tot het lampje uit gaat. Verklikkerlampje zelfdiagnose motor* Gaat elke keer dat het contact wordt aangezet branden. Als dit lampje tijdens het draaien van de motor blijft branden, duidt dit op
een defect in de emissieregeling.Als het tijdens het draaien van de motor knippert, duidt dit op een storing in het injectie-/ontstekingssysteem. Er bestaat kans op grote schade aan de katalysa-tor (alleen benzinemotor).
Raadpleeg zo snel mogelijk een PEUGEOT-servicepunt. Verklikkerlampje laden van de accuGaat elke keer dat het contact wordt aangezet branden.
Als het lampje bij een draaiende motor brandt, kan dit wijzen op :
Ð een storing in het laadcircuit.
Ð loszittende aansluitingen van de accu of de startmotor.
Ð een gebroken of te slappe dynamoriem.
Ð een defecte dynamo.
Raadpleeg een PEUGEOT-servicepunt.
UW 406 IN DETAIL
132

17-02-2003
Verklikkerlampje geopend portierAls de motor draait, geeft het verklikkerlampje aan dateen portier niet goed geslo-ten is en dat de bagage-ruimte geopend is.
Verklikkerlampje startblokkering Geeft een defect in de wer- king van de elektronische
startblokkering aan. Raadpleeg een
PEUGEOT-servicepunt.
Verklikkerlampje brandstofreserve Als dit lampje gaat branden, kunt u nog
ongeveer 50 km met de resterendehoeveelheid brandstof rijden (tankin-
houd : ca. 70 liter). Koelvloeistoftemperatuurmeter Wijzer in zone
A, de temperatuur is
in orde.Wijzer in zone B, de temperatuur is
te hoog. Het verklikkerlampje ver-
plicht stoppen (STOP) gaat knippe-ren. Stop onmiddellijk.
Raadpleeg een PEUGEOT-service- punt.
Verklikkerlampje veiligheidsgordels Dit lampje gaat branden als de motor draait en de bestuur-der zijn veiligheidsgordel nietheeft vastgemaakt. UW 406 IN DETAIL
133

17-02-2003
Verklikkerlampje geopend portierAls de motor draait, geeft het verklikkerlampje aan dateen portier niet goed geslo-ten is en dat de bagage-ruimte geopend is.
Verklikkerlampje startblokkering Geeft een defect in de wer- king van de elektronische
startblokkering aan. Raadpleeg een
PEUGEOT-servicepunt.
Verklikkerlampje brandstofreserve Als dit lampje gaat branden, kunt u nog
ongeveer 50 km met de resterendehoeveelheid brandstof rijden (tankin-
houd : ca. 70 liter). Koelvloeistoftemperatuurmeter Wijzer in zone
A, de temperatuur is
in orde.Wijzer in zone B, de temperatuur is
te hoog. Het verklikkerlampje ver-
plicht stoppen (STOP) gaat knippe-ren. Stop onmiddellijk.
Raadpleeg een PEUGEOT-service- punt.
Verklikkerlampje veiligheidsgordels Dit lampje gaat branden als de motor draait en de bestuur-der zijn veiligheidsgordel nietheeft vastgemaakt. UW 406 IN DETAIL
133

17-02-2003

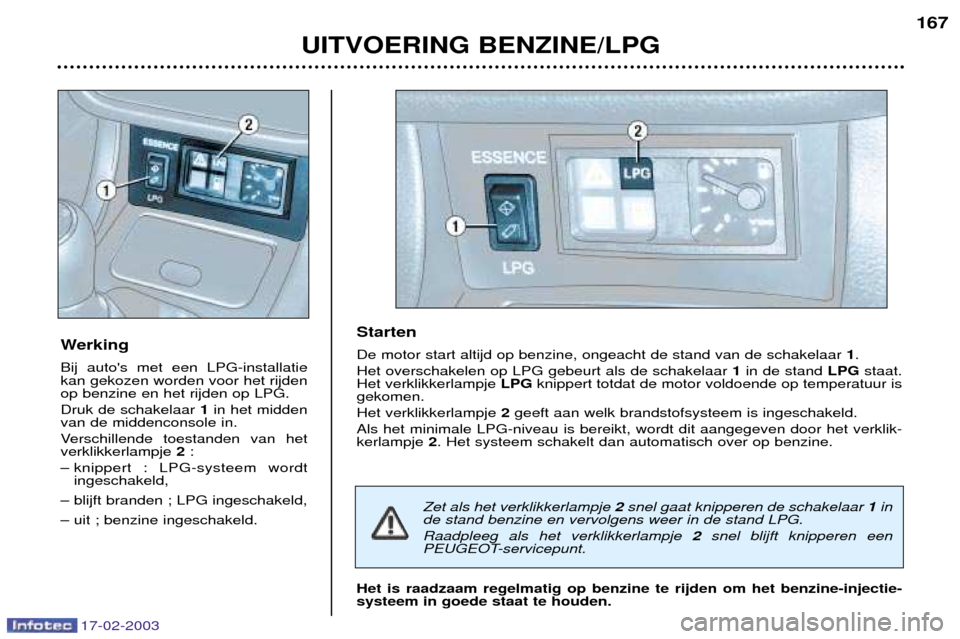

UITVOERING BENZINE/LPG167
Werking Bij auto's met een LPG-installatie kan gekozen worden voor het rijdenop benzine en het rijden op LPG. Druk de schakelaar 1in het midden
van de middenconsole in.
Verschillende toestanden van het verklikkerlampje 2 :
Ð knippert : LPG-systeem wordt ingeschakeld,
Ð blijft branden ; LPG ingeschakeld, Ð uit ; benzine ingeschakeld.
Starten De motor start altijd op benzine, ongeacht de stand van de schakelaar 1.
Het overschakelen op LPG gebeurt als de schakelaar 1in de stand LPGstaat.
Het verklikkerlampje LPGknippert totdat de motor voldoende op temperatuur is
gekomen. Het verklikkerlampje 2geeft aan welk brandstofsysteem is ingeschakeld.
Als het minimale LPG-niveau is bereikt, wordt dit aangegeven door het verklik- kerlampje 2. Het systeem schakelt dan automatisch over op benzine.
Het is raadzaam regelmatig op benzine te rijden om het benzine-injectie-systeem in goede staat te houden. Zet als het verklikkerlampje
2snel gaat knipperen de schakelaar 1in
de stand benzine en vervolgens weer in de stand LPG. Raadpleeg als het verklikkerlampje 2snel blijft knipperen een
PEUGEOT-servicepunt.

17-02-2003
Dimmer dashboard-verlichting
Druk, tijdens het branden van de ver- lichting, op de knop om de sterktevan de dashboardverlichting te ver-
anderen. Als de verlichting de zwak-ste (of felste) stand heeft bereikt, laatdan de knop los en druk deze ver-volgens opnieuw in om de verlichtingweer feller (of zwakker) te maken. Laat de knop los zodra de gewenste lichtsterkte is bereikt.
Nulstelling dagteller
Druk, terwijl het con- tact aan is, de knop
in. Display op het instrumentenpaneel
Dit heeft na het aanzetten van het contact, 3 verschillende functies :
- motorolieniveaumeter,
- onderhoudsintervalindicator,
- kilometerteller. Motorolieniveaumeter Bij het aanzetten van het contact, wordt eerst het motorolieniveau gedurende ongeveer 5 seconden weergegeven en wordt vervolgens de onderhoudsinter-valindicator 5 seconden weergegeven.
Maximum Als bij controle van het olieniveau met de peilstok blijkt dat er inderdaad te veel olie aanwezig is, kan dit ernstige schade aande motor veroorzaken.
Raadpleeg snel een PEUGEOT-servicepunt. Minimum Controleer het olieniveau met de peilstok en vul zonodig olie bij. De aanwijzing is alleen betrouwbaar als de auto op een vlakke,horizontale ondergrond staat en de motor minstens 10 minutenniet heeft gedraaid.
Te laag motoroliepeil
Vul het olieniveau onmiddellijk bij. Er bestaat grote kans op ern- stige motorschade.
UW 406 IN DETAIL
134

17-02-2003
Display BDit kan de volgende informatie weergeven :
Ð de tijd,
Ð de datum,
Ð de buitentemperatuur (het symbool ¡C knippert bij kans op gladheid),
Ð informatie van de autoradio,
Ð controle op geopende portieren. Het display geeft aan of een portier, de ach-terklep of de motorkap geopend is en of de tankdop ontbreekt.
Ð waarschuwingen (bijv. : "acculading niet in orde") of berichten (bijv. : "brand- stoftank vullen") die tijdelijk worden weergegeven, kunnen worden gewist door op knop 1of 2te drukken,
Ð de boordcomputer. Instellen van de gegevensDruk knop 1in en houd deze gedurende 2 seconden ingedrukt. Het eerste gege-
ven knippert en kan worden veranderd.Hierna kunnen door het indrukken van knop 1achereenvolgens de verschillen-
de gegevens geselecteerd worden :
Ð de taal,
Ð de snelheidseenheden (km of mijl),
Ð de temperatuureenheden (graden Celsius of Fahrenheit),
Ð de tijdsaanduiding (in 12 of 24 uur),
Ð de uren,
Ð de minuten,
Ð het jaar,
Ð de maand,
Ð de dag. Door het indrukken van knop 2kan het geselecteerde gegeven worden gewij-
zigd. Houd de knop ingedrukt om de gegevens in een hoger tempo in te stellen.Als de knop gedurende 10 seconden niet wordt ingedrukt, geeft het display het basisscherm weer en zijn de wijzigingen opgeslagen.
UW 406 IN DETAIL 137

17-02-2003
Display CDeze kan de volgende informatie weergeven :
Ð de tijd.
Ð de datum.
Ð de buitentemperatuur (het symbool ¡C knippert bij kans op gladheid).
Ð informatie van de autoradio.
Ð controle op geopende portieren. Het display geeft aan of een portier, de
achterklep, of de motorkap geopend is.
Ð waarschuwingen die tijdelijk worden weergegeven (bijv. : "brandstoftank vullen") kunnen worden gewist met behulp van de afstandsbediening.
Ð de boordcomputer (zie volgende bladzijde).
Ð het navigatiesysteem (zie desbetreffende hoofdstuk).
Ð de naam van de straat waarin de auto zich bevindt (permanente plaatsbepa- ling).
Instellen van parameters Met behulp van de afstandsbediening kunnen de parameters ingesteld worden. De toegang tot de verschillende menu's is bij het navigatiesysteem beschreven. Permanente plaatsbepaling Deze functie geeft de naam van de straat waarin de auto zich bevindt weer als er geen navigatie plaatsvindt. Druk op de toets " MODE" van de afstandsbediening om de naam van de straat
waarin u zich nu bevindt weer te geven.Druk op de rechterpijl van de afstandsbediening om met de functie " zoom" op de
informatie in te zoomen.LET OP : De CD-Rom met cartografische gegevens moet in de speler zijn
geplaatst.
UW 406 IN DETAIL
138

17-02-2003
UW 406 IN DETAIL
60
AUTORADIO RB2
1 Ð Indrukken (achterzijde)
2 Ð Indrukken (achterzijde) Functie
Volume verhogen
Volume verlagen
1+2 Ð
Gelijktijdig indrukken
3 Ð IndrukkenOnderbreking van het geluid (mute) ; door op een willekeurigetoets te drukken keert het geluid terug Automatisch zoeken van zenders in oplopende volgorde
(radio) - Volgende nummer selecteren (CD en cassette)
4 Ð IndrukkenAutomatisch zoeken van zenders in aflopende volgorde
(radio) - Vorige nummer selecteren (CD en cassette)
5 Ð Op het uiteinde drukkenSelecteren van de geluidsbron (radio/cassette/CD-wisselaar)
6 Ð Draaien (rechtsom)Selecteren van een hogere opgeslagen zender (radio) - Selec-teren volgende CD-Omkeren van de afspeelrichting (cassette)
7 Ð Draaien (linksom)Selecteren van een lagere opgeslagen zender (radio) - Selecteren vorige CD - Omkeren van de afspeelrichting (cassette)
Hendel

17-02-2003
UW 406 IN DETAIL61
Toets Functie
A ON VOL AAN/UIT-schakelaar radio. Volumeregeling.
B RDS RDS-functie AAN/UIT.
Gedurende meer dan 2 seconden indrukken : aan-/uitzetten van regionale functie.
CTAStand TA AAN/UIT (voorrang voor verkeersinformatie).
D Geheel indrukken : versneld terugspoelen van cassette.
EGeheel indrukken : versneld vooruitspoelen van cassette.
D + E j k Gedeeltelijk indrukken : omkeren afspeelrichting van cassette.
jj kk Geheel indrukken : uitwerpen van cassette.
F Bassen/hoge tonen hoger instellen.
G Bassen/hoge tonen lager instellen
H AUDIO Instelling van bassen, hoge tonen, loudness, balans en fader.
I SRC Selectie van de geluidsbron : radio, cassette of CD-wisselaar.
Gedurende meer dan 2 seconden indrukken : afspelen CD (random-functie).
J kAutomatisch zoeken van zenders in oplopende volgorde.
Volgende nummer van CD selecteren.
K jAutomatisch zoeken van zenders in aflopende volgorde.
Vorige nummer van CD selecteren.
L MAN
Handmatige/automatische functie van de toetsen Ien Jvoor de radio.
M BND Selectie van golflengte FM1, FM2, FMast, AM.
ASTGedurende meer dan 2 seconden indrukken : automatisch opslaan van voorkeuzezenders (autostore).
1 tot 6 1 2 3 4 5 6 Selectie van een opgeslagen zender.
Gedurende meer dan 2 seconden indrukken : opslaan van een zender.
Selectie van een CD in de CD-wisselaar.
