Peugeot 406 Break 2003 Návod k obsluze (in Czech)
Manufacturer: PEUGEOT, Model Year: 2003, Model line: 406 Break, Model: Peugeot 406 Break 2003Pages: 177, velikost PDF: 2.77 MB
Page 1 of 177
17-02-2003
VÁŠ PEUGEOT 406 VE ZKRATCE 1
Strana
Sedadla, sedadlová lavice
111-122
Ovladače u volantu 124-126
Ukazatele na přístrojové desce 127-134
Topení, klimatizace 54-59
Zpětná zrcátka 142-143
Strana
Kontroly 26-33
Výměna žárovky 37-40Otevírání103-110
Klapka uzávěru palivové nádrže 11 0
Výměna kola 34-36
Každý model má pouze část z popisovaného příslušenství v závislosti na úrovni jeho vybavení a na charakteris-
tikách specifických pro zemi prodeje.
Page 2 of 177
17-02-2003
VÁŠ PEUGEOT 406 VE ZKRATCE
2
Page 3 of 177
17-02-2003

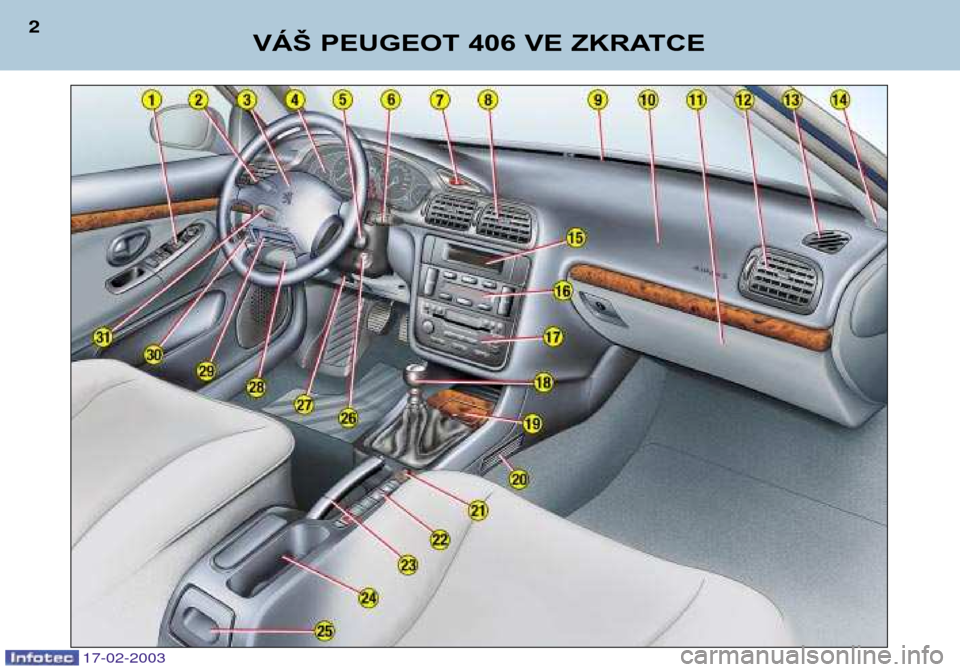

9 -Trysky pro odmrazování
čelního skla.
10 - Nafukovací vak spolujezdce.
11 - Odkládací skřínka.
12 - Boční směrovatelný otvor
topení a větrání s možností
nastavení intenzity prouduvzduchu.
13 - Tryska pro odmrazování
okna dveří.
14 - Místo pro výškový
reproduktor.
15 - Vícefunkční displej.
16 - Ovladače topení a klimatizace.
17 - Autorádio.
18 - Řadicí páka.
19 - Přední popelník. 20 -
Trysky topení prostoru u
nohou cestujících vzadu.
21 - Zapalovač cigaret.
22 - Ovladače vyhřívání sedadel.
Držák pro mince.
Ovladač neutralizace
nafukovacího vaku spolujezdce.
23 - Ruční brzda.
24 - Držák na pohárek.
25 - Popelník vzadu.
26 - Zámek řízení a spínacískřínka.
27 - Ovladač nastavení volantu.
28 - Pojistková skřínka.
29 - Ovladač dynamického řízení
stability (ASR/ESP).
30 - Nastavení výšky světelného
kuželu světlometů.
31 - Ovladač regulátoru rychlosti.
VÁŠ PEUGEOT 406 VE ZKRATCE
3
1 - Ovladače elektrických
zpětných zrcátek.
Ovladače otevírání oken.
Ovladač blokování posunu
zadních oken.
2 - Ovladač vnějšího osvětlení
a směrových světel.
Aktivace / neutralizace automatického
rozsvěcování světel.
3 - Nafukovací vak řidiče.
Zvukové výstražné znamení.
4 - Ukazatele na přístrojovédesce.
5 - Ovladač autorádia u volantu.
6 - Ovladač stěračů a ostřikovače.
Ovládání palubního počítače.
7 - Ovladač výstražných světel.
8 - Střední směrovatelné otvory
topení a větrání s možností
nastavení intenzity prouduvzduchu.
Page 4 of 177
17-02-2003
KLÍČE
Klíče slouží k nezávislému
zamykání a odemykání zámků
předních dveří a odkládací skřínky,
k přepínání ovladače neutralizace
nafukovacího vaku "airbagu" spo-
lujezdce a k zapínání zapalování.
Centrální zamykání
Klíčem zasunutým do zámku
dveří řidiče je možné zamknout a
odemknout současně všechny
dveře vozidla a zavazadlový
prostor.
Jestliže jsou jedny z předních
nebo zadních dveří otevřené, k
centrálnímu uzamknutí nedojde. Dálkový ovladač zajišťuje tytéž
funkce, ale nadálku.Dálkový ovladač Zamykání
Jedno stisknutí tlačítka
Adá povel
k zamknutí vozidla, které je
potvrzeno rozsvícením směrových
světel přibližně na dvě sekundy. Odemykání
Jedno stisknutí tlačítka Bdá
povel k odemknutí vozidla, které
je potvrzeno rychlým zablikáním
směrových světel. STARTOVÁNÍ MOTORU
Poloha STOP:
zapalování je vypnuté.
1. poloha - Zapnuté příslušenství:
zapalování je vypnuté, ale elek-
trické příslušenství může být včinnosti.
2. poloha - Jízda:
zapalování je zapnuté.
Poloha Startování:
zapnutí startéru.
VÁŠ PEUGEOT 406 VE ZKRATCE
4
Jednoduchý klíč Klíč s dálkovým
ovladačem
103
Page 5 of 177
Přední světlomety do mlhy a
zadní světlo do mlhy
(prstenec B)
Volba světel se provádí otáčením
impulzního prstence směrem
dopředu pro jejich rozsvícení a
směrem dozadu pro zhasnutí.
Stav světel je signalizovaný
kontrolkou na přístrojové desce.Přední světlomety do
mlhy (1. otočení prstence
směrem dopředu).
Přední světlomety
do mlhy a zadní
světlo do mlhy
(2. otočení prstence
směrem dopředu).
OVLADAČE POD VOLANTEM SVĚTLA
Přední a zadní
světla (prstenec A)
Světla jsou zhasnutá.
Obrysová světla.
Potkávací /
dálková světla. Automatické rozsvěcování světel. STĚRAČE Vpředu
2 Rychlé stírání (silný déšť).
1 Normální stírání (mírný déšť).
AUTO Automatické stírání.
0 Vypnuto.
∀ Jednotlivé setření.
Ostřikovač: přitáhněte ovladač
směrem k sobě. Vzadu
Přerušované
Vypnuto. stírání. Ostřikování.
VÁŠ PEUGEOT 406 VE ZKRATCE 5
124
Automatické stírání
V poloze
AUTO stěrače fungu-
jí automaticky a uzpůsobují
rychlost stírání intenzitě
dešťových srážek.
126
17-02-2003
Page 6 of 177
17-02-2003
Přední sedadla s elektrickým seřizováním
A-Podélné seřízení.
B - Seřízení sklonu sedáku.
C - Výškové seřízení.
D - Seřízení sklonu opěradla.
M - Uložení seřízené polohy dopaměti.
Zapněte zapalování a seřiďte
sedadlo a zpětná zrcátka.
Stiskněte současně tlačítka "M"
a "1" pro první předvolbu nebo
"M" a "2" pro druhou předvolbu.
1-Nastavení sedadla a zpětných
zrcátek do 1. předvo-
lené polohy.
2 - Nastavení sedadla a
zpětných zrcátek do
2. předvolené polohy.
VÁŠ PEUGEOT 406 VE ZKRATCE
6
SEDADLA
Přední sedadla s ručním seřizováním
1 -
Podélné seřízení.
2 - Seřízení sklonu sedáku.
3 - Výškové seřízení.
4 - Seřízení sklonu opěradla.
11 2111
Page 7 of 177
17-02-2003
VÁŠ PEUGEOT 406 VE ZKRATCE
8
BOČNÍ NAFUKOVACÍ
VAKY "AIRBAGY"
Boční nafukovací vaky jsou zabu-
dované v opěradlech předních
sedadel, na straně dveří.
Rozvinou se na té straně, na
které dojde k nárazu.
Kontrola funkce
Kontrola je zajištěna kontrolkou
na přístrojové desce.
Kontrolka se rozsvítí při každém
zapnutí zapalování na šestsekund.
Jestliže se kontrolka:- nerozsvítí při zapnutí zapa- lování,
- nezhasne po uplynutí šestisekund,
obraťte se na servis PEUGEOT.
Zásady platné pro
nafukovací vak spolujezdce
Vozidlo vybavené ovladačem pro neu-
tralizování vaku:
-jestliže upevníte
dětskou sedačku
zády ke směru
jízdy na sedadlospolujezdce,neutralizujte
nafukovací vak,
- pokud je v sedad-
le spolujezdce
dospělá osoba,
aktivujte vak.
U vozidla bez ovladače pro neutrali-
zování vaku: -neinstalujte dětskou
sedačku zády ke směru
jízdy na sedadlo spolu-
jezdce vpředu.
V každém případě neodkládejte na
palubní desku žádné předměty ani o ni
neopírejte nohy.
ČELNÍ NAFUKOVACÍ VAKY "AIRBAGY"
Neutralizace nafukovacího
vaku spolujezdce
Zasuňte klíč zapalování do ovladače1a otočte jej:
- do polohy "ON", nafukovací vak
spolujezdce je v pohotovosti,
- do polohy "OFF", nafukovací vak
spolujezdce je neutralizovaný.
Kontrola funkce
Kontrolka se rozsvítí při každém
zapnutí zapalování na šest sekund,
poté zhasne.
Při zapnutém zapalování (2. poloha
klíče) znamená rozsvícení této kontro-
lky, doprovázené zvukovým signálem ahlášením "Airbag spolujezdce neu-
tralizovaný" na vícefunkčním displeji,
že je nafukovací vak spolujezdce neu-
tralizovaný (poloha "OFF"ovladače).
Kontrolka zůstane svítit po celou dobu,
kdy je nafukovací vak neutralizovaný.
149
Page 8 of 177
17-02-2003
VÁŠ PEUGEOT 406 VE ZKRATCE 9
STROPNÍ SVĚTLO Zhasnuté.
Rozsvítí se při otevření
jedněch z dveří.
Svítí trvale, když je
klíč ve spínací skřínce
v poloze zapnutého
příslušenství nebozapalování.
Posunování po částech:
stisk-
něte vypínač nebo jej prěsuňte,
aniž byste překročili zvýšený
odpor. Posun okna se zastaví,
jakmile uvolníte vypínač.
Úplné automatické otevření
nebo zavření: stiskněte vypínač
nebo jej přesuňte až za bod
odporu. Jedno stisknutí dá povel
k úplnému otevření nebo zavřeníokna.
Funkce proti přiskřípnutí: jestliže
okno řidiče při zavírání narazí na
nějakou překážku, zastaví se a
sjede dolů.
1 - Elektrické ovládání okna
řidiče.
2 - Elektrické ovládání okna spolujezdce.
3 - Elektrické ovládání zadního levého okna.
4 - Elektrické ovládání zadního pravého okna.
5 - Neutralizace ovladačů oken umístěných na
zadních místech.
Pro zajištění bezpečnosti
dětí stiskněte ovladač 5pro
neutralizování pohybu zadní-
ch oken. Okna můžete takto
znehybnit v libovolné poloze.
První stisknutí aktivuje neu-
tralizaci a druhé ji dezaktivuje.
ELEKTRICKÉ OVLÁDÁNÍ OKEN
141145
Page 9 of 177
BEZPEČNOSTNÍ PÁSY
Seřízení výšky ukotvení
předních bezpečnostních pásů
Sevřete ovladač 1a posuňte jej.
Zapnutí bezpečnostních pásů
Přitáhněte pás přes sebe, potom
zasuňte sponu do zámku. VÁŠ PEUGEOT 406 VE ZKRATCE
7SEŘÍZENÍ VÝŠKY A
VZDÁLENOSTI VOLANTU
Odblokujte volant přitažením ovladače A.
Nastavte žádanou výšku a
vzdálenost a zajistěte volant
zatlačením ovladače Aaž na
doraz.ELEKTRICKÉ OVLÁDÁNÍ
VNĚJŠÍCH ZPĚTNÝCHZRCÁTEK
Otočením ovladače 6vpravo
nebo vlevo zvolte příslušné zrcátko.
Přesunutím ovladače ve čtyřech
směrech proveďte seřízení.
Elektrické přiklopení
zpětných zrcátek
Při zapnutém zapalování otočte ovladač 6do polohy A.
144123142
17-02-2003
Page 10 of 177
17-02-2003
KLAPKA UZÁVĚRU
PALIVOVÉ NÁDRŽE Otevření:přitáhněte páčku,
umístěnou na podlaze vlevo od
sedadla řidiče, až za bod odporu. Zavření: zaklapněte klapku
zvenku a ověřte, že je dobře zajištěná.
Čerpání paliva
Při čerpání paliva do nádrže musí být motor zastaven.
Na klapce je držáček pro odložení uzávěru.
Štítek nalepený na vnitřní straně klapky informuje o povolených nebo
zakázaných pohonných hmotách.
Objem nádrže je přibližně 70 litrů.
Kontrolka minimální zásoby paliva
Od okamžiku rozsvícení kontrolky zbývá palivo na ujetí nejméně 50 km.
VÁŠ PEUGEOT 406 VE ZKRATCE
14
OTEVÍRÁNÍ KAPOTY
MOTORU Zevnitř:
přitáhněte páčku.
Zvenku:
nadzvedněte páčku a
otevřete kapotu.
11 011 0
