Peugeot 406 Break 2003 Handleiding (in Dutch)

17-02-2003
UW 406 IN EEN OOGOPSLAG1
Blz.
Stoelen, achterbank 111-122
Schakelaars op stuurkolom 124-126
Instrumentenpaneel 127-134
Verwarming, airconditioning 54-59
Spiegels 142-143
Blz.
Controles 26-33
Lampen vervangen 37-40
Toegang tot de auto 103-110
Brandstoftankklep 110
Wiel verwisselen 34-36
In dit boekje worden alle mogelijke uitrustingen beschreven. Afhankelijk van de uitvoering en van de specifieke uitrustingen pe r
land waarvoor de auto bestemd is, kan voor iedere geleverde auto slechts een gedeelte van alle uitrustingen van toepassing zijn .

17-02-2003
UW 406 IN EEN OOGOPSLAG
2

17-02-2003

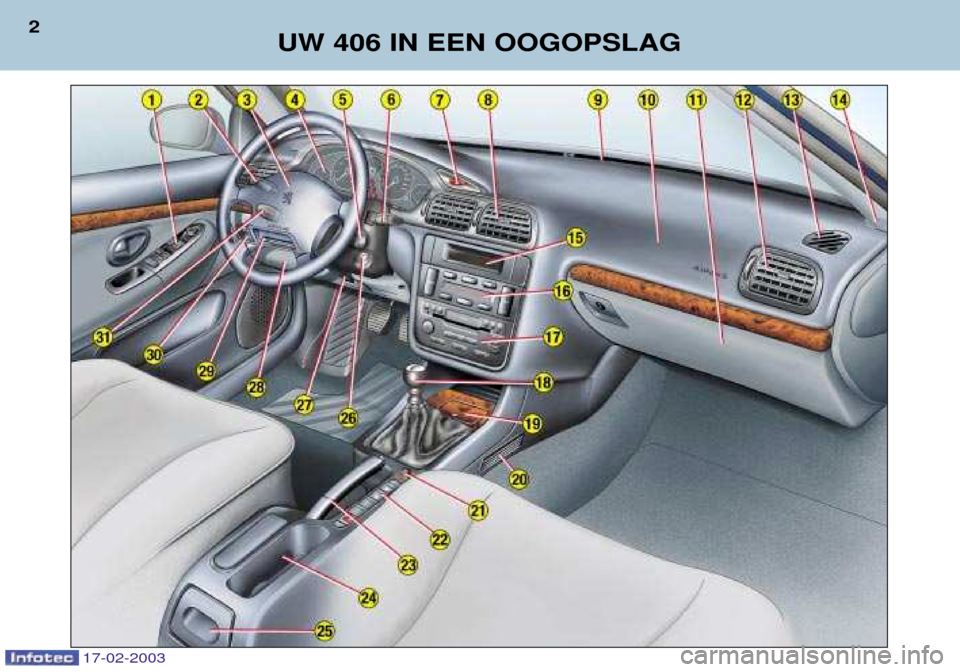

9 -Voorruitontwaseming.
10 - Airbag aan passagierszijde.
11 - Dashboardkastje.
12 - Verstelbaar zijventilatierooster en regeling luchtopbrengst.
13 - Zijruitontwaseming.
14 - Inbouwruimte luidspreker(tweeter).
15 - Multifunctioneel display.
16 - Bediening verwarming/ airconditioning.
17 - Autoradio.
18 - Versnellingshendel.
19 - Asbak v——r.
20 - Uitstroomopening voor
beenruimte achter.
21 - Aansteker. 22 -
Schakelaar stoelverwarming. Muntenvak.Uitschakelen airbag aan passagierszijde.
23 - Handrem.
24 - Bekerhouder.
25 - Asbak achter.
26 - Stuur-/contactslot.
27 - Stuurkolomverstelling.
28 - Zekeringenkastje.
29 - Schakelaar elektronisch
stabiliteitsprogramma(ASR/ESP).
30 - Koplampverstelling.
31 - Bediening snelheidsregelaar.
UW 406 IN EEN OOGOPSLAG
3
1 - Schakelaars elektrisch bediende spiegels. Schakelaars elektrisch bediende ruiten. Blokkeerschakelaar elektrisch bediende ruiten
achter.
2 - Schakelaar verlichting enrichtingaanwijzers. Inschakelen/uitschakelen automatische ontsteking vande lichten.
3 - Airbag bestuurder. Claxon.
4 - Instrumentenpaneel.
5 - Radiobediening op het stuurwiel.
6 - Schakelaar ruitenwissers/sproeiers.
Bediening boordcomputer.
7 - Schakelaar alarmknipperlichten.
8 - Middelste verstelbare ventilatieroosters en regeling luchtopbrengst.

17-02-2003
DE SLEUTELS Met behulp van de sleutel kunnen de voorportieren en het dash-boardkastje onafhankelijk vanelkaar vergrendeld of ontgren-deld worden, kan de passagiers-airbag worden uitgeschakeld enhet contactslot worden bediend.
Centrale vergrendeling
Met behulp van de sleutel in hetslot van het bestuurdersportierkunnen alle portieren en deachterklep vergrendeld of ont-grendeld worden. Als een van de voor- of achterportieren geopend is,werkt de centrale vergrendelingniet. De afstandsbediening heeft dezelfde functies. De afstandsbediening
VergrendelenDruk op de knop
Aom de auto te
vergrendelen.Het vergrendelen wordt bevestigd door het gedurende ongeveer 2 seconden branden van de rich-tingaanwijzers. Ontgrendelen Druk op de knop Bom de auto te
ontgrendelen.Dit zal worden bevestigd door het snel knipperen van de richting-aanwijzers. STARTEN
Stand STOP : Het contact is afgezet.
1e
stand, Accessoires :
Het contact is afgezet, maar accessoires functioneren wel. 2 e
stand, Contact :
Het contact is aangezet.Stand Starten : De startmotor wordt in werking gezet.
UW 406 IN EEN OOGOPSLAG
4
Normale sleutel
Sleutel met
afstandsbediening
103

Mistlampen voor en mistachterlicht (ring B) De lichten worden ingeschakeld door de ring naar voren te draai-en en uitgeschakeld door de ringnaar achteren te draaien. Hetbranden van de mistlampenwordt aangegeven door het ver-klikkerlampje op het instrumen-tenpaneel.Mistlampen voor (ring een keer naarvoren draaien).
Mistlampen vooren mistachterlicht(ring twee keernaar voren draaien).
SCHAKELAARS OP STUURKOLOM VERLICHTING
Verlichting voor en achter (ring A)
Lichten uit. Parkeerlicht.
Dim-/grootlicht. Automatisch inschakelen van deverlichting. RUITENWISSERS
Voor
2 Hoge snelheid (hevige neerslag).
1 Normale snelheid (matige regenval).
AUTO Automatisch wissen.
0 Uit.
∀ EŽn keer wissen (omlaag duwen).
Ruitensproeier : trek de hendel
naar u toe. Achter
Interval- Ruiten-
Uit schakeling sproeier
UW 406 IN EEN OOGOPSLAG
5
124
Automatisch wissen I
n de stand AUTO, werkt
de ruitenwisser automa- tisch en wordt de
snelheid van de wis-sers aangepast aan dehoeveelheid neerslag.
126
17-02-2003

17-02-2003
Elektrisch verstelbare voorstoelen A-Verstelling in lengterichting.
B - Hoek van de zitting.
C - Hoogte van de zitting.
D - Rugleuningverstelling.
M - Opslaan in het geheugen. Zet het contact aan en stel de stoel en de spiegels af. Druk de toetsen "M"en "1"
(eerste stand) of "M"en "2"
(tweede stand) gelijktijdig in.
1 - Oproepen van de eerste opgeslagen stand.
2 - Oproepen van detweede opgeslagenstand.
UW 406 IN EEN OOGOPSLAG
6
STOELEN Handmatig verstelbare voorstoelen 1 -
Verstelling in lengterichting.
2 - Hoek van de zitting.
3 - Hoogte van de zitting.
4 - Rugleuningverstelling.
11 2111

17-02-2003
UW 406 IN EEN OOGOPSLAG
8
ZIJ-AIRBAGS
De zij-airbags zijn aan de zijde van de portieren in de rugleunin-gen van de voorstoelen aange-bracht. Ze worden aan de zijde waar de aanrijding plaatsvindt opgebla-zen.
Controle van werking
Het goed functioneren van hetsysteem wordt aangegeven dooreen verklikkerlampje op het in-strumentenpaneel. Dit lampje gaat bij het aanzetten van het contact gedurende 6 seconden branden. Als het lampje :
- niet brandt bij het aanzetten van het contact of
- niet uitgaat na 6 seconden, raadpleeg dan uw PEUGEOT- servicepunt.
Voorzorgsmaatregelen metbetrekking tot een airbag aanpassagierszijde
Auto's met airbagschakelaar :
- Schakel de air-bag aan passa-gierszijde uit alsu een kinderzitjemet de rug in derijrichting op devoorstoel plaatst.
- Schakel de airbag in als ereen passagier opde voorstoel zit.
Auto's zonder airbagschakelaar : - Plaats geen kinderzitjemet de rug in de rijrich-ting op de voorstoel.
Leg in elk geval nooit uw voeten of eenander voorwerp op het dashboard.
AIRBAGS VOOR Uitschakelen airbag aan passagierszijde
 Steek de sleutel in schakelaar 1en
draai deze :
- in de stand "ON"om de airbag aan
passagierszijde in te schakelen.
- in de stand "OFF"om de airbag
aan passagierszijde uit te schake-len.
Controle van werking
Het verklikkerlampje gaat bij
het aanzetten van het contact geduren-de 6 seconden branden. Als het contact aan is (2 e
stand van de
sleutel), gaat het verklikkerlampje bran- den in combinatie met een geluidssignaalen het bericht "Airbag aan passagiers-
zijde uitgeschakeld" op de multifunctio-
nele display om aan te geven dat de air-bag aan passagierszijde is uitgeschakeld(stand "OFF" van de schakelaar).
Het verklikkerlampje blijft brandenzolang de airbag is uitgeschakeld.
149

17-02-2003
UW 406 IN EEN OOGOPSLAG9
PLAFONNIER Uit.
De verlichting gaat
aan zodra ŽŽn van de portieren geopendwordt. Permanente verlich- ting als de sleutel inde stand accessoiresstaat of als het con-tact aan is.
Handbediening
: Duw of trek de
schakelaar tot het zware punt. Deruit stopt zodra de toets wordtlosgelaten. Automatische bediening: Duw
of trek de schakelaar tot voorbij het zware punt. De ruit opent ofsluit volledig.
Beveiliging tegen beknellen : Als de ruit een obstakel tegenkomt, stoptde beweging van de ruit en zal deruit vervolgens weer openen.
1 - Schakelaar ruitbediening
aan bestuurderszijde.
2 - Schakelaar ruitbediening aan passagierszijde.
3 - Schakelaar ruitbediening links achter.
4 - Schakelaar ruitbediening rechts achter.
5 - Blokkering ruitbediening achter. Druk voor de veiligheid van uw kinderen op de schake-laar 5om de bediening van
de achterruiten uit te schake-len, ongeacht de stand vande ruiten. Druk de schakelaar 1 keer in om de bediening in te scha-kelen en druk deze nog-maals in om de bediening uitte schakelen.
ELEKTRISCH BEDIENDE RUITEN
141145

VEILIGHEIDSGORDELS Hoogteverstelling van de veiligheidsgordels voor
Knijp de knoppen 1in en ver-
schuif deze.
Veiligheidsgordels omdoen
Trek aan de gordel en steek de gesp in de gordelsluiting. UW 406 IN EEN OOGOPSLAG
7STUURWIELVERSTELLING
 Trek aan de hendel Aom het
stuurwiel te ontgrendelen. Stel de hoogte en de diepte van het stuurwiel in en ver-grendel het stuurwiel door dehendel Agoed vast te druk-
ken. ELEKTRISCH VERSTELBARE BUITENSPIEGELS Draai de knop 6naar rechts of
naar links om de desbetreffende spiegel te selecteren. Duw de knop in de 4 richtingen om de spiegel te verstellen. Elektrisch inklapbare buitenspiegels
Draai, als het contact aan is, de knop 6in de stand A.
144123142
17-02-2003

17-02-2003
BRANDSTOFVULKLEP Openen: Trek aan de hendel op
de vloer aan de linkerzijde van de bestuurdersstoel. Sluiten : Druk de klep van buiten-
af dicht en controleer of deze goed vergrendeld is. Brandstof tanken
Tank uitsluitend bij afgezette motor.Op de klep is een houder voor de vuldop aangebracht.Een sticker aan de binnenzijde van de klep vermeldt de voorgeschreven brandstofsoorten of welke verboden zijn.
De inhoud van de brandstoftank bedraagt ongeveer 70 liter.
Verklikkerlampje brandstofreserveZodra het lampje gaat branden kunt u nog ongeveer 50 kilometer rijden.
UW 406 IN EEN OOGOPSLAG
14
OPENEN MOTORKAP Binnenzijde:
Trek aan de hand-
greep. Buitenzijde: Druk de
veiligheidshaak omhoog en til de motorkap op.
11 011 0
