Peugeot 407 2008 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2008, Model line: 407, Model: Peugeot 407 2008Pages: 204, PDF-Größe: 9.86 MB
Page 161 of 204
1111TECHNISCHE DATEN
143

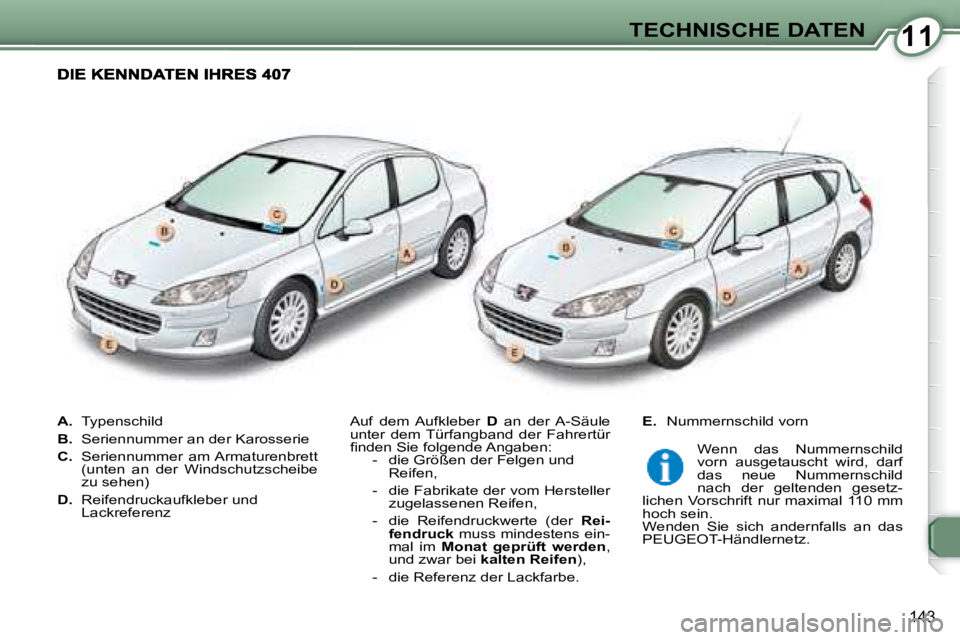

A. Typenschild
B. Seriennummer an der Karosserie
C. Seriennummer am Armaturenbrett
(unten an der Windschutzscheibe
zu sehen)
D. Reifendruckaufkleber und
Lackreferenz Auf dem Aufkleber
D an der A-Säule
unter dem Türfangband der Fahrertür
fi n d e n S i e f o l g e n d e A n g a b e n : - die Größen der Felgen und Reifen,
- die Fabrikate der vom Hersteller zugelassenen Reifen,
- die Reifendruckwerte (der Rei-
fendruck muss mindestens ein-
mal im Monat geprüft werden ,
und zwar bei kalten Reifen ),
- die Referenz der Lackfarbe.
E. Nummernschild vorn
Wenn das Nummernschild
vorn ausgetauscht wird, darf
das neue Nummernschild
nach der geltenden gesetz-
lichen Vorschrift nur maximal 110 mm
hoch sein.
Wenden Sie sich andernfalls an das
PEUGEOT -Händlernetz.
Page 162 of 204
144

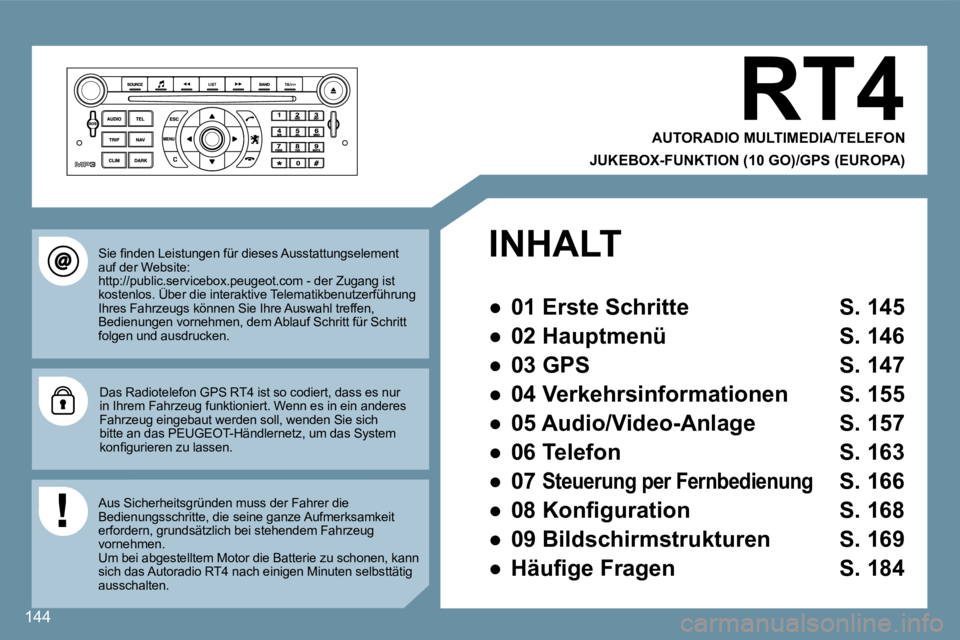

RT4
AUTORADIO MULTIMEDIA/TELEFON
JUKEBOX-FUNKTION (10 GO)/GPS (EUROPA)
S i e fi n d e n L e i s t u n g e n f ü r d i e s e s A u s s t a t t u n g s e l e m e n t auf der Website: http://public.servicebox.peugeot.com - der Zugang i st kostenlos. Über die interaktive Telematikbenutzerführung http://public.servicebox.peugeot.com - der Zugang i st ublic.se
Ihres Fahrzeugs können Sie Ihre Auswahl treffen, Bedienungen vornehmen, dem Ablauf Schritt für Schri tt folgen und ausdrucken.
Das Radiotelefon GPS RT4 ist so codiert, dass es nur in Ihrem Fahrzeug funktioniert. Wenn es in ein anderes Fahrzeug eingebaut werden soll, wenden Sie sich bitte an das PEUGEOT -Händlernetz, um das System k o n fi g u r i e r e n z u l a s s e n .
Aus Sicherheitsgründen muss der Fahrer die Bedienungsschritte, die seine ganze Aufmerksamkeit erfordern, grundsätzlich bei stehendem Fahrzeug vornehmen. Um bei abgestelltem Motor die Batterie zu schonen, kann sich das Autoradio RT4 nach einigen Minuten selbstt ätig ausschalten.
INHALT
Page 163 of 204
11
2020
88
99
55
44
3322
1919
16161111
10101818
1212
6677
1313
1515
1414
1717
01
145

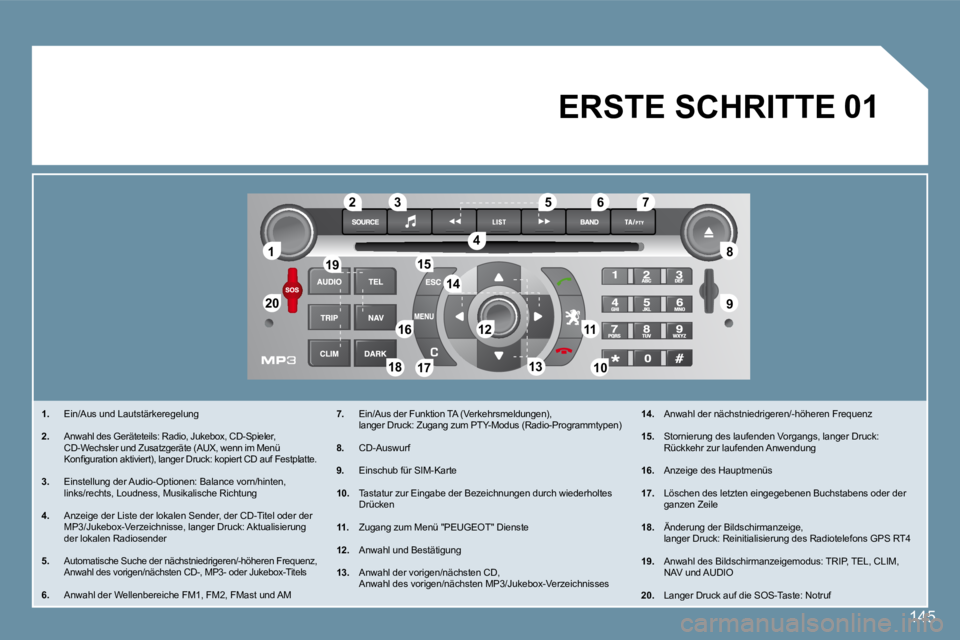

1. Ein/Aus und Lautstärkeregelung
2. Anwahl des Geräteteils: Radio, Jukebox, CD-Spieler, CD-Wechsler und Zusatzgeräte (AUX, wenn im Menü K o n fi g u r a t i o n a k t i v i e r t ) , l a n g e r D r u c k : k o p i e r t C D a u f F e s t p l a t t e .
3. Einstellung der Audio-Optionen: Balance vorn/hinte n, links/rechts, Loudness, Musikalische Richtung
4. Anzeige der Liste der lokalen Sender, der CD-Titel oder der MP3/Jukebox-Verzeichnisse, langer Druck: Aktualisierung der lokalen Radiosender
5. Automatische Suche der nächstniedrigeren/-höheren Frequenz, Anwahl des vorigen/nächsten CD-, MP3- oder Jukebox- Titels
6. Anwahl der Wellenbereiche FM1, FM2, FMast und AM
7. Ein/Aus der Funktion TA (Verkehrsmeldungen), langer Druck: Zugang zum PTY-Modus (Radio-Programmt ypen)
8. CD-Auswurf
9. Einschub für SIM-Karte
10. Tastatur zur Eingabe der Bezeichnungen durch wiederholtes Drücken
11. Zugang zum Menü " PEUGEOT " Dienste
12. Anwahl und Bestätigung
13. Anwahl der vorigen/nächsten CD, Anwahl des vorigen/nächsten MP3/Jukebox-Verzeichnis ses
14. Anwahl der nächstniedrigeren/-höheren Frequenz
15. Stornierung des laufenden Vorgangs, langer Druck: Rückkehr zur laufenden Anwendung
16. Anzeige des Hauptmenüs
17. Löschen des letzten eingegebenen Buchstabens oder der ganzen Zeile
18. Änderung der Bildschirmanzeige, langer Druck: Reinitialisierung des Radiotelefons GPS RT4
19. Anwahl des Bildschirmanzeigemodus: TRIP, TEL, CLIM , NAV und AUDIO
20. Langer Druck auf die SOS-Taste: Notruf
ERSTE SCHRITTE
Page 164 of 204
02
146
HAUPTMENÜ
KARTE: Ausrichtung, Details, Anzeige AUDIO-FUNKTIONEN: Radio, CD-Spieler, Jukebox, Optionen
Z u r P fl e g e d e s D i s p l a y s e m p fi e h l t s i c h e i n w e i c h e s , nicht scheuerndes Tuch (Brillentuch) ohne zusätzliches Reinigungsmittel.
TELEMATIK: Telefon, Verzeichnis, SMS
KONFIGURATION: Fahrzeugparameter, Anzeige, Uhrzeit, Sprachen, Stimme, Anschluss für Zusatzgeräte (AUX) Anschluss für Zusatzgeräte (AUX)
VIDEO: Aktivierung, Parameter BORDCOMPUTER: Protokoll der Warnmeldungen
KLIMAANLAGE: Ein/aus und getrennte Zweizonenregelung (je nach Ausstattung)
NAVIGATION - ZIELFÜHRUNG: GPS, Etappen, Optionen
VERKEHRSFUNK: TMC-Verkehrsinformationen, Meldungen
Page 165 of 204
11
22
33
55
77
44
66
88
147

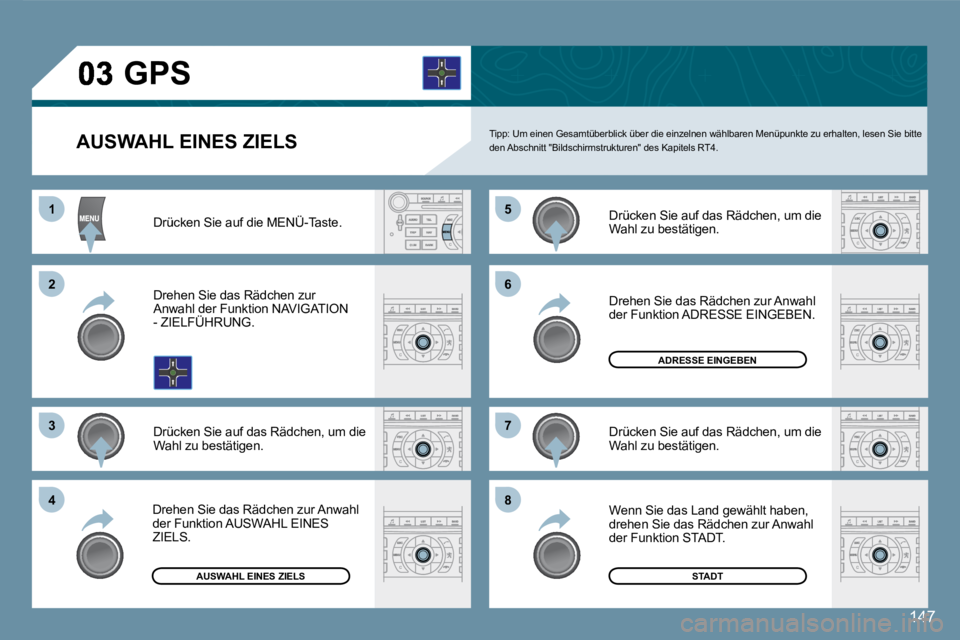

AUSWAHL EINES ZIELS Tipp: Um einen Gesamtüberblick über die einzelnen wählbaren Menüpunkte zu erhalten, lesen Sie bitte den Abschnitt "Bildschirmstrukturen" des Kapitels RT4.
Drücken Sie auf die MENÜ-Taste.
Drehen Sie das Rädchen zur Anwahl der Funktion NAVIGATION - ZIELFÜHRUNG.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Drehen Sie das Rädchen zur Anwahl der Funktion AUSWAHL EINES ZIELS.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Drehen Sie das Rädchen zur Anwahl der Funktion ADRESSE EINGEBEN.
Wenn Sie das Land gewählt haben, drehen Sie das Rädchen zur Anwahl der Funktion STADT.
STADT
ADRESSE EINGEBEN
AUSWAHL EINES ZIELS
GPS
Page 166 of 204
9
1111
1212
1313
1515
1010
1414
148

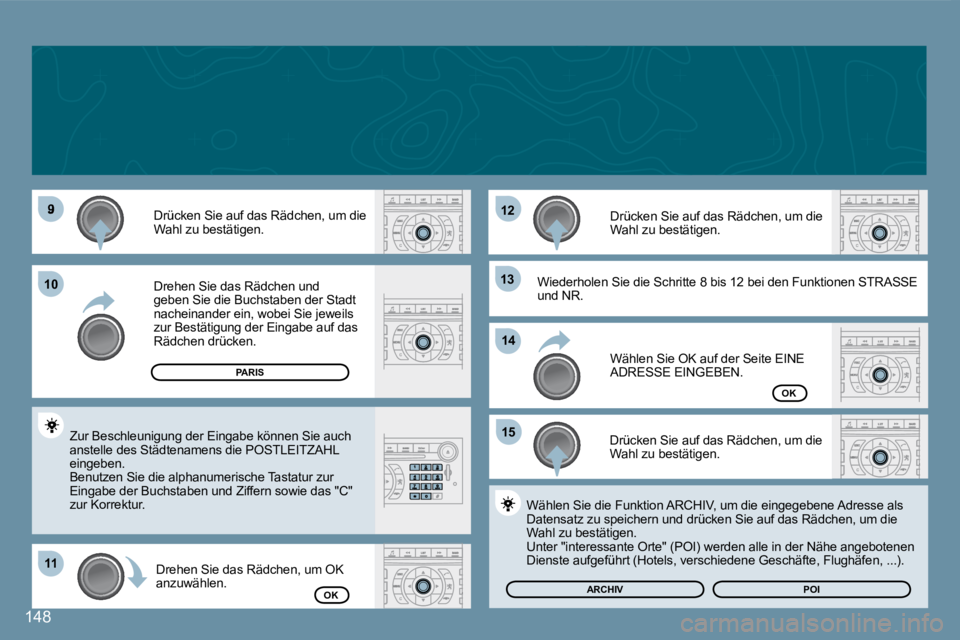

Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Drehen Sie das Rädchen und geben Sie die Buchstaben der Stadt nacheinander ein, wobei Sie jeweils zur Bestätigung der Eingabe auf das Rädchen drücken.
Drehen Sie das Rädchen, um OK anzuwählen.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Zur Beschleunigung der Eingabe können Sie auch anstelle des Städtenamens die POSTLEITZAHL eingeben. Benutzen Sie die alphanumerische Tastatur zur Eingabe der Buchstaben und Ziffern sowie das "C" zur Korrektur.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Wählen Sie OK auf der Seite EINE ADRESSE EINGEBEN.
Wiederholen Sie die Schritte 8 bis 12 bei den Funktionen STRASSE und NR.
OK
OK
Wählen Sie die Funktion ARCHIV, um die eingegebene Adresse als Datensatz zu speichern und drücken Sie auf das Rädchen, um die Wahl zu bestätigen. Unter "interessante Orte" (POI) werden alle in der Nähe angebotenen Dienste aufgeführt (Hotels, verschiedene Geschäfte, Flughäfen, ...).
ARCHIV
PARIS
POI
Page 167 of 204
11
22
33
44
55
66
77
88
03
149

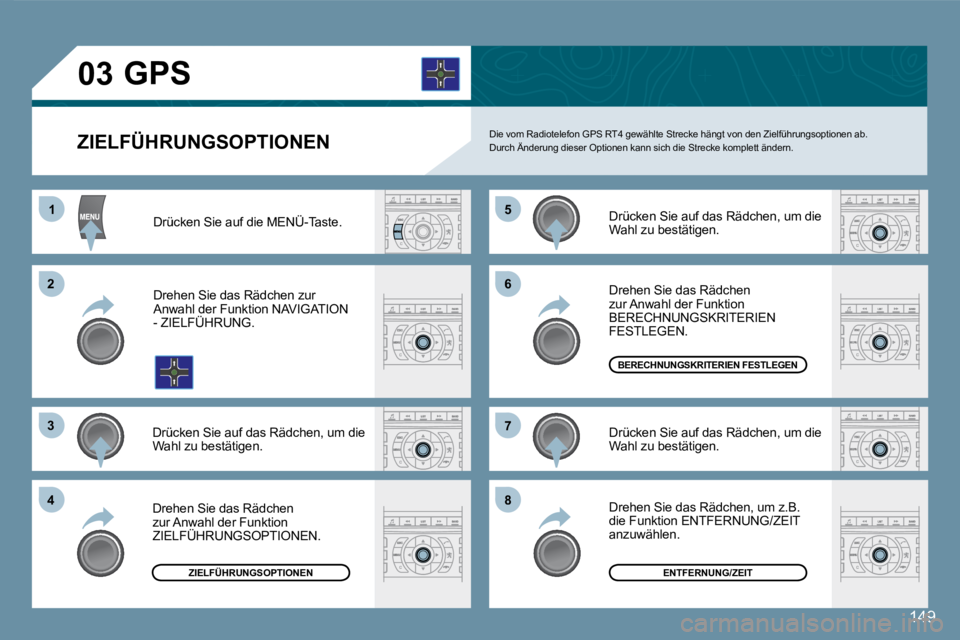

ZIELFÜHRUNGSOPTIONEN
GPS
Die vom Radiotelefon GPS RT4 gewählte Strecke hängt von den Zielführungsoptionen ab. Durch Änderung dieser Optionen kann sich die Strecke komplett ändern.
Drücken Sie auf die MENÜ-Taste.
Drehen Sie das Rädchen zur Anwahl der Funktion NAVIGATION - ZIELFÜHRUNG.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Drehen Sie das Rädchen zur Anwahl der Funktion ZIELFÜHRUNGSOPTIONEN.
Drehen Sie das Rädchen zur Anwahl der Funktion BERECHNUNGSKRITERIEN FESTLEGEN.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
ZIELFÜHRUNGSOPTIONENENTFERNUNG/ZEIT
BERECHNUNGSKRITERIEN FESTLEGEN
Drehen Sie das Rädchen, um z.B. die Funktion ENTFERNUNG/ZEIT anzuwählen.

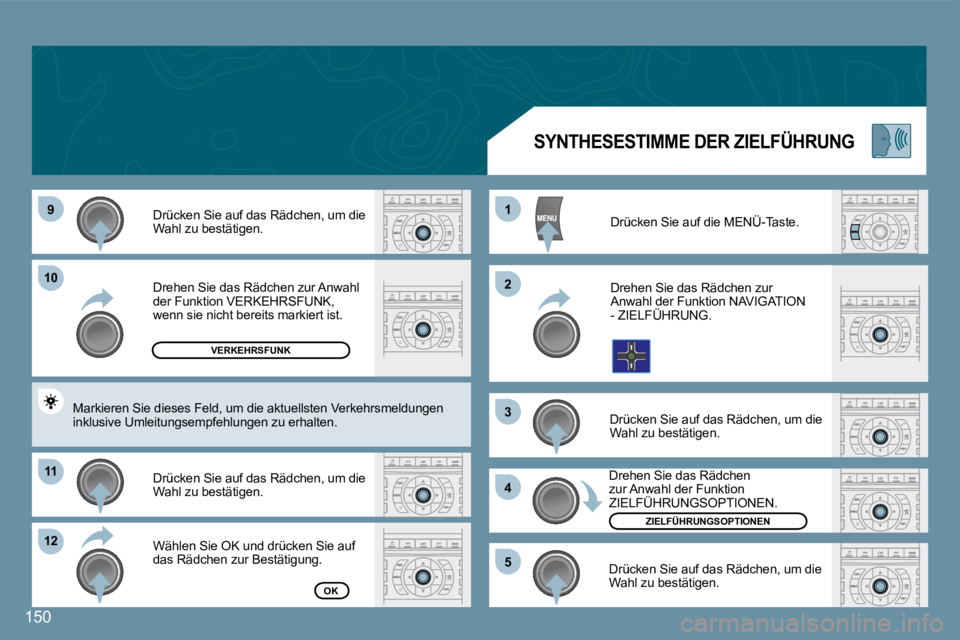

Page 168 of 204
99
1010
1111
1212
11
22
33
44
55
150
Drehen Sie das Rädchen zur Anwahl der Funktion VERKEHRSFUNK, wenn sie nicht bereits markiert ist.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Wählen Sie OK und drücken Sie auf das Rädchen zur Bestätigung.
VERKEHRSFUNK
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Markieren Sie dieses Feld, um die aktuellsten Verkehrsmeldungen inklusive Umleitungsempfehlungen zu erhalten.
OK
SYNTHESESTIMME DER ZIELFÜHRUNG
Drücken Sie auf die MENÜ-Taste.
Drehen Sie das Rädchen zur Anwahl der Funktion NAVIGATION - ZIELFÜHRUNG.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
ZIELFÜHRUNGSOPTIONEN
Drehen Sie das Rädchen zur Anwahl der Funktion ZIELFÜHRUNGSOPTIONEN.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Page 169 of 204
6
88
11
22
33
44
77
03
151

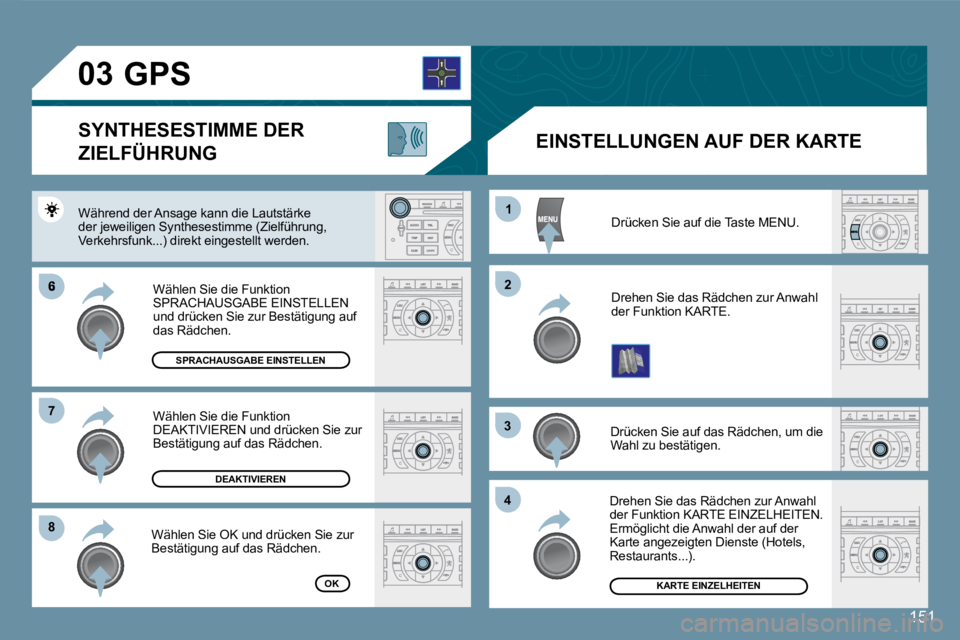

Drücken Sie auf die Taste MENU.
Drehen Sie das Rädchen zur Anwahl der Funktion KARTE.
Drücken Sie auf das Rädchen, um die Wahl zu bestätigen.
Drehen Sie das Rädchen zur Anwahl der Funktion KARTE EINZELHEITEN. Ermöglicht die Anwahl der auf der Karte angezeigten Dienste (Hotels, Restaurants...).
EINSTELLUNGEN AUF DER KARTE
KARTE EINZELHEITEN
Während der Ansage kann die Lautstärke der jeweiligen Synthesestimme (Zielführung, Verkehrsfunk...) direkt eingestellt werden.
SYNTHESESTIMME DER
ZIELFÜHRUNG
Wählen Sie die Funktion SPRACHAUSGABE EINSTELLEN und drücken Sie zur Bestätigung auf das Rädchen.
GPS
SPRACHAUSGABE EINSTELLEN
DEAKTIVIEREN
Wählen Sie die Funktion DEAKTIVIEREN und drücken Sie zur Bestätigung auf das Rädchen.
OK
Wählen Sie OK und drücken Sie zur Bestätigung auf das Rädchen.
Page 170 of 204
11
22
33
44
55
66
77
03
152

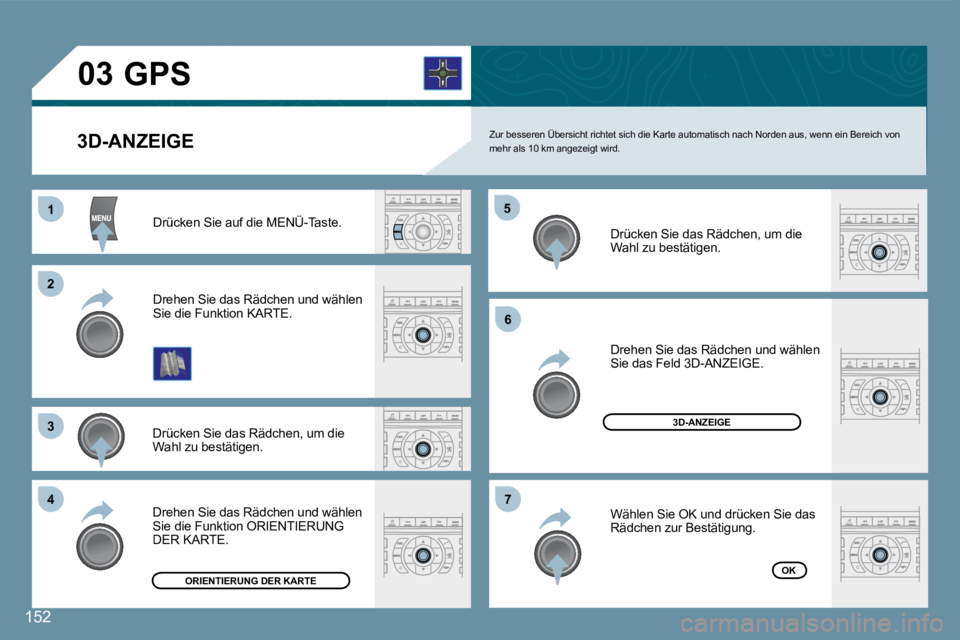

Zur besseren Übersicht richtet sich die Karte automatisch nach Norden aus, wenn ein Bereich von mehr als 10 km angezeigt wird.
Drehen Sie das Rädchen und wählen Sie die Funktion KARTE.
Drücken Sie auf die MENÜ-Taste. Drücken Sie das Rädchen, um die Wahl zu bestätigen.
Drehen Sie das Rädchen und wählen Sie das Feld 3D-ANZEIGE.
Wählen Sie OK und drücken Sie das Rädchen zur Bestätigung. Drehen Sie das Rädchen und wählen Sie die Funktion ORIENTIERUNG DER KARTE.
Drücken Sie das Rädchen, um die Wahl zu bestätigen.
3D-ANZEIGE
GPS
ORIENTIERUNG DER KARTE
3D-ANZEIGE
OK
