Page 191 of 340

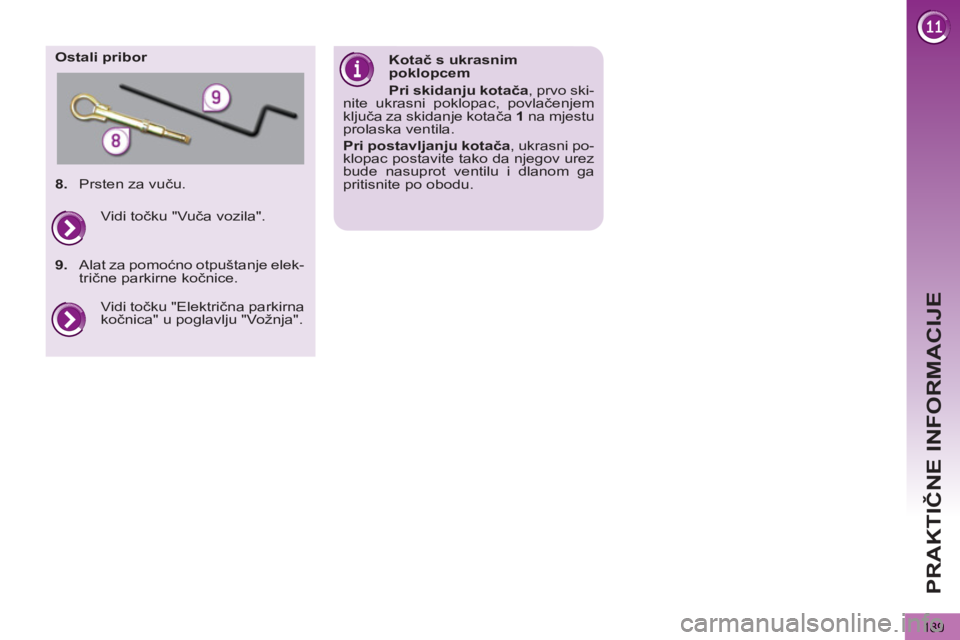

PRAKTIČNE INFORMACIJE
189
Ostali pribor
Kotač s ukrasnim
poklopcem
Pri skidanju kotača
, prvo ski-
nite ukrasni poklopac, povlačenjem
ključa za skidanje kotača 1
na mjestu
prolaska ventila.
Pri postavljanju kotača
, ukrasni po-
klopac postavite tako da njegov urez
bude nasuprot ventilu i dlanom ga
pritisnite po obodu.
8.
Prsten za vuču.
Vidi točku "Električna parkirna
kočnica" u poglavlju "Vožnja". Vidi točku "Vuča vozila".
9.
Alat za pomoćno otpuštanje elek-
trične parkirne kočnice.
Page 192 of 340

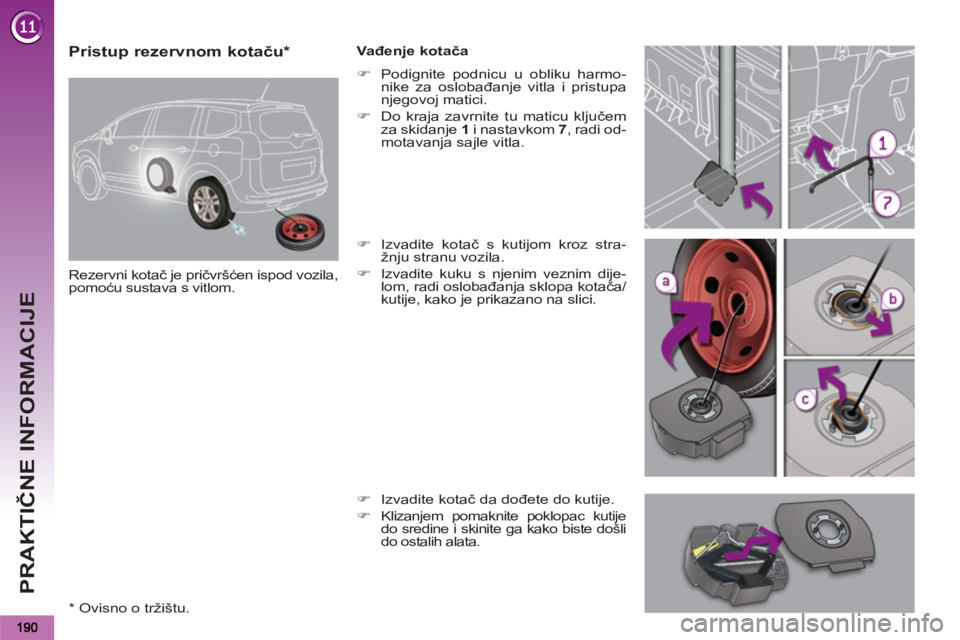

PRAKTIČNE INFORMACIJE
Pristup rezervnom kotaču *
Rezervni kotač je pričvršćen ispod vozila,
pomoću sustava s vitlom.
Vađenje kotača
)
Podignite podnicu u obliku harmo-
nike za oslobađanje vitla i pristupa
njegovoj matici.
)
Do kraja zavrnite tu maticu ključem
za skidanje 1
i nastavkom 7
, radi od-
motavanja sajle vitla.
)
Izvadite kotač s kutijom kroz stra-
žnju stranu vozila.
)
Izvadite kuku s njenim veznim dije-
lom, radi oslobađanja sklopa kotača/
kutije, kako je prikazano na slici.
)
Izvadite kotač da dođete do kutije.
)
Klizanjem pomaknite poklopac kutije
do sredine i skinite ga kako biste došli
do ostalih alata.
*
Ovisno o tržištu.
Page 193 of 340

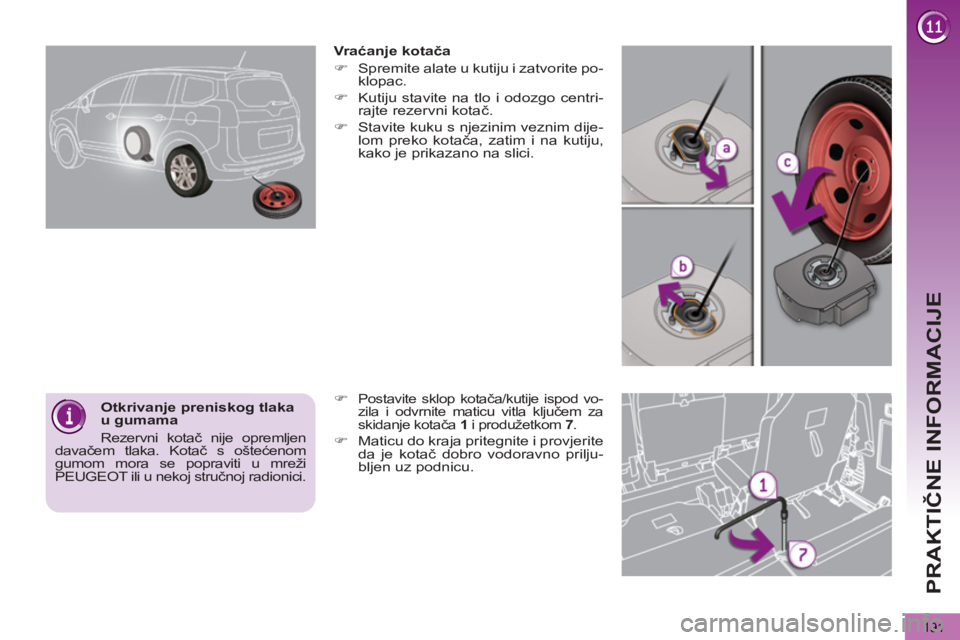

PRAKTIČNE INFORMACIJE
191
Otkrivanje preniskog tlaka
u gumama
Rezervni kotač nije opremljen
davačem tlaka. Kotač s oštećenom
gumom mora se popraviti u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Vr aćanje kotača
)
Spremite alate u kutiju i zatvorite po-
klopac.
)
Kutiju stavite na tlo i odozgo centri-
rajte rezervni kotač.
)
Stavite kuku s njezinim veznim dije-
lom preko kotača, zatim i na kutiju,
kako je prikazano na slici.
)
Postavite sklop kotača/kutije ispod vo-
zila i odvrnite maticu vitla ključem za
skidanje kotača 1
i produžetkom 7
.
)
Maticu do kraja pritegnite i provjerite
da je kotač dobro vodoravno prilju-
bljen uz podnicu.
Page 194 of 340

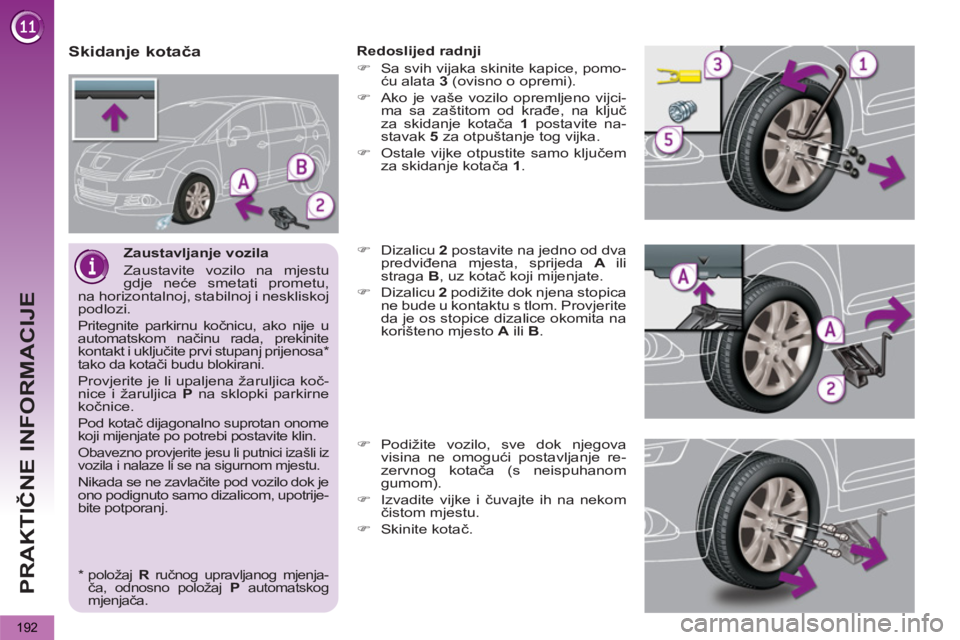

PRAKTIČNE INFORMACIJE
192
Zaustavljanje vozila
Zaustavite vozilo na mjestu
gdje neće smetati prometu,
na horizontalnoj, stabilnoj i neskliskoj
podlozi.
Pritegnite parkirnu kočnicu, ako nije u
automatskom načinu rada, prekinite
kontakt i uključite prvi stupanj prijenosa *
tako da kotači budu blokirani.
Provjerite je li upaljena žaruljica koč-
nice i žaruljica P
na sklopki parkirne
kočnice.
Pod kotač dijagonalno suprotan onome
koji mijenjate po potrebi postavite klin.
Obavezno provjerite jesu li putnici izašli iz
vozila i nalaze li se na sigurnom mjestu.
Nikada se ne zavlačite pod vozilo dok je
ono podignuto samo dizalicom, upotrije-
bite potporanj.
Skidanje kotača
Redoslijed radnji
)
Sa svih vijaka skinite kapice, pomo-
ću alata 3
(ovisno o opremi).
)
Ako je vaše vozilo opremljeno vijci-
ma sa zaštitom od krađe, na ključ
za skidanje kotača 1
postavite na-
stavak 5
za otpuštanje tog vijka.
)
Ostale vijke otpustite samo ključem
za skidanje kotača 1
.
)
Dizalicu 2
postavite na jedno od dva
predviđena mjesta, sprijeda A
ili
straga B
, uz kotač koji mijenjate.
)
Dizalicu 2
podižite dok njena stopica
ne bude u kontaktu s tlom. Provjerite
da je os stopice dizalice okomita na
korišteno mjesto A
ili B
.
)
Podižite vozilo, sve dok njegova
visina ne omogući postavljanje re-
zervnog kotača (s neispuhanom
gumom).
)
Izvadite vijke i čuvajte ih na nekom
čistom mjestu.
)
Skinite kotač.
*
položaj R
ručnog upravljanog mjenja-
ča, odnosno položaj P
automatskog
mjenjača.
Page 195 of 340
PRAKTIČNE INFORMACIJE
193
Nakon zamjene kotača
Prije spremanja kotača s probušenom
gumom u prtljažnik, skinite središnji po-
klopac.
Ako je na vozilo postavljen tanji rezervni
kotač, ne vozite brže od 80 km/h.
Što prije dajte provjeriti pritegnutost
vijaka i tlak u rezervnom kotaču u
mreži PEUGEOT ili u nekoj stručnoj
radionici.
Dajte popraviti oštećenu gumu i taj
kotač odmah vratite na vozilo.

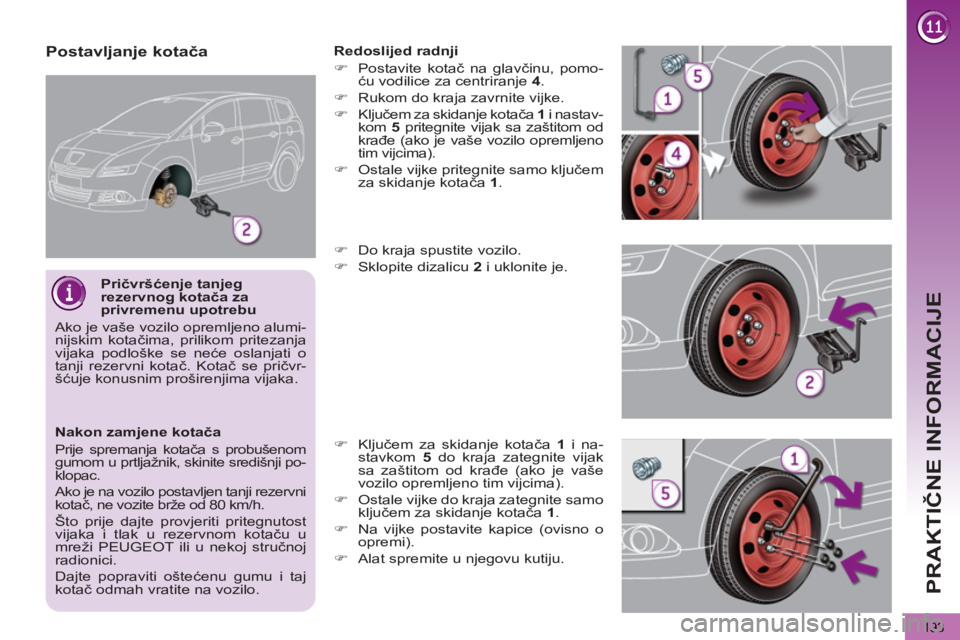

Postavljanje kotača
Redoslijed radnji
)
Postavite kotač na glavčinu, pomo-
ću vodilice za centriranje 4
.
)
Rukom do kraja zavrnite vijke.
)
Ključem za skidanje kotača 1
i nastav-
kom 5
pritegnite vijak sa zaštitom od
krađe (ako je vaše vozilo opremljeno
tim vijcima).
)
Ostale vijke pritegnite samo ključem
za skidanje kotača 1
.
)
Do kraja spustite vozilo.
)
Sklopite dizalicu 2
i uklonite je.
)
Ključem za skidanje kotača 1
i na-
stavkom 5
do kraja zategnite vijak
sa zaštitom od krađe (ako je vaše
vozilo opremljeno tim vijcima).
)
Ostale vijke do kraja zategnite samo
ključem za skidanje kotača 1
.
)
Na vijke postavite kapice (ovisno o
opremi).
)
Alat spremite u njegovu kutiju.
Pričvršćenje tanjeg
rezervnog kotača za
privremenu upotrebu
Ako je vaše vozilo opremljeno alumi-
nijskim kotačima, prilikom pritezanja
vijaka podloške se neće oslanjati o
tanji rezervni kotač. Kotač se pričvr-
šćuje konusnim proširenjima vijaka.
Page 196 of 340

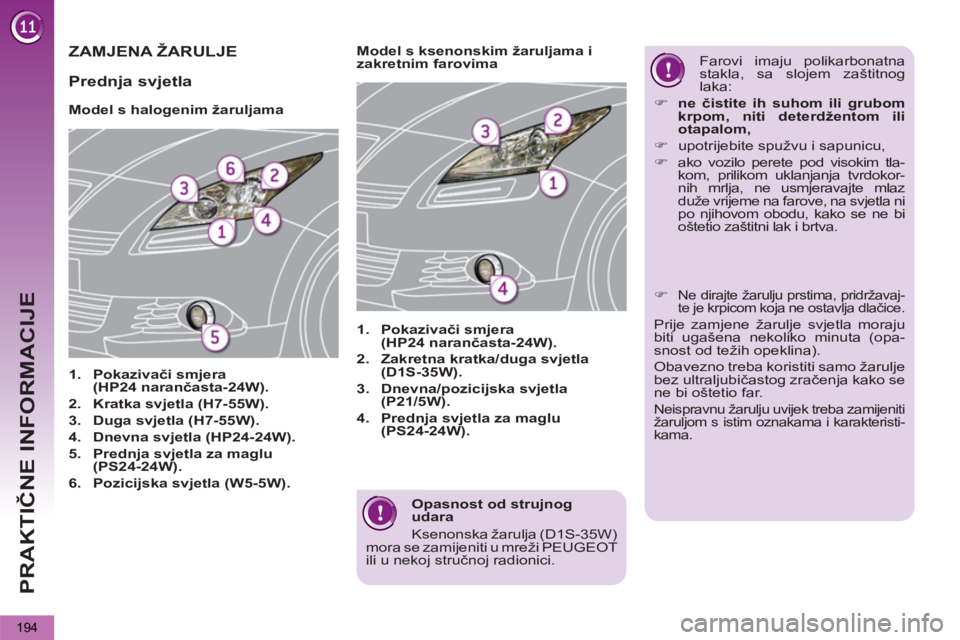

PRAKTIČNE INFORMACIJE
194
Opasnost od strujnog
udara
Ksenonska žarulja (D1S-35W)
mora se zamijeniti u mreži PEUGEOT
ili u nekoj stručnoj radionici.
ZAMJENA ŽARULJE
Model s halogenim žaruljama
1.
Pokazivači smjera
(HP24 narančasta-24W).
2.
Kratka svjetla (H7-55W).
3.
Duga svjetla (H7-55W).
4.
Dnevna svjetla (HP24-24W).
5.
Prednja svjetla za maglu
(PS24-24W).
6.
Pozicijska svjetla (W5-5W).
1.
Pokazivači smjera
(HP24 narančasta-24W).
2.
Zakretna kratka/duga svjetla
(D1S-35W).
3.
Dnevna/pozicijska svjetla
(P21/5W).
4.
Prednja svjetla za maglu
(PS24-24W).
Model s ksenonskim žaruljama i
zakretnim farovima Farovi imaju polikarbonatna
stakla, sa slojem zaštitnog
laka:
)
ne čistite ih suhom ili grubom
krpom, niti deterdžentom ili
otapalom,
)
upotrijebite spužvu i sapunicu,
)
ako vozilo perete pod visokim tla-
kom, prilikom uklanjanja tvrdokor-
nih mrlja, ne usmjeravajte mlaz
duže vrijeme na farove, na svjetla ni
po njihovom obodu, kako se ne bi
oštetio zaštitni lak i brtva.
Prednja svjetla
)
Ne dirajte žarulju prstima, pridržavaj-
te je krpicom koja ne ostavlja dlačice.
Prije zamjene žarulje svjetla moraju
biti ugašena nekoliko minuta (opa-
snost od težih opeklina).
Obavezno treba koristiti samo žarulje
bez ultraljubičastog zračenja kako se
ne bi oštetio far.
Neispravnu žarulju uvijek treba zamijeniti
žaruljom s istim oznakama i karakteristi-
kama.
Page 197 of 340

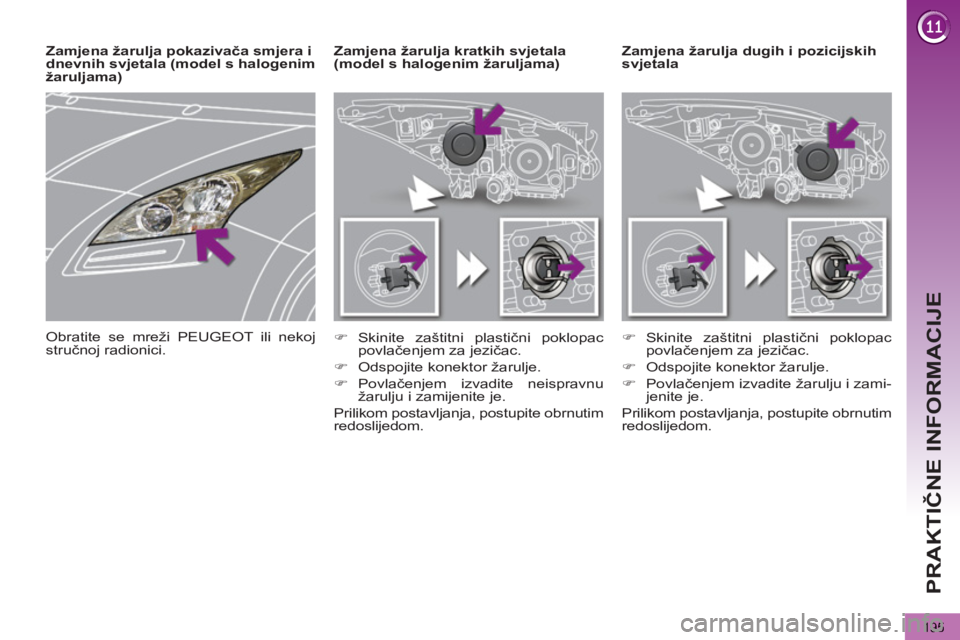

PRAKTIČNE INFORMACIJE
195
Zamjena žarulja dugih i pozicijskih
svjetala
Zamjena žarulja kratkih svjetala
(model s halogenim žaruljama)
)
Skinite zaštitni plastični poklopac
povlačenjem za jezičac.
)
Odspojite konektor žarulje.
)
Povlačenjem izvadite neispravnu
žarulju i zamijenite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom.
)
Skinite zaštitni plastični poklopac
povlačenjem za jezičac.
)
Odspojite konektor žarulje.
)
Povlačenjem izvadite žarulju i zami-
jenite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom.
Zamjena žarulja pokazivača smjera i
dnevnih svjetala (model s halogenim
žaruljama)
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Page 198 of 340

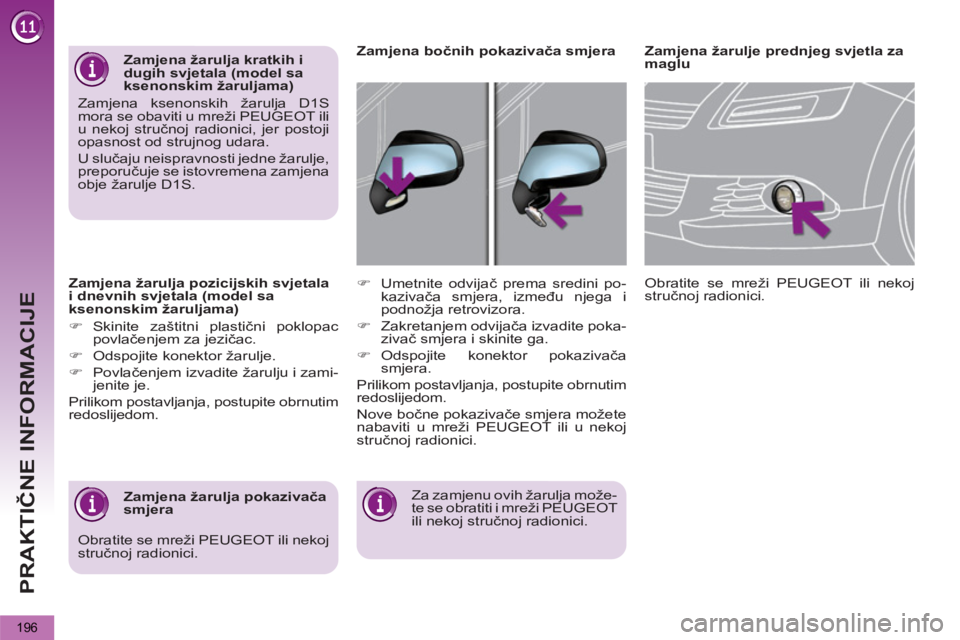

PRAKTIČNE INFORMACIJE
196
Zamjena žarulja pozicijskih svjetala
i dnevnih svjetala (model sa
ksenonskim žaruljama)
)
Skinite zaštitni plastični poklopac
povlačenjem za jezičac.
)
Odspojite konektor žarulje.
)
Povlačenjem izvadite žarulju i zami-
jenite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom.
Zamjena žarulje prednjeg svjetla za
maglu
Za zamjenu ovih žarulja može-
te se obratiti i mreži PEUGEOT
ili nekoj stručnoj radionici.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
)
Umetnite odvijač prema sredini po-
kazivača smjera, između njega i
podnožja retrovizora.
)
Zakretanjem odvijača izvadite poka-
zivač smjera i skinite ga.
)
Odspojite konektor pokazivača
smjera.
Prilikom postavljanja, postupite obrnutim
redoslijedom.
Nove bočne pokazivače smjera možete
nabaviti u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Zamjena bočnih pokazivača smjera
Zamjena žarulja pokazivača
smjera
Zamjena žarulja kratkih i
dugih svjetala (model sa
ksenonskim žaruljama)
Zamjena ksenonskih žarulja D1S
mora se obaviti u mreži PEUGEOT ili
u nekoj stručnoj radionici, jer postoji
opasnost od strujnog udara.
U slučaju neispravnosti jedne žarulje,
preporučuje se istovremena zamjena
obje žarulje D1S.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Page 199 of 340
PRAKTIČNE INFORMACIJE

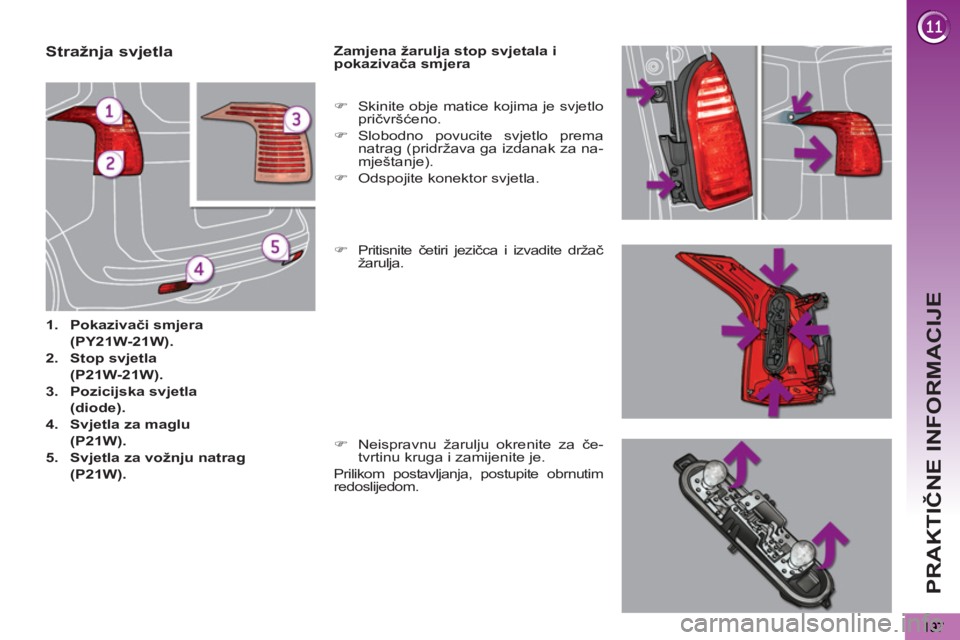

Stražnja svjetla
1.
Pokazivači smjera
(PY21W-21W).
2.
Stop svjetla
(P21W-21W).
3.
Pozicijska svjetla
(diode).
4.
Svjetla za maglu
(P21W).
5.
Svjetla za vožnju natrag
(P21W).
Zamjena žarulja stop svjetala i
pokazivača smjera
)
Pritisnite četiri jezičca i izvadite držač
žarulja.
)
Skinite obje matice kojima je svjetlo
pričvršćeno.
)
Slobodno povucite svjetlo prema
natrag (pridržava ga izdanak za na-
mještanje).
)
Odspojite konektor svjetla.
)
Neispravnu žarulju okrenite za če-
tvrtinu kruga i zamijenite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom.
Page 200 of 340

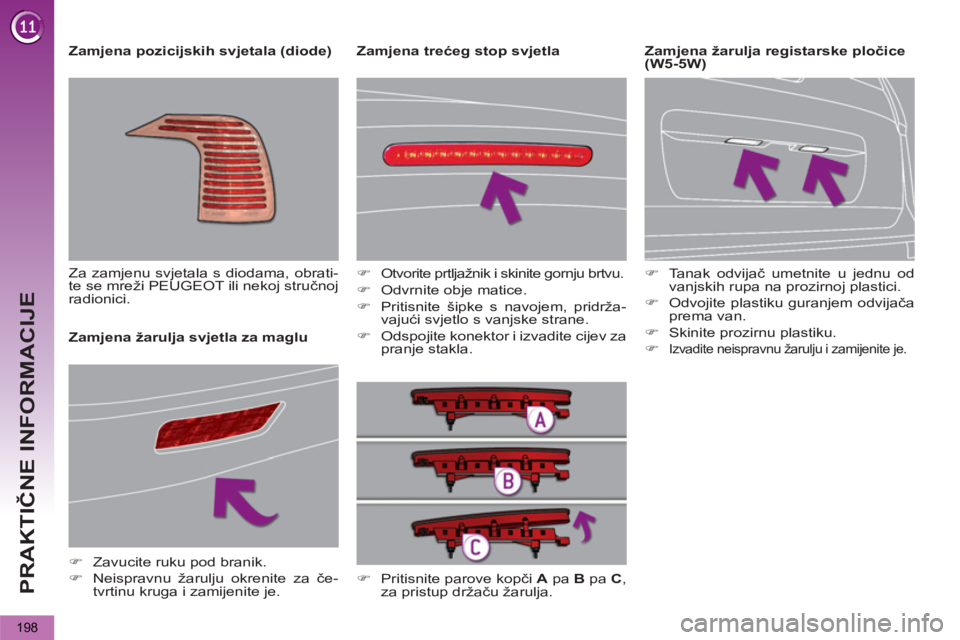

PRAKTIČNE INFORMACIJE
198
Zamjena trećeg stop svjetla
Zamjena žarulja svjetla za maglu
)
Zavucite ruku pod branik.
)
Neispravnu žarulju okrenite za če-
tvrtinu kruga i zamijenite je.
)
Otvorite prtljažnik i skinite gornju brtvu.
)
Odvrnite obje matice.
)
Pritisnite šipke s navojem, pridrža-
vajući svjetlo s vanjske strane.
)
Odspojite konektor i izvadite cijev za
pranje stakla.
)
Pritisnite parove kopči A
pa B
pa C
,
za pristup držaču žarulja.
Zamjena pozicijskih svjetala (diode)
Za zamjenu svjetala s diodama, obrati-
te se mreži PEUGEOT ili nekoj stručnoj
radionici.
)
Tanak odvijač umetnite u jednu od
vanjskih rupa na prozirnoj plastici.
)
Odvojite plastiku guranjem odvijača
prema van.
)
Skinite prozirnu plastiku.
)
Izvadite neispravnu žarulju i zamijenite je.
Zamjena žarulja registarske pločice
(W5-5W)
