1
Betriebskontrolle
29

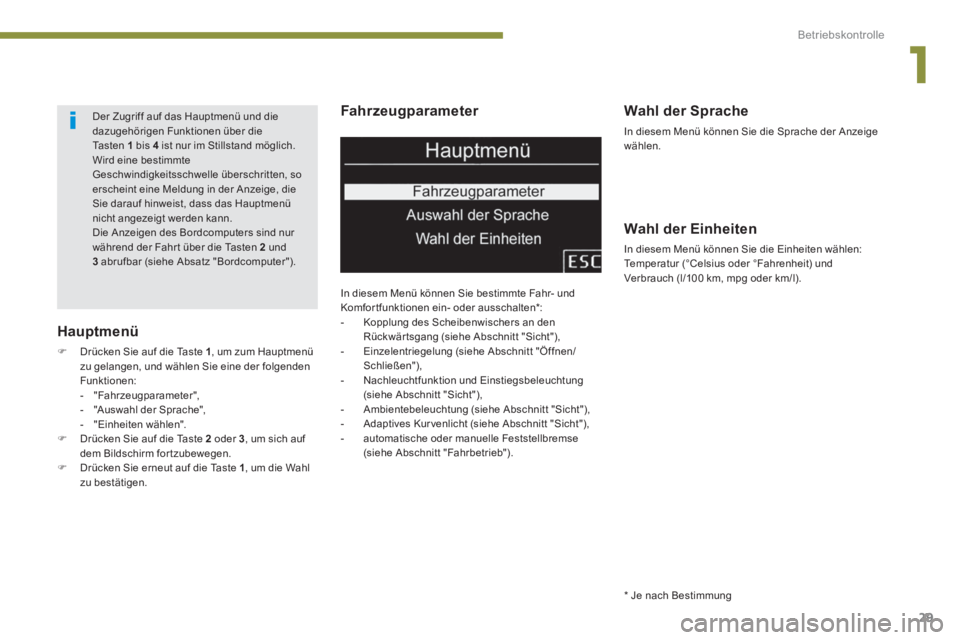

Fahrzeugparameter
In diesem Menü können Sie bestimmte Fahr- und
Komfor tfunktionen ein- oder ausschalten * :
- Kopplung des Scheibenwischers an den
Rückwär tsgang (siehe Abschnitt "Sicht"),
- Einzelentriegelung (siehe Abschnitt "Öffnen/
Schließen"),
- Nachleuchtfunktion und Einstiegsbeleuchtung
(siehe Abschnitt "Sicht"),
- Ambientebeleuchtung (siehe Abschnitt "Sicht"),
- Adaptives Kur venlicht (siehe Abschnitt "Sicht"),
- automatische oder manuelle Feststellbremse
(siehe Abschnitt "Fahrbetrieb").
Wahl der Einheiten
In diesem Menü können Sie die Einheiten wählen:
Temperatur (°Celsius oder °Fahrenheit) und
Verbrauch (l/100 km, mpg oder km/l).
Wahl der Sprache
In diesem Menü können Sie die Sprache der Anzeige
wählen.
Hauptmenü
)
Drücken Sie auf die Taste 1
, um zum Hauptmenü
zu gelangen, und wählen Sie eine der folgenden
Funktionen:
- "Fahrzeugparameter",
- "Auswahl der Sprache",
- "Einheiten wählen".
)
Drücken Sie auf die Taste 2
oder 3
, um sich auf
dem Bildschirm fortzubewegen.
)
Drücken Sie erneut auf die Taste 1
, um die Wahl
zu bestätigen.
Der Zugriff auf das Hauptmenü und die
dazugehörigen Funktionen über die
Ta s t e n 1
bis 4
ist nur im Stillstand möglich.
Wird eine bestimmte
Geschwindigkeitsschwelle überschritten, so
erscheint eine Meldung in der Anzeige, die
Sie darauf hinweist, dass das Hauptmenü
nicht angezeigt werden kann.
Die Anzeigen des Bordcomputers sind nur
während der Fahr t über die Tasten 2
und
3
abrufbar (siehe Absatz "Bordcomputer").
*
Je nach Bestimmung
Page 32 of 404
Betriebskontrolle
30
linker Blinker
blinkt mit akustischem
Signal Der Lichtschalter wurde nach unten
gedrückt.
rechter Blinker
blinkt mit akustischem
Signal Der Lichtschalter wurde nach oben
gedrückt.
Betriebskontrollleuchten
Das Aufleuchten einer der folgenden Leuchten zeigt an, dass das betreffende System aktivier t ist.
Kontrollleuchte
leuchtet
Ursache
Aktionen/Beobachtungen
Standlicht
ununterbrochen
Der Lichtschalter befindet sich in Position
"Standlicht".

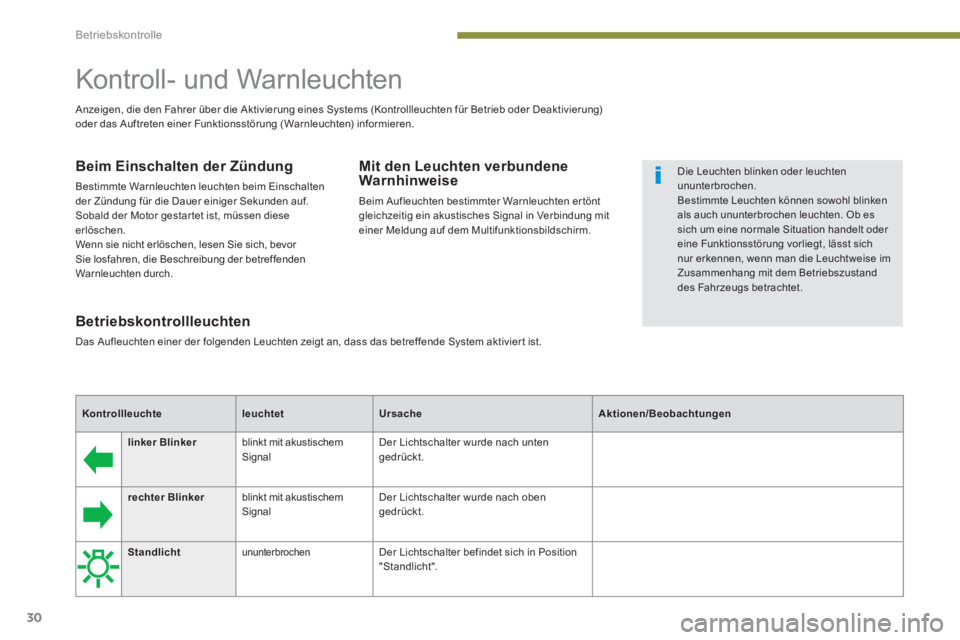

Kontroll- und Warnleuchten
Beim Einschalten der Zündung
Bestimmte Warnleuchten leuchten beim Einschalten
der Zündung für die Dauer einiger Sekunden auf.
Sobald der Motor gestar tet ist, müssen diese
erlöschen.
Wenn sie nicht erlöschen, lesen Sie sich, bevor
Sie losfahren, die Beschreibung der betreffenden
Warnleuchten durch.
Mit den Leuchten verbundene
Warnhinweise
Beim Aufleuchten bestimmter Warnleuchten ertönt
gleichzeitig ein akustisches Signal in Verbindung mit
einer Meldung auf dem Multifunktionsbildschirm.
Anzeigen, die den Fahrer über die Aktivierung eines Systems (Kontrollleuchten für Betrieb oder Deaktivierung)
oder das Auftreten einer Funktionsstörung (Warnleuchten) informieren.
Die Leuchten blinken oder leuchten
ununterbrochen.
Bestimmte Leuchten können sowohl blinken
als auch ununterbrochen leuchten. Ob es
sich um eine normale Situation handelt oder
eine Funktionsstörung vorliegt, lässt sich
nur erkennen, wenn man die Leuchtweise im
Zusammenhang mit dem Betriebszustand
des Fahrzeugs betrachtet.
Page 33 of 404
1
Betriebskontrolle
31
Vorglühen
Dieselmotor
ununterbrochen
Das Zündschloss befindet sich in der 2.
Position (Zündung). War ten Sie, bis die Kontrollleuchte erlischt, bevor Sie den Motor
starten.
Die Leuchtdauer ist von den Witterungsverhältnissen abhängig.
Abblendlicht
ununterbrochen
Der Lichtschalter befindet sich in Position
"Abblendlicht".
Fernlicht
ununterbrochen
Der Lichtschalter wurde in Richtung Fahrer
gezogen. Ziehen Sie den Lichtschalter erneut zu sich heran, um wieder
auf das Abblendlicht
umzuschalten.
Nebelscheinwerfer
ununterbrochen
Die Nebelscheinwer fer wurden betätigt. Drehen Sie den Ring am Schalter zweimal nach hinten, um
die Nebelscheinwer fer auszuschalten.
Nebelschlussleuchte
ununterbrochen
Die Nebelschlussleuchte wurde betätigt. Drehen Sie den Ring am Schalter nach hinten, um die
Nebelschlussleuchte auszuschalten.
Elektrische
Feststellbremse
ununterbrochen
Die elektrische Feststellbremse ist
angezogen. Lösen Sie die elektrische Feststellbremse, damit die Kontrollleuchte erlischt: halten Sie die Fußbremse gedrückt und
ziehen Sie an der Betätigung der elektrischen Feststellbremse.
Beachten Sie die Sicherheitsbestimmungen.
Für weitere Informationen zur elektrischen Feststellbremse
siehe die entsprechende Rubrik.
Kontrollleuchte
leuchtet
Ursache
Aktionen/Beobachtungen
Page 34 of 404
Betriebskontrolle
32
Kontrollleuchte
leuchtet
Ursache
Aktionen/Beobachtungen
Deaktivierung der
Automatikfunktionen
der elektrischen
Feststellbremse
ununterbrochen Die Funktionen "automatisches Anziehen"
(beim Abstellen des Motors) und
"automatisches Lösen" wurden deaktivier t
oder sind defekt. Aktivieren Sie die Funktion ( je nach Verkaufsland) im
Fahrzeugkonfigurationsmenü oder wenden Sie sich an
das PEUGEOT-Händlernetz bzw. an eine qualifizier te
Fachwerkstatt, wenn das automatische Anziehen / Lösen
nicht mehr möglich ist.
Ausführlichere Informationen zur elektrischen Feststellbremse
finden Sie in der entsprechenden Rubrik.
Betätigung der
Bremse
ununterbrochen Das Bremspedal ist nicht durchgetreten. Treten Sie auf das Bremspedal, um den Motor zu star ten,
bei automatisier tem Getriebe Gangwählhebel auf N
, bei
Automatikgetriebe Gangwählhebel auf P
.
Wenn Sie die Feststellbremse lösen möchten, ohne dabei auf
die Bremse zu treten, bleibt die Kontrollleuchte eingeschaltet.
blinkt Wenn Sie beim automatisier ten Getriebe
das Fahrzeug am Berg zu lange mit dem
Gaspedal halten, überhitzt die Kupplung. Benutzen Sie die Fußbremse und/oder die elektrische
Feststellbremse.
Parklückendetektor
ununterbrochen
Der Parklückendetektor ist aktivier t. Drücken Sie auf die betref fende Taste, um ihn auszuschalten.
blinkt Der Messvorgang läuft. Nach Durchführung der Messung leuchtet die Kontrollleuchte
wieder konstant.
STOP & START
ununterbrochen
Das STOP & START-System hat den Motor
bei Fahrzeugstillstand in den Modus STOP
versetzt (Ampel, Stopp, Stau, ...). Sobald Sie weiter fahren möchten, erlischt die Kontrollleuchte
und der Motor star tet wieder automatisch im Modus START.
Kontrollleuchte blinkt für
einige Sekunden, dann
erlischt sie. Der Modus STOP ist zurzeit nicht ver fügbar.
oder
Der Modus START wurde automatisch
ausgelöst. Für mehr Informationen zu den Spezialsituationen der Modi
STOP und START siehe Abschnitt "STOP & START" .
Page 35 of 404
1
Betriebskontrolle
33

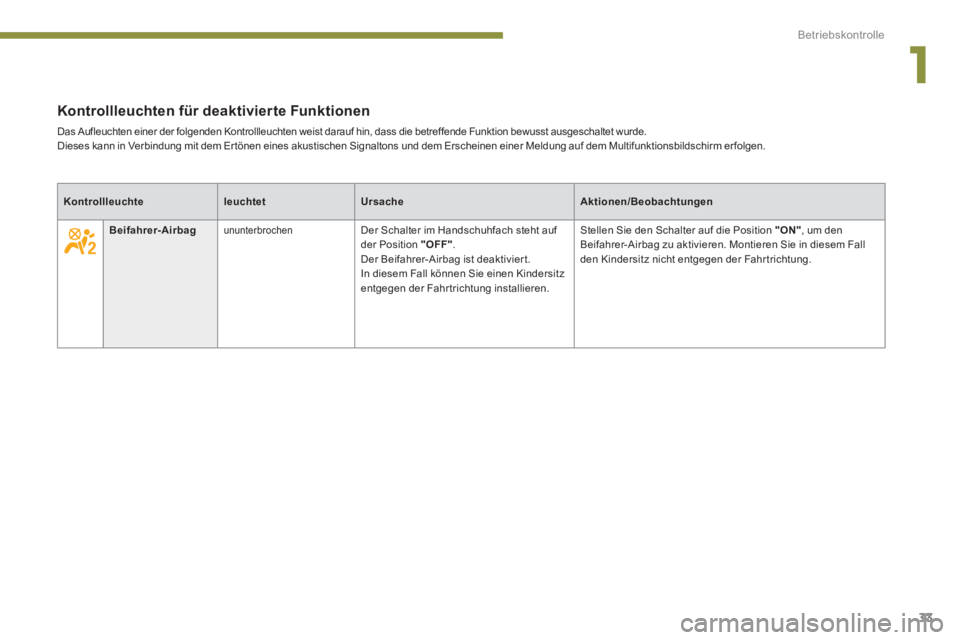

Kontrollleuchten für deaktivierte Funktionen
Das Aufleuchten einer der folgenden Kontrollleuchten weist darauf hin, dass die betreffende Funktion bewusst ausgeschaltet wurde. Dieses kann in Verbindung mit dem Er tönen eines akustischen Signaltons und dem Erscheinen einer Meldung auf dem Multifunktionsbildschirm erfolgen.
Kontrollleuchte
leuchtet
Ursache
Aktionen/Beobachtungen
Beifahrer-Airbag
ununterbrochen
Der Schalter im Handschuhfach steht auf
der Position "OFF"
.
Der Beifahrer-Airbag ist deaktivier t.
In diesem Fall können Sie einen Kindersitz
entgegen der Fahr trichtung installieren.
Stellen Sie den Schalter auf die Position "ON"
, um den
Beifahrer-Airbag zu aktivieren. Montieren Sie in diesem Fall
den Kindersitz nicht entgegen der Fahr trichtung.
Page 36 of 404
Betriebskontrolle
34

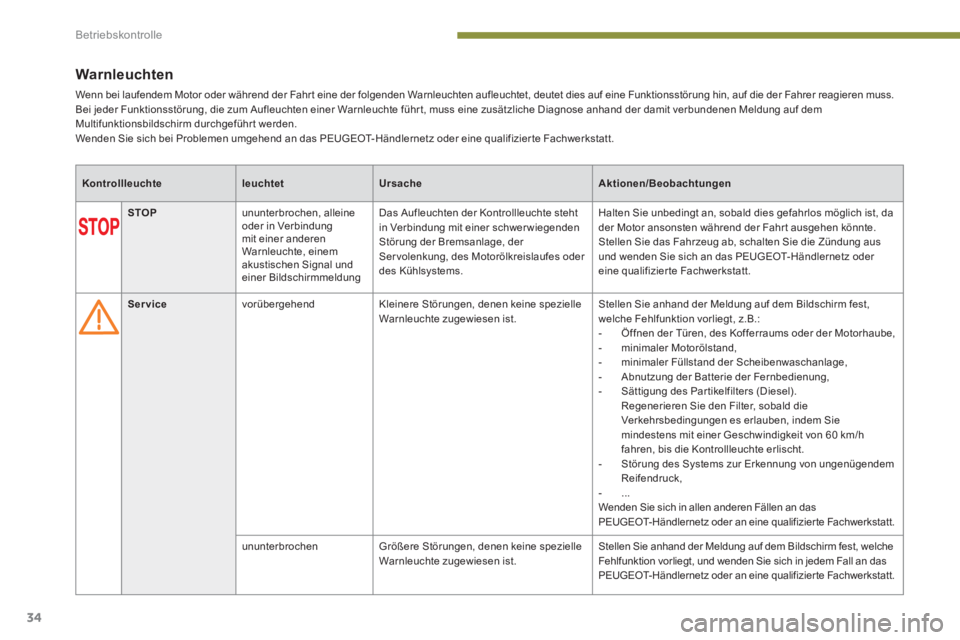

Warnleuchten
Wenn bei laufendem Motor oder während der Fahr t eine der folgenden Warnleuchten aufleuchtet, deutet dies auf eine Funktionsstörung hin, auf die der Fahrer reagieren muss.
Bei jeder Funktionsstörung, die zum Aufleuchten einer Warnleuchte führ t, muss eine zusätzliche Diagnose anhand der damit verbundenen Meldung auf dem
Multifunktionsbildschirm durchgeführt werden.
Wenden Sie sich bei Problemen umgehend an das PEUGEOT-Händlernetz oder eine qualifizierte Fachwerkstatt.
Kontrollleuchte
leuchtet
Ursache
Aktionen/Beobachtungen
STOP
ununterbrochen, alleine
oder in Verbindung
mit einer anderen
Warnleuchte, einem
akustischen Signal und
einer Bildschirmmeldung Das Aufleuchten der Kontrollleuchte steht
in Verbindung mit einer schwer wiegenden
Störung der Bremsanlage, der
Ser volenkung, des Motorölkreislaufes oder
des Kühlsystems. Halten Sie unbedingt an, sobald dies gefahrlos möglich ist, da
der Motor ansonsten während der Fahrt ausgehen könnte.
Stellen Sie das Fahrzeug ab, schalten Sie die Zündung aus
und wenden Sie sich an das PEUGEOT-Händlernetz oder
eine qualifizier te Fachwerkstatt.
Service
vorübergehend Kleinere Störungen, denen keine spezielle
Warnleuchte zugewiesen ist. Stellen Sie anhand der Meldung auf dem Bildschirm fest,
welche Fehlfunktion vorliegt, z.B.:
- Öffnen der Türen, des Kofferraums oder der Motorhaube,
- minimaler Motorölstand,
- minimaler Füllstand der Scheibenwaschanlage,
- Abnutzung der Batterie der Fernbedienung,
- Sättigung des Par tikelfilters (Diesel).
Regenerieren Sie den Filter, sobald die
Verkehrsbedingungen es erlauben, indem Sie
mindestens mit einer Geschwindigkeit von 60 km/h
fahren, bis die Kontrollleuchte erlischt.
- Störung des Systems zur Erkennung von ungenügendem
Reifendruck,
- ...
Wenden Sie sich in allen anderen Fällen an das
PEUGEOT-Händlernetz oder an eine qualifizier te Fachwerkstatt.
ununterbrochen Größere Störungen, denen keine spezielle
Warnleuchte zugewiesen ist. Stellen Sie anhand der Meldung auf dem Bildschirm fest, welche
Fehlfunktion vorliegt, und wenden Sie sich in jedem Fall an das
PEUGEOT-Händlernetz oder an eine qualifizier te Fachwerkstatt.
Page 37 of 404
1
Betriebskontrolle
35

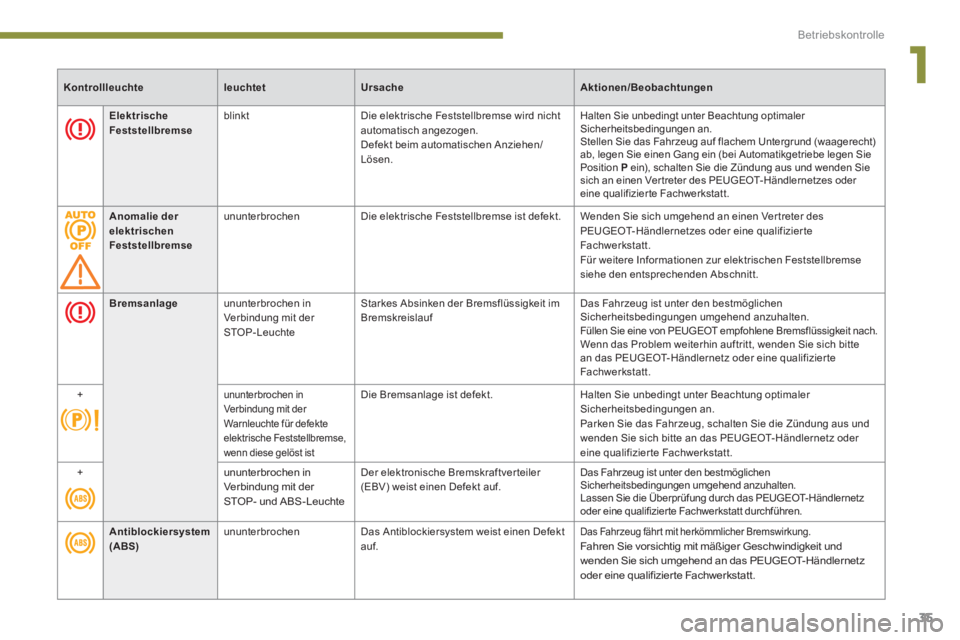

Elektrische
Feststellbremse
blinkt Die elektrische Feststellbremse wird nicht
automatisch angezogen.
Defekt beim automatischen Anziehen/
Lösen. Halten Sie unbedingt unter Beachtung optimaler
Sicherheitsbedingungen an.
Stellen Sie das Fahrzeug auf flachem Untergrund (waagerecht)
ab, legen Sie einen Gang ein (bei Automatikgetriebe legen Sie
Position P
ein), schalten Sie die Zündung aus und wenden Sie
sich an einen Ver treter des PEUGEOT-Händlernetzes oder
eine qualifizier te Fachwerkstatt.
Anomalie der
elektrischen
Feststellbremse
ununterbrochen Die elektrische Feststellbremse ist defekt. Wenden Sie sich umgehend an einen Vertreter des
PEUGEOT-Händlernetzes oder eine qualifizier te
Fachwerkstatt.
Für weitere Informationen zur elektrischen Feststellbremse
siehe den entsprechenden Abschnitt.
Kontrollleuchte
leuchtet
Ursache
Aktionen/Beobachtungen
Bremsanlage
ununterbrochen in
Verbindung mit der
STOP-Leuchte Starkes Absinken der Bremsflüssigkeit im
Bremskreislauf Das Fahrzeug ist unter den bestmöglichen
Sicherheitsbedingungen umgehend anzuhalten.
Füllen Sie eine von PEUGEOT empfohlene Bremsflüssigkeit nach.
Wenn das Problem weiterhin auftritt, wenden Sie sich bitte
an das PEUGEOT-Händlernetz oder eine qualifizier te
Fachwerkstatt.
+
ununterbrochen in
Verbindung mit der
Warnleuchte für defekte
elektrische Feststellbremse,
wenn diese gelöst ist
Die Bremsanlage ist defekt. Halten Sie unbedingt unter Beachtung optimaler
Sicherheitsbedingungen an.
Parken Sie das Fahrzeug, schalten Sie die Zündung aus und
wenden Sie sich bitte an das PEUGEOT-Händlernetz oder
eine qualifizier te Fachwerkstatt.
+
ununterbrochen in
Verbindung mit der
STOP- und ABS - Leuchte
Der elektronische Bremskraftver teiler
(EBV) weist einen Defekt auf. Das Fahrzeug ist unter den bestmöglichen
Sicherheitsbedingungen umgehend anzuhalten.
Lassen Sie die Überprüfung durch das PEUGEOT-Händlernetz
oder eine qualifizier te Fachwerkstatt durchführen.
Antiblockiersystem
(ABS)
ununterbrochen Das Antiblockiersystem weist einen Defekt
auf. Das Fahrzeug fähr t mit herkömmlicher Bremswirkung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit und
wenden Sie sich umgehend an das PEUGEOT-Händlernetz
oder eine qualifizier te Fachwerkstatt.

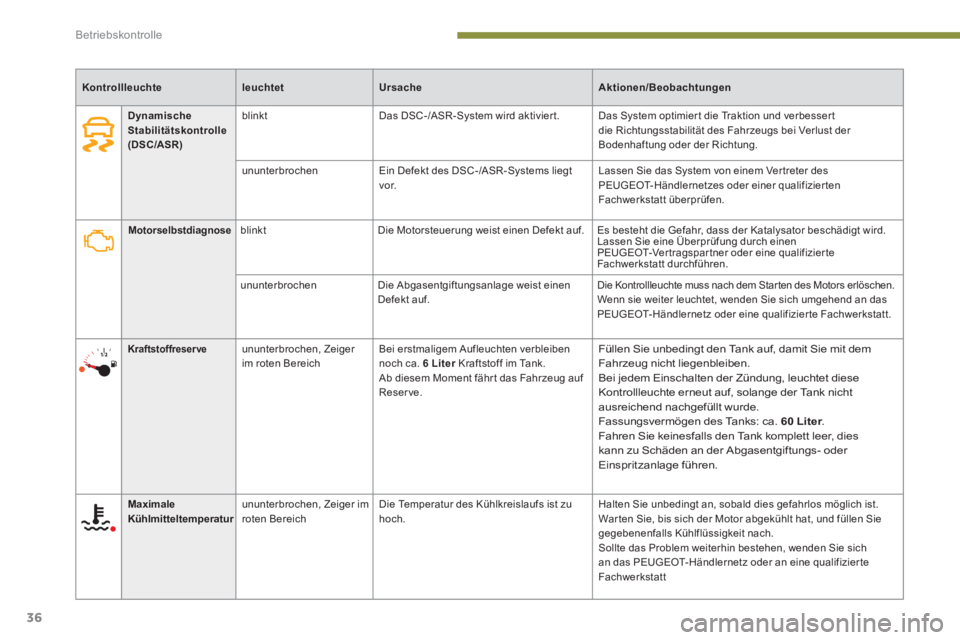

Page 38 of 404
Betriebskontrolle
36
Kontrollleuchte
leuchtet
Ursache
Aktionen/Beobachtungen
Motorselbstdiagnose
blinkt Die Motorsteuerung weist einen Defekt auf. Es besteht die Gefahr, dass der Katalysator beschädigt wird.
Lassen Sie eine Überprüfung durch einen
PEUGEOT-Vertragspartner oder eine qualifizierte
Fachwerkstatt durchführen.
ununterbrochen Die Abgasentgiftungsanlage weist einen
Defekt auf. Die Kontrollleuchte muss nach dem Star ten des Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich umgehend an das
PEUGEOT-Händlernetz oder eine qualifizier te Fachwerkstatt.
Kraftstoffreserve
ununterbrochen, Zeiger
im roten Bereich Bei erstmaligem Aufleuchten verbleiben
noch ca. 6 Liter
Kraftstoff im Tank.
Ab diesem Moment fähr t das Fahrzeug auf
Reserve. Füllen Sie unbedingt den Tank auf, damit Sie mit dem
Fahrzeug nicht liegenbleiben.
Bei jedem Einschalten der Zündung, leuchtet diese
Kontrollleuchte erneut auf, solange der Tank nicht
ausreichend nachgefüllt wurde.
Fassungsvermögen des Tanks: ca. 60 Liter
.
Fahren Sie keinesfalls den Tank komplett leer, dies
kann zu Schäden an der Abgasentgiftungs- oder
Einspritzanlage führen.
Maximale
Kühlmitteltemperatur
ununterbrochen, Zeiger im
roten Bereich Die Temperatur des Kühlkreislaufs ist zu
hoch. Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
War ten Sie, bis sich der Motor abgekühlt hat, und füllen Sie
gegebenenfalls Kühlflüssigkeit nach.
Sollte das Problem weiterhin bestehen, wenden Sie sich
an das PEUGEOT-Händlernetz oder an eine qualifizier te
Fachwerkstatt
Dynamische
Stabilitätskontrolle
(DSC/ASR)
blinkt Das DSC-/ASR-System wird aktivier t. Das System optimier t die Traktion und verbesser t
die Richtungsstabilität des Fahrzeugs bei Verlust der
Bodenhaftung oder der Richtung.
ununterbrochen Ein Defekt des DSC-/ASR-Systems liegt
vor. Lassen Sie das System von einem Ver treter des
PEUGEOT-Händlernetzes oder einer qualifizier ten
Fachwerkstatt überprüfen.

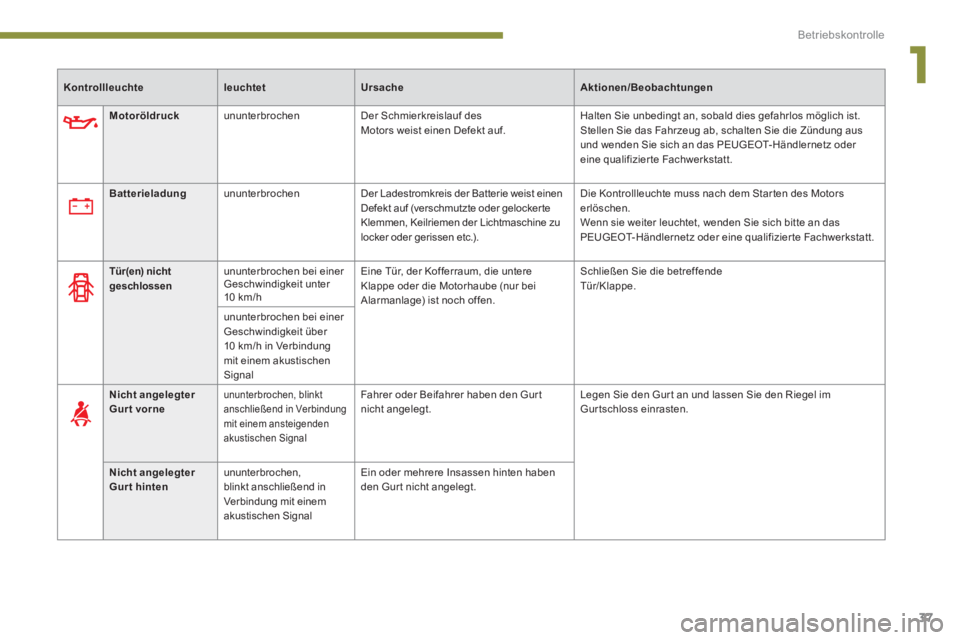

Page 39 of 404
1
Betriebskontrolle
37
Motoröldruck
ununterbrochen Der Schmierkreislauf des
Motors weist einen Defekt auf. Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Stellen Sie das Fahrzeug ab, schalten Sie die Zündung aus
und wenden Sie sich an das PEUGEOT-Händlernetz oder
eine qualifizier te Fachwerkstatt.
B
atterieladung
ununterbrochen Der Ladestromkreis der Batterie weist einen
Defekt auf (verschmutzte oder gelocker te
Klemmen, Keilriemen der Lichtmaschine zu
locker oder gerissen etc.). Die Kontrollleuchte muss nach dem Star ten des Motors
erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich bitte an das
PEUGEOT-Händlernetz oder eine qualifizier te Fachwerkstatt.
Kontrollleuchte
leuchtet
Ursache
Aktionen/Beobachtungen
Nicht angelegter
Gurt
vorne
ununterbrochen, blinkt
anschließend in Verbindung
mit einem ansteigenden
akustischen Signal
Fahrer oder Beifahrer haben den Gur t
nicht angelegt. Legen Sie den Gur t an und lassen Sie den Riegel im
Gur tschloss einrasten.
Nicht angelegter
Gurt hinten
ununterbrochen,
blinkt anschließend in
Verbindung mit einem
akustischen Signal Ein oder mehrere Insassen hinten haben
den Gur t nicht angelegt.
Tür(en) nicht
geschlossen
ununterbrochen bei einer
Geschwindigkeit unter
10 km/h Eine Tür, der Kofferraum, die untere
Klappe oder die Motorhaube (nur bei
Alarmanlage) ist noch offen. Schließen Sie die betreffende
Tür/Klappe.
ununterbrochen bei einer
Geschwindigkeit über
10 km/h in Verbindung
mit einem akustischen
Signal

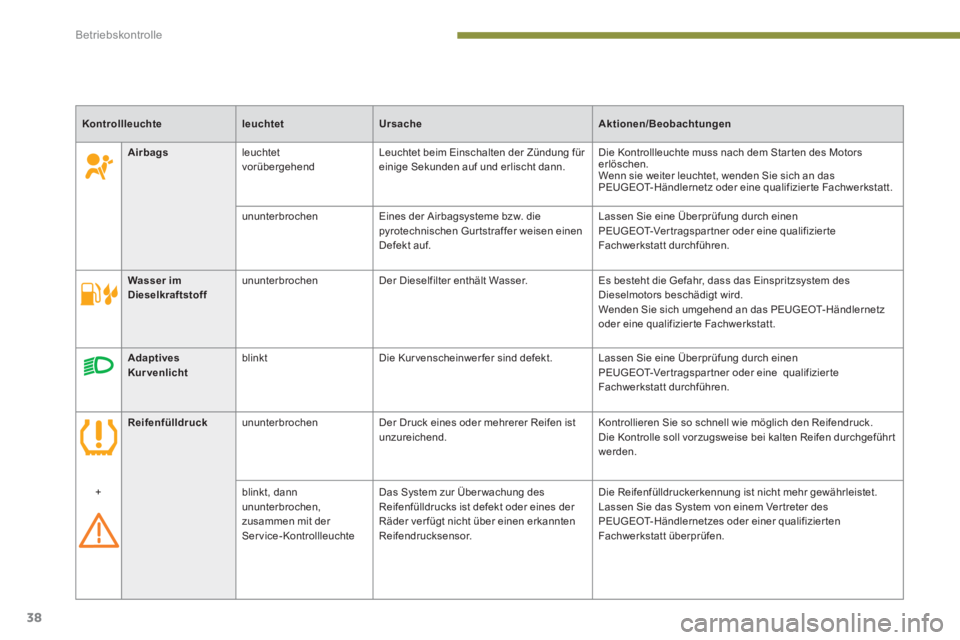

Page 40 of 404
Betriebskontrolle
38
Kontrollleuchte
leuchtet
Ursache
Aktionen/Beobachtungen
Adaptives
Kur venlicht
blinkt Die Kur venscheinwer fer sind defekt. Lassen Sie eine Überprüfung durch einen
PEUGEOT-Ver tragspar tner oder eine qualifizier te
Fachwerkstatt durchführen.
Reifenfülldruck
ununterbrochen Der Druck eines oder mehrerer Reifen ist
unzureichend. Kontrollieren Sie so schnell wie möglich den Reifendruck.
Die Kontrolle soll vorzugsweise bei kalten Reifen durchgeführ t
werden.
+
blinkt, dann
ununterbrochen,
zusammen mit der
Service-Kontrollleuchte Das System zur Über wachung des
Reifenfülldrucks ist defekt oder eines der
Räder ver fügt nicht über einen erkannten
Reifendrucksensor. Die Reifenfülldruckerkennung ist nicht mehr gewährleistet.
Lassen Sie das System von einem Ver treter des
PEUGEOT-Händlernetzes oder einer qualifizier ten
Fachwerkstatt überprüfen.
Airbags
leuchtet
vorübergehend Leuchtet beim Einschalten der Zündung für
einige Sekunden auf und erlischt dann. Die Kontrollleuchte muss nach dem Star ten des Motors
erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich an das
PEUGEOT-Händlernetz oder eine qualifizier te Fachwerkstatt.
ununterbrochen Eines der Airbagsysteme bzw. die
pyrotechnischen Gurtstraffer weisen einen
Defekt auf. Lassen Sie eine Überprüfung durch einen
PEUGEOT-Vertragspartner oder eine qualifizierte
Fachwerkstatt durchführen.
Wasser im
Dieselkraftstoff
ununterbrochen Der Dieselfilter enthält Wasser. Es besteht die Gefahr, dass das Einspritzsystem des
Dieselmotors beschädigt wird.
Wenden Sie sich umgehend an das PEUGEOT-Händlernetz
oder eine qualifizier te Fachwerkstatt.
