Page 241 of 404
11
Praktiske oplysninger
239

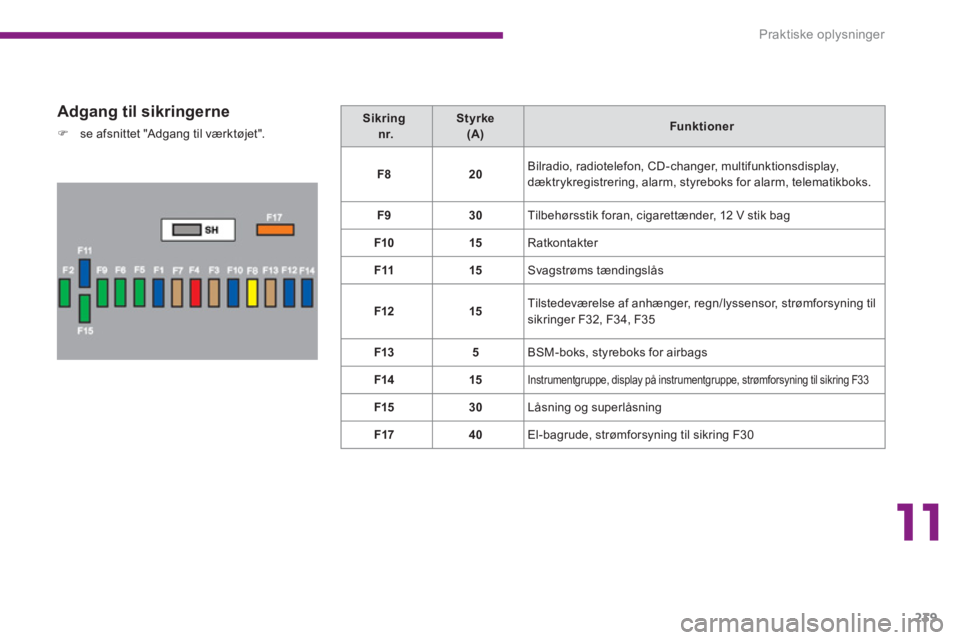

Adgang til sikringerne
)
se afsnittet "Adgang til værktøjet".
Sikring
nr.
Styrke
(A)
Funk tioner
F8
20
Bilradio, radiotelefon, CD-changer, multifunktionsdisplay,
dæktrykregistrering, alarm, styreboks for alarm, telematikboks.
F9
30
Tilbehørsstik foran, cigarettænder, 12 V stik bag
F10
15
Ratkontakter
F11
15
Svagstrøms tændingslås
F12
15
Tilstedeværelse af anhænger, regn/lyssensor, strømforsyning til
sikringer F32, F34, F35
F13
5
BSM-boks, styreboks for airbags
F14
15
Instrumentgruppe, display på instrumentgruppe, strømforsyning til sikring F33
F15
30
Låsning og superlåsning
F17
40
El-bagrude, strømforsyning til sikring F30
Page 242 of 404

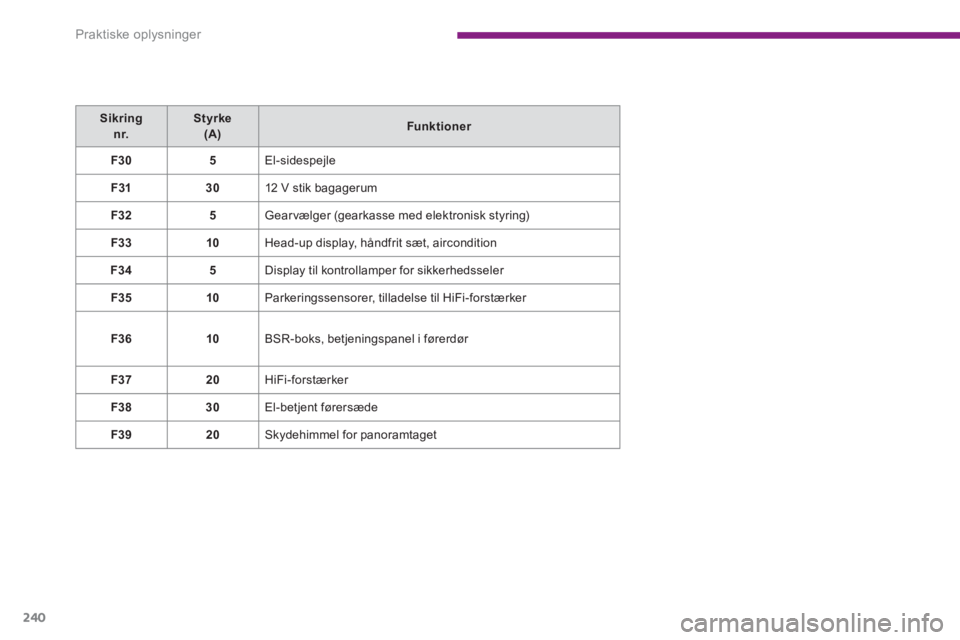

Praktiske oplysninger
240
Sikring
nr.
Styrke
(A)
Funk tioner
F30
5
El-sidespejle
F31
30
12 V stik bagagerum
F32
5
Gearvælger (gearkasse med elektronisk styring)
F33
10
Head-up display, håndfrit sæt, aircondition
F34
5
Display til kontrollamper for sikkerhedsseler
F35
10
Parkeringssensorer, tilladelse til HiFi-forstærker
F36
10
BSR-boks, betjeningspanel i førerdør
F37
20
HiFi-forstærker
F38
30
El-betjent førersæde
F39
20
Skydehimmel for panoramtaget
Page 243 of 404
11
Praktiske oplysninger
241
Sikringer i motorrum
Sikringsboksen sidder i motorrummet lige ved
batteriet.
Sikring
n r.
Styrke
(A)
Funk tioner
F2
15
Horn
F3
10
Rudevasker for/bag
F4
10
Kørelys
F5
15
Kanisterventil, ventil for aflastning af turbine og regulering
af turbotryk (1,6 l THP), opvarmer til oliedampe (1,6 l THP),
dieselolieopvarmer (1,6 l HDI)
F6
10
Diagnosestik, drejelygter, pumpe for partikelfilter (Diesel),
"Distance alert", kontakt for indstilling af sidespejle
F7
10
Styreboks for ser vostyring, automatgearkasse, motor for
højdeindstilling af drejelygter
F8
20
Styring af starter
F9
10
Kontakter for koblings- og bremsepedal
F11
40
Airconditionblæser
Adgang til sikringerne
)
Løsn låget
)
Skift sikringen (se pågældende afsnit)
)
Efter indgrebet lukkes låget meget forsigtigt
for at sikre at sikringsboksen er tæt
Skemaer over sikringer
Page 244 of 404
Praktiske oplysninger
242
Sikring
nr.
Styrke
(A)
Funk tioner
F12
30
Forrudevisker lav/høj hastighed
F14
30
Luftpumpe
F15
10
Højre fjernlys
F16
10
Venstre fjernlys
F17
15
Venstre nærlys
F18
15
Højre nærlys
Page 245 of 404
11
Praktiske oplysninger
243
Sikring
nr.
Styrke
(A)
Funk tioner
F2
5
Dobbelt bremsekontakt
F3
5
Boks for batteriopladning
F4
25
Magnetventiler for ABS/CDS
F6
15
Automatgearkasse, gearkasse med elektronisk styring

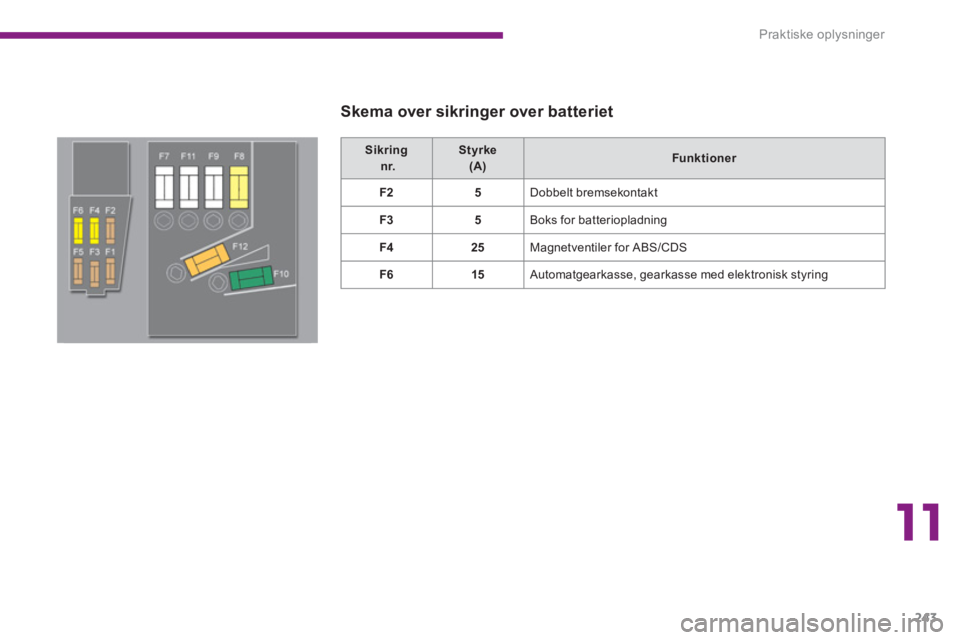

Skema over sikringer over batteriet
Page 246 of 404
Praktiske oplysninger
244

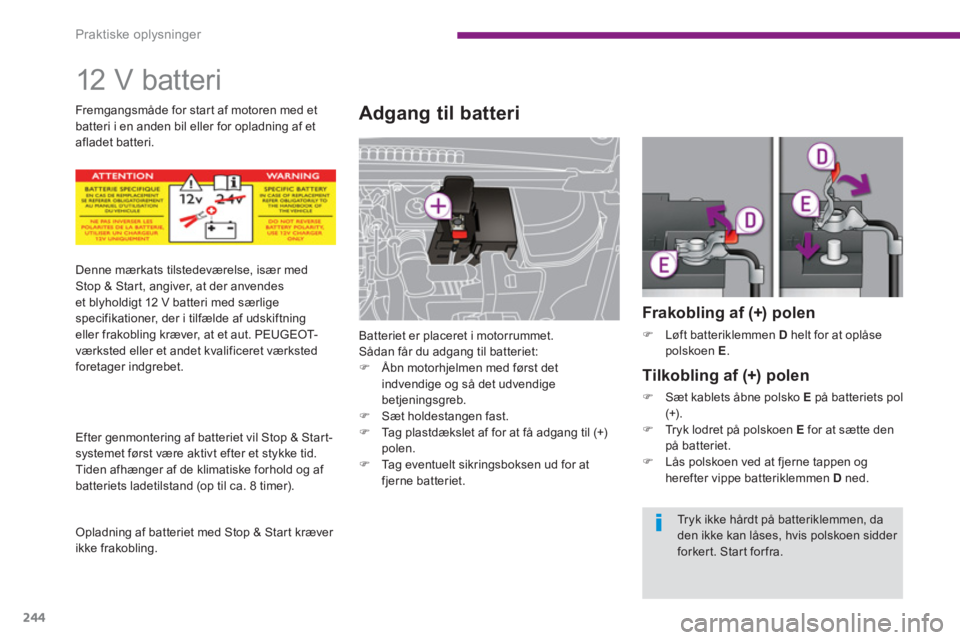

12 V batteri
Adgang til batteri
Batteriet er placeret i motorrummet.
Sådan får du adgang til batteriet:
)
Åbn motorhjelmen med først det
indvendige og så det udvendige
betjeningsgreb.
)
Sæt holdestangen fast.
)
Tag plastdækslet af for at få adgang til (+)
polen.
)
Tag eventuelt sikringsboksen ud for at
fjerne batteriet.
Frakobling af (+) polen
)
Løft batteriklemmen D
helt for at oplåse
polskoen E
.
Tilkobling af (+) polen
)
Sæt kablets åbne polsko E
på batteriets pol
(+).
)
Tryk lodret på polskoen E
for at sætte den
på batteriet.
)
LÃ¥s polskoen ved at fjerne tappen og
herefter vippe batteriklemmen D
ned.
Denne mærkats tilstedeværelse, især med
Stop & Start, angiver, at der anvendes
et blyholdigt 12 V batteri med særlige
specifikationer, der i tilfælde af udskiftning
eller frakobling kræver, at et aut. PEUGEOT-
værksted eller et andet kvalificeret værksted
foretager indgrebet.
Efter genmontering af batteriet vil Stop & Star t-
systemet først være aktivt efter et stykke tid.
Tiden afhænger af de klimatiske forhold og af
batteriets ladetilstand (op til ca. 8 timer).
Opladning af batteriet med Stop & Start kræver
ikke frakobling.
Fremgangsmåde for start af motoren med et
batteri i en anden bil eller for opladning af et
afladet batteri.
Tryk ikke hårdt på batteriklemmen, da
den ikke kan låses, hvis polskoen sidder
forkert. Start for fra.
Page 247 of 404
11
Praktiske oplysninger
245

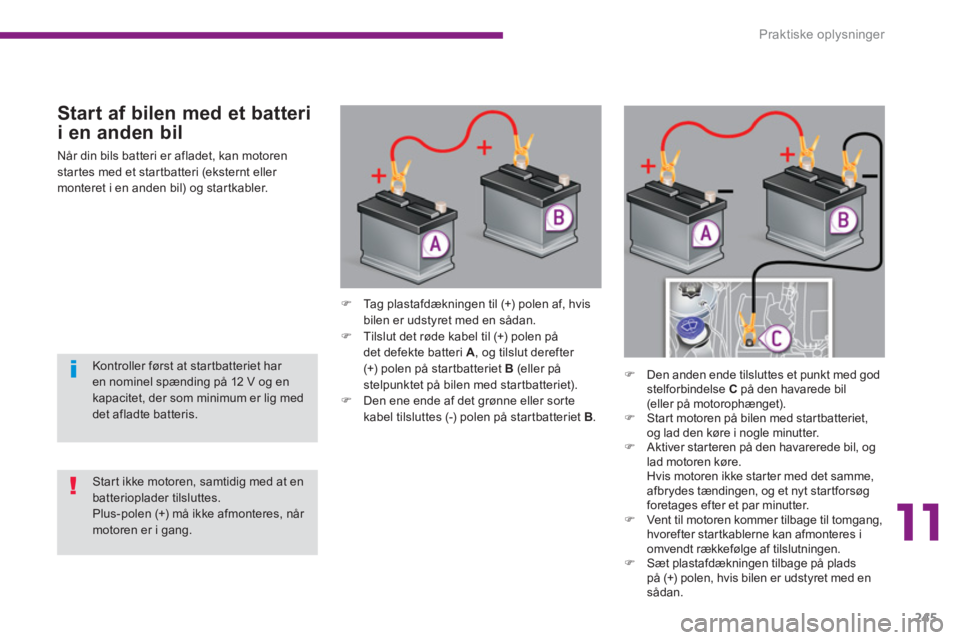

Start af bilen med et batteri
i en anden bil
NÃ¥r din bils batteri er afladet, kan motoren
startes med et startbatteri (eksternt eller
monteret i en anden bil) og startkabler.
)
Tag plastafdækningen til (+) polen af, hvis
bilen er udstyret med en sådan.
)
Tilslut det røde kabel til (+) polen på
det defekte batteri A
, og tilslut derefter
(+) polen på startbatteriet B
(eller på
stelpunktet på bilen med startbatteriet).
)
Den ene ende af det grønne eller sorte
kabel tilsluttes (-) polen på startbatteriet B
.
)
Den anden ende tilsluttes et punkt med god
stelforbindelse C
på den havarede bil
(eller på motorophænget).
)
Start motoren på bilen med startbatteriet,
og lad den køre i nogle minutter.
)
Aktiver starteren på den havarerede bil, og
lad motoren køre.
Hvis motoren ikke starter med det samme,
afbrydes tændingen, og et nyt startforsøg
foretages efter et par minutter.
)
Vent til motoren kommer tilbage til tomgang,
hvorefter startkablerne kan afmonteres i
omvendt rækkefølge af tilslutningen.
)
Sæt plastafdækningen tilbage på plads
på (+) polen, hvis bilen er udstyret med en
sådan.
Start ikke motoren, samtidig med at en
batterioplader tilsluttes.
Plus-polen (+) må ikke afmonteres, når
motoren er i gang.
Kontroller først at startbatteriet har
en nominel spænding på 12 V og en
kapacitet, der som minimum er lig med
det afladte batteris.
Page 248 of 404
Praktiske oplysninger
246
Opladning af batteri med en
lader
)
Frakobl batteriet på bilen.
)
Følg brugsanvisningen for laderen.
)
Sæt batteriets (-) polklemme på først.
)
Batteriets poler og polklemmer skal være
rene. Hvis de har en sulfatbelægning
(hvidlig eller grønlig belægning) skal de
løsnes og renses.
Batterier indeholder skadelige stoffer,
såsom svovlsyre og bly. De skal
bortskaffes i henhold til loven og
må under ingen omstændigheder
smides ud sammen med almindeligt
husholdningsaffald.
Aflever batterierne til et autoriseret
indsamlingssted.
Hvis bilen ikke skal anvendes i en
måneds tid eller mere, anbefales det at
frakoble batteriet.
Før frakobling
Vent i to minutter, efter at tændingen er afbrudt,
før batteriet frakobles.
Luk ruderne og dørene, før batteriet frakobles.
Før tilslutning af batteriet
Når forbindelsen til batteriet har været afbrudt,
må motoren først startes 1 minut efter, at
tændingen er slået til, for at de elektroniske
systemer kan fungere korrekt. Skulle der
alligevel opstå mindre funktionsfejl af
vedvarende karakter, bedes du kontakte et aut.
PEUGEOT-værksted eller et andet kvalificeret
værksted.
Du skal selv nulstille følgende enheder, se
beskrivelsen i det pågældende afsnit (afh. af
version):
- Nøgle med fjernbetjening.
- El-styret soltagsgardin(er).
- ...
Inden batteriet håndteres med stor
forsigtighed, skal øjne og ansigt være
beskyttede.
Alle indgreb på batteriet skal foretages,
hvor der er god ventilation, langt fra
flammer og gnister for at undgå risikoen
for eksplosion og brand.
Forsøg ikke at oplade et frosset
batteri; det skal først tøes op for at
undgå risikoen for eksplosion. Hvis
det er frosset, skal det kontrolleres
inden opladning på et aut. PEUGEOT-
værksted eller et andet kvalificeret
værksted der kontrollerer, at de interne
komponenter ikke er beskadiget, og
at kassen ikke er revnet, hvilket kan
medføre, at batteriet lækker giftig og
ætsende syre.
Byt ikke om på polerne, og anvend
udelukkende en 12 V oplader.
Afmonter ikke polklemmerne, mens
motoren kører.
Oplad ikke batteriet uden at have
frakoblet polklemmerne.
Vask hænderne efter endt arbejde.
Skub aldrig bilen for at starte
motoren, hvis bilen er udstyret med en
elektronisk styret manuel gearkasse
eller automatgearkasse.
Nogle funktioner er ikke tilgængelige,
så længe batteriet ikke har nået en
tilstrækkelig ladetilstand.
Page 249 of 404
11
Praktiske oplysninger
247

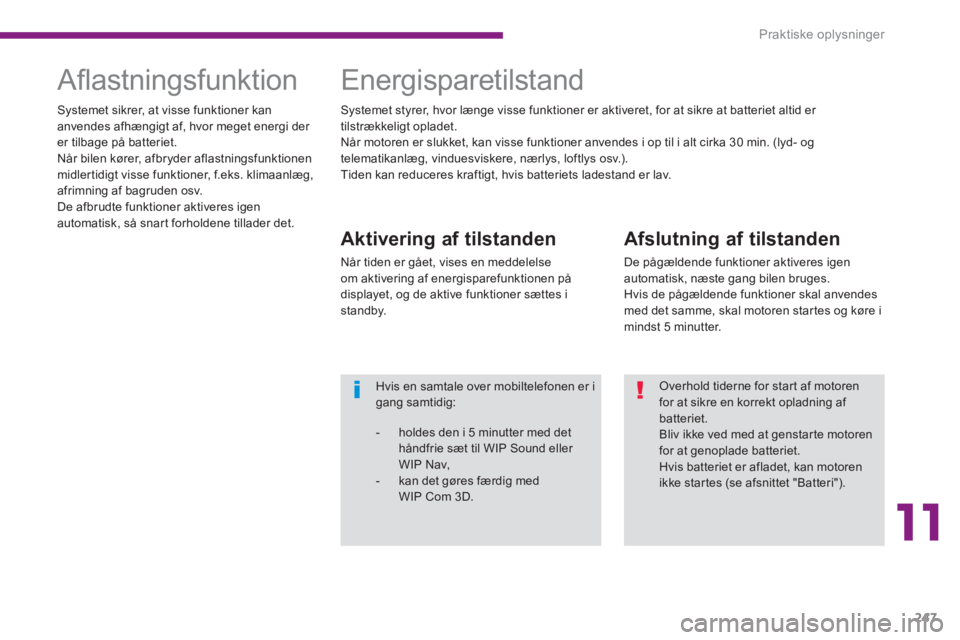

Afslutning af tilstanden
De pågældende funktioner aktiveres igen
automatisk, næste gang bilen bruges.
Hvis de pågældende funktioner skal anvendes
med det samme, skal motoren startes og køre i
mindst 5 minutter.
Afl astningsfunktion
Energisparetilstand
Aktivering af tilstanden
Når tiden er gået, vises en meddelelse
om aktivering af energisparefunktionen på
displayet, og de aktive funktioner sættes i
standby. Systemet sikrer, at visse funktioner kan
anvendes afhængigt af, hvor meget energi der
er tilbage på batteriet.
Når bilen kører, afbryder aflastningsfunktionen
midlertidigt visse funktioner, f.eks. klimaanlæg,
afrimning af bagruden osv.
De afbrudte funktioner aktiveres igen
automatisk, så snart forholdene tillader det. Systemet styrer, hvor længe visse funktioner er aktiveret, for at sikre at batteriet altid er
tilstrækkeligt opladet.
NÃ¥r motoren er slukket, kan visse funktioner anvendes i op til i alt cirka 30 min. (lyd- og
telematikanlæg, vinduesviskere, nærlys, loftlys osv.).
Tiden kan reduceres kraftigt, hvis batteriets ladestand er lav.
Hvis en samtale over mobiltelefonen er i
gang samtidig:
- holdes den i 5 minutter med det
håndfrie sæt til WIP Sound eller
WIP Nav,
- kan det gøres færdig med
WIP Com 3D.
Overhold tiderne for start af motoren
for at sikre en korrekt opladning af
batteriet.
Bliv ikke ved med at genstarte motoren
for at genoplade batteriet.
Hvis batteriet er afladet, kan motoren
ikke startes (se afsnittet "Batteri").
Page 250 of 404
Praktiske oplysninger
248
Udskiftning af viskerblad
Afmontering
)
Løft den viskerarm, hvor viskerbladet skal
udskiftes.
)
Afclips viskerbladet, og tag det af.
Montering
)
Sæt det nye viskerblad på, og clips det fast.
)
Vip forsigtigt viskerarmen ned.
Inden afmontering af et
viskerblad på forruden
)
Inden for et minut efter at tændingen
er afbrudt, skal viskerbetjeningsarmen
aktiveres, således at viskerne stiller sig
midt på forruden.
Efter montering af et
viskerblad på forruden
)
Tilslut tændingen.
)
Aktiver viskerbetjeningsarmen igen for at
køre viskerne på plads.
Bugsering af bilen
Adgang til værktøj
Bugseringsøjet er placeret under venstre
foldeplade i bagagerummets indvendige
beklædning.
Sådan får du adgang til det:
)
Ã…bn bagagerummet
)
Løft foldepladen
)
Tag bugseringsøjet ud af holderen
Fremgangsmåde for at få bugseret sin egen
bil eller bugsere en anden bil med en aftagelig
mekanisk anordning.
