Page 231 of 404
11
Praktische informatie
229

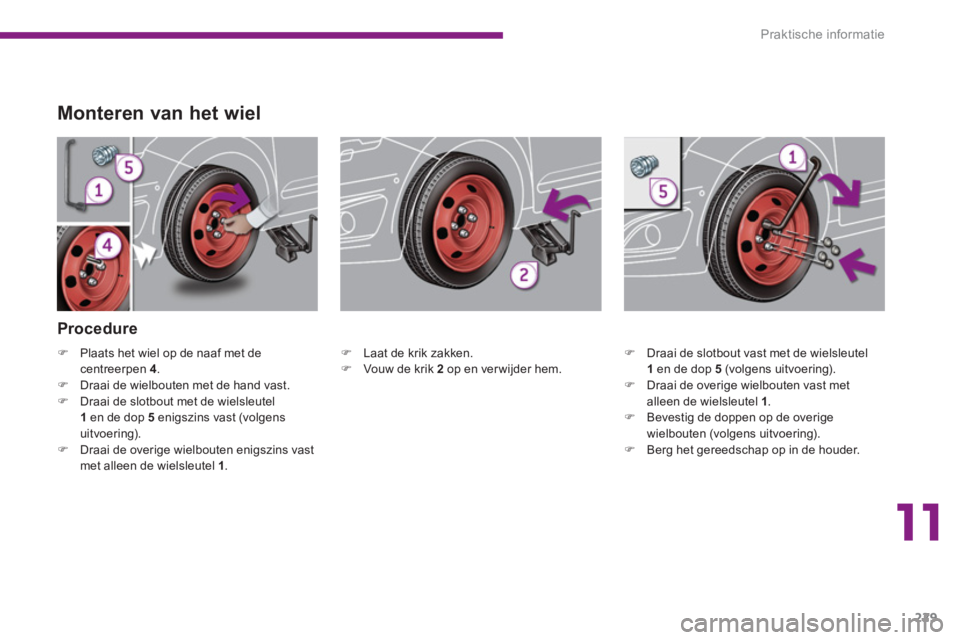

Monteren van het wiel
)
Laat de krik zakken.
)
Vouw de krik 2
op en ver wijder hem.
Procedure
)
Draai de slotbout vast met de wielsleutel
1
en de dop 5
(volgens uitvoering).
)
Draai de overige wielbouten vast met
alleen de wielsleutel 1
.
)
Bevestig de doppen op de overige
wielbouten (volgens uitvoering).
)
Berg het gereedschap op in de houder.
)
Plaats het wiel op de naaf met de
centreerpen 4
.
)
Draai de wielbouten met de hand vast.
)
Draai de slotbout met de wielsleutel
1
en de dop 5
enigszins vast (volgens
uitvoering).
)
Draai de overige wielbouten enigszins vast
met alleen de wielsleutel 1
.
Page 232 of 404
Praktische informatie
230

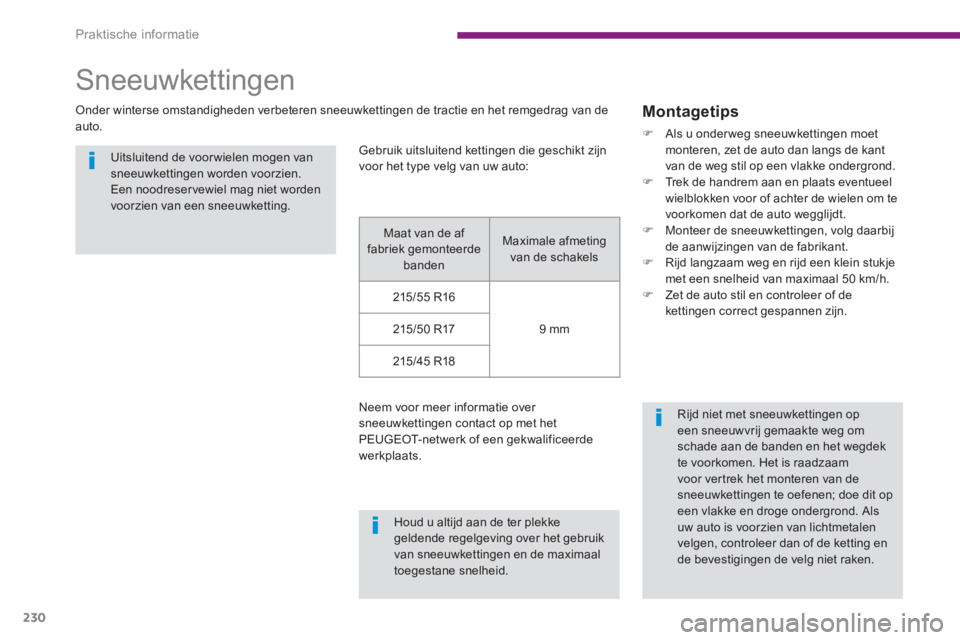

Sneeuwkettingen
Onder winterse omstandigheden verbeteren sneeuwkettingen de tractie en het remgedrag van de
auto.
Uitsluitend de voor wielen mogen van
sneeuwkettingen worden voorzien.
Een noodreser vewiel mag niet worden
voorzien van een sneeuwketting.
Houd u altijd aan de ter plekke
geldende regelgeving over het gebruik
van sneeuwkettingen en de maximaal
toegestane snelheid.
Montagetips
)
Als u onder weg sneeuwkettingen moet
monteren, zet de auto dan langs de kant
van de weg stil op een vlakke ondergrond.
)
Trek de handrem aan en plaats eventueel
wielblokken voor of achter de wielen om te
voorkomen dat de auto wegglijdt.
)
Monteer de sneeuwkettingen, volg daarbij
de aanwijzingen van de fabrikant.
)
Rijd langzaam weg en rijd een klein stukje
met een snelheid van maximaal 50 km/h.
)
Zet de auto stil en controleer of de
kettingen correct gespannen zijn.
Rijd niet met sneeuwkettingen op
een sneeuwvrij gemaakte weg om
schade aan de banden en het wegdek
te voorkomen. Het is raadzaam
voor vertrek het monteren van de
sneeuwkettingen te oefenen; doe dit op
een vlakke en droge ondergrond. Als
uw auto is voorzien van lichtmetalen
velgen, controleer dan of de ketting en
de bevestigingen de velg niet raken.
Gebruik uitsluitend kettingen die geschikt zijn
voor het type velg van uw auto:
Maat van de af
fabriek gemonteerde
banden Maximale afmeting
van de schakels
215/55 R16
9 mm
215/50 R17
215/45 R18
Neem voor meer informatie over
sneeuwkettingen contact op met het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats.
Page 233 of 404
11
Praktische informatie
231

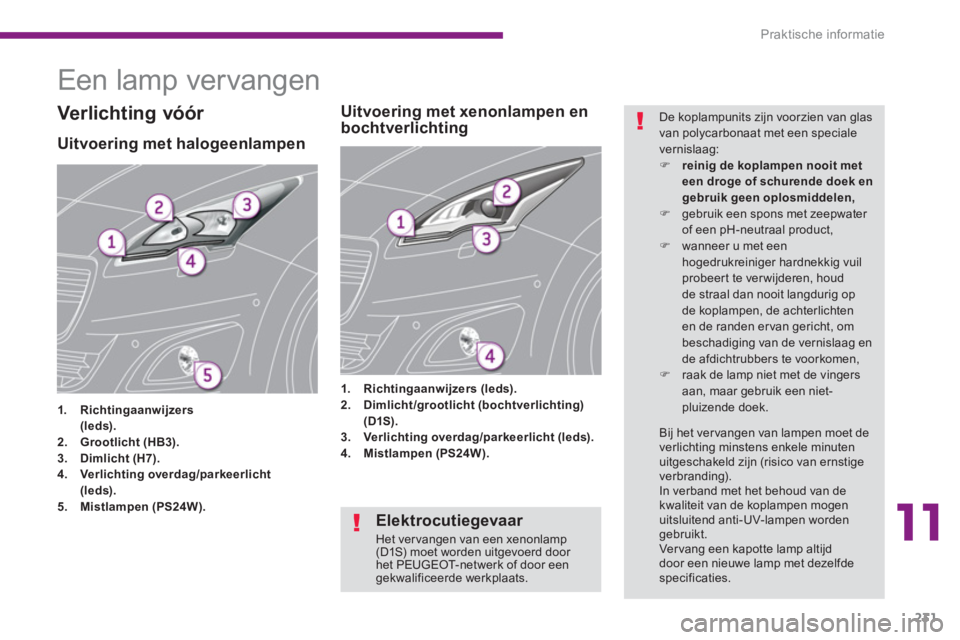

Een lamp vervangen
Uitvoering met halogeenlampen
1.
Richtingaanwijzers
(leds).
2.
Grootlicht (HB3).
3.
Dimlicht (H7).
4.
Verlichting overdag/parkeerlicht
(leds).
5.
Mistlampen (PS24W).
1.
Richtingaanwijzers (leds).
2.
Dimlicht/grootlicht (bochtverlichting)
(D1S).
3.
Verlichting overdag/parkeerlicht (leds).
4.
Mistlampen (PS24W).
Uitvoering met xenonlampen en
bochtverlichting
Verlichting vóór
De koplampunits zijn voorzien van glas
van polycarbonaat met een speciale
vernislaag:
)
reinig de koplampen nooit met
een droge of schurende doek en
gebruik geen oplosmiddelen,
)
gebruik een spons met zeepwater
of een pH-neutraal product,
)
wanneer u met een
hogedrukreiniger hardnekkig vuil
probeert te ver wijderen, houd
de straal dan nooit langdurig op
de koplampen, de achterlichten
en de randen ervan gericht, om
beschadiging van de vernislaag en
de afdichtrubbers te voorkomen,
)
raak de lamp niet met de vingers
aan, maar gebruik een niet-
pluizende doek.
Bij het ver vangen van lampen moet de
verlichting minstens enkele minuten
uitgeschakeld zijn (risico van ernstige
verbranding).
In verband met het behoud van de
kwaliteit van de koplampen mogen
uitsluitend anti-UV-lampen worden
gebruikt.
Ver vang een kapotte lamp altijd
door een nieuwe lamp met dezelfde
specificaties.
Elektrocutiegevaar
Het ver vangen van een xenonlamp
(D1S) moet worden uitgevoerd door
het PEUGEOT-netwerk of door een
gekwalificeerde werkplaats.
Page 234 of 404
Praktische informatie
232

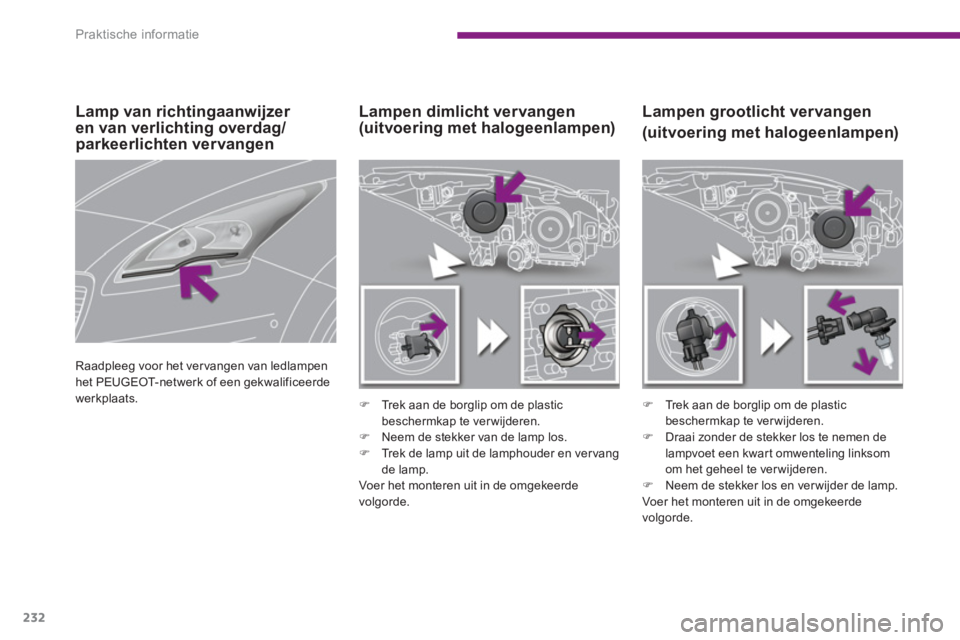

Lampen grootlicht vervangen
(uitvoering met halogeenlampen)
Lampen dimlicht vervangen
(uitvoering met halogeenlampen)
)
Trek aan de borglip om de plastic
beschermkap te verwijderen.
)
Neem de stekker van de lamp los.
)
Trek de lamp uit de lamphouder en ver vang
de lamp.
Voer het monteren uit in de omgekeerde
volgorde.
)
Trek aan de borglip om de plastic
beschermkap te verwijderen.
)
Draai zonder de stekker los te nemen de
lampvoet een kwart omwenteling linksom
om het geheel te ver wijderen.
)
Neem de stekker los en ver wijder de lamp.
Voer het monteren uit in de omgekeerde
volgorde.
Lamp van richtingaanwijzer
en van verlichting overdag/
parkeerlichten vervangen
Raadpleeg voor het ver vangen van ledlampen
het PEUGEOT-netwerk of een gekwalificeerde
werkplaats.
Page 235 of 404
11
Praktische informatie
233

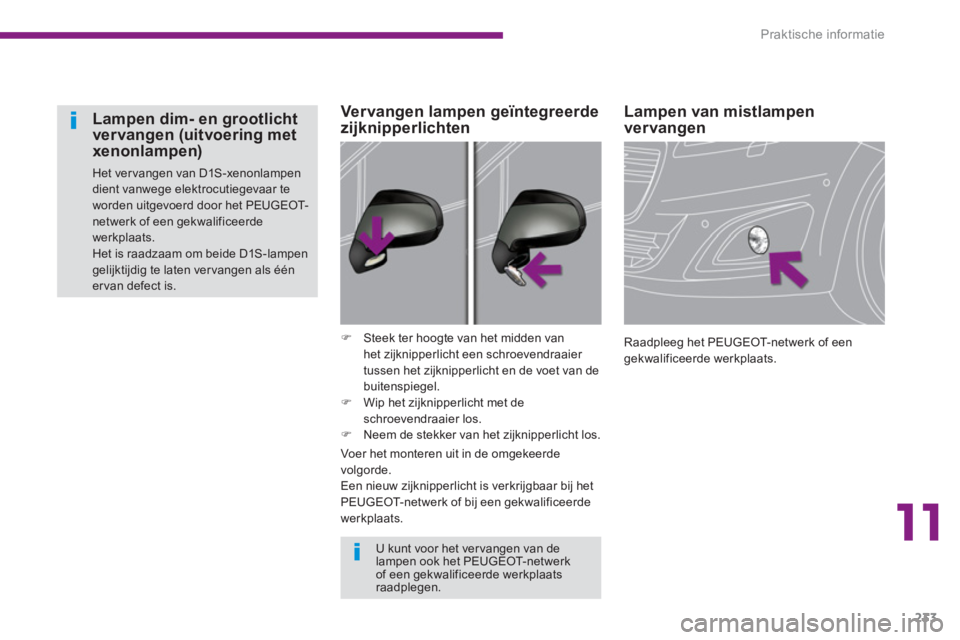

Lampen van mistlampen
ver vangen
Raadpleeg het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.
)
Steek ter hoogte van het midden van
het zijknipperlicht een schroevendraaier
tussen het zijknipperlicht en de voet van de
buitenspiegel.
)
Wip het zijknipperlicht met de
schroevendraaier los.
)
Neem de stekker van het zijknipperlicht los.
Vervangen lampen geïntegreerde
zijknipperlichten
Lampen dim- en grootlicht
vervangen (uitvoering met
xenonlampen)
Het ver vangen van D1S-xenonlampen
dient vanwege elektrocutiegevaar te
worden uitgevoerd door het PEUGEOT-
netwerk of een gekwalificeerde
werkplaats.
Het is raadzaam om beide D1S-lampen
gelijktijdig te laten ver vangen als één
ervan defect is.
U kunt voor het vervangen van de
lampen ook het PEUGEOT-netwerk
of een gekwalificeerde werkplaats
raadplegen.
Voer het monteren uit in de omgekeerde
volgorde.
Een nieuw zijknipperlicht is verkrijgbaar bij het
PEUGEOT-netwerk of bij een gekwalificeerde
werkplaats.
Page 236 of 404
Praktische informatie
234

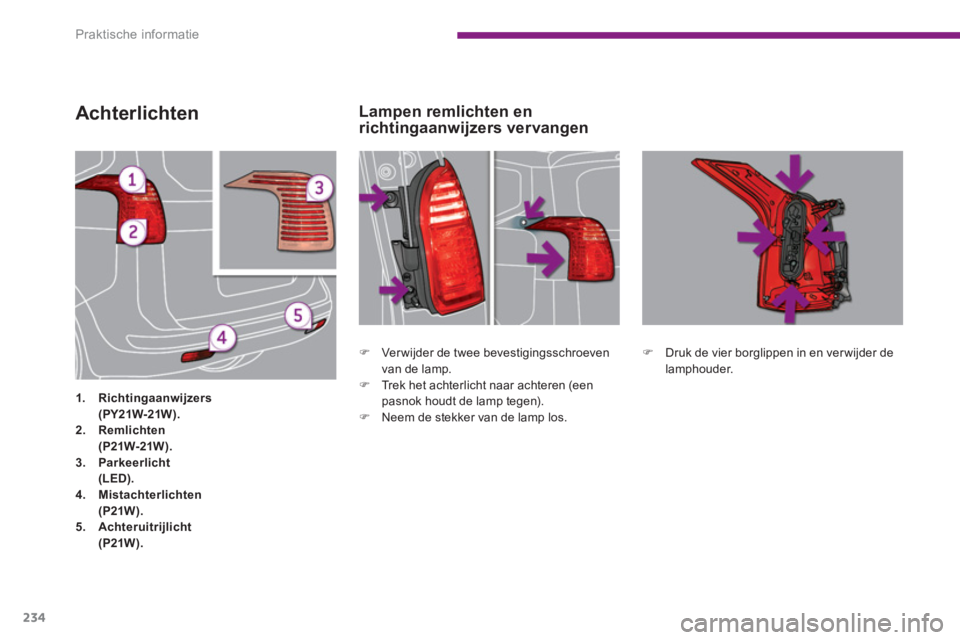

Achterlichten
1.
Richtingaanwijzers
(PY21W-21W ).
2.
Remlichten
(P21W-21W).
3.
Parkeerlicht
(LED).
4.
Mistachterlichten
(P21W).
5.
Achteruitrijlicht
(P21W).
)
Ver wijder de twee bevestigingsschroeven
van de lamp.
)
Trek het achterlicht naar achteren (een
pasnok houdt de lamp tegen).
)
Neem de stekker van de lamp los.
)
Druk de vier borglippen in en ver wijder de
lamphouder.
Lampen remlichten en
richtingaanwijzers vervangen
Page 237 of 404
11
Praktische informatie
235
)

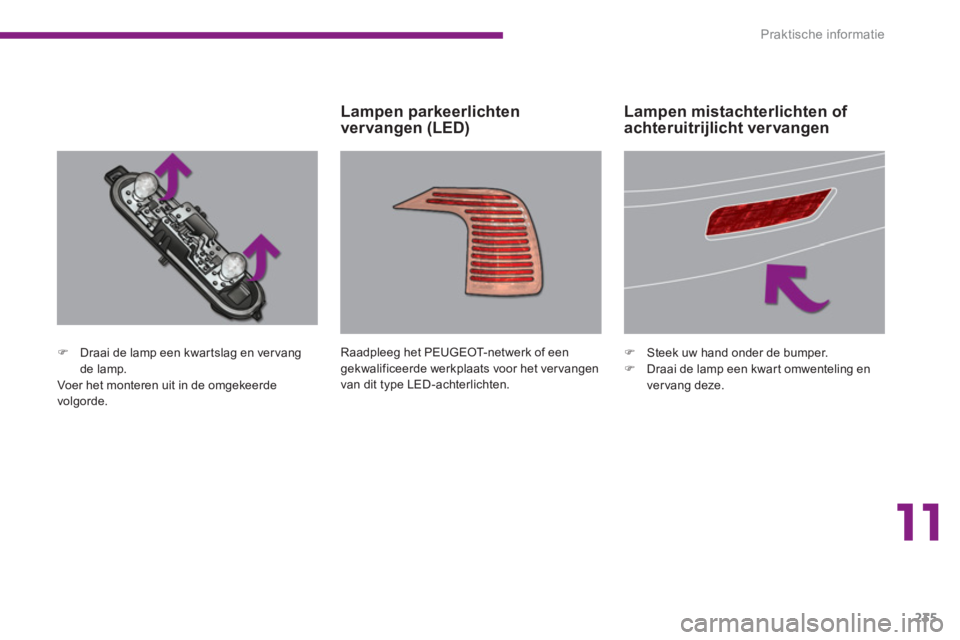

Draai de lamp een kwartslag en ver vang
de lamp.
Voer het monteren uit in de omgekeerde
volgorde. Raadpleeg het PEUGEOT-netwerk of een
gekwalificeerde werkplaats voor het vervangen
van dit type LED-achterlichten.
) Steek uw hand onder de bumper.
) Draai de lamp een kwart omwenteling en
ver vang deze.
Lampen parkeerlichten
vervangen (LED)
Lampen mistachterlichten of
achteruitrijlicht vervangen
Page 238 of 404
Praktische informatie
236
)

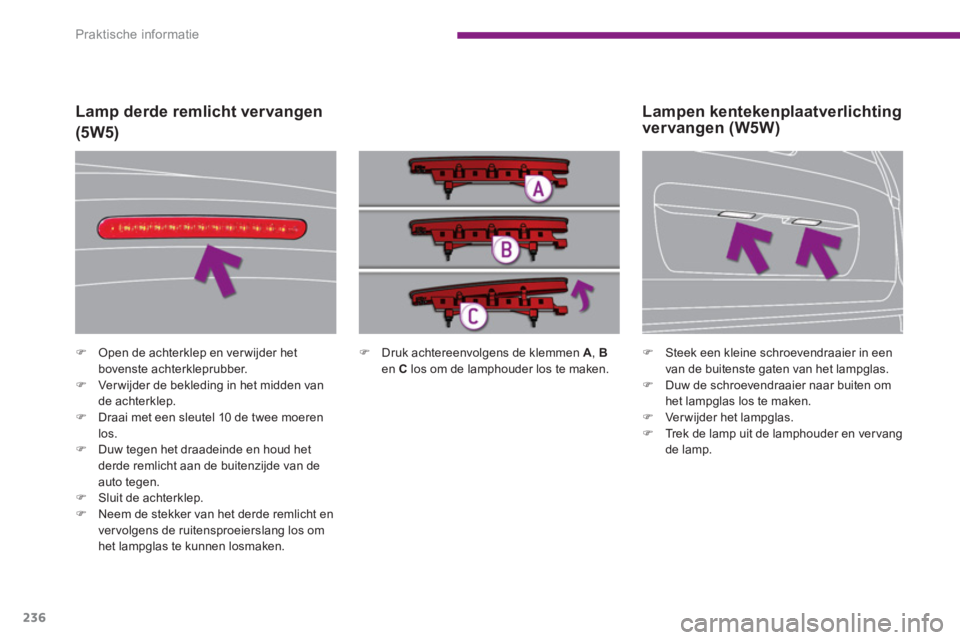

Druk achtereenvolgens de klemmen A
, B
en C
los om de lamphouder los te maken.
)
Open de achterklep en ver wijder het
bovenste achterkleprubber.
)
Ver wijder de bekleding in het midden van
de achterklep.
)
Draai met een sleutel 10 de twee moeren
los.
)
Duw tegen het draadeinde en houd het
derde remlicht aan de buitenzijde van de
auto tegen.
)
Sluit de achterklep.
)
Neem de stekker van het derde remlicht en
ver volgens de ruitensproeierslang los om
het lampglas te kunnen losmaken.
Lamp derde remlicht vervangen
(5W5)
)
Steek een kleine schroevendraaier in een
van de buitenste gaten van het lampglas.
)
Duw de schroevendraaier naar buiten om
het lampglas los te maken.
)
Verwijder het lampglas.
)
Trek de lamp uit de lamphouder en ver vang
de lamp.
Lampen kentekenplaatverlichting
vervangen (W5W)
Page 239 of 404
11
Praktische informatie
237

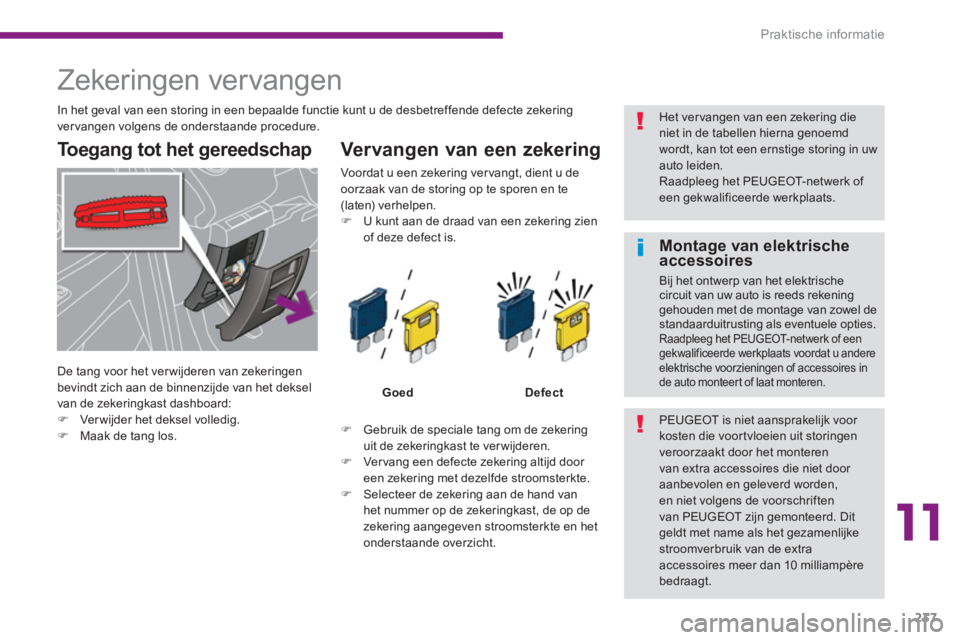

Zekeringen vervangen
Toegang tot het gereedschap
Vervangen van een zekering
)
Gebruik de speciale tang om de zekering
uit de zekeringkast te ver wijderen.
)
Ver vang een defecte zekering altijd door
een zekering met dezelfde stroomsterkte.
)
Selecteer de zekering aan de hand van
het nummer op de zekeringkast, de op de
zekering aangegeven stroomsterkte en het
onderstaande overzicht.
Goed
Defect
Voordat u een zekering ver vangt, dient u de
oorzaak van de storing op te sporen en te
(laten) verhelpen.
)
U kunt aan de draad van een zekering zien
of deze defect is.
In het geval van een storing in een bepaalde functie kunt u de desbetreffende defecte zekering
ver vangen volgens de onderstaande procedure.
PEUGEOT is niet aansprakelijk voor
kosten die voortvloeien uit storingen
veroorzaakt door het monteren
van extra accessoires die niet door
aanbevolen en geleverd worden,
en niet volgens de voorschriften
van PEUGEOT zijn gemonteerd. Dit
geldt met name als het gezamenlijke
stroomverbruik van de extra
accessoires meer dan 10 milliampère
bedraagt.
Montage van elektrische
accessoires
Bij het ontwerp van het elektrische
circuit van uw auto is reeds rekening
gehouden met de montage van zowel de
standaarduitrusting als eventuele opties.
Raadpleeg het PEUGEOT-netwerk of een
gekwalificeerde werkplaats voordat u andere
elektrische voorzieningen of accessoires in
de auto monteert of laat monteren.
De tang voor het ver wijderen van zekeringen
bevindt zich aan de binnenzijde van het deksel
van de zekeringkast dashboard:
)
Ver wijder het deksel volledig.
)
Maak de tang los.
Het ver vangen van een zekering die
niet in de tabellen hierna genoemd
wordt, kan tot een ernstige storing in uw
auto leiden.
Raadpleeg het PEUGEOT-netwerk of
een gekwalificeerde werkplaats.
Page 240 of 404
Praktische informatie
238

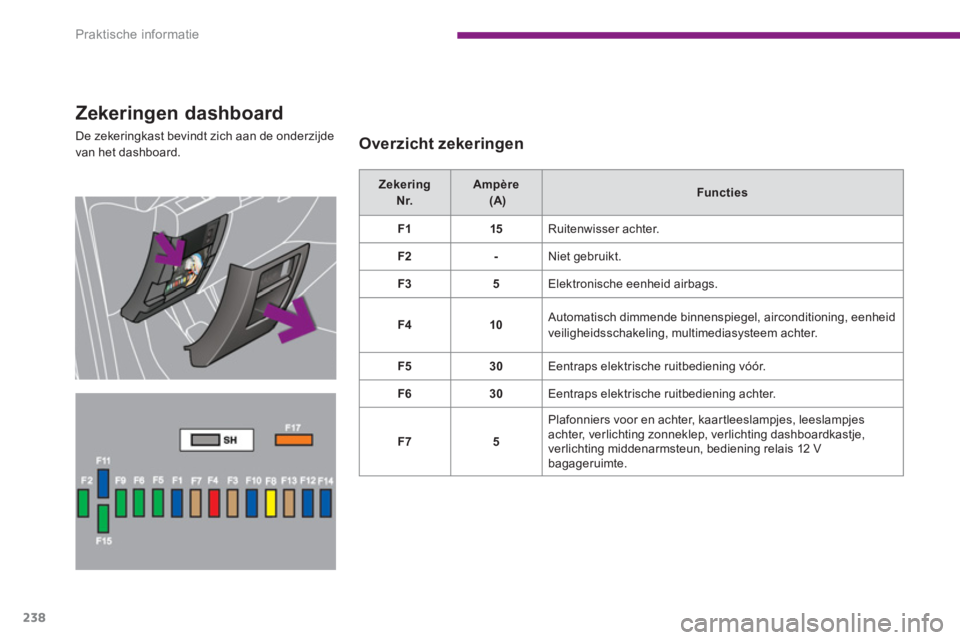

Zekeringen dashboard
De zekeringkast bevindt zich aan de onderzijde
van het dashboard.
Overzicht zekeringen
Zekering
Nr.
Ampère
(A)
Functies
F1
15
Ruitenwisser achter.
F2
-
Niet gebruikt.
F3
5
Elektronische eenheid airbags.
F4
10
Automatisch dimmende binnenspiegel, airconditioning, eenheid
veiligheidsschakeling, multimediasysteem achter.
F5
30
Eentraps elektrische ruitbediening vóór.
F6
30
Eentraps elektrische ruitbediening achter.
F7
5
Plafonniers voor en achter, kaartleeslampjes, leeslampjes
achter, verlichting zonneklep, verlichting dashboardkastje,
verlichting middenarmsteun, bediening relais 12 V
bagageruimte.
