Page 231 of 404
11
Informacje praktyczne
229

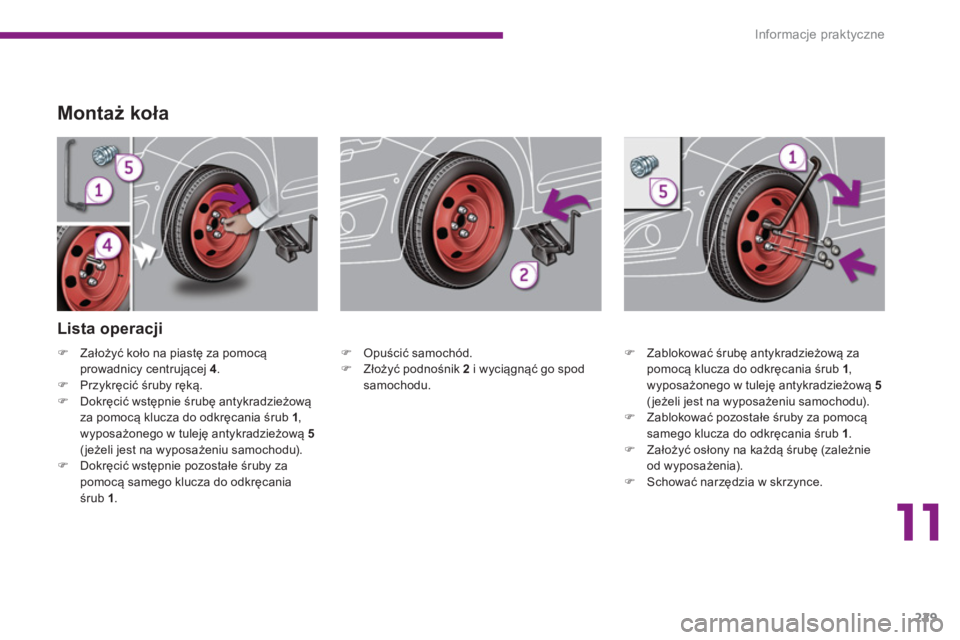

Montaż koła
)
Opuścić samochód.
)
Złożyć podnośnik 2
i wyciągnąć go spod
samochodu.
Lista operacji
)
Zablokować śrubę antykradzieżową za
pomocą klucza do odkręcania śrub 1
,
wyposażonego w tuleję antykradzieżową 5
(jeżeli jest na wyposażeniu samochodu).
)
Zablokować pozostałe śruby za pomocą
samego klucza do odkręcania śrub 1
.
)
Założyć osłony na każdą śrubę (zależnie
od wyposażenia).
)
Schować narzędzia w skrzynce.
)
Założyć koło na piastę za pomocą
prowadnicy centrującej 4
.
)
Przykręcić śruby ręką.
)
Dokręcić wstępnie śrubę antykradzieżową
za pomocą klucza do odkręcania śrub 1
,
wyposażonego w tuleję antykradzieżową 5
(jeżeli jest na wyposażeniu samochodu).
)
Dokręcić wstępnie pozostałe śruby za
pomocą samego klucza do odkręcania
śrub 1
.
Page 232 of 404
Informacje praktyczne
230

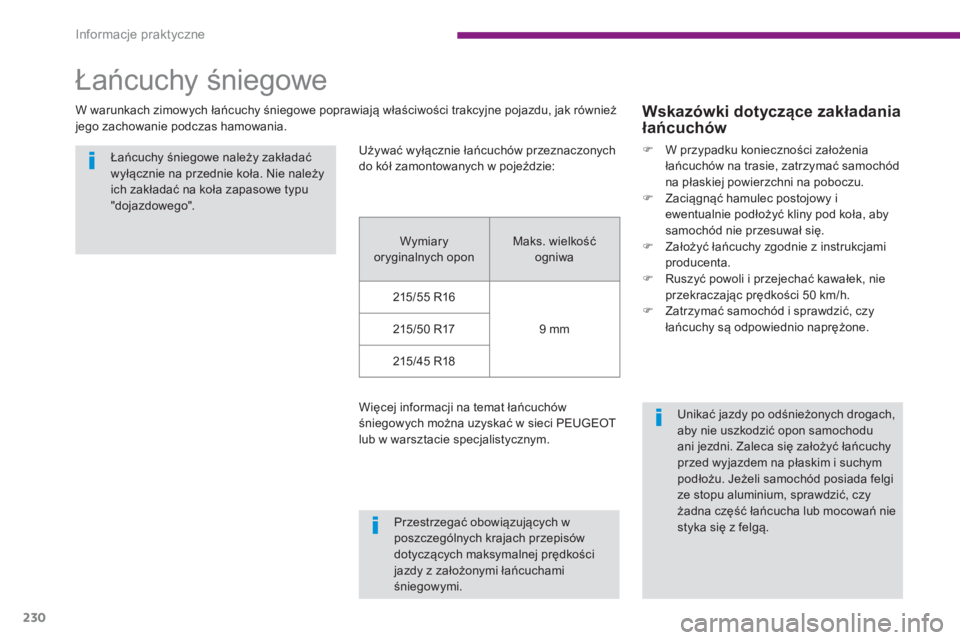

Łańcuchy śniegowe
W warunkach zimowych łańcuchy śniegowe poprawiają właściwości trakcyjne pojazdu, jak również
jego zachowanie podczas hamowania.
Łańcuchy śniegowe należy zakładać
wyłącznie na przednie koła. Nie należy
ich zakładać na koła zapasowe typu
"dojazdowego".
Przestrzegać obowiązujących w
poszczególnych krajach przepisów
dotyczących maksymalnej prędkości
jazdy z założonymi łańcuchami
śniegowymi.
Wskazówki dotyczące zakładania
łańcuchów
)
W przypadku konieczności założenia
łańcuchów na trasie, zatrzymać samochód
na płaskiej powierzchni na poboczu.
)
Zaciągnąć hamulec postojowy i
ewentualnie podłożyć kliny pod koła, aby
samochód nie przesuwał się.
)
Założyć łańcuchy zgodnie z instrukcjami
producenta.
)
Ruszyć powoli i przejechać kawałek, nie
przekraczając prędkości 50 km/h.
)
Zatrzymać samochód i sprawdzić, czy
łańcuchy są odpowiednio naprężone.
Unikać jazdy po odśnieżonych drogach,
aby nie uszkodzić opon samochodu
ani jezdni. Zaleca się założ
yć łańcuchy
przed wyjazdem na płaskim i suchym
podłożu. Jeżeli samochód posiada felgi
ze stopu aluminium, sprawdzić, czy
żadna część łańcucha lub mocowań nie
styka się z felgą.
Używać wyłącznie łańcuchów przeznaczonych
do kół zamontowanych w pojeździe:
Wymiary
oryginalnych opon Maks. wielkość
ogniwa
215/55 R16
9 mm
215/50 R17
215/45 R18
Więcej informacji na temat łańcuchów
śniegowych można uzyskać w sieci PEUGEOT
lub w warsztacie specjalistycznym.
Page 233 of 404
11
Informacje praktyczne
231

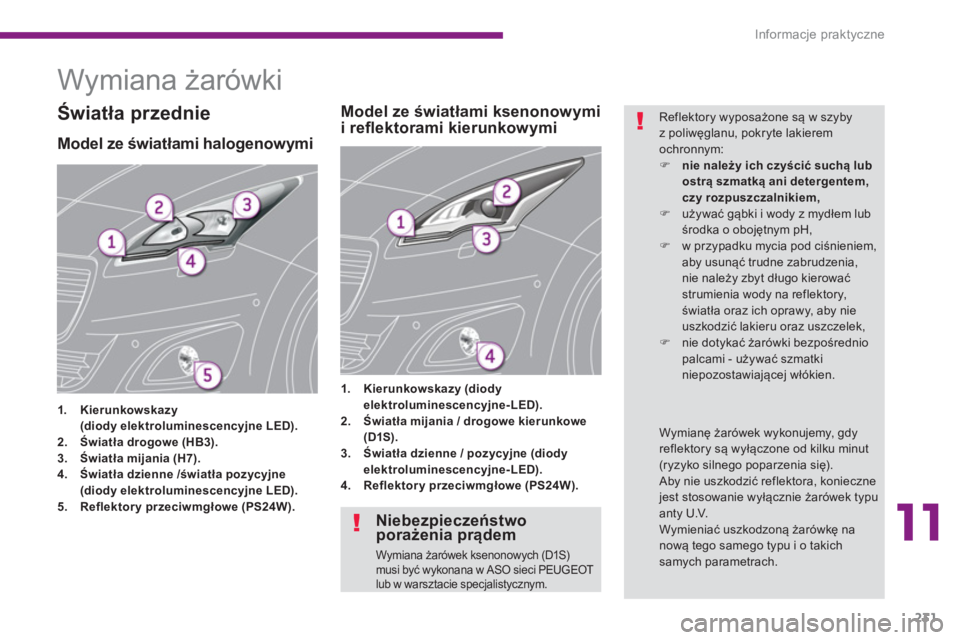

Wymiana żarówki
Model ze światłami halogenowymi
1.
Kierunkowskazy
(diody elektroluminescencyjne LED).
2.
Światła drogowe (HB3).
3.
Światła mijania (H7).
4.
Światła dzienne /światła pozycyjne
(diody elektroluminescencyjne LED).
5.
Reflektory przeciwmgłowe (PS24W).
1.
Kierunkowskazy (diody
elektroluminescencyjne-LED).
2.
Światła mijania / drogowe kierunkowe
(D1S).
3.
Światła dzienne / pozycyjne (diody
elektroluminescencyjne-LED).
4.
Reflektory przeciwmgłowe (PS24W).
Model ze światłami ksenonowymi
i refl ektorami kierunkowymi
Światła przednie
Reflektory wyposażone są w szyby
z poliwęglanu, pokryte lakierem
ochronnym:
)
nie należy ich czyścić suchą lub
ostrą szmatką ani detergentem,
czy rozpuszczalnikiem,
)
używać gąbki i wody z mydłem lub
środka o obojętnym pH,
)
w przypadku mycia pod ciśnieniem,
aby usunąć trudne zabrudzenia,
nie należy zbyt długo kierować
strumienia wody na reflektory,
światła oraz ich oprawy, aby nie
uszkodzić lakieru oraz uszczelek,
)
nie dotykać żarówki bezpośrednio
palcami - używać szmatki
niepozostawiającej włókien.
Wymianę żarówek wykonujemy, gdy
reflektory są wyłączone od kilku minut
(ryzyko silnego poparzenia się).
Aby nie uszkodzić
reflektora, konieczne
jest stosowanie wyłącznie żarówek typu
anty U.V.
Wymieniać uszkodzoną żarówkę na
nową tego samego typu i o takich
samych parametrach.
Niebezpieczeństwo
porażenia prądem
Wymiana żarówek ksenonowych (D1S)
musi być wykonana w ASO sieci PEUGEOT
lub w warsztacie specjalistycznym.
Page 234 of 404
Informacje praktyczne
232

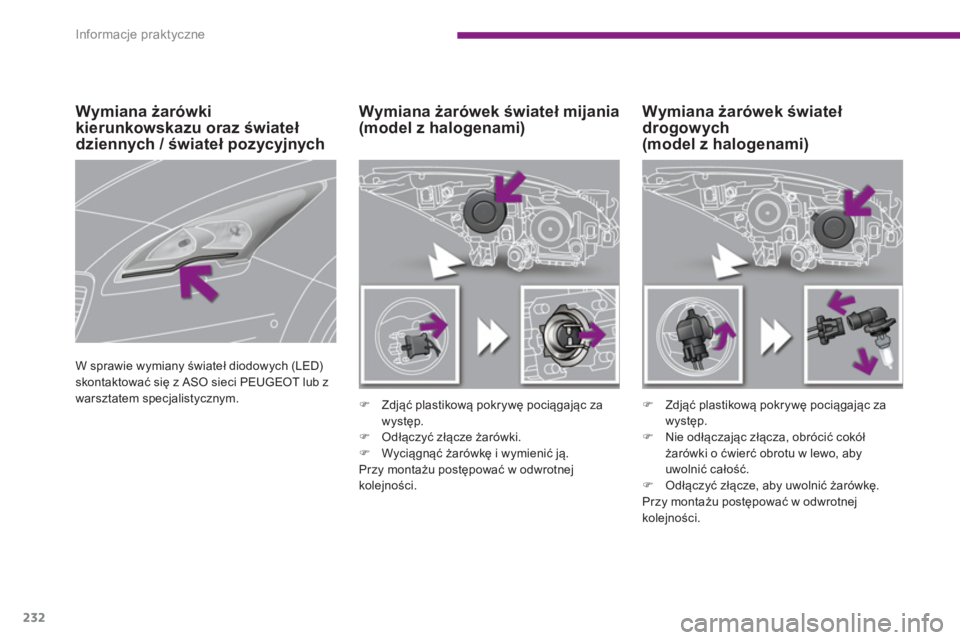

Wymiana żarówek świateł
drogowych
(model z halogenami)
Wymiana żarówek świateł mijania
(model z halogenami)
)
Zdjąć plastikową pokrywę pociągając za
występ.
)
Odłączyć złącze żarówki.
)
Wyciągnąć żarówkę i wymienić ją.
Przy montażu postępować w odwrotnej
kolejności.
)
Zdjąć plastikową pokrywę pociągając za
występ.
)
Nie odłączając złącza, obrócić cokół
żarówki o ćwierć obrotu w lewo, aby
uwolnić całość.
)
Odłą
czyć złącze, aby uwolnić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.
Wymiana żarówki
kierunkowskazu oraz świateł
dziennych / świateł pozycyjnych
W sprawie wymiany świateł diodowych (LED)
skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
Page 235 of 404
11
Informacje praktyczne
233

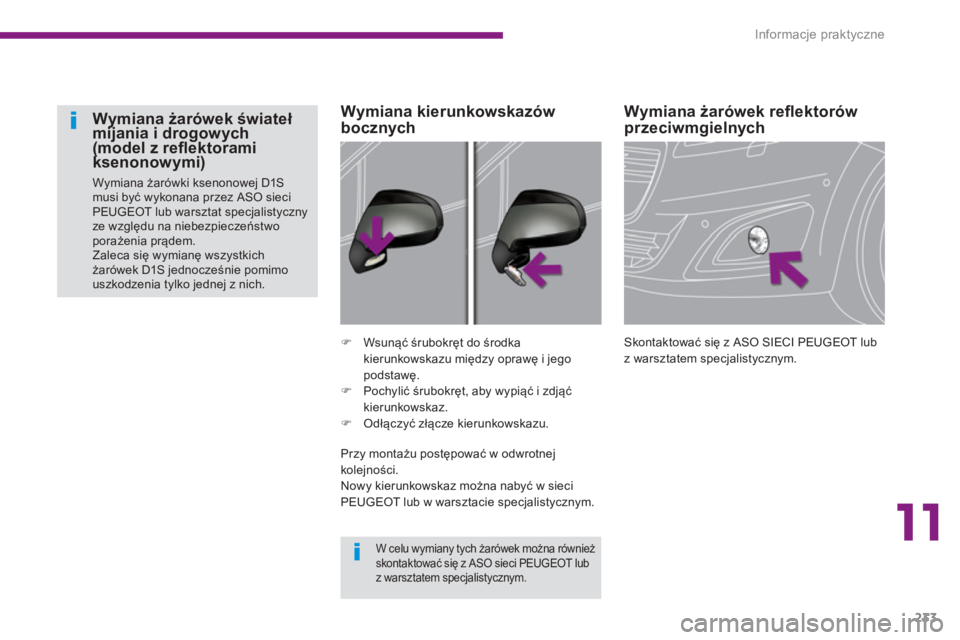

Wymiana żarówek refl ektorów
przeciwmgielnych
Skontaktować się z ASO SIECI PEUGEOT lub
z warsztatem specjalistycznym.
)
Wsunąć śrubokręt do środka
kierunkowskazu między oprawę i jego
podstawę.
)
Pochylić śrubokręt, aby wypiąć i zdjąć
kierunkowskaz.
)
Odłączyć złącze kierunkowskazu.
Wymiana kierunkowskazów
bocznych
Wymiana żarówek świateł
mijania i drogowych
(model z refl ektorami
ksenonowymi)
Wymiana żarówki ksenonowej D1S
musi być wykonana przez ASO sieci
PEUGEOT lub warsztat specjalistyczny
ze względu na niebezpieczeństwo
porażenia prądem.
Zaleca się wymianę wszystkich
żarówek D1S jednocześnie pomimo
uszkodzenia tylko jednej z nich.
W celu wymiany tych żarówek można również
skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
Przy montażu postępować w odwrotnej
kolejności.
Nowy kierunkowskaz można nabyć w sieci
PEUGEOT lub w warsztacie specjalistycznym.
Page 236 of 404
Informacje praktyczne
234

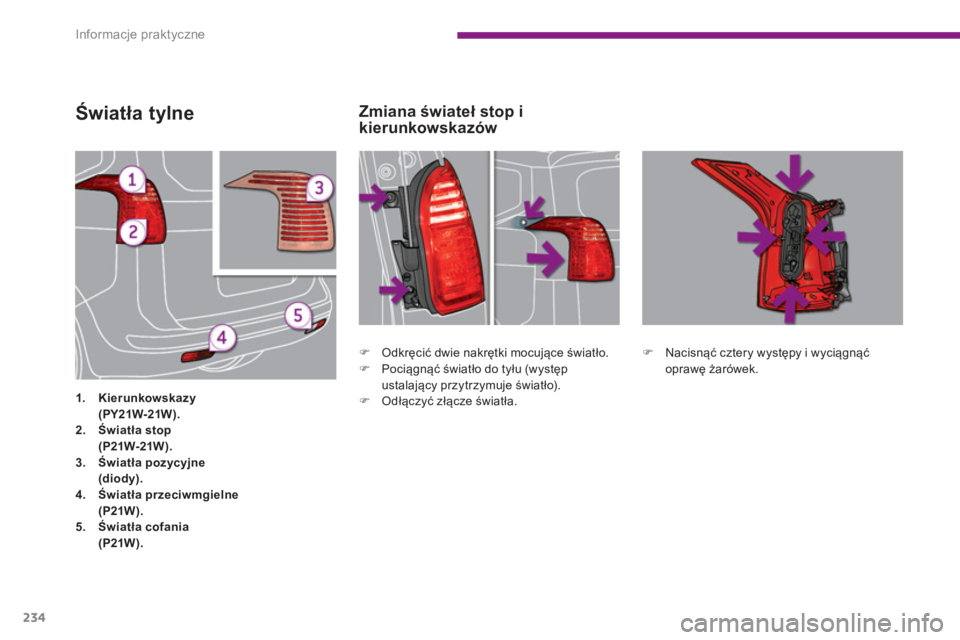

Światła tylne
1.
Kierunkowskazy
(PY21W-21W ).
2.
Światła stop
(P21W-21W).
3.
Światła pozycyjne
(diody).
4.
Światła przeciwmgielne
(P21W).
5.
Światła cofania
(P21W).
)
Odkręcić dwie nakrętki mocujące światło.
)
Pociągnąć światło do tyłu (występ
ustalający przytrzymuje światło).
)
Odłączyć złącze światła.
)
Nacisnąć cztery występy i wyciągnąć
oprawę żarówek.
Zmiana świateł stop i
kierunkowskazów
Page 237 of 404
11
Informacje praktyczne
235
)

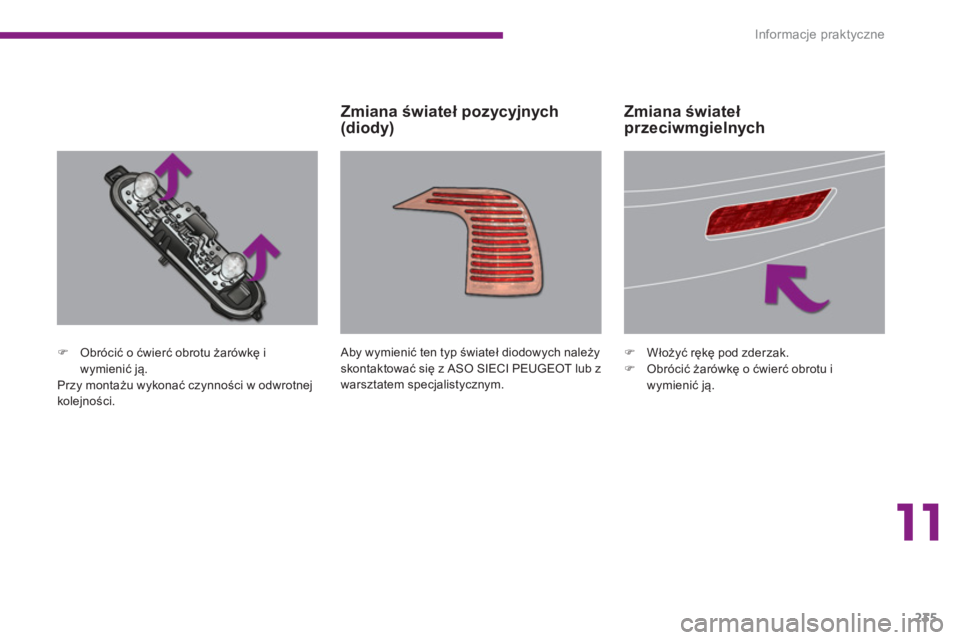

Obrócić o ćwierć obrotu żarówkę i
wymienić ją.
Przy montażu wykonać czynności w odwrotnej
kolejności. Aby wymienić ten typ świateł diodowych należy
skontaktować się z ASO SIECI PEUGEOT lub z
warsztatem specjalistycznym.
)
Włożyć rękę pod zderzak.
)
Obrócić żarówkę o ćwierć obrotu i
wymienić ją.
Zmiana świateł pozycyjnych
(diody)
Zmiana świateł
przeciwmgielnych

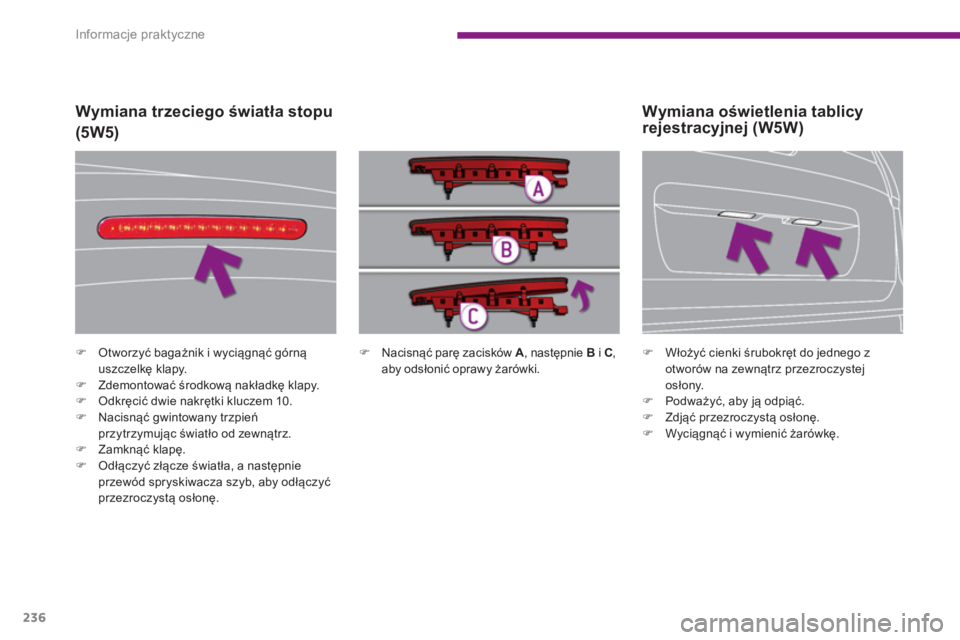

Page 238 of 404
Informacje praktyczne
236
)
Nacisnąć parę zacisków A
, następnie B
i C
,
aby odsłonić oprawy żarówki.
)
Otworzyć bagażnik i wyciągnąć górną
uszczelkę klapy.
)
Zdemontować środkową nakładkę klapy.
)
Odkręcić dwie nakrętki kluczem 10.
)
Nacisnąć gwintowany trzpień
przytrzymując światło od zewnątrz.
)
Zamknąć klapę.
)
Odłączyć złącze światła, a następnie
przewód spryskiwacza szyb, aby odłą
czyć
przezroczystą osłonę.
Wymiana trzeciego światła stopu
(5W5)
)
Włożyć cienki śrubokręt do jednego z
otworów na zewnątrz przezroczystej
osłony.
)
Podważyć, aby ją odpiąć.
)
Zdjąć przezroczystą osłonę.
)
Wyciągnąć i wymienić żarówkę.
Wymiana oświetlenia tablicy
rejestracyjnej (W5W)
Page 239 of 404
11
Informacje praktyczne
237
Wymiana bezpiecznika
Dostęp do narzędzi
Wymiana bezpiecznika
)
Za pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda.
)
Nowy bezpiecznik powinien być o takim
samym nominale jak uszkodzony.
)
Sprawdzić, czy numer wygrawerowany
na skrzynce jest taki sam jak na nóżce
bezpiecznika i w tabelach znajdujących się
poniżej.
Dobry
Zły
Przed wymianą bezpiecznika należy rozpoznać
przyczynę usterki i ją usunąć.
)
Sprawdzić, czy bezpiecznik jest
uszkodzony na podstawie stanu włókna.
Sposób wymiany uszkodzonego bezpiecznika na nowy zapobiegając uszkodzeniu odpowiadającej
mu funkcji.
PEUGEOT nie ponosi
odpowiedzialności za koszty związane
z naprawą pojazdu lub usterką
spowodowaną instalacją osprzętu
dodatkowego niepochodzącego,
niepolecanego przez PEUGEOT
i zainstalowanego niezgodnie
z zaleceniami. Dotyczy to w
szczególności urządzeń, których
łączny pobór mocy przekracza
10 miliamperów.
Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe został tak
zbudowany, aby działał z wyposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego w
pojeździe należy skontaktować się z
ASO sieci PEUGEOT lub warsztatem
specjalistycznym. Szczypce do wyciągania bezpieczników
znajdują się na wewnętrznej stronie skrzynki
bezpieczników deski rozdzielczej.
Aby ją otworzyć, należy:
)
Całkowicie zdjąć pokrywę.
)
Wyciągnąć szczypce.
Wymiana bezpiecznika
niewyszczególnionego w
zamieszczonych w dalszym ciągu
tabelach może spowodować poważne
uszkodzenia Państwa samochodu.
Skontaktować się z ser wisem PEUGEOT
albo z warsztatem specjalistycznym.
Page 240 of 404
Informacje praktyczne
238

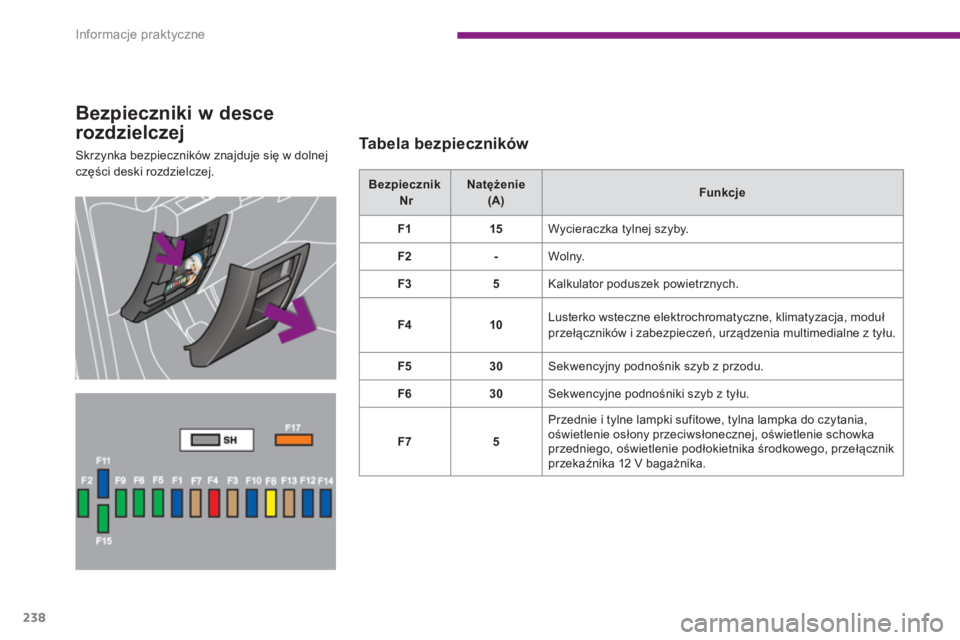

Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej
części deski rozdzielczej.
Tabela bezpieczników
Bezpiecznik
Nr
Natężenie
(A)
Funkcje
F1
15
Wycieraczka tylnej szyby.
F2
-
Wolny.
F3
5
Kalkulator poduszek powietrznych.
F4
10
Lusterko wsteczne elektrochromatyczne, klimatyzacja, moduł
przełączników i zabezpieczeń, urządzenia multimedialne z tyłu.
F5
30
Sekwencyjny podnośnik szyb z przodu.
F6
30
Sekwencyjne podnośniki szyb z tyłu.
F7
5
Przednie i tylne lampki sufitowe, tylna lampka do czytania,
oświetlenie osłony przeciwsłonecznej, oświetlenie schowka
przedniego, oświetlenie podłokietnika środkowego, przełącznik
przekaźnika 12 V bagażnika.
