12
Dane techniczne
259
War tości MTRA oraz obciążenia przyczep znajdujące się w tabeli są ważne dla maksymalnej wysokości 1000 metrów; obciążenie przyczepy należy
zmniejszać o 10% co 1000 metrów dodatkowej wysokości.
W przypadku pojazdu holującego, zabrania się przekraczania prędkości 100 km/h (przestrzegać przepisów obowiązujących w danym kraju).
Wysoka temperatura powietrza może spowodować spadek osiągów samochodu. W celu ochrony silnika - jeżeli temperatura na zewnątrz przekroczy
37 °C - należy zmniejszyć ciężar przyczepy.
*
Masa pojazdu gotowego do drogi równa się masie własnej pojazdu + kierowca (75 kg).
**
Masa przyczepy z hamulcami może być, w granicach MTR A, zwiększona przy jednoczesnym zmniejszeniu masy MTAC pojazdu holującego; uwaga,
jazda z przyczepą przy mniejszym obciążeniu samochodu może zmniejszyć jego przyczepność na drodze.

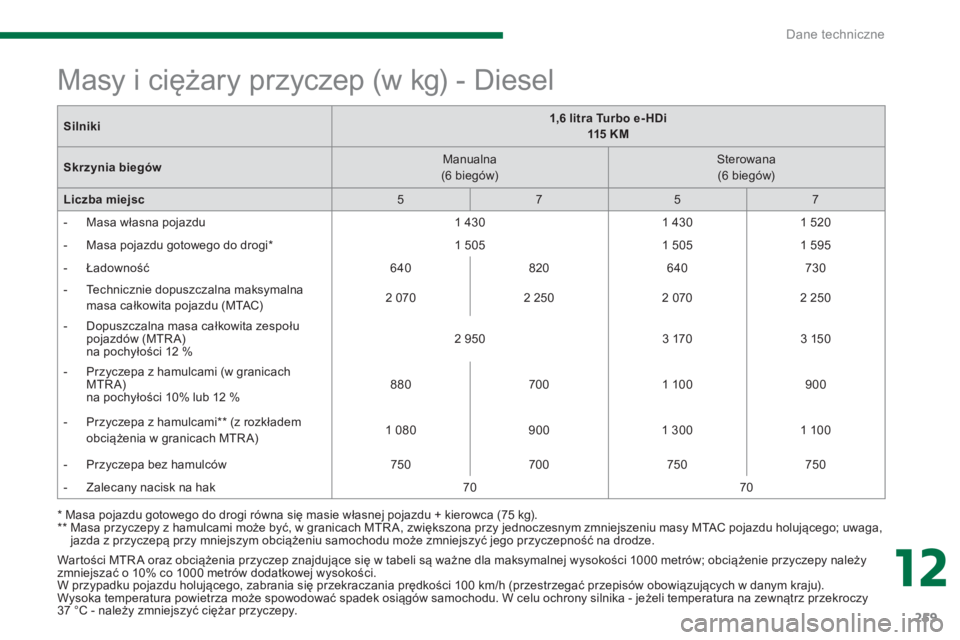

Masy i ciężary przyczep (w kg) - Diesel
Silniki
1,6 litra Turbo e- HDi
115 K M
Skrzynia biegów
Manualna
(6 biegów)
Sterowana
(6 biegów)
Liczba miejsc
5
7
5
7
- Masa własna pojazdu
1 430
1 430
1 520
- Masa pojazdu gotowego do drogi *
1 505
1 505
1 595
- Ładowność
640
820
640 730
- Technicznie dopuszczalna maksymalna
masa całkowita pojazdu (MTAC)
2 070
2 250
2 070
2 250
- Dopuszczalna masa całkowita zespołu
pojazdów (MTR A)
na pochyłości 12 %
2 950
3 170
3 150
- Przyczepa z hamulcami (w granicach
MTRA)
na pochyłości 10% lub 12 %
880
700
1 100
900
- Przyczepa z hamulcami ** (z rozkładem
obciążenia w granicach MTR A)
1 080
900
1 300
1 100
- Przyczepa bez hamulców
750
700
750
750
- Zalecany nacisk na hak
70
70
Page 262 of 404

Dane techniczne
260
War tości MTRA oraz obciążenia przyczep, znajdujące się w tabeli, są ważne dla maksymalnej wysokości 1000 metrów; obciążenie przyczepy należy
zmniejszać o 10% co 1000 metrów dodatkowej wysokości.
W przypadku pojazdu holującego, zabrania się przekraczania prędkości 100 km/h (przestrzegać przepisów obowiązujących w danym kraju).
Wysoka temperatura powietrza może spowodować spadek osiągów samochodu. W celu ochrony silnika - jeżeli temperatura na zewnątrz przekroczy
37 °C - należy zmniejszyć ciężar przyczepy.
*
Masa pojazdu gotowego do drogi równa się masie własnej pojazdu + kierowca (75 kg).
** Masa przyczepy z hamulcami może być, w granicach MTR A, zwiększona przy jednoczesnym zmniejszeniu masy MTAC pojazdu holującego; uwaga,
jazda z przyczepą przy mniejszym obciążeniu samochodu może zmniejszyć jego przyczepność na drodze.

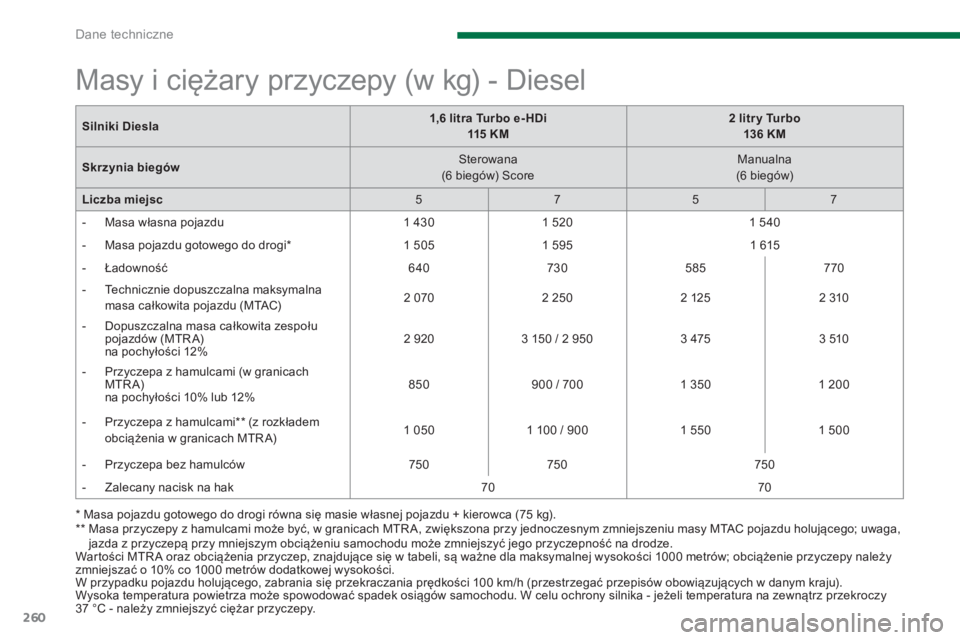

Masy i ciężary przyczepy (w kg) - Diesel
Silniki Diesla
1,6 litra Turbo e- HDi
115 K M
2 litr y Turbo
136 K M
Skrzynia biegów
Sterowana
(6 biegów) Score
Manualna
(6 biegów)
Liczba miejsc
5
7
5
7
- Masa własna pojazdu
1 430
1 520
1 540
- Masa pojazdu gotowego do drogi *
1 505
1 595
1 615
- Ładowność
640
730
585
770
- Technicznie dopuszczalna maksymalna
masa całkowita pojazdu (MTAC)
2 070
2 250
2 125
2 310
- Dopuszczalna masa całkowita zespołu
pojazdów (MTR A)
na pochył
ości 12%
2 920
3 150 / 2 950
3 475
3 510
- Przyczepa z hamulcami (w granicach
MTRA)
na pochyłości 10% lub 12%
850
900 / 700
1 350
1 200
- Przyczepa z hamulcami ** (z rozkładem
obciążenia w granicach MTR A)
1 050
1 100 / 900
1 550
1 500
- Przyczepa bez hamulców
750
750
750
- Zalecany nacisk na hak
70
70
Page 263 of 404

12
Dane techniczne
261
War tości MTRA oraz obciążenia przyczep, znajdujące się w tabeli, są ważne dla maksymalnej wysokości 1000 metrów; obciążenie przyczepy należy
zmniejszać o 10% co 1000 metrów dodatkowej wysokości.
W przypadku pojazdu holującego, zabrania się przekraczania prędkości 100 km/h (przestrzegać przepisów obowiązujących w danym kraju).
Wysoka temperatura powietrza może spowodować spadek osiągów samochodu. W celu ochrony silnika - jeżeli temperatura na zewnątrz przekroczy
37 °C - należy zmniejszyć ciężar przyczepy.
* Masa pojazdu gotowego do drogi równa się masie własnej pojazdu + kierowca (75 kg).
** Masa przyczepy z hamulcami może być, w granicach MTR A, zwiększona przy jednoczesnym zmniejszeniu masy MTAC pojazdu holującego; uwaga,
jazda z przyczepą przy mniejszym obciążeniu samochodu może zmniejszyć jego przyczepność na drodze.
Masy i ciężary przyczep (w kg) - Diesel
Silniki Diesla
2 litr y Turbo HDi 16V
15 0 KM
2 litr y Turbo HDi 16V
163 KM
Skrzynia biegów
Manualna
(6 biegów)
Automatyczna
(6 biegów)
Liczba miejsc
5
7
5
7
- Masa własna pojazdu
1 540
1 589
1 619
- Masa pojazdu gotowego do drogi *
1 615
1 664
1 694
- Ładowność
585
770
536
711
- Technicznie dopuszczalna maksymalna
masa całkowita pojazdu (MTAC)
2 125
2 310
2 125
2 330
- Dopuszczalna masa całkowita zespołu
pojazdów (MTR A)
na pochył
ości 12 %
3 475
3 510
3 525
3 530
- Przyczepa z hamulcami (w granicach
MTRA)
na pochyłości 10% lub 12 %
1 350
1 200
1 400
1 200
- Przyczepa z hamulcami ** (z rozkładem
obciążenia w granicach MTR A)
1 550
1 500
1 600
1 500
- Przyczepa bez hamulców
750
750
- Zalecany nacisk na hak
70
70
Page 264 of 404

Dane techniczne
262
Silniki
1,6 litra Turbo e- HDi
115 K M
2 litr y Turbo HDi
15 0 KM
Skrzynia biegów
Manualna
(6 biegów)
Sterowana
(6 biegów)
Manualna
(6 biegów)
Manualna
(6 biegów)
Typ Wariant Wersja
9HZ
9HZ
9HR
RHE
- Masa własna pojazdu
1 481
1 482
1 481
1 572
- Masa pojazdu gotowego do drogi *
1 556
1 557
1 556
1 647
- Technicznie dopuszczalna maksymalna
masa całkowita pojazdu (MTAC) **
2 225
2 230
2 200
2 310
- Dopuszczalna masa całkowita zespołu
pojazdów (MTR A)
na pochy
łości 12 % ***
3 120
3 170
3 475
- Przyczepa z hamulcami (w granicach
MTRA)
na pochyłości 10% lub 12 % ****
895
890
970
1 165
- Przyczepa z hamulcami (z rozkładem
obciążenia w granicach MTR A)
X
X
X
X
- Przyczepa bez hamulców
750
750
- Zalecany nacisk na hak
70
70
*
Masa pojazdu gotowego do drogi równa się masie własnej pojazdu + kierowca (75 kg).
**
Przekroczenie technicznie dopuszczalnej masy na tylnej osi pociąga za sobą ograniczenie prędkości do 80 km/h zgodnie z punktem 2.7 Dyrektywy.
***
Przekroczenie technicznie dopuszczalnej masy w przypadku pojazdu holującego pociąga za sobą ograniczenie prędkoś
ci do 80 km/h zgodnie z
punktem 2.7 Dyrektywy.
****
Maksymalny ciężar przyczepy z hamulcami w granicach MTR A; uwaga, jazda z przyczepą przy mniejszym obciążeniu samochodu może
zmniejszyć przyczepność na drodze.
War tości MTRA oraz obciążenia przyczep, znajdujące się w tabeli, są ważne dla maksymalnej wysokości 1000 metrów; obciążenie przyczepy należy
zmniejszać o 10% co 1000 metrów dodatkowej wysokości.
Wysoka temperatura powietrza może spowodować spadek osiągów samochodu. W celu ochrony silnika - jeżeli temperatura na zewnątrz przekroczy
37 °C - należy zmniejszyć ciężar przyczepy.
Masy i ciężary przyczep (w kg) - Diesel - VU (pojazd użytkowy)
Page 265 of 404

12
Dane techniczne
263

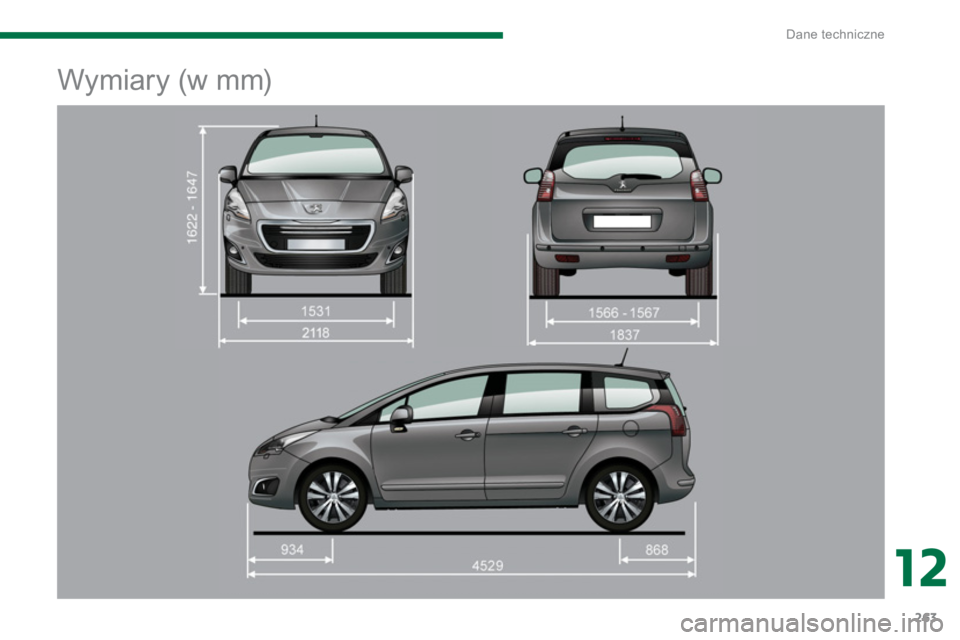

Wymiary (w mm)
Page 266 of 404

Dane techniczne
264
Elementy identyfi kacyjne
A.
Numer ser yjny pod pokr ywą silnika.
Numer wygrawerowany jest na nadwoziu w
pobliżu podstawy amortyzatora.
B.
Numer ser yjny na dolnej belce
poprzecznej przedniej szyby.
Numer widnieje na etykiecie przyklejonej i
widocznej przez przednią szybę.
C.
Etykieta producenta.
Numer widnieje na etykiecie
samoniszczącej przyklejonej na wejściu
drzwi po stronie kierowcy.
D.
Etykieta opon/lakieru.
Etykieta jest przyklejona na środkowym
słupku po stronie kierowcy.
Na etykiecie znajdują się następujące
informacje:
- ciśnienie w oponach dla pojazdu pustego i
z obciążeniem,
- wymiary opon,
- ciśnienie w kole zapasowym,
- kod lakieru.
W samochodzie znajdują się różne widoczne oznaczenia służące do identyfikacji i odszukania samochodu.
Niskie ciśnienie w oponach zwiększa
zuż
ycie paliwa.
Kontrola ciśnienia w oponach musi
odbywać się na zimno co najmniej raz
w miesiącu.
Page 267 of 404

265
POŁĄCZENIE ALARMOWE LUB Z ASSISTANCE DROGOWYM
Page 268 of 404

266
POŁĄCZENIE ALARMOWE LUB Z ASSISTANCE
W sytuacji awaryjnej nacisnąć na ponad 2 sekundy ten
przycisk. Migająca zielona dioda i komunikat głosowy
potwierdzają rozpoczęcie połączenia z platformą
"Peugeot Connect SOS" * .
Zielona dioda pozostaje zapalona (nie miga), jeżeli połączenie zostało
ustanowione. Gaśnie po zakończeniu połączenia.
Po włączeniu zapłonu zapala się na
3 sekundy zielona kontrolka, sygnalizując
prawidłowe działanie systemu.
Ponowne szybkie naciśnięcie tego przycisku powoduje anulowanie połączenia.
Anulowanie połączenia potwierdzone jest komunikatem głosowym.
Nacisnąć na ponad 2 sekundy ten przycisk, aby poprosić
o pomoc drogową w razie unieruchomienia pojazdu.
Komunikat głosowy potwierdza wykonanie połączenia ** .
Ponowne szybkie naciśnięcie tego przycisku powoduje anulowanie
połączenia. Zielona dioda gaśnie. Anulowanie połączenia zostaje
potwierdzone komunikatem g
łosowym.
Aby anulować połączenie, wystarczy powiedzieć platformie "Peugeot
Connect SOS", że zaszła pomyłka.
Peugeot Connect SOS natychmiast lokalizuje samochód i kontaktuje się
z jego użytkownikiem w języku ojczystym ** oraz wzywa, w razie potrzeby,
odpowiednie służby ratownicze ** . W krajach, w których platforma nie
świadczy usług lub jeżeli usługa lokalizacji jest niedostępna, połączenie
przekazywane jest bezpośrednio na numer alarmowy (112) bez lokalizacji.
W razie zderzenia wykrytego przez kalkulator poduszki powietrznej,
niezależnie od tego, czy poduszka została uruchomiona,
połączenie alarmowe wykonywane jest automatycznie.
*
W zależności od warunków ogólnych korzystania z usługi dostępnej w punkcie
sprzedaży oraz z zastrzeżeniem ograniczeń technologicznych i technicznych.
Pomarańczowa kontrolka miga: system nie
działa prawidłowo.
Pomarańczowa kontrolka zapalona na stałe:
należy wymienić baterię awaryjną.
W obu przypadkach skontaktować się z
ASO sieci PEUGEOT.
W przypadku samochodu zakupionego poza siecią PEUGEOT prosimy
o sprawdzenie konfi guracji tych usług i ich ewentualną modyfi kację w
sieci serwisowej. W krajach wielojęzycznych konfi guracja jest możliwa w
jednym z wybranych języków państwowych.
Ze względów technicznych, szczególnie w celu zapewnienia klientowi
lepszej jakości usług PEUGEOT CONNECT, producent zastrzega
sobie prawo do aktualizacji w dowolnej chwili pokładowego systemu
telematycznego pojazdu.
Peugeot Connect SOS
Peugeot Connect Assistance
Działanie systemu
**
W zależności od pokrycia geografi cznego "Peugeot Connect SOS",
"Peugeot Connect Assistance" oraz ofi cjalnego języka alarmowego
wybranego przez właściciela samochodu.
Lista krajów objętych "usługami PEUGEOT CONNECT" dostępna jest
w punkcie sprzedaży lub na stronie www.peugeot.pl.
Page 269 of 404

267
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV TRAFFIC
SETUPADDR
BOOK
POŁĄCZENIE ALARMOWE LUB Z ASSISTANCE
DROGOWYM ZA POMOCĄ WIP Com 3D
W nagłym wypadku nacisnąć przycisk SOS i
przytrzymać do momentu usłyszenia sygnału
i wyświetlenia na ekranie "ZATWIERDZENIE /
ANULOWANIE" (jeżeli włożona jest aktywna karta SIM).
Połączenie obsługiwane jest przez platformę Peugeot
Urgence, która otrzymuje informacje o lokalizacji pojazdu
i może zaalarmować odpowiednie służby ratownicze.
W krajach, w których platforma nie świadczy usług
lub gdy usługa lokalizacji jest niedostępna, połączenie
przekazywane jest bezpośrednio na numer alarmowy (112).
Uwaga, połączenie alarmowe oraz usługi są aktywne jedynie w
przypadku korzystania z telefonu wewnętrznego z ważną kartą SIM.
Z telefonem z funkcją Bluetooth i bez karty SIM usługi te nie będą
działać.
Nacisnąć ten przycisk, aby otworzyć menu usług
PEUGEOT.
Customer call Wybrać "Customer call" (Centrum
obsługi klienta), aby uzyskać
informacje na temat marki PEUGEOT.
Wybrać "Peugeot Assistance", aby
uruchomić połączenie z pomocą drogową.
Peugeot Assistance
Usługa ta zależy od warunków i dostępności. Skontaktować się z
siecią PEUGEOT. Jeżeli zakupili Państwo samochód poza siecią
PEUGEOT, prosimy o sprawdzenie konfi guracji tych usług i ich
ewentualną modyfi kację w sieci serwisowej.
W razie zderzenia wykrytego przez kalkulator poduszki powietrznej,
niezależnie od tego, czy poduszka została uruchomiona, połączenie
alarmowe wykonywane jest automatycznie.
Komunikat "Połączenie alarmowe w trybie awaryjnym" i migająca
pomarańczowa kontrolka sygnalizują usterkę. Skontaktować się s
ASO SIECI PEUGEOT.
Peugeot Connect SOS
Peugeot Connect Assistance
Page 270 of 404

268
