PEUGEOT 5008 2014 Instrukcja obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 5008, Model: PEUGEOT 5008 2014Pages: 404, PDF Size: 43.99 MB
Page 71 of 404
3
Komfor t
69
Przełącznik ogrzewanych
siedzeń
Przy pracującym silniku siedzenia przednie
mogą być ogrzewane niezależnie.
)
Za pomocą pokrętła, znajdującego się na
boku każdego siedzenia przedniego, można
włączyć i regulować ogrzewanie foteli:
0
: Stop.
1
: Lekko.
2
: Średnio.
3
: Mocno.
Regulacja lędźwiowa ręczna
)
Obracać pokrętłem aż do uzyskania
żądanego podparcia na poziomie
lędźwiowym.
Page 72 of 404
Komfor t
70

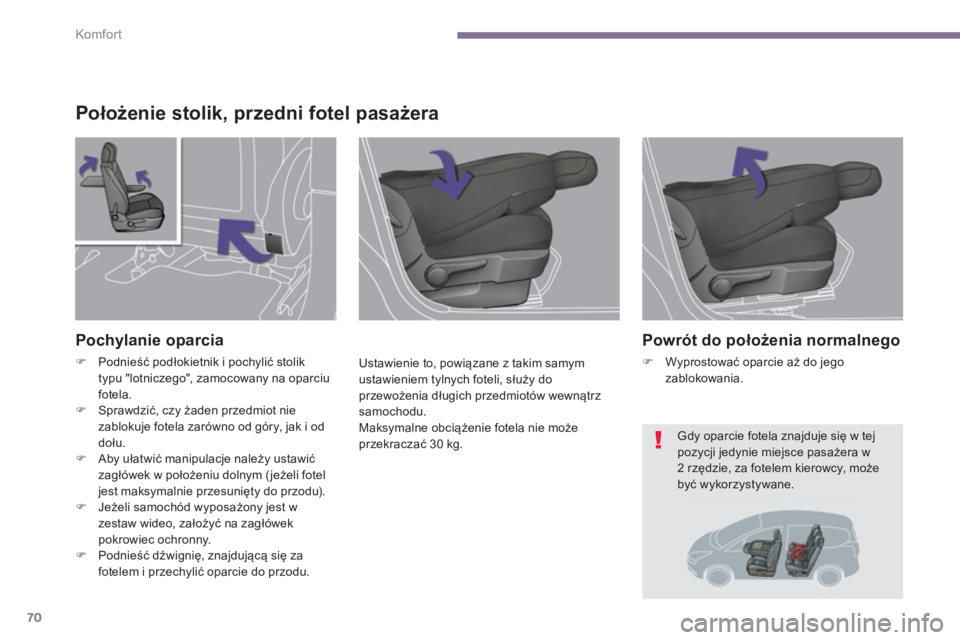

Położenie stolik, przedni fotel pasażera
Ustawienie to, powiązane z takim samym
ustawieniem tylnych foteli, służy do
przewożenia długich przedmiotów wewnątrz
samochodu.
Maksymalne obciążenie fotela nie może
przekraczać 30 kg.
Pochylanie oparcia
)
Podnieść podłokietnik i pochylić stolik
typu "lotniczego", zamocowany na oparciu
fotela.
)
Sprawdzić, czy żaden przedmiot nie
zablokuje fotela zarówno od góry, jak i od
dołu.
)
Aby ułatwić manipulacje należy ustawić
zagłówek w położeniu dolnym ( jeżeli fotel
jest maksymalnie przesunięty do przodu).
)
Jeżeli samochód wyposażony jest w
zestaw wideo, założyć na zagłówek
pokrowiec ochronny.
)
Podnieść dźwignię, znajdującą się za
fotelem i przechylić oparcie do przodu.
Powrót do położenia normalnego
)
Wyprostować oparcie aż do jego
zablokowania.
Gdy oparcie fotela znajduje się w tej
pozycji jedynie miejsce pasażera w
2 rzędzie, za fotelem kierowcy, może
być wykorzystywane.
Page 73 of 404
3
Komfor t
71

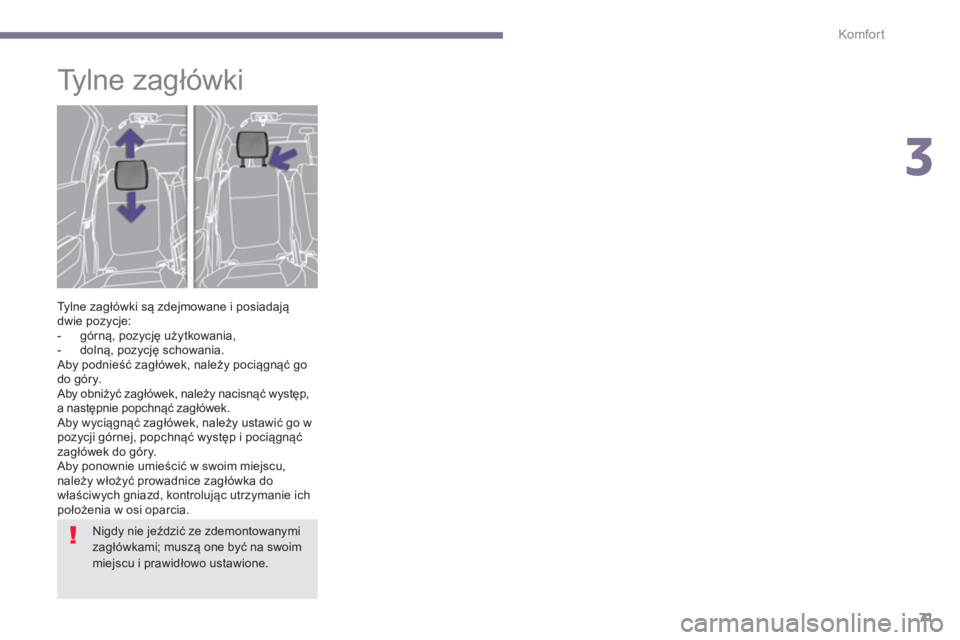

Tylne zagłówki
Tylne zagłówki są zdejmowane i posiadają
dwie pozycje:
- górną, pozycję użytkowania,
- dolną, pozycję schowania.
Aby podnieść zagłówek, należy pociągnąć go
do góry.
Aby obniżyć zagłówek, należy nacisnąć występ,
a następnie popchnąć zagłówek.
Aby wyciągnąć zagłówek, należy ustawić go w
pozycji górnej, popchnąć występ i pociągnąć
zagłówek do góry.
Aby ponownie umieścić w swoim miejscu,
należy włożyć prowadnice zagłówka do
wła
ściwych gniazd, kontrolując utrzymanie ich
położenia w osi oparcia.
Nigdy nie jeździć ze zdemontowanymi
zagłówkami; muszą one być na swoim
miejscu i prawidłowo ustawione.
Page 74 of 404
Komfor t
72

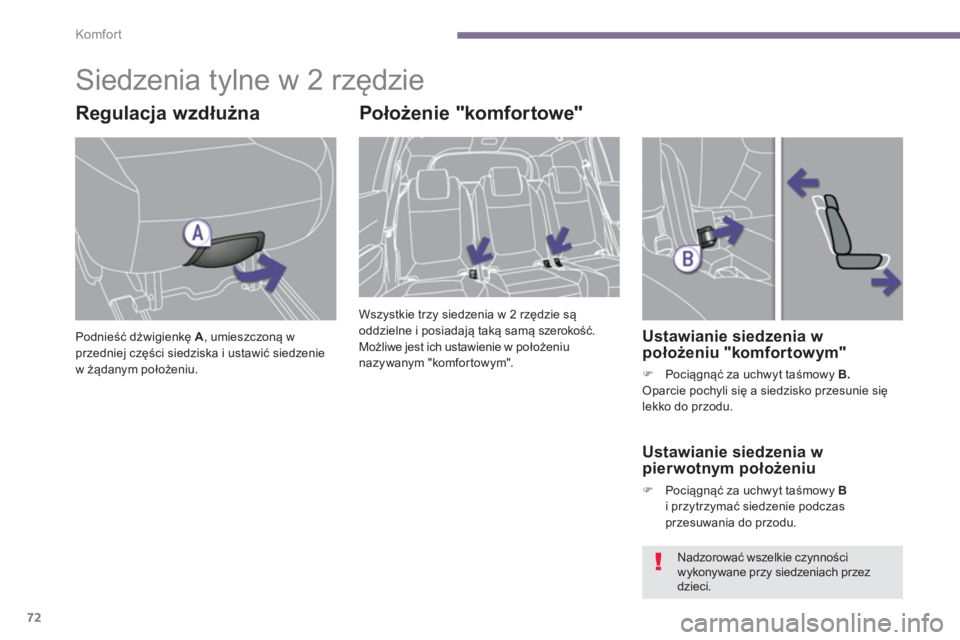

Siedzenia tylne w 2 rzędzie
Regulacja wzdłużna
Podnieść dźwigienkę A
, umieszczoną w
przedniej części siedziska i ustawić siedzenie
w żądanym położeniu.
Położenie "komfortowe"
Wszystkie trzy siedzenia w 2 rzędzie są
oddzielne i posiadają taką samą szerokość.
Możliwe jest ich ustawienie w położeniu
nazywanym "komfortowym".
Ustawianie siedzenia w
położeniu "komfortowym"
)
Pociągnąć za uchwyt taśmowy B.
Oparcie pochyli się a siedzisko przesunie się
lekko do przodu.
Ustawianie siedzenia w
pierwotnym położeniu
)
Pociągnąć za uchwyt taśmowy B
i przytrzymać siedzenie podczas
przesuwania do przodu.
Nadzorować wszelkie czynności
wykonywane przy siedzeniach przez
dzieci.
Page 75 of 404
3
Komfor t
73

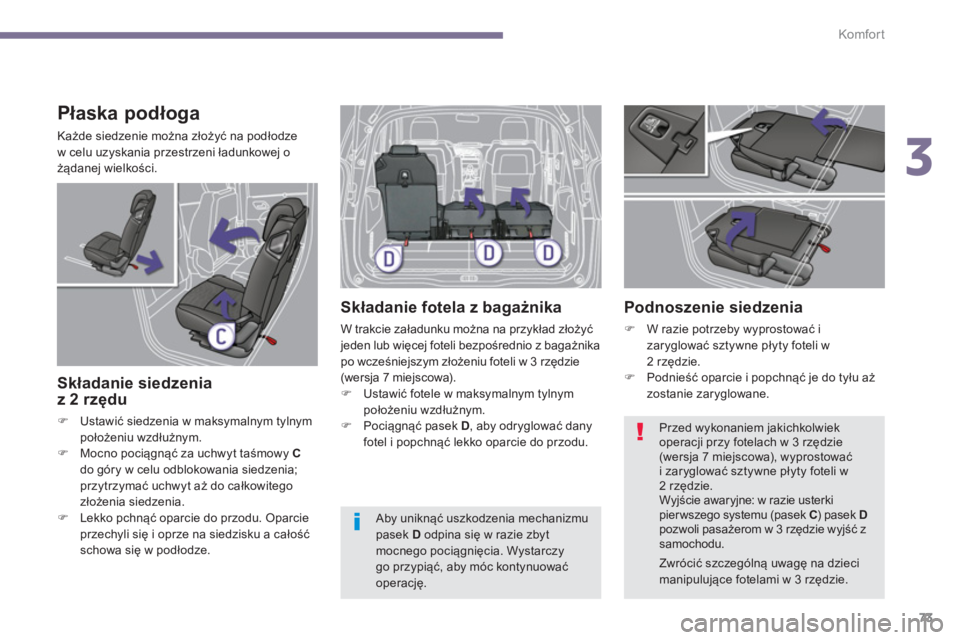

Płaska podłoga
Każde siedzenie można złożyć na podłodze
w celu uzyskania przestrzeni ładunkowej o
żądanej wielkości.
Składanie siedzenia
z 2 rzędu
)
Ustawić siedzenia w maksymalnym tylnym
położeniu wzdłużnym.
)
Mocno pociągnąć za uchwyt taśmowy C
do góry w celu odblokowania siedzenia;
przytrzymać uchwyt aż do całkowitego
złożenia siedzenia.
)
Lekko pchnąć oparcie do przodu. Oparcie
przechyli się i oprze na siedzisku a całość
schowa się w podłodze.
Składanie fotela z bagażnika
W trakcie załadunku można na przykład złożyć
jeden lub więcej foteli bezpośrednio z bagażnika
po wcześniejszym złożeniu foteli w 3 rzędzie
(wersja 7 miejscowa).
)
Ustawić fotele w maksymalnym tylnym
położeniu wzdłużnym.
)
Pociągnąć pasek D
, aby odryglować dany
fotel i popchnąć lekko oparcie do przodu.
Podnoszenie siedzenia
)
W razie potrzeby wyprostować i
zaryglować sztywne płyty foteli w
2 rzędzie.
)
Podnieść oparcie i popchnąć je do tyłu aż
zostanie zaryglowane.
Zwrócić szczególną uwagę na dzieci
manipulujące fotelami w 3 rzędzie.
Przed wykonaniem jakichkolwiek
operacji przy fotelach w 3 rzędzie
(wersja 7 miejscowa), wyprostować
i zaryglować sztywne płyty foteli w
2 rzędzie.
Wyjście awaryjne: w razie usterki
pierwszego systemu (pasek C
) pasek D
pozwoli pasażerom w 3 rzędzie wyjść z
samochodu. Aby uniknąć uszkodzenia mechanizmu
pasek D
odpina się w razie zbyt
mocnego pociągnięcia. Wystarczy
go przypiąć, aby móc kontynuować
operację.
Page 76 of 404
Komfor t
74

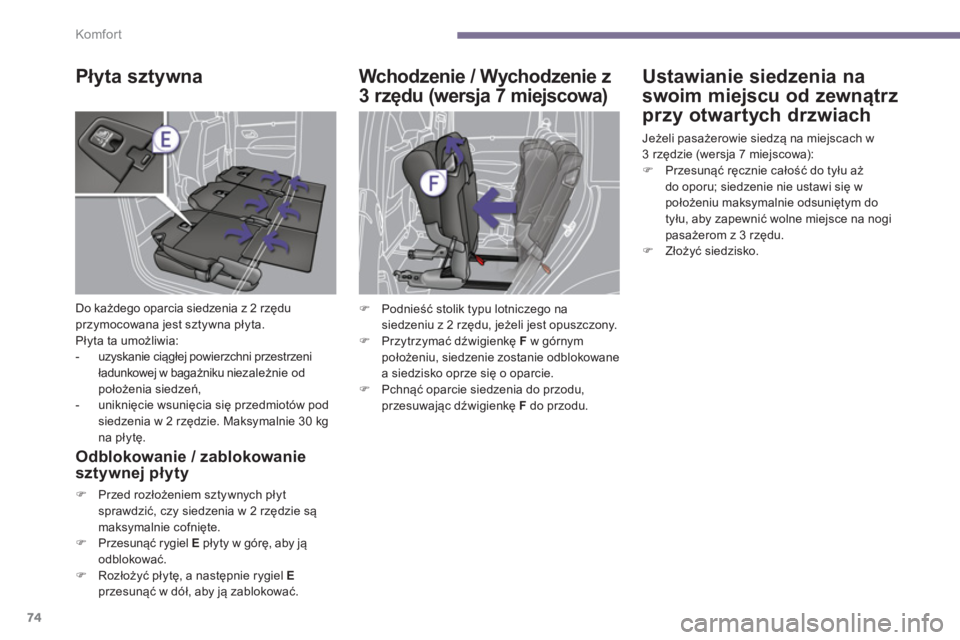

Płyta sztywna
Do każdego oparcia siedzenia z 2 rzędu
przymocowana jest sztywna płyta.
Płyta ta umożliwia:
- uzyskanie ciągłej powierzchni przestrzeni
ładunkowej w bagażniku niezależnie od
położenia siedzeń,
- uniknięcie wsunięcia się przedmiotów pod
siedzenia w 2 rzędzie. Maksymalnie 30 kg
na płytę.
Odblokowanie / zablokowanie
sztywnej płyty
)
Przed rozłożeniem sztywnych płyt
sprawdzić, czy siedzenia w 2 rzędzie są
maksymalnie cofnięte.
)
Przesunąć rygiel E
płyty w górę, aby ją
odblokować.
)
Rozłożyć płytę, a następnie rygiel E
przesunąć w dół, aby ją zablokować.
Wchodzenie / Wychodzenie z
3 rzędu (wersja 7 miejscowa)
Ustawianie siedzenia na
swoim miejscu od zewnątrz
przy otwartych drzwiach
Jeżeli pasażerowie siedzą na miejscach w
3 rzędzie (wersja 7 miejscowa):
)
Przesunąć ręcznie całość do tyłu aż
do oporu; siedzenie nie ustawi się w
położeniu maksymalnie odsuniętym do
tyłu, aby zapewnić wolne miejsce na nogi
pasażerom z 3 rzędu.
)
Złożyć siedzisko.
)
Podnieść stolik typu lotniczego na
siedzeniu z 2 rzędu, jeżeli jest opuszczony.
)
Przytrzymać dźwigienkę F
w górnym
położeniu, siedzenie zostanie odblokowane
a siedzisko oprze się o oparcie.
)
Pchnąć oparcie siedzenia do przodu,
przesuwając dźwigienkę F
do przodu.
Page 77 of 404
3
Komfor t
75

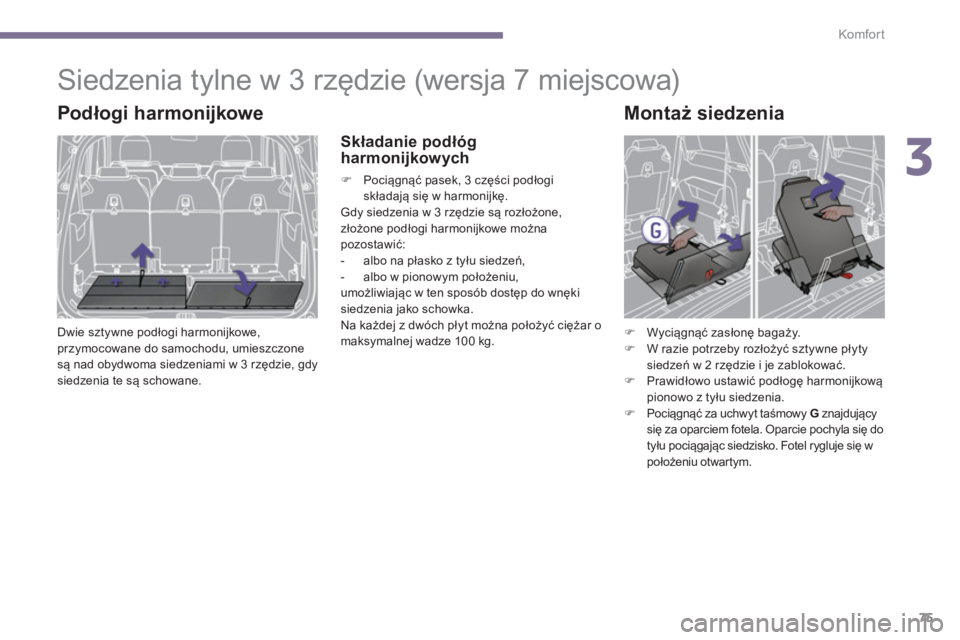

Siedzenia tylne w 3 rzędzie (wersja 7 miejscowa)
Podłogi harmonijkowe
Dwie sztywne podłogi harmonijkowe,
przymocowane do samochodu, umieszczone
są nad obydwoma siedzeniami w 3 rzędzie, gdy
siedzenia te są schowane.
Składanie podłóg
harmonijkowych
)
Pociągnąć pasek, 3 części podłogi
składają się w harmonijkę.
Gdy siedzenia w 3 rzędzie są rozłożone,
złożone podłogi harmonijkowe można
pozostawić:
- albo na płasko z tyłu siedzeń,
- albo w pionowym położeniu,
umożliwiając w ten sposób dostęp do wnęki
siedzenia jako schowka.
Na każdej z dwóch płyt można położyć ciężar o
maksymalnej wadze 100 kg.
Montaż siedzenia
)
Wyciągnąć zasłonę bagaży.
)
W razie potrzeby rozłożyć sztywne płyty
siedzeń w 2 rzędzie i je zablokować.
)
Prawidłowo ustawić podłogę harmonijkową
pionowo z tyłu siedzenia.
)
Pociągnąć za uchwyt taśmowy G
znajdujący
się za oparciem fotela. Oparcie pochyla się do
tyłu pociągając siedzisko. Fotel rygluje się w
położeniu otwartym.
Page 78 of 404
Komfor t
76

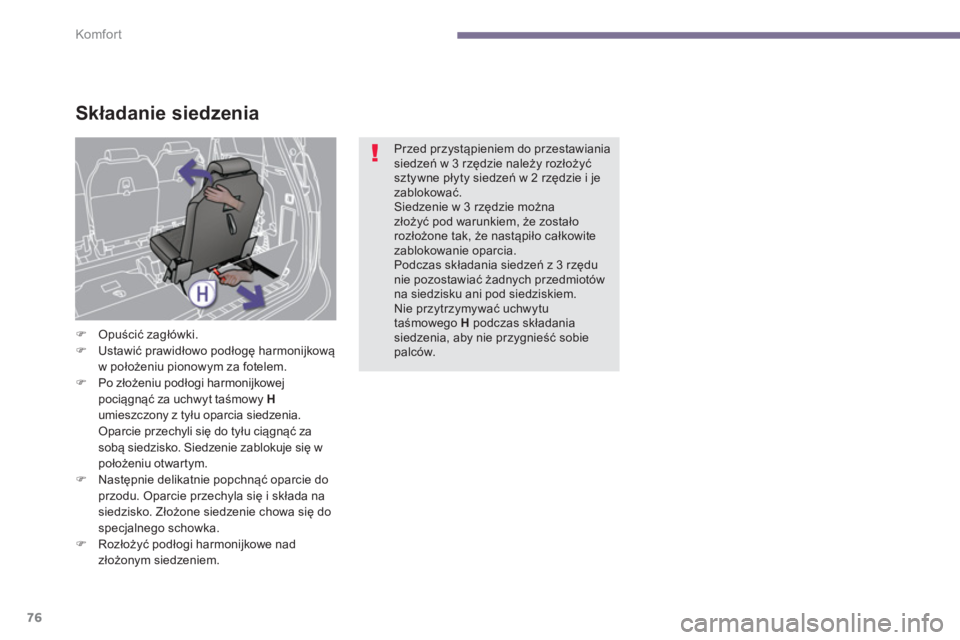

Składanie siedzenia
)
Opuścić zagłówki.
)
Ustawić prawidłowo podłogę harmonijkową
w położeniu pionowym za fotelem.
)
Po złożeniu podłogi harmonijkowej
pociągnąć za uchwyt taśmowy H
umieszczony z tyłu oparcia siedzenia.
Oparcie przechyli się do tyłu ciągnąć za
sobą siedzisko. Siedzenie zablokuje się w
położeniu otwartym.
)
Następnie delikatnie popchnąć oparcie do
przodu. Oparcie przechyla się i składa na
siedzisko. Złożone siedzenie chowa się do
specjalnego schowka.
)
Rozłożyć podłogi harmonijkowe nad
zło
żonym siedzeniem.
Przed przystąpieniem do przestawiania
siedzeń w 3 rzędzie należy rozłożyć
sztywne płyty siedzeń w 2 rzędzie i je
zablokować.
Siedzenie w 3 rzędzie można
złożyć pod warunkiem, że zostało
rozłożone tak, że nastąpiło całkowite
zablokowanie oparcia.
Podczas składania siedzeń z 3 rzędu
nie pozostawiać żadnych przedmiotów
na siedzisku ani pod siedziskiem.
Nie przytrzymywać uchwytu
taśmowego H
podczas składania
siedzenia, aby nie przygnieść sobie
palców.
Page 79 of 404
3
Komfor t
77

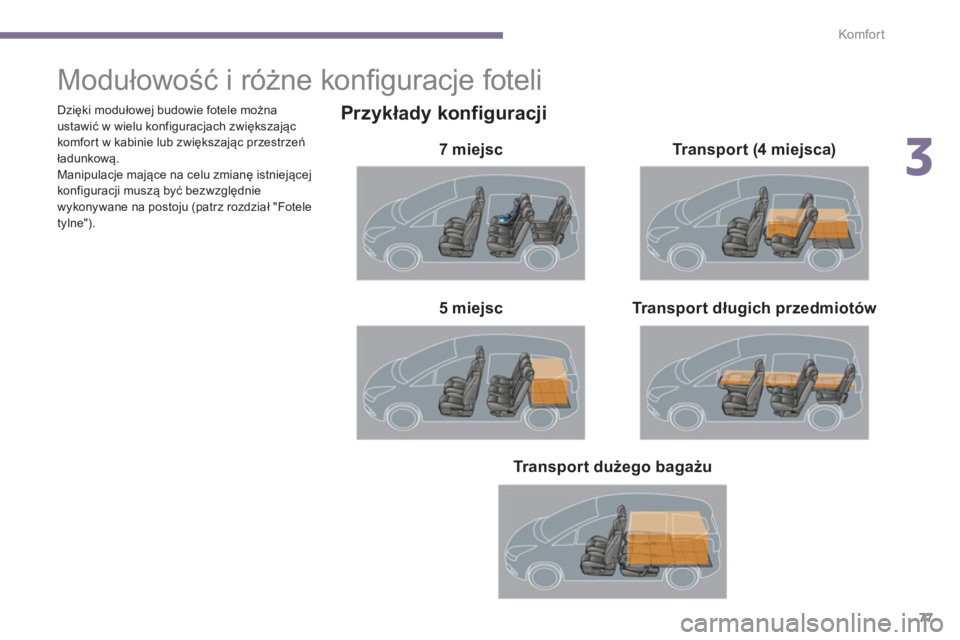

Modułowość i różne konfi guracje foteli
Przykłady konfiguracji
7 miejsc
Transport długich przedmiotów
5 miejsc
Transport (4 miejsca)
Tr a n s p o r t d użego bagażu
Dzięki modułowej budowie fotele można
ustawić w wielu konfiguracjach zwiększając
komfort w kabinie lub zwiększając przestrzeń
ładunkową.
Manipulacje mające na celu zmianę istniejącej
konfiguracji muszą być bezwzględnie
wykonywane na postoju (patrz rozdział "Fotele
tylne").
Page 80 of 404
Komfor t
78

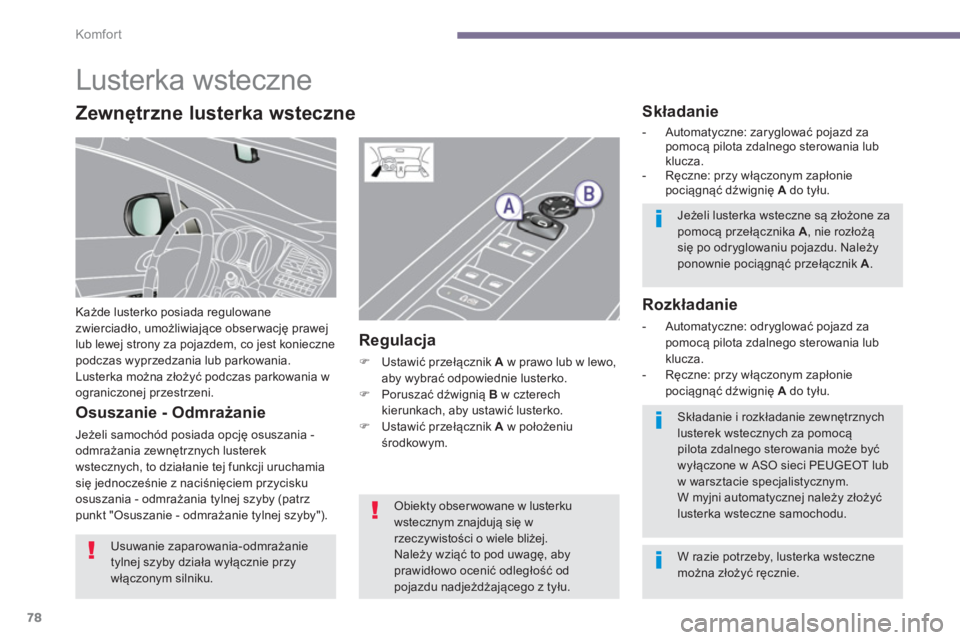

Lusterka wsteczne
Każde lusterko posiada regulowane
zwierciadło, umożliwiające obserwację prawej
lub lewej strony za pojazdem, co jest konieczne
podczas wyprzedzania lub parkowania.
Lusterka można złożyć podczas parkowania w
ograniczonej przestrzeni.
Składanie
- Automatyczne: zaryglować pojazd za
pomocą pilota zdalnego sterowania lub
klucza.
- Ręczne: przy włączonym zapłonie
pociągnąć dźwignię A
do tyłu.
Rozkładanie
- Automatyczne: odryglować pojazd za
pomocą pilota zdalnego sterowania lub
klucza.
- Ręczne: przy włączonym zapłonie
pociągnąć dźwignię A
do tyłu.
Regulacja
)
Ustawić przełącznik A
w prawo lub w lewo,
aby wybrać odpowiednie lusterko.
)
Poruszać dźwignią B
w czterech
kierunkach, aby ustawić lusterko.
)
Ustawić przełącznik A
w położeniu
środkowym.
Osuszanie - Odmrażanie
Jeżeli samochód posiada opcję osuszania -
odmrażania zewnętrznych lusterek
wstecznych, to działanie tej funkcji uruchamia
się jednocześnie z naciśnięciem przycisku
osuszania - odmrażania tylnej szyby (patrz
punkt "Osuszanie - odmrażanie tylnej szyby").
Usuwanie zaparowania-odmrażanie
tylnej szyby działa wyłącznie przy
włączonym silniku. Obiekty obser wowane w lusterku
wstecznym znajdują się w
rzeczywistości o wiele bliżej.
Należy wziąć to pod uwagę, aby
prawidłowo ocenić odległość od
pojazdu nadjeżdżającego z tyłu.
Jeżeli lusterka wsteczne są złożone za
pomocą przełącznika A
, nie rozłożą
się po odryglowaniu pojazdu. Należy
ponownie pociągnąć przełącznik A
.
Składanie i rozkładanie zewnętrznych
lusterek wstecznych za pomocą
pilota zdalnego sterowania może być
wyłączone w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
W myjni automatycznej należy złożyć
lusterka wsteczne samochodu.
Zewnętrzne lusterka wsteczne
W razie potrzeby, lusterka wsteczne
można złożyć ręcznie.
