Page 41 of 404
1
Kontrola jazdy
39

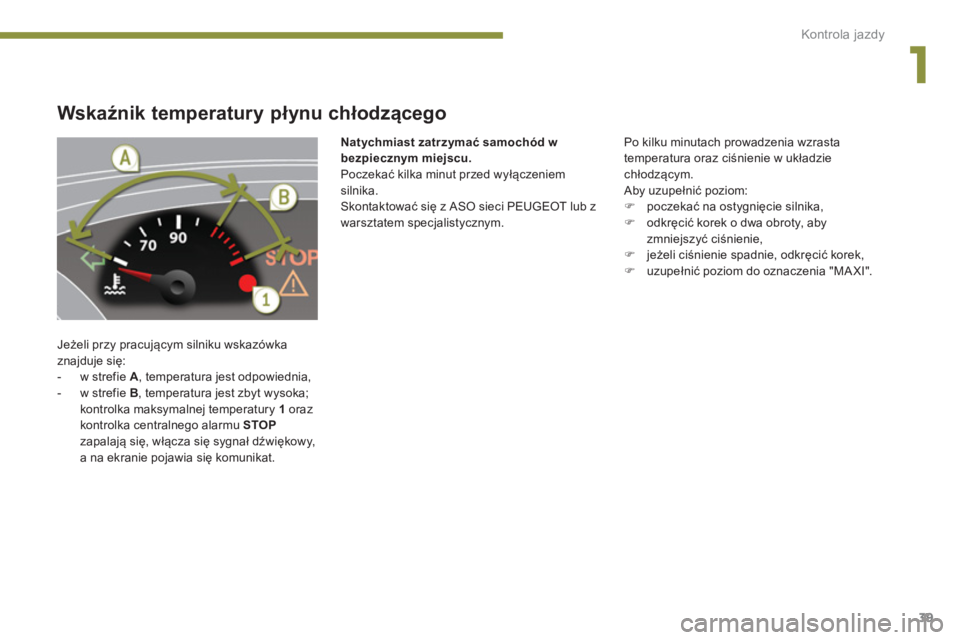

Wskaźnik temperatury płynu chłodzącego
Jeżeli przy pracującym silniku wskazówka
znajduje się:
- w strefie A
, temperatura jest odpowiednia,
- w strefie B
, temperatura jest zbyt wysoka;
kontrolka maksymalnej temperatury 1
oraz
kontrolka centralnego alarmu STOP
zapalają się, włącza się sygnał dźwiękowy,
a na ekranie pojawia się komunikat. Po kilku minutach prowadzenia wzrasta
temperatura oraz ciśnienie w układzie
chłodzącym.
Aby uzupełnić poziom:
)
poczekać na ostygnięcie silnika,
)
odkręcić korek o dwa obroty, aby
zmniejszyć ciśnienie,
)
jeżeli ciśnienie spadnie, odkręcić korek,
)
uzupełnić poziom do oznaczenia "MA XI".
Natychmiast zatrzymać samochód w
bezpiecznym miejscu.
Poczekać kilka minut przed wyłączeniem
silnika.
Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.
Page 42 of 404
Kontrola jazdy
40

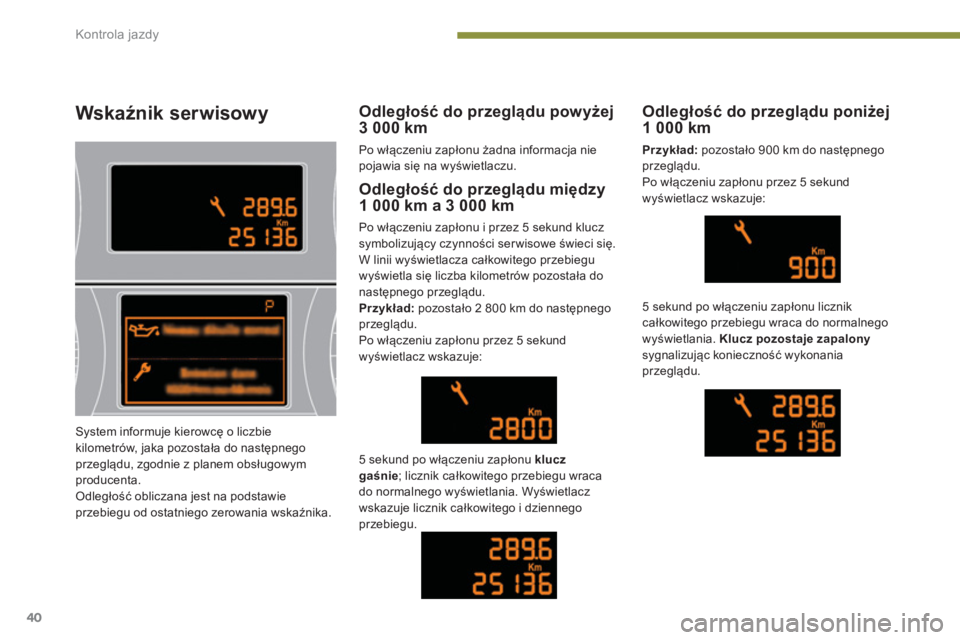

Wskaźnik serwisowy
Odległość do przeglądu między
1 000 km a 3 000 km
Po włączeniu zapłonu i przez 5 sekund klucz
symbolizujący czynności ser wisowe świeci się.
W linii wyświetlacza całkowitego przebiegu
wyświetla się liczba kilometrów pozostała do
następnego przeglądu.
Przykład:
pozostało 2 800 km do następnego
przeglądu.
Po włączeniu zapłonu przez 5 sekund
wyświetlacz wskazuje:
5 sekund po włączeniu zapłonu klucz
gaśnie
; licznik całkowitego przebiegu wraca
do normalnego wyświetlania. Wyświetlacz
wskazuje licznik całkowitego i dziennego
przebiegu.
Odległość do przeglądu poniżej
1 000 km
Przykład:
pozostało 900 km do następnego
przeglądu.
Po włączeniu zapłonu przez 5 sekund
wyświetlacz wskazuje:
5 sekund po włączeniu zapłonu licznik
całkowitego przebiegu wraca do normalnego
wyświetlania. Klucz pozostaje zapalony
sygnalizując konieczność wykonania
przeglądu.
Odległość do przeglądu powyżej
3 000 km
Po włączeniu zapłonu żadna informacja nie
pojawia się na wyświetlaczu.
System informuje kierowcę o liczbie
kilometrów, jaka pozostała do następnego
przeglądu, zgodnie z planem obsługowym
producenta.
Odległość obliczana jest na podstawie
przebiegu od ostatniego zerowania wskaźnika.
Page 43 of 404
1
Kontrola jazdy
41

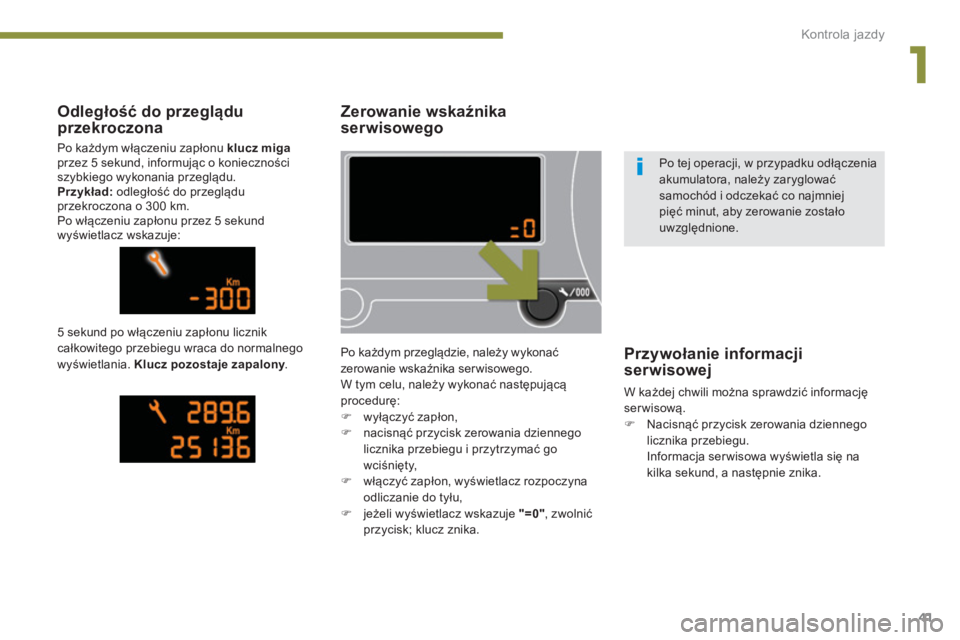

Zerowanie wskaźnika
serwisowego
Po każdym przeglądzie, należy wykonać
zerowanie wskaźnika serwisowego.
W tym celu, należy wykonać następującą
procedurę:
)
wyłączyć zapłon,
)
nacisnąć przycisk zerowania dziennego
licznika przebiegu i przytrzymać go
wciśnięty,
)
włączyć zapłon, wyświetlacz rozpoczyna
odliczanie do tyłu,
)
jeżeli wyświetlacz wskazuje "=0"
, zwolnić
przycisk; klucz znika.
Odległość do przeglądu
przekroczona
Po każdym włączeniu zapłonu klucz miga
przez 5 sekund, informując o konieczności
szybkiego wykonania przeglądu.
Przykład:
odległość do przeglądu
przekroczona o 300 km.
Po włączeniu zapłonu przez 5 sekund
wyświetlacz wskazuje:
5 sekund po włączeniu zapłonu licznik
całkowitego przebiegu wraca do normalnego
wyświetlania. Klucz pozostaje zapalony
.
Przywołanie informacji
serwisowej
W każdej chwili można sprawdzić informację
serwisową.
)
Nacisnąć przycisk zerowania dziennego
licznika przebiegu.
Informacja ser wisowa wyświetla się na
kilka sekund, a następnie znika.
Po tej operacji, w przypadku odłączenia
akumulatora, należy zaryglować
samochód i odczekać co najmniej
pięć minut, aby zerowanie zostało
uwzględnione.
Page 44 of 404
Kontrola jazdy
42

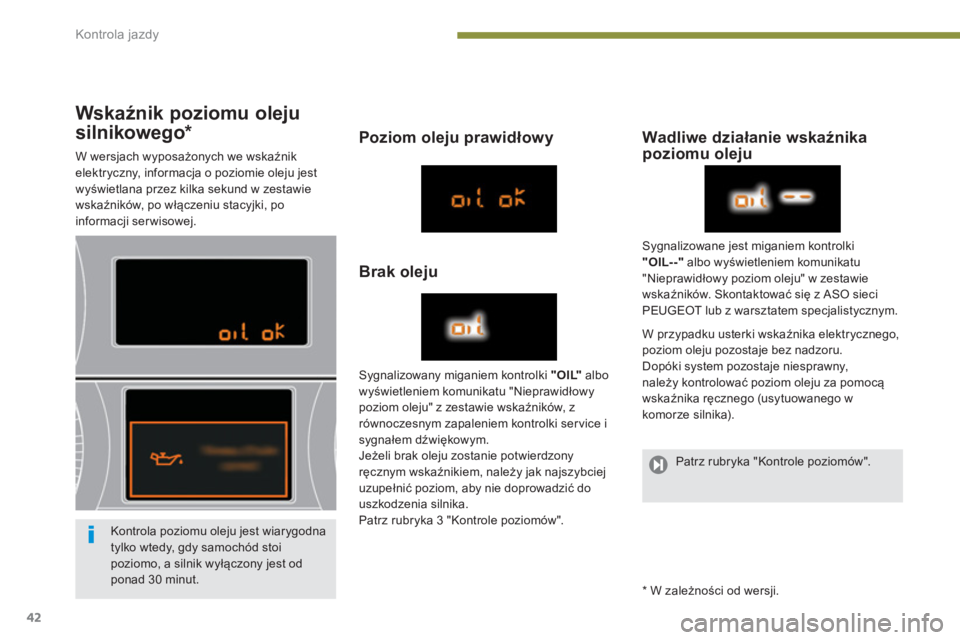

Wskaźnik poziomu oleju
silnikowego *
W wersjach wyposażonych we wskaźnik
elektryczny, informacja o poziomie oleju jest
wyświetlana przez kilka sekund w zestawie
wskaźników, po włączeniu stacyjki, po
informacji serwisowej.
Poziom oleju prawidłowy
Brak oleju
Wadliwe działanie wskaźnika
poziomu oleju
W przypadku usterki wskaźnika elektrycznego,
poziom oleju pozostaje bez nadzoru.
Dopóki system pozostaje niesprawny,
należy kontrolować poziom oleju za pomocą
wskaźnika ręcznego (usytuowanego w
komorze silnika). Sygnalizowany miganiem kontrolki "OIL"
albo
wyświetleniem komunikatu "Nieprawidłowy
poziom oleju" z zestawie wskaźników, z
równoczesnym zapaleniem kontrolki service i
sygnałem dźwiękowym.
Jeżeli brak oleju zostanie potwierdzony
ręcznym wskaźnikiem, należy jak najszybciej
uzupełnić poziom, aby nie doprowadzić do
uszkodzenia silnika.
Patrz rubryka 3 "Kontrole poziomów". Sygnalizowane jest miganiem kontrolki
"OIL--"
albo wyświetleniem komunikatu
"Nieprawidłowy poziom oleju" w zestawie
wskaźników. Skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym.
Kontrola poziomu oleju jest wiarygodna
tylko wtedy, gdy samochód stoi
poziomo, a silnik wyłączony jest od
ponad 30 minut.
*
W zależności od wersji. Patrz rubryka "Kontrole poziomów".
Page 45 of 404
1
Kontrola jazdy
43

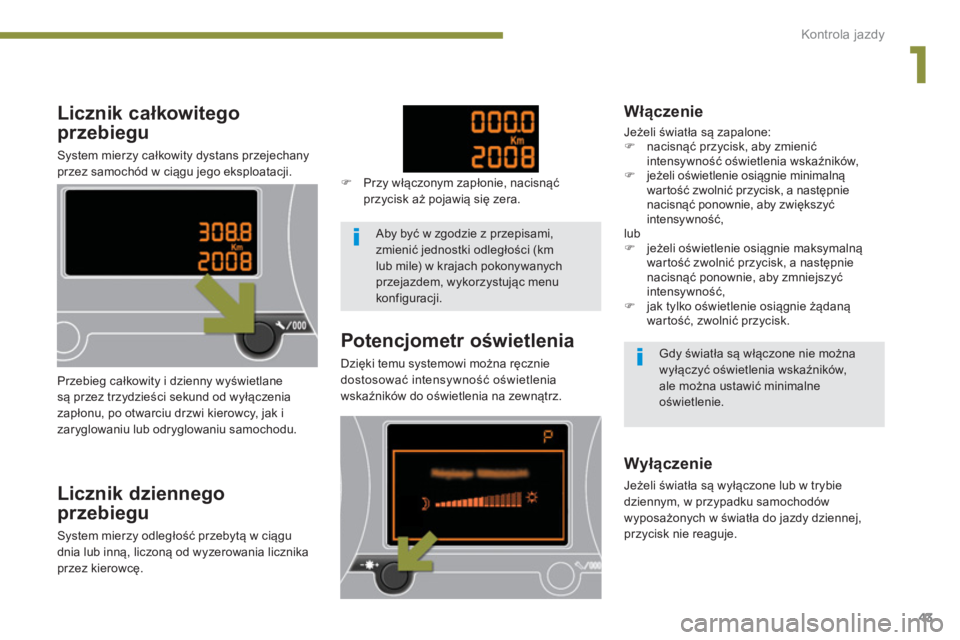

Licznik całkowitego
przebiegu
System mierzy całkowity dystans przejechany
przez samochód w ciągu jego eksploatacji.
Potencjometr oświetlenia
Dzięki temu systemowi można ręcznie
dostosować intensywność oświetlenia
wskaźników do oświetlenia na zewnątrz. Przebieg całkowity i dzienny wyświetlane
są przez trzydzieści sekund od wyłączenia
zapłonu, po otwarciu drzwi kierowcy, jak i
zaryglowaniu lub odryglowaniu samochodu.
Licznik dziennego
przebiegu
System mierzy odległość przebytą w ciągu
dnia lub inną, liczoną od wyzerowania licznika
przez kierowcę.
)
Przy włączonym zapłonie, nacisnąć
przycisk aż pojawią się zera.
Wyłączenie
Jeżeli światła są wyłączone lub w trybie
dziennym, w przypadku samochodów
wyposażonych w światła do jazdy dziennej,
przycisk nie reaguje.
Włączenie
Jeżeli światła są zapalone:
)
nacisnąć przycisk, aby zmienić
intensywność oświetlenia wskaźników,
)
jeżeli oświetlenie osiągnie minimalną
wartość zwolnić przycisk, a następnie
nacisnąć ponownie, aby zwiększyć
intensywność,
lub
)
jeżeli oświetlenie osiągnie maksymalną
wartość zwolnić przycisk, a następnie
nacisnąć ponownie, aby zmniejszyć
intensywność,
)
jak tylko oświetlenie osiągnie żądaną
wartość, zwolnić przycisk.
Aby być w zgodzie z przepisami,
zmienić jednostki odległości (km
lub mile) w krajach pokonywanych
przejazdem, wykorzystując menu
konfiguracji.
Gdy światła są włączone nie można
wyłączyć oświetlenia wskaźników,
ale można ustawić minimalne
oświetlenie.
Page 46 of 404
Ekrany wielofunkcyjne
44
Wyświetla następujące informacje:
- godzinę,
- datę,
- temperaturę zewnętrzną
* (miga w
przypadku możliwości wystąpienia
gołoledzi),
- komunikaty alarmowe,
- komputer pokładowy (patrz koniec rubryki),
Komunikaty ostrzegawcze (np. : "Antipollution
faulty" (Usterka systemu oczyszczania spalin)
lub informacyjne ("Boot open" (Bagażnik
otwarty)) są wyświetlane czasowo. Niektóre
mogą być usuwane poprzez naciśnięcie
przycisku "ESC"
,

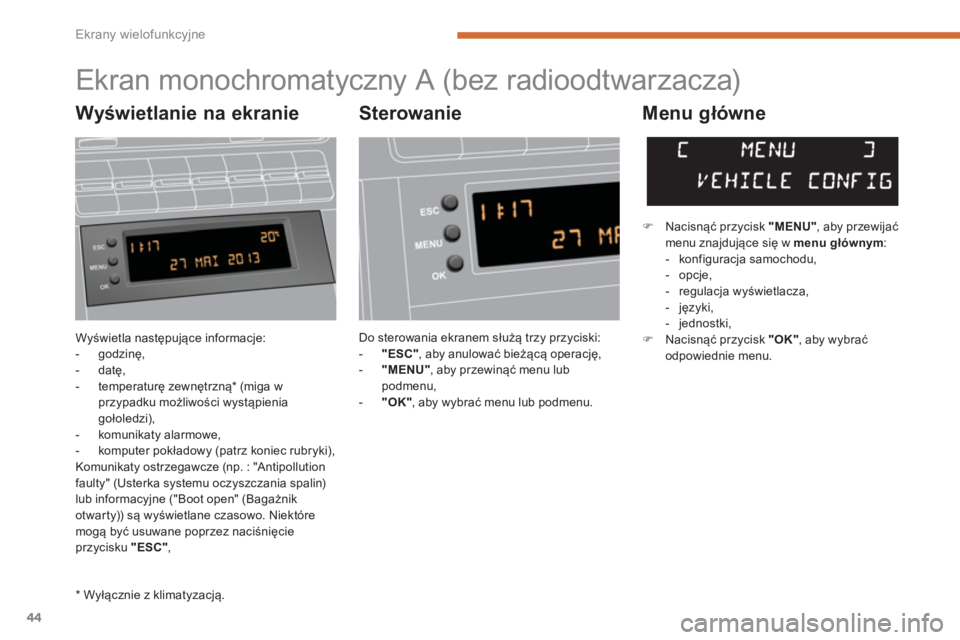

Ekran monochromatyczny A (bez radioodtwarzacza)
Sterowanie
Menu główne
Do sterowania ekranem służą trzy przyciski:
- "ESC"
, aby anulować bieżącą operację,
- "MENU"
, aby przewinąć menu lub
podmenu,
- "OK"
, aby wybrać menu lub podmenu.
)
Nacisnąć przycisk "MENU"
, aby przewijać
menu znajdujące się w menu głównym
:
- konfiguracja samochodu,
- opcje,
- regulacja wyświetlacza,
- języki,
- jednostki,
)
Nacisnąć przycisk "OK"
, aby wybrać
odpowiednie menu.
*
Wyłącznie z klimatyzacją.
Wyświetlanie na ekranie
Page 47 of 404
2
Ekrany wielofunkcyjne
45

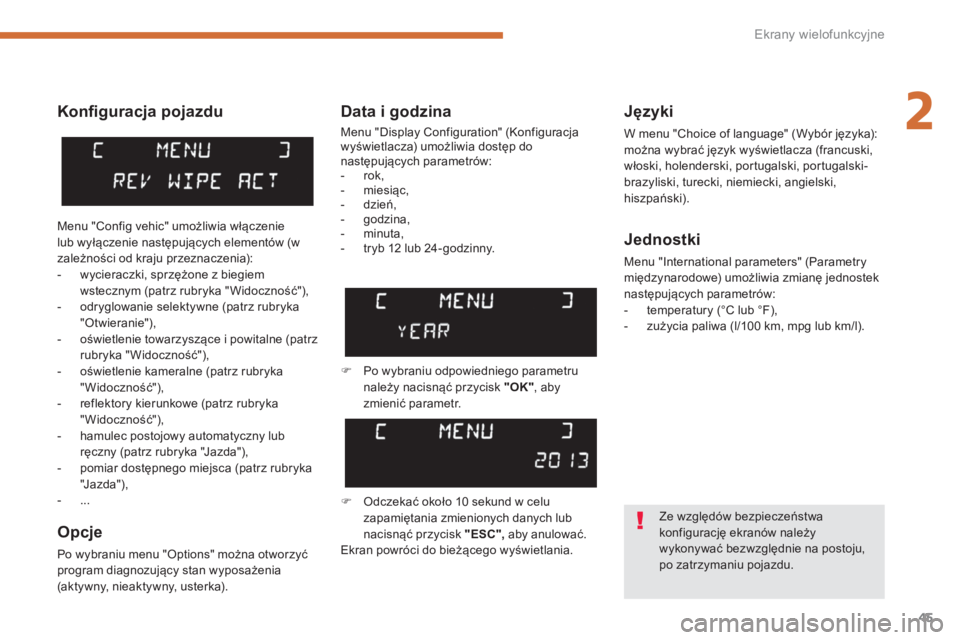

Konfi guracja pojazdu
Opcje
Po wybraniu menu "Options" można otworzyć
program diagnozujący stan wyposażenia
(aktywny, nieaktywny, usterka).
Języki
W menu "Choice of language" (Wybór języka):
można wybrać język wyświetlacza (francuski,
włoski, holenderski, portugalski, portugalski-
brazyliski, turecki, niemiecki, angielski,
hiszpański).
Data i godzina
Menu "Display Configuration" (Konfiguracja
wyświetlacza) umożliwia dostęp do
następujących parametrów:
- rok,
- miesiąc,
- dzień,
- godzina,
- minuta,
- tryb 12 lub 24-godzinny.
Jednostki
Menu "International parameters" (Parametry
międzynarodowe) umożliwia zmianę jednostek
następujących parametrów:
- temperatury (°C lub °F),
- zużycia paliwa (l/100 km, mpg lub km/l).
)
Po wybraniu odpowiedniego parametru
należy nacisnąć przycisk "OK"
, aby
zmienić parametr.
)
Odczekać około 10 sekund w celu
zapamiętania zmienionych danych lub
nacisnąć przycisk "ESC",
aby anulować.
Ekran powróci do bieżącego wyświetlania.
Menu "Config vehic" umożliwia włączenie
lub wyłączenie następujących elementów (w
zależności od kraju przeznaczenia):
- wycieraczki, sprzężone z biegiem
wstecznym (patrz rubryka " Widoczność"),
- odryglowanie selektywne (patrz rubryka
"Otwieranie"),
- oświetlenie towarzyszące i powitalne (patrz
rubryka " Widoczność"),
- oświetlenie kameralne (patrz rubryka
"Widoczność"),
- reflektory kierunkowe (patrz rubryka
"Widoczność"),
- hamulec postojowy automatyczny lub
ręczny (patrz rubryka "Jazda"),
- pomiar dostępnego miejsca (patrz rubryka
"J a z d a " ) ,
- ...
Ze względów bezpieczeństwa
konfigurację ekranów należy
wykonywać bezwzględnie na postoju,
po zatrzymaniu pojazdu.
Page 48 of 404
Ekrany wielofunkcyjne
46

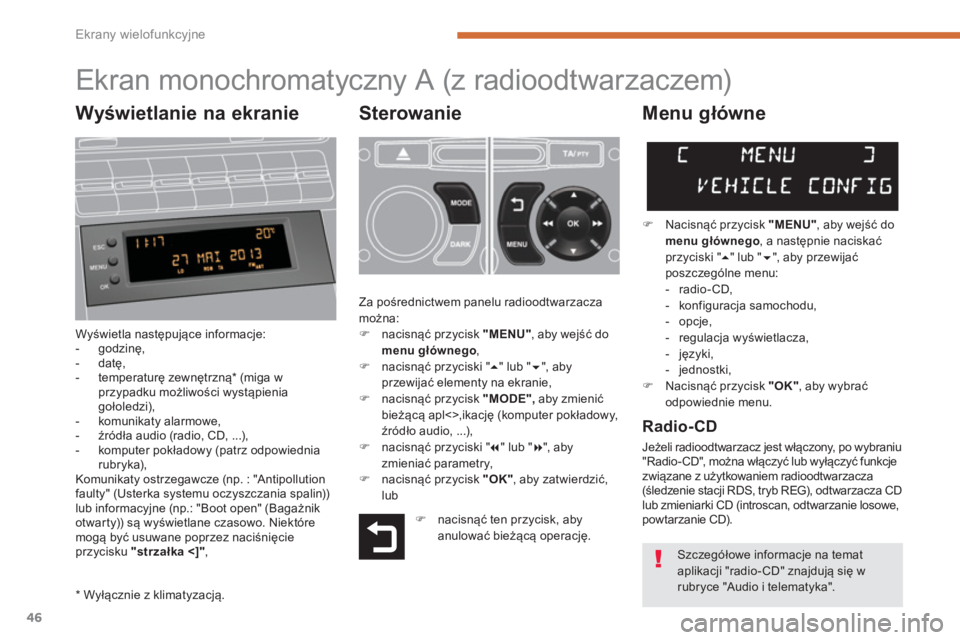

Ekran monochromatyczny A (z radioodtwarzaczem)
Sterowanie
Wyświetla następujące informacje:
- godzinę,
- datę,
- temperaturę zewnętrzną
* (miga w
przypadku możliwości wystąpienia
gołoledzi),
- komunikaty alarmowe,
- źródła audio (radio, CD, ...),
- komputer pokładowy (patrz odpowiednia
rubryka),
Komunikaty ostrzegawcze (np. : "Antipollution
faulty" (Usterka systemu oczyszczania spalin))
lub informacyjne (np.: "Boot open" (Bagażnik
otwarty)) są wyświetlane czasowo. Niektóre
mogą być usuwane poprzez naciśnięcie
przycisku "strzałka <]"
,
Menu główne
)
Nacisnąć przycisk "MENU"
, aby wejść do
menu głównego
, a następnie naciskać
przyciski "
" lub "
", aby przewijać
poszczególne menu:
- radio-CD,
- konfiguracja samochodu,
- opcje,
- regulacja wyświetlacza,
- języki,
- jednostki,
)
Nacisnąć przycisk "OK"
, aby wybrać
odpowiednie menu. Za pośrednictwem panelu radioodtwarzacza
można:
)
nacisnąć przycisk "MENU"
, aby wejść do
menu głównego
,
)
nacisnąć przyciski "
" lub "
", aby
przewijać elementy na ekranie,
)
nacisnąć przycisk "MODE",
aby zmienić
bie
żącą apl<>,ikację (komputer pokładowy,
źródło audio, ...),
)
nacisnąć przyciski "
" lub "
", aby
zmieniać parametry,
)
nacisnąć przycisk "OK"
, aby zatwierdzić,
lub
Radio-CD
Jeżeli radioodtwarzacz jest włączony, po wybraniu
"Radio-CD", można włączyć lub wyłączyć funkcje
związane z użytkowaniem radioodtwarzacza
(śledzenie stacji RDS, tryb REG), odtwarzacza CD
lub zmieniarki CD (introscan, odtwarzanie losowe,
powtarzanie CD).
)
nacisnąć ten przycisk, aby
anulować bieżącą operację.
*
Wyłącznie z klimatyzacją.
Szczegółowe informacje na temat
aplikacji "radio-CD" znajdują się w
rubryce "Audio i telematyka".
Wyświetlanie na ekranie
Page 49 of 404
2
Ekrany wielofunkcyjne
47

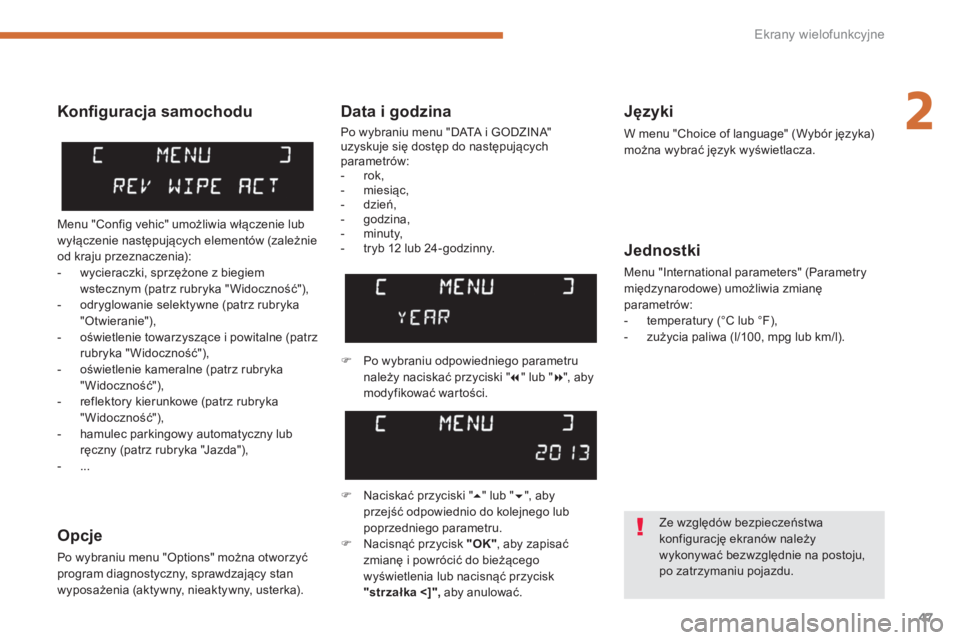

Data i godzina
Po wybraniu menu "DATA i GODZINA"
uzyskuje się dostęp do następujących
parametrów:
- rok,
- miesiąc,
- dzień,
- godzina,
- minuty,
- tryb 12 lub 24-godzinny.
Języki
W menu "Choice of language" (Wybór języka)
można wybrać język wyświetlacza.
Jednostki
Menu "International parameters" (Parametry
międzynarodowe) umożliwia zmianę
parametrów:
- temperatury (°C lub °F),
- zużycia paliwa (l/100, mpg lub km/l).
)
Po wybraniu odpowiedniego parametru
należy naciskać przyciski "
" lub "
", aby
modyfikować wartości.
)
Naciskać przyciski "
" lub "
", aby
przejść odpowiednio do kolejnego lub
poprzedniego parametru.
)
Nacisnąć przycisk "OK"
, aby zapisać
zmianę i powrócić do bieżącego
wyświetlenia lub nacisnąć przycisk
"strzałka <]",
aby anulować.
Konfi guracja samochodu
Menu "Config vehic" umożliwia włączenie lub
wyłączenie następujących elementów (zależnie
od kraju przeznaczenia):
- wycieraczki, sprzężone z biegiem
wstecznym (patrz rubryka " Widoczność"),
- odryglowanie selektywne (patrz rubryka
"Otwieranie"),
- oświetlenie towarzyszące i powitalne (patrz
rubryka " Widoczność"),
- oświetlenie kameralne (patrz rubryka
"Widoczność"),
- reflektory kierunkowe (patrz rubryka
"Widoczność"),
- hamulec parkingowy automatyczny lub
ręczny (patrz rubryka "Jazda"),
- ...
Opcje
Po wybraniu menu "Options" można otworzyć
program diagnostyczny, sprawdzający stan
wyposażenia (aktywny, nieaktywny, usterka).
Ze względów bezpieczeństwa
konfigurację ekranów należy
wykonywać bezwzględnie na postoju,
po zatrzymaniu pojazdu.
Page 50 of 404
Ekrany wielofunkcyjne
48

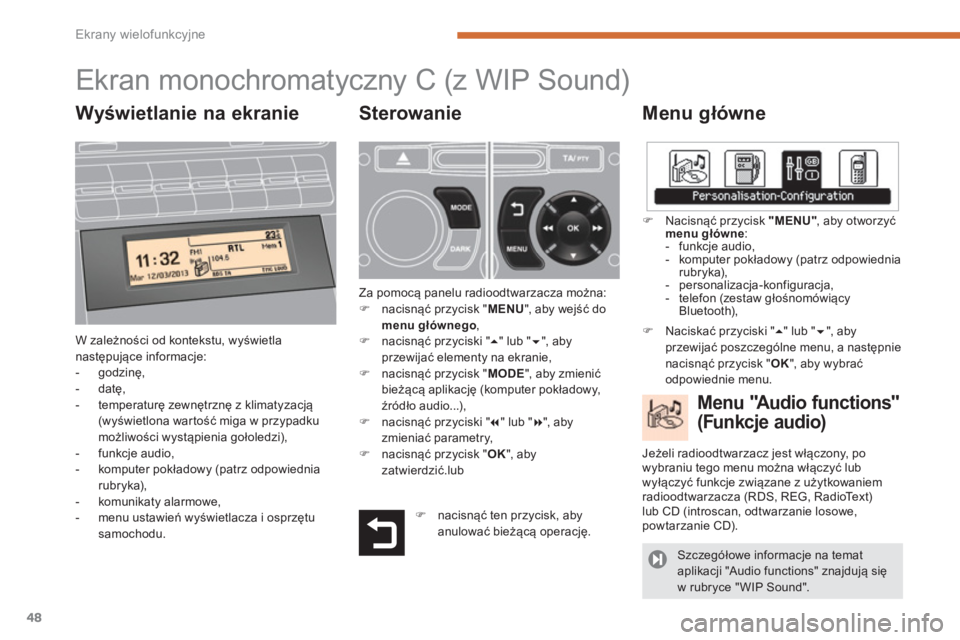

Ekran monochromatyczny C
(z WIP Sound)
Menu główne
W zależności od kontekstu, wyświetla
następujące informacje:
- godzinę,
- datę,
- temperaturę zewnętrznę z klimatyzacją
(wyświetlona wartość miga w przypadku
możliwości wystąpienia gołoledzi),
- funkcje audio,
- komputer pokładowy (patrz odpowiednia
rubryka),
- komunikaty alarmowe,
- menu ustawień wyświetlacza i osprzętu
samochodu.
Menu "Audio functions"
(Funkcje audio)
Sterowanie
Za pomocą panelu radioodtwarzacza można:
)
nacisnąć przycisk " MENU
", aby wejść do
menu głównego
,
)
nacisnąć przyciski "
" lub "
", aby
przewijać elementy na ekranie,
)
nacisnąć przycisk " MODE
", aby zmienić
bieżącą aplikację (komputer pokładowy,
źródło audio...),
)
nacisnąć przyciski "
" lub "
", aby
zmieniać parametry,
)
nacisnąć przycisk " OK
", aby
zatwierdzić
.lub
)
Nacisnąć przycisk "MENU"
, aby otworzyć
menu główne
:
- funkcje audio,
- komputer pokładowy (patrz odpowiednia
rubryka),
- personalizacja-konfiguracja,
- telefon (zestaw głośnomówiący
Bluetooth),
Jeżeli radioodtwarzacz jest włączony, po
wybraniu tego menu można włączyć lub
wyłączyć funkcje związane z użytkowaniem
radioodtwarzacza (RDS, REG, RadioText)
lub CD (introscan, odtwarzanie losowe,
powtarzanie CD).
)
nacisnąć ten przycisk, aby
anulować bieżącą operację.
)
Naciskać przyciski "
" lub "
", aby
przewijać poszczególne menu, a następnie
nacisnąć przycisk " OK
", aby wybrać
odpowiednie menu.
Szczegółowe informacje na temat
aplikacji "Audio functions" znajdują się
w rubryce " WIP Sound".
Wyświetlanie na ekranie
