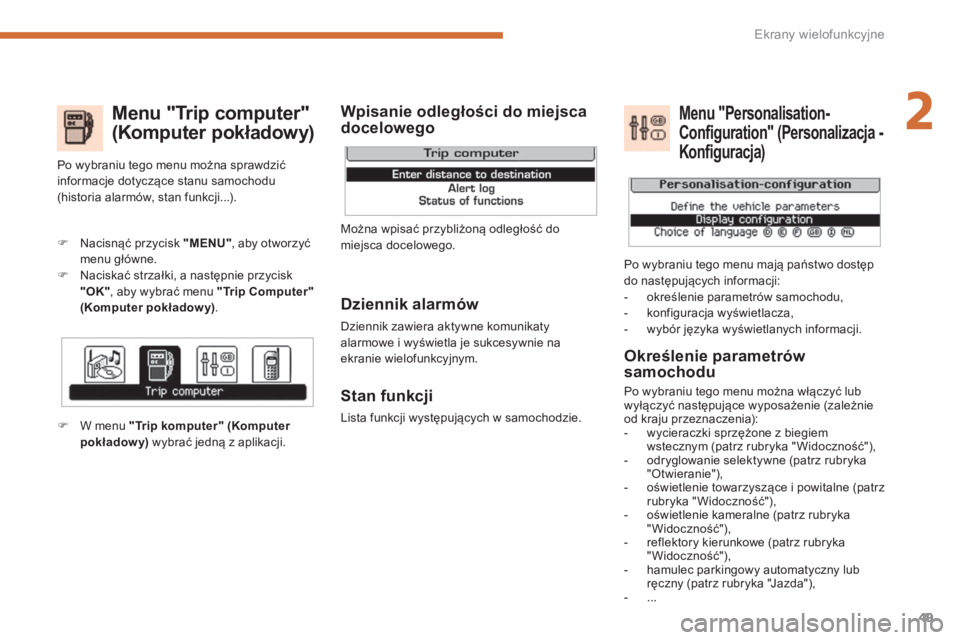

Page 51 of 404
2
Ekrany wielofunkcyjne
49
Menu "Trip computer"
(Komputer pokładowy)
Dziennik alarmów
Dziennik zawiera aktywne komunikaty
alarmowe i wyświetla je sukcesywnie na
ekranie wielofunkcyjnym.
Stan funkcji
Lista funkcji występujących w samochodzie.
)
Nacisnąć przycisk "MENU"
, aby otworzyć
menu główne.
)
Naciskać strzałki, a następnie przycisk
"OK"
, aby wybrać menu "Trip Computer"
(Komputer pokładowy)
.
Po wybraniu tego menu można sprawdzić
informacje dotyczące stanu samochodu
(historia alarmów, stan funkcji...).
Określenie parametrów
samochodu
Po wybraniu tego menu można włączyć lub
wyłączyć następujące wyposażenie (zależnie
od kraju przeznaczenia):
- wycieraczki sprzężone z biegiem
wstecznym (patrz rubryka " Widoczność"),
- odryglowanie selektywne (patrz rubryka
"Otwieranie"),
- oświetlenie towarzyszące i powitalne (patrz
rubryka " Widoczność"),
- oświetlenie kameralne (patrz rubryka
"Widoczność"),
- reflektory kierunkowe (patrz rubryka
"Widoczność"),
- hamulec parkingowy automatyczny lub
ręczny (patrz rubryka "Jazda"),
- ...
Menu "Personalisation-
Configuration" (Personalizacja -
Konfiguracja)
Po wybraniu tego menu mają państwo dostęp
do następujących informacji:
- określenie parametrów samochodu,
- konfiguracja wyświetlacza,
- wybór języka wyświetlanych informacji.
)
W menu "Trip komputer" (Komputer
pokładowy)
wybrać jedną z aplikacji.
Można wpisać przybliżoną odległość do
miejsca docelowego.
Wpisanie odległości do miejsca
docelowego
Page 52 of 404
Ekrany wielofunkcyjne
50
Konfi guracja wyświetlacza
Po wybraniu tego menu można wykonać
następujące ustawienia:
- regulacja jasności wideo,
- regulacja daty i godziny,
- wybór jednostek.
Ustawienie daty i godziny
)
Naciskać przyciski "
" albo "
", aby
wybrać menu "Konfiguracja wyświetlacza",
a następnie przycisk "OK"
.
)
Naciskać przyciski "
" albo "
", aby
wybrać wiersz "Ustawianie daty i godziny",
a następnie przycisk "OK"
.
)
Naciskać przyciski "
" albo "
" aby
wybrać parametr do zmiany. Zatwierdzić
go naciskając przycisk "OK"
, a następnie
zmodyfikować parametr i zatwierdzić
ponownie, aby zapamiętać zmianę.

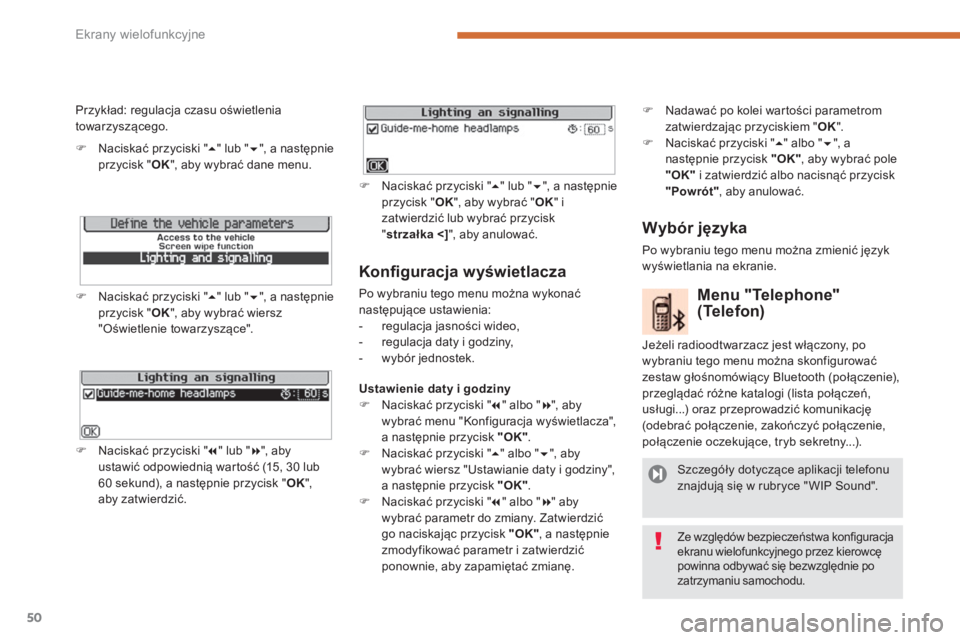

Przykład: regulacja czasu oświetlenia
towarzysz
ącego.
)
Naciskać przyciski "
" lub "
", a następnie
przycisk " OK
", aby wybrać dane menu.
)
Naciskać przyciski "
" lub "
", a następnie
przycisk " OK
", aby wybrać wiersz
"Oświetlenie towarzyszące".
)
Naciskać przyciski "
" lub "
", aby
ustawić odpowiednią wartość (15, 30 lub
60 sekund), a następnie przycisk " OK
",
aby zatwierdzić.
)
Naciskać przyciski "
" lub "
", a następnie
przycisk " OK
", aby wybrać " OK
" i
zatwierdzić lub wybrać przycisk
" strzałka <]
", aby anulować.
Menu "Telephone"
(Telefon)
Jeżeli radioodtwarzacz jest włączony, po
wybraniu tego menu można skonfigurować
zestaw głośnomówiący Bluetooth (połączenie),
przeglądać różne katalogi (lista połączeń,
usługi...) oraz przeprowadzić komunikację
(odebrać połączenie, zakończyć połączenie,
połączenie oczekujące, tryb sekretny...).
Szczegóły dotyczące aplikacji telefonu
znajdują się w rubryce " WIP Sound".
Ze względów bezpieczeństwa konfiguracja
ekranu wielofunkcyjnego przez kierowcę
powinna odbywać się bezwzględnie po
zatrzymaniu samochodu.
Wybór języka
Po wybraniu tego menu można zmienić język
wyświetlania na ekranie.
)
Nadawać po kolei wartości parametrom
zatwierdzając przyciskiem " OK
".
)
Naciskać przyciski "
" albo "
", a
następnie przycisk "OK"
, aby wybrać pole
"OK"
i zatwierdzić albo nacisnąć przycisk
"Powrót"
, aby anulować.
Page 53 of 404
2
Ekrany wielofunkcyjne
51
Wyświetla następujące informacje:
- godzinę,
- datę,
- wysokość,
- temperaturę na zewnątrz (wyświetlana
wartość miga, jeżeli istnieje
niebezpieczeństwo gołoledzi),
- funkcje audio,
- informacje systemu nawigacji satelitarnej.
- graficzną pomoc przy parkowaniu,
- wynik pomiaru dostępnego miejsca,
- informacje z książek telefonicznych,
- menu konfiguracyjne wyświetlacza i
systemu nawigacji,
Na panelu systemu nawigacji:
)
nacisnąć odpowiedni przycisk "RADIO"
,
"MUSIC"
, "NAV"
, "TRAFFIC"
, "SETUP"
lub "PHONE"
, aby otworzyć odpowiednie
menu,

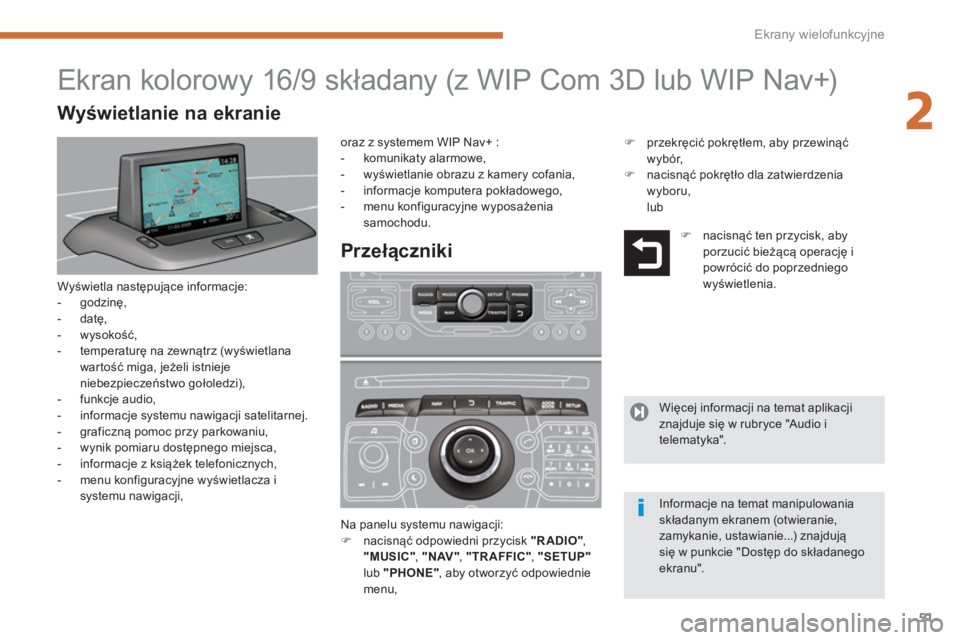

Ekran kolorowy 16/9 składany (z WIP Com 3D lub WIP Nav+)
Przełączniki
oraz z systemem WIP Nav+ :
- komunikaty alarmowe,
- wyświetlanie obrazu z kamery cofania,
- informacje komputera pokładowego,
- menu konfiguracyjne wyposażenia
samochodu.
)
nacisnąć ten przycisk, aby
porzucić bieżącą operację i
powrócić do poprzedniego
wyświetlenia.
Więcej informacji na temat aplikacji
znajduje się w rubryce "Audio i
telematyka".
Informacje na temat manipulowania
składanym ekranem (otwieranie,
zamykanie, ustawianie...) znajdują
się w punkcie "Dostęp do składanego
ekranu".
Wyświetlanie na ekranie
)
przekręcić pokrętłem, aby przewinąć
wybór,
)
nacisnąć pokrętło dla zatwierdzenia
wyboru,
lub
Page 54 of 404
Ekrany wielofunkcyjne
52

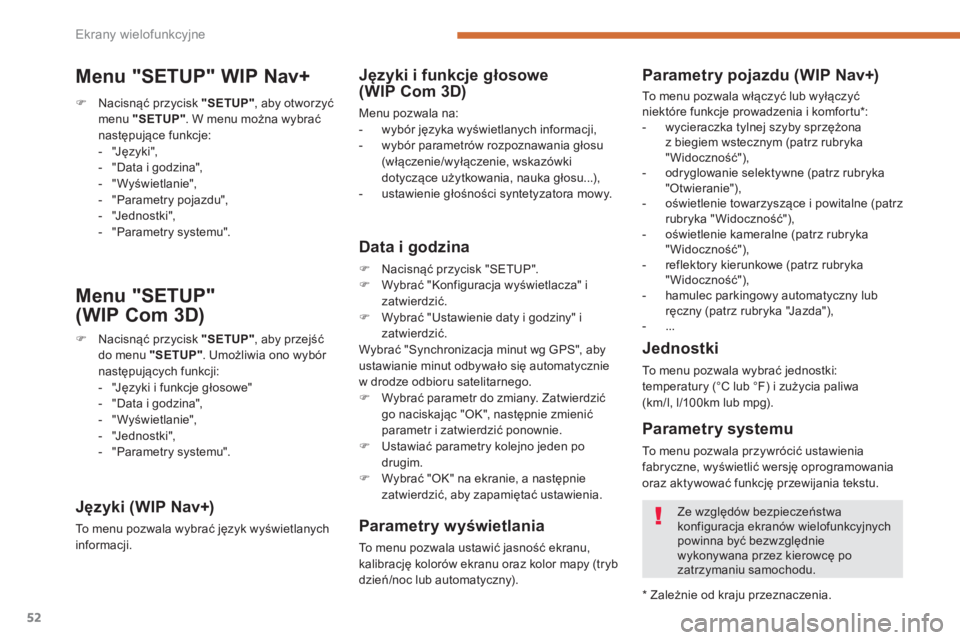

Menu "SETUP"
(WIP Com 3D)
)
Nacisnąć przycisk "SETUP"
, aby przejść
do menu "SETUP"
. Umożliwia ono wybór
następujących funkcji:
- "Języki i funkcje głosowe"
- "Data i godzina",
- "Wyświetlanie",
- "J e d n o s t k i ",
- "Parametry systemu".
Języki (WIP Nav+)
To menu pozwala wybrać język wyświetlanych
informacji.
Języki i funkcje głosowe
(WIP Com 3D)
Menu pozwala na:
- wybór języka wyświetlanych informacji,
- wybór parametrów rozpoznawania głosu
(włączenie/wyłączenie, wskazówki
dotyczące użytkowania, nauka głosu...),
- ustawienie głośności syntetyzatora mowy.
Data i godzina
)
Nacisnąć przycisk "SETUP".
)
Wybrać "Konfiguracja wyświetlacza" i
zatwierdzić.
)
Wybrać "Ustawienie daty i godziny" i
zatwierdzić.
Wybrać "Synchronizacja minut wg GPS", aby
ustawianie minut odbywało się automatycznie
w drodze odbioru satelitarnego.
)
Wybrać parametr do zmiany. Zatwierdzić
go naciskając "OK", następnie zmienić
parametr i zatwierdzić ponownie.
)
Ustawiać parametry kolejno jeden po
drugim.
)
Wybrać "OK" na ekranie, a następnie
zatwierdzić, aby zapamiętać ustawienia.
Parametr y wyświetlania
To menu pozwala ustawić jasność ekranu,
kalibrację kolorów ekranu oraz kolor mapy (tryb
dzień/noc lub automatyczny).
Jednostki
To menu pozwala wybrać jednostki:
temperatury (°C lub °F) i zużycia paliwa
(km/l, l/100km lub mpg).
Parametry systemu
To menu pozwala przywrócić ustawienia
fabryczne, wyświetlić wersję oprogramowania
oraz aktywować funkcję przewijania tekstu.
Ze względów bezpieczeństwa
konfiguracja ekranów wielofunkcyjnych
powinna być bezwzględnie
wykonywana przez kierowcę po
zatrzymaniu samochodu.
*
Zależnie od kraju przeznaczenia.
Parametry pojazdu (WIP Nav+)
To menu pozwala włączyć lub wyłączyć
niektóre funkcje prowadzenia i komfortu * :
- wycieraczka tylnej szyby sprzężona
z biegiem wstecznym (patrz rubryka
"Widoczność"),
- odryglowanie selektywne (patrz rubryka
"Otwieranie"),
- oświetlenie towarzyszące i powitalne (patrz
rubryka " Widoczność"),
- oświetlenie kameralne (patrz rubryka
"Widoczność"),
- reflektory kierunkowe (patrz rubryka
"Widoczność"),
- hamulec parkingowy automatyczny lub
ręczny (patrz rubryka "Jazda"),
- ...
)
Nacisnąć przycisk "SETUP"
, aby otworzyć
menu "SETUP"
. W menu można wybrać
następujące funkcje:
- "Języki",
- "Data i godzina",
- "Wyświetlanie",
- "Parametry pojazdu",
- "J e d n o s t k i ",
- "Parametry systemu".
Menu "SETUP" WIP Nav+
Page 55 of 404
2
Ekrany wielofunkcyjne
53

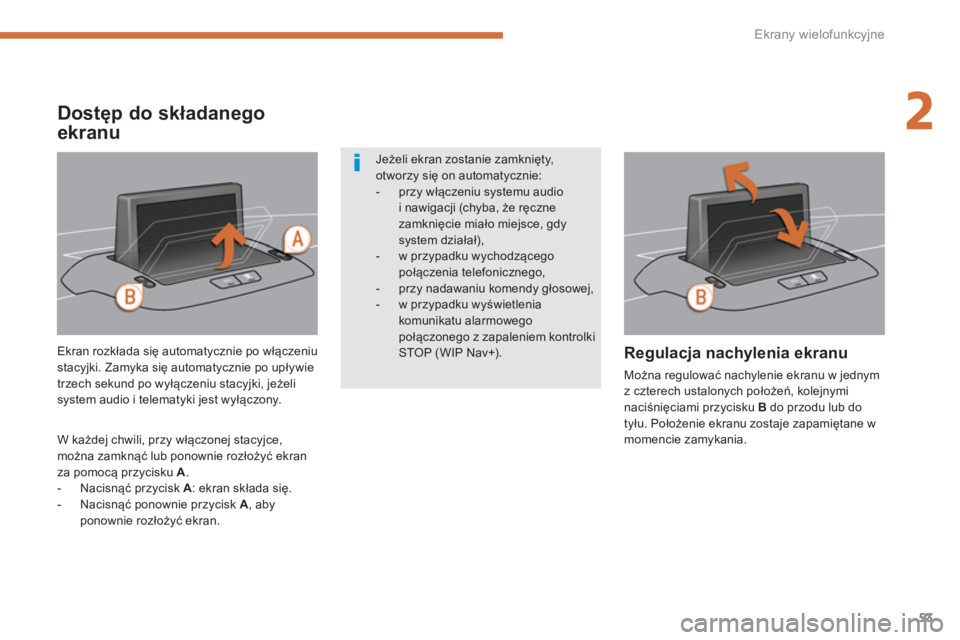

Ekran rozkłada się automatycznie po włączeniu
stacyjki. Zamyka się automatycznie po upływie
trzech sekund po wyłączeniu stacyjki, jeżeli
system audio i telematyki jest wyłączony.
W każdej chwili, przy włączonej stacyjce,
można zamknąć lub ponownie rozłożyć ekran
za pomocą przycisku A
.
- Nacisnąć przycisk A
: ekran składa się.
- Nacisnąć ponownie przycisk A
, aby
ponownie rozłożyć ekran.
Regulacja nachylenia ekranu
Można regulować nachylenie ekranu w jednym
z czterech ustalonych położeń, kolejnymi
naciśnięciami przycisku B
do przodu lub do
tyłu. Położenie ekranu zostaje zapamiętane w
momencie zamykania.
Jeżeli ekran zostanie zamknięty,
otworzy się on automatycznie:
- przy włączeniu systemu audio
i nawigacji (chyba, że ręczne
zamknięcie miało miejsce, gdy
system działał),
- w przypadku wychodzącego
połączenia telefonicznego,
- przy nadawaniu komendy głosowej,
- w przypadku wyświetlenia
komunikatu alarmowego
połączonego z zapaleniem kontrolki
STOP (WIP Nav+).
Dostęp do składanego
ekranu
Page 56 of 404
Ekrany wielofunkcyjne
54

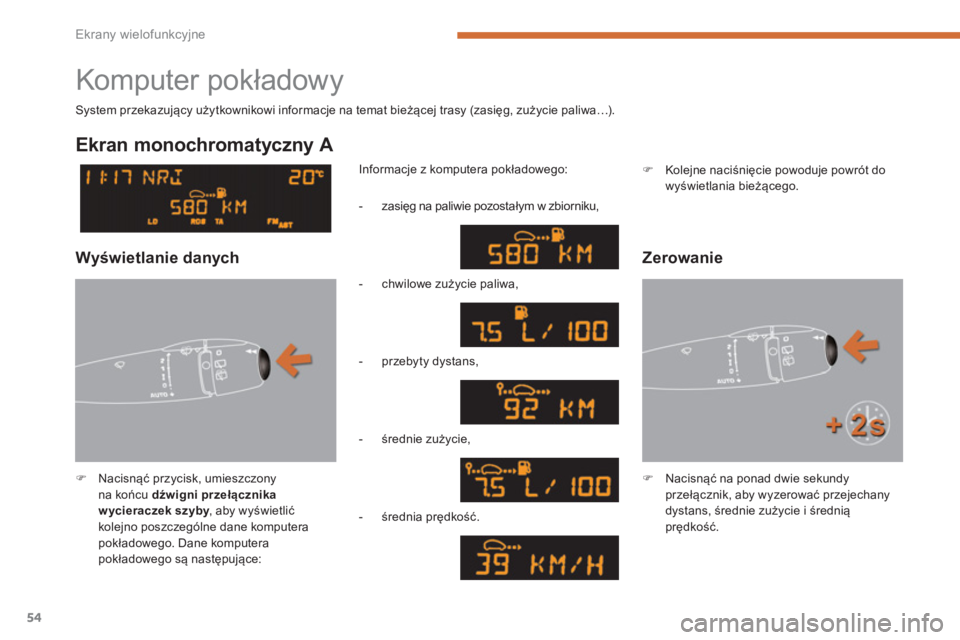

Komputer pokładowy
)
Nacisnąć przycisk, umieszczony
na końcu dźwigni przełącznika
w ycieraczek szyby
, aby wyświetlić
kolejno poszczególne dane komputera
pokładowego. Dane komputera
pokładowego są następujące:
Informacje z komputera pokładowego:
System przekazujący użytkownikowi informacje na temat bieżącej trasy (zasięg, zużycie paliwa…).
)
Nacisnąć na ponad dwie sekundy
przełącznik, aby wyzerować przejechany
dystans, średnie zużycie i średnią
prędkość.
Ekran monochromatyczny A
Zerowanie
Wyświetlanie danych
- zasięg na paliwie pozostałym w zbiorniku,
- chwilowe zużycie paliwa,
- przebyty dystans,
- średnie zużycie,
- średnia prędkość.
)
Kolejne naciśnięcie powoduje powrót do
wyświetlania bieżącego.

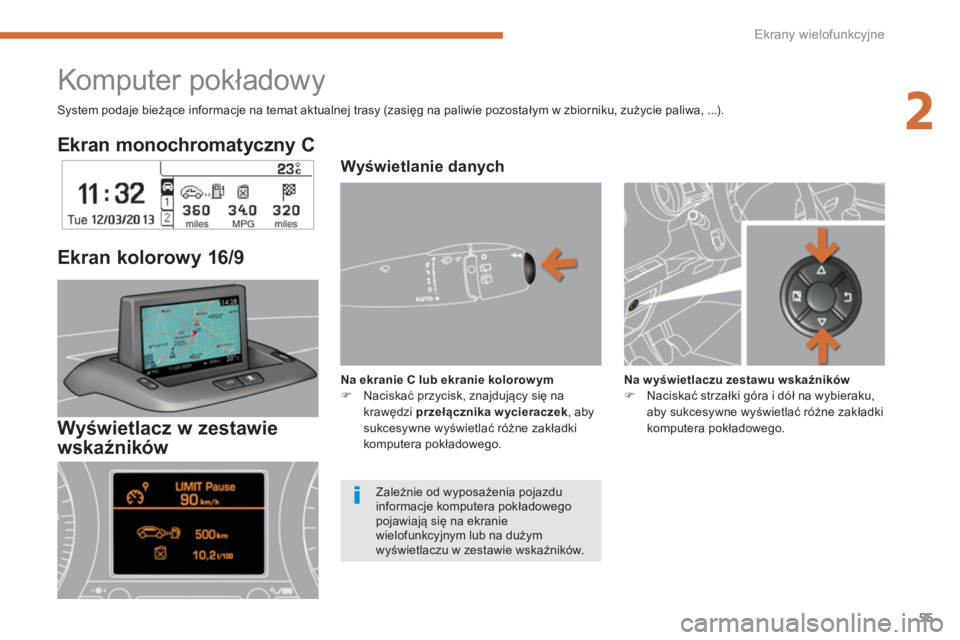

Page 57 of 404
2
Ekrany wielofunkcyjne
55
Ekran monochromatyczny C
Wyświetlacz w zestawie
wskaźników
Ekran kolorowy 16/9
Komputer pokładowy
Wyświetlanie danych
Na ekranie C lub ekranie kolorow ym
)
Naciskać przycisk, znajdujący się na
krawędzi przełącznika wycieraczek
, aby
sukcesywne wyświetlać różne zakładki
komputera pokładowego.
Na wyświetlaczu zestawu wskaźników
)
Naciskać strzałki góra i dół na wybieraku,
aby sukcesywne wyświetlać różne zakładki
komputera pokładowego.
System podaje bieżące informacje na temat aktualnej trasy (zasięg na paliwie pozostałym w zbiorniku, zużycie paliwa, ...).
Zależnie od wyposażenia pojazdu
informacje komputera pokładowego
pojawiają się na ekranie
wielofunkcyjnym lub na dużym
wyświetlaczu w zestawie wskaźników.
Page 58 of 404
Ekrany wielofunkcyjne
56

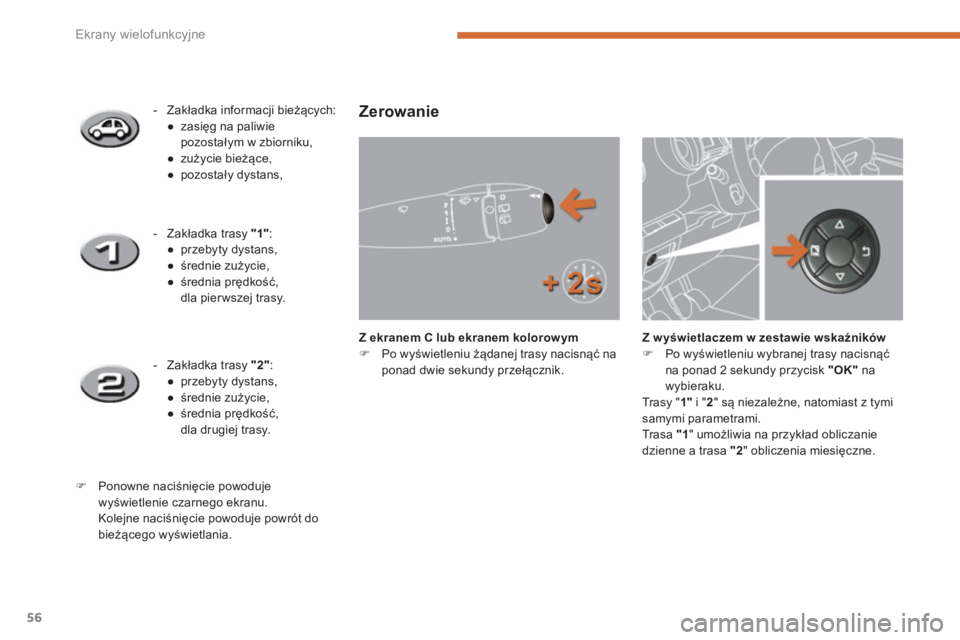

Zerowanie
Z ekranem C lub ekranem kolorow ym
)
Po wyświetleniu żądanej trasy nacisnąć na
ponad dwie sekundy przełącznik. Z wyświetlaczem w zestawie wskaźników
)
Po wyświetleniu wybranej trasy nacisnąć
na ponad 2 sekundy przycisk "OK"
na
wybieraku.
Tr a s y " 1"
i " 2
" są niezależne, natomiast z tymi
samymi parametrami.
Trasa "1
" umożliwia na przykład obliczanie
dzienne a trasa "2
" obliczenia miesięczne.
- Zakładka informacji bieżących:
●
zasięg na paliwie
pozostałym w zbiorniku,
●
zużycie bieżące,
●
pozostały dystans,
- Zakładka trasy "1"
:
●
przebyty dystans,
●
średnie zużycie,
●
średnia prędkość,
dla pier wszej trasy.
- Zakładka trasy "2"
:
●
przebyty dystans,
●
średnie zużycie,
●
średnia prędkość,
dla drugiej trasy.
)
Ponowne naciśnięcie powoduje
wyświetlenie czarnego ekranu.
Kolejne naciśnięcie powoduje powrót do
bieżącego wyświetlania.
Page 59 of 404
2
Ekrany wielofunkcyjne
57

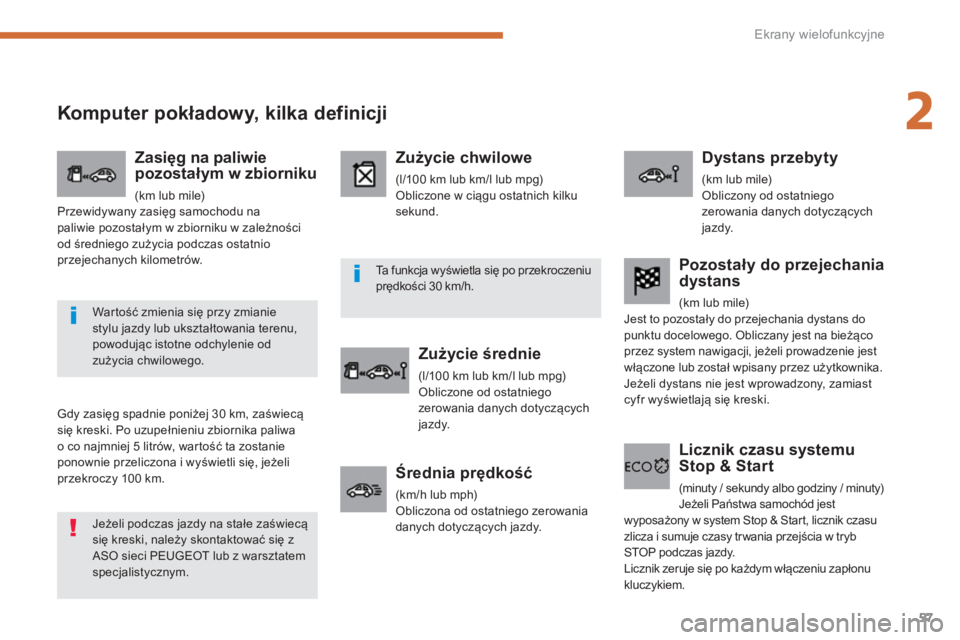

Komputer pokładowy, kilka definicji
Gdy zasięg spadnie poniżej 30 km, zaświecą
się kreski. Po uzupełnieniu zbiornika paliwa
o co najmniej 5 litrów, wartość ta zostanie
ponownie przeliczona i wyświetli się, jeżeli
przekroczy 100 km.
Zasięg na paliwie
pozostałym w zbiorniku
(km lub mile)
Przewidywany zasięg samochodu na
paliwie pozostałym w zbiorniku w zależności
od średniego zużycia podczas ostatnio
przejechanych kilometrów.
Zużycie chwilowe
(l/100 km lub km/l lub mpg)
Obliczone w ciągu ostatnich kilku
sekund.
Zużycie średnie
(l/100 km lub km/l lub mpg)
Obliczone od ostatniego
zerowania danych dotyczących
jazdy.
Dystans przebyty
(km lub mile)
Obliczony od ostatniego
zerowania danych dotyczących
jazdy.
Średnia prędkość
(km/h lub mph)
Obliczona od ostatniego zerowania
danych dotyczących jazdy.
Licznik czasu systemu
Stop & Start
(minuty / sekundy albo godziny / minuty)
Jeżeli Państwa samochód jest
wyposażony w system Stop & Start, licznik czasu
zlicza i sumuje czasy tr wania przejścia w tryb
STOP podczas jazdy.
Licznik zeruje się po każdym włączeniu zapłonu
kluczykiem.
Pozostały do przejechania
dystans
(km lub mile)
Jest to pozostały do przejechania dystans do
punktu docelowego. Obliczany jest na bieżąco
przez system nawigacji, jeżeli prowadzenie jest
włączone lub został wpisany przez użytkownika.
Jeżeli dystans nie jest wprowadzony, zamiast
cyfr wyświetlają się kreski.
Jeżeli podczas jazdy na stałe zaświecą
się kreski, należy skontaktować się z
ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.
War tość zmienia się przy zmianie
stylu jazdy lub ukształtowania terenu,
powodując istotne odchylenie od
zużycia chwilowego.
Ta funkcja wyświetla się po przekroczeniu
prędkości 30 km/h.
Page 60 of 404
Komfor t
58

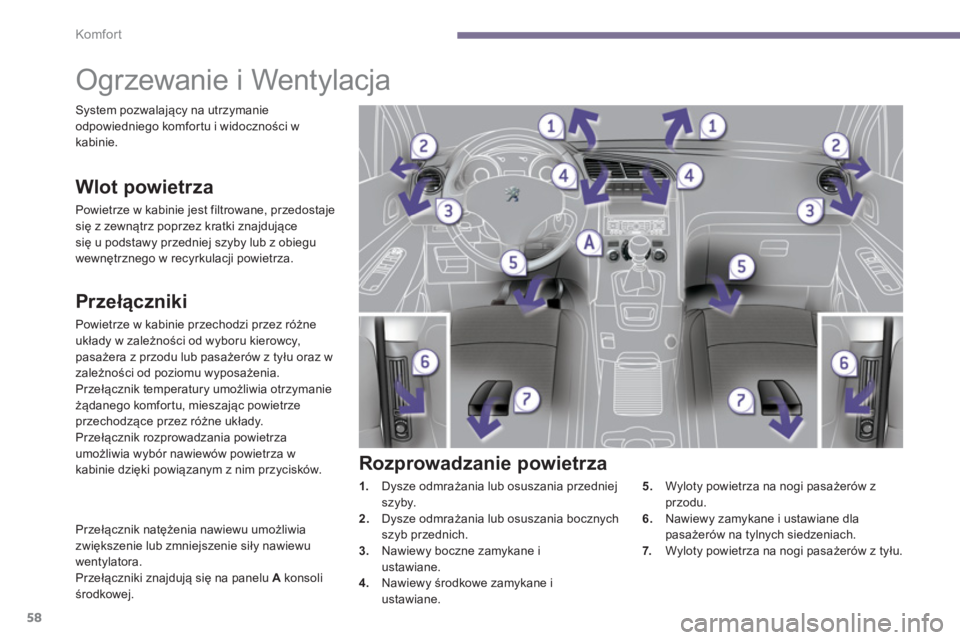

Ogrzewanie i Wentylacja
Przełączniki
Powietrze w kabinie przechodzi przez różne
układy w zależności od wyboru kierowcy,
pasażera z przodu lub pasażerów z tyłu oraz w
zależności od poziomu wyposażenia.
Przełącznik temperatury umożliwia otrzymanie
żądanego komfortu, mieszając powietrze
przechodzące przez różne układy.
Przełącznik rozprowadzania powietrza
umożliwia wybór nawiewów powietrza w
kabinie dzięki powiązanym z nim przycisków.
Przełącznik natężenia nawiewu umożliwia
zwiększenie lub zmniejszenie siły nawiewu
wentylatora.
Przełączniki znajdują się na panelu A
konsoli
środkowej.
Wlot powietrza
Powietrze w kabinie jest filtrowane, przedostaje
się z zewnątrz poprzez kratki znajdujące
się u podstawy przedniej szyby lub z obiegu
wewnętrznego w recyrkulacji powietrza.
Rozprowadzanie powietrza
1.
Dysze odmrażania lub osuszania przedniej
szyby.
2.
Dysze odmrażania lub osuszania bocznych
szyb przednich.
3.
Nawiewy boczne zamykane i
ustawiane.
4.
Nawiewy środkowe zamykane i
ustawiane.
5.
Wyloty powietrza na nogi pasażerów z
przodu.
6.
Nawiewy zamykane i ustawiane dla
pasażerów na tylnych siedzeniach.
7.
Wyloty powietrza na nogi pasażerów z tyłu.
System pozwalający na utrzymanie
odpowiedniego komfortu i widoczności w
kabinie.
