PEUGEOT 5008 2014 Kezelési útmutató (in Hungarian)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 5008, Model: PEUGEOT 5008 2014Pages: 404, PDF Size: 43.87 MB

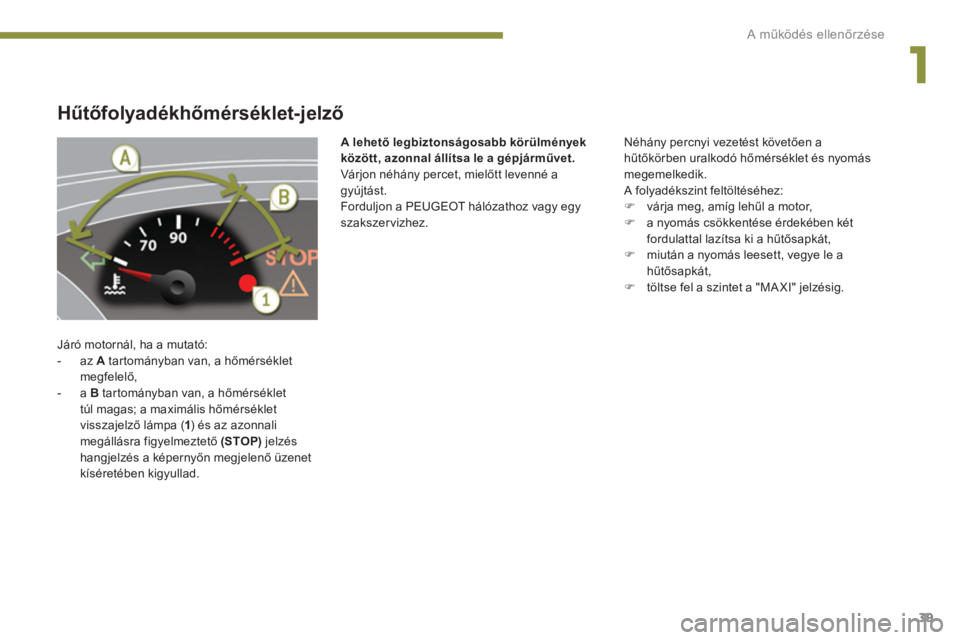

Page 41 of 404
1
A működés ellenőrzése
39
Hűtőfolyadékhőmérséklet-jelző
Járó motornál, ha a mutató:
- az A
tartományban van, a hőmérséklet
megfelelő,
- a B
tartományban van, a hőmérséklet
túl magas; a maximális hőmérséklet
visszajelző lámpa ( 1
) és az azonnali
megállásra figyelmeztető (STOP)
jelzés
hangjelzés a képernyőn megjelenő üzenet
kíséretében kigyullad. Néhány percnyi vezetést követően a
hűtőkörben uralkodó hőmérséklet és nyomás
megemelkedik.
A folyadékszint feltöltéséhez:
)
várja meg, amíg lehűl a motor,
)
a nyomás csökkentése érdekében két
fordulattal lazítsa ki a hűtősapkát,
)
miután a nyomás leesett, vegye le a
hűtősapkát,
)
töltse fel a szintet a "MA XI" jelzésig.
A lehető legbiztonságosabb körülmények
között, azonnal állítsa le a gépjárművet.
Várjon néhány percet, mielőtt levenné a
gyújtást.
Forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.

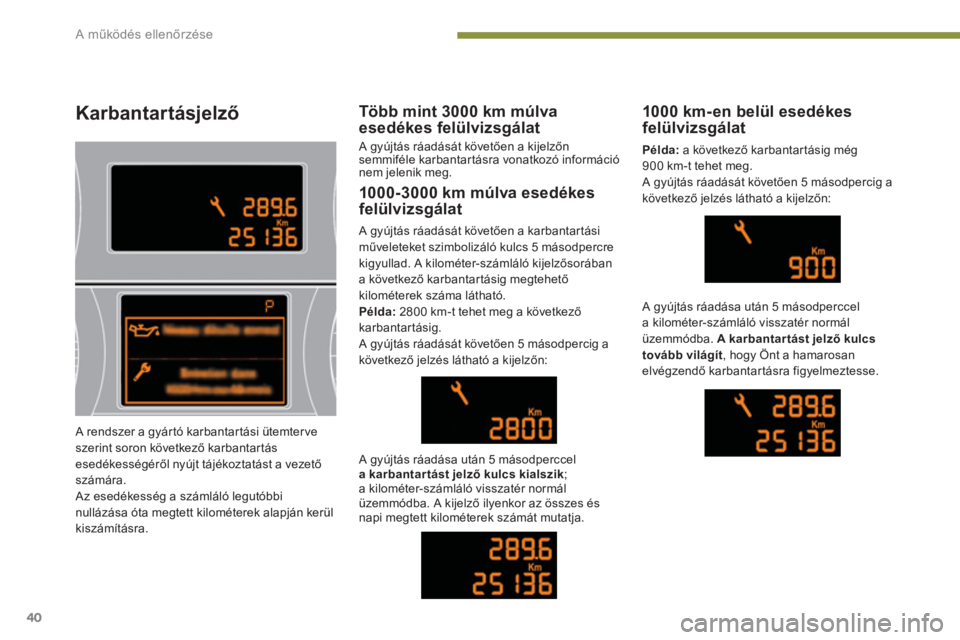

Page 42 of 404
A működés ellenőrzése
40
Karbantartásjelző
1000-3000 km múlva esedékes
felülvizsgálat
A gyújtás ráadását követően a karbantartási
műveleteket szimbolizáló kulcs 5 másodpercre
kigyullad. A kilométer-számláló kijelzősorában
a következő karbantartásig megtehető
kilométerek száma látható.
Példa:
2800 km-t tehet meg a következő
karbantartásig.
A gyújtás ráadását követően 5 másodpercig a
következő jelzés látható a kijelzőn:
A gyújtás ráadása után 5 másodperccel
a karbantar tást jelző kulcs kialszik
;
a kilométer-számláló visszatér normál
üzemmódba. A kijelző ilyenkor az összes és
napi megtett kilométerek számát mutatja.
1000 km-en belül esedékes
felülvizsgálat
Példa:
a következő karbantartásig még
900 km-t tehet meg.
A gyújtás ráadását követően 5 másodpercig a
következő jelzés látható a kijelzőn:
A gyújtás ráadása után 5 másodperccel
a kilométer-számláló visszatér normál
üzemmódba. A karbantar tást jelző kulcs
tovább világít
, hogy Önt a hamarosan
elvégzendő karbantartásra figyelmeztesse.
Több mint 3000 km múlva
esedékes felülvizsgálat
A gyújtás ráadását követően a kijelzőn
semmiféle karbantartásra vonatkozó információ
nem jelenik meg.
A rendszer a gyártó karbantartási ütemter ve
szerint soron következő karbantartás
esedékességéről nyújt tájékoztatást a vezető
számára.
Az esedékesség a számláló legutóbbi
nullázása óta megtett kilométerek alapján kerül
kiszámításra.

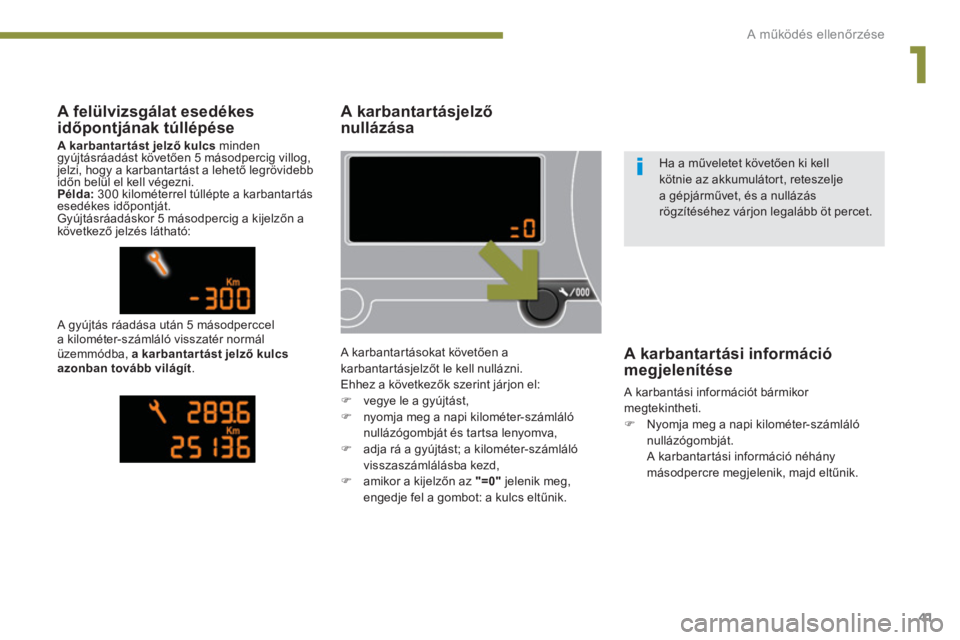

Page 43 of 404
1
A működés ellenőrzése
41
A karbantartásjelző
nullázása
A karbantartásokat követően a
karbantartásjelzőt le kell nullázni.
Ehhez a következők szerint járjon el:
)
vegye le a gyújtást,
)
nyomja meg a napi kilométer-számláló
nullázógombját és tartsa lenyomva,
)
adja rá a gyújtást; a kilométer-számláló
visszaszámlálásba kezd,
)
amikor a kijelzőn az "=0"
jelenik meg,
engedje fel a gombot: a kulcs eltűnik.
A felülvizsgálat esedékes
időpontjának túllépése
A karbantar tást jelző kulcs
minden
gyújtásráadást követően 5 másodpercig villog,
jelzi, hogy a karbantartást a lehető legrövidebb
időn belül el kell végezni.
Példa:
300 kilométerrel túllépte a karbantartás
esedékes időpontját.
Gyújtásráadáskor 5 másodpercig a kijelzőn a
következő jelzés látható:
A gyújtás ráadása után 5 másodperccel
a kilométer-számláló visszatér normál
üzemmódba, a karbantar tást jelző kulcs
azonban tovább világít
.
A karbantartási információ
megjelenítése
A karbantási információt bármikor
megtekintheti.
)
Nyomja meg a napi kilométer-számláló
nullázógombját.
A karbantartási információ néhány
másodpercre megjelenik, majd eltűnik.
Ha a műveletet követően ki kell
kötnie az akkumulátort, reteszelje
a gépjárművet, és a nullázás
rögzítéséhez várjon legalább öt percet.
Page 44 of 404
A működés ellenőrzése
42

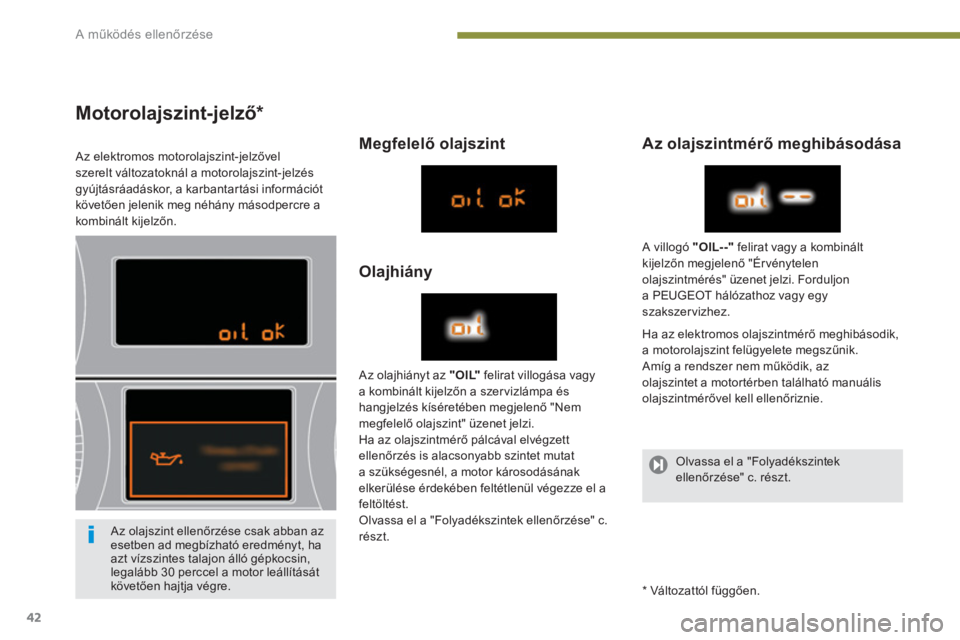

Motorolajszint-jelző
*
Az elektromos motorolajszint-jelzővel
szerelt változatoknál a motorolajszint-jelzés
gyújtásráadáskor, a karbantartási információt
követően jelenik meg néhány másodpercre a
kombinált kijelzőn.
Megfelelő olajszint
Olajhiány
Az olajszintmérő meghibásodása
Ha az elektromos olajszintmérő meghibásodik,
a motorolajszint felügyelete megszűnik.
Amíg a rendszer nem működik, az
olajszintet a motortérben található manuális
olajszintmérővel kell ellenőriznie. Az olajhiányt az "OIL"
felirat villogása vagy
a kombinált kijelzőn a szer vizlámpa és
hangjelzés kíséretében megjelenő "Nem
megfelelő olajszint" üzenet jelzi.
Ha az olajszintmérő pálcával elvégzett
ellenőrzés is alacsonyabb szintet mutat
a szükségesnél, a motor károsodásának
elkerülése érdekében feltétlenül végezze el a
feltöltést.
Olvassa el a "Folyadékszintek ellenőrzése" c.
részt. A villogó "OIL--"
felirat vagy a kombinált
kijelzőn megjelenő "Érvénytelen
olajszintmérés" üzenet jelzi. Forduljon
a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Az olajszint ellenőrzése csak abban az
esetben ad megbízható eredményt, ha
azt vízszintes talajon álló gépkocsin,
legalább 30 perccel a motor leállítását
követően hajtja végre.
*
Változat tól függően. Olvassa el a "Folyadékszintek
ellenőrzése" c. részt.

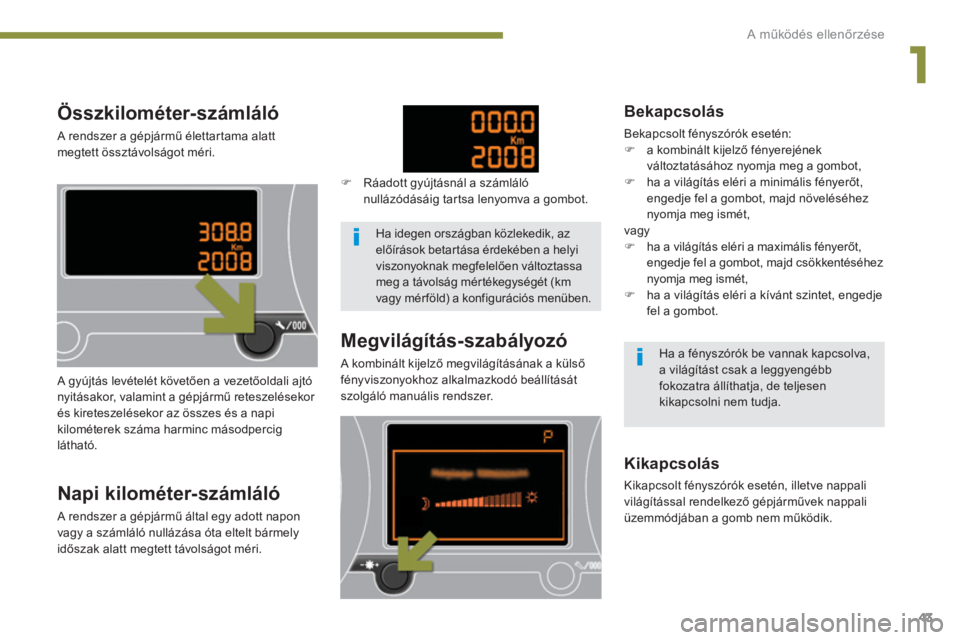

Page 45 of 404
1
A működés ellenőrzése
43
Összkilométer-számláló
A rendszer a gépjármű élettartama alatt
megtett össztávolságot méri.
Megvilágítás-szabályozó
A kombinált kijelző megvilágításának a külső
fényviszonyokhoz alkalmazkodó beállítását
szolgáló manuális rendszer. A gyújtás levételét követően a vezetőoldali ajtó
nyitásakor, valamint a gépjármű reteszelésekor
és kireteszelésekor az összes és a napi
kilométerek száma harminc másodpercig
látható.
Napi kilométer-számláló
A rendszer a gépjármű által egy adott napon
vagy a számláló nullázása óta eltelt bármely
időszak alatt megtett távolságot méri.
)
Ráadott gyújtásnál a számláló
nullázódásáig tartsa lenyomva a gombot.
Kikapcsolás
Kikapcsolt fényszórók esetén, illetve nappali
világítással rendelkező gépjárművek nappali
üzemmódjában a gomb nem működik.
Bekapcsolás
Bekapcsolt fényszórók esetén:
)
a kombinált kijelző fényerejének
változtatásához nyomja meg a gombot,
)
ha a világítás eléri a minimális fényerőt,
engedje fel a gombot, majd növeléséhez
nyomja meg ismét,
vagy
)
ha a világítás eléri a maximális fényerőt,
engedje fel a gombot, majd csökkentéséhez
nyomja meg ismét,
)
ha a világítás eléri a kívánt szintet, engedje
fel a gombot.
Ha idegen országban közlekedik, az
előírások betartása érdekében a helyi
viszonyoknak megfelelően változtassa
meg a távolság mértékegységét (km
vagy mér föld) a konfigurációs menüben.
Ha a fényszórók be vannak kapcsolva,
a világítást csak a leggyengébb
fokozatra állíthatja, de teljesen
kikapcsolni nem tudja.

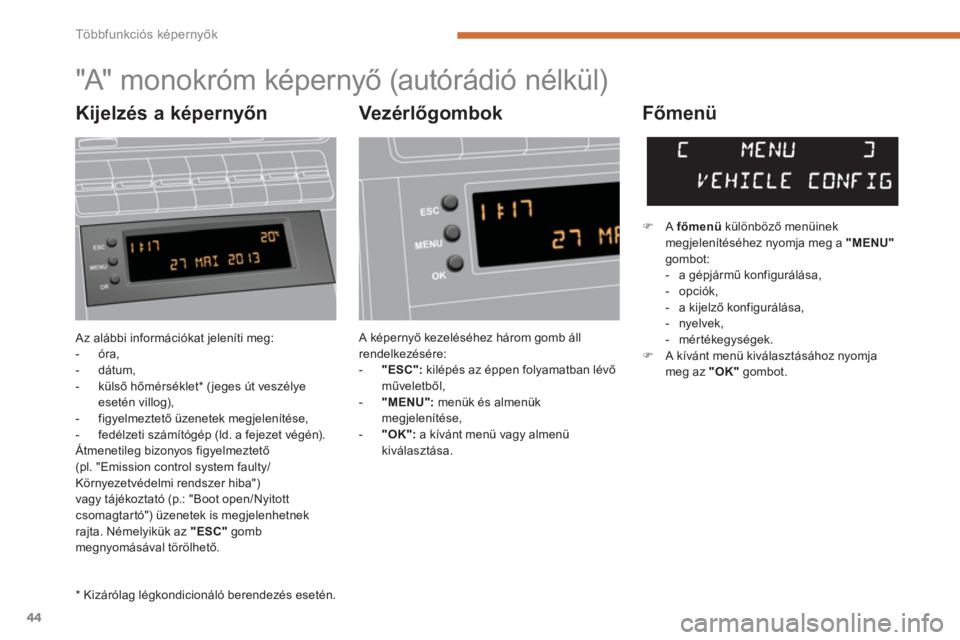

Page 46 of 404
Többfunkciós képernyők
44
A z alábbi információkat jeleníti meg:
- óra,
- dátum,
- külső hőmérséklet * ( jeges út veszélye
esetén villog),
- figyelmeztető üzenetek megjelenítése,
- fedélzeti számítógép (ld. a fejezet végén).
Átmenetileg bizonyos figyelmeztető
(pl. "Emission control system faulty/
Környezetvédelmi rendszer hiba")
vagy tájékoztató (p.: "Boot open/Nyitott
csomagtartó") üzenetek is megjelenhetnek
rajta. Némelyikük az "ESC"
gomb
megnyomásával törölhető.
"A" monokróm képernyő (autórádió nélkül)
Vezérlőgombok
Főmenü
A képernyő kezeléséhez három gomb áll
rendelkezésére:
- "ESC":
kilépés az éppen folyamatban lévő
műveletből,
- "MENU":
menük és almenük
megjelenítése,
- "OK":
a kívánt menü vagy almenü
kiválasztása.
)
A főmenü
különböző menüinek
megjelenítéséhez nyomja meg a "MENU"
gombot:
- a gépjármű konfigurálása,
- opciók,
- a kijelző konfigurálása,
- nyelvek,
- mértékegységek.
)
A kívánt menü kiválasztásához nyomja
meg az "OK"
gombot.
*
Kizárólag légkondicionáló berendezés esetén.
Kijelzés a képernyőn

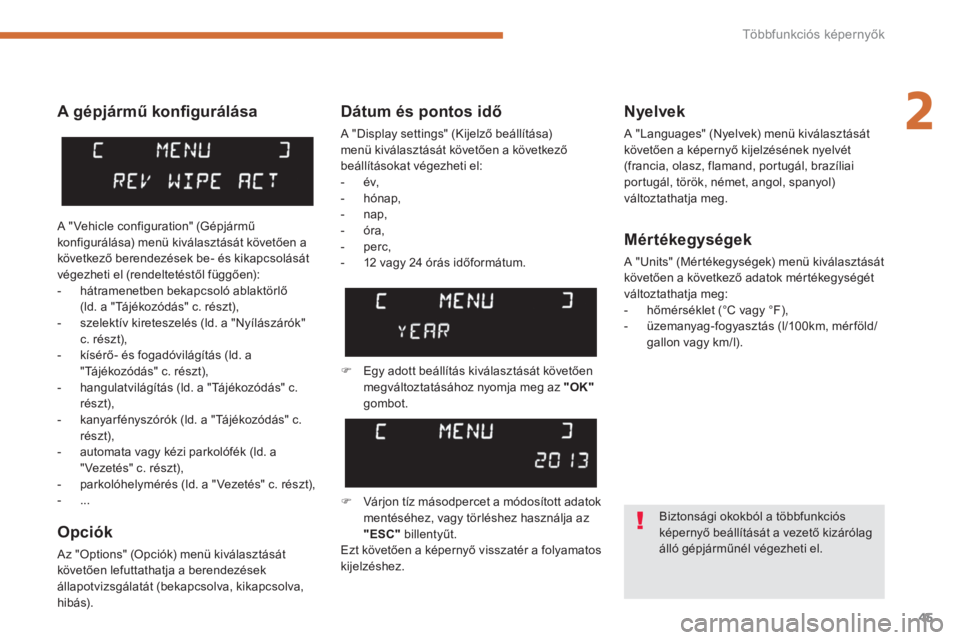

Page 47 of 404
2
Többfunkciós képernyők
45
A gépjármű konfi gurálása
Opciók
Az "Options" (Opciók) menü kiválasztását
követően lefuttathatja a berendezések
állapotvizsgálatát (bekapcsolva, kikapcsolva,
hibás).
Nyelvek
A "Languages" (Nyelvek) menü kiválasztását
követően a képernyő kijelzésének nyelvét
(francia, olasz, flamand, portugál, brazíliai
portugál, török, német, angol, spanyol)
változtathatja meg.
Dátum és pontos idő
A "Display settings" (Kijelző beállítása)
menü kiválasztását követően a következő
beállításokat végezheti el:
- év,
- hónap,
- nap,
- óra,
- perc,
- 12 vagy 24 órás időformátum.
Mértékegységek
A "Units" (Mértékegységek) menü kiválasztását
követően a következő adatok mértékegységét
változtathatja meg:
- hőmérséklet (°C vagy °F),
- üzemanyag-fogyasztás (l/100km, mérföld/
gallon vagy km/l).
)
Egy adott beállítás kiválasztását követően
megváltoztatásához nyomja meg az "OK"
gombot.
)
Várjon tíz másodpercet a módosított adatok
mentéséhez, vagy törléshez használja az
"ESC"
billentyűt.
Ezt követően a képernyő visszatér a folyamatos
kijelzéshez.
A "Vehicle configuration" (Gépjármű
konfigurálása) menü kiválasztását követően a
következő berendezések be- és kikapcsolását
végezheti el (rendeltetéstől függően):
- hátramenetben bekapcsoló ablaktörlő
(ld. a "Tájékozódás" c. részt),
- szelektív kireteszelés (ld. a "Nyílászárók"
c. részt),
- kísérő- és fogadóvilágítás (ld. a
"Tájékozódás" c. részt),
- hangulatvilágítás (ld. a "Tájékozódás" c.
részt),
- kanyar fényszórók (ld. a "Tájékozódás" c.
részt),
- automata vagy kézi parkolófék (ld. a
" Vezetés" c. részt),
- parkolóhelymérés (ld. a " Vezetés" c. részt),
- ...
Biztonsági okokból a többfunkciós
képernyő beállítását a vezető kizárólag
álló gépjárműnél végezheti el.

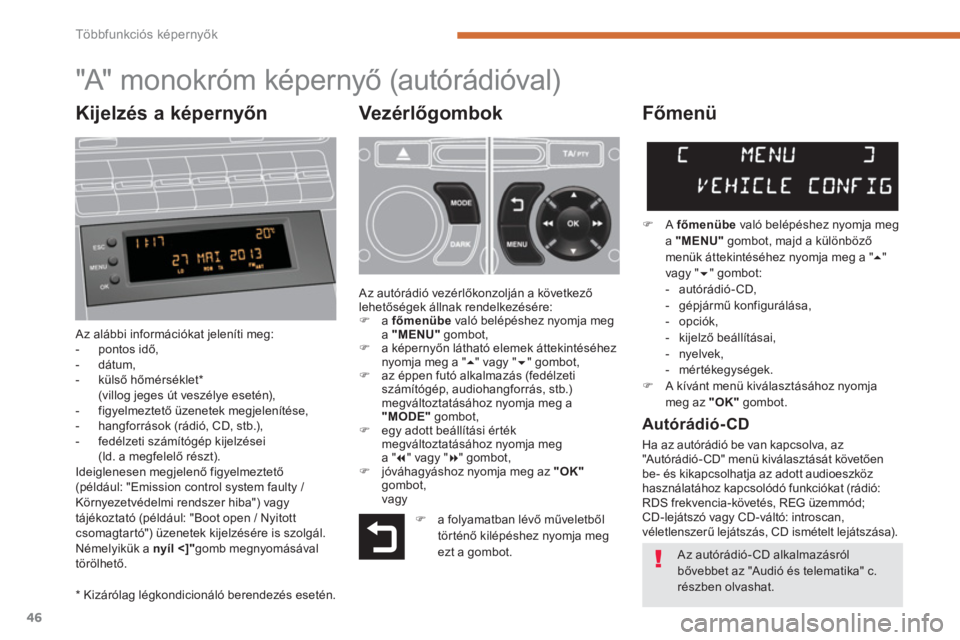

Page 48 of 404
Többfunkciós képernyők
46
"A" monokróm képernyő (autórádi óval)
Vezérlőgombok
A z alábbi információkat jeleníti meg:
- pontos idő,
- dátum,
- külső hőmérséklet *
(villog jeges út veszélye esetén),
- figyelmeztető üzenetek megjelenítése,
- hangforrások (rádió, CD, stb.),
- fedélzeti számítógép kijelzései
(ld. a megfelelő részt).
Ideiglenesen megjelenő figyelmeztető
(például: "Emission control system faulty /
Környezetvédelmi rendszer hiba") vagy
tájékoztató (például: "Boot open / Nyitott
csomagtartó") üzenetek kijelzésére is szolgál.
Némelyikük a nyíl <]"
gomb megnyomásával
törölhető.
Főmenü
)
A főmenübe
való belépéshez nyomja meg
a "MENU"
gombot, majd a különböző
menük áttekintéséhez nyomja meg a "
"
vagy "
" gombot:
- autórádió-CD,
- gépjármű konfigurálása,
- opciók,
- kijelző beállításai,
- nyelvek,
- mértékegységek.
)
A kívánt menü kiválasztásához nyomja
meg az "OK"
gombot. Az autórádió vezérlőkonzolján a következő
lehetőségek állnak rendelkezésére:
)
a főmenübe
való belépéshez nyomja meg
a "MENU"
gombot,
)
a képernyőn látható elemek áttekintéséhez
nyomja meg a "
" vagy "
" gombot,
)
az éppen futó alkalmazás (fedélzeti
számítógép, audiohangforrás, stb.)
megváltoztatásához nyomja meg a
"MODE"
gombot,
)
egy adott beállítási érték
megváltoztatásához nyomja meg
a "
" vagy "
" gombot,
)
jóváhagyáshoz nyomja meg az "OK"
gombot,
vagy
Autórádió-CD
Ha az autórádió be van kapcsolva, az
"Autórádió-CD" menü kiválasztását követően
be- és kikapcsolhatja az adott audioeszköz
használatához kapcsolódó funkciókat (rádió:
RDS frekvencia-követés, REG üzemmód;
CD-lejátszó vagy CD-váltó: introscan,
véletlenszerű lejátszás, CD ismételt lejátszása).
)
a folyamatban lévő műveletből
történő kilépéshez nyomja meg
ezt a gombot.
*
Kizárólag légkondicionáló berendezés esetén.
Az autórádió- CD alkalmazásról
bővebbet az "Audió és telematika" c.
részben olvashat.
Kijelzés a képernyőn
Page 49 of 404
2

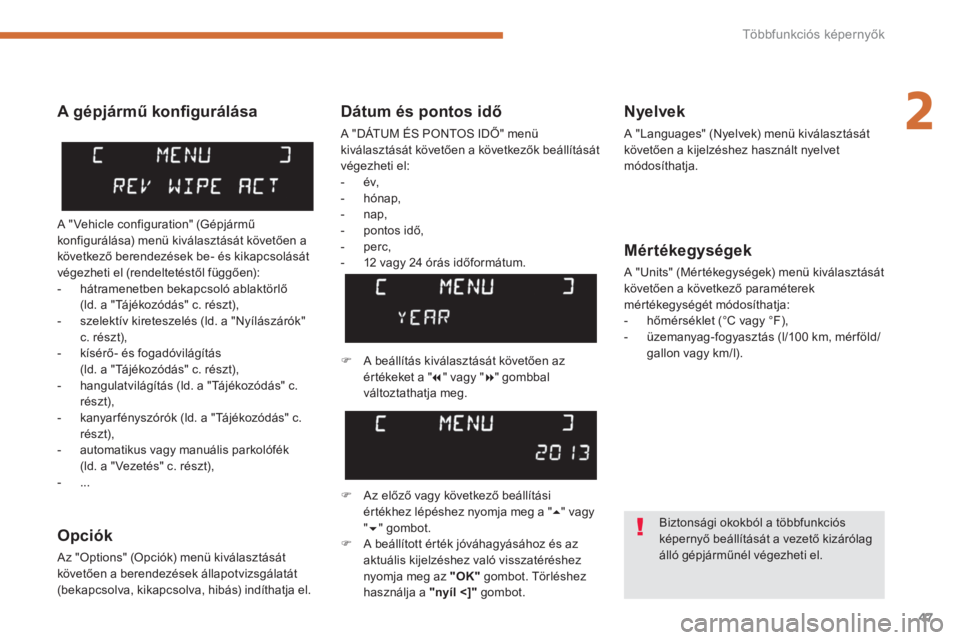

Többfunkciós képernyők
47
Dátum és pontos idő
A "DÁTUM ÉS PONTOS IDŐ" menü
kiválasztását követően a következők beállítását
végezheti el:
- év,
- hónap,
- nap,
- pontos idő,
- perc,
- 12 vagy 24 órás időformátum.
Nyelvek
A "Languages" (Nyelvek) menü kiválasztását
követően a kijelzéshez használt nyelvet
módosíthatja.
Mértékegységek
A "Units" (Mértékegységek) menü kiválasztását
követően a következő paraméterek
mértékegységét módosíthatja:
- hőmérséklet (°C vagy °F),
- üzemanyag-fogyasztás (l/100 km, mérföld/
gallon vagy km/l).
)
A beállítás kiválasztását követően az
ér tékeket a "
" vagy "
" gombbal
változtathatja meg.
)
Az előző vagy következő beállítási
értékhez lépéshez nyomja meg a "
" vagy
"
" gombot.
)
A beállított érték jóváhagyásához és az
aktuális kijelzéshez való visszatéréshez
nyomja meg az "OK"
gombot. Törléshez
használja a "nyíl <]"
gombot.
A gépjármű konfi gurálása
A "Vehicle configuration" (Gépjármű
konfigurálása) menü kiválasztását követően a
következő berendezések be- és kikapcsolását
végezheti el (rendeltetéstől függően):
- hátramenetben bekapcsoló ablaktörlő
(ld. a "Tájékozódás" c. részt),
- szelektív kireteszelés (ld. a "Nyílászárók"
c. részt),
- kísérő- és fogadóvilágítás
(ld. a "Tájékozódás" c. részt),
- hangulatvilágítás (ld. a "Tájékozódás" c.
részt),
- kanyar fényszórók (ld. a "Tájékozódás" c.
részt),
- automatikus vagy manuális parkolófék
(ld. a " Vezetés" c. részt),
- ...
Opciók
Az "Options" (Opciók) menü kiválasztását
követően a berendezések állapotvizsgálatát
(bekapcsolva, kikapcsolva, hibás) indíthatja el.
Biztonsági okokból a többfunkciós
képernyő beállítását a vezető kizárólag
álló gépjárműnél végezheti el.
Page 50 of 404

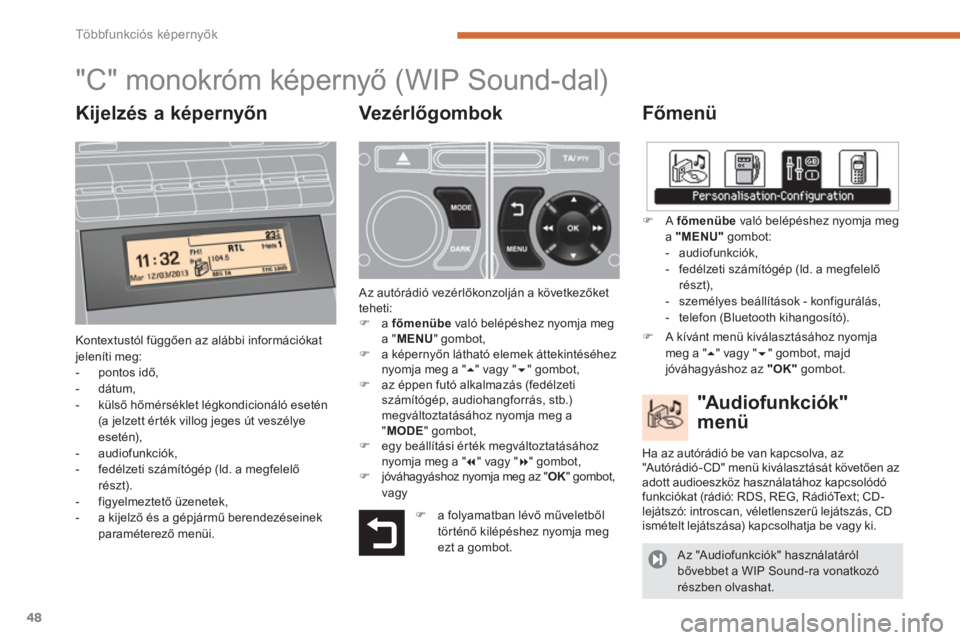

Többfunkciós képernyők
48
"C" monokróm képernyő
(WIP Sound-dal)
Főmenü
Kontextustól függően az alábbi információkat
jeleníti meg:
- pontos idő,
- dátum,
- külső hőmérséklet légkondicionáló esetén
(a jelzett érték villog jeges út veszélye
esetén),
- audiofunkciók,
- fedélzeti számítógép (ld. a megfelelő
részt).
- figyelmeztető üzenetek,
- a kijelző és a gépjármű berendezéseinek
paraméterező menüi.
"Audiofunkciók"
menü
Vezérlőgombok
Az autórádió vezérlőkonzolján a következőket
teheti:
)
a főmenübe
való belépéshez nyomja meg
a " MENU
" gombot,
)
a képernyőn látható elemek áttekintéséhez
nyomja meg a "
" vagy "
" gombot,
)
az éppen futó alkalmazás (fedélzeti
számítógép, audiohangforrás, stb.)
megváltoztatásához nyomja meg a
" MODE
" gombot,
)
egy beállítási érték megváltoztatásához
nyomja meg a "
" vagy "
" gombot,
)
jóváhagyáshoz nyomja meg az " OK
" gombot,
vagy
)
A főmenübe
való belépéshez nyomja meg
a "MENU"
gombot:
- audiofunkciók,
- fedélzeti számítógép (ld. a megfelelő
részt),
- személyes beállítások - konfigurálás,
- telefon (Bluetooth kihangosító).
Ha az autórádió be van kapcsolva, az
"Autórádió-CD" menü kiválasztását követően az
adott audioeszköz használatához kapcsolódó
funkciókat (rádió: RDS, REG, RádióText; CD-
lejátszó: introscan, véletlenszerű lejátszás, CD
ismételt lejátszása) kapcsolhatja be vagy ki.
)
a folyamatban lévő műveletből
történő kilépéshez nyomja meg
ezt a gombot.
)
A kívánt menü kiválasztásához nyomja
meg a "
" vagy "
" gombot, majd
jóváhagyáshoz az "OK"
gombot.
Az "Audiofunkciók" használatáról
bővebbet a WIP Sound-ra vonatkozó
részben olvashat.
Kijelzés a képernyőn
