PEUGEOT 5008 2014 Manuale duso (in Italian)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 5008, Model: PEUGEOT 5008 2014Pages: 404, PDF Dimensioni: 43.74 MB
Page 261 of 404
12
Caratteristiche tecniche
259
I valori dell'MTR A e dei carichi trainabili indicati sono validi per un'altitudine massima di 1000 metri, il carico trainabile menzionato deve essere ridotto
del 10% ogni 1000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una riduzione delle prestazioni del veicolo, per la protezione del motore; quando la temperatura
esterna è superiore a 37 °C, limitare la massa trainata.
*
La massa in ordine di marcia è pari a quella a vuoto + guidatore (75 kg).
**
La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in
proporzione la massa massima autorizzata a pieno carico del veicolo trainante. Attenzione: un veicolo trainante un carico leggero può avere una
scarsa tenuta di strada. (Rispettare la legislazione vigente nel proprio Paese).

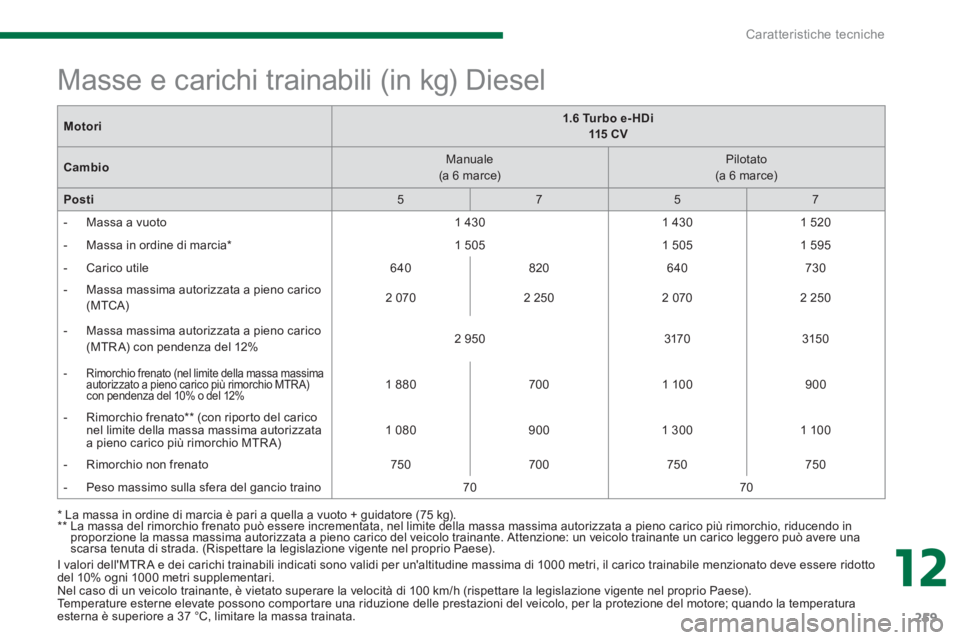

Masse e carichi trainabili (in kg) Diesel
Motori
1.6 Turbo e- HDi
115 C V
Cambio
Manuale
(a 6 marce)
Pilotato
(a 6 marce)
Posti
5
7
5
7
- Massa a vuoto
1 430
1 430
1 520
- Massa in ordine di marcia *
1 505
1 505
1 595
- Carico utile
640
820
640
730
- Massa massima autorizzata a pieno carico
(MTCA)
2 070
2 250
2 070
2 250
- Massa massima autorizzata a pieno carico
(MTR A) con pendenza del 12%
2 950
3170
3150
- Rimorchio frenato (nel limite della massa massima
autorizzato a pieno carico più rimorchio MTR A)
con pendenza del 10% o del 12%
1 880
700
1 100
900
- Rimorchio frenato ** (con riporto del carico
nel limite della massa massima autorizzata
a pieno carico più rimorchio MTR A)
1 080
900
1 300
1 100
- Rimorchio non frenato
750
700
750
750
- Peso massimo sulla sfera del gancio traino
70
70
Page 262 of 404
Caratteristiche tecniche
260
I valori della MTR A e dei carichi trainabili indicati sono validi per un'altezza massima di 1000 metri ; il carico trainabile citato deve essere ridotto
del 10 % per tranche di 1000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione in vigore nel vostro Paese).
Delle temperature esterne elevate possono provocare delle diminuzioni delle per formance del veicolo per proteggere il motore ; quando la temperatura
esterna è superiore a 37°C, limitare la massa trainata.
* La massa in ordine di marcia è uguale alla massa a vuoto + guidatore (75 kg).
**
La massa del rimorchio frenato può essere, nel limite della MTR A, aumentata nella misura in cui si riduce di altrettanto la MTAC del veicolo trainante ;
attenzione, il rimorchio con un veicolo trainante poco carico può far peggiorare la sua tenuta di strada.

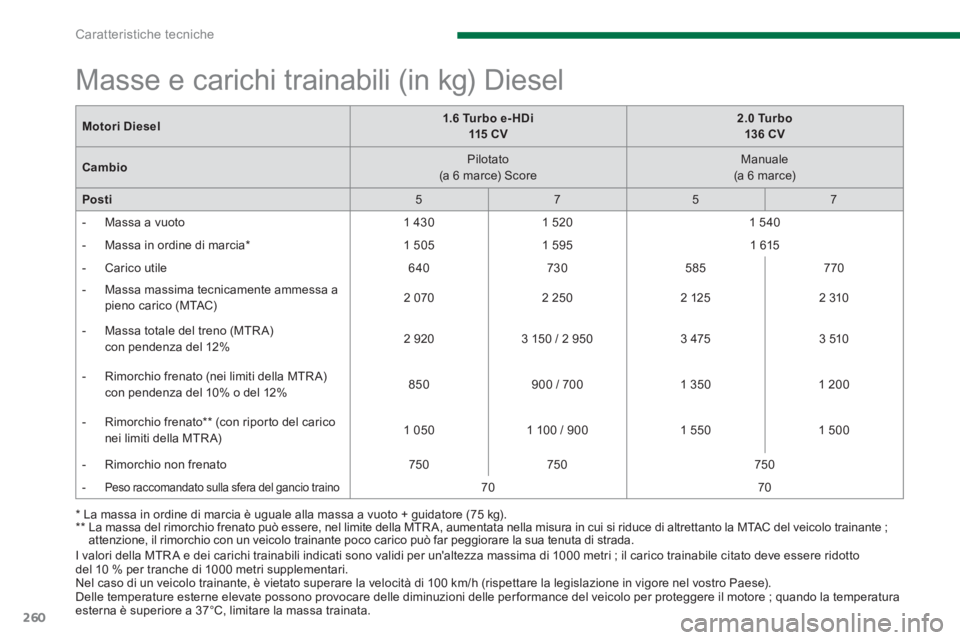

Masse e carichi trainabili (in kg) Diesel
Motori Diesel
1.6 Turbo e- HDi
115 C V
2.0 Turbo
136 CV
Cambio
Pilotato
(a 6 marce) Score
Manuale
(a 6 marce)
Posti
5
7
5
7
- Massa a vuoto
1 430
1 520
1 540
- Massa in ordine di marcia *
1 505
1 595
1 615
- Carico utile
640
730
585
770
- Massa massima tecnicamente ammessa a
pieno carico (MTAC)
2 070
2 250
2 125
2 310
- Massa totale del treno (MTR A)
con pendenza del 12%
2 920
3 150 / 2 950
3 475
3 510
- Rimorchio frenato (nei limiti della MTR A)
con pendenza del 10% o del 12%
850
900 / 700
1 350
1 200
- Rimorchio frenato ** (con riporto del carico
nei limiti della MTR A)
1 050
1 100 / 900
1 550
1 500
- Rimorchio non frenato
750
750
750
- Peso raccomandato sulla sfera del gancio traino
70
70
Page 263 of 404
12
Caratteristiche tecniche
261
I valori della MTR A e dei carichi trainabili indicati sono validi per un'altezza massima di 1000 metri ; il carico trainabile indicato deve essere ridotto del
10 % per tranche di 1000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione in vigore nel proprio Paese).
Delle temperature esterne elevate possono provocare una diminuzione delle per formance del veicolo per proteggere il motore ; quando la temperatura
esterna è superiore a 37°C, limitare la massa trainata.
*
La massa in ordine di marcia è uguale alla massa a vuoto + guidatore (75 kg).
**
La massa del rimorchio frenato può essere aumentata, nei limiti della MTR A, riducendo di altrettanto la MTAC del veicolo trainante ; attenzione, il
rimorchio con un veicolo trainante poco carico può far peggiorare la sua tenuta di strada.

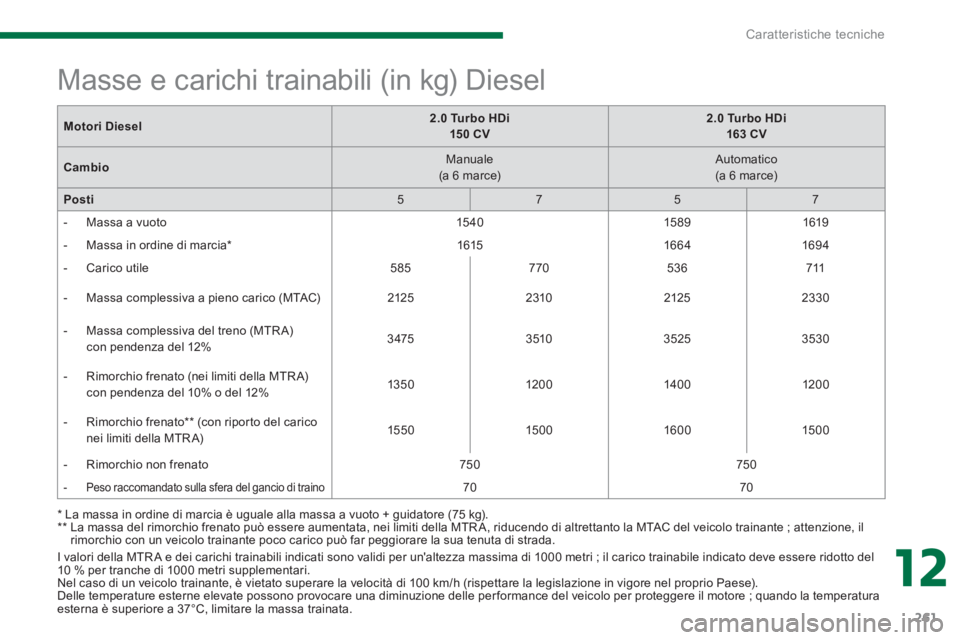

Masse e carichi trainabili (in kg) Diesel
Motori Diesel
2.0 Turbo HDi
15 0 CV
2.0 Turbo HDi
163 CV
Cambi
o
Manuale
(a 6 marce)
Automatico
(a 6 marce)
Posti
5
7
5
7
- Massa a vuoto
15 40
15 89
1619
- Massa in ordine di marcia *
1615
166 4
169 4
- Carico utile
585
770
536
711
- Massa complessiva a pieno carico (MTAC)
2125
2310
2125
2330
- Massa complessiva del treno (MTR A)
con pendenza del 12%
3475
3510
3525
3530
- Rimorchio frenato (nei limiti della MTR A)
con pendenza del 10% o del 12%
13 5 0
120 0
140 0
120 0
- Rimorchio frenato ** (con riporto del carico
nei limiti della MTR A)
1550
150 0
160 0
150 0
- Rimorchio non frenato
750
750
- Peso raccomandato sulla sfera del gancio di traino
70
70
Page 264 of 404
Caratteristiche tecniche
262
Motori
1.6 Turbo e- HDi
115 C V
2.0 Turbo HDi
15 0 CV
Cambio
Manuale
(a 6 marce)
Pilotato
(a 6 marce)
Manuale
(a 6 marce)
Manuale
(a 6 marce)
Tipo Variante Version
e
9HZ
9HZ
9HR
RHE
- Massa a vuoto
1481
1482
1481
1 572
- Massa in ordine di marcia *
155 6
1557
155 6
1 647
- Massa massima autorizzata a pieno carico
(MTA) **
2225
2230
2200
2 310
- Massa massima autorizzata (MTR A) con
pendenza del 12 % ***
3120
3170
3 475
- Rimorchio frenato (nei limiti della MTR A)
con pendenza del 10 % o del 12% ****
895
890
970
1 165
- Rimorchio frenato (con riporto del carico nel limite della massa
massima autorizzata a pieno carico più rimorchio MTR A)
X
X
X
X
- Rimorchio non frenato
750
750
- Peso massimo sulla sfera del gancio traino
70
70
*
La massa in ordine di marcia è pari a quella a vuoto + guidatore (75 kg).
**
Il superamento della massa tecnicamente ammessa sull'assale posteriore comporta una limitazione di velocità a 80 km/h come definito al punto
2.7 della Direttiva.
***
Il superamento della massa tecnicamente ammessa di un veicolo trainante comporta una limitazione di velocità 80 km/h come definito al 2.7 della Direttiva.
****
Valore massimo del rimorchio frenato nei limiti della MTR A ; attenzione, un veicolo trainante un carico leggero può avere una scarsa tenuta di strada.
I valori dell'MTR A e dei carichi trainabili indicati sono validi per un'altitudine massima di 1000 metri, il carico trainabile menzionato deve essere ridotto
del 10% ogni 1000 metri supplementari.
Temperature esterne elevate possono comportare una riduzione delle prestazioni del veicolo, per la protezione del motore; quando la temperatura
esterna è superiore a 37 °C, limitare la massa trainata.

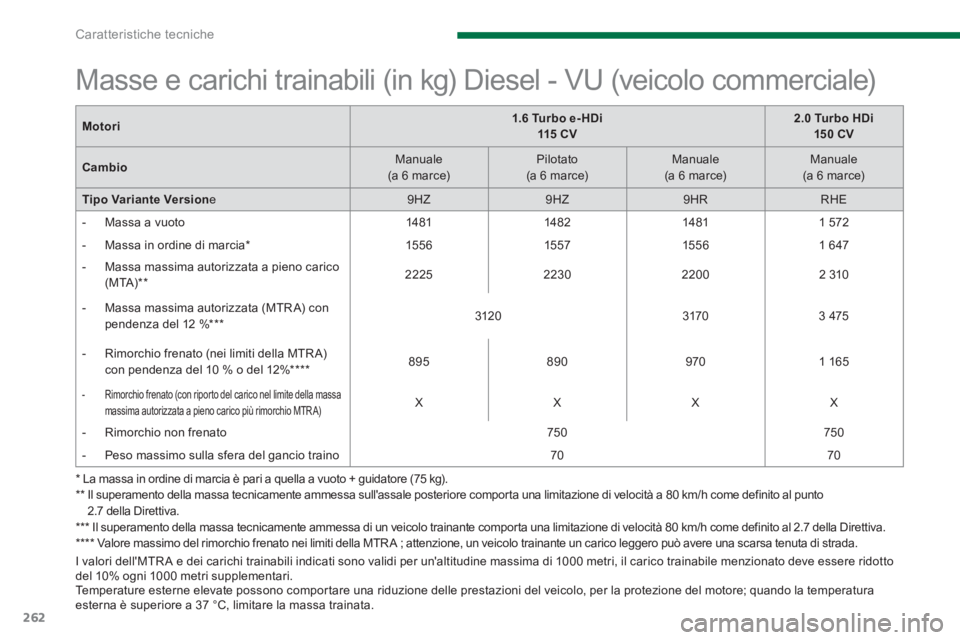

Masse e carichi trainabili (in kg) Diesel - VU (veicolo commerciale)
Page 265 of 404
12
Caratteristiche tecniche
263

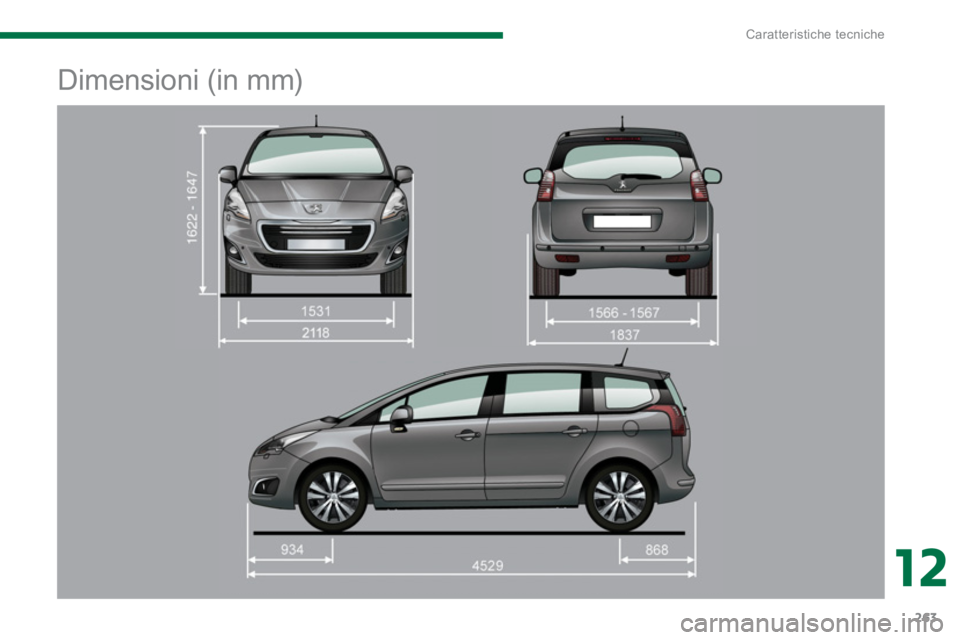

Dimensioni (in mm)
Page 266 of 404
Caratteristiche tecniche
264

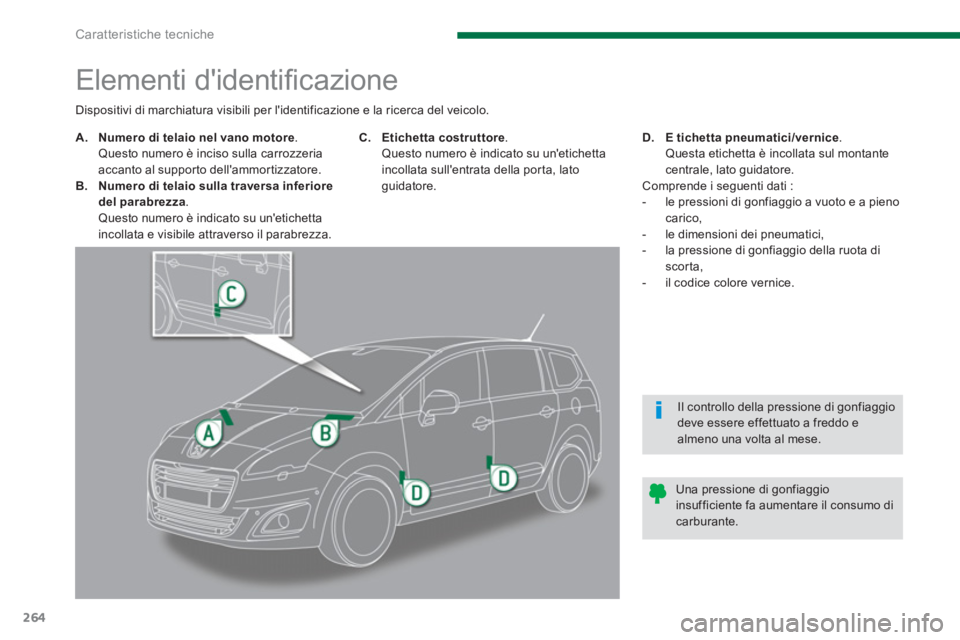

Elementi d'identifi cazione
A.
Numero di telaio nel vano motore
.
Questo numero è inciso sulla carrozzeria
accanto al supporto dell'ammortizzatore.
B.
Numero di telaio sulla traversa inferiore
del parabrezza
.
Questo numero è indicato su un'etichetta
incollata e visibile attraverso il parabrezza.
C.
Etichetta costruttore
.
Questo numero è indicato su un'etichetta
incollata sull'entrata della porta, lato
guidatore.
D.
E
tichetta pneumatici/vernice
.
Questa etichetta è incollata sul montante
centrale, lato guidatore.
Comprende i seguenti dati :
- le pressioni di gonfiaggio a vuoto e a pieno
carico,
- le dimensioni dei pneumatici,
- la pressione di gonfiaggio della ruota di
scorta,
- il codice colore vernice.
Dispositivi di marchiatura visibili per l'identificazione e la ricerca del veicolo.
Una pressione di gonfiaggio
insufficiente fa aumentare il consumo di
carburante.
Il controllo della pressione di gonfiaggio
deve essere effettuato a freddo e
almeno una volta al mese.
Page 267 of 404
265
CHIAMATA D'EMERGENZA O D'ASSISTENZA
Page 268 of 404
266

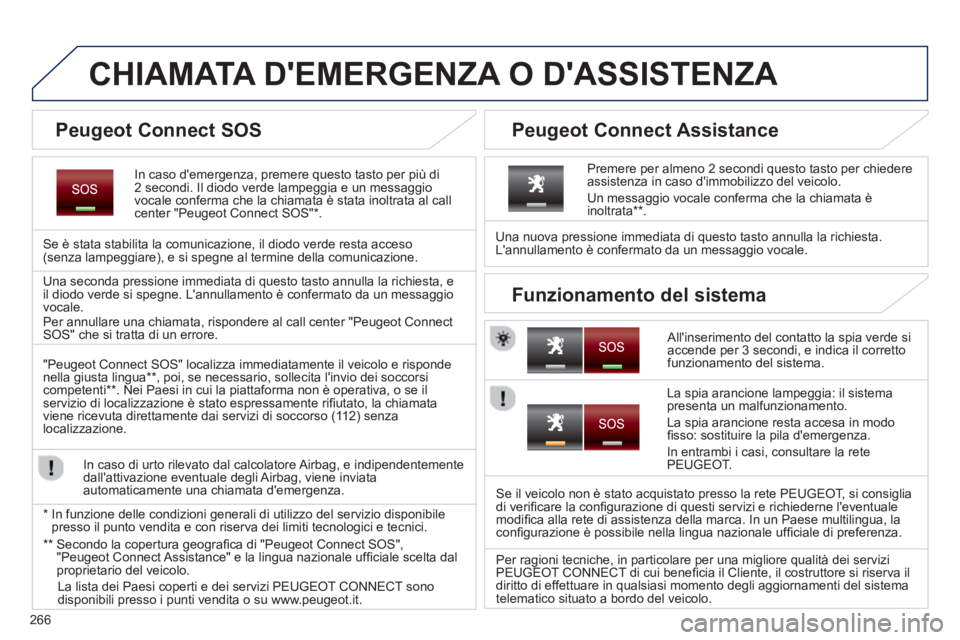

CHIAMATA D'EMERGENZA O D'ASSISTENZA
In caso d'emergenza, premere questo tasto per più di
2 secondi. Il diodo verde lampeggia e un messaggio
vocale conferma che la chiamata è stata inoltrata al call
center "Peugeot Connect SOS" * .
Se è stata stabilita la comunicazione, il diodo verde resta acceso
(senza lampeggiare), e si spegne al termine della comunicazione.
All'inserimento del contatto la spia verde si
accende per 3 secondi, e indica il corretto
funzionamento del sistema.
Una nuova pressione immediata di questo tasto annulla la richiesta.
L'annullamento è confermato da un messaggio vocale.
Premere per almeno 2 secondi questo tasto per chiedere
assistenza in caso d'immobilizzo del veicolo.
Un messaggio vocale conferma che la chiamata è
inoltrata ** .
Una seconda pressione immediata di questo tasto annulla la richiesta, e
il diodo verde si spegne. L'annullamento è confermato da un messaggio
vocale.
Per annullare una chiamata, rispondere al call center "Peugeot Connect
SOS" che si tratta di un errore.
"Peugeot Connect SOS" localizza immediatamente il veicolo e risponde
nella giusta lingua ** , poi, se necessario, sollecita l'invio dei soccorsi
competenti ** . Nei Paesi in cui la piattaforma non è operativa, o se il
servizio di localizzazione è stato espressamente rifi utato, la chiamata
viene ricevuta direttamente dai servizi di soccorso (112) senza
localizzazione.
In caso di urto rilevato dal calcolatore Airbag, e indipendentemente
dall'attivazione eventuale degli Airbag, viene inviata
automaticamente una chiamata d'emergenza.
*
In funzione delle condizioni generali di utilizzo del servizio disponibile
presso il punto vendita e con riserva dei limiti tecnologici e tecnici.
La spia arancione lampeggia: il sistema
presenta un malfunzionamento.
La spia arancione resta accesa in modo
fi sso: sostituire la pila d'emergenza.
In entrambi i casi, consultare la rete
PEUGEOT.
Se il veicolo non è stato acquistato presso la rete PEUGEOT, si consiglia
di verifi care la confi gurazione di questi servizi e richiederne l'eventuale
modifi ca alla rete di assistenza della marca. In un Paese multilingua, la
confi gurazione è possibile nella lingua nazionale uffi ciale di preferenza.
Per ragioni tecniche, in particolare per una migliore qualità dei servizi
PEUGEOT CONNECT di cui benefi cia il Cliente, il costruttore si riserva il
diritto di effettuare in qualsiasi momento degli aggiornamenti del sistema
telematico situato a bordo del veicolo.
Peugeot Connect SOS
Peugeot Connect Assistance
Funzionamento del sistema
**
Secondo la copertura geografi ca di "Peugeot Connect SOS",
"Peugeot Connect Assistance" e la lingua nazionale uffi ciale scelta dal
proprietario del veicolo.
La lista dei Paesi coperti e dei servizi PEUGEOT CONNECT sono
disponibili presso i punti vendita o su www.peugeot.it.
Page 269 of 404
267
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV TRAFFIC
SETUPADDR
BOOK

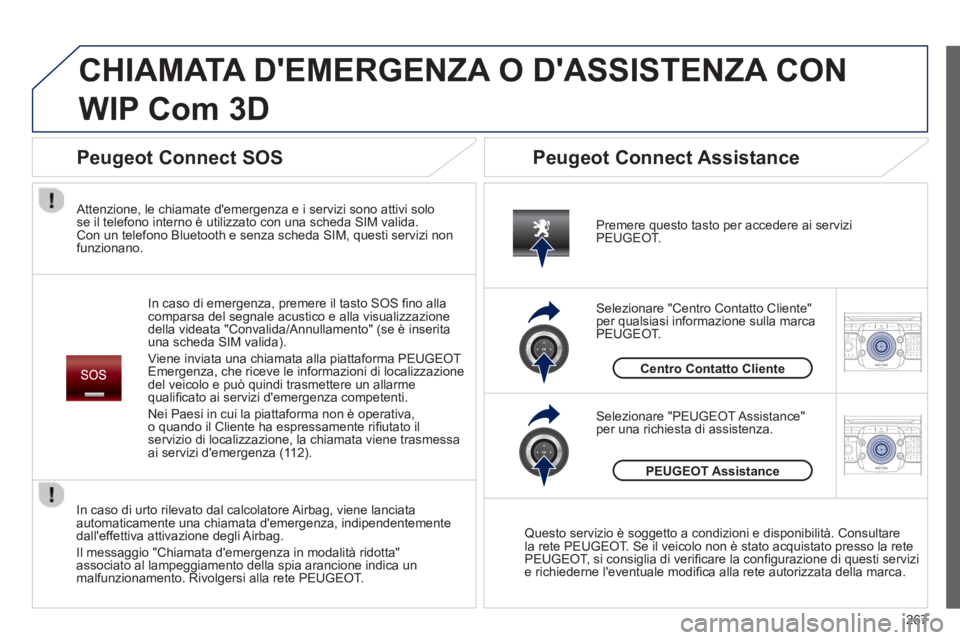

CHIAMATA D'EMERGENZA O D'ASSISTENZA CON
WIP Com 3D
In caso di emergenza, premere il tasto SOS fi no alla
comparsa del segnale acustico e alla visualizzazione
della videata "Convalida/Annullamento" (se è inserita
una scheda SIM valida).
Viene inviata una chiamata alla piattaforma PEUGEOT
Emergenza, che riceve le informazioni di localizzazione
del veicolo e può quindi trasmettere un allarme
qualifi cato ai servizi d'emergenza competenti.
Nei Paesi in cui la piattaforma non è operativa,
o quando il Cliente ha espressamente rifi utato il
servizio di localizzazione, la chiamata viene trasmessa
ai servizi d'emergenza (112).
Attenzione, le chiamate d'emergenza e i servizi sono attivi solo
se il telefono interno è utilizzato con una scheda SIM valida.
Con un telefono Bluetooth e senza scheda SIM, questi servizi non
funzionano.
Premere questo tasto per accedere ai servizi
PEUGEOT.
Centro Contatto Cliente Selezionare "Centro Contatto Cliente"
per qualsiasi informazione sulla marca
PEUGEOT.
Selezionare "PEUGEOT Assistance"
per una richiesta di assistenza.
PEUGEOT Assistance
Questo servizio è soggetto a condizioni e disponibilità. Consultare
la rete PEUGEOT. Se il veicolo non è stato acquistato presso la rete
PEUGEOT, si consiglia di verifi care la confi gurazione di questi servizi
e richiederne l'eventuale modifi ca alla rete autorizzata della marca.
In caso di urto rilevato dal calcolatore Airbag, viene lanciata
automaticamente una chiamata d'emergenza, indipendentemente
dall'effettiva attivazione degli Airbag.
Il messaggio "Chiamata d'emergenza in modalità ridotta"
associato al lampeggiamento della spia arancione indica un
malfunzionamento. Rivolgersi alla rete PEUGEOT.
Peugeot Connect SOS
Peugeot Connect Assistance
Page 270 of 404
268
