Page 231 of 404
11
Informazioni pratiche
229

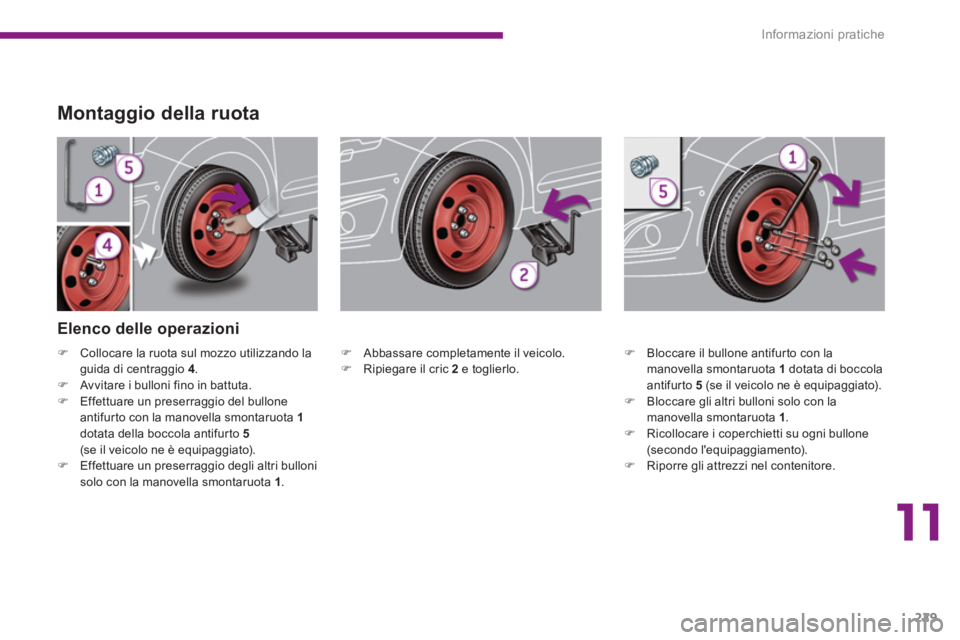

Montaggio della ruota
)
Abbassare completamente il veicolo.
)
Ripiegare il cric 2
e toglierlo.
Elenco delle operazioni
)
Bloccare il bullone antifurto con la
manovella smontaruota 1
dotata di boccola
antifurto 5
(se il veicolo ne è equipaggiato).
)
Bloccare gli altri bulloni solo con la
manovella smontaruota 1
.
)
Ricollocare i coperchietti su ogni bullone
(secondo l'equipaggiamento).
)
Riporre gli attrezzi nel contenitore.
)
Collocare la ruota sul mozzo utilizzando la
guida di centraggio 4
.
)
Avvitare i bulloni fino in battuta.
)
Effettuare un preserraggio del bullone
antifurto con la manovella smontaruota 1
dotata della boccola antifurto 5
(se il veicolo ne è equipaggiato).
)
Effettuare un preserraggio degli altri bulloni
solo con la manovella smontaruota 1
.
Page 232 of 404
Informazioni pratiche
230

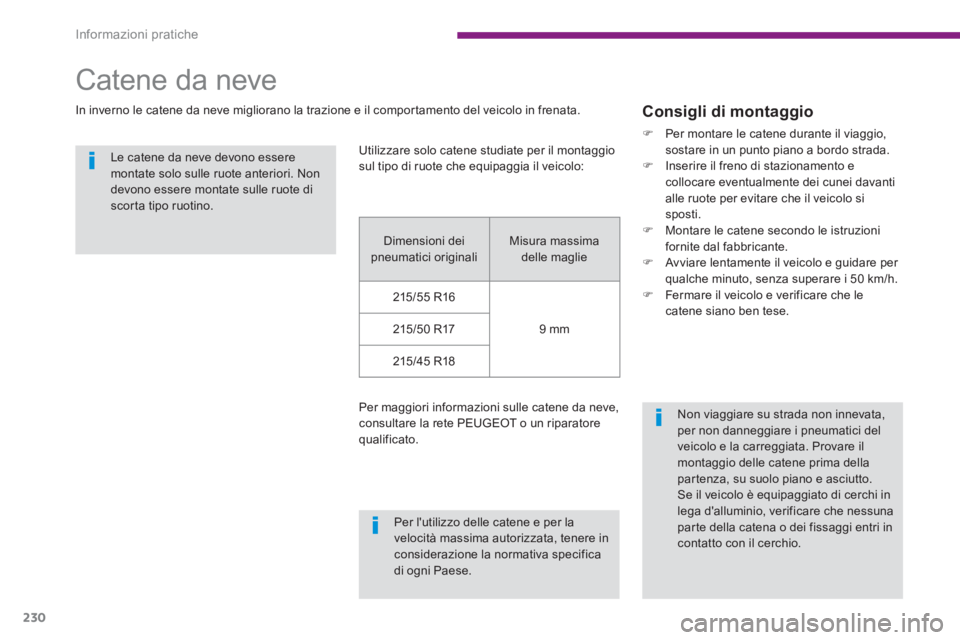

Catene da neve
In inverno le catene da neve migliorano la trazione e il comportamento del veicolo in frenata.
Le catene da neve devono essere
montate solo sulle ruote anteriori. Non
devono essere montate sulle ruote di
scorta tipo ruotino.
Per l'utilizzo delle catene e per la
velocità massima autorizzata, tenere in
considerazione la normativa specifica
di ogni Paese.
Consigli di montaggio
)
Per montare le catene durante il viaggio,
sostare in un punto piano a bordo strada.
)
Inserire il freno di stazionamento e
collocare eventualmente dei cunei davanti
alle ruote per evitare che il veicolo si
sposti.
)
Montare le catene secondo le istruzioni
fornite dal fabbricante.
)
Avviare lentamente il veicolo e guidare per
qualche minuto, senza superare i 50 km/h.
)
Fermare il veicolo e verificare che le
catene siano ben tese.
Non viaggiare su strada non innevata,
per non danneggiare i pneumatici del
veicolo e la carreggiata. Provare il
montaggio delle catene prima della
partenza, su suolo piano e asciutto.
Se il veicolo è equipaggiato di cerchi in
lega d'alluminio, verificare che nessuna
parte della catena o dei fissaggi entri in
contatto con il cerchio.
Utilizzare solo catene studiate per il montaggio
sul tipo di ruote che equipaggia il veicolo:
Dimensioni dei
pneumatici originali Misura massima
delle maglie
215/55 R16
9 mm
215/50 R17
215/45 R18
Per maggiori informazioni sulle catene da neve,
consultare la rete PEUGEOT o un riparatore
qualificato.
Page 233 of 404
11
Informazioni pratiche
231

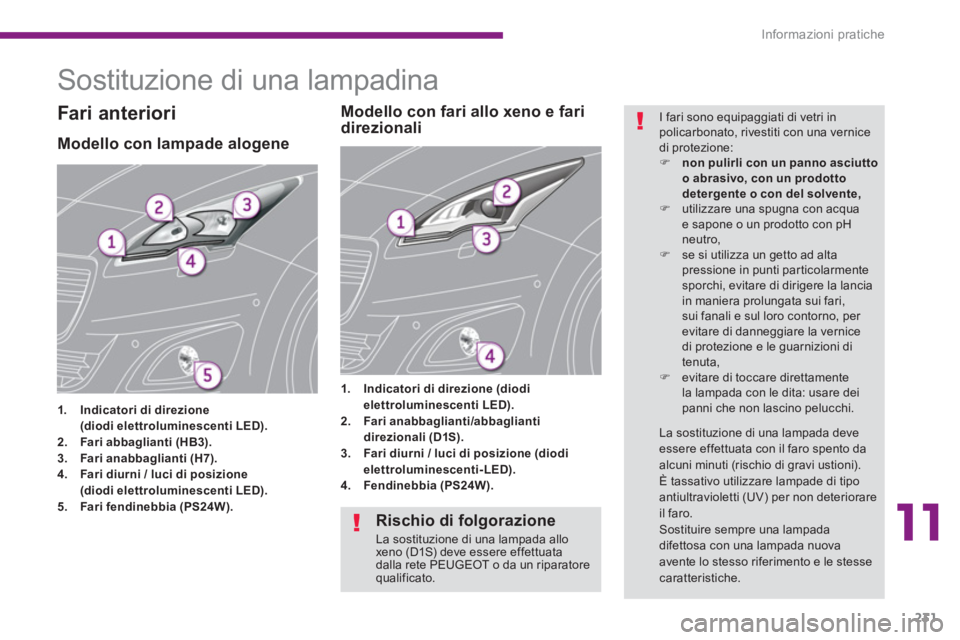

Sostituzione di una lampadina
Modello con lampade alogene
1.
Indicatori di direzione
(diodi elettroluminescenti LED).
2.
Fari abbaglianti (HB3).
3.
Fari anabbaglianti (H7).
4.
Fari diurni / luci di posizione
(diodi elettroluminescenti LED).
5.
Fari fendinebbia (PS24W).
1.
Indicatori di direzione (diodi
elettroluminescenti LED).
2.
Fari anabbaglianti/abbaglianti
direzionali (D1S).
3.
Fari diurni / luci di posizione (diodi
elettroluminescenti-LED).
4.
Fendinebbia (PS24W).
Modello con fari allo xeno e fari
direzionali
Fari anteriori
I fari sono equipaggiati di vetri in
policarbonato, rivestiti con una vernice
di protezione:
)
non
pulirli con un panno asciutto
o abrasivo, con un prodotto
detergente o con del solvente,
)
utilizzare una spugna con acqua
e sapone o un prodotto con pH
neutro,
)
se si utilizza un getto ad alta
pressione in punti particolarmente
sporchi, evitare di dirigere la lancia
in maniera prolungata sui fari,
sui fanali e sul loro contorno, per
evitare di danneggiare la vernice
di protezione e le guarnizioni di
tenuta,
)
evitare di toccare direttamente
la lampada con le dita: usare dei
panni che non lascino pelucchi.
La sostituzione di una lampada deve
essere effettuata con il faro spento da
alcuni minuti (rischio di gravi ustioni).
È tassativo utilizzare lampade di tipo
antiultravioletti (UV) per non deteriorare
il faro.
Sostituire sempre una lampada
difettosa con una lampada nuova
avente lo stesso riferimento e le stesse
caratteristiche.
Rischio di folgorazione
La sostituzione di una lampada allo
xeno (D1S) deve essere effettuata
dalla rete PEUGEOT o da un riparatore
qualificato.
Page 234 of 404
Informazioni pratiche
232

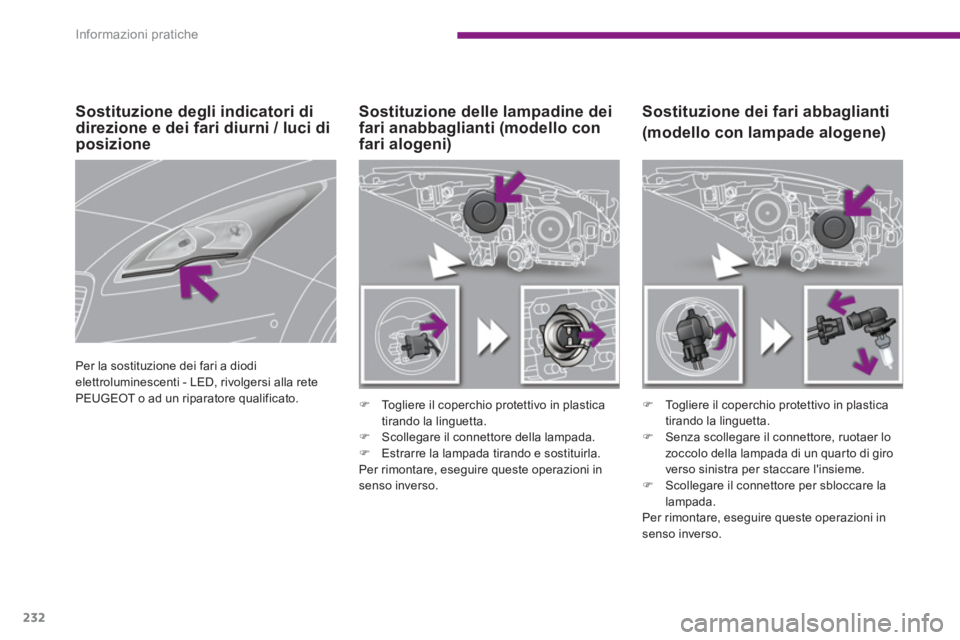

Sostituzione dei fari abbaglianti
(modello con lampade alogene)
Sostituzione delle lampadine dei
fari anabbaglianti (modello con
fari alogeni)
)
Togliere il coperchio protettivo in plastica
tirando la linguetta.
)
Scollegare il connettore della lampada.
)
Estrarre la lampada tirando e sostituirla.
Per rimontare, eseguire queste operazioni in
senso inverso.
)
Togliere il coperchio protettivo in plastica
tirando la linguetta.
)
Senza scollegare il connettore, ruotaer lo
zoccolo della lampada di un quarto di giro
verso sinistra per staccare l'insieme.
)
Scollegare il connettore per sbloccare la
lampada.
Per rimontare, eseguire queste operazioni in
senso inverso.
Sostituzione degli indicatori di
direzione e dei fari diurni / luci di
posizione
Per la sostituzione dei fari a diodi
elettroluminescenti - LED, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.
Page 235 of 404
11
Informazioni pratiche
233

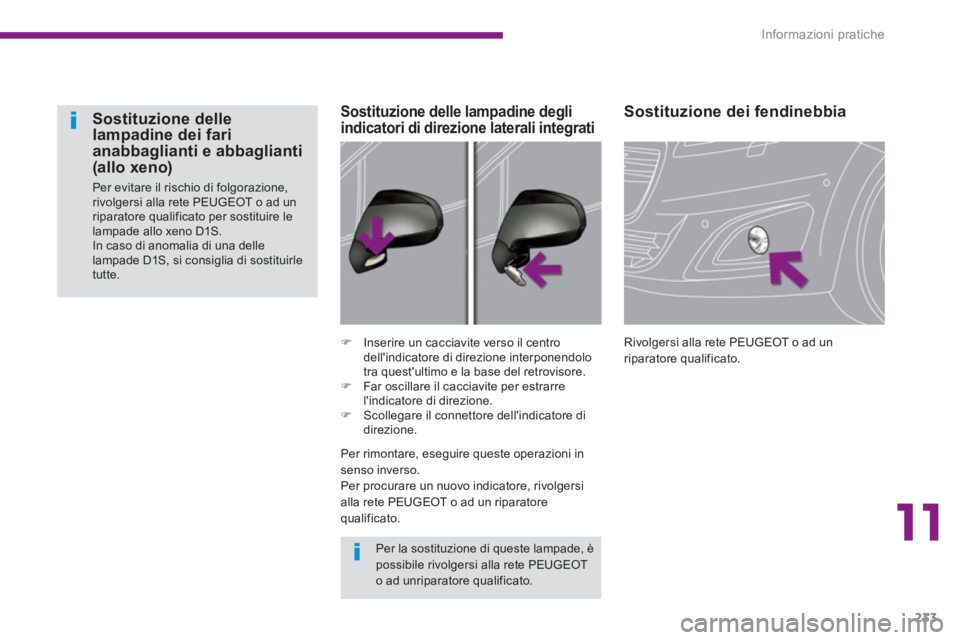

Sostituzione dei fendinebbia
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
)
Inserire un cacciavite verso il centro
dell'indicatore di direzione interponendolo
tra quest'ultimo e la base del retrovisore.
)
Far oscillare il cacciavite per estrarre
l'indicatore di direzione.
)
Scollegare il connettore dell'indicatore di
direzione.
Sostituzione delle lampadine degli
indicatori di direzione laterali integrati
Sostituzione delle
lampadine dei fari
anabbaglianti e abbaglianti
(allo xeno)
Per evitare il rischio di folgorazione,
rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato per sostituire le
lampade allo xeno D1S.
In caso di anomalia di una delle
lampade D1S, si consiglia di sostituirle
tutte.
Per la sostituzione di queste lampade, è
possibile rivolgersi alla rete PEUGEOT
o ad unriparatore qualificato.
Per rimontare, eseguire queste operazioni in
senso inverso.
Per procurare un nuovo indicatore, rivolgersi
alla rete PEUGEOT o ad un riparatore
qualificato.
Page 236 of 404
Informazioni pratiche
234

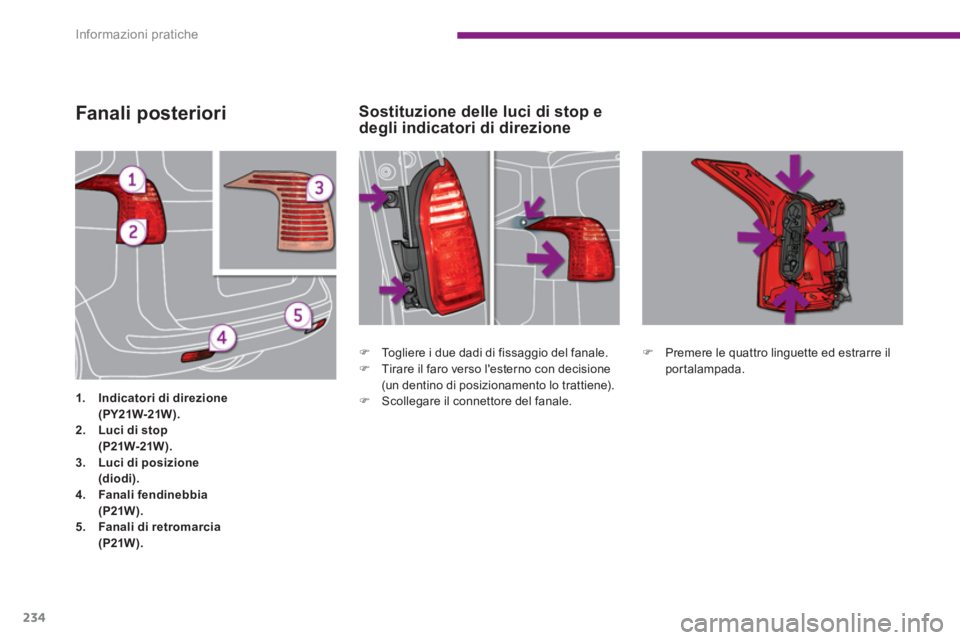

Fanali posteriori
1.
Indicatori di direzione
(PY21W-21W ).
2.
Luci di stop
(P21W-21W).
3.
Luci di posizione
(diodi).
4.
Fanali fendinebbia
(P21W).
5.
Fanali di retromarcia
(P21W).
)
Togliere i due dadi di fissaggio del fanale.
)
Tirare il faro verso l'esterno con decisione
(un dentino di posizionamento lo trattiene).
)
Scollegare il connettore del fanale.
)
Premere le quattro linguette ed estrarre il
portalampada.
Sostituzione delle luci di stop e
degli indicatori di direzione
Page 237 of 404
11
Informazioni pratiche
235
)

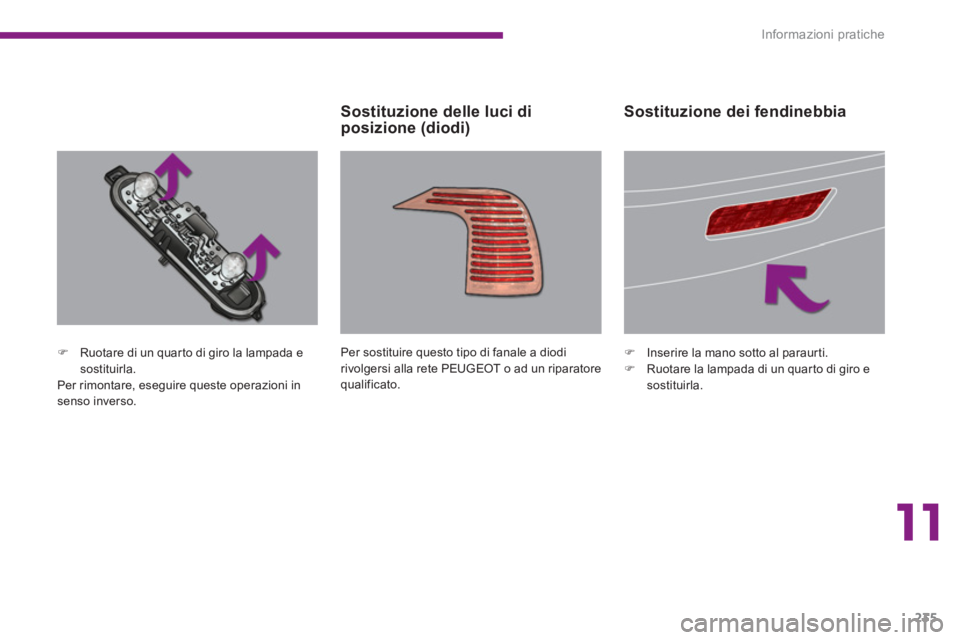

Ruotare di un quarto di giro la lampada e
sostituirla.
Per rimontare, eseguire queste operazioni in
senso inverso. Per sostituire questo tipo di fanale a diodi
rivolgersi alla rete PEUGEOT o ad un riparatore
qualificato.
)
Inserire la mano sotto al paraurti.
)
Ruotare la lampada di un quarto di giro e
sostituirla.
Sostituzione delle luci di
posizione (diodi)
Sostituzione dei fendinebbia
Page 238 of 404
Informazioni pratiche
236
)

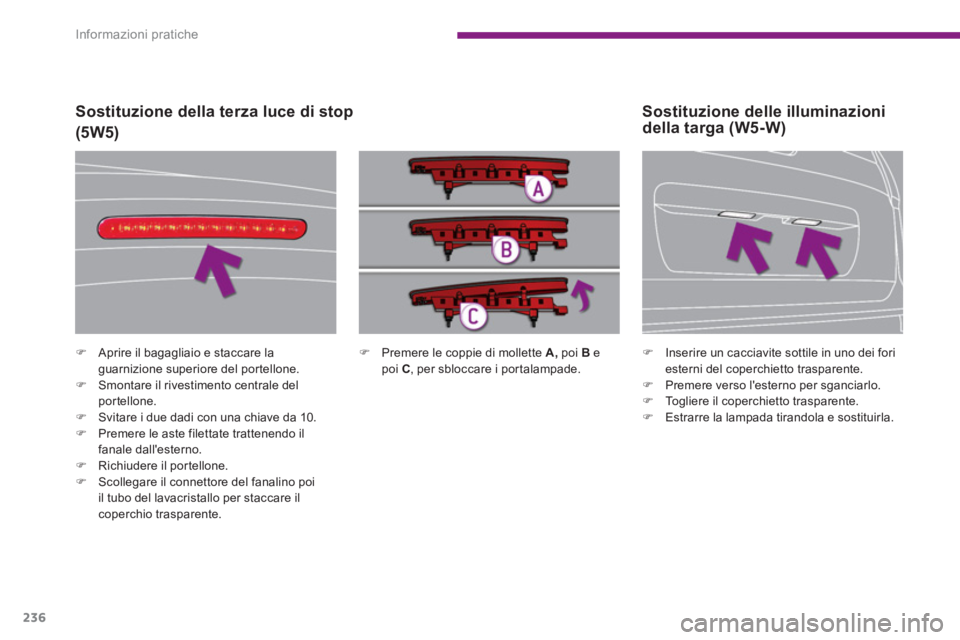

Premere le coppie di mollette A,
poi B
e
poi C
, per sbloccare i portalampade.
)
Aprire il bagagliaio e staccare la
guarnizione superiore del portellone.
)
Smontare il rivestimento centrale del
portellone.
)
Svitare i due dadi con una chiave da 10.
)
Premere le aste filettate trattenendo il
fanale dall'esterno.
)
Richiudere il portellone.
)
Scollegare il connettore del fanalino poi
il tubo del lavacristallo per staccare il
coperchio trasparente.
Sostituzione della terza luce di stop
(5W5)
)
Inserire un cacciavite sottile in uno dei fori
esterni del coperchietto trasparente.
)
Premere verso l'esterno per sganciarlo.
)
Togliere il coperchietto trasparente.
)
Estrarre la lampada tirandola e sostituirla.
Sostituzione delle illuminazioni
della targa (W5-W)
Page 239 of 404
11
Informazioni pratiche
237

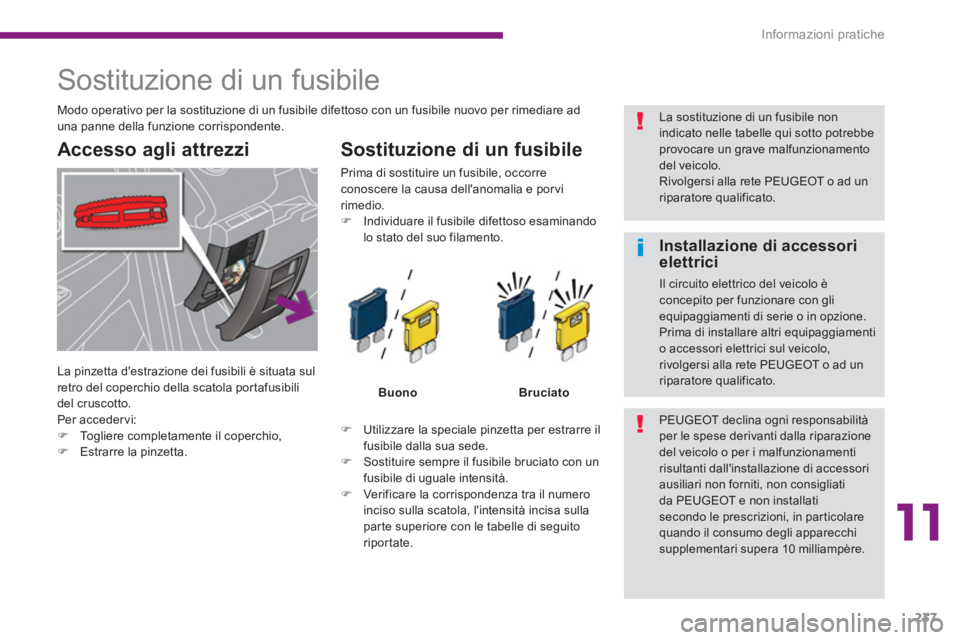

Sostituzione di un fusibile
Accesso agli attrezzi
Sostituzione di un fusibile
)
Utilizzare la speciale pinzetta per estrarre il
fusibile dalla sua sede.
)
Sostituire sempre il fusibile bruciato con un
fusibile di uguale intensità.
)
Verificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità incisa sulla
parte superiore con le tabelle di seguito
riportate.
Buono
Bruciato
Prima di sostituire un fusibile, occorre
conoscere la causa dell'anomalia e porvi
rimedio.
)
Individuare il fusibile difettoso esaminando
lo stato del suo filamento.
Modo operativo per la sostituzione di un fusibile difettoso con un fusibile nuovo per rimediare ad
una panne della funzione corrispondente.
PEUGEOT declina ogni responsabilità
per le spese derivanti dalla riparazione
del veicolo o per i malfunzionamenti
risultanti dall'installazione di accessori
ausiliari non forniti, non consigliati
da PEUGEOT e non installati
secondo le prescrizioni, in particolare
quando il consumo degli apparecchi
supplementari supera 10 milliampère.
Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli
equipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo,
rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato. La pinzetta d'estrazione dei fusibili è situata sul
retro del coperchio della scatola portafusibili
del cruscotto.
Per acceder vi:
)
Togliere completamente il coperchio,
)
Estrarre la pinzetta.
La sostituzione di un fusibile non
indicato nelle tabelle qui sotto potrebbe
provocare un grave malfunzionamento
del veicolo.
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
Page 240 of 404
Informazioni pratiche
238

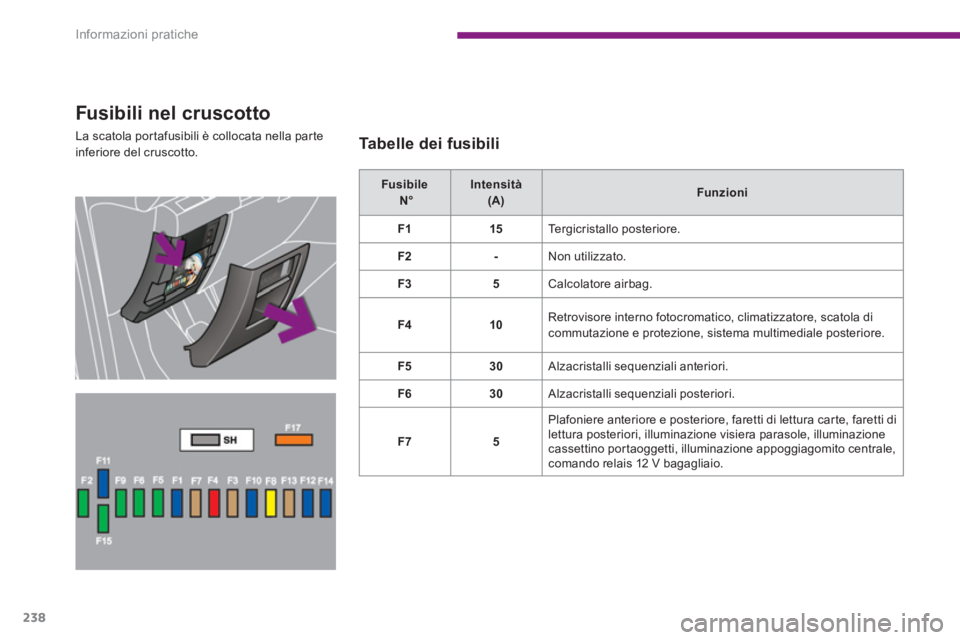

Fusibili nel cruscotto
La scatola portafusibili è collocata nella parte
inferiore del cruscotto.
Tabelle dei fusibili
Fusibile
N°
Intensità
(A)
Funzioni
F1
15
Tergicristallo posteriore.
F2
-
Non utilizzato.
F3
5
Calcolatore airbag.
F4
10
Retrovisore interno fotocromatico, climatizzatore, scatola di
commutazione e protezione, sistema multimediale posteriore.
F5
30
Alzacristalli sequenziali anteriori.
F6
30
Alzacristalli sequenziali posteriori.
F7
5
Plafoniere anteriore e posteriore, faretti di lettura car te, faretti di
lettura posteriori, illuminazione visiera parasole, illuminazione
cassettino portaoggetti, illuminazione appoggiagomito centrale,
comando relais 12 V bagagliaio.
