PEUGEOT 5008 2014 Manuale duso (in Italian)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 5008, Model: PEUGEOT 5008 2014Pages: 404, PDF Dimensioni: 43.74 MB
Page 241 of 404
11
Informazioni pratiche
239
Accesso ai fusibili
)
Vedere il paragrafo "Accesso agli attrezzi".
Fusibile
N°
Intensità
(A)
Funzioni
F8
20
Autoradio, radiotelefono, caricatore CD, display multifunzione,
rilevazione pneumatici sgonfi, sirena d'allarme, calcolatore
allarme, calcolatore telematico.
F9
30
Presa 12 V anteriore, accendisigari, presa 12 V posteriore.
F10
15
Comandi sotto al volante.
F11
15
Contattore antifurto bassa corrente.
F12
15
Presenza rimorchio, sensore di pioggia / luminosità,
alimentazione fusibile F32, F34, F35.
F13
5
Calcolatore elettronico di gestione motore, calcolatore airbag.
F14
15
Quadro strumenti, display del quadro strumenti, alimentazione fusibile F33.
F15
30
Bloccaggio semplice e bloccaggio ad effetto globale.
F17
40
Sbrinamento lunotto posteriore, alimentazione fusibile F30.
Page 242 of 404
Informazioni pratiche
240
Fusibile
N°
Intensità
(A)
Funzioni
F30
5
Retrovisori esterni riscaldati.
F31
30
Presa 12 V bagagliaio.
F32
5
Leva delle marce (cambio pilotato).
F33
10
Visualizzazione dati di guida, kit vivavoce, climatizzazione.
F34
5
Display spie cinture di sicurezza.
F35
10
Assistenza al parcheggio, autorizzazione amplificatore Hi-Fi.
F36
10
Calcolatore elettronico di gestione rimorchio, piastrina comandi
sulla porta del guidatore.
F37
20
Amplificatore Hi-Fi
F38
30
Sedile del guidatore con comandi elettrici.
F39
20
Tendina del tetto panoramico in vetro.
Page 243 of 404
11
Informazioni pratiche
241
Fusibili nel vano motore
La scatola portafusibili è collocata nel vano
motore accanto alla batteria.
Fusibile
N°
Intensità
(A)
Funzioni
F2
15
Avvisatore acustico
F3
10
Lavacristallo anteriore/posteriore
F4
10
Fari diurni.
F5
15
Elettrovalvole di spurgo canister, scarico turbina e regolazione
pressione Turbo (1.6 THP), riscaldatore vapori d'olio (1.6 THP),
riscaldatore gasolio (1.6 HDI).
F6
10
Presa diagnosi, fari direzionali, pompa del filtro antiparticolato
(Diesel), "Distance alert", comando di regolazione dei
retrovisori.
F7
10
Calcolatore ser vosterzo, cambio automatico, motorino altezza
fari direzionali.
F8
20
Comando del motorino d'avviamento
F9
10
Contattori pedali frizione e freno.
F11
40
Ventilatore del climatizzatore
Accesso ai fusibili
)
Sganciare il coperchio.
)
Sostituire il fusibile (vedere paragrafo
corrispondente).
)
Una volta effettuato l'inter vento, richiudere
accuratamente il coperchio per garantire la
tenuta ermetica della scatola portafusibili.
Tabella dei fusibili
Page 244 of 404
Informazioni pratiche
242
Fusibile
N°
Intensità
(A)
Funzioni
F12
30
Bassa/Alta velocità tergicristallo anteriore.
F14
30
Pompa dell'aria.
F15
10
Faro abbagliante destro.
F16
10
Faro abbagliante sinistro.
F17
15
Faro anabbagliante sinistro.
F18
15
Faro anabbagliante destro.
Page 245 of 404
11
Informazioni pratiche
243
Fusibile
N°
Intensità
(A)
Funzioni
F2
5
Contattore doppia funzione freno.
F3
5
Centralina stato di carica batteria.
F4
25
Elettrovalvole ABS/CDS.
F6
15
Cambio pilotato / automatico.

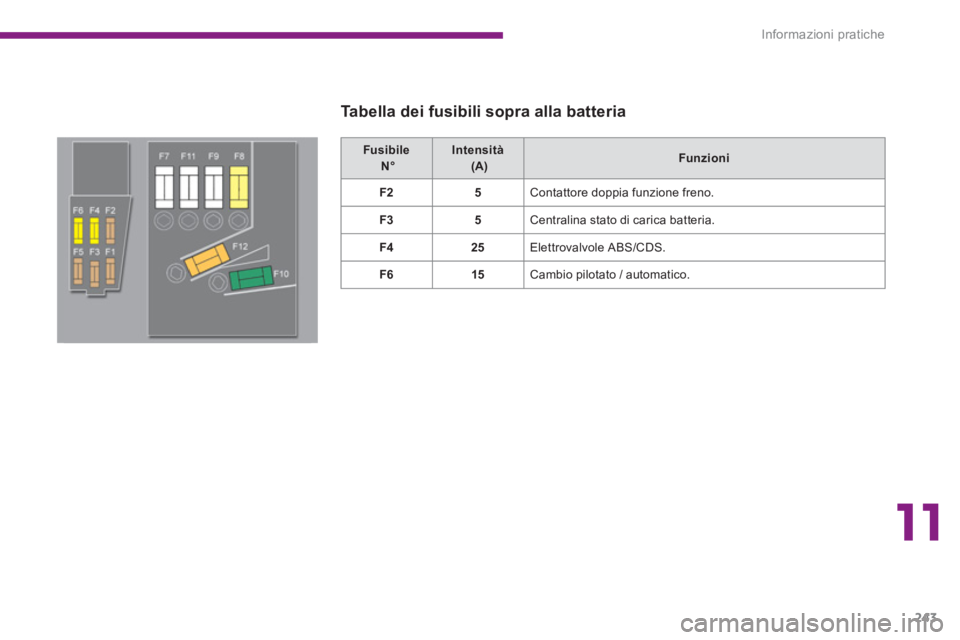

Tabella dei fusibili sopra alla batteria
Page 246 of 404
Informazioni pratiche
244

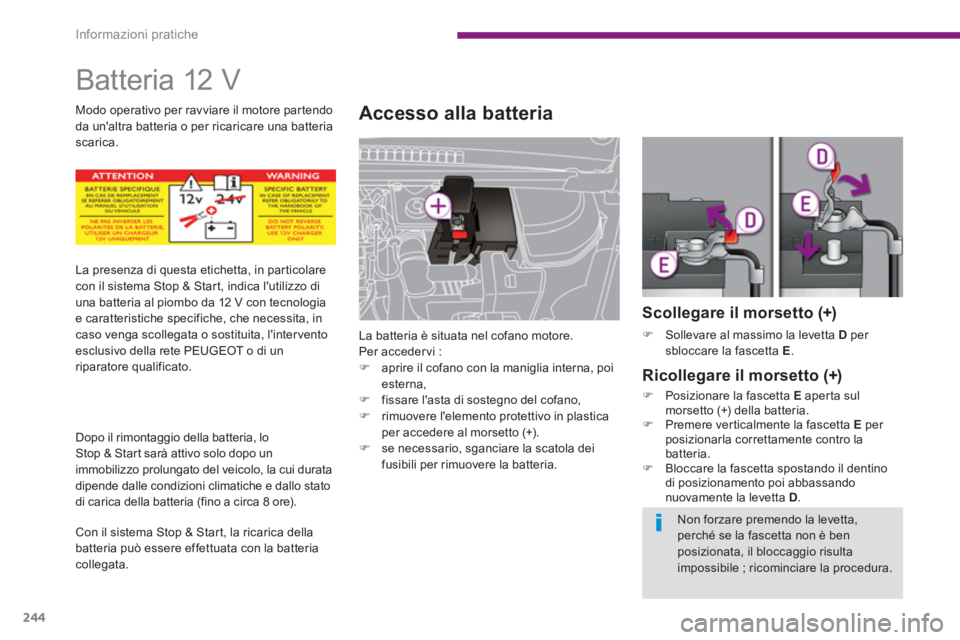

Batteria 12 V
Accesso alla batteria
La batteria è situata nel cofano motore.
Per acceder vi :
)
aprire il cofano con la maniglia interna, poi
esterna,
)
fissare l'asta di sostegno del cofano,
)
rimuovere l'elemento protettivo in plastica
per accedere al morsetto (+).
)
se necessario, sganciare la scatola dei
fusibili per rimuovere la batteria.
Scollegare il morsetto (+)
)
Sollevare al massimo la levetta D
per
sbloccare la fascetta E
.
Ricollegare il morsetto (+)
)
Posizionare la fascetta E
aperta sul
morsetto (+) della batteria.
)
Premere verticalmente la fascetta E
per
posizionarla correttamente contro la
batteria.
)
Bloccare la fascetta spostando il dentino
di posizionamento poi abbassando
nuovamente la levetta D
.
La presenza di questa etichetta, in particolare
con il sistema Stop & Start, indica l'utilizzo di
una batteria al piombo da 12 V con tecnologia
e caratteristiche specifiche, che necessita, in
caso venga scollegata o sostituita, l'inter vento
esclusivo della rete PEUGEOT o di un
riparatore qualificato.
Dopo il rimontaggio della batteria, lo
Stop & Start sarà attivo solo dopo un
immobilizzo prolungato del veicolo, la cui durata
dipende dalle condizioni climatiche e dallo stato
di carica della batteria (fino a circa 8 ore).
Con il sistema Stop & Start, la ricarica della
batteria può essere effettuata con la batteria
collegata.
Modo operativo per ravviare il motore partendo
da un'altra batteria o per ricaricare una batteria
scarica.
Non forzare premendo la levetta,
perché se la fascetta non è ben
posizionata, il bloccaggio risulta
impossibile ; ricominciare la procedura.
Page 247 of 404
11
Informazioni pratiche
245

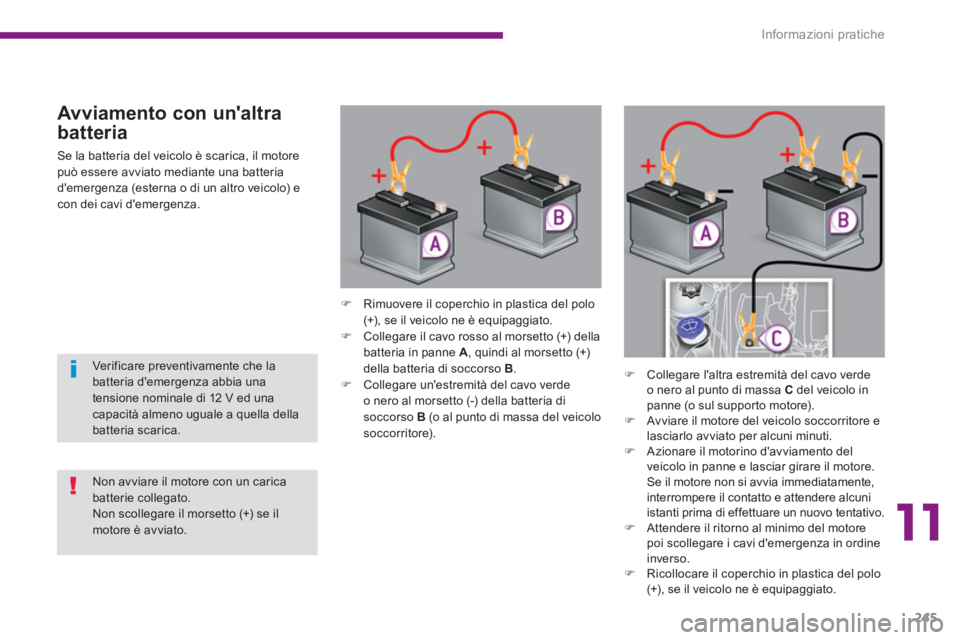

Avviamento con un'altra
batteria
Se la batteria del veicolo è scarica, il motore
può essere avviato mediante una batteria
d'emergenza (esterna o di un altro veicolo) e
con dei cavi d'emergenza.
)
Rimuovere il coperchio in plastica del polo
(+), se il veicolo ne è equipaggiato.
)
Collegare il cavo rosso al morsetto (+) della
batteria in panne A
, quindi al morsetto (+)
della batteria di soccorso B
.
)
Collegare un'estremità del cavo verde
o nero al morsetto (-) della batteria di
soccorso B
(o al punto di massa del veicolo
soccorritore).
)
Collegare l'altra estremità del cavo verde
o nero al punto di massa C
del veicolo in
panne (o sul supporto motore).
)
Avviare il motore del veicolo soccorritore e
lasciarlo avviato per alcuni minuti.
)
Azionare il motorino d'avviamento del
veicolo in panne e lasciar girare il motore.
Se il motore non si avvia immediatamente,
interrompere il contatto e attendere alcuni
istanti prima di effettuare un nuovo tentativo.
)
Attendere il ritorno al minimo del motore
poi scollegare i cavi d'emergenza in ordine
inverso.
)
Ricollocare il coperchio in plastica del polo
(+), se il veicolo ne è equipaggiato.
Non avviare il motore con un carica
batterie collegato.
Non scollegare il morsetto (+) se il
motore è avviato.
Verificare preventivamente che la
batteria d'emergenza abbia una
tensione nominale di 12 V ed una
capacità almeno uguale a quella della
batteria scarica.
Page 248 of 404
Informazioni pratiche
246

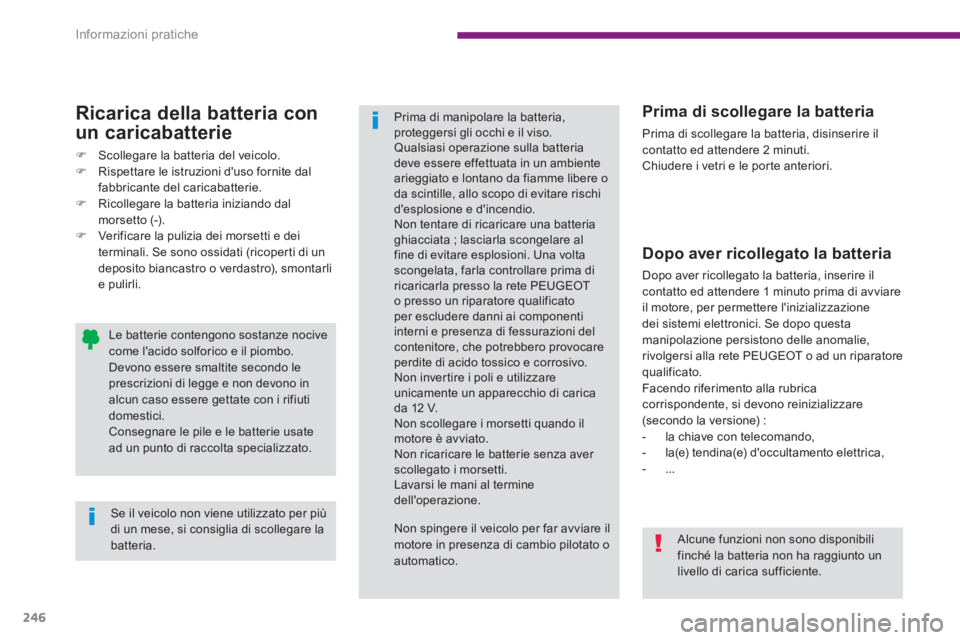

Ricarica della batteria con
un caricabatterie
)
Scollegare la batteria del veicolo.
)
Rispettare le istruzioni d'uso fornite dal
fabbricante del caricabatterie.
)
Ricollegare la batteria iniziando dal
morsetto (-).
)
Verificare la pulizia dei morsetti e dei
terminali. Se sono ossidati (ricoperti di un
deposito biancastro o verdastro), smontarli
e pulirli.
Le batterie contengono sostanze nocive
come l'acido solforico e il piombo.
Devono essere smaltite secondo le
prescrizioni di legge e non devono in
alcun caso essere gettate con i rifiuti
domestici.
Consegnare le pile e le batterie usate
ad un punto di raccolta specializzato.
Se il veicolo non viene utilizzato per più
di un mese, si consiglia di scollegare la
batteria.
Prima di scollegare la batteria
Prima di scollegare la batteria, disinserire il
contatto ed attendere 2 minuti.
Chiudere i vetri e le porte anteriori.
Dopo aver ricollegato la batteria
Dopo aver ricollegato la batteria, inserire il
contatto ed attendere 1 minuto prima di avviare
il motore, per permettere l'inizializzazione
dei sistemi elettronici. Se dopo questa
manipolazione persistono delle anomalie,
rivolgersi alla rete PEUGEOT o ad un riparatore
qualificato.
Facendo riferimento alla rubrica
corrispondente, si devono reinizializzare
(secondo la versione) :
- la chiave con telecomando,
- la(e) tendina(e) d'occultamento elettrica,
- ...
Prima di manipolare la batteria,
proteggersi gli occhi e il viso.
Qualsiasi operazione sulla batteria
deve essere effettuata in un ambiente
arieggiato e lontano da fiamme libere o
da scintille, allo scopo di evitare rischi
d'esplosione e d'incendio.
Non tentare di ricaricare una batteria
ghiacciata ; lasciarla scongelare al
fine di evitare esplosioni. Una volta
scongelata, farla controllare prima di
ricaricarla presso la rete PEUGEOT
o presso un riparatore qualificato
per escludere danni ai componenti
interni e presenza di fessurazioni del
contenitore, che potrebbero provocare
perdite di acido tossico e corrosivo.
Non invertire i poli e utilizzare
unicamente un apparecchio di carica
da 12 V.
Non scollegare i morsetti quando il
motore è avviato.
Non ricaricare le batterie senza aver
scollegato i morsetti.
Lavarsi le mani al termine
dell'operazione.
Non spingere il veicolo per far avviare il
motore in presenza di cambio pilotato o
automatico.
Alcune funzioni non sono disponibili
finché la batteria non ha raggiunto un
livello di carica sufficiente.
Page 249 of 404
11
Informazioni pratiche
247

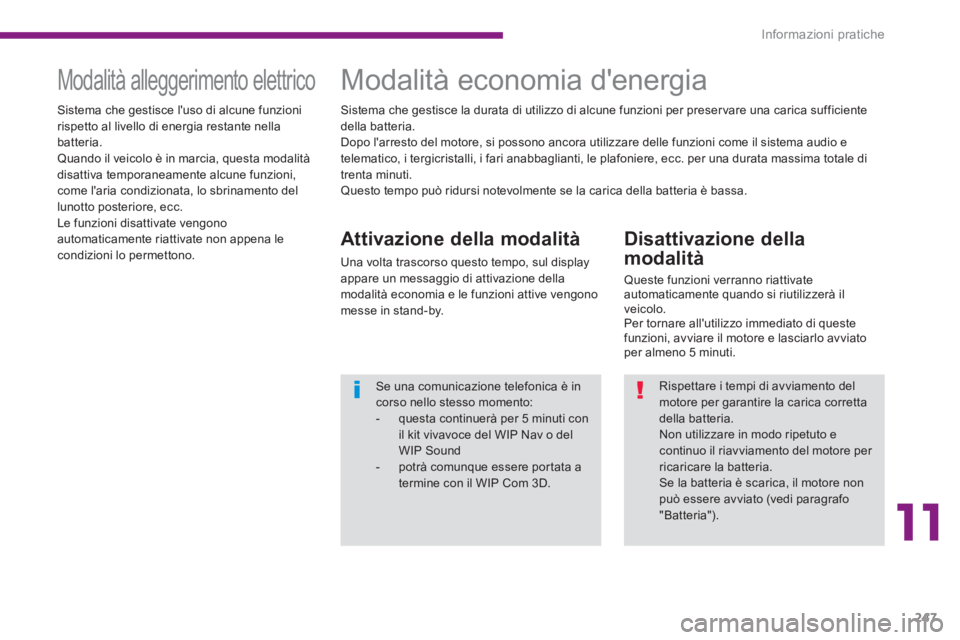

Disattivazione della
modalità
Queste funzioni verranno riattivate
automaticamente quando si riutilizzerà il
veicolo.
Per tornare all'utilizzo immediato di queste
funzioni, avviare il motore e lasciarlo avviato
per almeno 5 minuti.
Modalità alleggerimento elettrico
Modalità economia d'energia
Attivazione della modalità
Una volta trascorso questo tempo, sul display
appare un messaggio di attivazione della
modalità economia e le funzioni attive vengono
messe in stand-by. Sistema che gestisce l'uso di alcune funzioni
rispetto al livello di energia restante nella
batteria.
Quando il veicolo è in marcia, questa modalità
disattiva temporaneamente alcune funzioni,
come l'aria condizionata, lo sbrinamento del
lunotto posteriore, ecc.
Le funzioni disattivate vengono
automaticamente riattivate non appena le
condizioni lo permettono. Sistema che gestisce la durata di utilizzo di alcune funzioni per preservare una carica sufficiente
della batteria.
Dopo l'arresto del motore, si possono ancora utilizzare delle funzioni come il sistema audio e
telematico, i tergicristalli, i fari anabbaglianti, le plafoniere, ecc. per una durata massima totale di
trenta minuti.
Questo tempo può ridursi notevolmente se la carica della batteria è bassa.
Se una comunicazione telefonica è in
corso nello stesso momento:
- questa continuerà per 5 minuti con
il kit vivavoce del WIP Nav o del
WIP Sound
- potrà comunque essere portata a
termine con il WIP Com 3D.
Rispettare i tempi di avviamento del
motore per garantire la carica corretta
della batteria.
Non utilizzare in modo ripetuto e
continuo il riavviamento del motore per
ricaricare la batteria.
Se la batteria è scarica, il motore non
può essere avviato (vedi paragrafo
"Batteria").
Page 250 of 404
Informazioni pratiche
248

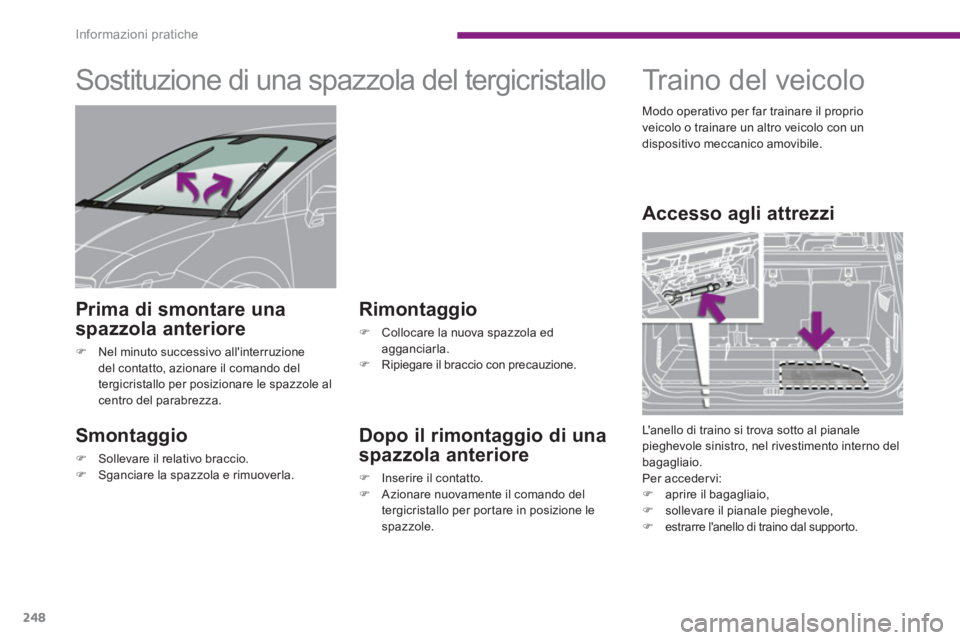

Sostituzione di una spazzola del tergicristallo
Smontaggio
)
Sollevare il relativo braccio.
)
Sganciare la spazzola e rimuoverla.
Rimontaggio
)
Collocare la nuova spazzola ed
agganciarla.
)
Ripiegare il braccio con precauzione.
Prima di smontare una
spazzola anteriore
)
Nel minuto successivo all'interruzione
del contatto, azionare il comando del
tergicristallo per posizionare le spazzole al
centro del parabrezza.
Dopo il rimontaggio di una
spazzola anteriore
)
Inserire il contatto.
)
Azionare nuovamente il comando del
tergicristallo per portare in posizione le
spazzole.
Traino del veicolo
Accesso agli attrezzi
L'anello di traino si trova sotto al pianale
pieghevole sinistro, nel rivestimento interno del
bagagliaio.
Per acceder vi:
)
aprire il bagagliaio,
)
sollevare il pianale pieghevole,
)
estrarre l'anello di traino dal supporto.
Modo operativo per far trainare il proprio
veicolo o trainare un altro veicolo con un
dispositivo meccanico amovibile.
