Page 41 of 404
1
Spie di funzionamento
39

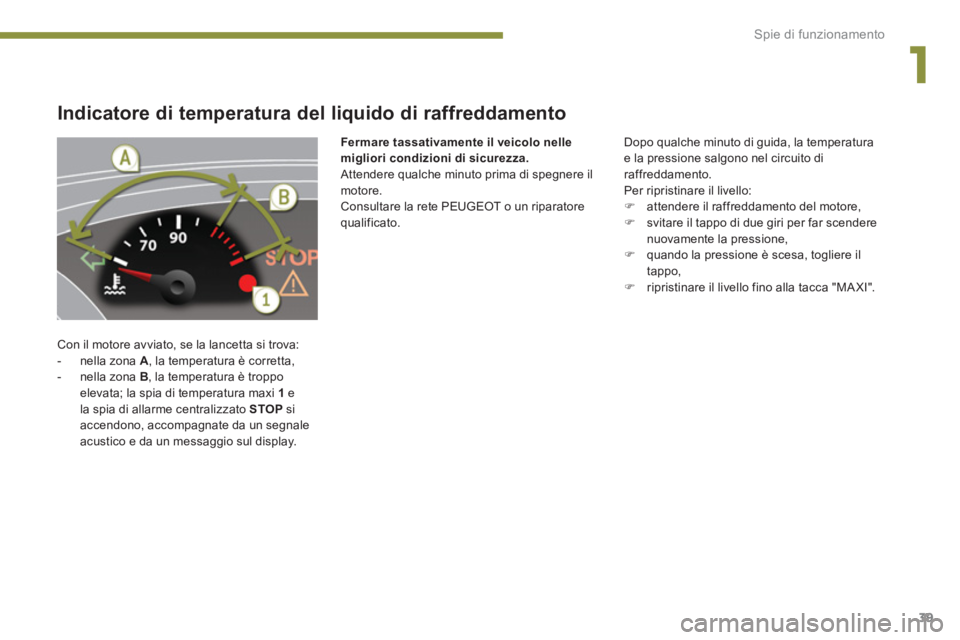

Indicatore di temperatura del liquido di raffreddamento
Con il motore avviato, se la lancetta si trova:
- nella zona A
, la temperatura è corretta,
- nella zona B
, la temperatura è troppo
elevata; la spia di temperatura maxi 1
e
la spia di allarme centralizzato STOP
si
accendono, accompagnate da un segnale
acustico e da un messaggio sul display. Dopo qualche minuto di guida, la temperatura
e la pressione salgono nel circuito di
raffreddamento.
Per ripristinare il livello:
)
attendere il raffreddamento del motore,
)
svitare il tappo di due giri per far scendere
nuovamente la pressione,
)
quando la pressione è scesa, togliere il
tappo,
)
ripristinare il livello fino alla tacca "MA XI".
Fermare tassativamente il veicolo nelle
migliori condizioni di sicurezza.
Attendere qualche minuto prima di spegnere il
motore.
Consultare la rete PEUGEOT o un riparatore
qualificato.
Page 42 of 404
Spie di funzionamento
40

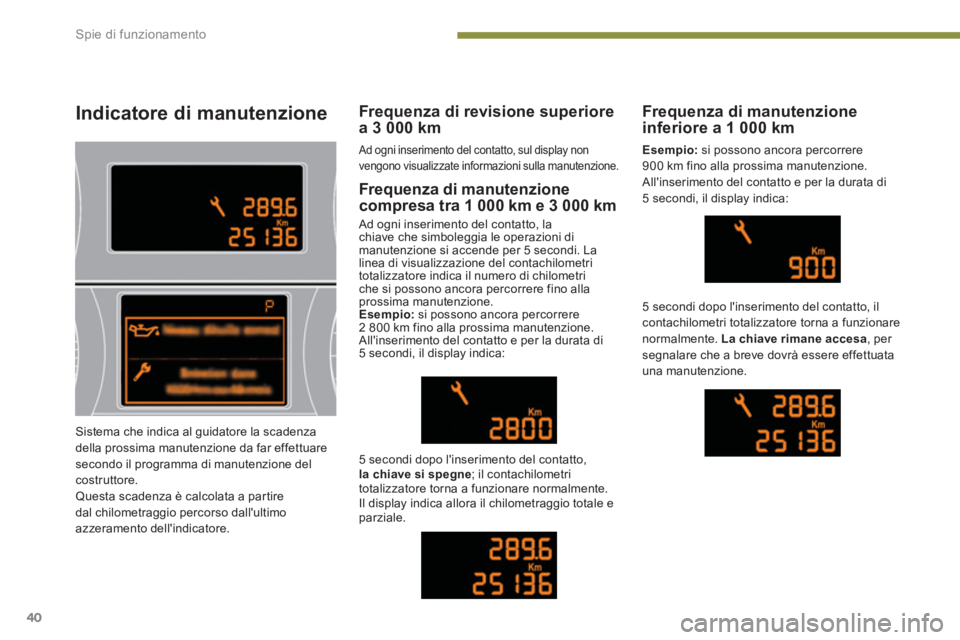

Indicatore di manutenzione
Frequenza di manutenzione
compresa tra 1 000 km e 3 000 km
Ad ogni inserimento del contatto, la
chiave che simboleggia le operazioni di
manutenzione si accende per 5 secondi. La
linea di visualizzazione del contachilometri
totalizzatore indica il numero di chilometri
che si possono ancora percorrere fino alla
prossima manutenzione.
Esempio:
si possono ancora percorrere
2 800 km fino alla prossima manutenzione.
All'inserimento del contatto e per la durata di
5 secondi, il display indica:
5 secondi dopo l'inserimento del contatto,
la chiave si spegne
; il contachilometri
totalizzatore torna a funzionare normalmente.
Il display indica allora il chilometraggio totale e
parziale.
Frequenza di manutenzione
inferiore a 1 000 km
Esempio:
si possono ancora percorrere
900 km fino alla prossima manutenzione.
All'inserimento del contatto e per la durata di
5 secondi, il display indica:
5 secondi dopo l'inserimento del contatto, il
contachilometri totalizzatore torna a funzionare
normalmente. La chiave rimane accesa
, per
segnalare che a breve dovrà essere effettuata
una manutenzione.
Frequenza di revisione superiore
a 3 000 km
Ad ogni inserimento del contatto, sul display non
vengono visualizzate informazioni sulla manutenzione.
Sistema che indica al guidatore la scadenza
della prossima manutenzione da far effettuare
secondo il programma di manutenzione del
costruttore.
Questa scadenza è calcolata a partire
dal chilometraggio percorso dall'ultimo
azzeramento dell'indicatore.
Page 43 of 404
1
Spie di funzionamento
41
Azzeramento dell'indicatore di
manutenzione
Dopo ogni manutenzione, l'indicatore di
manutenzione deve essere azzerato.
La procedura di azzeramento è la seguente:
)
interrompere il contatto,
)
premere il pulsante di azzeramento del
contachilometri parziale e tenerlo premuto,
)
inserire il contatto; il display chilometrico
inizia un conteggio alla rovescia,
)
quando il display indica "=0"
, rilasciare
il pulsante; la chiave di manutenzione
sparisce.
Frequenza di manutenzione
superata
Ad ogni inserimento del contatto, la chiave
lampeggia
per 5 secondi, per segnalare che la
manutenzione deve essere effettuata al più presto.
Esempio:
la frequenza di manutenzione è
stata superata di 300 km.
All'inserimento del contatto e per la durata di
5 secondi, il display indica:
5 secondi dopo l'inserimento del contatto, il
contachilometri totalizzatore torna a funzionare
normalmente. La chiave rimane accesa
.
Richiamo dell'informazione di
manutenzione
In qualsiasi momento è possibile accedere
all'informazione di manutenzione.
)
Premere il pulsante di azzeramento del
contachilometri parziale.
L'informazione di manutenzione viene
visualizzata per qualche secondo, poi
scompare.
Dopo questa operazione, se si vuole
scollegare la batteria, bloccare le porte
del veicolo ed attendere almeno cinque
minuti, altrimenti l'azzeramento non
verrà preso in considerazione.
Page 44 of 404
Spie di funzionamento
42

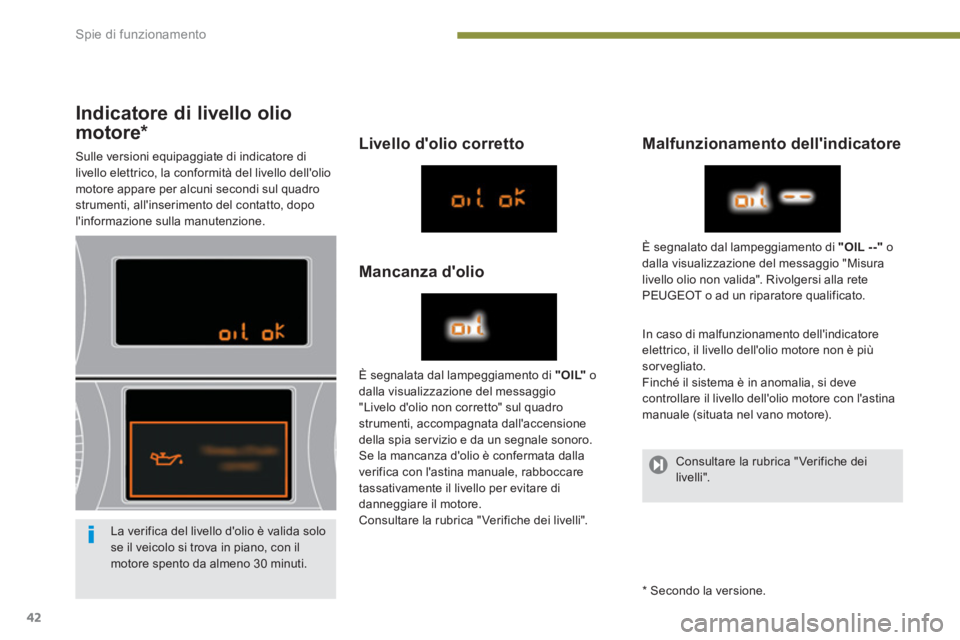

Indicatore di livello olio
motore *
Sulle versioni equipaggiate di indicatore di
livello elettrico, la conformità del livello dell'olio
motore appare per alcuni secondi sul quadro
strumenti, all'inserimento del contatto, dopo
l'informazione sulla manutenzione.
Livello d'olio corretto
Mancanza d'olio
Malfunzionamento dell'indicatore
In caso di malfunzionamento dell'indicatore
elettrico, il livello dell'olio motore non è più
sorvegliato.
Finché il sistema è in anomalia, si deve
controllare il livello dell'olio motore con l'astina
manuale (situata nel vano motore). È segnalata dal lampeggiamento di "OIL"
o
dalla visualizzazione del messaggio
"Livelo d'olio non corretto" sul quadro
strumenti, accompagnata dall'accensione
della spia ser vizio e da un segnale sonoro.
Se la mancanza d'olio è confermata dalla
verifica con l'astina manuale, rabboccare
tassativamente il livello per evitare di
danneggiare il motore.
Consultare la rubrica " Verifiche dei livelli". È segnalato dal lampeggiamento di "OIL --"
o
dalla visualizzazione del messaggio "Misura
livello olio non valida". Rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.
La verifica del livello d'olio è valida solo
se il veicolo si trova in piano, con il
motore spento da almeno 30 minuti.
*
Secondo la versione. Consultare la rubrica " Verifiche dei
livelli".
Page 45 of 404
1
Spie di funzionamento
43

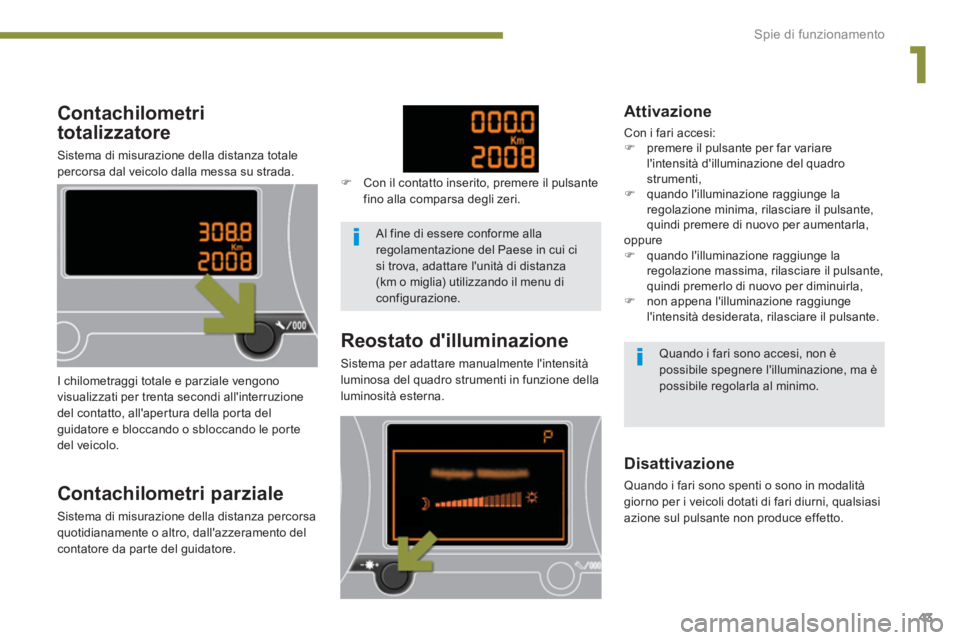

Contachilometri
totalizzatore
Sistema di misurazione della distanza totale
percorsa dal veicolo dalla messa su strada.
Reostato d'illuminazione
Sistema per adattare manualmente l'intensità
luminosa del quadro strumenti in funzione della
luminosità esterna. I chilometraggi totale e parziale vengono
visualizzati per trenta secondi all'interruzione
del contatto, all'apertura della porta del
guidatore e bloccando o sbloccando le porte
del veicolo.
Contachilometri parziale
Sistema di misurazione della distanza percorsa
quotidianamente o altro, dall'azzeramento del
contatore da parte del guidatore.
)
Con il contatto inserito, premere il pulsante
fino alla comparsa degli zeri.
Disattivazione
Quando i fari sono spenti o sono in modalità
giorno per i veicoli dotati di fari diurni, qualsiasi
azione sul pulsante non produce effetto.
Attivazione
Con i fari accesi:
)
premere il pulsante per far variare
l'intensità d'illuminazione del quadro
strumenti,
)
quando l'illuminazione raggiunge la
regolazione minima, rilasciare il pulsante,
quindi premere di nuovo per aumentarla,
oppure
)
quando l'illuminazione raggiunge la
regolazione massima, rilasciare il pulsante,
quindi premerlo di nuovo per diminuirla,
)
non appena l'illuminazione raggiunge
l'intensità desiderata, rilasciare il pulsante.
Al fine di essere conforme alla
regolamentazione del Paese in cui ci
si trova, adattare l'unità di distanza
(km o miglia) utilizzando il menu di
configurazione.
Quando i fari sono accesi, non è
possibile spegnere l'illuminazione, ma è
possibile regolarla al minimo.
Page 46 of 404
Display multifunzione
44
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna * (lampeggia in caso di
rischio di ghiaccio),
- visualizzazione dei messaggi d'allarme,
- computer di bordo (vedi fine della rubrica).
Dei messaggi d'allarme (ad es.: "Anomalia sist
antinqu") o d'informazione (ad es.: "Bagagliaio
aperto") possono essere visualizzati in modo
temporaneo. Alcuni messaggi possono essere
cancellati premendo il tasto "ESC"
.

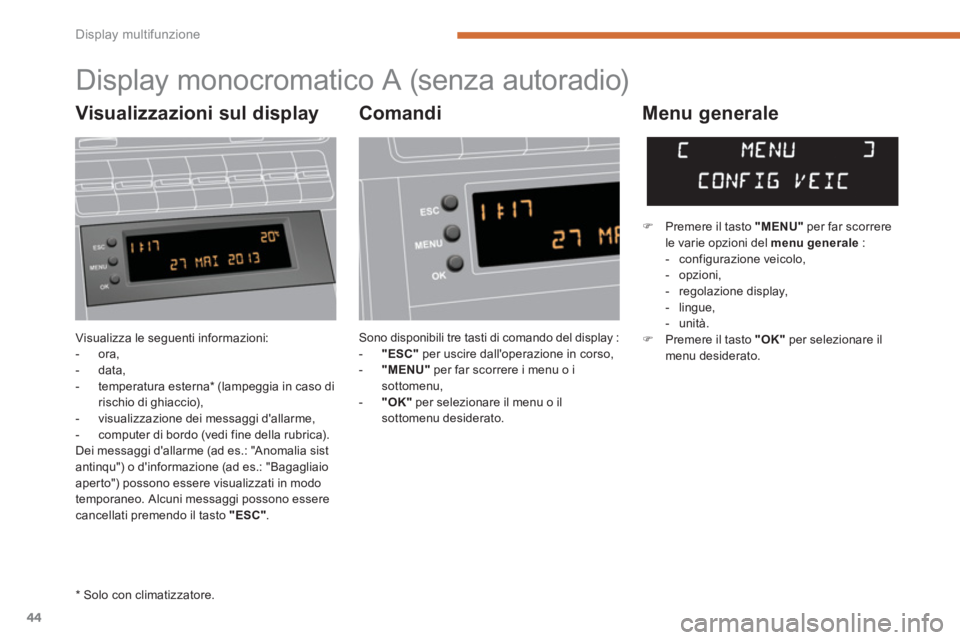

Display monocromatico A (senza autoradio)
Comandi
Menu generale
Sono disponibili tre tasti di comando del display :
- "ESC"
per uscire dall'operazione in corso,
- "MENU"
per far scorrere i menu o i
sottomenu,
- "OK"
per selezionare il menu o il
sottomenu desiderato.
)
Premere il tasto "MENU"
per far scorrere
le varie opzioni del menu generale
:
- configurazione veicolo,
- opzioni,
- regolazione display,
- lingue,
- unità.
)
Premere il tasto "OK"
per selezionare il
menu desiderato.
*
Solo con climatizzatore.
Visualizzazioni sul display
Page 47 of 404
2
Display multifunzione
45

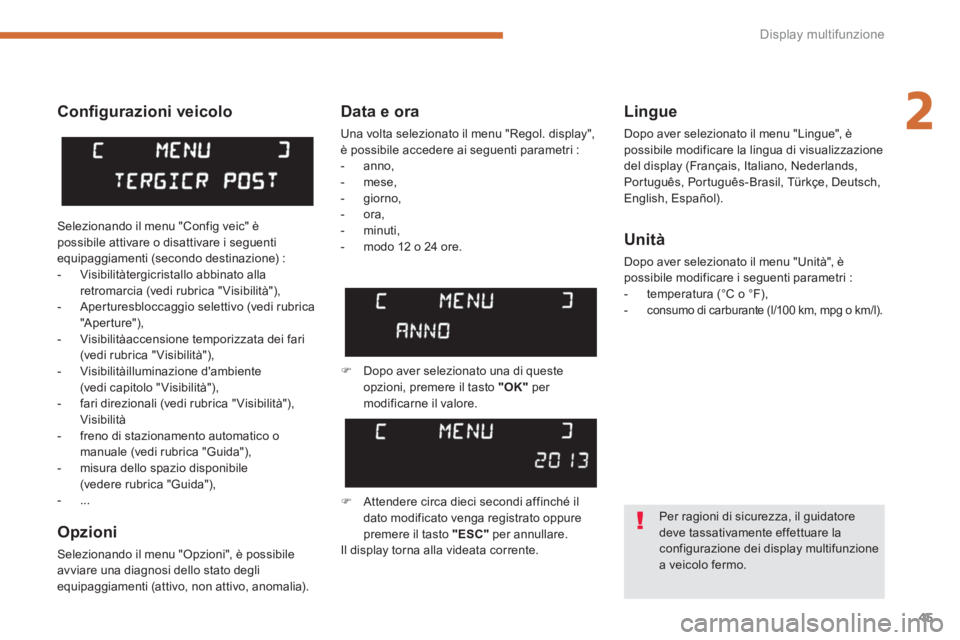

Confi gurazioni veicolo
Opzioni
Selezionando il menu "Opzioni", è possibile
avviare una diagnosi dello stato degli
equipaggiamenti (attivo, non attivo, anomalia).
Lingue
Dopo aver selezionato il menu "Lingue", è
possibile modificare la lingua di visualizzazione
del display (Français, Italiano, Nederlands,
Português, Português-Brasil, Türkçe, Deutsch,
English, Español).
Data e ora
Una volta selezionato il menu "Regol. display",
è possibile accedere ai seguenti parametri :
- anno,
- mese,
- giorno,
- ora,
- minuti,
- modo 12 o 24 ore.
Unità
Dopo aver selezionato il menu "Unità", è
possibile modificare i seguenti parametri :
- temperatura (°C o °F),
- consumo di carburante (l/100 km, mpg o km/l).
)
Dopo aver selezionato una di queste
opzioni, premere il tasto "OK"
per
modificarne il valore.
)
Attendere circa dieci secondi affinché il
dato modificato venga registrato oppure
premere il tasto "ESC"
per annullare.
Il display torna alla videata corrente.
Selezionando il menu "Config veic" è
possibile attivare o disattivare i seguenti
equipaggiamenti (secondo destinazione) :
- Visibilitàtergicristallo abbinato alla
retromarcia (vedi rubrica " Visibilità"),
- Aperturesbloccaggio selettivo (vedi rubrica
"A per ture"),
- Visibilitàaccensione temporizzata dei fari
(vedi rubrica " Visibilità"),
- Visibilitàilluminazione d'ambiente
(vedi capitolo " Visibilità"),
- fari direzionali (vedi rubrica " Visibilità"),
Visibilità
- freno di stazionamento automatico o
manuale (vedi rubrica "Guida"),
- misura dello spazio disponibile
(vedere rubrica "Guida"),
- ...
Per ragioni di sicurezza, il guidatore
deve tassativamente effettuare la
configurazione dei display multifunzione
a veicolo fermo.
Page 48 of 404
Display multifunzione
46

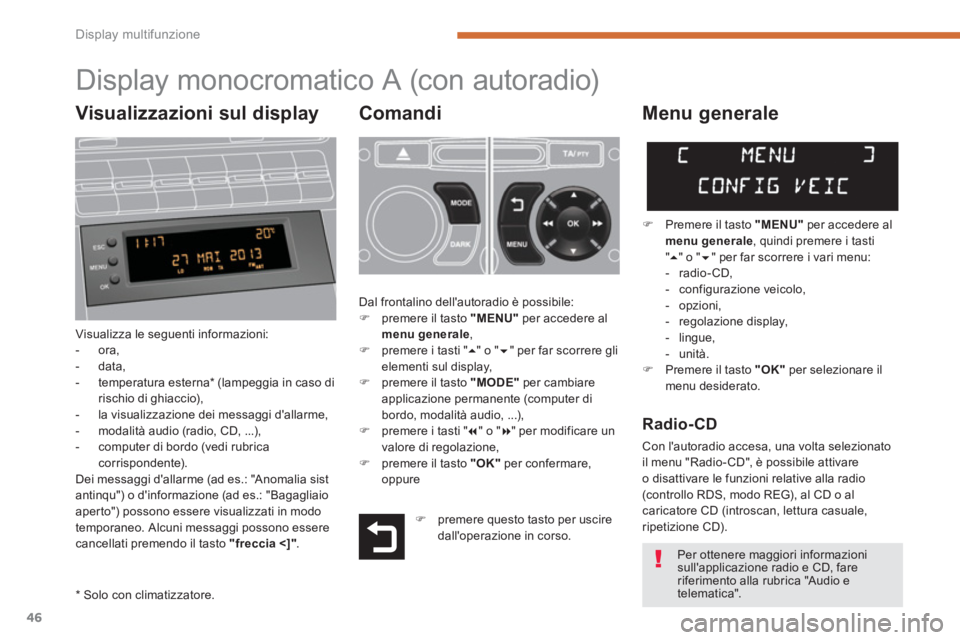

Display monocromatico A (con autoradio)
Comandi
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna * (lampeggia in caso di
rischio di ghiaccio),
- la visualizzazione dei messaggi d'allarme,
- modalità audio (radio, CD, ...),
- computer di bordo (vedi rubrica
corrispondente).
Dei messaggi d'allarme (ad es.: "Anomalia sist
antinqu") o d'informazione (ad es.: "Bagagliaio
aperto") possono essere visualizzati in modo
temporaneo. Alcuni messaggi possono essere
cancellati premendo il tasto "freccia <]"
.
Menu generale
)
Premere il tasto "MENU"
per accedere al
menu generale
, quindi premere i tasti
"
" o "
" per far scorrere i vari menu:
- radio-CD,
- configurazione veicolo,
- opzioni,
- regolazione display,
- lingue,
- unità.
)
Premere il tasto "OK"
per selezionare il
menu desiderato. Dal frontalino dell'autoradio è possibile:
)
premere il tasto "MENU"
per accedere al
menu generale
,
)
premere i tasti "
" o "
" per far scorrere gli
elementi sul display,
)
premere il tasto "MODE"
per cambiare
applicazione permanente (computer di
bordo, modalità audio, ...),
)
premere i tasti "
" o "
" per modificare un
valore di regolazione,
)
premere il tasto "OK"
per confermare,
oppure
Radio-CD
Con l'autoradio accesa, una volta selezionato
il menu "Radio- CD", è possibile attivare
o disattivare le funzioni relative alla radio
(controllo RDS, modo REG), al CD o al
caricatore CD (introscan, lettura casuale,
ripetizione CD).
)
premere questo tasto per uscire
dall'operazione in corso.
*
Solo con climatizzatore.
Per ottenere maggiori informazioni
sull'applicazione radio e CD, fare
riferimento alla rubrica "Audio e
telematica".
Visualizzazioni sul display
Page 49 of 404
2

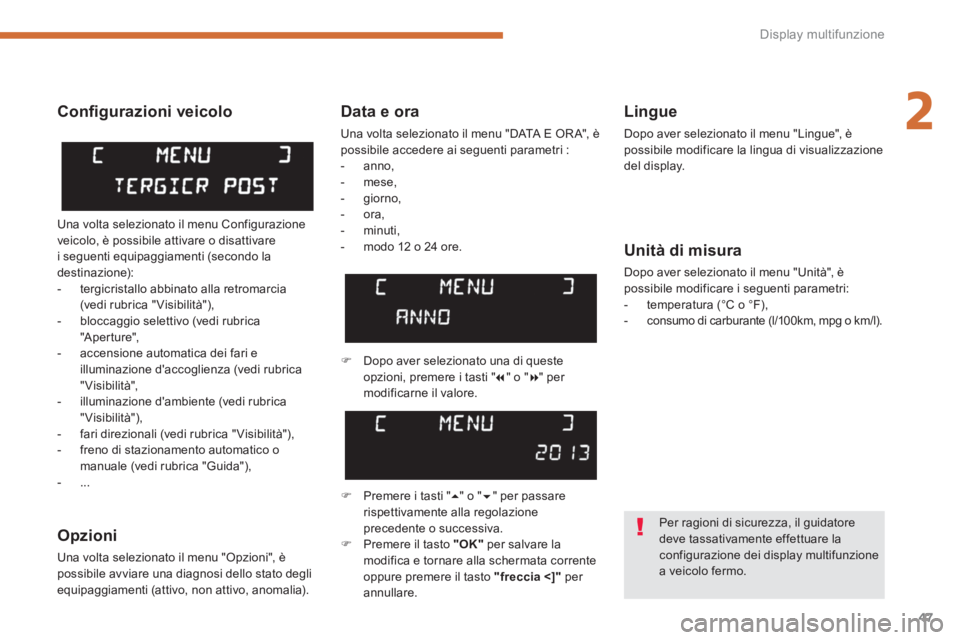

Display multifunzione
47
Data e ora
Una volta selezionato il menu "DATA E OR A", è
possibile accedere ai seguenti parametri :
- anno,
- mese,
- giorno,
- ora,
- minuti,
- modo 12 o 24 ore.
Lingue
Dopo aver selezionato il menu "Lingue", è
possibile modificare la lingua di visualizzazione
del display.
Unità di misura
Dopo aver selezionato il menu "Unità", è
possibile modificare i seguenti parametri:
- temperatura (°C o °F),
- consumo di carburante (l/100km, mpg o km/l).
)
Dopo aver selezionato una di queste
opzioni, premere i tasti "
" o "
" per
modificarne il valore.
)
Premere i tasti "
" o "
" per passare
rispettivamente alla regolazione
precedente o successiva.
)
Premere il tasto "OK"
per salvare la
modifica e tornare alla schermata corrente
oppure premere il tasto "freccia <]"
per
annullare.
Confi gurazioni veicolo
Una volta selezionato il menu Configurazione
veicolo, è possibile attivare o disattivare
i seguenti equipaggiamenti (secondo la
destinazione):
- tergicristallo abbinato alla retromarcia
(vedi rubrica " Visibilità"),
- bloccaggio selettivo (vedi rubrica
"A per ture",
- accensione automatica dei fari e
illuminazione d'accoglienza (vedi rubrica
"Visibilità",
- illuminazione d'ambiente (vedi rubrica
"Visibilità"),
- fari direzionali (vedi rubrica " Visibilità"),
- freno di stazionamento automatico o
manuale (vedi rubrica "Guida"),
- ...
Opzioni
Una volta selezionato il menu "Opzioni", è
possibile avviare una diagnosi dello stato degli
equipaggiamenti (attivo, non attivo, anomalia).
Per ragioni di sicurezza, il guidatore
deve tassativamente effettuare la
configurazione dei display multifunzione
a veicolo fermo.
Page 50 of 404

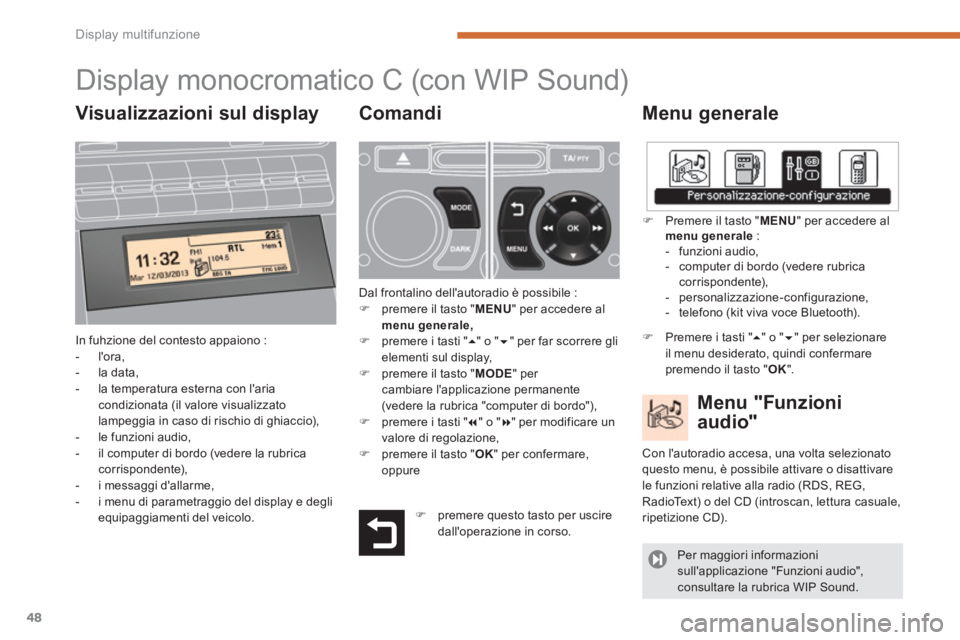

Display multifunzione
48
Display monocromatico C
(con WIP Sound)
Menu generale
In fuhzione del contesto appaiono :
- l'ora,
- la data,
- la temperatura esterna con l'aria
condizionata (il valore visualizzato
lampeggia in caso di rischio di ghiaccio),
- le funzioni audio,
- il computer di bordo (vedere la rubrica
corrispondente),
- i messaggi d'allarme,
- i menu di parametraggio del display e degli
equipaggiamenti del veicolo.
Menu "Funzioni
audio"
Comandi
Dal frontalino dell'autoradio è possibile :
)
premere il tasto " MENU
" per accedere al
menu generale,
)
premere i tasti "
" o "
" per far scorrere gli
elementi sul display,
)
premere il tasto " MODE
" per
cambiare l'applicazione permanente
(vedere la rubrica "computer di bordo"),
)
premere i tasti "
" o "
" per modificare un
valore di regolazione,
)
premere il tasto " OK
" per confermare,
oppure
)
Premere il tasto " MENU
" per accedere al
menu generale
:
- funzioni audio,
- computer di bordo (vedere rubrica
corrispondente),
- personalizzazione-configurazione,
- telefono (kit viva voce Bluetooth).
Con l'autoradio accesa, una volta selezionato
questo menu, è possibile attivare o disattivare
le funzioni relative alla radio (RDS, REG,
RadioText) o del CD (introscan, lettura casuale,
ripetizione CD).
)
premere questo tasto per uscire
dall'operazione in corso.
)
Premere i tasti "
" o "
" per selezionare
il menu desiderato, quindi confermare
premendo il tasto " OK
".
Per maggiori informazioni
sull'applicazione "Funzioni audio",
consultare la rubrica WIP Sound.
Visualizzazioni sul display
