PEUGEOT 5008 2014 Manuel du propriétaire (in French)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 5008, Model: PEUGEOT 5008 2014Pages: 404, PDF Size: 43.75 MB

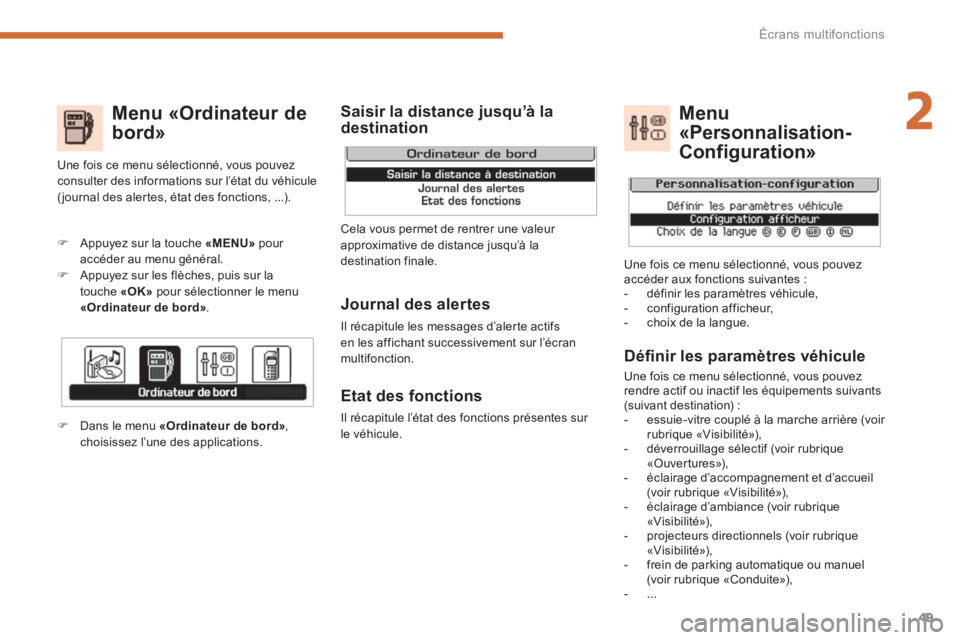

Page 51 of 404
2
Écrans multifonctions
49
Menu «Ordinateur de
bord»
Journal des alertes
Il récapitule les messages d’alerte actifs
en les affichant successivement sur l’écran
multifonction.
Etat des fonctions
Il récapitule l’état des fonctions présentes sur
le véhicule.
)
Appuyez sur la touche «MENU»
pour
accéder au menu général.
)
Appuyez sur les flèches, puis sur la
touche «OK»
pour sélectionner le menu
«Ordinateur de bord»
.
Une fois ce menu sélectionné, vous pouvez
consulter des informations sur l’état du véhicule
( journal des alertes, état des fonctions, ...).
Défi nir les paramètres véhicule
Une fois ce menu sélectionné, vous pouvez
rendre actif ou inactif les équipements suivants
(suivant destination) :
- essuie-vitre couplé à la marche arrière (voir
rubrique «Visibilité»),
- déverrouillage sélectif (voir rubrique
«Ouvertures»),
- éclairage d’accompagnement et d’accueil
(voir rubrique «Visibilité»),
- éclairage d’ambiance (voir rubrique
«Visibilité»),
- projecteurs directionnels (voir rubrique
«Visibilité»),
- frein de parking automatique ou manuel
(voir rubrique «Conduite»),
- ...
Menu
«Personnalisation-
Configuration»
Une fois ce menu sélectionné, vous pouvez
accéder aux fonctions suivantes :
- définir les paramètres véhicule,
- configuration afficheur,
- choix de la langue.
)
Dans le menu «Ordinateur de bord»
,
choisissez l’une des applications.
Cela vous permet de rentrer une valeur
approximative de distance jusqu’à la
destination finale.
Saisir la distance jusqu’à la
destination

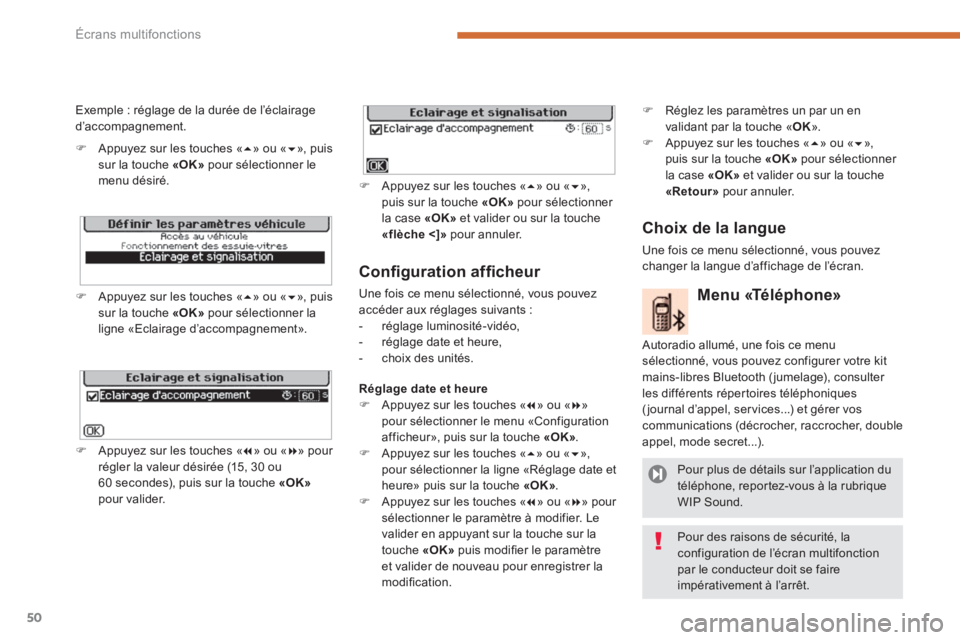

Page 52 of 404
Écrans multifonctions
50
Confi guration affi cheur
Une fois ce menu sélectionné, vous pouvez
accéder aux réglages suivants :
- réglage luminosité-vidéo,
- réglage date et heure,
- choix des unités.
Réglage date et heure
)
Appuyez sur les touches «
» ou «
»
pour sélectionner le menu «Configuration
afficheur», puis sur la touche «OK»
.
)
Appuyez sur les touches «
» ou «
»,
pour sélectionner la ligne «Réglage date et
heure» puis sur la touche «OK»
.
)
Appuyez sur les touches «
» ou «
» pour
sélectionner le paramètre à modifier. Le
valider en appuyant sur la touche sur la
touche «OK»
puis modifier le paramètre
et valider de nouveau pour enregistrer la
modification.
Exemple : réglage de la durée de l’éclairage
d’accompagnement.
)
Appuyez sur les touches «
» ou «
», puis
sur la touche «OK»
pour sélectionner le
menu désiré.
)
Appuyez sur les touches «
» ou «
», puis
sur la touche «OK»
pour sélectionner la
ligne «Eclairage d’accompagnement».
)
Appuyez sur les touches «
» ou «
» pour
régler la valeur désirée (15, 30 ou
60 secondes), puis sur la touche «OK»
pour valider.
)
Appuyez sur les touches «
» ou «
»,
puis sur la touche «OK»
pour sélectionner
la case «OK»
et valider ou sur la touche
«flèche < ]»
pour annuler.
Menu «Téléphone»
Autoradio allumé, une fois ce menu
sélectionné, vous pouvez configurer votre kit
mains-libres Bluetooth ( jumelage), consulter
les différents répertoires téléphoniques
( journal d’appel, services...) et gérer vos
communications (décrocher, raccrocher, double
appel, mode secret...).
Pour plus de détails sur l’application du
téléphone, reportez-vous à la rubrique
WIP Sound.
Pour des raisons de sécurité, la
configuration de l’écran multifonction
par le conducteur doit se faire
impérativement à l’arrêt.
Choix de la langue
Une fois ce menu sélectionné, vous pouvez
changer la langue d’affichage de l’écran.
)
Réglez les paramètres un par un en
validant par la touche « OK
».
)
Appuyez sur les touches «
» ou «
»,
puis sur la touche «OK»
pour sélectionner
la case «OK»
et valider ou sur la touche
«Retour»
pour annuler.

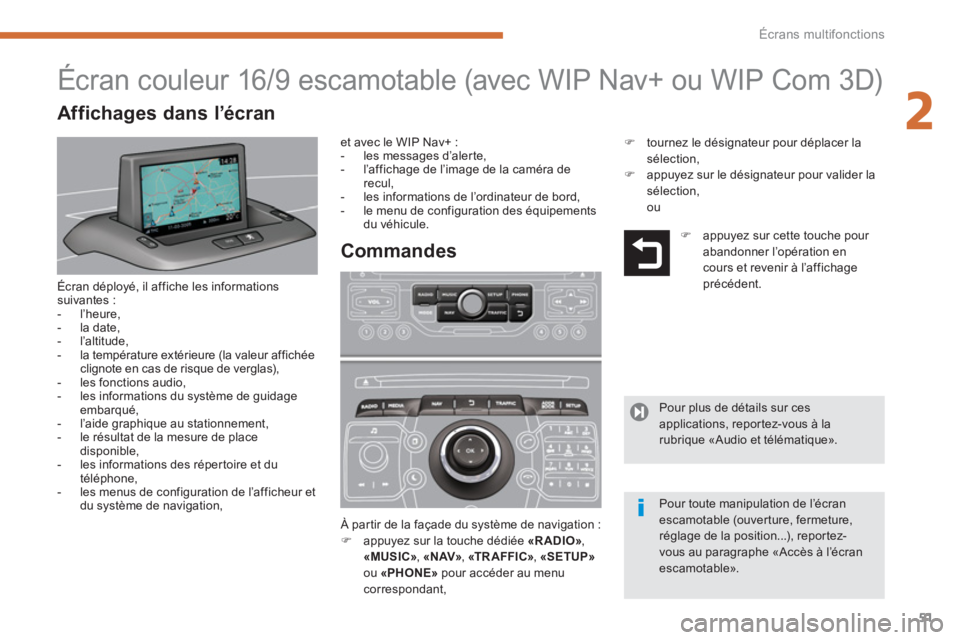

Page 53 of 404
2
Écrans multifonctions
51
Écran déployé, il affiche les informations
suivantes :
- l’heure,
- la date,
- l’altitude,
- la température extérieure (la valeur affichée
clignote en cas de risque de verglas),
- les fonctions audio,
- les informations du système de guidage
embarqué,
- l’aide graphique au stationnement,
- le résultat de la mesure de place
disponible,
- les informations des répertoire et du
téléphone,
- les menus de configuration de l’afficheur et
du système de navigation,
À partir de la façade du système de navigation :
)
appuyez sur la touche dédiée «RADIO»
,
«MUSIC»
, «NAV»
, «T R A F F I C »
, «SETUP»
ou «PHONE»
pour accéder au menu
correspondant,
Écran couleur 16/9 escamotable (avec WIP Nav+ ou WIP Com 3D)
Commandes
et avec le WIP Nav+ :
- les messages d’alerte,
- l’affichage de l’image de la caméra de
recul,
- les informations de l’ordinateur de bord,
- le menu de configuration des équipements
du véhicule.
)
appuyez sur cette touche pour
abandonner l’opération en
cours et revenir à l’affichage
précédent.
Pour plus de détails sur ces
applications, reportez-vous à la
rubrique «Audio et télématique».
Pour toute manipulation de l’écran
escamotable (ouverture, fermeture,
réglage de la position...), reportez-
vous au paragraphe «Accès à l’écran
escamotable».
Affichages dans l’écran
)
tournez le désignateur pour déplacer la
sélection,
)
appuyez sur le désignateur pour valider la
sélection,
ou
Page 54 of 404
Écrans multifonctions
52
Menu «SETUP»
(WIP Com 3D)
)
Appuyez sur la touche «SETUP»
pour
accéder au menu «SETUP»
. Il vous permet
de choisir parmi les fonctions suivantes :
- «Langues et fonctions vocales» ,
- «Date et heure»,
- «Affichage»,
- «Unités»,
- «Paramètres système».
Langues (WIP Nav+)
Ce menu vous permet de choisir la langue
d’affichage.
Langues et fonctions vocales
(WIP Com 3D)
Ce menu vous permet de :
- choisir la langue d’affichage,
- choisir les paramètres de la
reconnaissance vocale (activation/
neutralisation, conseils d’utilisation,
apprentissage personnel de la voix...),
- régler le volume de la synthèse vocale.
Date et heure
)
Appuyez sur «SETUP».
)
Sélectionnez «Configuration affichage» et
validez.
)
Sélectionnez «Régler la date et l’heure» et
validez.
Sélectionnez «Synchronisation minutes sur
GPS» pour que le réglage des minutes se fasse
automatiquement par la réception satellite.
)
Sélectionnez le paramètre à modifier.
Le valider en appuyant sur «OK», puis
modifiez le paramètre et validez de
nouveau.
)
Réglez les paramètres un par un.
)
Sélectionnez «OK» sur l’écran puis validez
pour enregistrer le réglage.
Affi chage
Ce menu vous permet de régler la luminosité
de l’écran, l’harmonie de couleur de l’écran et la
couleur de la carte (mode jour/nuit ou auto).
Unités
Ce menu vous permet de choisir les unités :
température (°C ou °F) et consommations
(km/l, l/100 ou mpg).
Paramètres système
Ce menu vous permet de restaurer la
configuration usine, d’afficher la version du
logiciel et d’activer les textes défilants.
Pour des raisons de sécurité, la
configuration des écrans multifonctions
par le conducteur doit se faire
impérativement à l’arrêt.
* Suivant destination.
Paramètres véhicule (WIP Nav+)
Ce menu vous permet d’activer ou de
neutraliser certains équipements de conduite et
de confort * :
- essuie-vitre couplé à la marche arrière (voir
rubrique «Visibilité»),
- déverrouillage sélectif (voir rubrique
«Ouvertures»),
- éclairages d’accompagnement et d’accueil
(voir rubrique «Visibilité»),
- éclairage d’ambiance (voir rubrique
«Visibilité»),
- projecteurs directionnels (voir rubrique
«Visibilité»),
- frein de parking automatique ou manuel
(voir rubrique «Conduite»),
- ...
)
Appuyez sur la touche «SETUP»
pour
accéder au menu «SETUP»
. Il vous permet
de choisir parmi les fonctions suivantes :
- «Langues»,
- «Date et heure»,
- «Affichage»,
- «Paramètres véhicule»,
- «Unités»,
- «Paramètres système».
Menu «SETUP» (WIP Nav+)
Page 55 of 404
2
Écrans multifonctions
53
L’écran se déploie automatiquement à la mise
du contact. Il se referme automatiquement trois
secondes après la coupure du contact, si le
système audio et télématique est éteint.
À tout instant, contact mis, vous pouvez
fermer ou redéployer l’écran à l’aide de la
commande A
.
- Appuyez sur le bouton A
: l’écran
s’escamote.
- Effectuez un nouvel appui sur le bouton A
pour le déployer à nouveau.
Réglage de l’inclinaison de
l’écran
Vous pouvez régler l’inclinaison de l’écran
sur une des quatre positions définies, par
appuis successifs sur l’avant ou l’arrière de
la commande B
. La position de l’écran est
mémorisée à sa fermeture.
Si vous aviez refermé l’écran, il se
déploiera automatiquement :
- à l’allumage du système audio et
navigation (sauf si la fermeture
manuelle était intervenue
alors que le système était en
fonctionnement),
- lors d’un appel téléphonique
sortant,
- à l’émission d’une commande
vocale,
- à l’affichage d’une alerte couplée
à l’allumage du témoin STOP (WIP
Nav+).
Accès à l’écran
escamotable
Page 56 of 404
Écrans multifonctions
54
Ordinateur de bord
)
Appuyez sur le bouton, situé à l’extrémité
de la commande d’essuie-vitre
, pour
afficher successivement les différentes
données de l’ordinateur de bord.
Les données de l’ordinateur de bord sont les
suivantes :
Système vous donnant des informations sur le trajet en cours (autonomie, consommation…).
)
Appuyez plus de deux secondes sur
la commande pour remettre à zéro la
distance parcourue, la consommation
moyenne et la vitesse moyenne.
Écran monochrome A
Remise à zéro
Affi chages des données
- l’autonomie,
- la consommation instantanée,
- la distance parcourue,
- la consommation moyenne,
- la vitesse moyenne.
)
A l’appui suivant, vous revenez à l’affichage
courant.
Page 57 of 404
2
Écrans multifonctions
55
Écran monochrome C
Afficheur du combiné
Écran couleur 16/9
Ordinateur de bord
Affi chages des données
Sur l’écran C ou l’écran couleur
)
Appuyez sur le bouton, situé à l’extrémité
de la commande d’essuie-vitre
, pour
afficher successivement les différents
onglets de l’ordinateur de bord.
Sur l’afficheur du combiné
)
Appuyez sur les flèches haut et bas du
désignateur pour afficher successivement
les différents onglets de l’ordinateur de
bord.
Système vous donnant des informations instantanées sur le parcours effectué (autonomie, consommation…).
Suivant l’équipement de votre véhicule,
les informations de l’ordinateur de bord
apparaissent dans l’écran multifonction
ou dans l’afficheur du combiné.
Page 58 of 404
Écrans multifonctions
56
Remise à zéro du parcours
Avec l’écran C ou l’écran couleur
)
Lorsque le parcours désiré est affiché,
appuyez plus de deux secondes sur la
commande.
Avec l’afficheur du combiné
)
Lorsque le parcours désiré est affiché,
appuyez plus de deux secondes sur la
touche «OK»
du désignateur.
Les parcours «1»
et «2»
sont indépendants et
d’utilisation identique.
Le parcours «1»
permet d’effectuer, par
exemple, des calculs journaliers, et le
parcours «2»
des calculs mensuels.
- L’onglet des informations
instantanées avec :
●
l’autonomie,
●
la consommation
instantanée,
●
la distance restant à
parcourir.
- L’onglet du parcours «1»
avec :
●
la distance parcourue,
●
la consommation moyenne,
●
la vitesse moyenne,
pour le premier parcours.
- L’onglet du parcours «2»
avec :
●
la distance parcourue,
●
la consommation moyenne,
●
la vitesse moyenne,
pour le second parcours.
)
A l’appui suivant, vous arrivez sur un écran
noir.
Un nouvel appui vous ramène à l’affichage
courant.
Page 59 of 404
2
Écrans multifonctions
57
Ordinateur de bord, quelques définitions
Dès que l’autonomie est inférieure à 30 km,
des tirets s’affichent. Après un complément de
carburant d’au moins 5 litres, l’autonomie est
recalculée et s’affiche si elle dépasse 100 km.
Autonomie
(km ou miles)
Nombre de kilomètres pouvant
être encore parcourus avec le carburant
restant dans le réser voir. En fonction de
la consommation moyenne des derniers
kilomètres parcourus.
Consommation
instantanée
(l/100 km ou km/l ou mpg)
Calculée depuis les dernières
secondes écoulées.
Consommation
moyenne
(l/100 km ou km/l ou mpg)
Calculée depuis la dernière
remise à zéro des données du
parcours.
Distance parcourue
(km ou miles)
Calculée depuis la dernière
remise à zéro des données du
parcours.
Vitesse moyenne
(km/h ou mph)
Calculée depuis la dernière remise à
zéro des données du parcours.
Compteur de temps du
Stop & Start
(minutes / secondes ou heures /
minutes)
Si votre véhicule est équipé du Stop & Start, un
compteur de temps cumule les durées de mise
en mode STOP au cours du trajet.
Il se remet à zéro à chaque mise du contact
avec la clé.
Distance restant à
parcourir
(km ou miles)
C’est la distance restant à parcourir jusqu’à
la destination finale. Elle est soit calculée en
instantané par le système de navigation si un
guidage est activé, soit saisie par l’utilisateur.
Si la distance n’est pas renseignée, des tirets
s’affichent à la place des chiffres.
Si des tirets s’affichent durablement
en roulant à la place des chiffres,
consultez le réseau PEUGEOT ou un
atelier qualifié.
Cette valeur peut varier à la suite d’un
changement de conduite ou de relief,
occasionnant une variation importante
de la consommation instantanée.
Cette fonction ne s’affiche qu’à par tir de
30 km/h.
Page 60 of 404
Confort
58
Chauffage et Ventilation
Commandes
L’air entrant suit différents cheminements en
fonction des commandes sélectionnées par le
conducteur, le passager avant ou les passagers
arrière selon le niveau d’équipement.
La commande de température permet d’obtenir
le niveau de confort souhaité en mélangeant
l’air des différents circuits.
La commande de répartition d’air permet de
choisir les points de diffusion de l’air dans
l’habitacle, via la combinaison des touches
associées.
La commande de débit d’air permet
d’augmenter ou de diminuer la vitesse de
soufflage du ventilateur.
Ces commandes sont regroupées sur le
panneau A
de la console centrale.
Entrée d’air
L’air circulant dans l’habitacle est filtré et
provient, soit de l’extérieur par la grille située
à la base du pare-brise, soit de l’intérieur en
recirculation d’air.
Diffusion d’air
1.
Buses de dégivrage ou de désembuage du
pare-brise.
2.
Buses de dégivrage ou de désembuage
des vitres latérales avant.
3.
Aérateurs latéraux obturables et
orientables.
4.
Aérateurs centraux obturables et
orientables.
5.
Sorties d’air aux pieds des passagers
avant.
6.
Aérateurs obturables et orientables pour
les passagers arrière.
7.
Sorties d’air aux pieds des passagers
arrière.
Système pour créer et maintenir de bonnes
conditions de confort et de visibilité dans
l’habitacle du véhicule.
