PEUGEOT 5008 2014 Manuel du propriétaire (in French)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 5008, Model: PEUGEOT 5008 2014Pages: 404, PDF Size: 43.75 MB
Page 41 of 404
1
Contrôle de marche
39

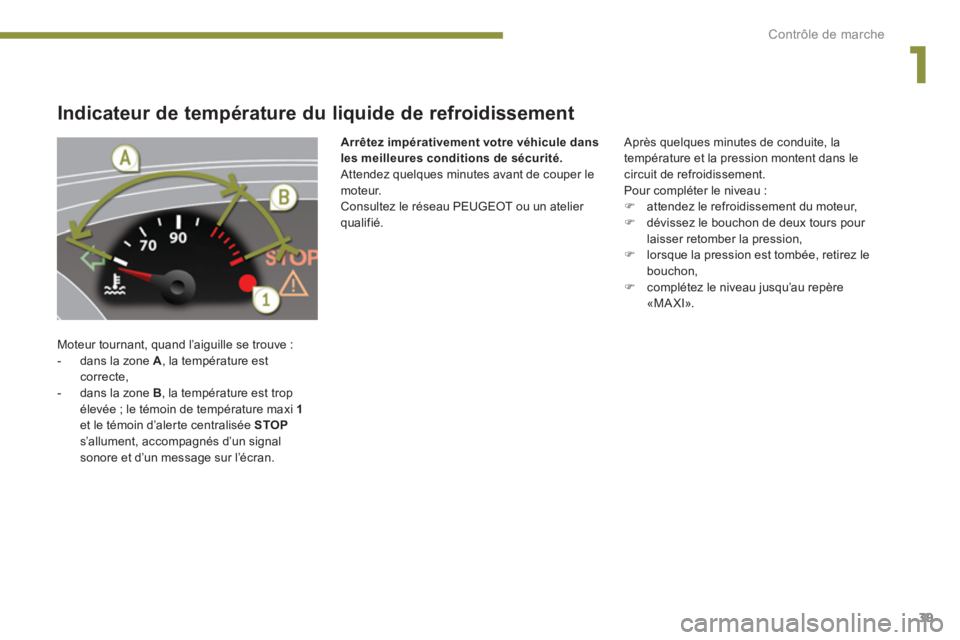

Indicateur de température du liquide de refroidissement
Moteur tournant, quand l’aiguille se trouve :
- dans la zone A
, la température est
correcte,
- dans la zone B
, la température est trop
élevée ; le témoin de température maxi 1
et le témoin d’alerte centralisée STOP
s’allument, accompagnés d’un signal
sonore et d’un message sur l’écran. Après quelques minutes de conduite, la
température et la pression montent dans le
circuit de refroidissement.
Pour compléter le niveau :
)
attendez le refroidissement du moteur,
)
dévissez le bouchon de deux tours pour
laisser retomber la pression,
)
lorsque la pression est tombée, retirez le
bouchon,
)
complétez le niveau jusqu’au repère
«MA XI».
Arrêtez impérativement votre véhicule dans
les meilleures conditions de sécurité.
Attendez quelques minutes avant de couper le
moteur.
Consultez le réseau PEUGEOT ou un atelier
qualifié.
Page 42 of 404
Contrôle de marche
40

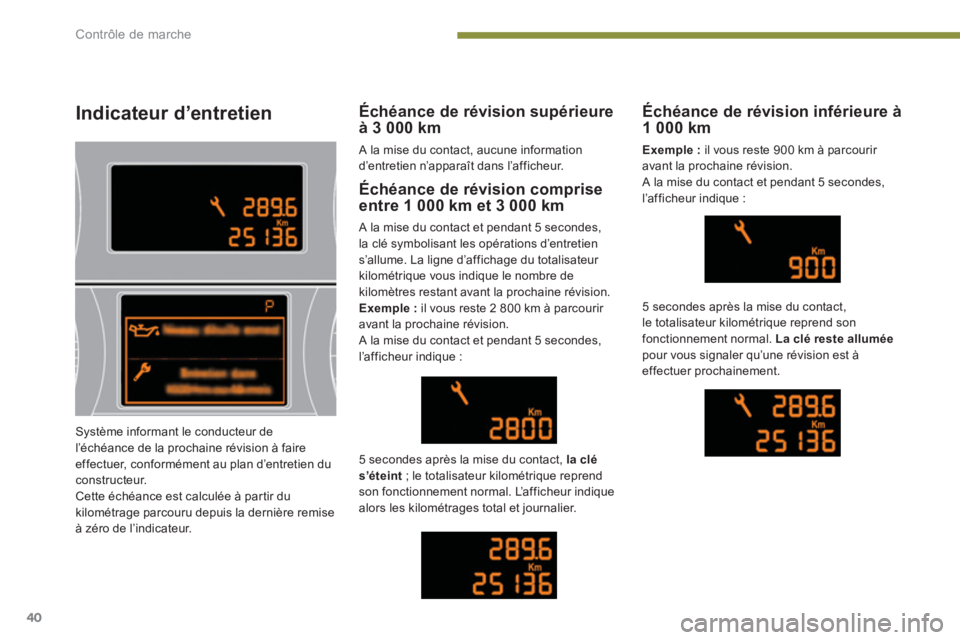

Indicateur d’entretien
Échéance de révision comprise
entre 1 000 km et 3 000 km
A la mise du contact et pendant 5 secondes,
la clé symbolisant les opérations d’entretien
s’allume. La ligne d’affichage du totalisateur
kilométrique vous indique le nombre de
kilomètres restant avant la prochaine révision.
Exemple :
il vous reste 2 800 km à parcourir
avant la prochaine révision.
A la mise du contact et pendant 5 secondes,
l’afficheur indique :
5 secondes après la mise du contact, la clé
s’éteint
; le totalisateur kilométrique reprend
son fonctionnement normal. L’afficheur indique
alors les kilométrages total et journalier.
Échéance de révision inférieure à
1 000 km
Exemple :
il vous reste 900 km à parcourir
avant la prochaine révision.
A la mise du contact et pendant 5 secondes,
l’afficheur indique :
5 secondes après la mise du contact,
le totalisateur kilométrique reprend son
fonctionnement normal. La clé reste allumée
pour vous signaler qu’une révision est à
effectuer prochainement.
Échéance de révision supérieure
à 3 000 km
A la mise du contact, aucune information
d’entretien n’apparaît dans l’afficheur.
Système informant le conducteur de
l’échéance de la prochaine révision à faire
effectuer, conformément au plan d’entretien du
constructeur.
Cette échéance est calculée à partir du
kilométrage parcouru depuis la dernière remise
à zéro de l’indicateur.
Page 43 of 404
1
Contrôle de marche
41

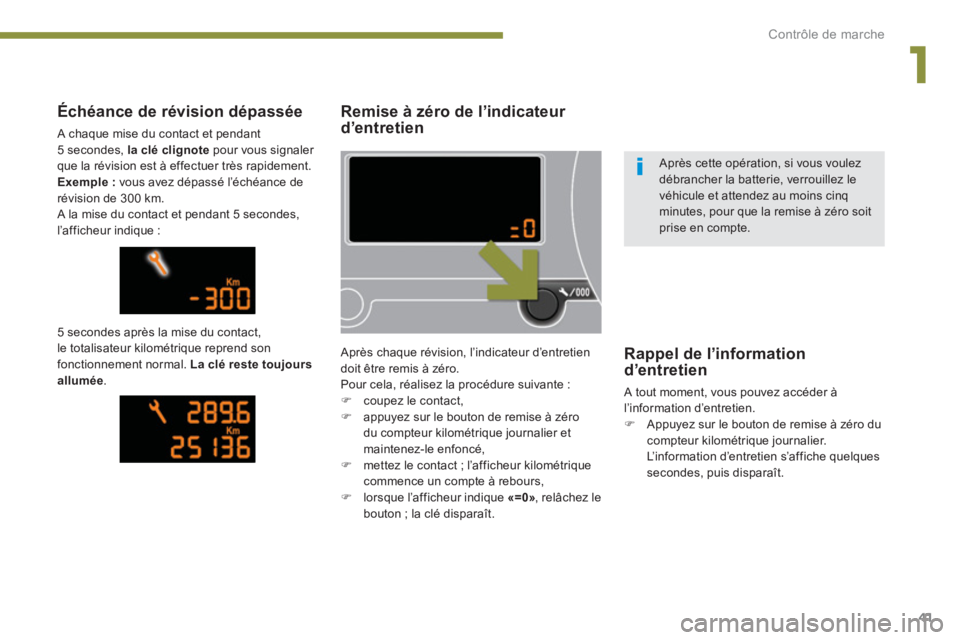

Remise à zéro de l’indicateur
d’entretien
Après chaque révision, l’indicateur d’entretien
doit être remis à zéro.
Pour cela, réalisez la procédure suivante :
)
coupez le contact,
)
appuyez sur le bouton de remise à zéro
du compteur kilométrique journalier et
maintenez-le enfoncé,
)
mettez le contact ; l’afficheur kilométrique
commence un compte à rebours,
)
lorsque l’afficheur indique «=0»
, relâchez le
bouton ; la clé disparaît.
Échéance de révision dépassée
A chaque mise du contact et pendant
5 secondes, la clé clignote
pour vous signaler
que la révision est à effectuer très rapidement.
Exemple :
vous avez dépassé l’échéance de
révision de 300 km.
A la mise du contact et pendant 5 secondes,
l’afficheur indique :
5 secondes après la mise du contact,
le totalisateur kilométrique reprend son
fonctionnement normal. La clé reste toujours
allumée
.
Rappel de l’information
d’entretien
A tout moment, vous pouvez accéder à
l’information d’entretien.
)
Appuyez sur le bouton de remise à zéro du
compteur kilométrique journalier.
L’information d’entretien s’affiche quelques
secondes, puis disparaît.
Après cette opération, si vous voulez
débrancher la batterie, verrouillez le
véhicule et attendez au moins cinq
minutes, pour que la remise à zéro soit
prise en compte.
Page 44 of 404
Contrôle de marche
42
Indicateur de niveau d’huile
moteur *
Sur les versions équipées d’une jauge
électrique, la conformité du niveau d’huile
moteur s’affiche quelques secondes au
combiné, à la mise du contact, après
l’information d’entretien.
Niveau d’huile correct
Manque d’huile
Dysfonctionnement de la jauge
En cas de dysfonctionnement de la jauge
électrique, le niveau d’huile moteur n’est plus
surveillé.
Tant que le système est défaillant, vous devez
contrôler le niveau d’huile moteur à l’aide de la
jauge manuelle (située dans le compartiment
moteur). Il est signalé par le clignotement de «OIL»
ou l’affichage du message «Niveau d’huile
incorrect» au combiné, accompagné de
l’allumage du témoin de service et d’un signal
sonore.
Si le manque d’huile est confirmé par la
vérification à la jauge manuelle, complétez
impérativement le niveau pour éviter la
détérioration du moteur.
Reportez-vous à la rubrique «Vérifications des
niveaux». Il est signalé par le clignotement de «OIL--»
ou
l’affichage du message «Mesure niveau d’huile
invalide» au combiné. Consultez le réseau
PEUGEOT ou un atelier qualifié.
Toute vérification de ce niveau n’est
valable que si le véhicule est sur un sol
horizontal, moteur à l’arrêt depuis plus
de 30 minutes.
*
Suivant version. Reportez-vous à la rubrique
«Vérifications des niveaux».
Page 45 of 404
1
Contrôle de marche
43

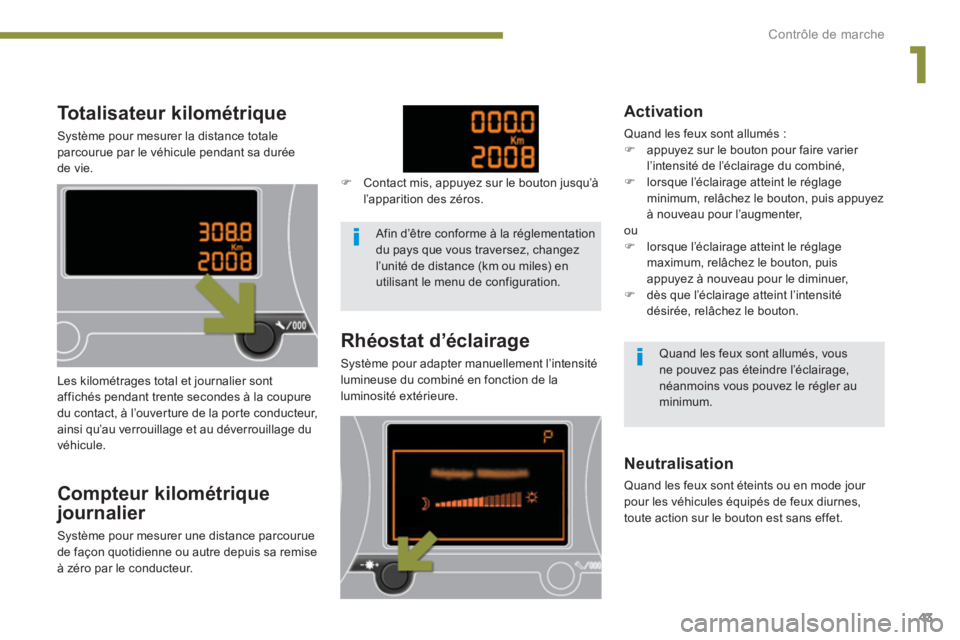

Totalisateur kilométrique
Système pour mesurer la distance totale
parcourue par le véhicule pendant sa durée
de vie.
Rhéostat d’éclairage
Système pour adapter manuellement l’intensité
lumineuse du combiné en fonction de la
luminosité extérieure. Les kilométrages total et journalier sont
affichés pendant trente secondes à la coupure
du contact, à l’ouverture de la porte conducteur,
ainsi qu’au verrouillage et au déverrouillage du
véhicule.
Compteur kilométrique
journalier
Système pour mesurer une distance parcourue
de façon quotidienne ou autre depuis sa remise
à zéro par le conducteur.
)
Contact mis, appuyez sur le bouton jusqu’à
l’apparition des zéros.
Neutralisation
Quand les feux sont éteints ou en mode jour
pour les véhicules équipés de feux diurnes,
toute action sur le bouton est sans effet.
Activation
Quand les feux sont allumés :
)
appuyez sur le bouton pour faire varier
l’intensité de l’éclairage du combiné,
)
lorsque l’éclairage atteint le réglage
minimum, relâchez le bouton, puis appuyez
à nouveau pour l’augmenter,
ou
)
lorsque l’éclairage atteint le réglage
maximum, relâchez le bouton, puis
appuyez à nouveau pour le diminuer,
)
dès que l’éclairage atteint l’intensité
désirée, relâchez le bouton.
Afin d’être conforme à la réglementation
du pays que vous traversez, changez
l’unité de distance (km ou miles) en
utilisant le menu de configuration.
Quand les feux sont allumés, vous
ne pouvez pas éteindre l’éclairage,
néanmoins vous pouvez le régler au
minimum.
Page 46 of 404
Écrans multifonctions
44
Il affiche les informations suivantes :
- l’heure,
- la date,
- la température extérieure * (celle-ci clignote
en cas de risque de verglas),
- l’affichage des messages d’alertes,
- l’ordinateur de bord (voir à la fin de la
rubrique).
Des messages d’aler te (ex : «Syst antipollu
défaillant») ou d’information (ex : «Coffre
ouvert») peuvent apparaître temporairement.
Certains peuvent être effacés en appuyant sur
la touche «ESC»
.

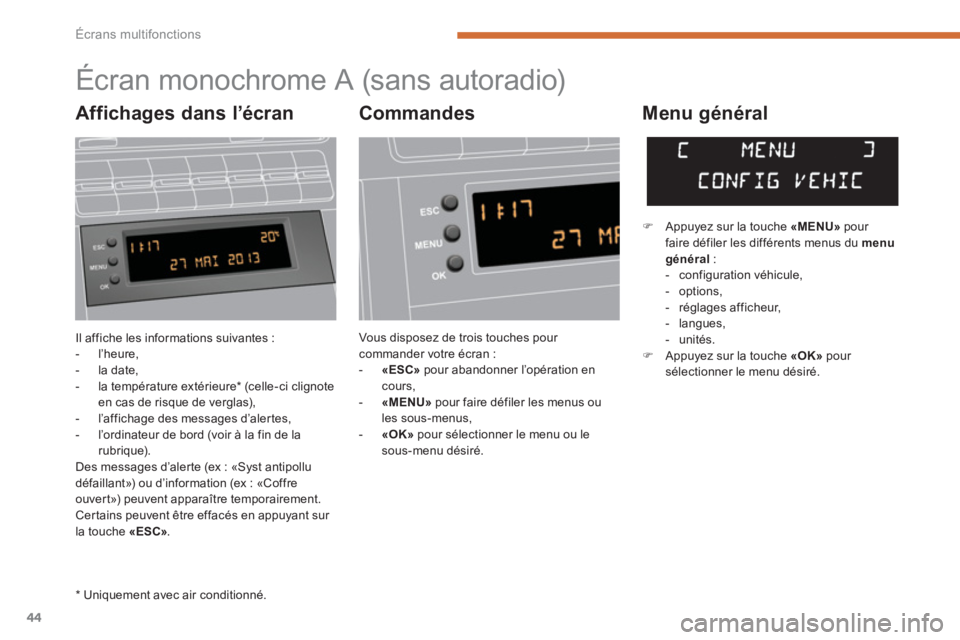

Écran monochrome A (sans autoradio)
Commandes
Menu général
Vous disposez de trois touches pour
commander votre écran :
- «ESC»
pour abandonner l’opération en
cours,
- «MENU»
pour faire défiler les menus ou
les sous-menus,
- «OK»
pour sélectionner le menu ou le
sous-menu désiré.
)
Appuyez sur la touche «MENU»
pour
faire défiler les différents menus du menu
général
:
- configuration véhicule,
- options,
- réglages afficheur,
- langues,
- unités.
)
Appuyez sur la touche «OK»
pour
sélectionner le menu désiré.
* Uniquement avec air conditionné.
Affichages dans l’écran
Page 47 of 404
2
Écrans multifonctions
45

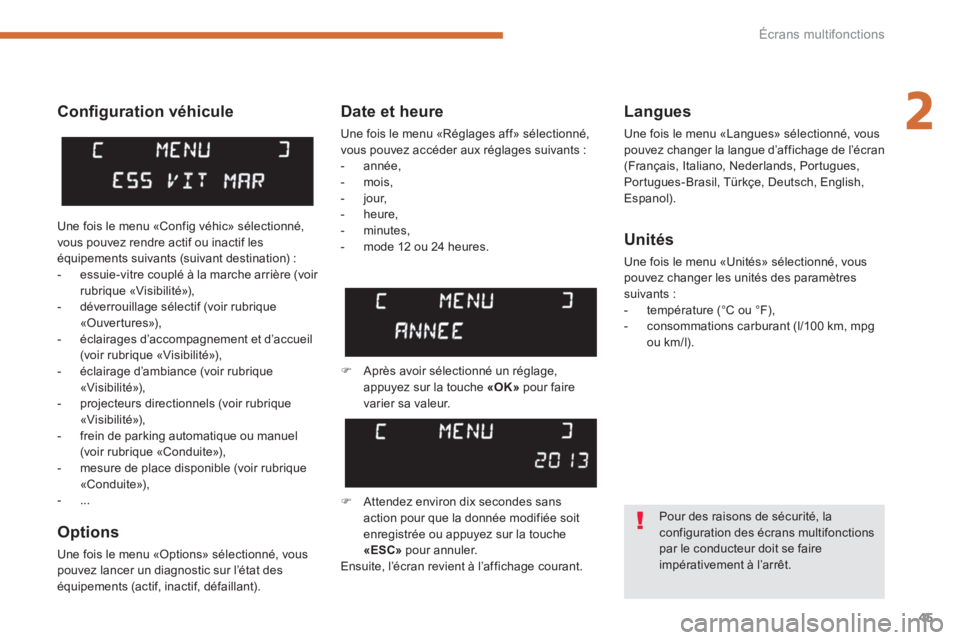

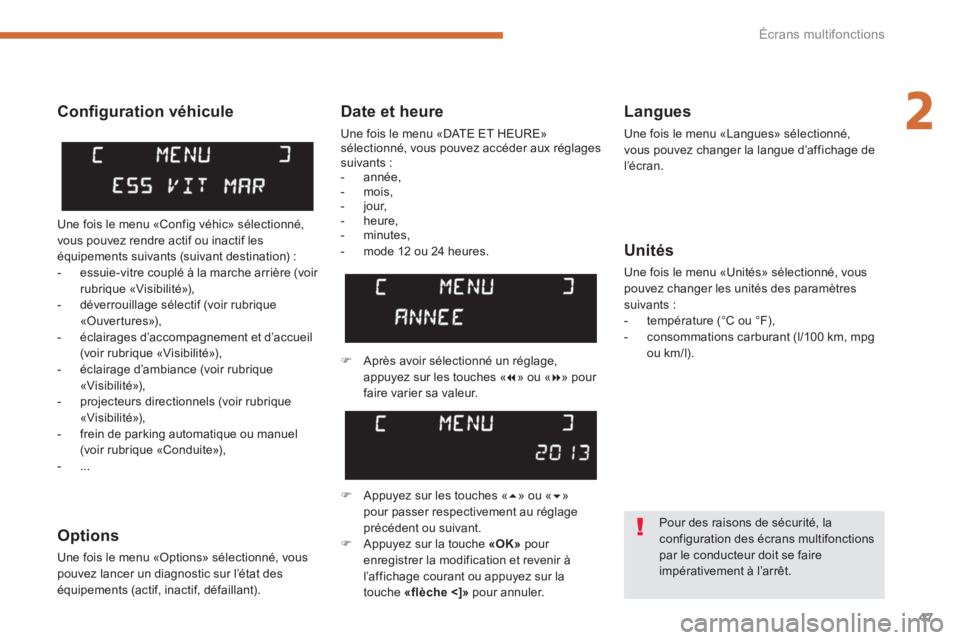

Confi guration véhicule
Options
Une fois le menu «Options» sélectionné, vous
pouvez lancer un diagnostic sur l’état des
équipements (actif, inactif, défaillant).
Langues
Une fois le menu «Langues» sélectionné, vous
pouvez changer la langue d’affichage de l’écran
(Français, Italiano, Nederlands, Portugues,
Portugues-Brasil, Türkçe, Deutsch, English,
Espanol).
Date et heure
Une fois le menu «Réglages aff» sélectionné,
vous pouvez accéder aux réglages suivants :
- année,
- mois,
- jour,
- heure,
- minutes,
- mode 12 ou 24 heures.
Unités
Une fois le menu «Unités» sélectionné, vous
pouvez changer les unités des paramètres
suivants :
- température (°C ou °F),
- consommations carburant (l/100 km, mpg
ou km/l).
)
Après avoir sélectionné un réglage,
appuyez sur la touche «OK»
pour faire
varier sa valeur.
)
Attendez environ dix secondes sans
action pour que la donnée modifiée soit
enregistrée ou appuyez sur la touche
«ESC»
pour annuler.
Ensuite, l’écran revient à l’affichage courant.
Une fois le menu «Config véhic» sélectionné,
vous pouvez rendre actif ou inactif les
équipements suivants (suivant destination) :
- essuie-vitre couplé à la marche arrière (voir
rubrique «Visibilité»),
- déverrouillage sélectif (voir rubrique
«Ouvertures»),
- éclairages d’accompagnement et d’accueil
(voir rubrique «Visibilité»),
- éclairage d’ambiance (voir rubrique
«Visibilité»),
- projecteurs directionnels (voir rubrique
«Visibilité»),
- frein de parking automatique ou manuel
(voir rubrique «Conduite»),
- mesure de place disponible (voir rubrique
«Conduite»),
- ...
Pour des raisons de sécurité, la
configuration des écrans multifonctions
par le conducteur doit se faire
impérativement à l’arrêt.
Page 48 of 404
Écrans multifonctions
46

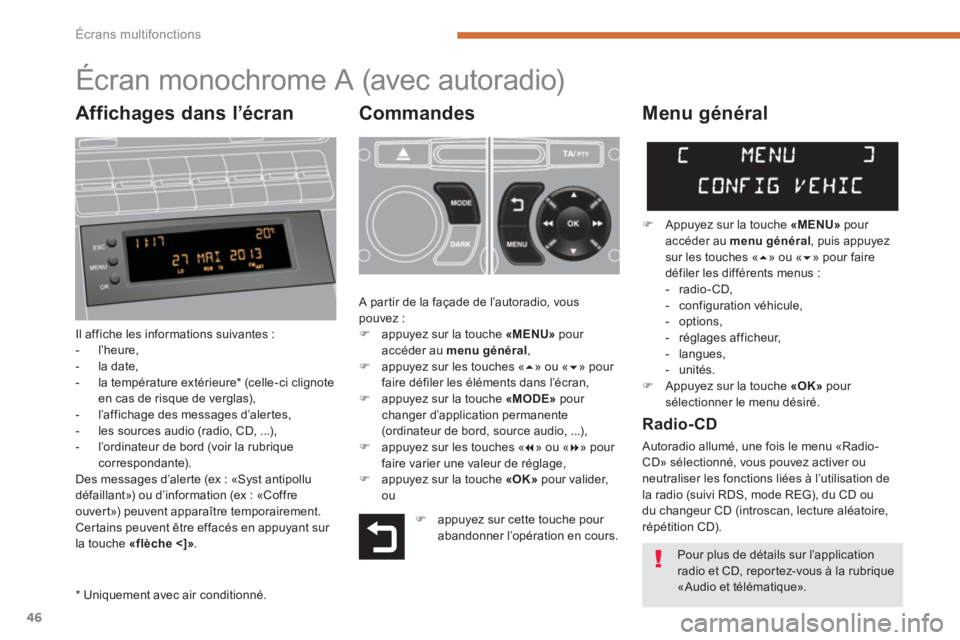

Écran monochrome A (avec autoradio)
Commandes
Il affiche les informations suivantes :
- l’heure,
- la date,
- la température extérieure * (celle-ci clignote
en cas de risque de verglas),
- l’affichage des messages d’alertes,
- les sources audio (radio, CD, ...),
- l’ordinateur de bord (voir la rubrique
correspondante).
Des messages d’aler te (ex : «Syst antipollu
défaillant») ou d’information (ex : «Coffre
ouvert») peuvent apparaître temporairement.
Certains peuvent être effacés en appuyant sur
la touche «flèche < ]»
.
Menu général
)
Appuyez sur la touche «MENU»
pour
accéder au menu général
, puis appuyez
sur les touches «
» ou «
» pour faire
défiler les différents menus :
- radio-CD,
- configuration véhicule,
- options,
- réglages afficheur,
- langues,
- unités.
)
Appuyez sur la touche «OK»
pour
sélectionner le menu désiré. A partir de la façade de l’autoradio, vous
pouvez :
)
appuyez sur la touche «MENU»
pour
accéder au menu général
,
)
appuyez sur les touches «
» ou «
» pour
faire défiler les éléments dans l’écran,
)
appuyez sur la touche «MODE»
pour
changer d’application permanente
(ordinateur de bord, source audio, ...),
)
appuyez sur les touches «
» ou «
» pour
faire varier une valeur de réglage,
)
appuyez sur la touche «OK»
pour valider,
ou
Radio-CD
Autoradio allumé, une fois le menu «Radio-
CD» sélectionné, vous pouvez activer ou
neutraliser les fonctions liées à l’utilisation de
la radio (suivi RDS, mode REG), du CD ou
du changeur CD (introscan, lecture aléatoire,
répétition CD).
)
appuyez sur cette touche pour
abandonner l’opération en cours.
* Uniquement avec air conditionné.
Pour plus de détails sur l’application
radio et CD, reportez-vous à la rubrique
«Audio et télématique».
Affichages dans l’écran
Page 49 of 404
2
Écrans multifonctions
47
Date et heure
Une fois le menu «DATE ET HEURE»
sélectionné, vous pouvez accéder aux réglages
suivants :
- année,
- mois,
- jour,
- heure,
- minutes,
- mode 12 ou 24 heures.
Langues
Une fois le menu «Langues» sélectionné,
vous pouvez changer la langue d’affichage de
l’écran.
Unités
Une fois le menu «Unités» sélectionné, vous
pouvez changer les unités des paramètres
suivants :
- température (°C ou °F),
- consommations carburant (l/100 km, mpg
ou km/l).
)
Après avoir sélectionné un réglage,
appuyez sur les touches «
» ou «
» pour
faire varier sa valeur.
)
Appuyez sur les touches «
» ou «
»
pour passer respectivement au réglage
précédent ou suivant.
)
Appuyez sur la touche «OK»
pour
enregistrer la modification et revenir à
l’affichage courant ou appuyez sur la
touche «flèche < ]»
pour annuler.
Confi guration véhicule
Une fois le menu «Config véhic» sélectionné,
vous pouvez rendre actif ou inactif les
équipements suivants (suivant destination) :
- essuie-vitre couplé à la marche arrière (voir
rubrique «Visibilité»),
- déverrouillage sélectif (voir rubrique
«Ouvertures»),
- éclairages d’accompagnement et d’accueil
(voir rubrique «Visibilité»),
- éclairage d’ambiance (voir rubrique
«Visibilité»),
- projecteurs directionnels (voir rubrique
«Visibilité»),
- frein de parking automatique ou manuel
(voir rubrique «Conduite»),
- ...
Options
Une fois le menu «Options» sélectionné, vous
pouvez lancer un diagnostic sur l’état des
équipements (actif, inactif, défaillant).
Pour des raisons de sécurité, la
configuration des écrans multifonctions
par le conducteur doit se faire
impérativement à l’arrêt.
Page 50 of 404
Écrans multifonctions
48

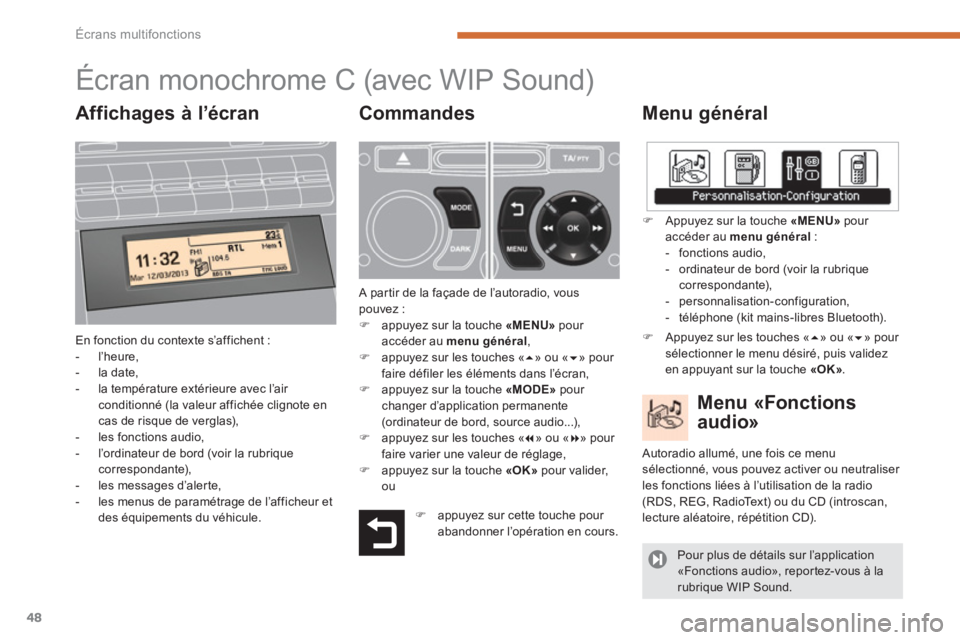

Écran monochrome C
(avec WIP Sound)
Menu général
En fonction du contexte s’affichent :
- l’heure,
- la date,
- la température extérieure avec l’air
conditionné (la valeur affichée clignote en
cas de risque de verglas),
- les fonctions audio,
- l’ordinateur de bord (voir la rubrique
correspondante),
- les messages d’alerte,
- les menus de paramétrage de l’afficheur et
des équipements du véhicule.
Menu «Fonctions
audio»
Commandes
A partir de la façade de l’autoradio, vous
pouvez :
)
appuyez sur la touche «MENU»
pour
accéder au menu général
,
)
appuyez sur les touches «
» ou «
» pour
faire défiler les éléments dans l’écran,
)
appuyez sur la touche «MODE»
pour
changer d’application permanente
(ordinateur de bord, source audio...),
)
appuyez sur les touches «
» ou «
» pour
faire varier une valeur de réglage,
)
appuyez sur la touche «OK»
pour valider,
ou
)
Appuyez sur la touche «MENU»
pour
accéder au menu général
:
- fonctions audio,
- ordinateur de bord (voir la rubrique
correspondante),
- personnalisation-configuration,
- téléphone (kit mains-libres Bluetooth).
Autoradio allumé, une fois ce menu
sélectionné, vous pouvez activer ou neutraliser
les fonctions liées à l’utilisation de la radio
(RDS, REG, RadioText) ou du CD (introscan,
lecture aléatoire, répétition CD).
)
appuyez sur cette touche pour
abandonner l’opération en cours.
)
Appuyez sur les touches «
» ou «
» pour
sélectionner le menu désiré, puis validez
en appuyant sur la touche «OK»
.
Pour plus de détails sur l’application
«Fonctions audio», repor tez-vous à la
rubrique WIP Sound.
Affichages à l’écran
