Page 141 of 404

7
Bezpečnost dětí
139

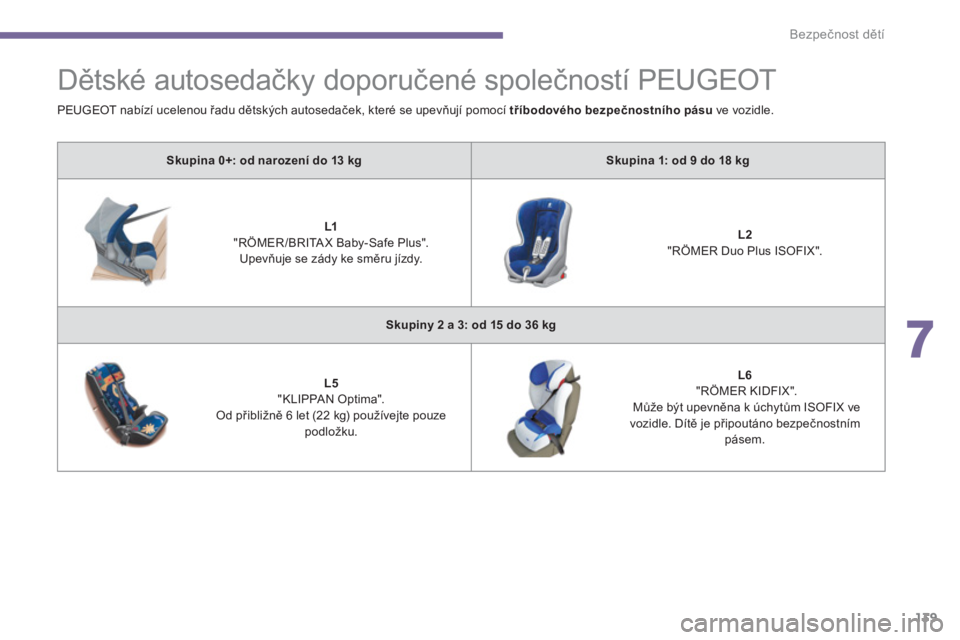

Dětské autosedačky doporučené společností PEUGEOT
Skupina 0+: od narození do 13 kg
Skupina 1: od 9 do 18 kg
L1
"RÖMER /BRITA X Baby-Safe Plus".
Upevňuje se zády ke směru jízdy.
L2
"RÖMER Duo Plus ISOFIX".
Skupiny 2 a 3: od 15 do 36 kg
L5
"KLIPPAN Optima".
Od přibližně 6 let (22 kg) používejte pouze
podložku.
L6
"RÖMER KIDFIX".
Může být upevněna k úchytům ISOFIX ve
vozidle. Dítě je připoutáno bezpečnostním
pásem. PEUGEOT nabízí ucelenou řadu dětských autosedaček, které se upevňují pomocí tříbodového bezpečnostního pásu
ve vozidle.
Page 142 of 404

Bezpečnost dětí
140

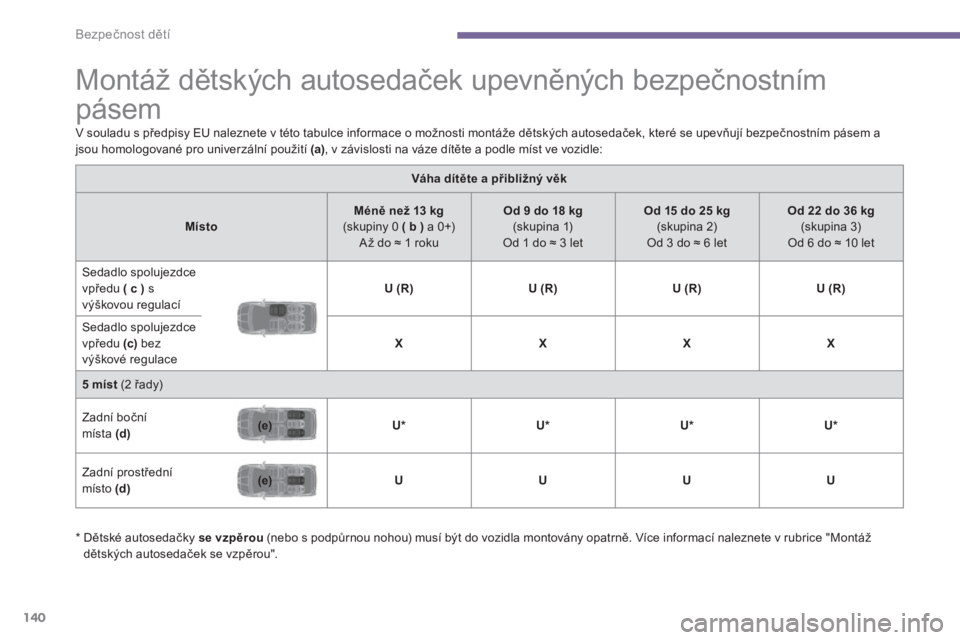

Montáž dětských autosedaček upevněných bezpečnostním
pásem
V souladu s předpisy EU naleznete v této tabulce informace o možnosti montáže dětských autosedaček, které se upevňují bezpečnostním pásem a
jsou homologované pro univerzální použití (
a
)
, v závislosti na váze dítěte a podle míst ve vozidle:
Váha dítěte a přibližný věk
Místo
Méně než 13 kg
(skupiny 0 (
b
)
a 0+)
Až do ≈ 1 roku
Od 9 do 18 kg
(skupina 1)
Od 1 do ≈ 3 let
Od 15 do 25 kg
(skupina 2)
Od 3 do ≈ 6 let
Od 22 do 36 kg
(skupina 3)
Od 6 do ≈ 10 let
Sedadlo spolujezdce
vpředu (
c
)
s
výškovou regulací
U (R)
U (R)
U (R)
U (R)
Sedadlo spolujezdce
vpředu (c)
bez
výškové regulace
X
X
X
X
5 míst
(2 řady)
Zadní boční
místa (d)
(e)
U
*
U
*
U
*
U
*
Zadní prostřední
místo (d)
(e)
U
U
U
U
*
Dětské autosedačky se
vzpěrou
(nebo s podpůrnou nohou) musí být do vozidla montovány opatrně. Více informací naleznete v rubrice "Montáž
dětských autosedaček se vzpěrou".
Page 143 of 404

7
Bezpečnost dětí
141
Před montáží dětské autosedačky
s opěradlem na jedno z míst
spolucestujících vyjměte a uložte
opěrku hlavy daného sedadla. Po
odmontování dětské autosedačky
umístěte opěrku hlavy zpět.

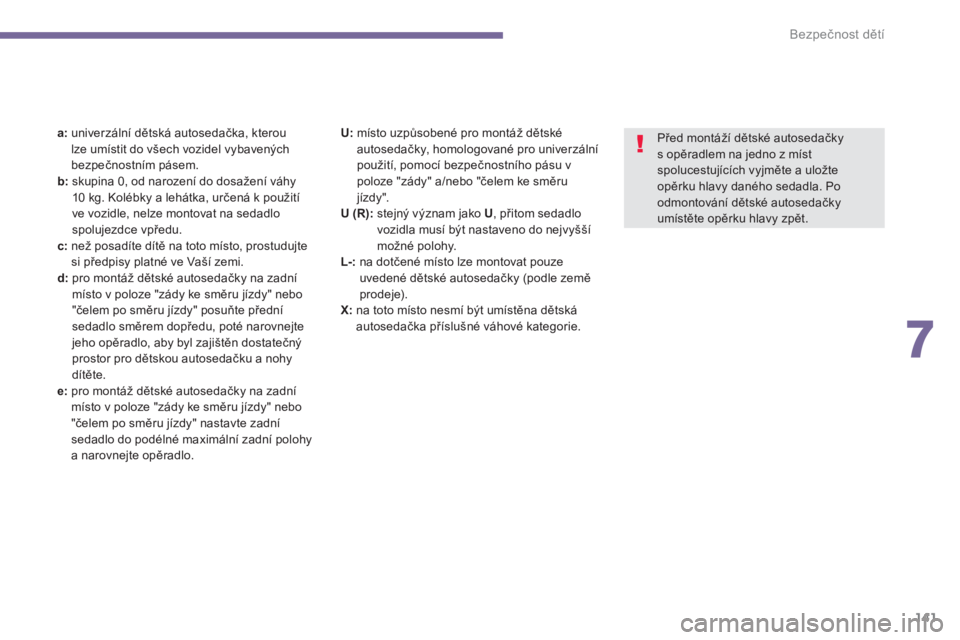

a:
univerzální dětská autosedačka, kterou
lze umístit do všech vozidel vybavených
bezpečnostním pásem.
b
:
skupina 0, od narození do dosažení váhy
10 kg. Kolébky a lehátka, určená k použití
ve vozidle, nelze montovat na sedadlo
spolujezdce vpředu.
c
:
než posadíte dítě na toto místo, prostudujte
si předpisy platné ve Vaší zemi.
d:
pro montáž dětské autosedačky na zadní
místo v poloze "zády ke směru jízdy" nebo
"čelem po směru jízdy" posuňte přední
sedadlo směrem dopředu, poté narovnejte
jeho opěradlo, aby byl zajištěn dostatečný
prostor pro dětskou autosedačku a nohy
dítě
te.
e:
pro montáž dětské autosedačky na zadní
místo v poloze "zády ke směru jízdy" nebo
"čelem po směru jízdy" nastavte zadní
sedadlo do podélné maximální zadní polohy
a narovnejte opěradlo.
U
:
místo uzpůsobené pro montáž dětské
autosedačky, homologované pro univerzální
použití, pomocí bezpečnostního pásu v
poloze "zády" a/nebo "čelem ke směru
jízdy".
U (R):
stejný význam jako U
, přitom sedadlo
vozidla musí být nastaveno do nejvyšší
možné polohy.
L-:
na dotčené místo lze montovat pouze
uvedené dětské autosedačky (podle země
prodeje).
X:
na toto místo nesmí být umístěna dětská
autosedačka příslušné váhové kategorie.
Page 144 of 404

Bezpečnost dětí
142

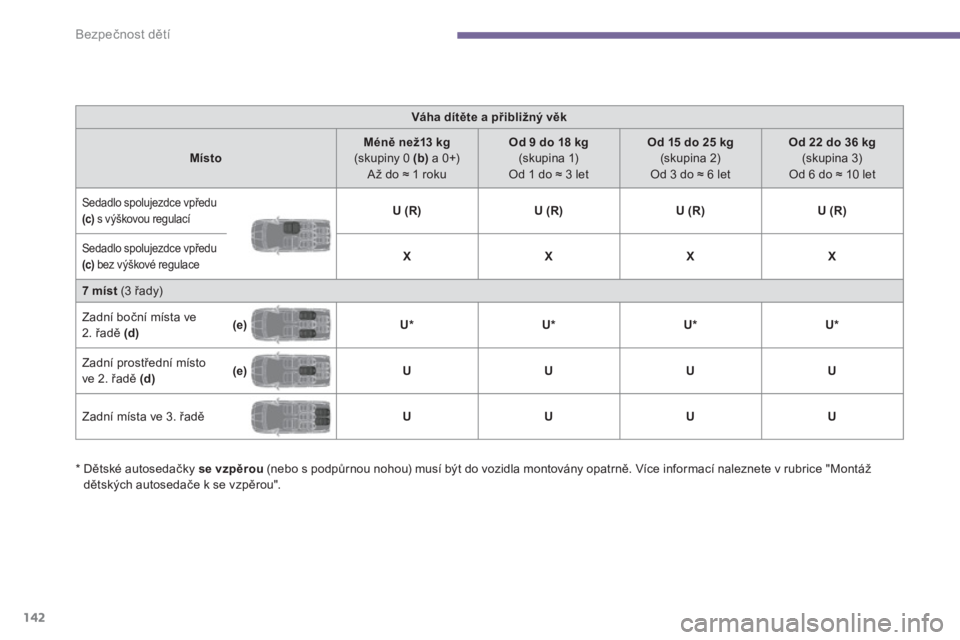

Váha dítěte a přibližný věk
Místo
Méně než13 kg
(skupiny 0 (b)
a 0+)
Až do ≈ 1 roku
Od 9 do 18 kg
(skupina 1)
Od 1 do ≈ 3 let
Od 15 do 25 kg
(skupina 2)
Od 3 do ≈ 6 let
Od 22 do 36 kg
(skupina 3)
Od 6 do ≈ 10 let
Sedadlo spolujezdce vpředu
(c)
s výškovou regulací
U (R)
U (R)
U (R)
U (R)
Sedadlo spolujezdce vpředu
(c)
bez výškové regulace
X
X
X
X
7 míst
(3 řady)
Zadní boční místa ve
2. řadě (d)
(e)
U
*
U
*
U
*
U
*
Zadní prostřední místo
ve 2. řadě (d)
(e)
U
U
U
U
Zadní místa ve 3. řadě
U
U
U
U
* Dětské autosedačky se
vzpěrou
(nebo s podpůrnou nohou) musí být do vozidla montovány opatrně. Více informací naleznete v rubrice "Montáž
dětských autosedače k se vzpěrou".
Page 145 of 404

7
Bezpečnost dětí
143

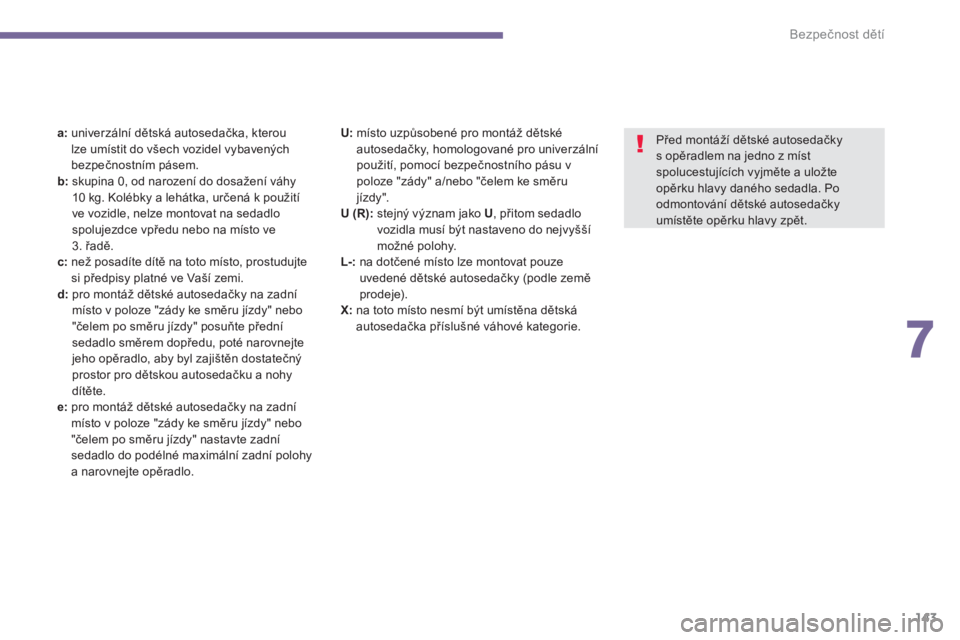

a:
univerzální dětská autosedačka, kterou
lze umístit do všech vozidel vybavených
bezpečnostním pásem.
b:
skupina 0, od narození do dosažení váhy
10 kg. Kolébky a lehátka, určená k použití
ve vozidle, nelze montovat na sedadlo
spolujezdce vpředu nebo na místo ve
3. řadě.
c:
než posadíte dítě na toto místo, prostudujte
si předpisy platné ve Vaší zemi.
d:
pro montáž dětské autosedačky na zadní
místo v poloze "zády ke směru jízdy" nebo
"čelem po směru jízdy" posuňte přední
sedadlo směrem dopředu, poté narovnejte
jeho opěradlo, aby byl zajištěn dostatečný
prostor pro dětskou autosedačku a nohy
dítěte.
e:
pro montáž dětské autosedačky na zadní
místo v poloze "zády ke směru jízdy" nebo
"čelem po směru jízdy" nastavte zadní
sedadlo do podélné maximální zadní polohy
a narovnejte opěradlo.
Před montáží dětské autosedačky
s opěradlem na jedno z míst
spolucestujících vyjměte a uložte
opěrku hlavy daného sedadla. Po
odmontování dětské autosedačky
umístěte opěrku hlavy zpět.
U:
místo uzpůsobené pro montáž dětské
autosedačky, homologované pro univerzální
použití, pomocí bezpečnostního pásu v
poloze "zády" a/nebo "čelem ke směru
jízdy".
U (R):
stejný význam jako U
, přitom sedadlo
vozidla musí být nastaveno do nejvyšší
možné polohy.
L-:
na dotčené místo lze montovat pouze
uvedené dětské autosedačky (podle země
prodeje).
X:
na toto místo nesmí být umístěna dětská
autosedačka příslušné váhové kategorie.
Page 146 of 404

Bezpečnost dětí
144

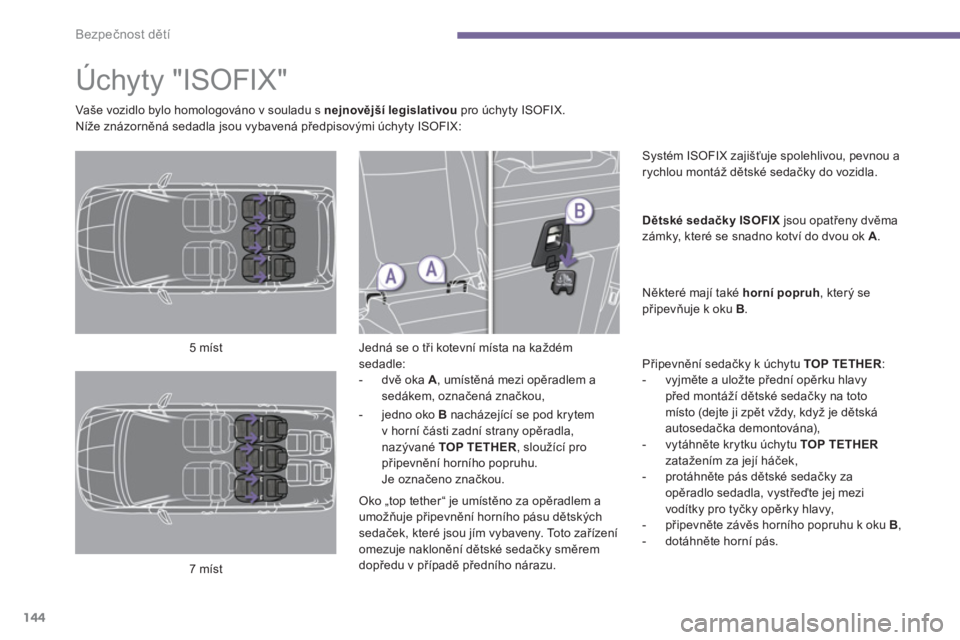

Úchyty "ISOFIX"
Jedná se o tři kotevní místa na každém
sedadle:
- dvě oka A
, umístěná mezi opěradlem a
sedákem, označená značkou,
Systém ISOFIX zajišťuje spolehlivou, pevnou a
rychlou montáž dětské sedačky do vozidla.
Dětské sedačky ISOFIX
jsou opatřeny dvěma
zámky, které se snadno kotví do dvou ok A
.
Některé mají také horní popruh
, který se
připevňuje k oku B
.
Připevnění sedačky k úchytu TOP TETHER
:
- vyjměte a uložte přední opěrku hlavy
před montáží dětské sedačky na toto
místo (dejte ji zpět vždy, když je dětská
autosedačka demontována),
- vytáhněte krytku úchytu TOP TETHER
zatažením za její háček,
- protáhněte pás dětské sedačky za
opěradlo sedadla, vystřeďte jej mezi
vodítky pro tyčky opěrky hlavy,
- připevněte závěs horního popruhu k oku B
,
- dotáhněte horní pás.
5 míst
7 míst
Vaše vozidlo bylo homologováno v souladu s nejnovější legislativou
pro úchyty ISOFIX.
Níže znázorněná sedadla jsou vybavená předpisovými úchyty ISOFIX:
- jedno oko B
nacházející se pod krytem
v horní části zadní strany opěradla,
nazývané TOP TETHER
, sloužící pro
připevnění horního popruhu.
Je označeno značkou.
Oko „top tether“ je umístěno za opěradlem a
umožňuje připevnění horního pásu dětských
sedaček, které jsou jím vybaveny. Toto zařízení
omezuje naklonění dětské sedačky směrem
dopředu v případě předního nárazu.
Page 147 of 404

7
Bezpečnost dětí
145

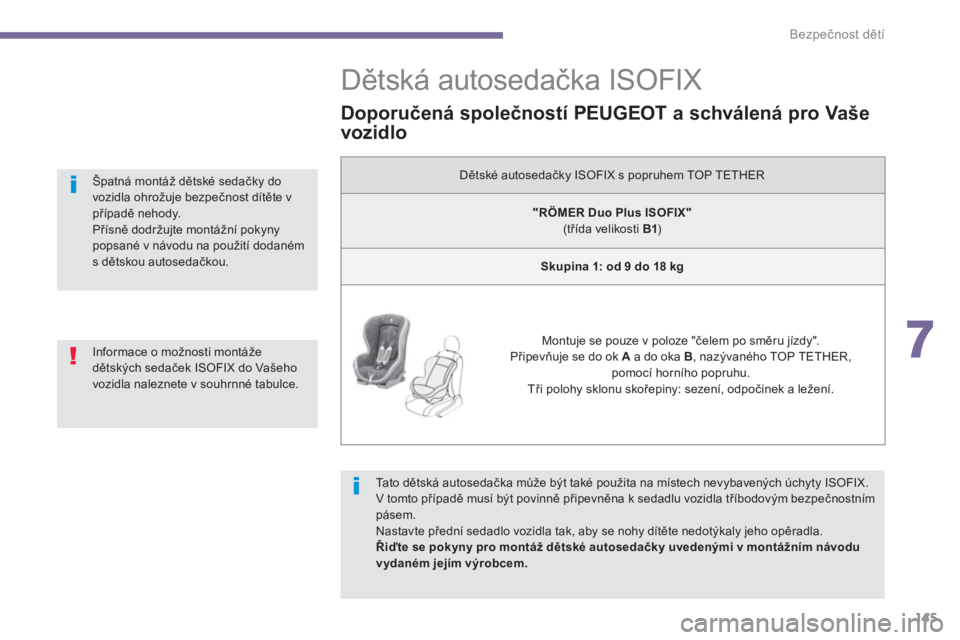

Dětská autosedačka ISOFIX
Ta t o dětská autosedačka může být také použita na místech nevybavených úchyty ISOFIX.
V tomto případě musí být povinně připevněna k sedadlu vozidla tříbodovým bezpečnostním
pásem.
Nastavte přední sedadlo vozidla tak, aby se nohy dítěte nedotýkaly jeho opěradla.
Řiďte se pokyny pro montáž dětské autosedačky uvedenými v montážním návodu
vydaném jejím výrobcem.
Informace o možnosti montáže
dětských sedaček ISOFIX do Vašeho
vozidla naleznete v souhrnné tabulce.
Špatná montáž dětské sedačky do
vozidla ohrožuje bezpečnost dítěte v
případě nehody.
Přísně dodržujte montážní pokyny
popsané v návodu na použití dodaném
s dětskou autosedačkou.
Doporučená společností PEUGEOT a schválená pro Vaše
vozidlo
Dětské autosedačky ISOFIX s popruhem TOP TETHER
"RÖMER Duo Plus ISOFIX"
(třída velikosti B1
)
Skupina 1: od 9 do 18 kg
Montuje se pouze v poloze "čelem po směru jízdy".
Připevňuje se do ok A
a do oka B
, nazývaného TOP TETHER,
pomocí horního popruhu.
Tři polohy sklonu skořepiny: sezení, odpočinek a ležení.
Page 148 of 404

Bezpečnost dětí
146

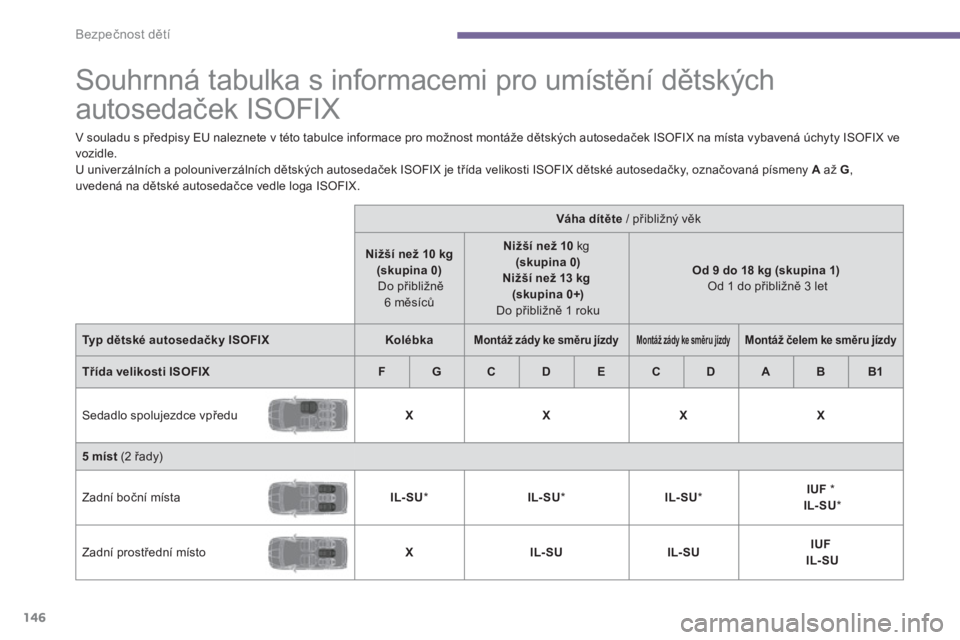

Souhrnná tabulka s informacemi pro umístění dětských
autosedaček ISOFIX
V souladu s předpisy EU naleznete v této tabulce informace pro možnost montáže dětských autosedaček ISOFIX na místa vybavená úchyty ISOFIX ve
vozidle.
U univerzálních a polouniverzálních dětských autosedaček ISOFIX je třída velikosti ISOFIX dětské autosedačky, označovaná písmeny A
až G
,
uvedená na dětské autosedačce vedle loga ISOFIX.
Váha dítěte / přibližný věk
Nižší než 10 kg
(skupina 0)
Do přibližně
6 měsíců
Nižší než 10
kg
(skupina 0)
Nižší než 13 kg
(skupina 0+)
D o přibližně
1 roku
Od 9 do 18 kg (skupina 1)
Od 1 do přibližně 3 let
Typ dětské autosedačky ISOFIX
Kolébka
Montáž zády ke směru jízdy
Montáž zády ke směru jízdy
Montáž čelem ke směru jízdy
Třída velikosti ISOFIX
F
G
C
D
E
C
D
A
B
B1
Sedadlo spolujezdce vpředu
X
X
X
X
5 míst
(2 řady)
Zadní boční místa
IL-SU
*
IL-SU
*
IL-SU
*
IUF
*
IL-SU
*
Zadní prostřední místo
X
IL-SU
IL-SU
IUF
IL-SU
Page 149 of 404

7
Bezpečnost dětí
147

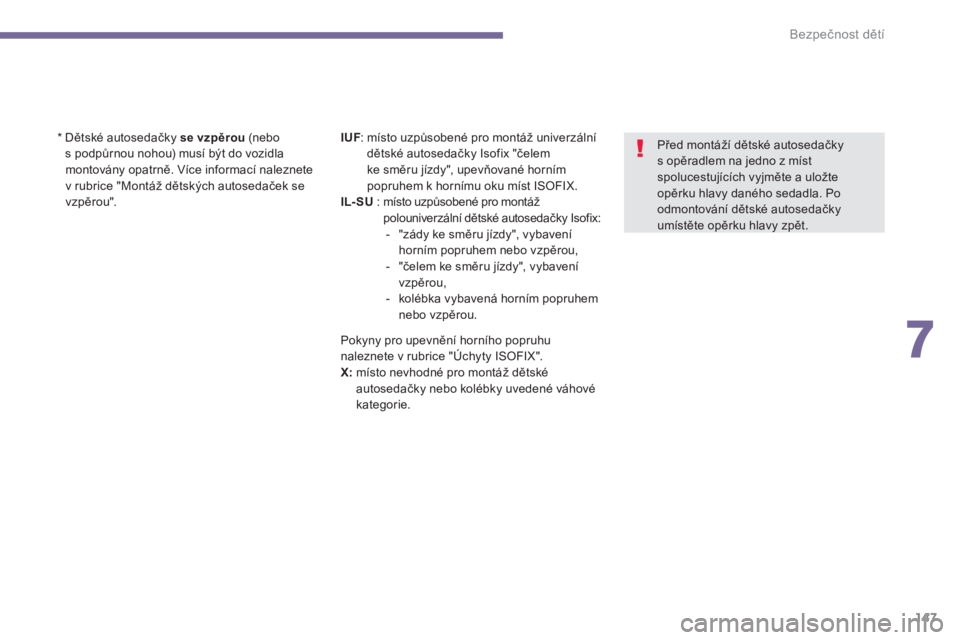

Před montáží dětské autosedačky
s opěradlem na jedno z míst
spolucestujících vyjměte a uložte
opěrku hlavy daného sedadla. Po
odmontování dětské autosedačky
umístěte opěrku hlavy zpět.
*
Dětské autosedačky se
vzpěrou
(nebo
s podpůrnou nohou) musí být do vozidla
montovány opatrně. Více informací naleznete
v rubrice "Montáž dětských autosedaček se
vzpěrou".
IUF
: místo uzpůsobené pro montáž univerzální
dětské autosedačky Isofix "čelem
ke směru jízdy", upevňované horním
popruhem k hornímu oku míst ISOFIX.
IL-SU
: místo uzpůsobené pro montáž
polouniverzální dětské autosedačky Isofix:
- "zády ke směru jízdy", vybavení
horním popruhem nebo vzpěrou,
- "
čelem ke směru jízdy", vybavení
vzpěrou,
- kolébka vybavená horním popruhem
nebo vzpěrou.
Pokyny pro upevnění horního popruhu
naleznete v rubrice "Úchyty ISOFIX".
X:
místo nevhodné pro montáž dětské
autosedačky nebo kolébky uvedené váhové
kategorie.
Page 150 of 404

Bezpečnost dětí
148
Váha dítěte /
přibližný věk
Méně než 10 kg
(skupina 0)
A ž do přibližně
6 měsíců
Méně než 10 kg
(skupina 0)
Méně než 13 kg
(skupina 0+)
Do přibližně 1 roku
Od 9 do 18 kg (skupina 1)
Od 1 do přibližně 3 let
Typ dětské sedačky ISOFIX
Kolébka
Montáž zády ke směru jízdy
Montáž zády ke směru jízdy
Montáž čelem ke směru jízdy
Třída velikosti ISOFIX
F
G
C
D
E
C
D
A
B
B1
Sedadlo spolujezdce vpředu
X
X
X
X
7 míst
(3 řady)
Zadní boční sedadla ve
2. řadě
IL-SU
*
IL-SU
*
IL-SU
*
IUF
*
IL-SU *
Zadní prostřední sedadlo ve
2. řadě
X
IL-SU
IL-SU
IUF
IL-SU
Zadní místa ve
3. řadě
Ne ISOFIX
