PEUGEOT 5008 2014 Návod na použití (in Czech)
Manufacturer: PEUGEOT, Model Year: 2014, Model line: 5008, Model: PEUGEOT 5008 2014Pages: 404, velikost PDF: 43.98 MB
Page 51 of 404
2
Vícefunkční obrazovky
49

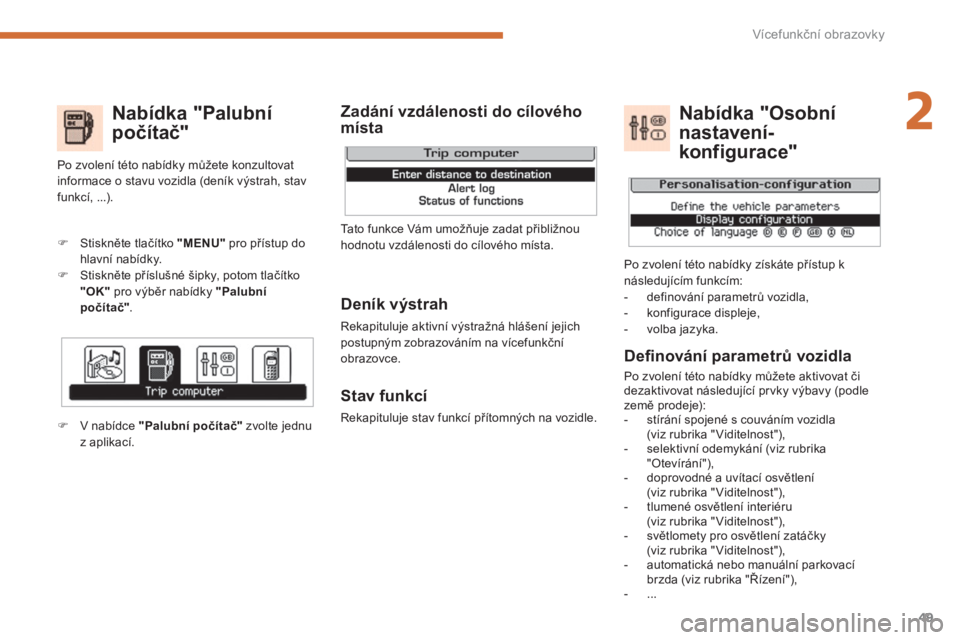

Nabídka "Palubní
počítač"
Deník výstrah
Rekapituluje aktivní výstražná hlášení jejich
postupným zobrazováním na vícefunkční
obrazovce.
Stav funkcí
Rekapituluje stav funkcí přítomných na vozidle.
)
Stiskněte tlačítko "MENU"
pro přístup do
hlavní nabídky.
)
Stiskněte příslušné šipky, potom tlačítko
"OK"
pro výběr nabídky "Palubní
počítač"
.
Po zvolení této nabídky můžete konzultovat
informace o stavu vozidla (deník výstrah, stav
funkcí, ...).
Defi nování parametrů vozidla
Po zvolení této nabídky můžete aktivovat či
dezaktivovat následující pr vky výbavy (podle
země prodeje):
- stírání spojené s couváním vozidla
(viz rubrika " Viditelnost"),
- selektivní odemykání (viz rubrika
"Otevírání"),
- doprovodné a uvítací osvětlení
(viz rubrika " Viditelnost"),
- tlumené osvětlení interiéru
(viz rubrika " Viditelnost"),
- světlomety pro osvětlení zatáčky
(viz rubrika " Viditelnost"),
- automatická nebo manuální parkovací
brzda (viz rubrika "Řízení"),
- ...
Nabídka "Osobní
nastavení-
konfigurace"
Po zvolení této nabídky získáte přístup k
následujícím funkcím:
- definování parametrů vozidla,
- konfigurace displeje,
- volba jazyka.
)
V nabídce "Palubní počítač"
zvolte jednu
z aplikací.
Tato funkce Vám umožňuje zadat přibližnou
hodnotu vzdálenosti do cílového místa.
Zadání vzdálenosti do cílového
místa
Page 52 of 404
Vícefunkční obrazovky
50

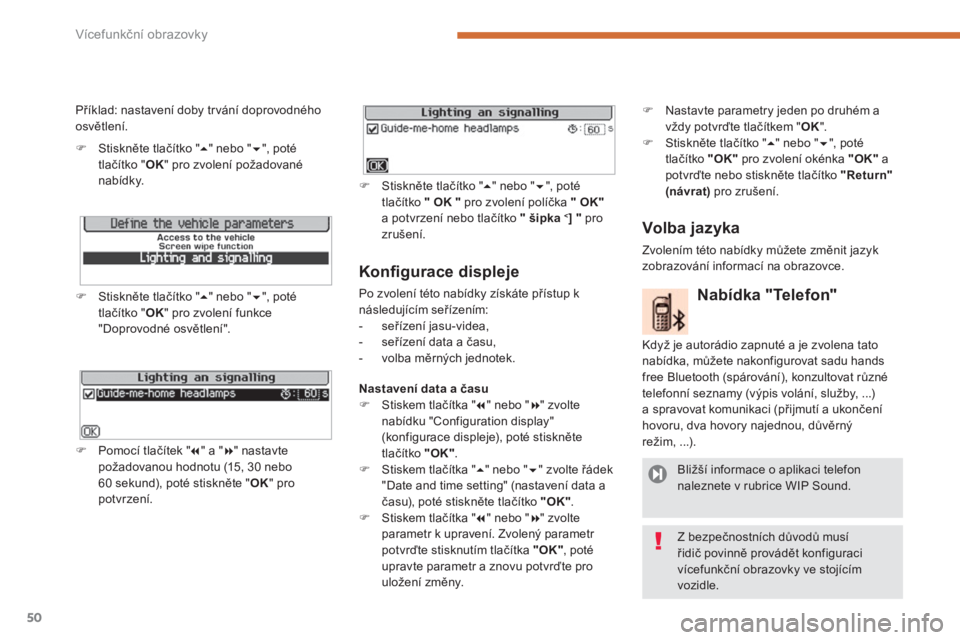

Konfi gurace displeje
Po zvolení této nabídky získáte přístup k
následujícím seřízením:
- seřízení jasu-videa,
- seřízení data a času,
- volba měrných jednotek.
Nastavení data a času
)
Stiskem tlačítka "
" nebo "
" zvolte
nabídku "Configuration display"
(konfigurace displeje), poté stiskněte
tlačítko "OK"
.
)
Stiskem tlačítka "
" nebo "
" zvolte řádek
"Date and time setting" (nastavení data a
času), poté stiskněte tlačítko "OK"
.
)
Stiskem tlačítka "
" nebo "
" zvolte
parametr k upravení. Zvolený parametr
potvrďte stisknutím tlačítka "OK"
, poté
upravte parametr a znovu potvrďte pro
uložení změny.
Příklad: nastavení doby tr vání doprovodného
osvětlení.
)
Stiskněte tlačítko "
" nebo "
", poté
tlačítko " OK
" pro zvolení požadované
nabídky.
)
Stiskněte tlačítko "
" nebo "
", poté
tlačítko " OK
" pro zvolení funkce
"Doprovodné osvětlení".
)
Pomocí tlačítek "
" a "
" nastavte
požadovanou hodnotu (15, 30 nebo
60 sekund), poté stiskněte " OK
" pro
potvrzení.
)
Stiskněte tlačítko "
" nebo "
", poté
tlačítko "
OK
"
pro zvolení políčka "
OK"
a potvrzení nebo tlačítko "
šipka
<]
"
pro
zrušení.
Nabídka "Telefon"
Když je autorádio zapnuté a je zvolena tato
nabídka, můžete nakonfigurovat sadu hands
free Bluetooth (spárování), konzultovat různé
telefonní seznamy (výpis volání, služby, ...)
a spravovat komunikaci (přijmutí a ukončení
hovoru, dva hovory najednou, důvěrný
režim, ...).
Bližší informace o aplikaci telefon
naleznete v rubrice WIP Sound.
Z bezpečnostních důvodů musí
řidič povinně provádět konfiguraci
vícefunkční obrazovky ve stojícím
vozidle.
Volba jazyka
Zvolením této nabídky můžete změnit jazyk
zobrazování informací na obrazovce.
)
Nastavte parametry jeden po druhém a
vždy potvrďte tlačítkem " OK
".
)
Stiskněte tlačítko "
" nebo "
", poté
tlačítko "OK"
pro zvolení okénka "OK"
a
potvrďte nebo stiskněte tlačítko "Return"
(návrat)
pro zrušení.
Page 53 of 404
2
Vícefunkční obrazovky
51
Po vysunutí se na obrazovce zobrazí
následující informace:
- čas,
- datum,
- nadmořská výška,
- vnější teplota (zobrazená hodnota bliká v
případě nebezpečí tvorby náledí),
- funkce audiosystému,
- informace navigačního systému,
- vizuální signalizace parkovacího asistenta,
- výsledek měření disponibilního místa pro
zaparkování,
- informace adresářů a telefonu,
- nabídky konfigurace displeje a navigačního
systému,
Na ovládacím panelu navigačního systému:
)
pro vstup do požadované nabídky
stiskněte tlačítko, které je pro ni vyhrazeno
"RADIO"
, "MUSIC"
, "NAV"
, "TRAFFIC"
,
"SETUP"
nebo "PHONE"
,

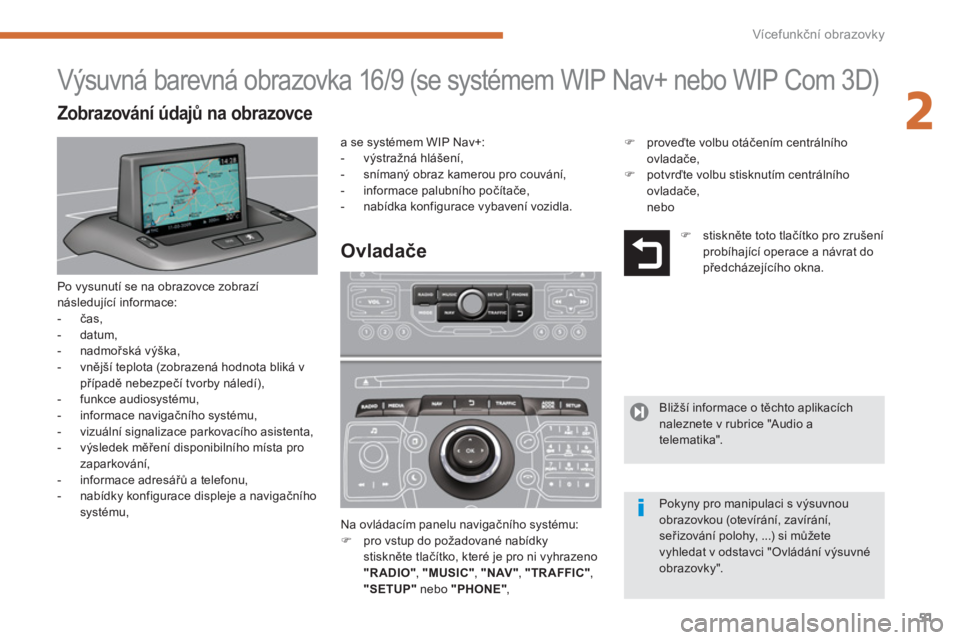

Výsuvná barevná obrazovka 16/9 (se systémem WIP Nav+ nebo WIP Com 3D)
Ovladače
a se systémem WIP Nav+:
- výstražná hlášení,
- snímaný obraz kamerou pro couvání,
- informace palubního počítače,
- nabídka konfigurace vybavení vozidla.
)
stiskněte toto tlačítko pro zrušení
probíhající operace a návrat do
předcházejícího okna.
Bližší informace o těchto aplikacích
naleznete v rubrice "Audio a
telematika".
Pokyny pro manipulaci s výsuvnou
obrazovkou (otevírání, zavírání,
seřizování polohy, ...) si můžete
vyhledat v odstavci "Ovládání výsuvné
obrazovky".
Zobrazování údajů na obrazovce
)
proveďte volbu otáčením centrálního
ovladače,
)
potvrďte volbu stisknutím centrálního
ovladače,
nebo
Page 54 of 404
Vícefunkční obrazovky
52
Nabídka "SETUP"
(WIP Com 3D)
)
Pro vstup do nabídky "SETUP"
stiskněte
tlačítko "SETUP"
. Umožňuje zvolit
některou z následujících funkcí:
- "Languages and vocal functions (Jazyky
a hlasové funkce)",
- "Date and time (Datum a čas)",
- "Display (Zobrazování)",
- "Units (Jednotky)",
- "System (Parametry systému)".
Jazyky (WIP Nav+)
Tato nabídka umožňuje zvolit jazyk, ve kterém
se budou informace zobrazovat.
Jazyky a hlasové funkce
(WIP Com 3D)
Tato nabídka umožňuje:
- zvolit jazyk zobrazování informací,
- zvolit parametry rozpoznávání hlasových
povelů (aktivace/dezaktivace, pokyny pro
používání, osobní registrace hlasu, ...),
- nastavit hlasitost syntézy řeči.
Datum a čas
)
Stiskněte "SETUP".
)
Zvolte "Configuration display (konfigurace
zobrazování)" a potvrďte.
)
Zvolte "Setup date and time (nastavení
data a času)" a potvrďte.
Zvolte "GPS synchronisation minutes
(synchronizace minut podle GPS)", aby se
nastavení minut provádělo automaticky
prostřednictvím satelitního příjmu.
)
Zvolte parametr k úpravě. Potvrďte ho
stisknutím "OK", poté upravte nastavení
parametru a znovu potvrďte.
)
Parametry nastavujte jeden po druhém.
)
Na obrazovce zvolte "OK", poté potvrďte
pro uložení nastavení.
Zobrazování
Tato nabídka umožňuje seřídit jas obrazovky,
kombinaci barev obrazovky a bar vu mapy
(režim den/noc nebo automatický).
Jednotky
V této nabídce je možno zvolit měrné jednotky
teploty (°C nebo °F) a spotřeby (km/l,
l/100 nebo mpg).
Parametry systému
Tato nabídka umožňuje obnovit původní
nastavení z výroby, zobrazit verzi programu a
aktivovat defilování textu.
Z bezpečnostních důvodů musí být
konfigurace vícefunkční obrazovky
prováděna řidičem povinně ve stojícím
vozidle.
*
Podle země prodeje.
Parametry vozidla (WIP Nav+)
Tato nabídka umožňuje aktivovat či
dezaktivovat některé pr vky řízení a komfortní
výbavy * :
- stírání spojené s couváním vozidla
(viz rubrika " Viditelnost"),
- selektivní odemykání (viz rubrika
"Otevírání"),
- doprovodné a uvítací osvětlení
(viz rubrika " Viditelnost"),
- tlumené osvětlení interiéru
(viz rubrika " Viditelnost"),
- světlomety pro osvětlení zatáčky
(viz rubrika " Viditelnost"),
- automatická nebo manuální parkovací
brzda (viz rubrika "Řízení"),
- ...
)
Pro vstup do nabídky "SETUP"
stiskněte
tlačítko "SETUP"
. Umožňuje zvolit
některou z následujících funkcí:
- "Languages (Jazyky)",
- "Date and time (Datum a čas)",
- "Display (Zobrazování)",
- "Vehicle (Parametry vozidla)",
- "Units (Jednotky)",
- "System (Parametry systému)".
Nabídka "SETUP" (WIP Nav+)
Page 55 of 404
2
Vícefunkční obrazovky
53
Obrazovka se vysune automaticky při zapnutí
zapalování. Zasune se automaticky tři sekundy
po vypnutí zapalování, pokud je audio a
telematický systém vypnutý.
Při zapnutém zapalování můžete kdykoli
zasunout nebo znovu vysunout obrazovku
pomocí ovladače A
.
- Stiskněte tlačítko A
: obrazovka se zasune.
- Znovu stiskněte tlačítko A
pro její opětovné
vysunutí.
Nastavení sklonu obrazovky
Sklon obrazovky můžete nastavit do jedné
ze čtyř stanovených poloh, a to opakovaným
tisknutím přední nebo zadní části ovladače B
.
Při zasunutí obrazovky se její poloha uloží do
paměti.
Jestliže jste obrazovku zasunuli, vysune
se automaticky:
- při zapnutí audio a navigačního
systému (kromě případu, kdy byla
obrazovka ručně zasunuta během
činnosti systému),
- při odchozím hovoru,
- při vydání hlasového povelu,
- při zobrazení výstražného hlášení
spojeného s rozsvícením kontrolky
STOP (WIP Nav+).
Ovládání výsuvné
obrazovky
Page 56 of 404
Vícefunkční obrazovky
54
Palubní počítač
)
Stiskněte tlačítko umístěné na konci
ovladače stěračů
pro postupné zobrazení
jednotlivých údajů palubního počítače.
Palubní počítač poskytuje následující
informace:
Systém poskytuje informace o probíhající jízdě vozidla (dojezd, spotřeba, …).
)
Stiskněte ovladač na více než dvě sekundy
pro vynulování hodnot ujeté vzdálenosti,
průměrné spotřeby a průměrné rychlosti.
Monochromní obrazovka A
Vynulování
Zobrazované údaje
- jízdní dosah,
- okamžitá spotřeba,
- ujetá vzdálenost,
- průměrná spotřeba,
- průměrná rychlost.
)
Při následujícím stisknutí se vrátíte na
zobrazení běžných údajů.
Page 57 of 404
2
Vícefunkční obrazovky
55
Monochromní obrazovka C
Displej přístrojové desky
Barevná obrazovka 16/9
Palubní počítač
Zobrazování údajů
Na obrazovce C nebo na barevné obrazovce
)
Stlačte tlačítko, které se nachází na konci
ovládací páčky stěračů
, pro postupné
zobrazení jednotlivých záložek palubního
počítače.
Na displeji přístrojové desky
)
Na centrálním ovladači stiskněte šipky
směřující nahoru či dolů pro postupné
zobrazení jednotlivých záložek palubního
počítače.
Tento systém poskytuje aktuální informace o jízdě ( jízdní dosah, spotřeba, ...).
V závislosti na vybavení vozidla
jsou informace palubního počítače
zobrazovány na vícefunkční obrazovce
nebo na displeji přístrojové desky.
Page 58 of 404
Vícefunkční obrazovky
56
Vynulování hodnot tras
U obrazovky C nebo barevné obrazovky
)
Po zvolení požadované trasy stiskněte
ovladač na více než dvě sekundy.
U displeje přístrojové desky
)
Po zvolení požadované trasy stiskněte
na více než dvě sekundy tlačítko "OK"
centrálního ovladače.
Trasy "1"
a "2"
jsou na sobě nezávislé a jejich
používání je shodné.
Trasu "1"
můžete například využít pro denní
výpočty a trasu "2"
pro měsíční výpočty.
- Záložka s aktuálními
informacemi:
●
jízdní dosah,
●
okamžitá spotřeba,
●
zbývající vzdálenost,
- Záložka trasy "1"
s těmito
údaji:
●
ujetá vzdálenost,
●
průměrná spotřeba,
●
prům
ěrná rychlost,
pro první sledovanou trasu.
- Záložka trasy "2"
s těmito
údaji:
●
ujetá vzdálenost,
●
průměrná spotřeba,
●
průměrná rychlost,
pro druhou sledovanou
trasu.
)
Při následujícím stisknutí zůstane
obrazovka černá.
Novým stisknutím se vrátíte na
zobrazování běžných údajů.
Page 59 of 404
2
Vícefunkční obrazovky
57
Palubní počítač, vysvětlení několika v ýrazů
Jakmile je dojezd nižší než 30 km, zobrazí se
pomlčky. Po doplnění nejméně pěti litrů paliva
je dojezd znovu vypočítán a zobrazí se, pokud
je větší než 100 km.
Jízdní dosah
(km nebo míle)
Počet kilometrů, které je ještě
možné ujet s palivem zbývajícím v nádrži, a to
v závislosti na průměrné spotřebě za několik
posledních ujetých kilometrů.
Okamžitá spotřeba
(l/100 km nebo km/l nebo mpg)
Počítána za několik posledních
sekund jízdy.
Průměrná spotřeba
(l/100 km nebo km/l nebo mpg)
Počítána od posledního
vynulování údajů o trase.
Ujetá vzdálenost
(km nebo míle)
Počítána od posledního
vynulování údajů o trase.
Průměrná rychlost
(km/h nebo mph)
Počítána od posledního vynulování
údajů o trase.
Počitadlo využití systému
Stop & Start
(minut y/v teřiny nebo hodiny/
minuty)
Pokud je Vaše vozidlo vybaveno systémem
Stop & Start, je na počitadle zobrazován čas, po
kter ý byl během aktuální jízdy aktivován režim
STOP.
Vynuluje se po každém zapnutí zapalování.
Vzdálenost do cílového
místa
(km nebo míle)
Jedná se o vzdálenost, která zbývá do cílového
místa. Je počítána podle aktuální polohy
navigačním systémem, pokud je aktivováno
navádění, nebo odpočítávána od hodnoty, kterou
na začátku jízdy zadá uživatel.
Jestliže uživatel na začátku jízdy nezadá
vzdálenost do cílového místa, zobrazují se místo
číslic pomlčky.
Jestliže za jízdy svítí nepřetržitě
pomlčky místo čísel, obraťte se na
servis sítě PEUGEOT nebo na jiný
odborný ser vis.
Tato hodnota může kolísat v důsledku
změny stylu jízdy nebo profilu vozovky,
při nichž dojde k velké změně okamžité
spotřeby.
Tato informace se zobrazuje až od
rychlosti 30 km/h.
Page 60 of 404
Pohodlí
58
Topení a větrání
Ovladače
Vháněný vzduch je rozváděn různým
způsobem, podle nastavení ovladačů řidičem,
spolujezdcem vpředu nebo cestujícími vzadu
(podle stupně výbavy).
Ovladač teploty umožňuje dosáhnout
požadované úrovně pohodlí smícháním
vzduchu z jednotlivých okruhů.
Ovladač rozdělení proudu vzduchu umožňuje
zvolit zóny rozvádění vzduchu v kabině vozidla
kombinací ovládacích tlačítek.
Ovladač rychlosti ventilátoru umožňuje zvyšovat
a snižovat rychlost otáčení ventilátoru.
Tyto ovladače jsou seskupené na
panelu A
středové konzoly.
Přívod vzduchu
Vzduch cirkulující v kabině je filtrován a
přichází buď zvenku přes mřížku na spodní
hraně čelního skla, nebo zevnitř při obíhání
vnitřního vzduchu.
Rozvod vzduchu
1.
Trysky odmrazování či odmlžování čelního
skla.
2.
Trysky odmrazování či odmlžování
předních bočních oken.
3.
Boční směrovatelné a uzavíratelné větrací
výstupy.
4.
Střední směrovatelné a uzavíratelné větrací
výstupy.
5.
Výstupy vzduchu k nohám cestujících vpředu.
6.
Směrovatelné a uzavíratelné větrací
výstupy pro cestující vzadu.
7.
Výstupy vzduchu k nohám cestujících
vzadu.
Tento systém slouží k zajištění pohodlí v
kabině vozidla a dobrého výhledu zabráněním
zamlžení oken.
