Page 231 of 404
11
Praktične informacije
229

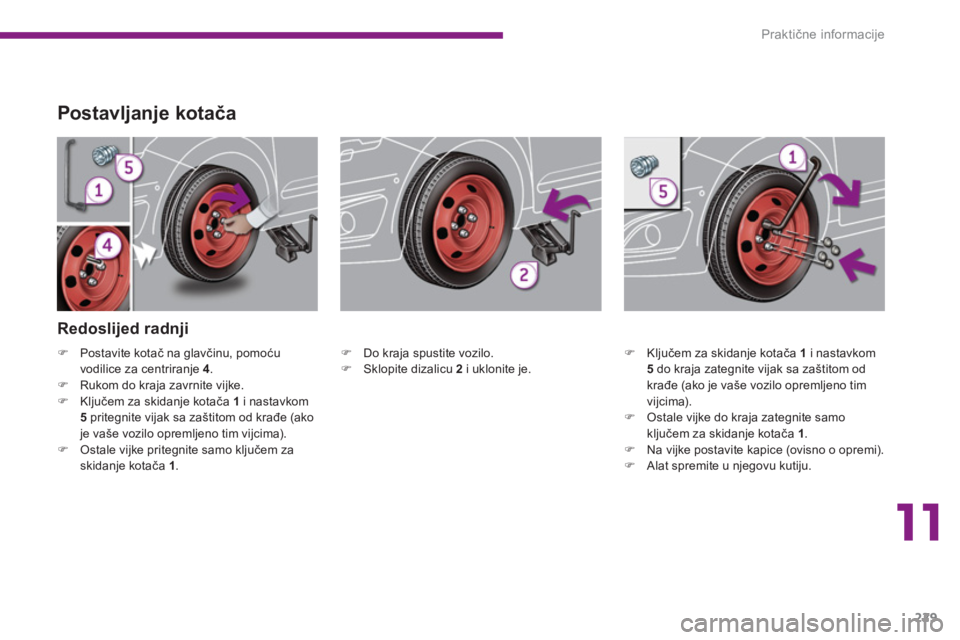

Postavljanje kotača
)
Do kraja spustite vozilo.
)
Sklopite dizalicu 2
i uklonite je.
Redoslijed radnji
)
Ključem za skidanje kotača 1
i nastavkom
5
do kraja zategnite vijak sa zaštitom od
krađe (ako je vaše vozilo opremljeno tim
vijcima).
)
Ostale vijke do kraja zategnite samo
ključem za skidanje kotača 1
.
)
Na vijke postavite kapice (ovisno o opremi).
)
Alat spremite u njegovu kutiju.
)
Postavite kotač na glavčinu, pomoću
vodilice za centriranje 4
.
)
Rukom do kraja zavrnite vijke.
)
Ključem za skidanje kotača 1
i nastavkom
5
pritegnite vijak sa zaštitom od krađe (ako
je vaše vozilo opremljeno tim vijcima).
)
Ostale vijke pritegnite samo ključem za
skidanje kotača 1
.
Page 232 of 404
Praktične informacije
230

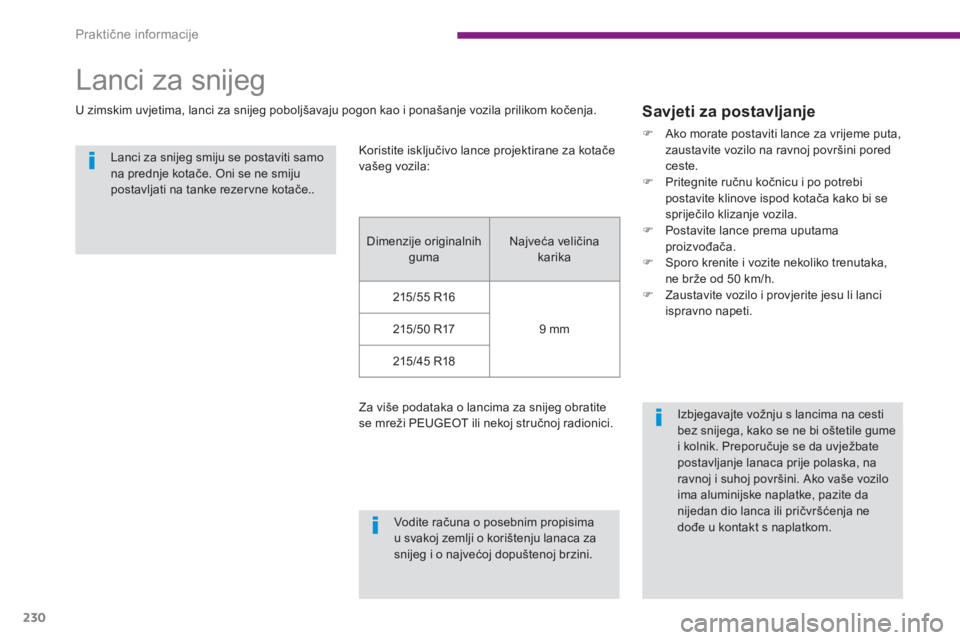

Lanci za snijeg
U zimskim uvjetima, lanci za snijeg poboljšavaju pogon kao i ponašanje vozila prilikom kočenja.
Lanci za snijeg smiju se postaviti samo
na prednje kotače. Oni se ne smiju
postavljati na tanke rezer vne kotače..
Vodite računa o posebnim propisima
u svakoj zemlji o korištenju lanaca za
snijeg i o najvećoj dopuštenoj brzini.
Savjeti za postavljanje
)
Ako morate postaviti lance za vrijeme puta,
zaustavite vozilo na ravnoj površini pored
ceste.
)
Pritegnite ručnu kočnicu i po potrebi
postavite klinove ispod kotača kako bi se
spriječilo klizanje vozila.
)
Postavite lance prema uputama
proizvođača.
)
Sporo krenite i vozite nekoliko trenutaka,
ne brže od 50 km/h.
)
Zaustavite vozilo i provjerite jesu li lanci
ispravno napeti.
Izbjegavajte vožnju s lancima na cesti
bez snijega, kako se ne bi oštetile gume
i kolnik. Preporučuje se da uvježbate
postavljanje lanaca prije polaska, na
ravnoj i suhoj površini. Ako vaše vozilo
ima aluminijske naplatke, pazite da
nijedan dio lanca ili pričvršćenja ne
dođe u kontakt s naplatkom.
Koristite isključivo lance projektirane za kotače
vašeg vozila:
Dimenzije originalnih
guma Najveća veličina
karika
215/55 R16
9 mm
215/50 R17
215/45 R18
Za više podataka o lancima za snijeg obratite
se mreži PEUGEOT ili nekoj stručnoj radionici.
Page 233 of 404
11
Praktične informacije
231

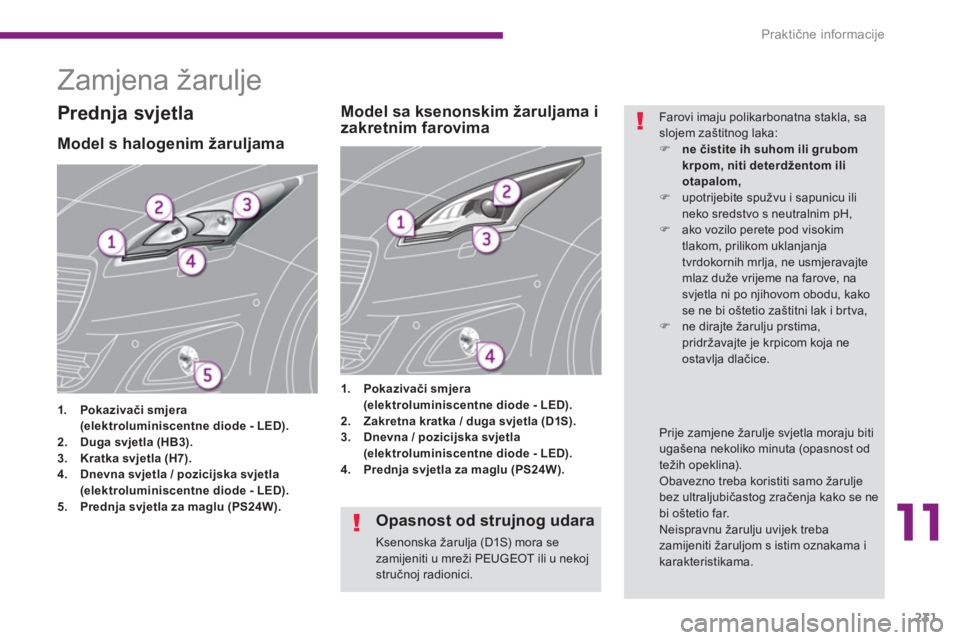

Zamjena žarulje
Model s halogenim žaruljama
1.
Pokazivači smjera
(elektroluminiscentne diode - LED).
2.
Duga svjetla (HB3).
3.
Kratka svjetla (H7).
4.
Dnevna svjetla / pozicijska svjetla
(elektroluminiscentne diode - LED).
5.
Prednja svjetla za maglu (PS24W).
1.
Pokazivači smjera
(elektroluminiscentne diode - LED).
2.
Zakretna kratka / duga svjetla (D1S).
3.
Dnevna / pozicijska svjetla
(elektroluminiscentne diode - LED).
4.
Prednja svjetla za maglu (PS24W).
Model sa ksenonskim žaruljama i
zakretnim farovima
Prednja svjetla
Farovi imaju polikarbonatna stakla, sa
slojem zaštitnog laka:
)
ne čistite ih suhom ili grubom
krpom, niti deterdžentom ili
otapalom,
)
upotrijebite spužvu i sapunicu ili
neko sredstvo s neutralnim pH,
)
ako vozilo perete pod visokim
tlakom, prilikom uklanjanja
tvrdokornih mrlja, ne usmjeravajte
mlaz duže vrijeme na farove, na
svjetla ni po njihovom obodu, kako
se ne bi oštetio zaštitni lak i brtva,
)
ne dirajte žarulju prstima,
pridržavajte je krpicom koja ne
ostavlja dlačice.
Prije zamjene žarulje svjetla moraju biti
ugašena nekoliko minuta (opasnost od
težih opeklina).
Obavezno treba koristiti samo žarulje
bez ultraljubičastog zračenja kako se ne
bi oštetio far.
Neispravnu žarulju uvijek treba
zamijeniti žaruljom s istim oznakama i
karakteristikama.
Opasnost od strujnog udara
Ksenonska žarulja (D1S) mora se
zamijeniti u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Page 234 of 404
Praktične informacije
232

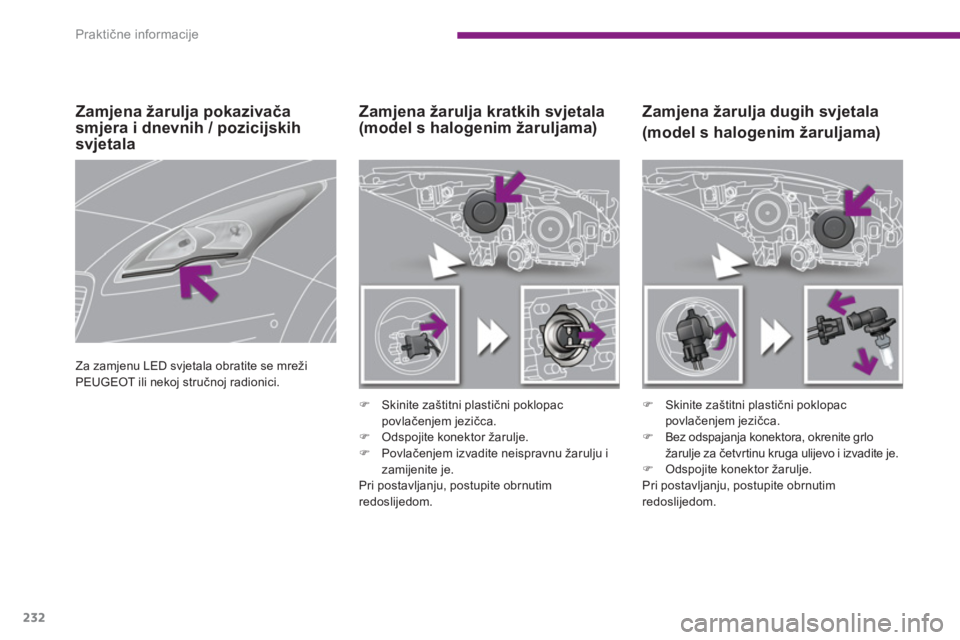

Zamjena žarulja dugih svjetala
(model s halogenim žaruljama)
Zamjena žarulja kratkih svjetala
(model s halogenim žaruljama)
)
Skinite zaštitni plastični poklopac
povlačenjem jezičca.
)
Odspojite konektor žarulje.
)
Povlačenjem izvadite neispravnu žarulju i
zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
)
Skinite zaštitni plastični poklopac
povlačenjem jezičca.
)
Bez odspajanja konektora, okrenite grlo
žarulje za četvrtinu kruga ulijevo i izvadite je.
)
Odspojite konektor žarulje.
Pri postavljanju, postupite obrnutim
redoslijedom.
Zamjena žarulja pokazivača
smjera i dnevnih / pozicijskih
svjetala
Za zamjenu LED svjetala obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Page 235 of 404
11
Praktične informacije
233

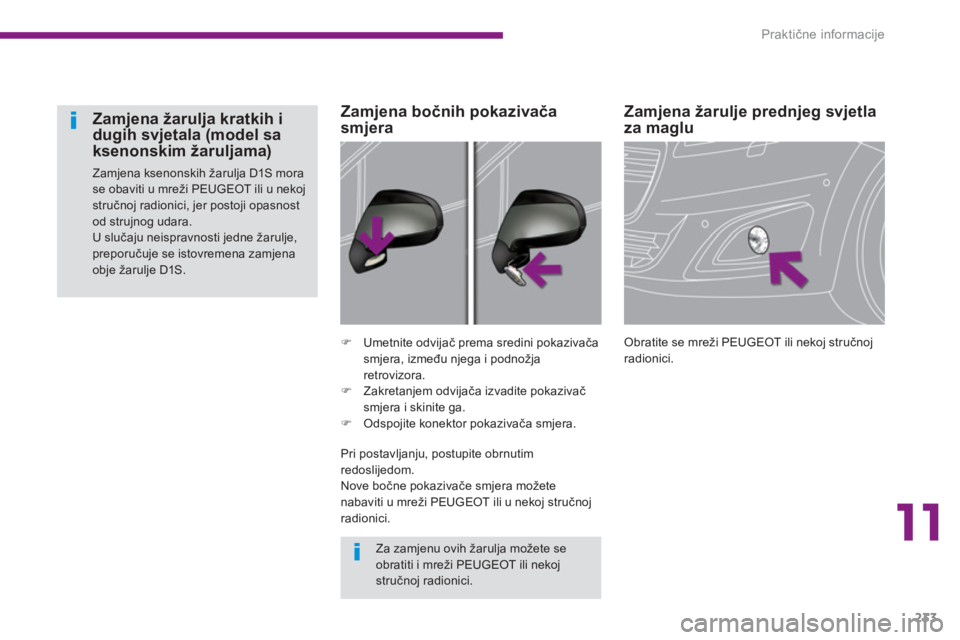

Zamjena žarulje prednjeg svjetla
za maglu
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
)
Umetnite odvijač prema sredini pokazivača
smjera, između njega i podnožja
retrovizora.
)
Zakretanjem odvijača izvadite pokazivač
smjera i skinite ga.
)
Odspojite konektor pokazivača smjera.
Zamjena bočnih pokazivača
smjera
Zamjena žarulja kratkih i
dugih svjetala (model sa
ksenonskim žaruljama)
Zamjena ksenonskih žarulja D1S mora
se obaviti u mreži PEUGEOT ili u nekoj
stručnoj radionici, jer postoji opasnost
od strujnog udara.
U slučaju neispravnosti jedne žarulje,
preporučuje se istovremena zamjena
obje žarulje D1S.
Za zamjenu ovih žarulja možete se
obratiti i mreži PEUGEOT ili nekoj
stručnoj radionici.
Pri postavljanju, postupite obrnutim
redoslijedom.
Nove bočne pokazivače smjera možete
nabaviti u mreži PEUGEOT ili u nekoj stručnoj
radionici.
Page 236 of 404
Praktične informacije
234

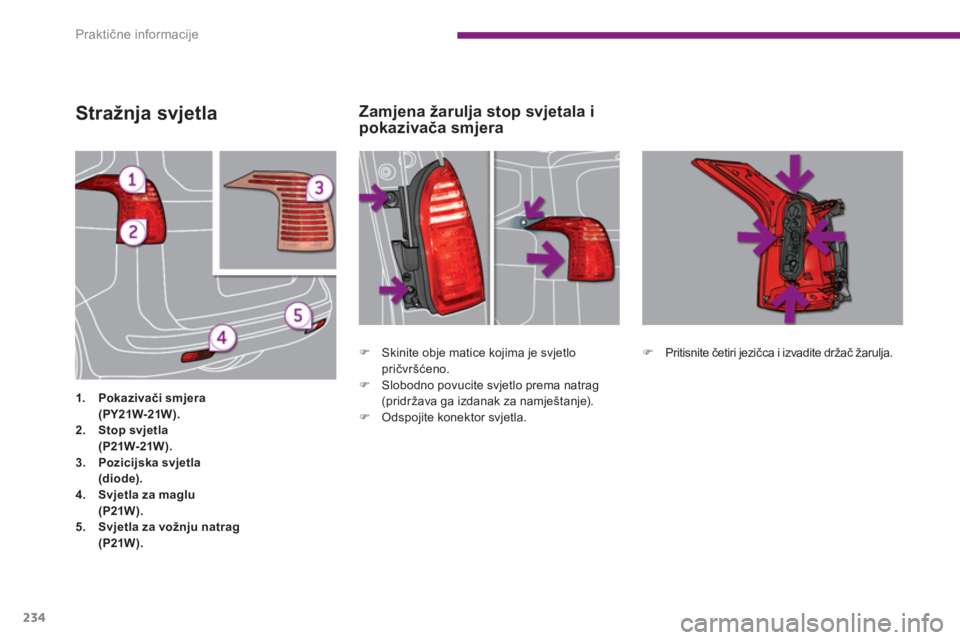

Stražnja svjetla
1.
Pokazivači smjera
(PY21W-21W ).
2.
Stop svjetla
(P21W-21W).
3.
Pozicijska svjetla
(diode).
4.
Svjetla za maglu
(P21W).
5.
Svjetla za vožnju natrag
(P21W).
)
Skinite obje matice kojima je svjetlo
pričvršćeno.
)
Slobodno povucite svjetlo prema natrag
(pridržava ga izdanak za namještanje).
)
Odspojite konektor svjetla.
)
Pritisnite četiri jezičca i izvadite držač žarulja.
Zamjena žarulja stop svjetala i
pokazivača smjera
Page 237 of 404
11
Praktične informacije
235
)

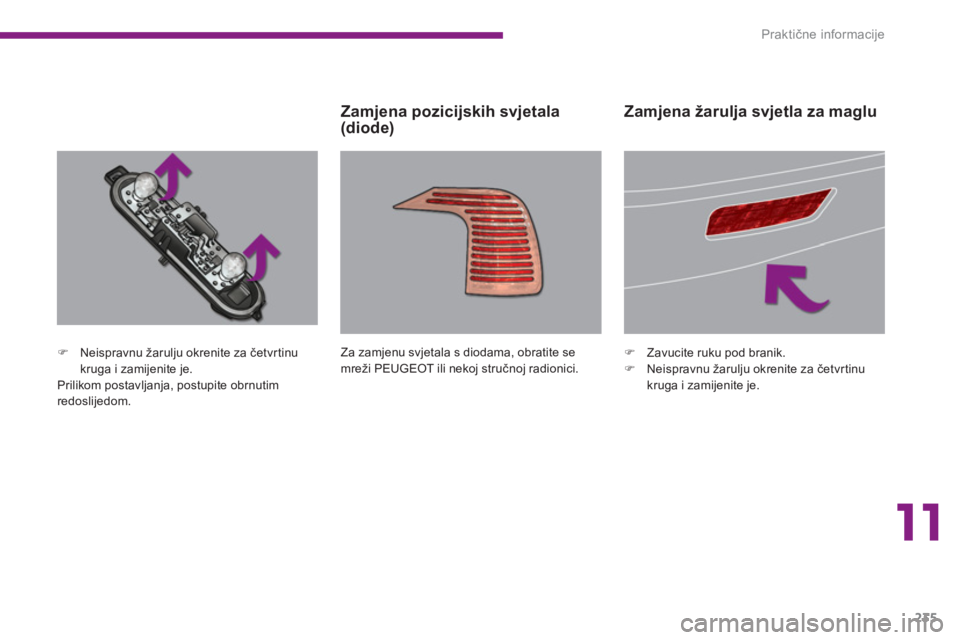

Neispravnu žarulju okrenite za četvrtinu
kruga i zamijenite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom. Za zamjenu svjetala s diodama, obratite se
mreži PEUGEOT ili nekoj stručnoj radionici.
)
Zavucite ruku pod branik.
)
Neispravnu žarulju okrenite za četvrtinu
kruga i zamijenite je.
Zamjena pozicijskih svjetala
(diode)
Zamjena žarulja svjetla za maglu
Page 238 of 404
Praktične informacije
236
)

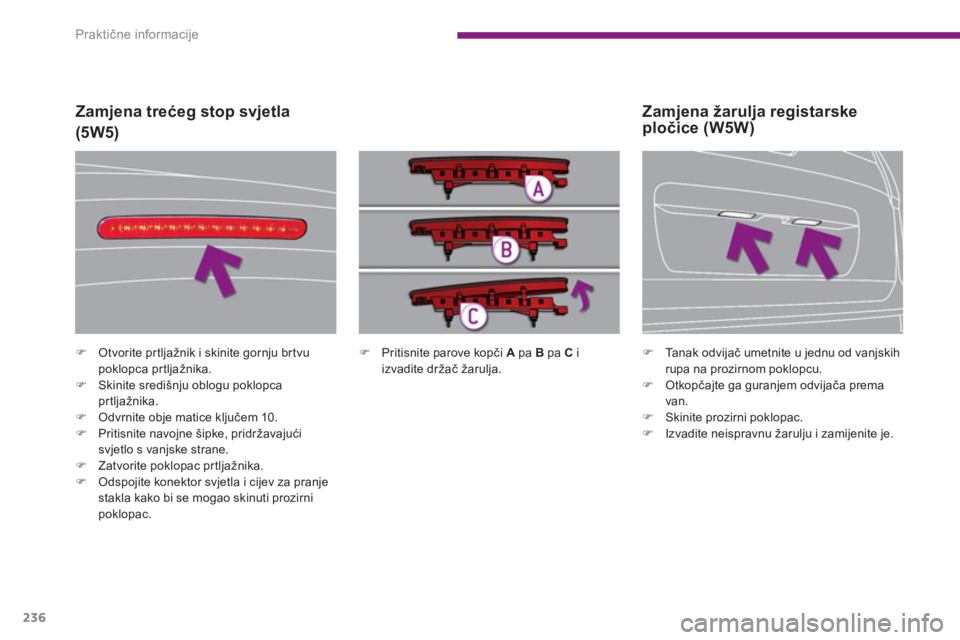

Pritisnite parove kopči A
pa B
pa C
i
izvadite držač žarulja.
)
Otvorite prtljažnik i skinite gornju brtvu
poklopca prtljažnika.
)
Skinite središnju oblogu poklopca
prtljažnika.
)
Odvrnite obje matice ključem 10.
)
Pritisnite navojne šipke, pridržavajući
svjetlo s vanjske strane.
)
Zatvorite poklopac prtljažnika.
)
Odspojite konektor svjetla i cijev za pranje
stakla kako bi se mogao skinuti prozirni
poklopac.
Zamjena trećeg stop svjetla
(5W5)
)
Ta n a k o d v i j ač umetnite u jednu od vanjskih
rupa na prozirnom poklopcu.
)
Otkopčajte ga guranjem odvijača prema
van.
)
Skinite prozirni poklopac.
)
Izvadite neispravnu žarulju i zamijenite je.
Zamjena žarulja registarske
pločice (W5W)
Page 239 of 404
11
Praktične informacije
237

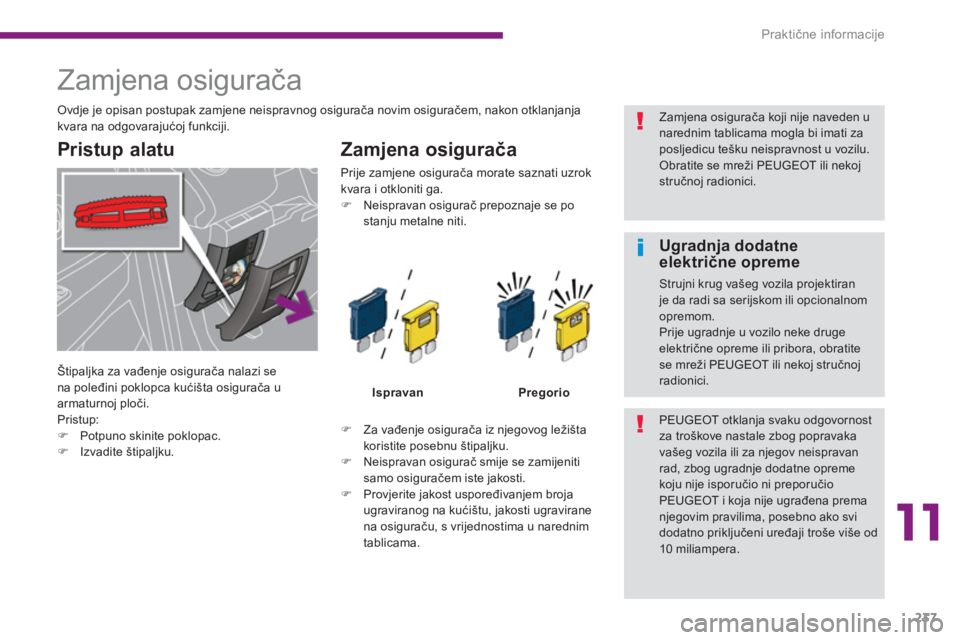

Zamjena osigurača
Pristup alatu
Zamjena osigurača
)
Za vađenje osigurača iz njegovog ležišta
koristite posebnu štipaljku.
)
Neispravan osigurač smije se zamijeniti
samo osiguračem iste jakosti.
)
Provjerite jakost uspoređivanjem broja
ugraviranog na kućištu, jakosti ugravirane
na osiguraču, s vrijednostima u narednim
tablicama.
Ispravan
Pregorio
Prije zamjene osigurača morate saznati uzrok
kvara i otkloniti ga.
)
Neispravan osigurač prepoznaje se po
stanju metalne niti.
Ovdje je opisan postupak zamjene neispravnog osigurača novim osiguračem, nakon otklanjanja
kvara na odgovarajućoj funkciji.
PEUGEOT otklanja svaku odgovornost
za troškove nastale zbog popravaka
vašeg vozila ili za njegov neispravan
rad, zbog ugradnje dodatne opreme
koju nije isporučio ni preporučio
PEUGEOT i koja nije ugrađena prema
njegovim pravilima, posebno ako svi
dodatno priključeni uređaji troše više od
10 miliampera.
Ugradnja dodatne
električne opreme
Strujni krug vašeg vozila projektiran
je da radi sa serijskom ili opcionalnom
opremom.
Prije ugradnje u vozilo neke druge
električne opreme ili pribora, obratite
se mreži PEUGEOT ili nekoj stručnoj
radionici. Štipaljka za vađenje osigurača nalazi se
na poleđini poklopca kućišta osigurača u
armaturnoj ploči.
Pristup:
)
Potpuno skinite poklopac.
)
Izvadite štipaljku.
Zamjena osigurača koji nije naveden u
narednim tablicama mogla bi imati za
posljedicu tešku neispravnost u vozilu.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Page 240 of 404
Praktične informacije
238

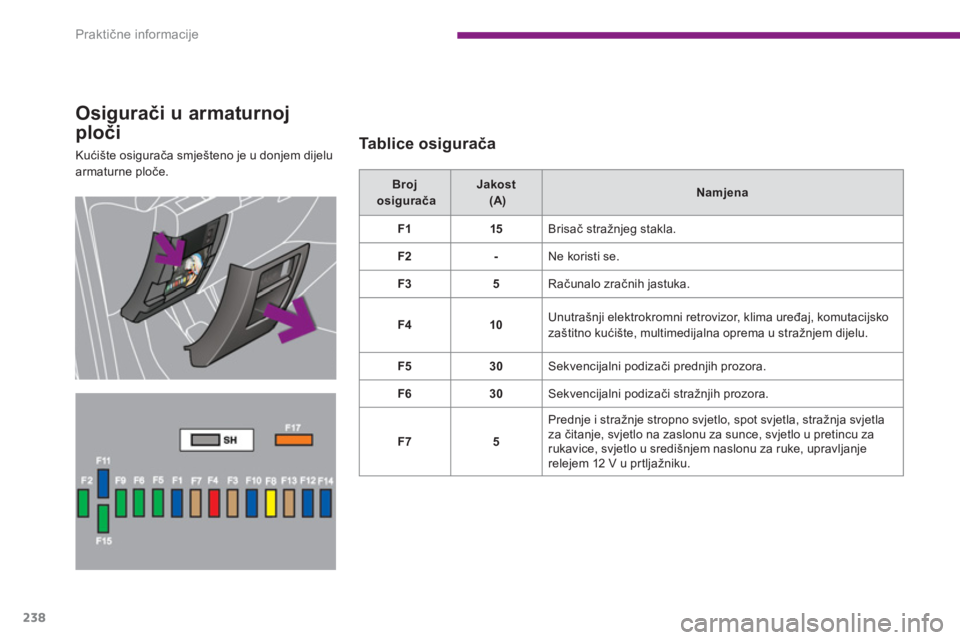

Osigurači u armaturnoj
ploči
Kućište osigurača smješteno je u donjem dijelu
armaturne ploče.
Tablice osigurača
Broj
osigurača
Jakost
(A)
Namjena
F1
15
Brisač stražnjeg stakla.
F2
-
Ne koristi se.
F3
5
Računalo zračnih jastuka.
F4
10
Unutrašnji elektrokromni retrovizor, klima uređaj, komutacijsko
zaštitno kućište, multimedijalna oprema u stražnjem dijelu.
F5
30
Sekvencijalni podizači prednjih prozora.
F6
30
Sekvencijalni podizači stražnjih prozora.
F7
5
Prednje i stražnje stropno svjetlo, spot svjetla, stražnja svjetla
za čitanje, svjetlo na zaslonu za sunce, svjetlo u pretincu za
rukavice, svjetlo u središnjem naslonu za ruke, upravljanje
relejem 12 V u prtljažniku.
