Vuča vašeg vozila
)

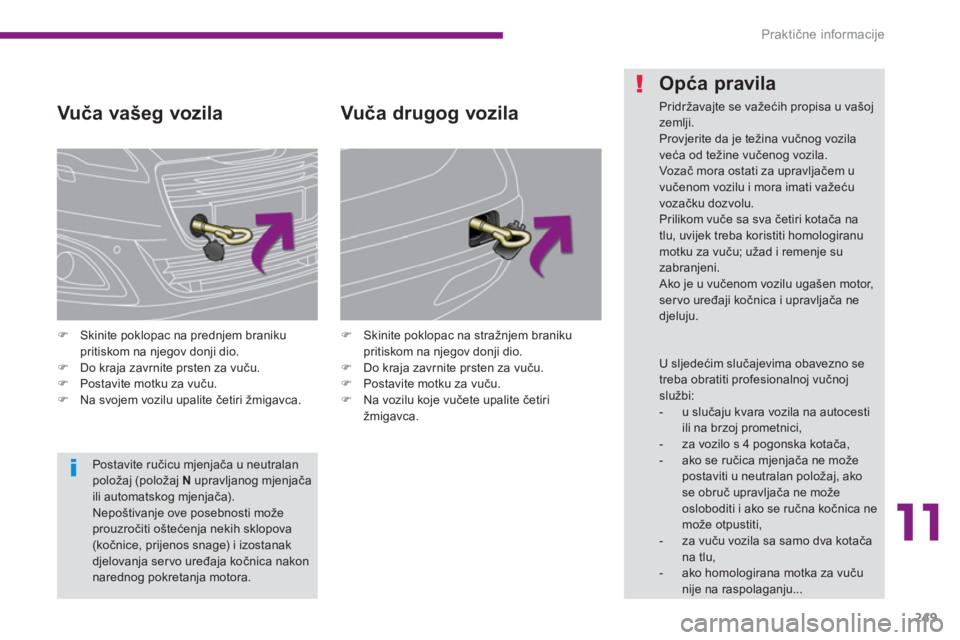

Skinite poklopac na prednjem braniku
pritiskom na njegov donji dio.
)
Do kraja zavrnite prsten za vuču.
)
Postavite motku za vuču.
)
Na svojem vozilu upalite četiri žmigavca.
)
Skinite poklopac na stražnjem braniku
pritiskom na njegov donji dio.
)
Do kraja zavrnite prsten za vuču.
)
Postavite motku za vuču.
)
Na vozilu koje vučete upalite četiri
žmigavca.
Vuča drugog vozila
Postavite ručicu mjenjača u neutralan
položaj (položaj N
upravljanog mjenjača
ili automatskog mjenjača).
Nepoštivanje ove posebnosti može
prouzročiti oštećenja nekih sklopova
(kočnice, prijenos snage) i izostanak
djelovanja servo uređaja kočnica nakon
narednog pokretanja motora.
Opća pravila
Pridržavajte se važećih propisa u vašoj
zemlji.
Provjerite da je težina vučnog vozila
veća od težine vučenog vozila.
Vozač mora ostati za upravljačem u
vučenom vozilu i mora imati važeću
vozačku dozvolu.
Prilikom vuče sa sva četiri kotača na
tlu, uvijek treba koristiti homologiranu
motku za vuču; užad i remenje su
zabranjeni.
Ako je u vučenom vozilu ugašen motor,
ser vo uređaji kočnica i upravljača ne
djeluju.
U sljedećim slučajevima obavezno se
treba obratiti profesionalnoj vučnoj
službi:
- u slučaju kvara vozila na autocesti
ili na brzoj prometnici,
- za vozilo s 4 pogonska kotača,
- ako se ručica mjenjača ne može
postaviti u neutralan položaj, ako
se obruč upravljača ne može
osloboditi i ako se ručna kočnica ne
može otpustiti,
- za vuču vozila sa samo dva kotača
na tlu,
- ako homologirana motka za vuču
nije na raspolaganju...
Page 252 of 404
Praktične informacije
250
Kuka za prikolicu

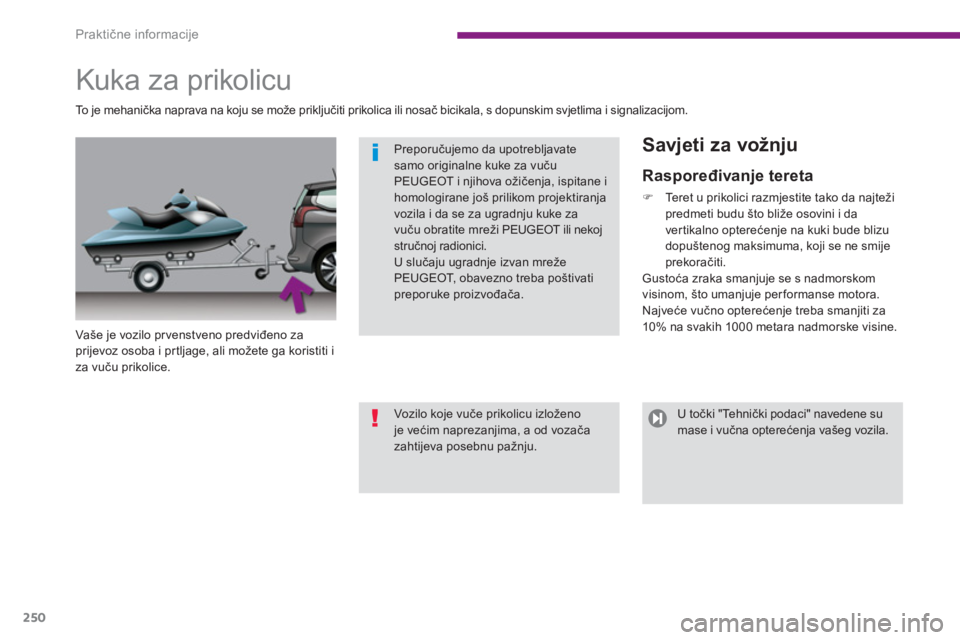

Vaše je vozilo pr venstveno predviđeno za
prijevoz osoba i prtljage, ali možete ga koristiti i
za vuču prikolice.
Savjeti za vožnju
To j e m e h a n ička naprava na koju se može priključiti prikolica ili nosač bicikala, s dopunskim svjetlima i signalizacijom.
Raspoređivanje tereta
)
Teret u prikolici razmjestite tako da najteži
predmeti budu što bliže osovini i da
ver tikalno opterećenje na kuki bude blizu
dopuštenog maksimuma, koji se ne smije
prekoračiti.
Gustoća zraka smanjuje se s nadmorskom
visinom, što umanjuje per formanse motora.
Najveće vučno opterećenje treba smanjiti za
10% na svakih 1000 metara nadmorske visine.
Preporučujemo da upotrebljavate
samo originalne kuke za vuču
PEUGEOT i njihova ožičenja, ispitane i
homologirane još prilikom projektiranja
vozila i da se za ugradnju kuke za
vuču obratite mreži PEUGEOT ili nekoj
stručnoj radionici.
U slučaju ugradnje izvan mreže
PEUGEOT, obavezno treba poštivati
preporuke proizvođača.
Vozilo koje vuče prikolicu izloženo
je većim naprezanjima, a od vozača
zahtijeva posebnu pažnju.
U točki "Tehnički podaci" navedene su
mase i vučna opterećenja vašeg vozila.
Page 253 of 404
11
Praktične informacije
251
Kočnice
Prilikom vuče prikolice povećava se put
kočenja.
Radi manjeg zagrijavanja kočnica, posebno
na dužim nizbrdicama, preporučuje se kočenje
motorom.
Gume
)
Provjerite tlak u gumama, na vozilu i
prikolici, pridržavajući se preporučenih
vrijednosti.
Svjetla
)
Provjerite električnu signalizaciju na
prikolici.
)
Ako se upali žaruljica
upozorenja i žaruljica STOP
, što
prije zaustavite vozilo i ugasite
motor.
Bočni vjetar
)
Vodite računa o povećanoj osjetljivosti na
bočni vjetar.
Hlađenje
Vučom prikolice na uzbrdici povećava se
temperatura rashladne tekućine motora.
Kako ventilator radi na struju, njegov kapacitet
hlađenja ne ovisi o brzini vrtnje motora.
)
Za snižavanje brzine vrtnje motora,
smanjite brzinu vozila.
Najveće dopušteno vučno opterećenje na
dužim uzbrdicama ovisi o nagibu i o vanjskoj
temperaturi.
U svakom slučaju, pazite na temperaturu
rashladne tekućine motora.
Ako koristite originalnu kuku za vuču
PEUGEOT, pomoć pri parkiranju na
stražnjoj strani automatski se isključuje.
Page 254 of 404
Praktične informacije
252
Postavljanje krovnog nosača

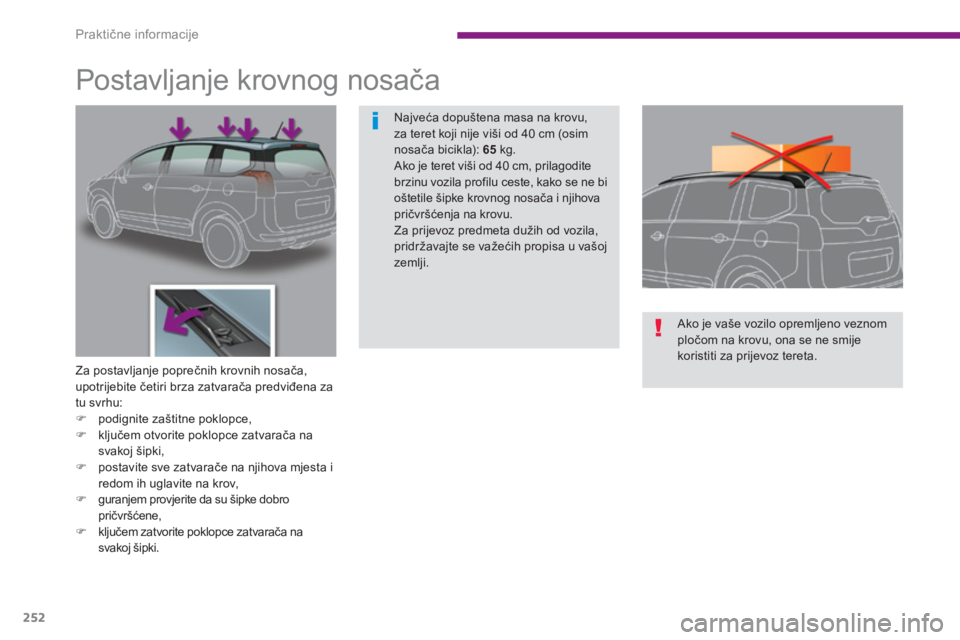

Za postavljanje poprečnih krovnih nosača,
upotrijebite četiri brza zatvarača predviđena za
tu svrhu:
)
podignite zaštitne poklopce,
)
ključem otvorite poklopce zatvarača na
svakoj šipki,
)
postavite sve zatvarače na njihova mjesta i
redom ih uglavite na krov,
)
guranjem provjerite da su šipke dobro
pričvršćene,
)
ključem zatvorite poklopce zatvarača na
svakoj šipki.
Ako je vaše vozilo opremljeno veznom
pločom na krovu, ona se ne smije
koristiti za prijevoz tereta.
Najveća dopuštena masa na krovu,
za teret koji nije viši od 40 cm (osim
nosača bicikla): 65
kg.
Ako je teret viši od 40 cm, prilagodite
brzinu vozila profilu ceste, kako se ne bi
oštetile šipke krovnog nosača i njihova
pričvršćenja na krovu.
Za prijevoz predmeta dužih od vozila,
pridržavajte se važećih propisa u vašoj
zemlji.
Page 255 of 404
11
Praktične informacije
253
Skidanje
)
Otkopčajte gornji dio štitnika, počevši na
krajevima.
)
Primite štitnik za donje krajeve i odvojite ga
povlačenjem prema sebi.

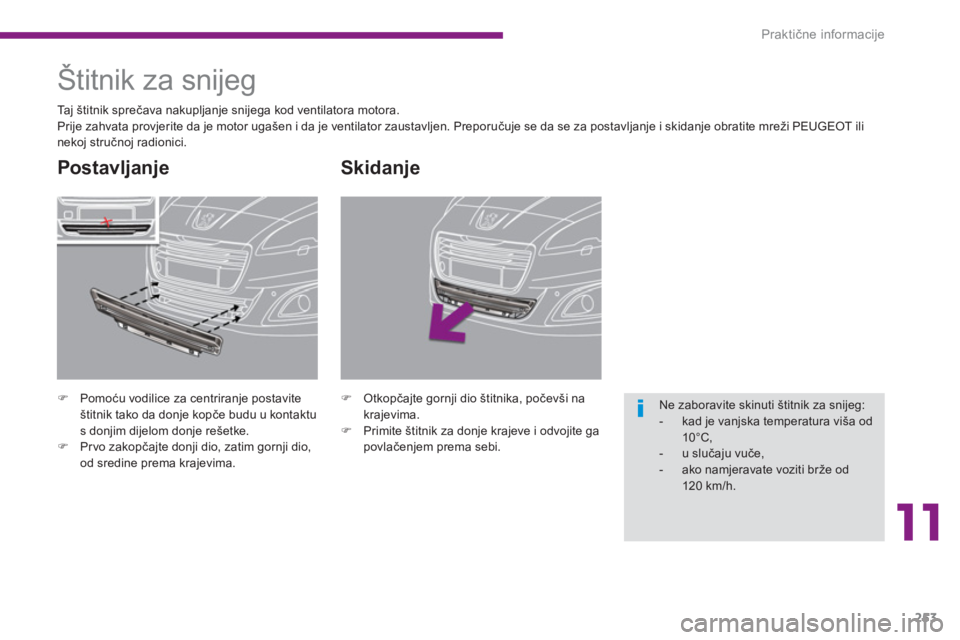

Štitnik za snijeg
)
Pomoću vodilice za centriranje postavite
štitnik tako da donje kopče budu u kontaktu
s donjim dijelom donje rešetke.
)
Prvo zakopčajte donji dio, zatim gornji dio,
od sredine prema krajevima.
Postavljanje
Taj štitnik sprečava nakupljanje snijega kod ventilatora motora.
Prije zahvata provjerite da je motor ugašen i da je ventilator zaustavljen. Preporučuje se da se za postavljanje i skidanje obratite mreži PEUGEOT ili
nekoj stručnoj radionici.
Ne zaboravite skinuti štitnik za snijeg:
- kad je vanjska temperatura viša od
10°C,
- u slučaju vuče,
- ako namjeravate voziti brže od
120 km/h.
Page 256 of 404
Praktične informacije
254
"Zaštita"

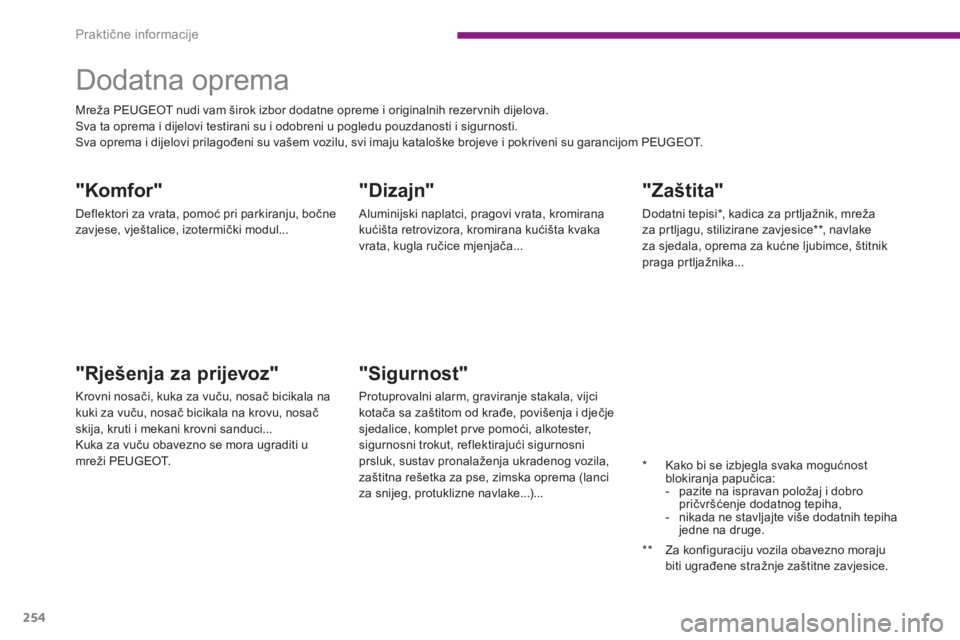

Dodatni tepisi * , kadica za prtljažnik, mreža
za prtljagu, stilizirane zavjesice ** , navlake
za sjedala, oprema za kućne ljubimce, štitnik
praga prtljažnika...
"Sigurnost"
Protuprovalni alarm, graviranje stakala, vijci
kotača sa zaštitom od krađe, povišenja i dječje
sjedalice, komplet prve pomoći, alkotester,
sigurnosni trokut, reflektirajući sigurnosni
prsluk, sustav pronalaženja ukradenog vozila,
zaštitna rešetka za pse, zimska oprema (lanci
za snijeg, protuklizne navlake...)...
Dodatna oprema
"Dizajn"
Aluminijski naplatci, pragovi vrata, kromirana
kućišta retrovizora, kromirana kućišta kvaka
vrata, kugla ručice mjenjača...
"Rješenja za prijevoz"
Krovni nosači, kuka za vuču, nosač bicikala na
kuki za vuču, nosač bicikala na krovu, nosač
skija, kruti i mekani krovni sanduci...
Kuka za vuču obavezno se mora ugraditi u
mreži PEUGEOT.
"Komfor"
Deflektori za vrata, pomoć pri parkiranju, bočne
zavjese, vještalice, izotermički modul... Mreža PEUGEOT nudi vam širok izbor dodatne opreme i originalnih rezer vnih dijelova.
Sva ta oprema i dijelovi testirani su i odobreni u pogledu pouzdanosti i sigurnosti.
Sva oprema i dijelovi prilagođeni su vašem vozilu, svi imaju kataloške brojeve i pokriveni su garancijom PEUGEOT.
*
Kako bi se izbjegla svaka mogućnost
blokiranja papučica:
- pazite na ispravan položaj i dobro
pričvršćenje dodatnog tepiha,
- nikada ne stavljajte više dodatnih tepiha
jedne na druge.
**
Za konfiguraciju vozila obavezno moraju
biti ugrađene stražnje zaštitne zavjesice.
Page 257 of 404
11
Praktične informacije
255
Ugradnja
radiokomunikacijskog
uređaja

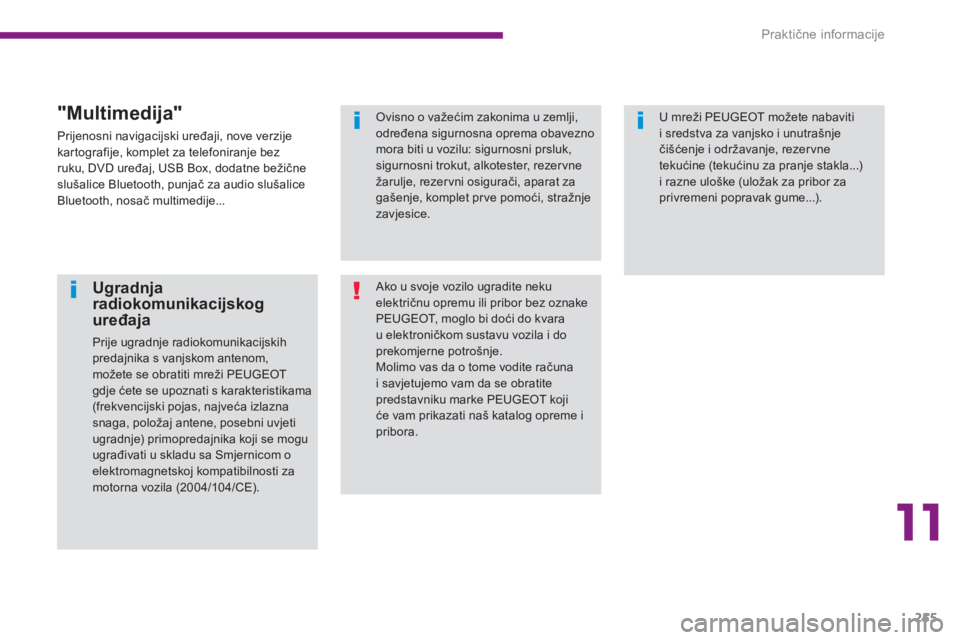

Prije ugradnje radiokomunikacijskih
predajnika s vanjskom antenom,
možete se obratiti mreži PEUGEOT
gdje ćete se upoznati s karakteristikama
(frekvencijski pojas, najveća izlazna
snaga, položaj antene, posebni uvjeti
ugradnje) primopredajnika koji se mogu
ugrađivati u skladu sa Smjernicom o
elektromagnetskoj kompatibilnosti za
motorna vozila (2004/104/CE).
Ako u svoje vozilo ugradite neku
električnu opremu ili pribor bez oznake
PEUGEOT, moglo bi doći do kvara
u elektroničkom sustavu vozila i do
prekomjerne potrošnje.
Molimo vas da o tome vodite računa
i savjetujemo vam da se obratite
predstavniku marke PEUGEOT koji
će vam prikazati naš katalog opreme i
pribora.
Ovisno o važećim zakonima u zemlji,
određena sigurnosna oprema obavezno
mora biti u vozilu: sigurnosni prsluk,
sigurnosni trokut, alkotester, rezer vne
žarulje, rezervni osigurači, aparat za
gašenje, komplet pr ve pomoći, stražnje
zavjesice.
U mreži PEUGEOT možete nabaviti
i sredstva za vanjsko i unutrašnje
čišćenje i održavanje, rezer vne
tekućine (tekućinu za pranje stakla...)
i razne uloške (uložak za pribor za
privremeni popravak gume...).
"Multimedija"
Prijenosni navigacijski uređaji, nove verzije
kartografije, komplet za telefoniranje bez
ruku, DVD uređaj, USB Box, dodatne bežične
slušalice Bluetooth, punjač za audio slušalice
Bluetooth, nosač multimedije...
Page 258 of 404
Te h n ički podaci
256
Motori
1,6 l VTi
120 KS
1,6 l THP
150 / 156 / 163 KS
Mjenjač
Ručni
(5 brzina)
Ručni
(6 brzina)
Automatski
(6 brzina)
Obujam (cm
3)
1 598
1 598
Provrt x hod (mm)
77 x 85,8
77 x 85,8
Najveća snaga: norma CEE (kW) *
88
110 / 115 / 120
Broj okretaja pri najvećoj snazi (okr/min)
5 660
6 000 - 6 050 / 6 000 / 6 000
Najveći moment: norma CEE (Nm)
160
240
Broj okretaja pri najvećem momentu (okr/min)
4 250
1 400
Gorivo
Bezolovni benzin
Bezolovni benzin
Katalizator
da
da
Zapremina motornog ulja (sa zamjenom
pročistača) (l)
4,25
4,25
Benzinski motori i mjenjači
*
Najveća snaga odgovara homologiranoj vrijednosti na ispitnom stolu, u skladu s uvjetima iz europskih propisa (smjernica 1999/99/CE).
Page 259 of 404
12
Te h n ički podaci
257
Navedene vrijednosti MTR A i vučnih opterećenja vrijede za nadmorsku visinu od najviše 1000 metara; navedeno vučno opterećenje treba smanjiti za
10% na svakih narednih 1000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama per formanse vozila se smanjuju radi zaštite motora; kada je vanjska temperatura viša od 37°C, smanjite masu
prikolice.
Motori
1,6 l VTi
120 KS
1,6 l THP
15 6
1,6 l THP
150 / 156 / 163 KS
Mjenjač
Ručni
(5 brzina)
Ručni
(6 brzina)
Automatski
(6 brzina)
Broj mjesta
5
7
5
7
5
7
- Masa praznog vozila
1 405
1 430
1 460
1 490
1 510
1 540
- Masa vozila spremnog za vožnju *
1 480
1 502
1 535
1 565
1 585
1 615
- Nosivost
595
760
590
735
565
710
- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
2 000
2 190
2 050
2 225
2 075
2 250
- Ukupna dopuštena masa vozila s
prikolicom (MTRA)
na nagibu 12%
3 300
3 290
3 400
3 425
2 875 / 3 525 /
2 875
3 050 / 3 550 /
3 050
- Prikolica s kočnicom (u granici MTR A)
na nagibu 10% ili 12%
1 300
1 100
1 350
1 200
800 / 1 450 /
800
800 / 1 300 /
800
- Prikolica s kočnicom ** (s prijenosom
opterećenja, u granici MTR A)
1 500
1 400
1 550
1 500
800 / 1 650 /
800
800 / 1 600 /
800
- Prikolica bez kočnice
74 0
750
750
- Preporučeno opterećenje na kuki
70
70
*
Masa vozila spremnog za vožnju je masa praznog vozila + vozač (75 kg).
**
Masa prikolice s kočnicom može se povećati, u granici MTR A, pod uvjetom da se za istu vrijednost smanji MTAC vučnog vozila; međutim, treba
obratiti pažnju na činjenicu da malo opterećenje vučnog vozila može loše utjecati na njegovo držanje ceste.
Mase i vučna opterećenja (kg) (benzinski motori)
Page 260 of 404
Te h n ički podaci
258
Dizel motori
1,6 l Turbo e- HDi
115 K S
2 l Turbo HDi
136 / 150 KS
2 l Turbo HDi
163 KS
Mjenjač
Ručni
(6 brzina)
Upravljani
(6 brzina)
Ručni
(6 brzina)
Automatski
(6 brzina)
Obujam (cm
3)
1 560
1 997
Provrt x hod (mm)
75 x 88,3
85 x 88
Najveća snaga: norma CEE (kW) *
82 - 84
100 / 110
120
Broj okretaja pri najvećoj snazi (okr/min)
3 600
4 000 / 3 750
3 750
Najveći moment: norma CEE (Nm)
270
320/340
340
Broj okretaja pri najvećem momentu (okr/min)
175 0
2 000
Gorivo
Dizel
Dizel
Katalizator
da
da
Pročistač čestica
da
da
Zapremina ulja (u litrama)
Motorno ulje (sa zamjenom uloška)
3,75
-
Dizel motori i mjenjači
*
Najveća snaga odgovara homologiranoj vrijednosti na ispitnom stolu, u skladu s uvjetima iz europskih propisa (smjernica 1999/99/CE).
