12
Te h n ički podaci
259
Navedene vrijednosti MTR A i vučnih opterećenja vrijede za nadmorsku visinu od najviše 1000 metara; navedeno vučno opterećenje treba smanjiti za
10% na svakih narednih 1000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama per formanse vozila se smanjuju radi zaštite motora; kada je vanjska temperatura viša od 37°C, smanjite masu
prikolice.
*
Masa vozila spremnog za vožnju je masa praznog vozila + vozač (75 kg).
**
Masa prikolice s kočnicom može se povećati, u granici MTR A, pod uvjetom da se za istu vrijednost smanji MTAC vučnog vozila; međutim, treba
obratiti pažnju na činjenicu da malo opterećenje vučnog vozila može loše utjecati na njegovo držanje ceste.
Mase i vučna opterećenja (kg) (dizel motori)
Motori
1,6 l Turbo e- HDi
115 K S
Mjenjač
Ručni
(6 brzina)
Upravljani
(6 brzina)
Broj mjesta
5
7
5
7
- Masa praznog vozila
1 430
1 430
1 520
- Masa vozila spremnog za vožnju *
1 505
1 505
1 595
- Nosivost
640
820
640
730
- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
2 070
2 250
2 070
2 250
- Ukupna dopuštena masa vozila s
prikolicom(MTRA)
na nagibu 12%
2 950
3 170
3 150
- Prikolica s kočnicom (u granici MTR A)
na nagibu 10% ili 12%
880
700
1 100
900
- Prikolica s kočnicom ** (s prijenosom
opterećenja, u granici MTR A)
1 080
900
1 300
1 100
- Prikolica bez kočnice
750
700
750
750
- Preporučeno opterećenje na kuki
70
70
Page 262 of 404
Te h n ički podaci
260
Navedene vrijednosti MTR A i vučnih opterećenja vrijede za nadmorsku visinu od najviše 1000 metara; navedeno vučno opterećenje treba smanjiti za
10% na svakih narednih 1000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama per formanse vozila se smanjuju radi zaštite motora; kada je vanjska temperatura viša od 37°C, smanjite masu
prikolice.
* Masa vozila spremnog za vožnju je masa praznog vozila + vozač (75 kg).
** Masa prikolice s kočnicom može se povećati, u granici MTR A, pod uvjetom da se za istu vrijednost smanji MTAC vučnog vozila; međutim, treba
obratiti pažnju na činjenicu da malo opterećenje vučnog vozila može loše utjecati na njegovo držanje ceste.
Mase i vučna opterećenja (kg) (dizel motori)
Dizel motori
1,6 l Turbo e- HDi
115 K S
2 l Turbo
136 KS
Mjenjač
Upravljani
(6 brzina) Score
Ručni
(6 brzina)
Broj mjesta
5
7
5
7
- Masa praznog vozila
1 430
1 520
1 540
- Masa vozila spremnog za vožnju *
1 505
1 595
1 615
- Nosivost
640
730
585
770
- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
2 070
2 250
2 125
2 310
- Ukupna dopuštena masa vozila s
prikolicom (MTR A)
na nagibu 12%
2 920
3 150 / 2 950
3 475
3 510
- Prikolica s kočnicom (u granici MTR A)
na nagibu 10% ili 12%
850
900 / 700
1 350
1 200
- Prikolica s kočnicom ** (s prijenosom
opterećenja, u granici MTR A)
1 050
1 100 / 900
1 550
1 500
- Prikolica bez kočnice
750
750
750
- Preporučeno opterećenje na kuki
70
70
Page 263 of 404
12
Te h n ički podaci
261
Navedene vrijednosti MTR A i vučnih opterećenja vrijede za nadmorsku visinu od najviše 1000 metara; navedeno vučno opterećenje treba smanjiti za
10% na svakih narednih 1000 metara nadmorske visine.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama per formanse vozila se smanjuju radi zaštite motora; kada je vanjska temperatura viša od 37°C, smanjite masu
prikolice.
* Masa vozila spremnog za vožnju je masa praznog vozila + vozač (75 kg).
**
Masa prikolice s kočnicom može se povećati, u granici MTR A, pod uvjetom da se za istu vrijednost smanji MTAC vučnog vozila; međutim, treba
obratiti pažnju na činjenicu da malo opterećenje vučnog vozila može loše utjecati na njegovo držanje ceste.
Mase i vučna opterećenja (kg) (dizel motori)
Motori
2 l Turbo HDi
15 0 KS
2 l Turbo HDi
163 KS
Mjenjač
Ručni
(6 brzina)
Automatski
(6 brzina)
Broj mjesta
5
7
5
7
- Masa praznog vozila
1 540
1 589
1 619
- Masa vozila spremnog za vožnju *
1 615
1 664
1 694
- Nosivost
585
770
536
711
- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC)
2 125
2 310
2 125
2 330
- Ukupna dopuštena masa vozila s
prikolicom (MTR A)
na nagibu 12%
3 475
3 510
3 525
3 530
- Prikolica s kočnicom (u granici MTR A)
na nagibu 10% ili 12%
1 350
1 200
1 400
1 200
- Prikolica s kočnicom ** (s prijenosom
opterećenja, u granici MTR A)
1 550
1 500
1 600
1 500
- Prikolica bez kočnice
750
750
- Preporučeno opterećenje na kuki
70
70
Page 264 of 404
Te h n ički podaci
262
Motor
i
1,6 l Turbo e- HDi
115 K S
2 l Turbo HDi
15 0 KS
Mjenjač
Ručni
(6 brzina)
Upravljani
(6 brzina)
Ručni
(6 brzina)
Ručni
(6 brzina)
Tip, varijanta, verzija
9HZ
9HZ
9HR
RHE
- Masa praznog vozila
1 481
1 482
1 481
1 572
- Masa vozila spremnog za vožnju *
1 556
1 557
1 556
1 647
- Najveća tehnički dopuštena masa
opterećenog vozila (MTAC) **
2 225
2 230
2 200
2 310
- Ukupna dopuštena masa vozila s
prikolicom(MTRA) na nagibu 12% ***
3 120
3 170
3 475
- Prikolica s kočnicom (u granici MTR A) na
nagibu 10% ili 12% ****
895
890
970
1 165
- Prikolica s kočnicom (s prijenosom
opterećenja, u granici MTR A)
X
X
X
X
- Prikolica bez kočnice
750
750
- Preporučeno opterećenje na kuki
70
70
*
Masa vozila spremnog za vožnju je masa praznog vozila + vozač (75 kg).
**
U slučaju prekoračenja najveće tehnički dopuštene mase na stražnjoj osovini, brzina vozila ograničena je na 80 km/h, kako je propisano u točki
2.7 Smjernice.
***
U slučaju prekorač
enja najveće tehnički dopuštene mase kad vozilo vuče prikolicu, brzina vozila ograničena je na 80 km/h, kako je propisano u
točki 2.7 Smjernice.
****
Najveća vrijednost prikolice s kočnicom u granici MTR A; međutim, treba obratiti pažnju na činjenicu da malo opterećenje vučnog vozila može loše
utjecati na njegovo držanje ceste.
Navedene vrijednosti MTR A i vučnih opterećenja vrijede za nadmorsku visinu od najviše 1000 metara; navedeno vučno opterećenje treba smanjiti za
10% na svakih narednih 1000 metara nadmorske visine.
Pri visokim vanjskim temperaturama per formanse vozila se smanjuju radi zaštite motora; kada je vanjska temperatura viša od 37°C, smanjite masu
prikolice.
Mase i vučna opterećenja (kg) (dizel motori) - VU (dostavno vozilo)
Page 265 of 404
12
Te h n ički podaci
263

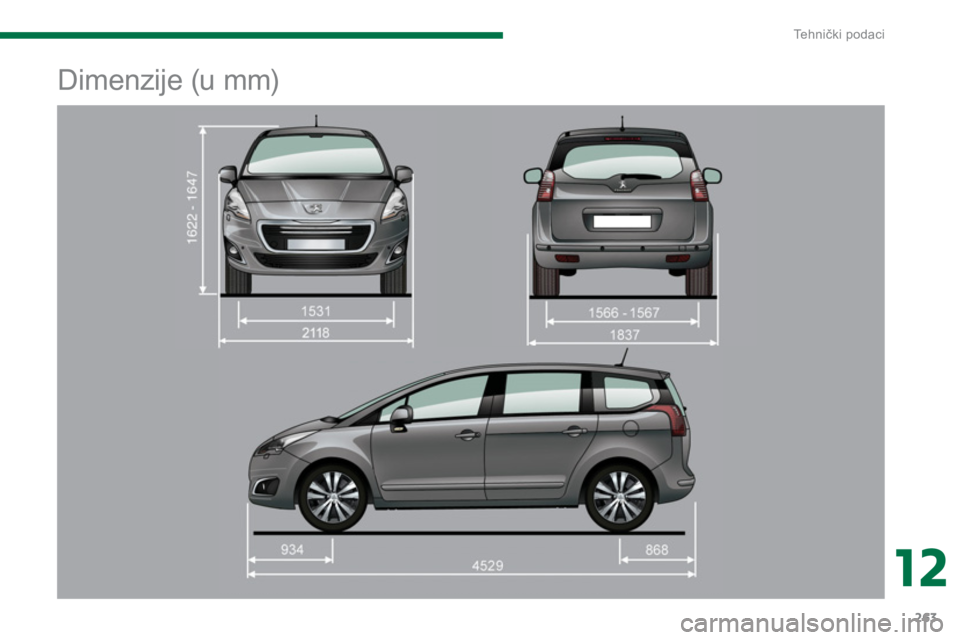

Dimenzije (u mm)
Page 266 of 404
Te h n ički podaci
264
Elementi identifi kacije
A.
Serijski broj u prostoru motora.
Taj broj je ugraviran na karoseriji, blizu
nosača amortizera.
B.
Serijski broj na donjem poprečnom
nosaču vjetrobrana.
Taj broj je naveden na naljepnici koja se
vidi kroz vjetrobran.
C.
Naljepnica proizvođača.
Broj je naveden na naljepnici na okviru
vrata vozača.
D.
Naljepnica s podacima o gumama i boji.
Ta naljepnica nalazi se na srednjem stupu,
na strani vozača.
Na njoj su navedeni sljedeći podaci:
- tlak u gumama za prazno i opterećeno
vozilo,
- dimenzije guma,
- tlak u gumi rezer vnog kotača,
- oznaka boje.
To su razne vidljive oznake koje omogućuju točnu identifikaciju vozila i njegovo pretraživanje u bazama podataka.
Ako je tlak u gumama prenizak, vozilo
troši više goriva.
Tlak treba provjeravati na hladnim
gumama, barem jedanput mjesečno.
Page 267 of 404
265

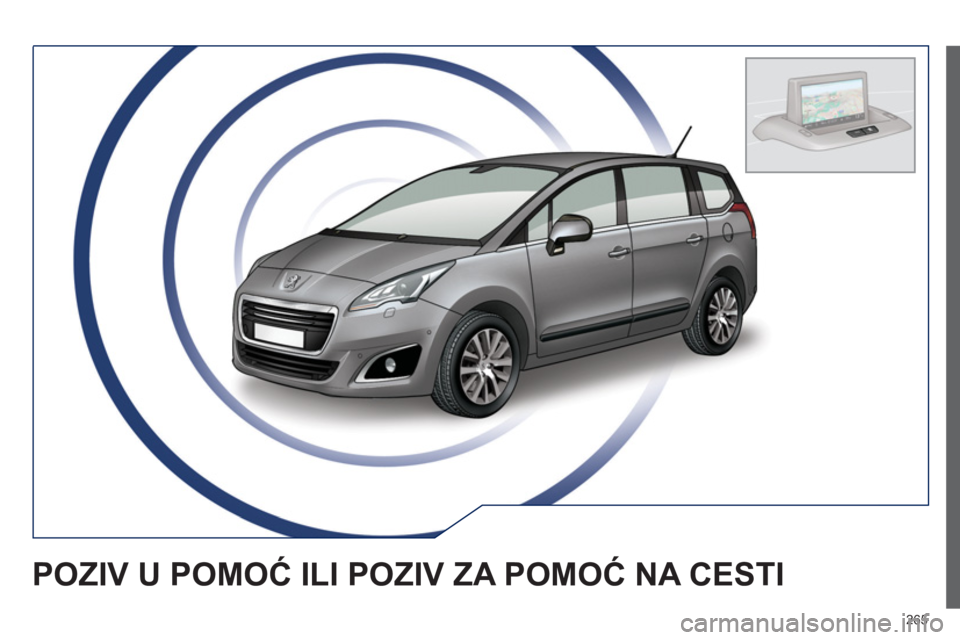

POZIV U POMOĆ ILI POZIV ZA POMOĆ NA CESTI
Page 268 of 404
266
POZIV U POMOĆ ILI POZIV SLUŽBI ZA POMOĆ NA CESTI
U hitnom slučaju, pritisnite ovu tipku duže od 2 sekunde.
Bljeskanjem zelene diode i glasovnom porukom potvrđuje
se da je poziv upućen centru "Peugeot Connect SOS" * .
Zelena dioda ostaje upaljena (bez bljeskanja) nakon uspostavljanja
komunikacije. Ona se gasi na kraju razgovora.
Nakon svakog uključivanja kontakta, zelena
žaruljica pali se na oko 3 sekunde, čime se
potvrđuje ispravan rad sustava.
Poziv se poništava ako još jednom odmah pritisnete istu tipku.
Poništavanje se potvrđuje glasovnom porukom.
Pritisnite duže od 2 sekunde ovu tipku za upućivanje
poziva službi za pomoć na cesti (ako je vozilo
nepokretno).
Upućivanje poziva potvrđuje se glasovnom porukom ** .
Poziv se poništava ako odmah ponovno pritisnete istu tipku. Zelena dioda
se gasi. Poništavanje se potvrđuje glasovnom porukom.
Za poništavanje poziva, odgovorite centru "Peugeot Connect SOS" da ste
pogrešno nazvali.
"Peugeot Connect SOS" odmah lokalizira vaše vozilo, obraća vam se
na vašem jeziku ** , i po potrebi traži slanje nadležnih službi za pružanje
pomoći ** . U zemljama u kojima takav centar nije organiziran ili ako je
usluga lokaliziranja vozila izričito odbijena, poziv se izravno usmjerava
službi za hitnu pomoć (112), bez određivanja lokacije.
Ako računalo zračnih jastuka otkrije sudar, neovisno o eventualnom
napuhavanju zračnih jastuka, poziv u pomoć automatski se
upućuje.
*
Ovisno o opć
im uvjetima korištenje usluge u prodajnom mjestu i u okviru
tehnoloških i tehničkih ograničenja.
Bljeskanje narančaste žaruljice upozorava
na neispravnost sustava.
Stalno upaljena narančasta žaruljica
upozorava da je potrebno zamijeniti
pomoćnu bateriju.
U oba slučaja, obratite se mreži PEUGEOT.
Ako ste vozilo kupili izvan mreže PEUGEOT, provjerite postavke tih službi,
a za promjenu postavki možete se obratiti našoj mreži. U višejezičnoj
zemlji, postavke se mogu namjestiti na službeni nacionalni jezik po vašem
izboru.
Zbog tehničkih razloga, a posebno radi pružanja strankama što
kvalitetnijih usluga PEUGEOT CONNECT, proizvođač stalno zadržava
pravo na ažuriranje sustava telematike ugrađenog u vozilo.
Peugeot Connect SOS
Peugeot Connect Assistance
Rad sustava
**
Ovisno o zemljopisnoj pokrivenosti usluge PEUGEOT CONNECT SOS,
Peugeot Connect Assistance i o službenom nacionalnom jeziku koji je
izabrao vlasnik vozila.
Popis pokrivenih zemalja i usluga PEUGEOT CONNECT dostupan je u
prodajnim mjestima ili na stranicama www.peugeot.hr.
Page 269 of 404
267
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV TRAFFIC
SETUPADDR
BOOK

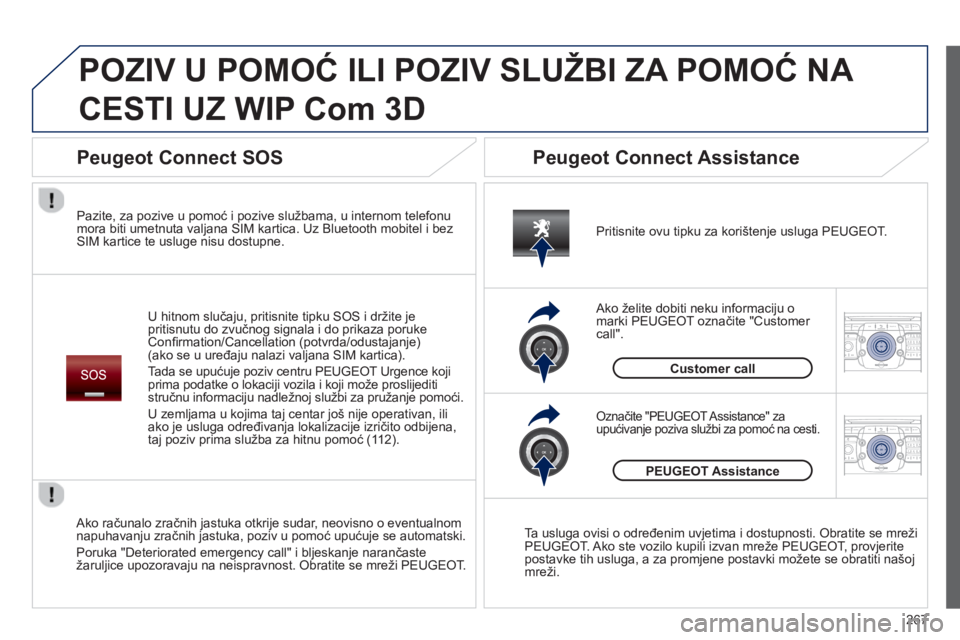

POZIV U POMOĆ ILI POZIV SLUŽBI ZA POMOĆ NA
CESTI UZ WIP Com 3D
U hitnom slučaju, pritisnite tipku SOS i držite je
pritisnutu do zvučnog signala i do prikaza poruke
Confi rmation/Cancellation (potvrda/odustajanje)
(ako se u uređaju nalazi valjana SIM kartica).
Tada se upućuje poziv centru PEUGEOT Urgence koji
prima podatke o lokaciji vozila i koji može proslijediti
stručnu informaciju nadležnoj službi za pružanje pomoći.
U zemljama u kojima taj centar još nije operativan, ili
ako je usluga određivanja lokalizacije izričito odbijena,
taj poziv prima služba za hitnu pomoć (112).
Pazite, za pozive u pomoć i pozive službama, u internom telefonu
mora biti umetnuta valjana SIM kartica. Uz Bluetooth mobitel i bez
SIM kartice te usluge nisu dostupne.
Pritisnite ovu tipku za korištenje usluga PEUGEOT.
Customer call
Ako želite dobiti neku informaciju o
marki PEUGEOT označite "Customer
call".
Označite "PEUGEOT Assistance" za
upućivanje poziva službi za pomoć na cesti.
PEUGEOT Assistance
Ta usluga ovisi o određenim uvjetima i dostupnosti. Obratite se mreži
PEUGEOT. Ako ste vozilo kupili izvan mreže PEUGEOT, provjerite
postavke tih usluga, a za promjene postavki možete se obratiti našoj
mreži.
Ako računalo zračnih jastuka otkrije sudar, neovisno o eventualnom
napuhavanju zračnih jastuka, poziv u pomoć upućuje se automatski.
Poruka "Deteriorated emergency call" i bljeskanje narančaste
žaruljice upozoravaju na neispravnost. Obratite se mreži PEUGEOT.
Peugeot Connect SOS
Peugeot Connect Assistance
