249
A LED lámpákkal szerelt utánfutók nem
kompatibilisek az eszköz kábelkötegével.
A műszaki jellemzőket és különösen
a járművel vontatható tömegeket a
megfelelő részben találja.
Az utánfutóval való közlekedés
biztonsága érdekében olvassa el a
megfelelő részt.
A.
Reteszelt helyzet; a kar érintkezik a
vonófejjel (nincs hézag).
B. Kireteszelt helyzet; a kar nem érintkezik
a vonófejjel (kb. 5 mm-es hézag). Használat előtt
Az alábbi pontokon ellenőrizze, hogy a
vonófej megfelelően van-e felszerelve:
-
a k
aron található zöld jelzés szemben
áll a fejen található zöld jelzéssel,
-
a k
ar érintkezik a fejjel (
A helyzet),
-
a b
iztonsági zár reteszelve van és a
kulcs nincs a zárban: a forgókapcsolót
nem lehet működtetni,
-
a v
onófej egyáltalán nem mozoghat a
tartójában; próbálja kézzel megrázni.
Ha a vonófej nincs rögzítve, az utánfutó
leoldódhat. Balesetveszély! Használat közben
Ne reteszelje ki a berendezést mindaddig,
amíg a vontatmány vagy szállítóeszköz a
vonófejre van szerelve.
Ne lépje túl a gépjármű legnagyobb
megengedett vontatható tömegét.
Az engedélyezett maximális
rakománytömegbe az utánfutó tömegét is
bele kell számolni: ezt túllépve az utánfutó
leoldódhat a gépkocsiról, ami súlyos
baleset kockázattal jár.
Ellenőrizze az utánfutó világításának
megfelelő működését.
Mielőtt elindul, ellenőrizze a fényszórók
beállítását.
A fényszóró vetítési magasságának
beállításáról
bővebben lásd a megfelelő
részt.
Használat után
Ha utazásához nem használ utánfutót
vagy szállítóeszközt, a vonófejet szerelje
le és a védődugaszt tegye a helyére. Ez
különösen fontos abban az esetben, ha a
vonófej eltakarná a rendszámtáblát vagy
a lámpákat.
7
Gyakorlati tudnivalók

250

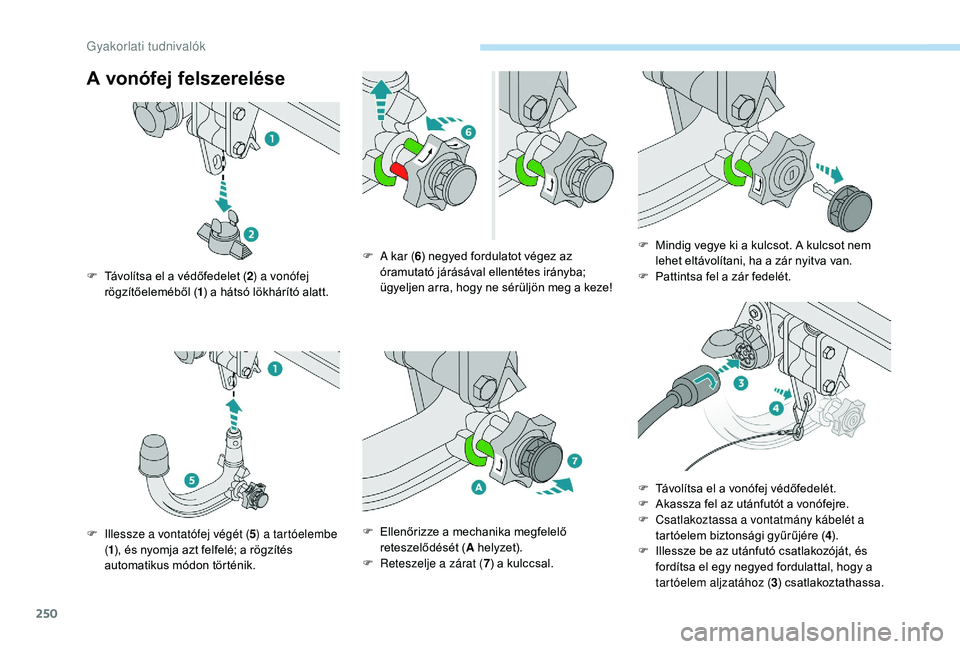

A vonófej felszerelése
F Távolítsa el a védőfedelet (2) a vonófej
rögzítőeleméből ( 1) a hátsó lökhárító alatt.
F

I
llessze a vontatófej végét ( 5) a tartóelembe
( 1 ), és nyomja azt felfelé; a rögzítés
automatikus módon történik. F

A k
ar (
6) negyed fordulatot végez az
óramutató járásával ellentétes irányba;
ügyeljen arra, hogy ne sérüljön meg a keze!
F

E
llenőrizze a mechanika megfelelő
reteszelődését ( A helyzet).
F

R
eteszelje a zárat (7) a kulccsal. F

M
indig vegye ki a kulcsot. A kulcsot nem
lehet eltávolítani, ha a zár nyitva van.
F P attintsa fel a zár fedelét.
F

T
ávolítsa el a vonófej védőfedelét.
F

A
kassza fel az utánfutót a vonófejre.
F

C
satlakoztassa a vontatmány kábelét a
tartóelem biztonsági gyűrűjére ( 4).
F

I
llessze be az utánfutó csatlakozóját, és
fordítsa el egy negyed fordulattal, hogy a
tartóelem aljzatához ( 3) csatlakoztathassa.
Gyakorlati tudnival

251
A vonófej leszerelése
F Fordítsa el egy negyed fordulattal, és a tartóelem aljzatáról ( 3) történő leválasztás
érdekében húzza meg az utánfutó
csatlakozóját.
F

K
össe le vontatmány kábelét a tartóelem
biztonsági gyűrűjéről ( 4).
F

A
kassza le az utánfutót a vonófejről.
F

T
egye a helyére a vonófej védőfedelét.
F Távolítsa el a zár fedelét, és nyomja rá a kulcsfejre.
F Illessze be a kulcsot a zárba ( 7).
F N yissa ki a zárat a kulccsal.
F

A
z egyik kezével ragadja meg szorosan
a vontatófejet (5); a másik kezével pedig
húzza ki, és forgassa el az óramutató
járásával megegyező irányba a kart ( 6); ne
engedje el a kart. F
E melje ki a vonófejet alulról a tartóelemből
( 1 ).
F

E
ngedje el a kart; a kar automatikusan
rögzül kireteszelt helyzetben ( B helyzet).
F

H
elyezze vissza a védődugaszt (2) a
tartóelemre ( 1).
F

T
egye el gondosan a vonófejet az ütésektől
és szennyeződésektől védő huzatba.
7
Gyakorlati tudnivalók

252
A mellékelt címkét helyezze jól látható
helyre, a tartóelem közelébe vagy a
csomagtartóba.
A vonóberendezésen történő
beavatkozással kapcsolatban forduljon
a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Tehermentesítő üzemmód
A rendszer bizonyos funkciók vezérlését az
akkumulátor energiaszintjéhez igazítja.
Menet közben a tehermentesítés átmenetileg
kikapcsol bizonyos funkciókat, például
a légkondicionálót vagy a hátsó ablak
páramentesítését stb.
A kikapcsolt funkciók, amint azt a feltételek
lehetővé teszik, automatikusan ismét
működésbe lépnek.
Karbantartás
A működés csak akkor megfelelő, ha a vonófej
és a tartóelem is tiszta.
A gépjármű nagynyomású mosóval történő
tisztítása előtt a vonófejet le kell szerelni, és a
védőborítást rá kell helyezni a tartóelemre.
Energiatakarékos
üzemmód
Az akkumulátor megfelelő töltésének
biztosítása érdekében a rendszer bizonyos
funkciók használatának időtartamát
szabályozza.
Bizonyos funkciókat, így az audio- és
telematikai rendszert, az ablaktörlőket, a
tompított fényszórókat és a plafonlámpákat
összesen kb. 40 percig a motor leállítását
követően is használhatja.
Belépés ebbe az
üzemmódba
A kombinált kijelzőn megjelenik az
energiatakarékos üzemmódra való áttérést
jelző üzenet, és az aktív funkciók készenléti
állapotba kapcsolnak.
Ha a készenléti állapotba történő áttérés
pillanatában éppen telefonbeszélgetést
folytat, a beszélgetés még kb. 10
percig
folytatható az autórádió kihangosító
szettjével.
Kilépés az üzemmódból
Ezek a funkciók automatikusan újra
bekapcsolnak a gépjármű következő
használatakor.
A funkciók azonnali használatához indítsa be a
motort, majd hagyja járni:
-

a b
erendezések kb. öt percig történő
használatához kevesebb mint tíz percig,
-

a b
erendezések kb. harminc percig történő
használatához több mint tíz percig.
Az akkumulátor megfelelő töltésének
biztosításához tartsa be a motor indításához
szükséges időtartamot.
Az akkumulátort ne próbálja a motor több
egymást követő újraindításával újratölteni.
Lemerült akkumulátorral a motort nem
lehet beindítani.
További tudnivalókat olvashat a 12
voltos
akkumulátorról a megfelelő részben.
Gyakorlati tudnivalók

253
Fagyvédő lemez
(A termék forgalmazásának országától
függően.)
Megakadályozza, hogy felhalmozódjon a hó a
hűtőventilátor környezetében.
A leszerelhető eszköz két, az elülső
lökhárítóhoz rögzítendő elemből áll.A lemez fel-, illetve leszerelése
tekintetében azt javasoljuk, hogy forduljon
a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Mielőtt a szerelést megkezdené,
győződjön meg arról, hogy sem a motor,
sem a ventilátor nem működik.
Beszerelés
F Illessze a megfelelő lemezt a lökhárító alsó rácsa elé.
F

E
lőször illessze be a két alsó rögzítőkonzolt
a lökhárítóba.
F

B
illentse felfelé a lemezt úgy, hogy a
három felső rögzítőkonzol is bepattanjon a
lökhárítóba.
F

A s
zélét megnyomva ellenőrizze az egység
megfelelően tart-e a helyén.
Ismételje meg ugyanezeket a műveleteket a
másik lemezzel.
Eltávolítás
F Dugja be az ujját a lemez felső részén található nyílásba.
F

H
úzza maga felé és pattintsa le a lemezt.
Ismételje meg ugyanezeket a műveleteket a
másik lemezzel.
A hófogó lemezt el kell távolítani:
-

1
0 °C feletti külső hőmérsékletnél,
-


vontatáskor,
-

1
20 km/h feletti sebességnél.
7
Gyakorlati tudnivalók

254
Hóláncok
Téli időjárás esetén a hólánc javítja a
meghajtást és a gépjármű fékezéskor
tapasztalható viselkedését.A hóláncot csak az első kerekekre kell
felszerelni. Mankókerék típusú pótkerékre
tilos felszerelni.
Kérjük, vegye figyelembe a hóláncok
használatára és a megengedett
legnagyobb sebességre vonatkozó
törvényi szabályozást.
Felszerelési tanácsok
F Ha út közben kell felszerelnie a hóláncot, állítsa le a gépjárművet az út szélén, sima
felületen.
F

H
úzza be a rögzítőféket és szükség
esetén ékelje ki a kerekeket, hogy ne
mozdulhasson el a gépjármű.
F

S
zerelje fel a hóláncot a gyártó utasításai
alapján.
F

I
nduljon el óvatosan, és haladjon pár
percig anélkül, hogy túllépné az 50
km/h-s
sebességet.
F

Á
lljon meg, és ellenőrizze a hólánc
feszességét.
Javasoljuk, hogy elindulás előtt száraz, sík
felületen gyakorolja a hólánc felszerelését.
Lehetőleg ne használjon hóláncot nem
behavazott úton, nehogy megrongálja a
hóláncot és az útfelületet. Ha gépjárműve
könnyűfém keréktárcsákkal rendelkezik,
gondoskodjon róla, hogy a hólánc
és annak egyetlen rögzítőeleme se
érintkezzen a keréktárcsával. Kizárólag a gépjárművén található
keréktípushoz való hóláncot használjon:
Eredeti
gumiabroncsméret Maximális
láncszemméret
215/65
R179
mm
225/55
R189
mm
205/55
R199
mm
235/50
R19nem szerelhető fel
hólánccal
A hóláncokkal kapcsolatos bővebb
információért forduljon a PEUGEOT hálózathoz
vagy egy szakszer vizhez.
Gyakorlati tudnivalók

255

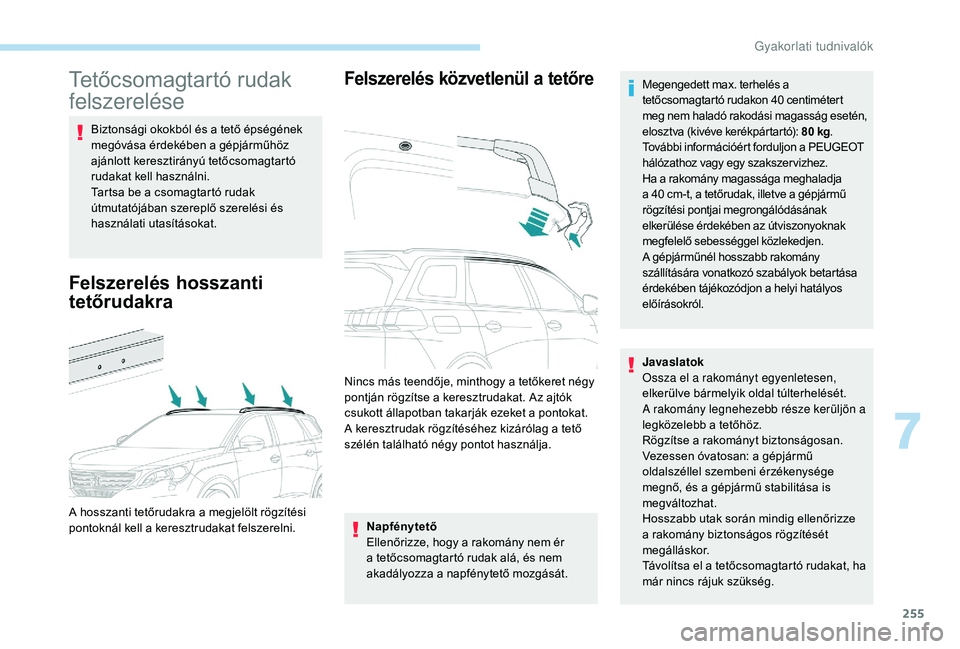

Tetőcsomagtartó rudak
felszerelése
Biztonsági okokból és a tető épségének
megóvása érdekében a gépjárműhöz
ajánlott keresztirányú tetőcsomagtartó
rudakat kell használni.
Tartsa be a csomagtartó rudak
útmutatójában szereplő szerelési és
használati utasításokat.
Felszerelés hosszanti
tetőrudakra
Felszerelés közvetlenül a tetőre
Napfénytető
Ellenőrizze, hogy a rakomány nem ér
a tetőcsomagtartó rudak alá, és nem
akadályozza a napfénytető mozgását.
A hosszanti tetőrudakra a megjelölt rögzítési
pontoknál kell a keresztrudakat felszerelni. Nincs más teendője, minthogy a tetőkeret négy
pontján rögzítse a keresztrudakat. Az ajtók
csukott állapotban takarják ezeket a pontokat.
A keresztrudak rögzítéséhez kizárólag a tető
szélén található négy pontot használja.
Javaslatok
Ossza el a rakományt egyenletesen,
elkerülve bármelyik oldal túlterhelését.
A rakomány legnehezebb része kerüljön a
legközelebb a tetőhöz.
Rögzítse a rakományt biztonságosan.
Vezessen óvatosan: a gépjármű
oldalszéllel szembeni érzékenysége
megnő, és a gépjármű stabilitása is
megváltozhat.
Hosszabb utak során mindig ellenőrizze
a rakomány biztonságos rögzítését
megálláskor.
Távolítsa el a tetőcsomagtartó rudakat, ha
már nincs rájuk szükség. Megengedett max. terhelés a
tetőcsomagtartó rudakon 40 centimétert
meg nem haladó rakodási magasság esetén,
elosztva (kivéve kerékpártartó): 80 kg
.
További információért forduljon a PEUGEOT
hálózathoz vagy egy szakszer vizhez.
Ha a rakomány magassága meghaladja
a 40 cm-t, a tetőrudak, illetve a gépjármű
rögzítési pontjai megrongálódásának
elkerülése érdekében az útviszonyoknak
megfelelő sebességgel közlekedjen.
A gépjárműnél hosszabb rakomány
szállítására vonatkozó szabályok betartása
érdekében tájékozódjon a helyi hatályos
előírásokról.
7
Gyakorlati tudnivalók

256
Motorháztető
Mielőtt bármiféle beavatkozást végezne a
motortérben, kapcsolja ki a Stop & Start
funkciót, nehogy a START üzemmód
automatikus bekapcsolása esetén
megsérüljön.
A belső nyitókar elhelyezkedéséből
adódóan a motorháztetőt addig nem lehet
kinyitni, amíg a bal első ajtó csukva van.
Meleg motornál óvatosan bánjon a külső
karral és a kitámasztóval (égési sérülés
veszélye): csak a védőszivacsnál fogja meg.
Nyitott motorháztetőnél vigyázzon, nehogy
nekimenjen a biztonsági retesznek.
Erős szélben ne nyissa fel a motorháztetőt.
A motor hűtőventilátora a gépjármű
leállását követően is működésbe
léphet; ügyeljen rá, hogy ne kerüljön
ruha vagy egyéb tárgy a ventilátor
közelébe.
Felnyitás
F Nyissa ki a bal első ajtót.
F
H
úzza maga felé az ajtónyílás alsó részén
elhelyezett kioldó kart.
F

E
melje meg a biztonsági reteszt, majd
hajtsa fel a motorháztetőt. F

P
attintsa ki a kitámasztórudat a helyéről,
és a nyitott motorháztető kitámasztásához
illessze a számára kialakított nyílásba.
Lecsukás
F Vegye ki a kitámasztórudat a nyílásból.
F P attintsa a helyére.
F

E
ressze le a motorháztetőt, majd a
mozdulat végén engedje el.
F

F
elfelé húzva ellenőrizze a motorháztető
reteszelődését.
Mivel a motortérben elektromos
berendezések találhatók, ne tegye ki
tartósan víz hatásának (eső, mosás stb.).
Gyakorlati tudnivalók

257

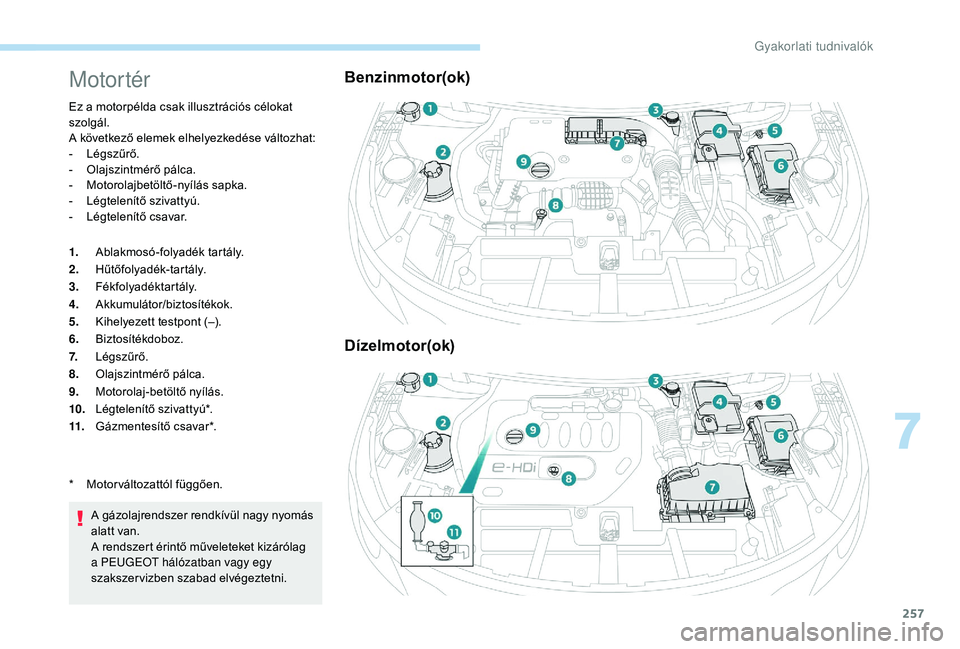

Motortér
Ez a motorpélda csak illusztrációs célokat
szolgál.
A következő elemek elhelyezkedése változhat:
-
L
égszűrő.
-
O

lajszintmérő pálca.
-
M

otorolajbetöltő-nyílás sapka.
-

L
égtelenítő szivattyú.
-

L
égtelenítő csavar.
1. Ablakmosó-folyadék tartály.
2. Hűtőfolyadék-tartály.
3. Fékfolyadéktartály.
4. Akkumulátor/biztosítékok.
5. Kihelyezett testpont (–).
6. Biztosítékdoboz.
7. Légszűrő.
8. Olajszintmérő pálca.
9. Motorolaj-betöltő nyílás.
10. Légtelenítő szivattyú*.
11. Gázmentesítő csavar*.
A gázolajrendszer rendkívül nagy nyomás
alatt van.
A rendszert érintő műveleteket kizárólag
a PEUGEOT hálózatban vagy egy
szakszervizben szabad elvégeztetni.
Benzinmotor(ok)
Dízelmotor(ok)
* Motor változattól függően.
7
Gyakorlati tudnivalók

258
Folyadékszintek ellenőrzése
A gyártó karbantartási terveben foglaltaknak
megfelelően rendszeresen ellenőrizze az alábbi
folyadékszinteket. Ellenkező értelmű ajánlás
híján szükség esetén végezze is el a feltöltést.
Jelentős szintcsökkenés esetén ellenőriztesse
az adott folyadékkört egy PEUGEOT
forgalmazónál vagy egy szakszer vizben.A motortérben történő beavatkozásoknál
legyen óvatos, mert a motor egyes részei
rendkívül forrók lehetnek (égési sérülés
veszélye áll fenn), és a hűtőventilátor
is bármikor bekapcsolhat (kikapcsolt
gyújtásnál is).
Elhasználódott anyagok
Kerülje az elhasználódott olaj és egyéb
folyadékok tartós érintkezését a bőrrel.
Ezeknek a folyadékoknak a többsége az emberi
egészségre káros, rendkívül maró hatású.
A fáradt olajat és az egyéb
elhasznált folyadékokat ne öntse a
csatornarendszerbe vagy a földre.
Vigye az elhasználódott olajat a
PEUGEOT kereskedőhöz vagy egy
szakszer viz egységbe, és az erre a célra
rendszeresített tárolókban helyezze el.
Motorolajszint
Az ellenőrzést elektromos szintmérő
esetén a gyújtás bekapcsolásakor
a kombinált kijelzőn található
motorolajszint-jelzővel, egyébként
pedig a szintmérő pálca
segítségével végezheti el.
A megbízható eredmény érdekében a
szint kézi ellenőrzését vízszintes talajon
leállított gépjárművön, legalább 30
perccel
a gépjármű leállítását követően kell
elvégezni.
Két átvizsgálás (vagy olajcsere) között is
szükség lehet utántöltésre. A PEUGEOT
azt tanácsolja, hogy 5000
kilométerenként
ellenőriztesse az olajszintet, és szükség esetén
végeztesse el az utántöltést.
Ellenőrzés a szintmérő pálcával
A szintmérő pálca elhelyezkedése a megfelelő
motortéri rajzon látható.
F

A s
zínes végénél fogva húzza ki a pálcát.
F

E
gy tiszta, nem bolyhosodó ronggyal törölje
meg a szárát.
F

Ü
tközésig tolja vissza a helyére, majd újra
húzza ki és ellenőrizze a szintet: a szintnek
az A és B jelzés között kell lennie. A = MA X
B = MIN
Ha úgy találja, hogy a szint az A jel felett vagy
a B jel alatt van, ne indítsa be a motor t .
-
H
a a szint a maximális jel (MAX
) felett van
(fennáll a motor károsodásának veszélye),
forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
-
H
a a szint a minimális jel (
MIN) alatt van,
haladéktalanul töltse fel a motorolajszintet.A motorolaj jellemzői
Mielőtt olajfeltöltést vagy olajcserét végezne,
ellenőrizze, hogy az olaj megfelel-e az
adott gépjármű motortípusának és a gyártó
előírásainak.
Gyakorlati tudnivalók
