PEUGEOT 5008 2017 Manual de utilização (in Portuguese)

29

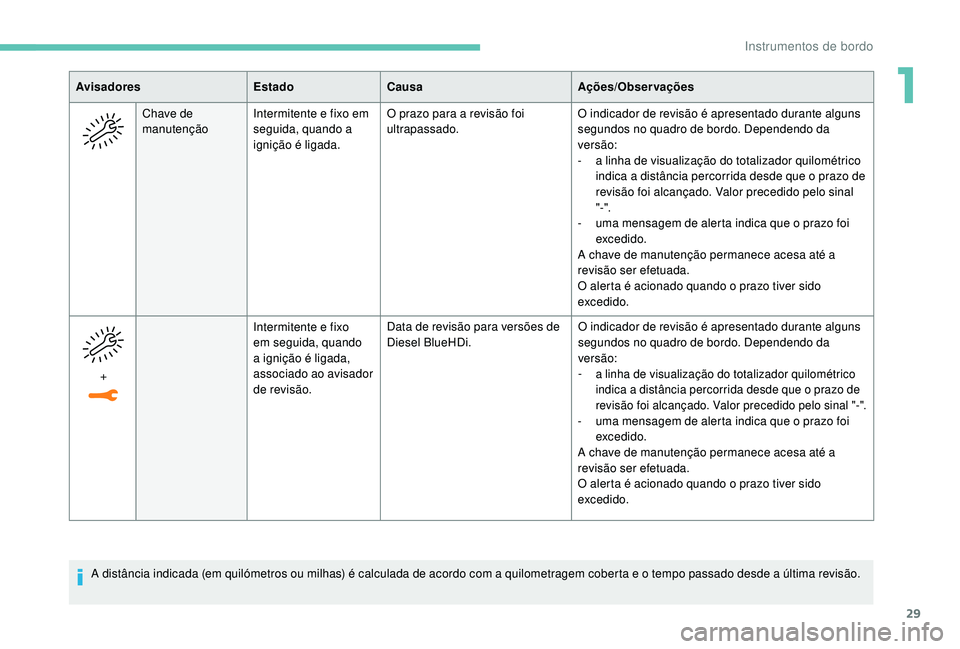

AvisadoresEstadoCausa Ações/Observações
Chave de
manutenção Intermitente e fixo em
seguida, quando a
ignição é ligada. O prazo para a revisão foi
ultrapassado.
O indicador de revisão é apresentado durante alguns
segundos no quadro de bordo. Dependendo da
versão:
-

a l
inha de visualização do totalizador quilométrico
indica a distância percorrida desde que o prazo de
revisão foi alcançado. Valor precedido pelo sinal
"-".
-

u
ma mensagem de alerta indica que o prazo foi
excedido.
A chave de manutenção permanece acesa até a
revisão ser efetuada.
O alerta é acionado quando o prazo tiver sido
excedido.
+ Intermitente e fixo
em seguida, quando
a ignição é ligada,
associado ao avisador
de revisão.Data de revisão para versões de
Diesel BlueHDi.
O indicador de revisão é apresentado durante alguns
segundos no quadro de bordo. Dependendo da
versão:
-

a linha de visualização do totalizador quilométrico
indica a distância percorrida desde que o prazo de
revisão foi alcançado. Valor precedido pelo sinal "-".
- uma mensagem de alerta indica que o prazo foi excedido.
A chave de manutenção permanece acesa até a
revisão ser efetuada.
O alerta é acionado quando o prazo tiver sido
excedido.
A distância indicada (em quilómetros ou milhas) é calculada de acordo com a quilometragem coberta e o tempo passado desde a última revisão.
1
Instrumentos de bordo

30
Reposição a zero do indicador de
revisão
O indicador de revisão deve ser reposto a zero
após cada revisão.
Caso tenha realizado pessoalmente a revisão
do seu veículo:
F
de
sligue a ignição,
Se tiver de desligar a bateria após esta
operação, tranque o veículo e espere pelo
menos 5 minutos para que a reposição a
zero seja registada.
Recuperar as informações de
manutenção
A qualquer momento, é possível aceder às
informações de manutenção.
Indicador de nível do óleo
do motor
F prima sem soltar o botão de reposição a zero do registador de distância percorrida,
F

l
igue a ignição; o conta-quilómetros inicia
uma contagem decrescente,
F

S
olte o botão quando " =0" aparecer no
visor; a chave desaparece. F

P
rima o botão de reposição a zeros do
conta-quilómetros parcial. As informações de manutenção são
apresentadas durante alguns segundos,
desaparecendo de seguida. (dependendo da versão)
Nas versões equipadas com um indicador
elétrico de nível de óleo, o estado do nível de
óleo do motor é apresentada durante alguns
segundos no painel de instrumentos, após a
informação de manutenção.
A leitura do nível só será válida se o
veículo estiver num solo nivelado e se
o motor estiver desligado há mais de
30

minutos.
Instrumentos de bordo

31

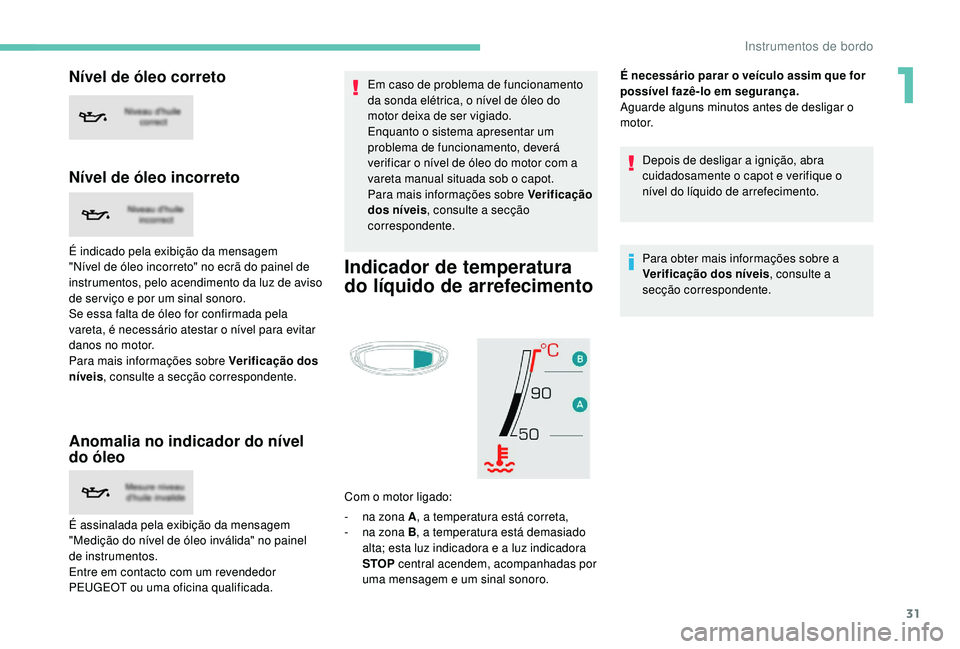

Nível de óleo correto
Nível de óleo incorreto
É indicado pela exibição da mensagem
"Nível de óleo incorreto" no ecrã do painel de
instrumentos, pelo acendimento da luz de aviso
de ser viço e por um sinal sonoro.
Se essa falta de óleo for confirmada pela
vareta, é necessário atestar o nível para evitar
danos no motor.
Para mais informações sobre Verificação dos
níveis, consulte a secção correspondente.
Anomalia no indicador do nível
do óleo
Indicador de temperatura
do líquido de arrefecimento
Com o motor ligado:
-

n
a zona A , a temperatura está correta,
-

n
a zona B , a temperatura está demasiado
alta; esta luz indicadora e a luz indicadora
STOP central acendem, acompanhadas por
uma mensagem e um sinal sonoro. É necessário parar o veículo assim que for
possível fazê-lo em segurança.
Aguarde alguns minutos antes de desligar o
motor.
Depois de desligar a ignição, abra
cuidadosamente o capot e verifique o
nível do líquido de arrefecimento.
Para obter mais informações sobre a
Verificação dos níveis , consulte a
secção correspondente.
É assinalada pela exibição da mensagem
"Medição do nível de óleo inválida" no painel
de instrumentos.
Entre em contacto com um revendedor
PEUGEOT ou uma oficina qualificada. Em caso de problema de funcionamento
da sonda elétrica, o nível de óleo do
motor deixa de ser vigiado.
Enquanto o sistema apresentar um
problema de funcionamento, deverá
verificar o nível de óleo do motor com a
vareta manual situada sob o capot.
Para mais informações sobre Verificação
dos níveis
, consulte a secção
correspondente.
1
Instrumentos de bordo

32

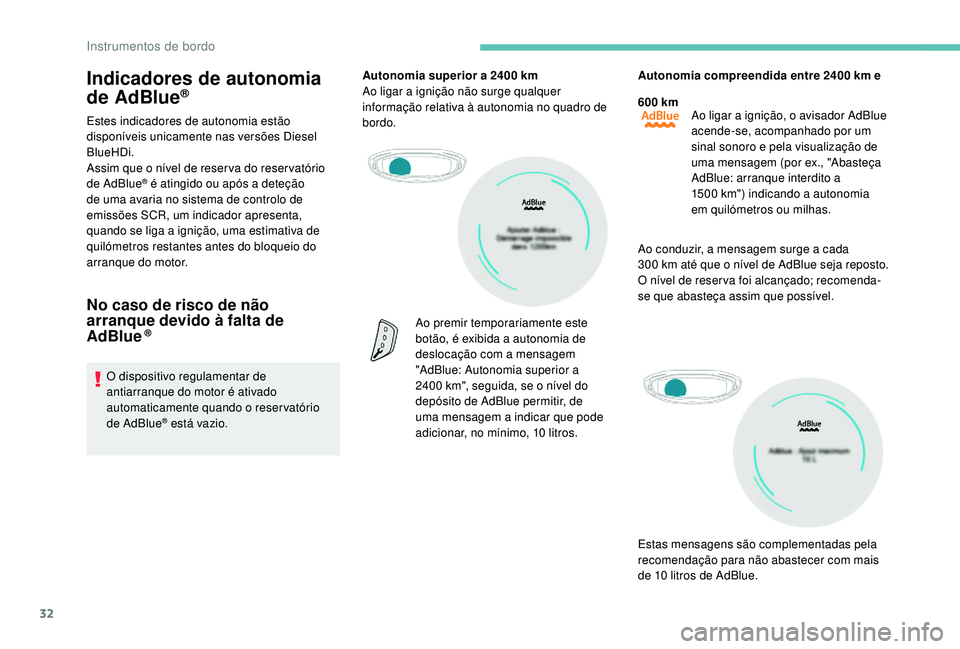

Indicadores de autonomia
de AdBlue®
Estes indicadores de autonomia estão
disponíveis unicamente nas versões Diesel
BlueHDi.
Assim que o nível de reser va do reser vatório
de AdBlue
® é atingido ou após a deteção
de uma avaria no sistema de controlo de
emissões SCR, um indicador apresenta,
quando se liga a ignição, uma estimativa de
quilómetros restantes antes do bloqueio do
arranque do motor. Autonomia compreendida entre 2400 km e
600 km
Ao ligar a ignição, o avisador AdBlue
acende-se, acompanhado por um
sinal sonoro e pela visualização de
uma mensagem (por ex., "Abasteça
AdBlue: arranque interdito a
1500 km") indicando a autonomia
em quilómetros ou milhas.
Ao conduzir, a mensagem surge a cada
300
km até que o nível de AdBlue seja reposto.
O nível de reser va foi alcançado; recomenda-
se que abasteça assim que possível.
Estas mensagens são complementadas pela
recomendação para não abastecer com mais
de 10 litros de AdBlue.
No caso de risco de não
arranque devido à falta de
AdBlue
®
O dispositivo regulamentar de
antiarranque do motor é ativado
automaticamente quando o reservatório
de AdBlue
® está vazio. Autonomia superior a 2400 km
Ao ligar a ignição não surge qualquer
informação relativa à autonomia no quadro de
bordo.
Ao premir temporariamente este
botão, é exibida a autonomia de
deslocação com a mensagem
"AdBlue: Autonomia superior a
2400 km", seguida, se o nível do
depósito de AdBlue permitir, de
uma mensagem a indicar que pode
adicionar, no mínimo, 10 litros.

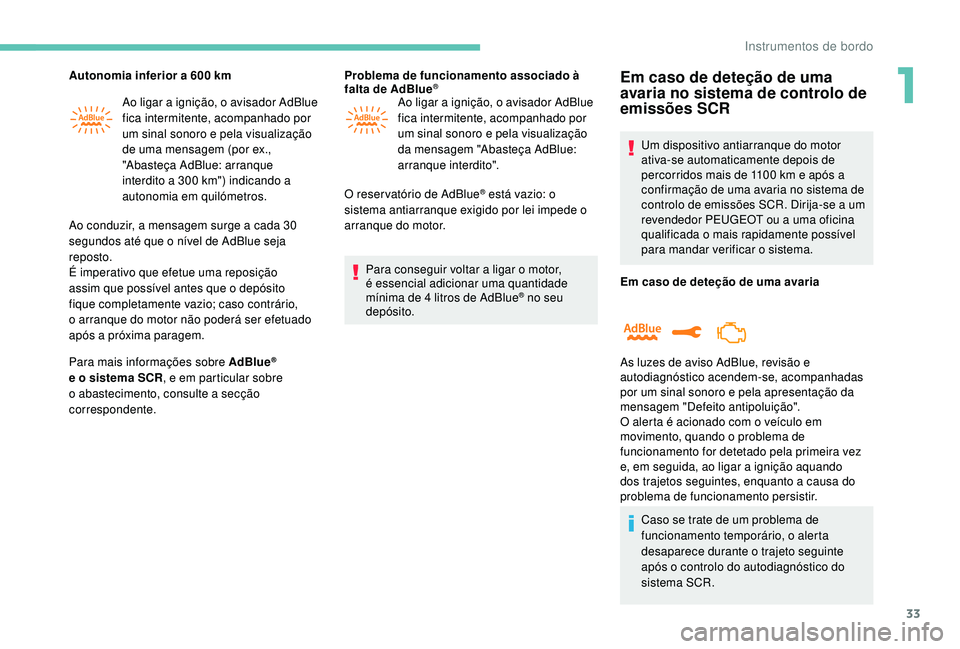

Instrumentos de bordo

33
Autonomia inferior a 600 kmAo ligar a ignição, o avisador AdBlue
fica intermitente, acompanhado por
um sinal sonoro e pela visualização
de uma mensagem (por ex.,
"Abasteça AdBlue: arranque
interdito a 300 km") indicando a
autonomia em quilómetros.
Ao conduzir, a mensagem surge a cada 30
segundos até que o nível de AdBlue seja
reposto.
É imperativo que efetue uma reposição
assim que possível antes que o depósito
fique completamente vazio; caso contrário,
o
arranque do motor não poderá ser efetuado
após a próxima paragem.
Para mais informações sobre AdBlue
®
e o sistema SCR, e em particular sobre
o abastecimento, consulte a secção
correspondente. Problema de funcionamento associado à
falta de AdBlue
®
Ao ligar a ignição, o avisador AdBlue
fica intermitente, acompanhado por
um sinal sonoro e pela visualização
da mensagem "Abasteça AdBlue:
arranque interdito".
O reser vatório de AdBlue
® está vazio: o
sistema antiarranque exigido por lei impede o
arranque do motor.
Para conseguir voltar a ligar o motor,
é essencial adicionar uma quantidade
mínima de 4 litros de AdBlue
® no seu
depósito.
Em caso de deteção de uma
avaria no sistema de controlo de
emissões SCR
Um dispositivo antiarranque do motor
ativa-se automaticamente depois de
percorridos mais de 1100 km e após a
confirmação de uma avaria no sistema de
controlo de emissões SCR. Dirija-se a um
revendedor PEUGEOT ou a uma oficina
qualificada o mais rapidamente possível
para mandar verificar o sistema.
Em caso de deteção de uma avaria
As luzes de aviso AdBlue, revisão e
autodiagnóstico acendem-se, acompanhadas
por um sinal sonoro e pela apresentação da
mensagem "Defeito antipoluição".
O alerta é acionado com o veículo em
movimento, quando o problema de
funcionamento for detetado pela primeira vez
e, em seguida, ao ligar a ignição aquando
dos trajetos seguintes, enquanto a causa do
problema de funcionamento persistir. Caso se trate de um problema de
funcionamento temporário, o alerta
desaparece durante o trajeto seguinte
após o controlo do autodiagnóstico do
sistema SCR.
1
Instrumentos de bordo

34

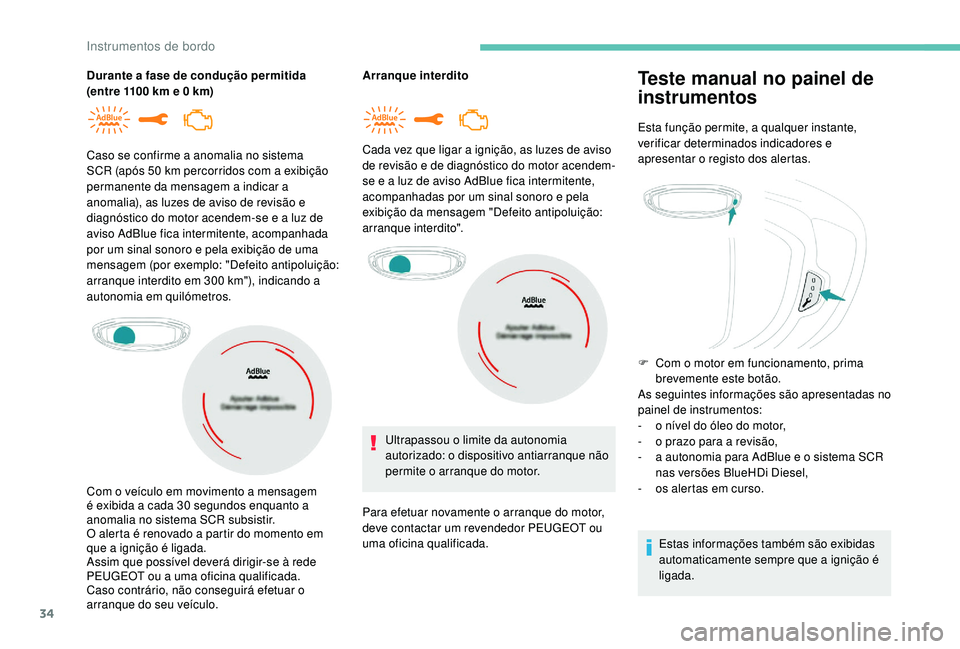

Durante a fase de condução permitida
(entre 1100 km e 0 km)Arranque interdito
Caso se confirme a anomalia no sistema
SCR (após 50 km percorridos com a exibição
permanente da mensagem a indicar a
anomalia), as luzes de aviso de revisão e
diagnóstico do motor acendem-se e a luz de
aviso AdBlue fica intermitente, acompanhada
por um sinal sonoro e pela exibição de uma
mensagem (por exemplo: "Defeito antipoluição:
arranque interdito em 300 km"), indicando a
autonomia em quilómetros.
Com o veículo em movimento a mensagem
é exibida a cada 30 segundos enquanto a
anomalia no sistema SCR subsistir.
O alerta é renovado a partir do momento em
que a ignição é ligada.
Assim que possível deverá dirigir-se à rede
PEUGEOT ou a uma oficina qualificada.
Caso contrário, não conseguirá efetuar o
arranque do seu veículo. Cada vez que ligar a ignição, as luzes de aviso
de revisão e de diagnóstico do motor acendem-
se e a luz de aviso AdBlue fica intermitente,
acompanhadas por um sinal sonoro e pela
exibição da mensagem "Defeito antipoluição:
arranque interdito".
Ultrapassou o limite da autonomia
autorizado: o dispositivo antiarranque não
permite o arranque do motor.
Para efetuar novamente o arranque do motor,
deve contactar um revendedor PEUGEOT ou
uma oficina qualificada.Teste manual no painel de
instrumentos
Esta função permite, a qualquer instante,
verificar determinados indicadores e
apresentar o registo dos alertas.
F

C
om o motor em funcionamento, prima
brevemente este botão.
As seguintes informações são apresentadas no
painel de instrumentos:
-

o n
ível do óleo do motor,
-

o p
razo para a revisão,
-

a a
utonomia para AdBlue e o sistema SCR
nas versões BlueHDi Diesel,
-

o
s alertas em curso.
Estas informações também são exibidas
automaticamente sempre que a ignição é
ligada.
Instrumentos de bordo

35

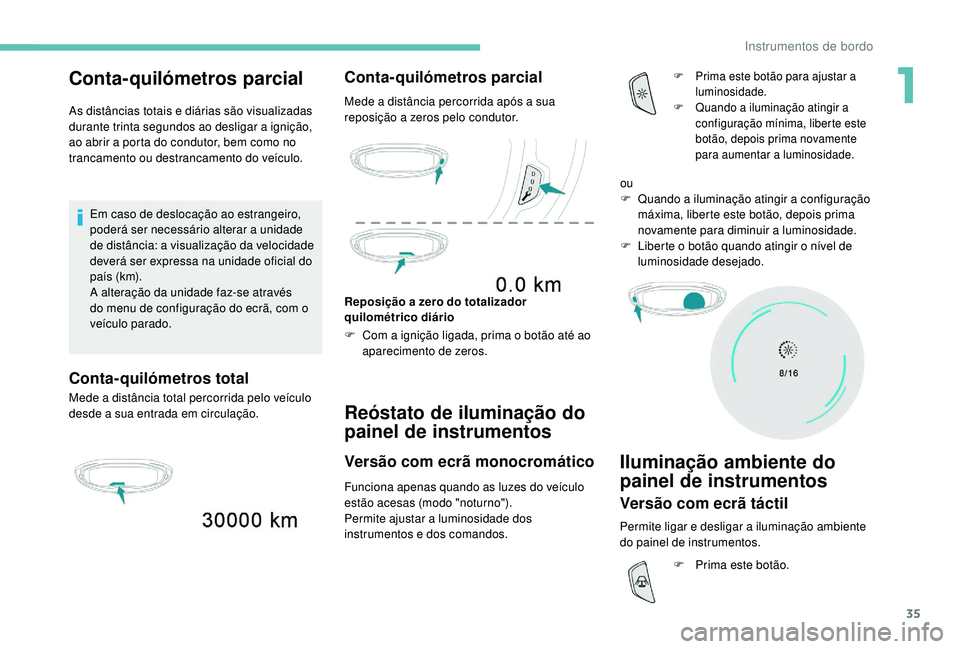

Conta-quilómetros parcial
As distâncias totais e diárias são visualizadas
durante trinta segundos ao desligar a ignição,
ao abrir a porta do condutor, bem como no
trancamento ou destrancamento do veículo.Em caso de deslocação ao estrangeiro,
poderá ser necessário alterar a unidade
de distância: a visualização da velocidade
deverá ser expressa na unidade oficial do
país (k m).
A alteração da unidade faz-se através
do menu de configuração do ecrã, com o
veículo parado.
Conta-quilómetros total
Mede a distância total percorrida pelo veículo
desde a sua entrada em circulação.
Conta-quilómetros parcial
Mede a distância percorrida após a sua
reposição a zeros pelo condutor.
Reposição a zero do totalizador
quilométrico diário
F

C
om a ignição ligada, prima o botão até ao
aparecimento de zeros.
Reóstato de iluminação do
painel de instrumentos
Versão com ecrã monocromático
Funciona apenas quando as luzes do veículo
estão acesas (modo "noturno").
Permite ajustar a luminosidade dos
instrumentos e dos comandos.
F Prima este botão para ajustar a luminosidade.
F

Q
uando a iluminação atingir a
configuração mínima, liberte este
botão, depois prima novamente
para aumentar a luminosidade.
Iluminação ambiente do
painel de instrumentos
Versão com ecrã táctil
Permite ligar e desligar a iluminação ambiente
do painel de instrumentos. ou
F

Q
uando a iluminação atingir a configuração
máxima, liberte este botão, depois prima
novamente para diminuir a luminosidade.
F
L
iberte o botão quando atingir o nível de
luminosidade desejado.
F
P
rima este botão.
1
Instrumentos de bordo

36

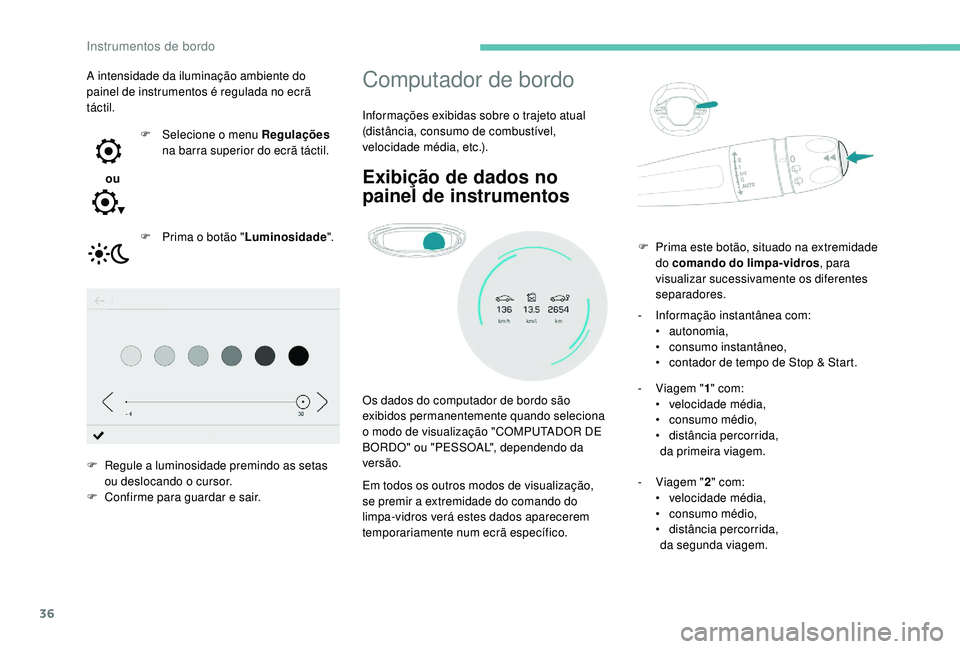

Computador de bordo
Informações exibidas sobre o trajeto atual
(distância, consumo de combustível,
velocidade média, etc.).
Exibição de dados no
painel de instrumentos
Os dados do computador de bordo são
exibidos permanentemente quando seleciona
o modo de visualização "COMPUTADOR DE
BORDO" ou "PESSOAL", dependendo da
versão.
Em todos os outros modos de visualização,
se premir a extremidade do comando do
limpa-vidros verá estes dados aparecerem
temporariamente num ecrã específico.-
I

nformação instantânea com:
•

autonomia,
•
c
onsumo instantâneo,
•
c
ontador de tempo de Stop & Start.
- V iagem "
1" com:
• v elocidade média,
•

c
onsumo médio,
•

d
istância percorrida,
da primeira viagem.
-

V
iagem "2" com:
•
v

elocidade média,
•

c
onsumo médio,
•

d
istância percorrida,
da segunda viagem.
F

P
rima este botão, situado na extremidade
do comando do limpa-vidros , para
visualizar sucessivamente os diferentes
separadores.
A intensidade da iluminação ambiente do
painel de instrumentos é regulada no ecrã
táctil.
ou F

Sel

ecione o menu Regulações

na barra superior do ecrã táctil.
F

P

rima o botão "
Luminosidade ".
F

R

egule a luminosidade premindo as setas
ou deslocando o cursor.
F

C

onfirme para guardar e sair.
Instrumentos de bordo

37

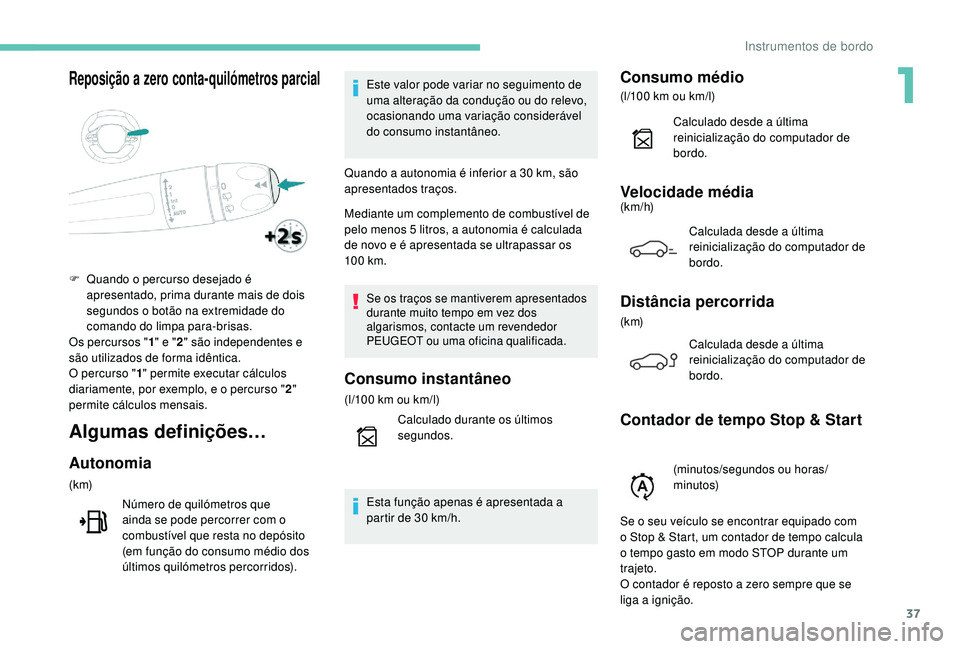

Reposição a zero conta-quilómetros parcial
Algumas definições…
Autonomia
(k m)Número de quilómetros que
ainda se pode percorrer com o
combustível que resta no depósito
(em função do consumo médio dos
últimos quilómetros percorridos). Este valor pode variar no seguimento de
uma alteração da condução ou do relevo,
ocasionando uma variação considerável
do consumo instantâneo.
Quando a autonomia é inferior a 30 km, são
apresentados traços.
Mediante um complemento de combustível de
pelo menos 5 litros, a autonomia é calculada
de novo e é apresentada se ultrapassar os
10 0

km.
Se os traços se mantiverem apresentados
durante muito tempo em vez dos
algarismos, contacte um revendedor
PEUGEOT ou uma oficina qualificada.
Consumo instantâneo
(l/100 km ou km/l)
Calculado durante os últimos
segundos.
Esta função apenas é apresentada a
partir de 30 km/h.
Consumo médio
(l/100 km ou km/l) Calculado desde a última
reinicialização do computador de
bordo.
Velocidade média(km/h) Calculada desde a última
reinicialização do computador de
bordo.
Distância percorrida
(k m)Calculada desde a última
reinicialização do computador de
bordo.
Contador de tempo Stop & Start
F Quando o percurso desejado é apresentado, prima durante mais de dois
segundos o botão na extremidade do
comando do limpa para-brisas.
Os percursos " 1" e " 2" são independentes e
são utilizados de forma idêntica.
O percurso " 1" permite executar cálculos
diariamente, por exemplo, e o percurso " 2"
permite cálculos mensais.
(minutos/segundos ou horas/
minutos)
Se o seu veículo se encontrar equipado com
o Stop & Start, um contador de tempo calcula
o tempo gasto em modo STOP durante um
trajeto.
O contador é reposto a zero sempre que se
liga a ignição.
1
Instrumentos de bordo

38

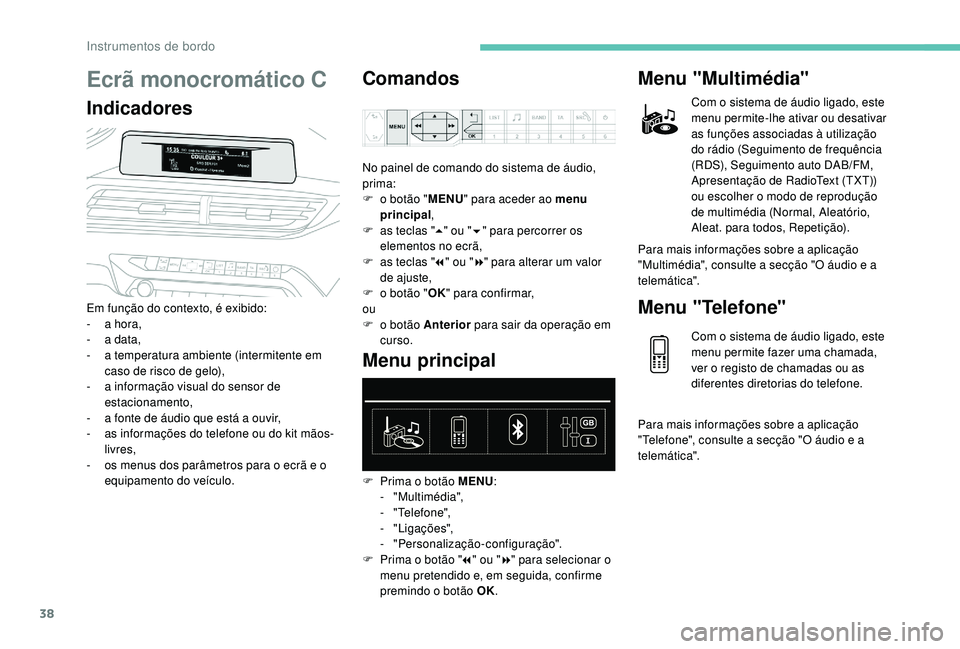

Ecrã monocromático C
IndicadoresComandos
Em função do contexto, é exibido:
-
a h ora,
-

a d
ata,
-

a t
emperatura ambiente (intermitente em
caso de risco de gelo),
-

a i
nformação visual do sensor de
estacionamento,
-

a f
onte de áudio que está a ouvir,
-

a
s informações do telefone ou do kit mãos-
livres,
-

o
s menus dos parâmetros para o ecrã e o
equipamento do veículo. No painel de comando do sistema de áudio,
prima:
F

o b
otão "
MENU " para aceder ao menu
principal ,
F
a
s teclas "
5" ou " 6" para percorrer os
elementos no ecrã,
F
a
s teclas "
7" ou " 8" para alterar um valor
de ajuste,
F o b otão "
OK" para confirmar,
ou
F

o b
otão Anterior para sair da operação em
curso.
Menu principal
F Prima o botão MENU :
- "Multimédia",
-


"Telefone",
-


"Ligações",
-


"Personalização-configuração".
F

P
rima o botão " 7" ou " 8" para selecionar o
menu pretendido e, em seguida, confirme
premindo o botão OK.
Menu "Multimédia"
Com o sistema de áudio ligado, este
menu permite-lhe ativar ou desativar
as funções associadas à utilização
do rádio (Seguimento de frequência
(RDS), Seguimento auto DAB/FM,
Apresentação de RadioText (TXT))
ou escolher o modo de reprodução
de multimédia (Normal, Aleatório,
Aleat. para todos, Repetição).
Para mais informações sobre a aplicação
"Multimédia", consulte a secção "O áudio e a
telemática".
Menu "Telefone"
Com o sistema de áudio ligado, este
menu permite fazer uma chamada,
ver o registo de chamadas ou as
diferentes diretorias do telefone.
Para mais informações sobre a aplicação
"Telefone", consulte a secção "O áudio e a
telemática".
Instrumentos de bordo
