PEUGEOT 5008 2018 Návod na použití (in Czech)

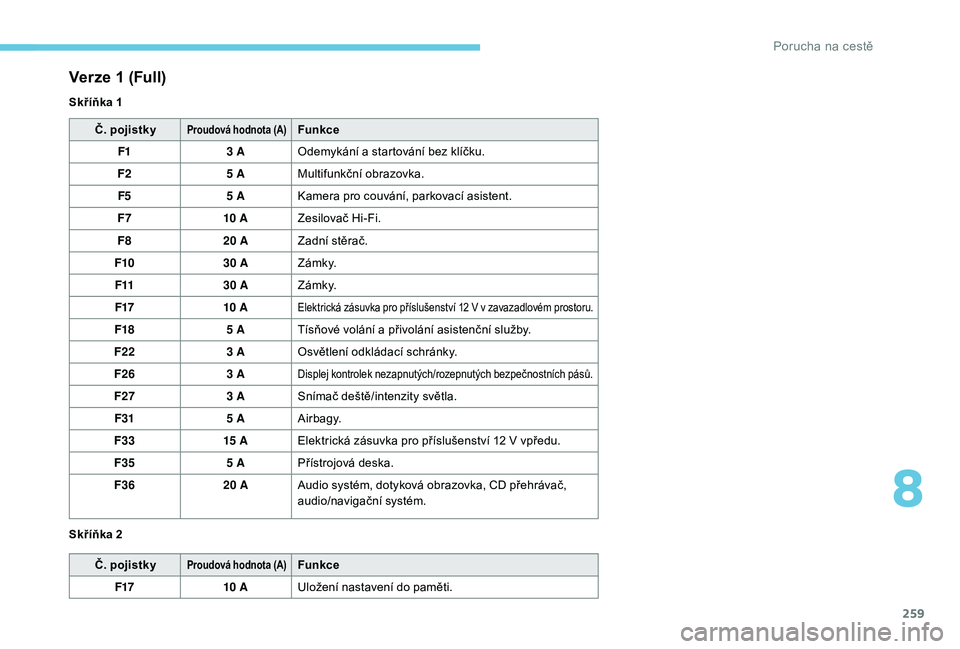

259
Č. pojistkyProudová hodnota (A)Funkce
F1 3

A Odemykání a
startování bez klíčku.
F2 5

A Multifunkční obrazovka.
F5 5

A Kamera pro couvání, parkovací asistent.
F7 10


A Zesilovač Hi-Fi.
F8 20

A Zadní stěrač.
F10 30

A Z á m k y.
F11 30

A Z á m k y.
F17 10


A
Elektrická zásuvka pro příslušenství 12 V v zavazadlovém prostoru.
F185 ATísňové volání a přivolání asistenční služby.
F22 3
AOsvětlení odkládací schránky.
F26 3
A
Displej kontrolek nezapnutých/rozepnutých bezpečnostních pásů.
F273 ASnímač deště/intenzity světla.
F31 5
AAirbagy.
F33 15


AElektrická zásuvka pro příslušenství 12
V vpředu.
F35 5
APřístrojová deska.
F36 20
AAudio systém, dotyková obrazovka, CD přehrávač,
audio/navigační systém.
Č. pojistky
Proudová hodnota (A)Funkce
F17 10


A Uložení nastavení do paměti.
Verze 1 (Full)
Skříňka 1
Skříňka 2
8
Porucha na cestě

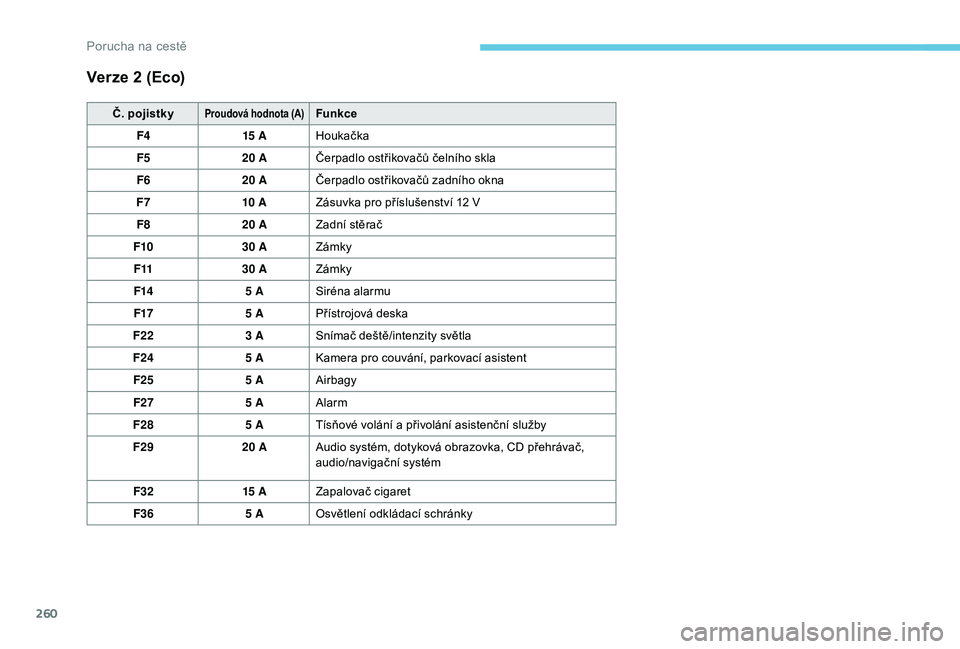

260
Verze 2 (Eco)
Č. pojistkyProudová hodnota (A)Funkce
F4 15


A Houkačka
F5 20

A Čerpadlo ostřikovačů čelního skla
F6 20

A Čerpadlo ostřikovačů zadního okna
F7 10


A Zásuvka pro příslušenství 12
V
F8 20

A Zadní stěrač
F10 30

A Zámky
F11 30

A Zámky
F14 5

A Siréna alarmu
F17 5

A Přístrojová deska
F22 3

A Snímač deště/intenzity světla
F24 5

A Kamera pro couvání, parkovací asistent
F25 5

A Airbagy
F27 5

A Alarm
F28 5

A Tísňové volání a
přivolání asistenční služby
F29 20

A Audio systém, dotyková obrazovka, CD přehrávač,
audio/navigační systém
F32 15


A Zapalovač cigaret
F36 5

A Osvětlení odkládací schránky
Porucha na cestě

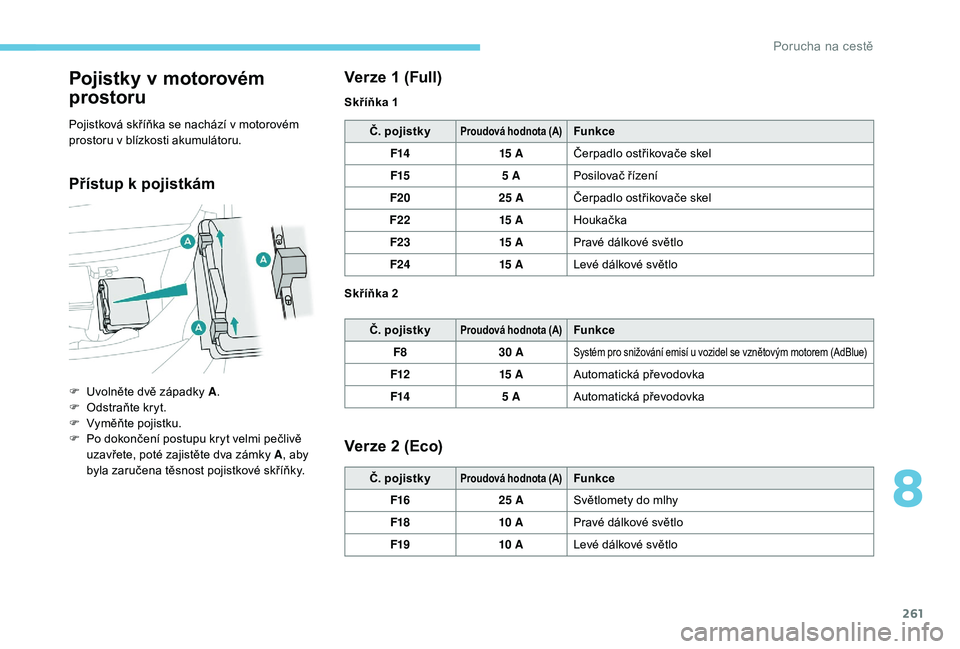

261
Pojistky v motorovém
prostoru
Pojistková skříňka se nachází v motorovém
p rostoru v blízkosti akumulátoru.
Přístup k pojistkám V erze 1 (Full)
Č. pojistkyProudová hodnota (A)Funkce
F14 15


A Čerpadlo ostřikovače skel
F15 5

A Posilovač řízení
F20 25

A Čerpadlo ostřikovače skel
F22 15


A Houkačka
F23 15


A Pravé dálkové světlo
F24 15


A Levé dálkové světlo
Č. pojistky
Proudová hodnota (A)Funkce
F8 30

A
Systém pro snižování emisí u vozidel se vznětovým motorem (AdBlue)
F12 15 AAutomatická převodovka
F14 5
AAutomatická převodovka
Verze 2 (Eco)
Č. pojistkyProudová hodnota (A)Funkce
F16 25

A Světlomety do mlhy
F18 10


A Pravé dálkové světlo
F19 10


A Levé dálkové světlo
F

U

volněte dvě západky A
.
F

O

dstraňte kryt.
F

Vy

měňte pojistku.
F

P

o dokončení postupu kryt velmi pečlivě
uzavřete, poté zajistěte dva zámky A , aby
byla zaručena těsnost pojistkové skříňky. Skříňka 1
Skříňka 2
8
Porucha na cestě

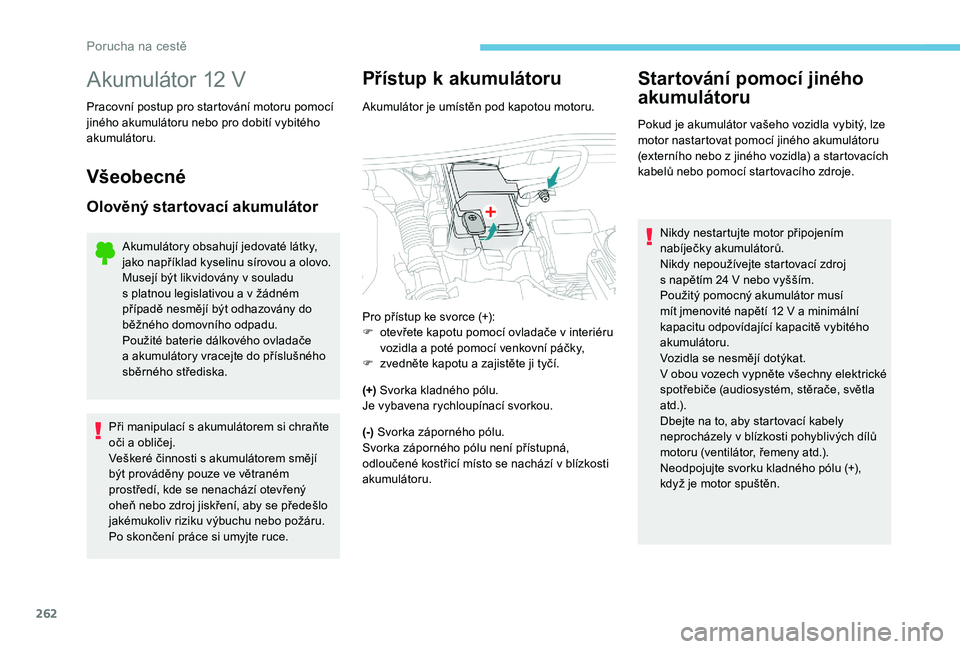

262
Akumulátor 12 V
Pracovní postup pro startování motoru pomocí
jiného akumulátoru nebo pro dobití vybitého
akumulátoru.
Všeobecné
Olověný startovací akumulátor
Akumulátory obsahují jedovaté látky,
jako například kyselinu sírovou a olovo.
Musejí být likvidovány v
souladu
s
platnou legislativou a v žádném
případě nesmějí být odhazovány do
běžného domovního odpadu.
Použité baterie dálkového ovladače
a
akumulátory vracejte do příslušného
sběrného střediska.
Při manipulací s
akumulátorem si chraňte
oči a
obličej.
Veškeré činnosti s
akumulátorem smějí
být prováděny pouze ve větraném
prostředí, kde se nenachází otevřený
oheň nebo zdroj jiskření, aby se předešlo
jakémukoliv riziku výbuchu nebo požáru.
Po skončení práce si umyjte ruce.
Přístup k a kumulátoru
Akumulátor je umístěn pod kapotou motoru.
(+) Svorka kladného pólu.
Je vybavena rychloupínací svorkou.
(-) Svorka záporného pólu.
Svorka záporného pólu není přístupná,
odloučené kostřicí místo se nachází v
blízkosti
akumulátoru.
Startování pomocí jiného
akumulátoru
Pokud je akumulátor vašeho vozidla vybitý, lze
motor nastartovat pomocí jiného akumulátoru
(externího nebo z
jiného vozidla) a startovacích
kabelů nebo pomocí startovacího zdroje.
Pro přístup ke svorce (+):
F

o

tevřete kapotu pomocí ovladače v

interiéru
vozidla a

poté pomocí venkovní páčky,
F

z

vedněte kapotu a

zajistěte ji tyčí. Nikdy nestartujte motor připojením
nabíječky akumulátorů.
Nikdy nepoužívejte startovací zdroj
s
napětím 24 V nebo vyšším.
Použitý pomocný akumulátor musí
mít jmenovité napětí 12
V a minimální
kapacitu odpovídající kapacitě vybitého
akumulátoru.
Vozidla se nesmějí dotýkat.
V obou vozech vypněte všechny elektrické
spotřebiče (audiosystém, stěrače, světla
atd.).
Dbejte na to, aby startovací kabely
neprocházely v
blízkosti pohyblivých dílů
motoru (ventilátor, řemeny atd.).
Neodpojujte svorku kladného pólu (+),
když je motor spuštěn.
Porucha na cestě

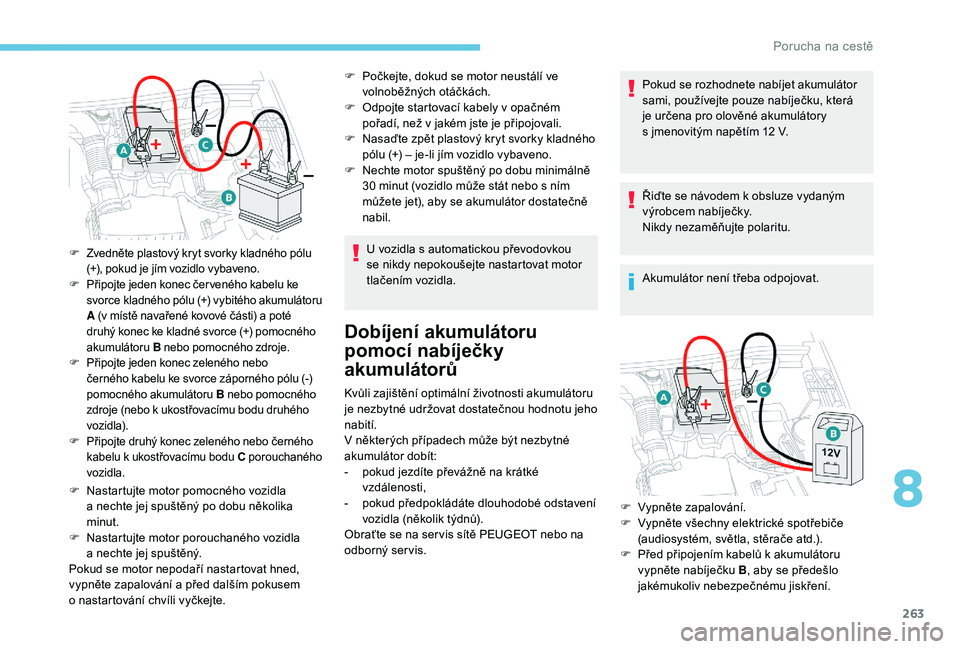

263
F Nastartujte motor pomocného vozidla a nechte jej spuštěný po dobu několika
minut.
F

N
astartujte motor porouchaného vozidla
a
nechte jej spuštěný.
Pokud se motor nepodaří nastartovat hned,
vypněte zapalování a
před dalším pokusem
o
nastartování chvíli vyčkejte. F

P
očkejte, dokud se motor neustálí ve
volnoběžných otáčkách.
F
O
dpojte startovací kabely v opačném
pořadí, než v jakém jste je připojovali.
F
N
asaďte zpět plastový kryt svorky kladného
pólu (+) – je-li jím vozidlo vybaveno.
F
N
echte motor spuštěný po dobu minimálně
30 minut (vozidlo může stát nebo s ním
můžete jet), aby se akumulátor dostatečně
nabil.
U vozidla s automatickou převodovkou
se nikdy nepokoušejte nastartovat motor
tlačením vozidla.
Dobíjení akumulátoru
pomocí nabíječky
akumulátorů
Kvůli zajištění optimální životnosti akumulátoru
je nezbytné udržovat dostatečnou hodnotu jeho
nabití.
V některých případech může být nezbytné
akumulátor dobít:
-

p
okud jezdíte převážně na krátké
vzdálenosti,
-

p
okud předpokládáte dlouhodobé odstavení
vozidla (několik týdnů).
Obraťte se na ser vis sítě PEUGEOT nebo na
odborný ser vis.
F Zvedněte plastový kryt svorky kladného pólu (+), pokud je jím vozidlo vybaveno.
F
P

řipojte jeden konec čer veného kabelu ke
svorce kladného pólu (+) vybitého akumulátoru
A (v místě navařené kovové části) a
poté
druhý konec ke kladné svorce (+) pomocného
akumulátoru B nebo pomocného zdroje.
F
P

řipojte jeden konec zeleného nebo
černého kabelu ke svorce záporného pólu (-)
pomocného akumulátoru B nebo pomocného
zdroje (nebo k
ukostřovacímu bodu druhého
vozidla).
F
P

řipojte druhý konec zeleného nebo černého
kabelu k

u
kostřovacímu bodu C porouchaného
vozidla.
Pokud se rozhodnete nabíjet akumulátor
sami, používejte pouze nabíječku, která
je určena pro olověné akumulátory
s
jmenovitým napětím 12 V.
Řiďte se návodem k
obsluze vydaným
výrobcem nabíječky.
Nikdy nezaměňujte polaritu.
Akumulátor není třeba odpojovat.
F

V
ypněte zapalování.
F

V
ypněte všechny elektrické spotřebiče
(audiosystém, světla, stěrače atd.).
F

P
řed připojením kabelů k akumulátoru
vypněte nabíječku B , aby se předešlo
jakémukoliv nebezpečnému jiskření.
8
3RUXFKDQDFHVW


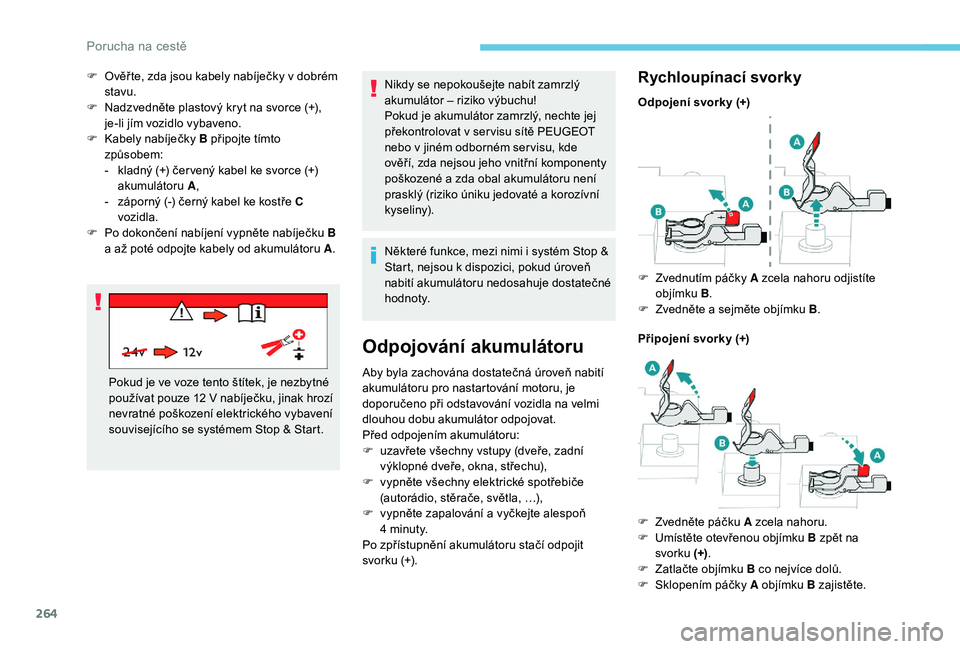

264
Nikdy se nepokoušejte nabít zamrzlý
akumulátor – riziko výbuchu!
Pokud je akumulátor zamrzlý, nechte jej
překontrolovat v ser visu sítě PEUGEOT
nebo v
jiném odborném ser visu, kde
ověří, zda nejsou jeho vnitřní komponenty
poškozené a
zda obal akumulátoru není
prasklý (riziko úniku jedovaté a
korozívní
kyseliny).
F
O
věř te, zda jsou kabely nabíječky v

dobrém
stavu.
F

N

adzvedněte plastový kryt na svorce (+),
je-li jím vozidlo vybaveno.
F

K

abely nabíječky B připojte tímto
způsobem:
-

k

ladný (+) čer vený kabel ke svorce (+)
akumulátoru A,
-

z

áporný (-) černý kabel ke kostře C
vozidla.
F

P

o dokončení nabíjení vypněte nabíječku B
a

až poté odpojte kabely od akumulátoru A .
Pokud je ve voze tento štítek, je nezbytné
používat pouze 12

V nabíječku, jinak hrozí
nevratné poškození elektrického vybavení
souvisejícího se systémem Stop & Start. Některé funkce, mezi nimi i
systém Stop &
Start, nejsou k
dispozici, pokud úroveň
nabití akumulátoru nedosahuje dostatečné
hodnoty.
Odpojování akumulátoru
Aby byla zachována dostatečná úroveň nabití
akumulátoru pro nastartování motoru, je
doporučeno při odstavování vozidla na velmi
dlouhou dobu akumulátor odpojovat.
Před odpojením akumulátoru:
F

u
zavřete všechny vstupy (dveře, zadní
výklopné dveře, okna, střechu),
F

v
ypněte všechny elektrické spotřebiče
(autorádio, stěrače, světla, …),
F

v
ypněte zapalování a vyčkejte alespoň
4
minuty.
Po zpřístupnění akumulátoru stačí odpojit
svorku (+).
Rychloupínací svorky
Odpojení svorky (+)
Připojení svorky (+) F

Z
vednutím páčky A zcela nahoru odjistíte
objímku B.
F

Z
vedněte a sejměte objímku B .
F

Z
vedněte páčku A zcela nahoru.
F

U
místěte otevřenou objímku B zpět na
svorku (+).
F

Z
atlačte objímku B co nejvíce dolů.
F

Sk
lopením páčky A objímku B zajistěte.
Porucha na cestě

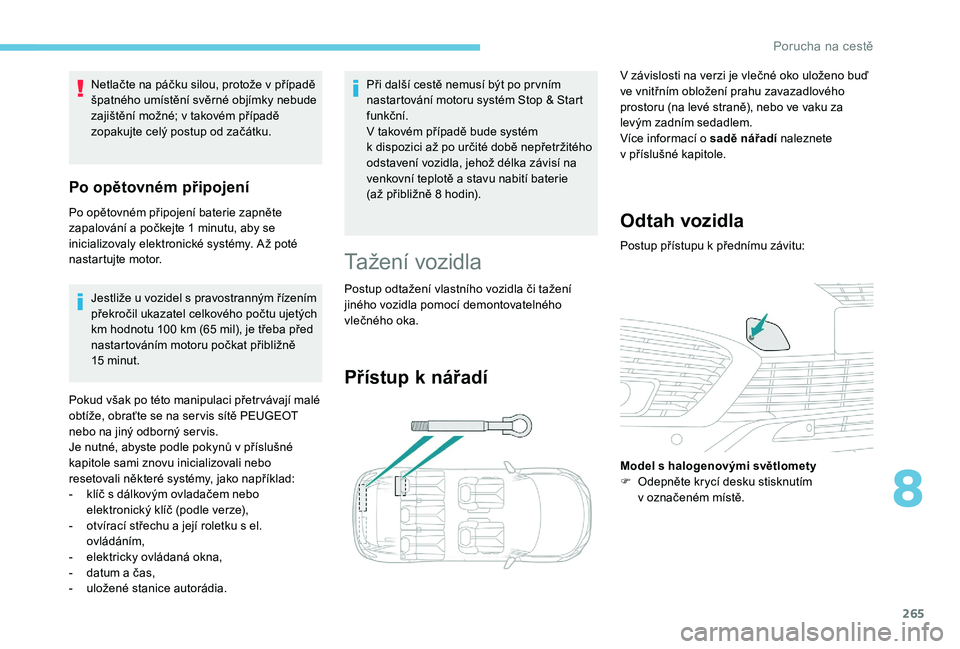

265
Jestliže u vozidel s pravostranným řízením
p řekročil ukazatel celkového počtu ujetých
km hodnotu 100
km (65 mil), je třeba před
nastartováním motoru počkat přibližně
15
minut.
Pokud však po této manipulaci přetr vávají malé
obtíže, obraťte se na ser vis sítě PEUGEOT
nebo na jiný odborný ser vis.
Je nutné, abyste podle pokynů v
příslušné
kapitole sami znovu inicializovali nebo
resetovali některé systémy, jako například:
-

k
líč s dálkovým ovladačem nebo
elektronický klíč (podle verze),
-

o
tvírací střechu a její roletku s el.
ovládáním,
-

e
lektricky ovládaná okna,
-

d
atum a čas,
-

u
ložené stanice autorádia. Při další cestě nemusí být po pr vním
nastartování motoru systém Stop & Start
funkční.
V takovém případě bude systém
k
dispozici až po určité době nepřetržitého
odstavení vozidla, jehož délka závisí na
venkovní teplotě a stavu nabití baterie
(až přibližně 8 hodin).
Netlačte na páčku silou, protože v případě
špatného umístění svěrné objímky nebude
zajištění možné; v takovém případě
zopakujte celý postup od začátku.
Po opětovném připojení
Po opětovném připojení baterie zapněte
zapalování a počkejte 1 minutu, aby se
inicializovaly elektronické systémy. A ž poté
nastartujte motor.
Tažení vozidla
Postup odtažení vlastního vozidla či tažení
jiného vozidla pomocí demontovatelného
vlečného oka.
Přístup k n ářadí
V závislosti na verzi je vlečné oko uloženo buď
ve vnitřním obložení prahu zavazadlového
prostoru (na levé straně), nebo ve vaku za
levým zadním sedadlem.
Více informací o
sadě nářadí naleznete
v
příslušné kapitole.
Odtah vozidla
Postup přístupu k přednímu závitu:
M odel s halogenovými světlomety
F

O
depněte krycí desku stisknutím
v
označeném místě.
8
Porucha na cestě

266
F Našroubujte vlečné oko tak, aby bylo úplně dotažené.
F

Z
apojte vlečnou tyč.
F

Z
ařaďte neutrál.
Nedodržení tohoto pokynu může vést
k
poškození některých komponentů
vozidla (brzdový systém, hnací ústrojí
atd.) a
k nefunkčnosti posilovače brzd po
opětovném nastartování motoru.
Model se světlomety „
Full LED“
F
S
tiskněte v pravém horním rohu,
nepouštějte a současně posuňte prst
doleva, dokud se krycí deska neuvolní.
Automatická převodovka: nikdy netáhněte
vozidlo se zvednutými předními koly
s
vypnutým motorem. F

O
demkněte řízení a uvolněte parkovací
brzdu.
F
N
a obou vozidlech zapněte výstražnou
signalizaci.
F
O
patrně se rozjeďte a nízkou rychlostí jeďte
jen na krátkou vzdálenost.
Vlečení jiného vozidla
Postup přístupu k zadnímu závitu
F
S
tiskněte levý horní roh krycí desky, poté
nárazník napravo od krycí desky, až se
uvolní.
F

Z
cela zašroubujte vlečné oko až po
zarážku.
F

Z
ahákněte vlečnou tyč.
F

N
a obou vozidlech zapněte výstražnou
signalizaci.
F

O
patrně se rozjeďte a nízkou rychlostí jeďte
jen na krátkou vzdálenost. Všeobecná doporučení
Dodržujte zákonná nařízení platná ve vaší
zemi.
Ověř te, že hmotnost tažného vozidla je
vyšší než hmotnost vlečeného vozidla.
Za volantem vlečeného vozidla musí
sedět řidič, který je držitelem platného
řidičského průkazu.
Při vlečení vozidla, kdy jsou všechna čtyři
kola na zemi, vždy použijte schválenou
vlečnou tyč; lana a
popruhy jsou
zakázány.
Tažné vozidlo se musí rozjíždět pozvolným
a
plynulým pohybem.
Je-li vozidlo taženo s
vypnutým motorem,
není k
dispozici posilovač brzd a řízení.
V následujících případech se vždy obraťte
na profesionální odtahovou službu:
-

v
ozidlo má poruchu na dálnici nebo na
rychlostní silnici,
-

v
ozidlo s pohonem všech čtyř kol,
-

n
ení možné zařadit neutrál, odblokovat
řízení, uvolnit parkovací brzdu,
-

n
ení možné odtáhnout vozidlo
s
automatickou převodovkou při
běžícím motoru,
-

v
lečení pouze se dvěma koly na zemi,
-

n
ení k dispozici schválená vlečná tyč
atd.
3RUXFKDQDFHVW


267

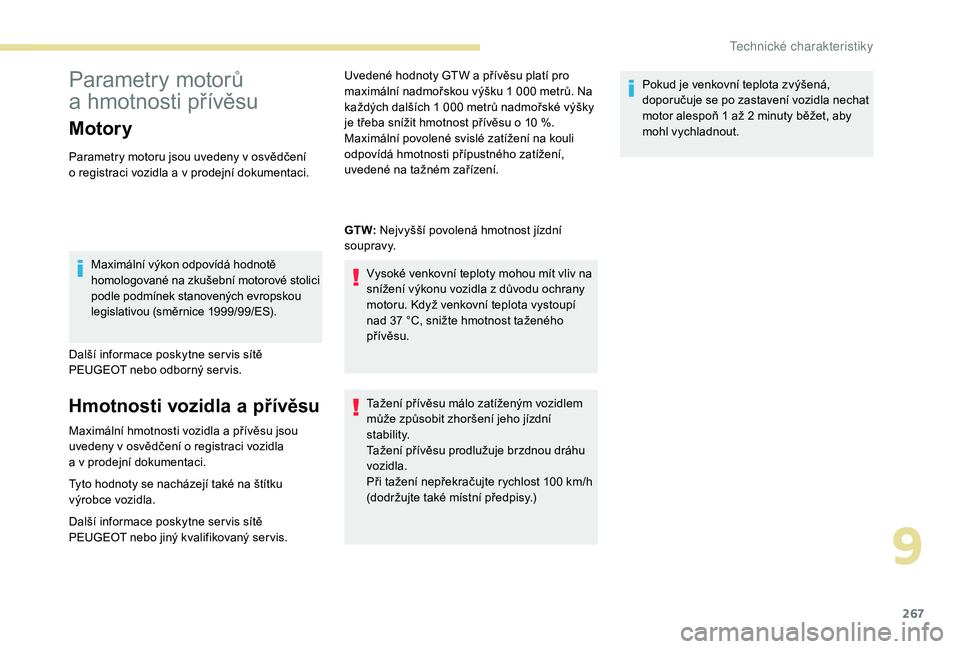

Parametry motorů
a hmotnosti přívěsu
Motory
Parametry motoru jsou uvedeny v osvědčení
o registraci vozidla a v prodejní dokumentaci.
Maximální výkon odpovídá hodnotě
homologované na zkušební motorové stolici
podle podmínek stanovených evropskou
legislativou (směrnice 1999/99/ES).
Další informace poskytne ser vis sítě
PEUGEOT nebo odborný ser vis.
Hmotnosti vozidla a p řívěsu
Maximální hmotnosti vozidla a přívěsu jsou
u vedeny v osvědčení o registraci vozidla
a
v prodejní dokumentaci.
Tyto hodnoty se nacházejí také na štítku
výrobce vozidla.
Další informace poskytne ser vis sítě
PEUGEOT nebo jiný kvalifikovaný ser vis. Uvedené hodnoty GTW a
přívěsu platí pro
maximální nadmořskou výšku 1 000 metrů. Na
každých dalších 1 000 metrů nadmořské výšky
je třeba snížit hmotnost přívěsu o 10 %.
Maximální povolené svislé zatížení na kouli
odpovídá hmotnosti přípustného zatížení,
uvedené na tažném zařízení.
GT W: Nejvyšší povolená hmotnost jízdní
soupravy.
Vysoké venkovní teploty mohou mít vliv na
snížení výkonu vozidla z důvodu ochrany
motoru. Když venkovní teplota vystoupí
nad 37 °C, snižte hmotnost taženého
přívěsu.
Tažení přívěsu málo zatíženým vozidlem
může způsobit zhoršení jeho jízdní
stability.
Tažení přívěsu prodlužuje brzdnou dráhu
vozidla.
Při tažení nepřekračujte rychlost 100
km/h
(dodržujte také místní předpisy.) Pokud je venkovní teplota zvýšená,
doporučuje se po zastavení vozidla nechat
motor alespoň 1
až 2 minuty běžet, aby
mohl vychladnout.
9
T

268

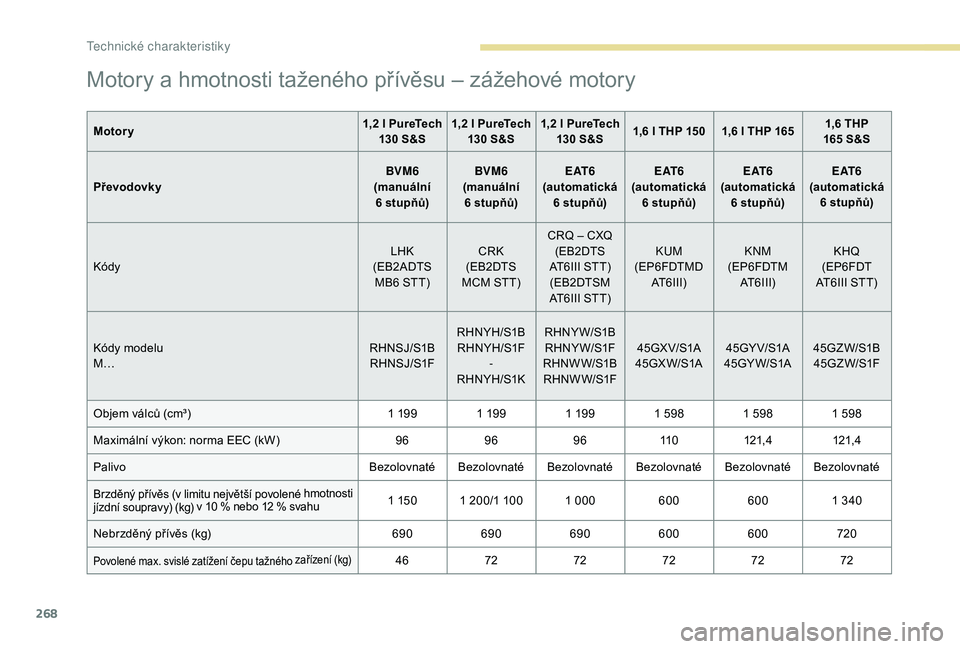

Motory a hmotnosti taženého přívěsu – zážehové motory
Motory1,2 l PureTech
130 S&S1,2
l PureTech
130 S&S1,2
l PureTech
130 S&S1,6
l THP 150 1,6 l THP 1651,6 THP
165 S&S
Převodovky BVM6
(manuální 6
stupňů)BVM6
(manuální 6
stupňů)E AT 6
(automatická 6
stupňů)E AT 6
(automatická 6
stupňů)E AT 6
(automatická 6
stupňů)E AT 6
(automatická 6
stupňů)
Kódy LHK
(EB2ADTS MB6
STT)CRK
(EB2DTS
MCM STT) CRQ – CXQ
(EB2DTS
AT6III STT) (EB2DTSM
AT6III STT) KUM
(EP6FDTMD AT6III) KNM
(EP6FDTM AT6III) KHQ
(EP6FDT
AT6III STT)
Kódy modelu
M… RHNSJ/S1B
RH NS J/S1F RHNYH/S1B
RHNYH/S1F -
RHNYH/S1K RHNYW/S1B
RHNYW/S1F
RHNW W/S1B RH NW W/S1F 45GX V/S1A
45GX W/S1A 45GY V/S1A
45GY W/S1A 45GZ W/S1B
45G Z W/S1F
Objem válců (cm³) 1
1991
1991
1991
5981
5981
598
Maximální výkon: norma EEC (kW) 96969611 0121,4 121,4
Palivo Bezolovnaté Bezolovnaté Bezolovnaté Bezolovnaté Bezolovnaté Bezolovnaté
Brzděný přívěs (v limitu největší povolené hmotnosti
jízdní soupravy) (kg) v 10
% nebo 12 % svahu1 150 1 200/1 100 1 000600 6001 340
Nebrzděný přívěs (kg) 690690690600 600 720
Povolené max. svislé zatížení čepu tažného zařízení (kg)46
7272727272
Technick
