PEUGEOT 5008 2018 Omistajan Käsikirja (in Finnish)

209

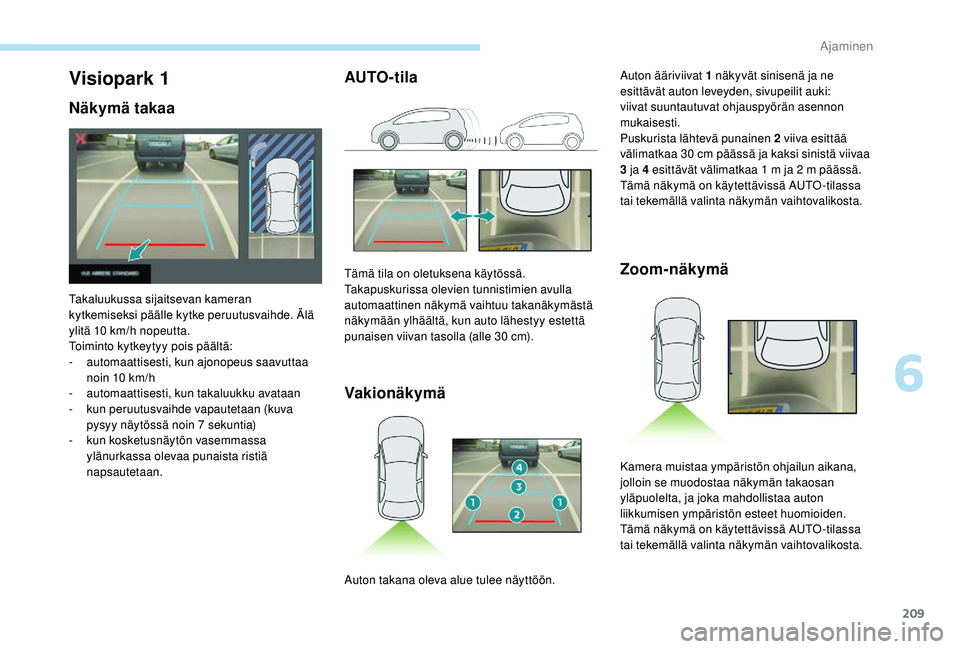

AUTO-tilaVakionäkymä Zoom-näkymäVisiopark 1
Näkymä takaa
Takaluukussa sijaitsevan kameran
kytkemiseksi päälle kytke peruutusvaihde. Älä
ylitä 10
km/h nopeutta.
Toiminto kytkeytyy pois päältä:
-
a

utomaattisesti, kun ajonopeus saavuttaa
noin 10
km/h
-
a

utomaattisesti, kun takaluukku avataan
-
k

un peruutusvaihde vapautetaan (kuva
pysyy näytössä noin 7
sekuntia)
-

k
un kosketusnäytön vasemmassa
ylänurkassa olevaa punaista ristiä
napsautetaan. Tämä tila on oletuksena käytössä.
Takapuskurissa olevien tunnistimien avulla
automaattinen näkymä vaihtuu takanäkymästä
näkymään ylhäältä, kun auto lähestyy estettä
punaisen viivan tasolla (alle 30


cm).Auton ääriviivat 1
näkyvät sinisenä ja ne
esittävät auton leveyden, sivupeilit auki:
viivat suuntautuvat ohjauspyörän asennon
mukaisesti.
Puskurista lähtevä punainen 2 viiva esittää
välimatkaa 30 cm päässä ja kaksi sinistä viivaa
3 ja 4 esittävät välimatkaa 1 m ja 2 m päässä.
Tämä näkymä on käytettävissä AUTO -tilassa
tai tekemällä valinta näkymän vaihtovalikosta.
Auton takana oleva alue tulee näyttöön. Kamera muistaa ympäristön ohjailun aikana,
jolloin se muodostaa näkymän takaosan
yläpuolelta, ja joka mahdollistaa auton
liikkumisen ympäristön esteet huomioiden.
Tämä näkymä on käytettävissä AUTO -tilassa
tai tekemällä valinta näkymän vaihtovalikosta.
6
Ajaminen

210

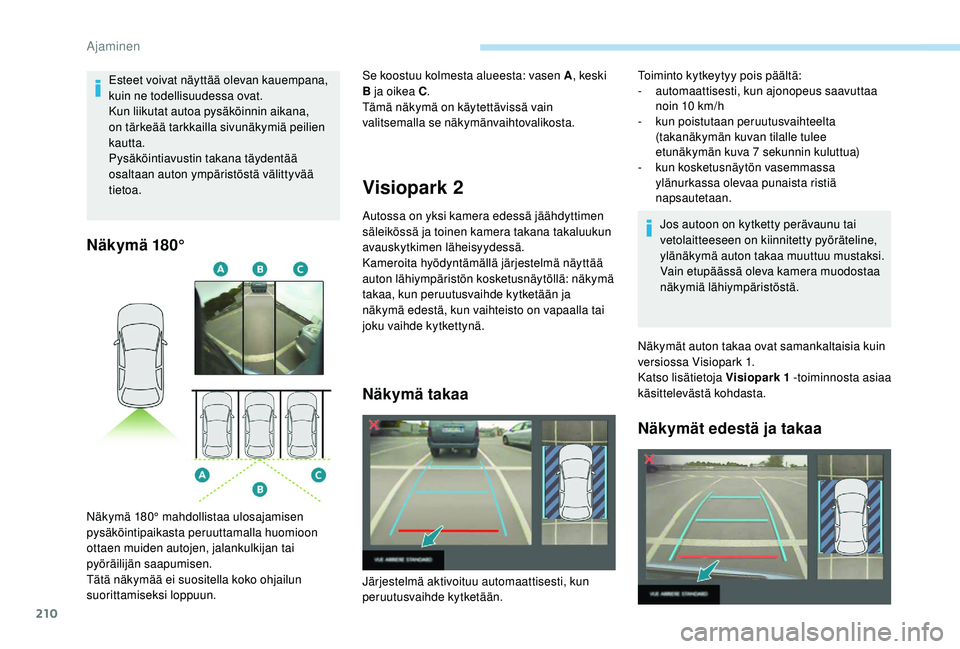

Näkymä 180°
Visiopark 2
Autossa on yksi kamera edessä jäähdyttimen
säleikössä ja toinen kamera takana takaluukun
avauskytkimen läheisyydessä.
Kameroita hyödyntämällä järjestelmä näyttää
auton lähiympäristön kosketusnäytöllä: näkymä
takaa, kun peruutusvaihde kytketään ja
näkymä edestä, kun vaihteisto on vapaalla tai
joku vaihde kytkettynä.
Näkymä takaa
Jos autoon on kytketty perävaunu tai
vetolaitteeseen on kiinnitetty pyöräteline,
ylänäkymä auton takaa muuttuu mustaksi.
Vain etupäässä oleva kamera muodostaa
näkymiä lähiympäristöstä.
Näkymät auton takaa ovat samankaltaisia kuin
versiossa Visiopark 1.
Katso lisätietoja Visiopark 1
-toiminnosta asiaa
käsittelevästä kohdasta.
Näkymät edestä ja takaa
Esteet voivat näyttää olevan kauempana,
kuin ne todellisuudessa ovat.
Kun liikutat autoa pysäköinnin aikana,
on tärkeää tarkkailla sivunäkymiä peilien
kautta.
Pysäköintiavustin takana täydentää
osaltaan auton ympäristöstä välittyvää
tietoa.
Näkymä 180° mahdollistaa ulosajamisen
pysäköintipaikasta peruuttamalla huomioon
ottaen muiden autojen, jalankulkijan tai
pyöräilijän saapumisen.
Tätä näkymää ei suositella koko ohjailun
suorittamiseksi loppuun. Se koostuu kolmesta alueesta: vasen A
, keski
B ja oikea C .
Tämä näkymä on käytettävissä vain
valitsemalla se näkymänvaihtovalikosta. Toiminto kytkeytyy pois päältä:
- a
utomaattisesti, kun ajonopeus saavuttaa
noin 10
km/h
-
k

un poistutaan peruutusvaihteelta
(takanäkymän kuvan tilalle tulee
etunäkymän kuva 7


sekunnin kuluttua)
-

k
un kosketusnäytön vasemmassa
ylänurkassa olevaa punaista ristiä
napsautetaan.
Järjestelmä aktivoituu automaattisesti, kun
peruutusvaihde kytketään.
Ajaminen

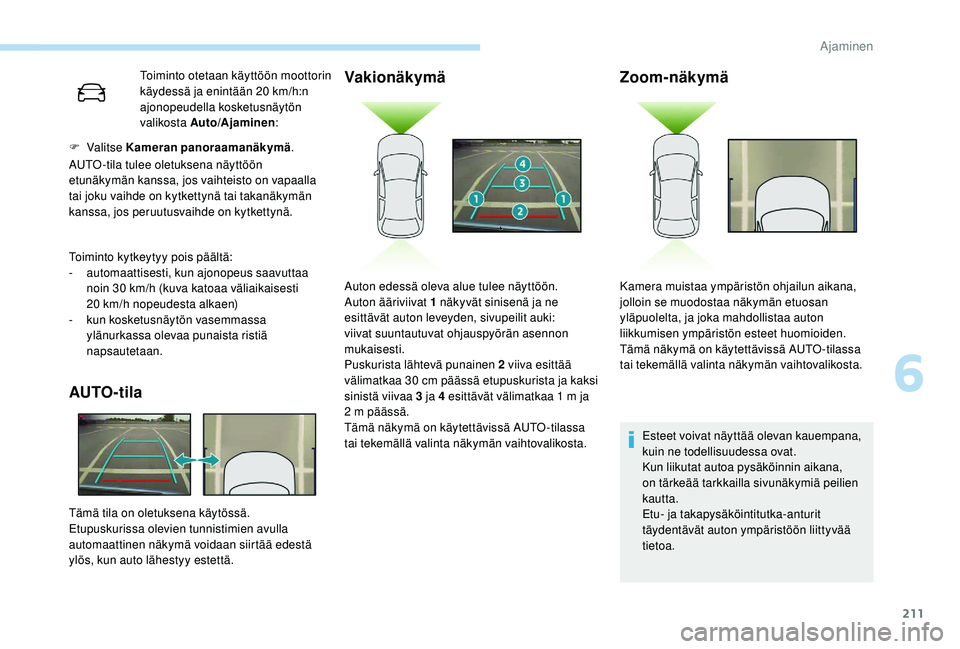

211
Toiminto otetaan käyttöön moottorin
käydessä ja enintään 20 km/h:n
ajonopeudella kosketusnäytön
valikosta Auto/Ajaminen :
F

Valitse Kameran panoraamanäkymä .
Toiminto kytkeytyy pois päältä:
-
a

utomaattisesti, kun ajonopeus saavuttaa
noin 30

km/h (kuva katoaa väliaikaisesti
20

km/h nopeudesta alkaen)
-

k

un kosketusnäytön vasemmassa
ylänurkassa olevaa punaista ristiä
napsautetaan.
AUTO-tila Vakionäkymä
AUTO -tila tulee oletuksena näyttöön
etunäkymän kanssa, jos vaihteisto on vapaalla
tai joku vaihde on kytkettynä tai takanäkymän
kanssa, jos peruutusvaihde on kytkettynä.
Tämä tila on oletuksena käytössä.
Etupuskurissa olevien tunnistimien avulla
automaattinen näkymä voidaan siirtää edestä
ylös, kun auto lähestyy estettä.
Zoom-näkymä
Esteet voivat näyttää olevan kauempana,
kuin ne todellisuudessa ovat.
Kun liikutat autoa pysäköinnin aikana,
on tärkeää tarkkailla sivunäkymiä peilien
kautta.
Etu- ja takapysäköintitutka-anturit
täydentävät auton ympäristöön liittyvää
tietoa.
Auton edessä oleva alue tulee näyttöön.
Auton ääriviivat 1

näkyvät sinisenä ja ne
esittävät auton leveyden, sivupeilit auki:
viivat suuntautuvat ohjauspyörän asennon
mukaisesti.
Puskurista lähtevä punainen 2

viiva esittää
välimatkaa 30

cm päässä etupuskurista ja kaksi
sinistä viivaa 3

ja 4

esittävät välimatkaa 1

m ja
2

m päässä.
Tämä näkymä on käytettävissä AUTO -tilassa
tai tekemällä valinta näkymän vaihtovalikosta. Kamera muistaa ympäristön ohjailun aikana,
jolloin se muodostaa näkymän etuosan
yläpuolelta, ja joka mahdollistaa auton
liikkumisen ympäristön esteet huomioiden.
Tämä näkymä on käytettävissä AUTO -tilassa
tai tekemällä valinta näkymän vaihtovalikosta.
6
Ajaminen

212

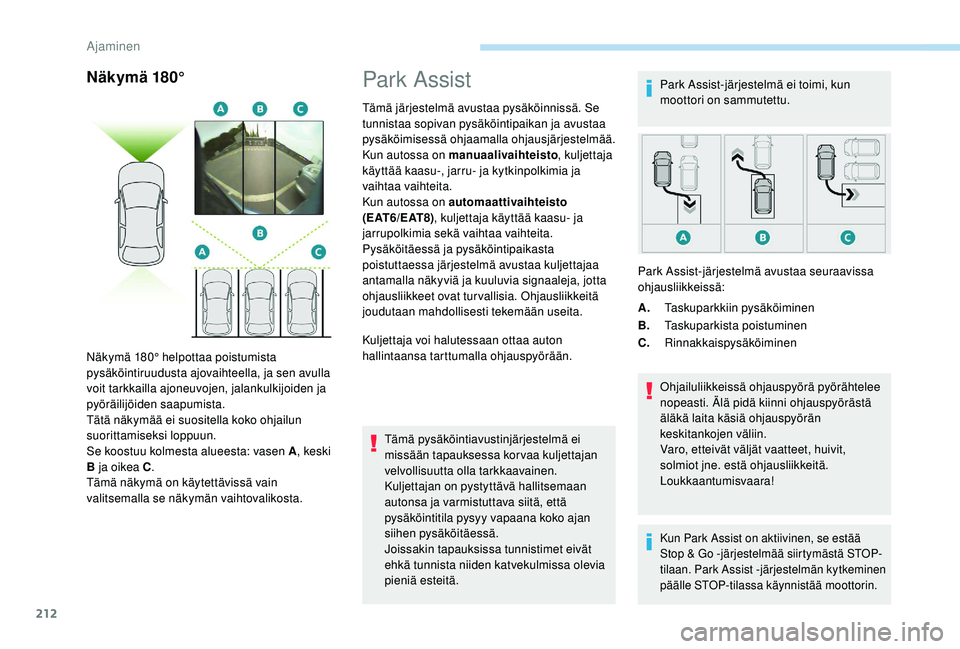

Näkymä 180°Park Assist
Tämä järjestelmä avustaa pysäköinnissä. Se
tunnistaa sopivan pysäköintipaikan ja avustaa
pysäköimisessä ohjaamalla ohjausjärjestelmää.
Kun autossa on manuaalivaihteisto, kuljettaja
käyttää kaasu-, jarru- ja kytkinpolkimia ja
vaihtaa vaihteita.
Kun autossa on automaattivaihteisto
( E AT 6 / E AT 8) , kuljettaja käyttää kaasu- ja
jarrupolkimia sekä vaihtaa vaihteita.
Pysäköitäessä ja pysäköintipaikasta
poistuttaessa järjestelmä avustaa kuljettajaa
antamalla näkyviä ja kuuluvia signaaleja, jotta
ohjausliikkeet ovat turvallisia. Ohjausliikkeitä
joudutaan mahdollisesti tekemään useita.
Kuljettaja voi halutessaan ottaa auton
hallintaansa tarttumalla ohjauspyörään.
Tämä pysäköintiavustinjärjestelmä ei
missään tapauksessa korvaa kuljettajan
velvollisuutta olla tarkkaavainen.
Kuljettajan on pystyttävä hallitsemaan
autonsa ja varmistuttava siitä, että
pysäköintitila pysyy vapaana koko ajan
siihen pysäköitäessä.
Joissakin tapauksissa tunnistimet eivät
ehkä tunnista niiden katvekulmissa olevia
pieniä esteitä. Park Assist-järjestelmä ei toimi, kun
moottori on sammutettu.
A. Taskuparkkiin pysäköiminen
B. Taskuparkista poistuminen
C. Rinnakkaispysäköiminen
Ohjailuliikkeissä ohjauspyörä pyörähtelee
nopeasti. Älä pidä kiinni ohjauspyörästä
äläkä laita käsiä ohjauspyörän
keskitankojen väliin.
Varo, etteivät väljät vaatteet, huivit,
solmiot jne. estä ohjausliikkeitä.
Loukkaantumisvaara!
Kun Park Assist on aktiivinen, se estää
Stop & Go -järjestelmää siirtymästä STOP-
tilaan. Park Assist -järjestelmän kytkeminen
päälle STOP-tilassa käynnistää moottorin.
Näkymä 180° helpottaa poistumista
pysäköintiruudusta ajovaihteella, ja sen avulla
voit tarkkailla ajoneuvojen, jalankulkijoiden ja
pyöräilijöiden saapumista.
Tätä näkymää ei suositella koko ohjailun
suorittamiseksi loppuun.
Se koostuu kolmesta alueesta: vasen A , keski
B ja oikea C .
Tämä näkymä on käytettävissä vain
valitsemalla se näkymän vaihtovalikosta. Park Assist-järjestelmä avustaa seuraavissa
ohjausliikkeissä:
Ajaminen

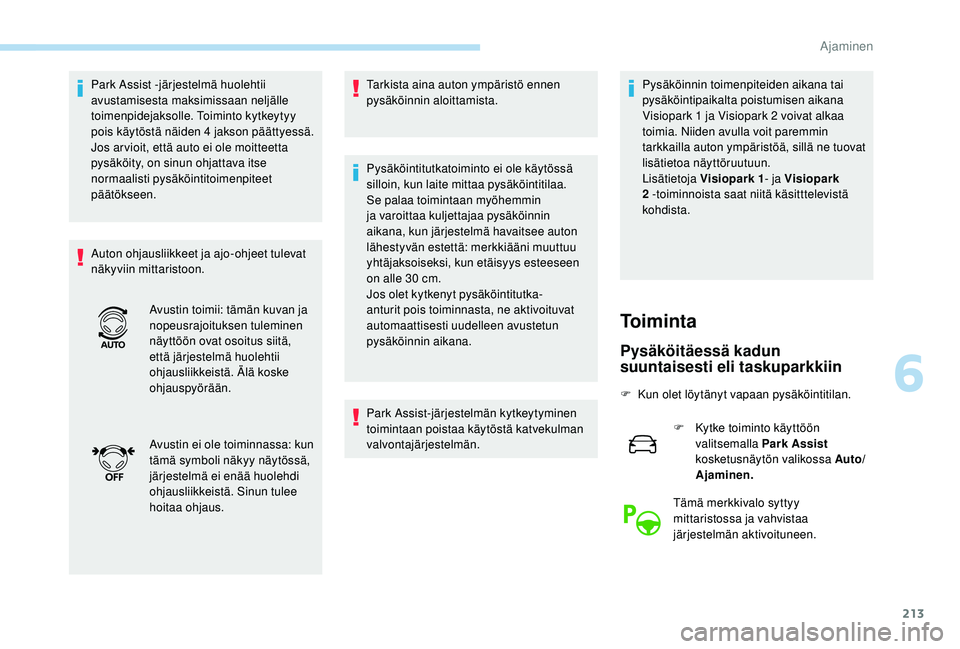

213
Park Assist -järjestelmä huolehtii
avustamisesta maksimissaan neljälle
toimenpidejaksolle. Toiminto kytkeytyy
pois käytöstä näiden 4 jakson päättyessä.
Jos ar vioit, että auto ei ole moitteetta
pysäköity, on sinun ohjattava itse
normaalisti pysäköintitoimenpiteet
päätökseen.
Auton ohjausliikkeet ja ajo-ohjeet tulevat
näkyviin mittaristoon. Tarkista aina auton ympäristö ennen
pysäköinnin aloittamista.
Pysäköintitutkatoiminto ei ole käytössä
silloin, kun laite mittaa pysäköintitilaa.
Se palaa toimintaan myöhemmin
ja varoittaa kuljettajaa pysäköinnin
aikana, kun järjestelmä havaitsee auton
lähestyvän estettä: merkkiääni muuttuu
yhtäjaksoiseksi, kun etäisyys esteeseen
on alle 30
cm.
Jos olet kytkenyt pysäköintitutka-
anturit pois toiminnasta, ne aktivoituvat
automaattisesti uudelleen avustetun
pysäköinnin aikana.
Park Assist-järjestelmän kytkeytyminen
toimintaan poistaa käytöstä katvekulman
valvontajärjestelmän. Pysäköinnin toimenpiteiden aikana tai
pysäköintipaikalta poistumisen aikana
Visiopark 1
ja Visiopark 2 voivat alkaa
toimia. Niiden avulla voit paremmin
tarkkailla auton ympäristöä, sillä ne tuovat
lisätietoa näyttöruutuun.
Lisätietoja Visiopark 1 - ja Visiopark
2
-toiminnoista saat niitä käsitttelevistä
kohdista.
Avustin toimii: tämän kuvan ja
nopeusrajoituksen tuleminen
näyttöön ovat osoitus siitä,
että järjestelmä huolehtii
ohjausliikkeistä. Älä koske
ohjauspyörään.
Avustin ei ole toiminnassa: kun
tämä symboli näkyy näytössä,
järjestelmä ei enää huolehdi
ohjausliikkeistä. Sinun tulee
hoitaa ohjaus.
To i m i n t a
Pysäköitäessä kadun
suuntaisesti eli taskuparkkiin
F Kun olet löytänyt vapaan pysäköintitilan. F
K
ytke toiminto käyttöön
valitsemalla Park Assist
kosketusnäytön valikossa Auto/
Ajaminen.
Tämä merkkivalo syttyy
mittaristossa ja vahvistaa
järjestelmän aktivoituneen.
6
Ajaminen

214

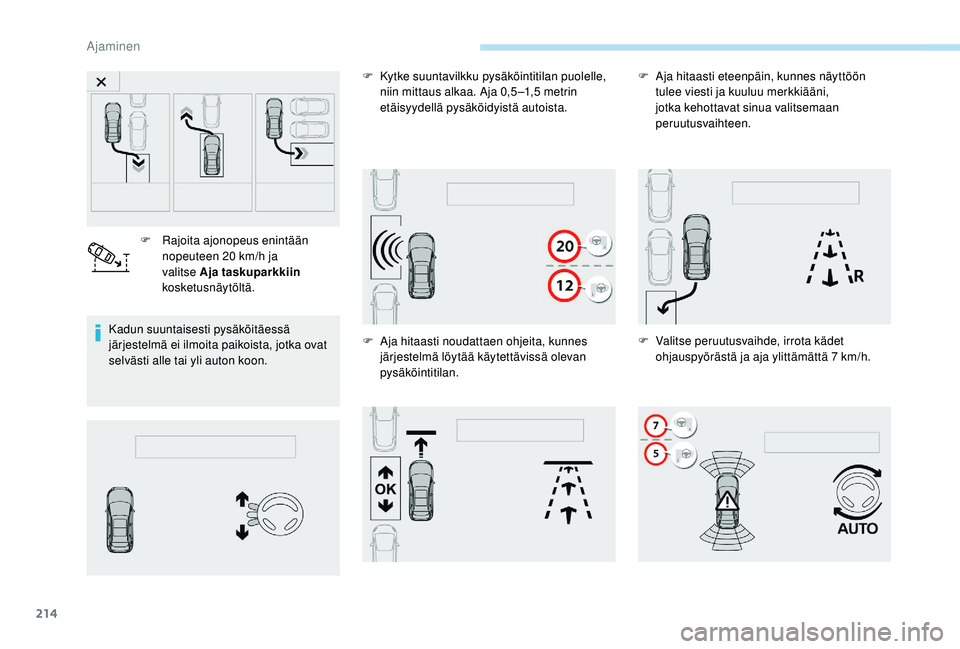

Kadun suuntaisesti pysäköitäessä
järjestelmä ei ilmoita paikoista, jotka ovat
selvästi alle tai yli auton koon.F

R
ajoita ajonopeus enintään
nopeuteen 20 km/h ja
valitse Aja taskuparkkiin
kosketusnäytöltä. F
K
ytke suuntavilkku pysäköintitilan puolelle,
niin mittaus alkaa. Aja 0,5 –1,5 metrin
etäisyydellä pysäköidyistä autoista.
F A ja hitaasti noudattaen ohjeita, kunnes
järjestelmä löytää käytettävissä olevan
pysäköintitilan. F

A
ja hitaasti eteenpäin, kunnes näyttöön
tulee viesti ja kuuluu merkkiääni,
jotka kehottavat sinua valitsemaan
peruutusvaihteen.
F V alitse peruutusvaihde, irrota kädet
ohjauspyörästä ja aja ylittämättä 7
km/h.
Ajaminen

215

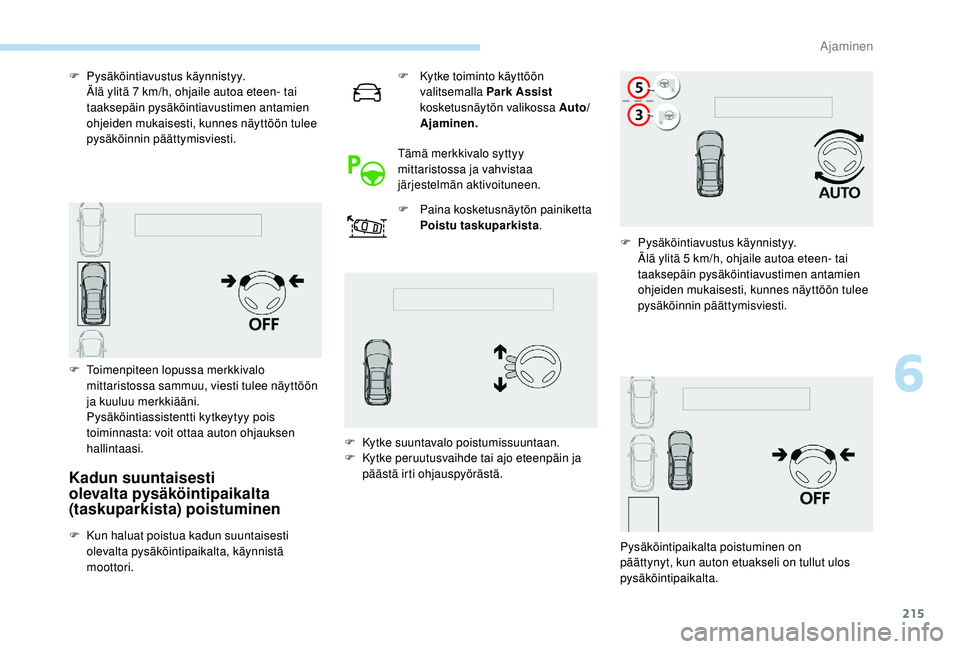

Kadun suuntaisesti
olevalta pysäköintipaikalta
(taskuparkista) poistuminen
F Kun haluat poistua kadun suuntaisesti olevalta pysäköintipaikalta, käynnistä
moottori. F

K
ytke toiminto käyttöön
valitsemalla Park Assist
kosketusnäytön valikossa Auto/
Ajaminen.
Tämä merkkivalo syttyy
mittaristossa ja vahvistaa
järjestelmän aktivoituneen.
F
P
aina kosketusnäytön painiketta
Poistu taskuparkista .
F
P
ysäköintiavustus käynnistyy.
Ä

lä ylitä 7 km/h, ohjaile autoa eteen- tai
taaksepäin pysäköintiavustimen antamien
ohjeiden mukaisesti, kunnes näyttöön tulee
pysäköinnin päättymisviesti.
F
T
oimenpiteen lopussa merkkivalo
mittaristossa sammuu, viesti tulee näyttöön
ja kuuluu merkkiääni.
P
ysäköintiassistentti kytkeytyy pois
toiminnasta: voit ottaa auton ohjauksen
hallintaasi. F
K
ytke suuntavalo poistumissuuntaan.
F
K
ytke peruutusvaihde tai ajo eteenpäin ja
päästä irti ohjauspyörästä. F
P
ysäköintiavustus käynnistyy.
Ä

lä ylitä 5 km/h, ohjaile autoa eteen- tai
taaksepäin pysäköintiavustimen antamien
ohjeiden mukaisesti, kunnes näyttöön tulee
pysäköinnin päättymisviesti.
Pysäköintipaikalta poistuminen on
päättynyt, kun auton etuakseli on tullut ulos
pysäköintipaikalta.
6
Ajaminen

216

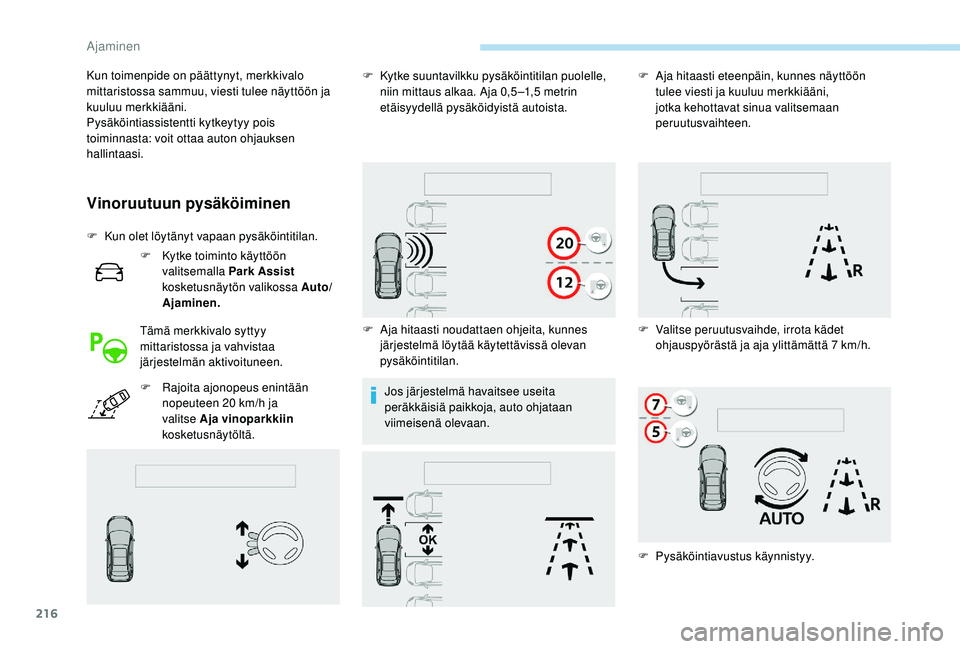

Vinoruutuun pysäköiminen
F Kytke toiminto käyttöön valitsemalla Park Assist
kosketusnäytön valikossa Auto/
Ajaminen.
Tämä merkkivalo syttyy
mittaristossa ja vahvistaa
järjestelmän aktivoituneen.
F

R
ajoita ajonopeus enintään
nopeuteen 20
km/h ja
valitse Aja vinoparkkiin
kosketusnäytöltä. Jos järjestelmä havaitsee useita
peräkkäisiä paikkoja, auto ohjataan
viimeisenä olevaan.
Kun toimenpide on päättynyt, merkkivalo
mittaristossa sammuu, viesti tulee näyttöön ja
kuuluu merkkiääni.
Pysäköintiassistentti kytkeytyy pois
toiminnasta: voit ottaa auton ohjauksen
hallintaasi.
F
K
ytke suuntavilkku pysäköintitilan puolelle,
niin mittaus alkaa. Aja 0,5 –1,5 metrin
etäisyydellä pysäköidyistä autoista.
F
A
ja hitaasti noudattaen ohjeita, kunnes
järjestelmä löytää käytettävissä olevan
pysäköintitilan. F

A
ja hitaasti eteenpäin, kunnes näyttöön
tulee viesti ja kuuluu merkkiääni,
jotka kehottavat sinua valitsemaan
peruutusvaihteen.
F
V
alitse peruutusvaihde, irrota kädet
ohjauspyörästä ja aja ylittämättä 7
km/h.
F

P
ysäköintiavustus käynnistyy.
F

K

un olet löytänyt vapaan pysäköintitilan.
Ajaminen

217

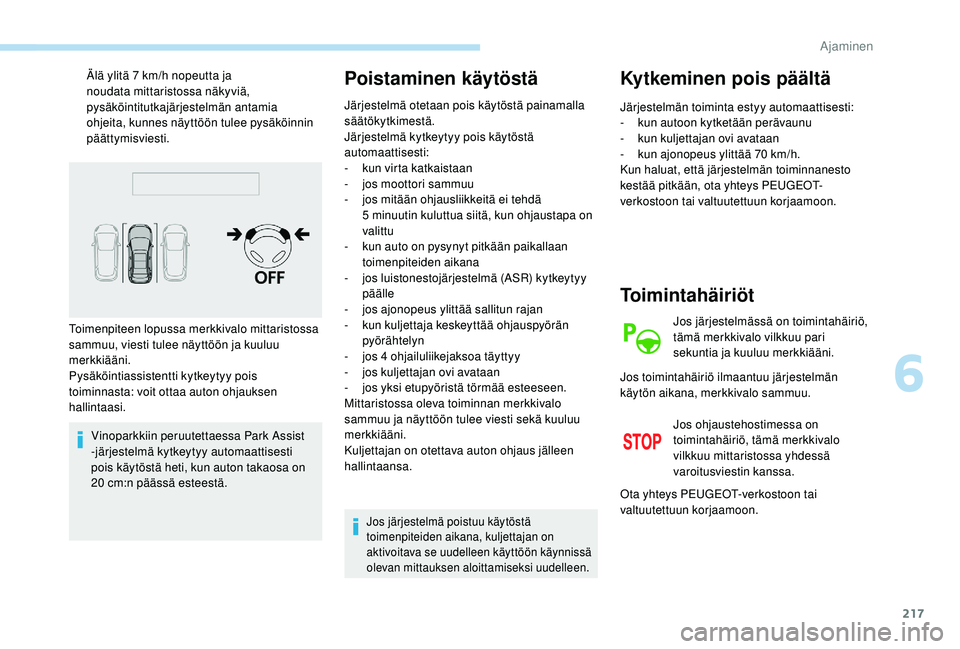

Älä ylitä 7 km/h nopeutta ja
noudata mittaristossa näkyviä,
pysäköintitutkajärjestelmän antamia
ohjeita, kunnes näyttöön tulee pysäköinnin
päättymisviesti.
Vinoparkkiin peruutettaessa Park Assist
-järjestelmä kytkeytyy automaattisesti
pois käytöstä heti, kun auton takaosa on
20
cm:n päässä esteestä.Poistaminen käytöstä
Järjestelmä otetaan pois käytöstä painamalla
säätökytkimestä.
Järjestelmä kytkeytyy pois käytöstä
automaattisesti:
-
ku
n virta katkaistaan
-

j
os moottori sammuu
-

j
os mitään ohjausliikkeitä ei tehdä
5


minuutin kuluttua siitä, kun ohjaustapa on
valittu
-

k
un auto on pysynyt pitkään paikallaan
toimenpiteiden aikana
-

j
os luistonestojärjestelmä (ASR) kytkeytyy
päälle
-
j

os ajonopeus ylittää sallitun rajan
-

k
un kuljettaja keskeyttää ohjauspyörän
pyörähtelyn
-
j

os 4

ohjailuliikejaksoa täyttyy
-

j
os kuljettajan ovi avataan
-

j
os yksi etupyöristä törmää esteeseen.
Mittaristossa oleva toiminnan merkkivalo
sammuu ja näyttöön tulee viesti sekä kuuluu
merkkiääni.
Kuljettajan on otettava auton ohjaus jälleen
hallintaansa.
Jos järjestelmä poistuu käytöstä
toimenpiteiden aikana, kuljettajan on
aktivoitava se uudelleen käyttöön käynnissä
olevan mittauksen aloittamiseksi uudelleen.
Kytkeminen pois päältä
Järjestelmän toiminta estyy automaattisesti:
- k un autoon kytketään perävaunu
-

k
un kuljettajan ovi avataan
-

k
un ajonopeus ylittää 70 km/h.
Kun haluat, että järjestelmän toiminnanesto
kestää pitkään, ota yhteys PEUGEOT-
verkostoon tai valtuutettuun korjaamoon.
Toimenpiteen lopussa merkkivalo mittaristossa
sammuu, viesti tulee näyttöön ja kuuluu
merkkiääni.
Pysäköintiassistentti kytkeytyy pois
toiminnasta: voit ottaa auton ohjauksen
hallintaasi.
Toimintahäiriöt
Jos järjestelmässä on toimintahäiriö,
tämä merkkivalo vilkkuu pari
sekuntia ja kuuluu merkkiääni.
Jos ohjaustehostimessa on
toimintahäiriö, tämä merkkivalo
vilkkuu mittaristossa yhdessä
varoitusviestin kanssa.
Jos toimintahäiriö ilmaantuu järjestelmän
käytön aikana, merkkivalo sammuu.
Ota yhteys PEUGEOT-verkostoon tai
valtuutettuun korjaamoon.
6
Ajaminen

218

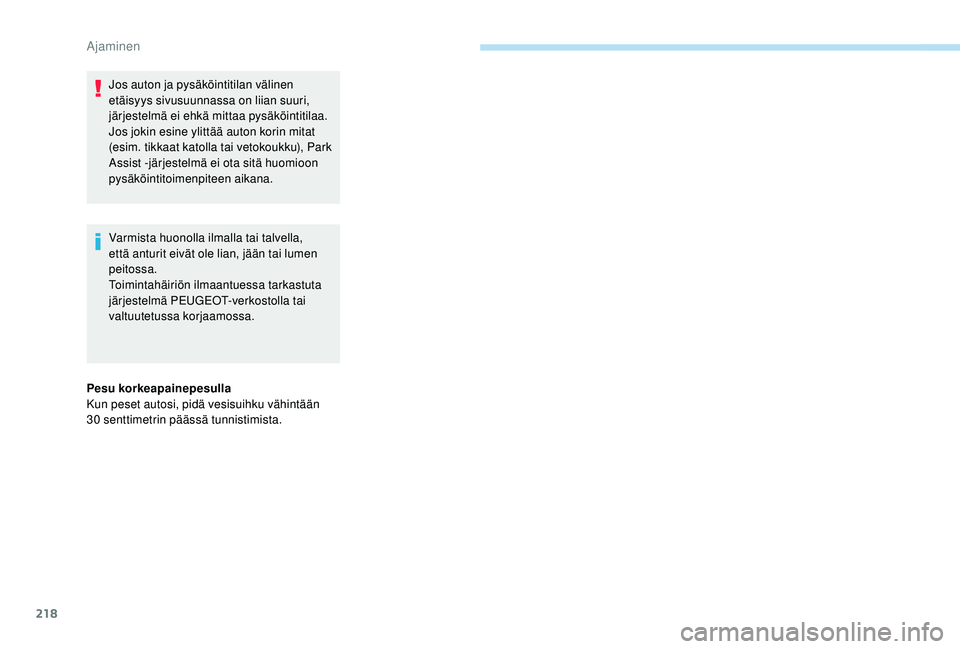

Varmista huonolla ilmalla tai talvella,
että anturit eivät ole lian, jään tai lumen
peitossa.
Toimintahäiriön ilmaantuessa tarkastuta
järjestelmä PEUGEOT-verkostolla tai
valtuutetussa korjaamossa.
Pesu korkeapainepesulla
Kun peset autosi, pidä vesisuihku vähintään
30


senttimetrin päässä tunnistimista. Jos auton ja pysäköintitilan välinen
etäisyys sivusuunnassa on liian suuri,
järjestelmä ei ehkä mittaa pysäköintitilaa.
Jos jokin esine ylittää auton korin mitat
(esim. tikkaat katolla tai vetokoukku), Park
Assist -järjestelmä ei ota sitä huomioon
pysäköintitoimenpiteen aikana.
Ajaminen
