59

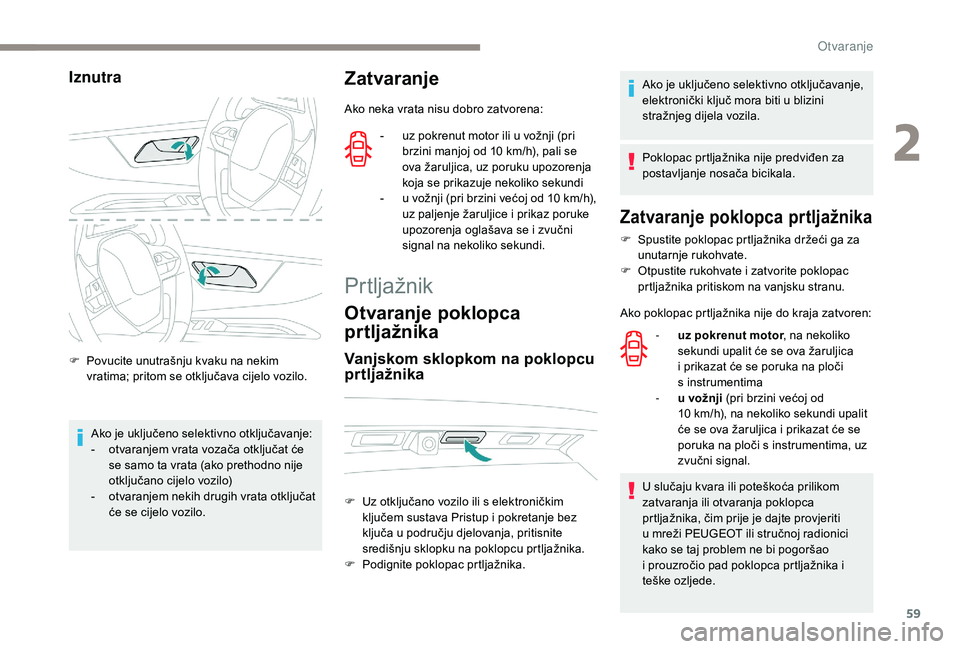

Iznutra
F Povucite unutrašnju kvaku na nekim vratima; pritom se otključava cijelo vozilo.
Ako je uključeno selektivno otključavanje:
-

o
tvaranjem vrata vozača otključat će
se samo ta vrata (ako prethodno nije
otključano cijelo vozilo)
-

o
tvaranjem nekih drugih vrata otključat
će se cijelo vozilo.
Zatvaranje
Ako neka vrata nisu dobro zatvorena:
Prtljažnik
Otvaranje poklopca
prtljažnika
Vanjskom sklopkom na poklopcu
prtljažnika
Ako je uključeno selektivno otključavanje,
elektronički ključ mora biti u blizini
stražnjeg dijela vozila.
Poklopac prtljažnika nije predviđen za
postavljanje nosača bicikala.
Zatvaranje poklopca prtljažnika
F Spustite poklopac prtljažnika držeći ga za unutarnje rukohvate.
F

O
tpustite rukohvate i zatvorite poklopac
prtljažnika pritiskom na vanjsku stranu.
Ako poklopac prtljažnika nije do kraja zatvoren:
U slučaju kvara ili poteškoća prilikom
zatvaranja ili otvaranja poklopca
prtljažnika, čim prije je dajte provjeriti
u
mreži PEUGEOT ili stručnoj radionici
kako se taj problem ne bi pogoršao
i
prouzročio pad poklopca prtljažnika i
teške ozljede.
-

u

z pokrenut motor ili u

vožnji (pri
brzini manjoj od 10

km/h), pali se
ova žaruljica, uz poruku upozorenja
koja se prikazuje nekoliko sekundi
-

u v

ožnji (pri brzini većoj od 10

km/h),
uz paljenje žaruljice i

prikaz poruke
upozorenja oglašava se i

zvučni
signal na nekoliko sekundi.
F

U

z otključano vozilo ili s

elektroničkim
ključem sustava Pristup i

pokretanje bez
ključa u

području djelovanja, pritisnite
središnju sklopku na poklopcu prtljažnika.
F

P

odignite poklopac prtljažnika. -

u
z pokrenut motor , na nekoliko
sekundi upalit će se ova žaruljica
i
prikazat će se poruka na ploči
s
instrumentima
-

u v
ožnji (pri brzini većoj od
10
km/h), na nekoliko sekundi upalit
će se ova žaruljica i
prikazat će se
poruka na ploči s
instrumentima, uz
zvučni signal.
2
Otvaranje

60

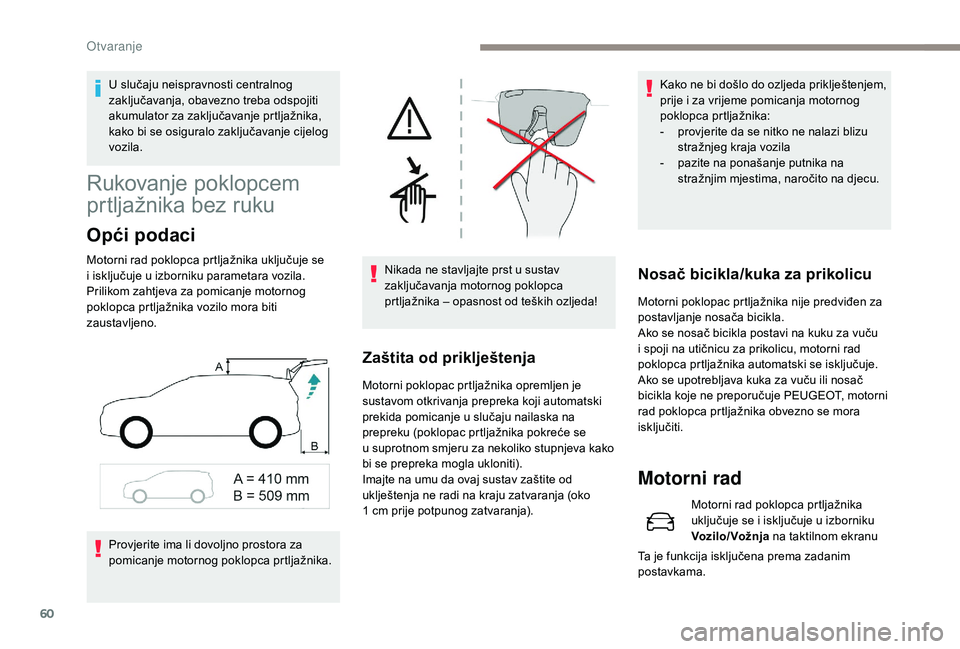

Rukovanje poklopcem
prtljažnika bez ruku
Opći podaci
Motorni rad poklopca prtljažnika uključuje se
i isključuje u izborniku parametara vozila.
Prilikom zahtjeva za pomicanje motornog
poklopca prtljažnika vozilo mora biti
zaustavljeno.
Provjerite ima li dovoljno prostora za
pomicanje motornog poklopca prtljažnika. Nikada ne stavljajte prst u
sustav
zaključavanja motornog poklopca
prtljažnika – opasnost od teških ozljeda!
Zaštita od priklještenja
Motorni poklopac prtljažnika opremljen je
sustavom otkrivanja prepreka koji automatski
prekida pomicanje u
slučaju nailaska na
prepreku (poklopac prtljažnika pokreće se
u
suprotnom smjeru za nekoliko stupnjeva kako
bi se prepreka mogla ukloniti).
Imajte na umu da ovaj sustav zaštite od
uklještenja ne radi na kraju zatvaranja (oko
1
cm prije potpunog zatvaranja). Kako ne bi došlo do ozljeda priklještenjem,
prije i
za vrijeme pomicanja motornog
poklopca prtljažnika:
-
p
rovjerite da se nitko ne nalazi blizu
stražnjeg kraja vozila
-
p
azite na ponašanje putnika na
stražnjim mjestima, naročito na djecu.
Nosač bicikla/kuka za prikolicu
Motorni poklopac prtljažnika nije predviđen za
postavljanje nosača bicikla.
Ako se nosač bicikla postavi na kuku za vuču
i
spoji na utičnicu za prikolicu, motorni rad
poklopca prtljažnika automatski se isključuje.
Ako se upotrebljava kuka za vuču ili nosač
bicikla koje ne preporučuje PEUGEOT, motorni
rad poklopca prtljažnika obvezno se mora
isključiti.
U slučaju neispravnosti centralnog
zaključavanja, obavezno treba odspojiti
akumulator za zaključavanje prtljažnika,
kako bi se osiguralo zaključavanje cijelog
vozila.
Motorni rad
Motorni rad poklopca prtljažnika
uključuje se i
isključuje u izborniku
Voz ilo/ Vož nja na taktilnom ekranu
Ta je funkcija isključena prema zadanim
postavkama.
Otvaranje

61

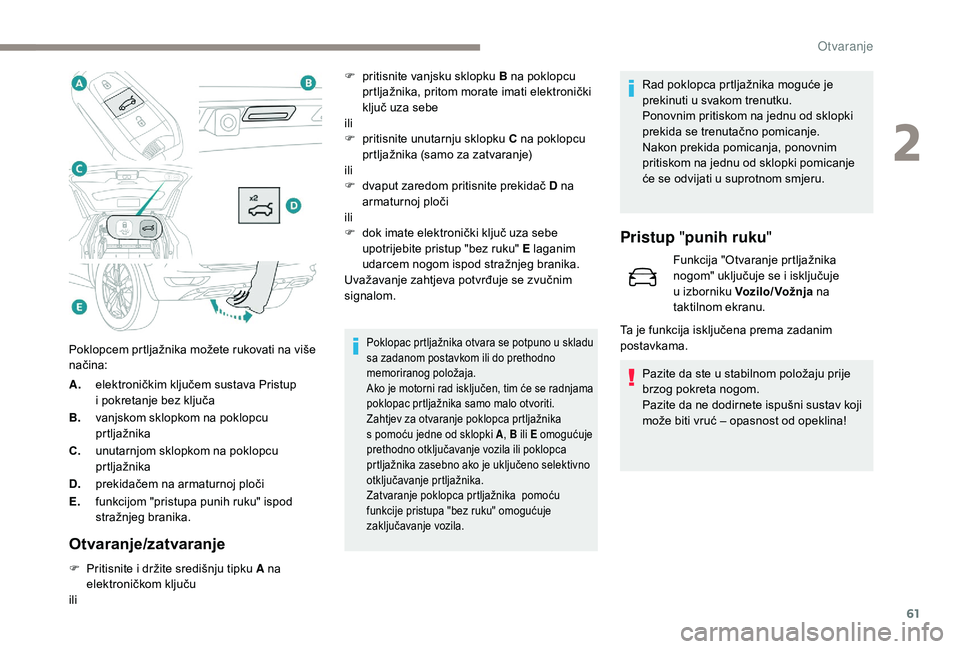

A.elektroničkim ključem sustava Pristup
i
pokretanje bez ključa
B. vanjskom sklopkom na poklopcu
prtljažnika
C. unutarnjom sklopkom na poklopcu
prtljažnika
D. prekidačem na armaturnoj ploči
E. funkcijom "pristupa punih ruku" ispod
stražnjeg branika.
Otvaranje/zatvaranje
F Pritisnite i držite središnju tipku A na
elektroničkom ključu
ili
Poklopac prtljažnika otvara se potpuno u s kladu
sa zadanom postavkom ili do prethodno
memoriranog položaja.
Ako je motorni rad isključen, tim će se radnjama
poklopac prtljažnika samo malo otvoriti.
Zahtjev za otvaranje poklopca prtljažnika
s
pomoću jedne od sklopki A , B ili E omogućuje
prethodno otključavanje vozila ili poklopca
prtljažnika zasebno ako je uključeno selektivno
otključavanje prtljažnika.
Zatvaranje poklopca prtljažnika
pomoću
funkcije pristupa "bez ruku" omogućuje
zaključavanje vozila.
Rad poklopca prtljažnika moguće je
prekinuti u
svakom trenutku.
Ponovnim pritiskom na jednu od sklopki
prekida se trenutačno pomicanje.
Nakon prekida pomicanja, ponovnim
pritiskom na jednu od sklopki pomicanje
će se odvijati u
suprotnom smjeru.
Pristup "punih ruku "
Funkcija "Otvaranje prtljažnika
nogom" uključuje se i
isključuje
u
izb

orniku Voz ilo/ Vož nja na
taktilnom ekranu.
Pazite da ste u
stabilnom položaju prije
brzog pokreta nogom.
Pazite da ne dodirnete ispušni sustav koji
može biti vruć – opasnost od opeklina!
Poklopcem prtljažnika možete rukovati na više
načina: F

p

ritisnite vanjsku sklopku
B na poklopcu
prtljažnika, pritom morate imati elektronički
ključ uza sebe
ili
F

p

ritisnite unutarnju sklopku
C na poklopcu
prtljažnika (samo za zatvaranje)
ili
F

d

vaput zaredom pritisnite prekidač D na
armaturnoj ploči
ili
F

d

ok imate elektronički ključ uza sebe
upotrijebite pristup "bez ruku" E laganim
udarcem nogom ispod stražnjeg branika.
Uvažavanje zahtjeva potvrđuje se zvučnim
signalom.
Ta je funkcija isključena prema zadanim
postavkama.
2
Otvaranje

62

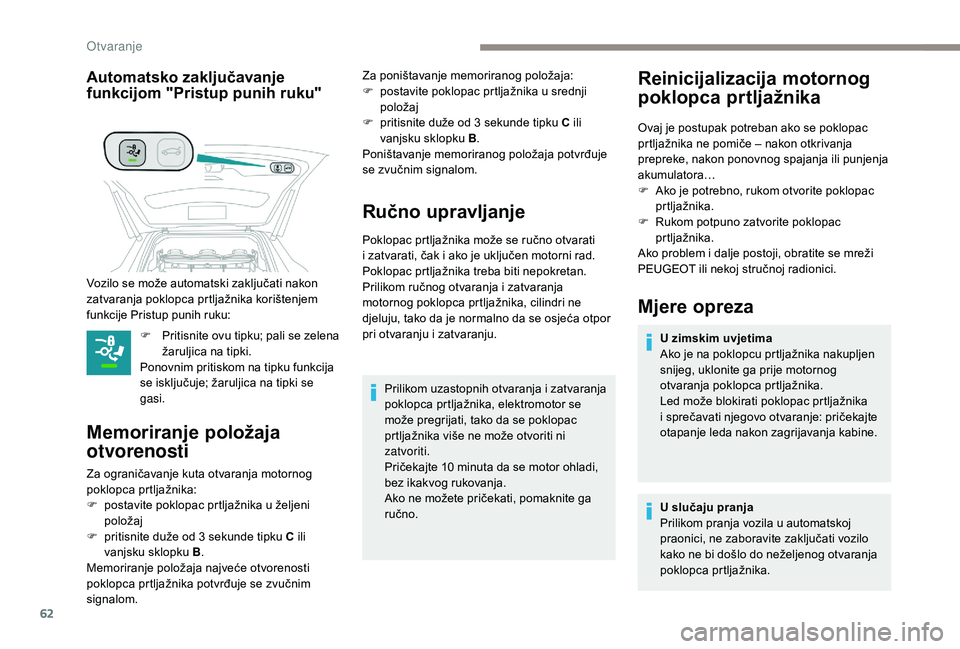

Automatsko zaključavanje
funkcijom "Pristup punih ruku"
F Pritisnite ovu tipku; pali se zelena žaruljica na tipki.
Ponovnim pritiskom na tipku funkcija
se isključuje; žaruljica na tipki se
gasi.
Memoriranje položaja
otvorenosti
Za ograničavanje kuta otvaranja motornog
poklopca prtljažnika:
F

p
ostavite poklopac prtljažnika u željeni
položaj
F

p
ritisnite duže od 3 sekunde tipku C ili
vanjsku sklopku B .
Memoriranje položaja najveće otvorenosti
poklopca prtljažnika potvrđuje se zvučnim
signalom. Za poništavanje memoriranog položaja:
F

p
ostavite poklopac prtljažnika u srednji
položaj
F
p
ritisnite duže od 3 sekunde tipku C ili
vanjsku sklopku B .
Poništavanje memoriranog položaja potvrđuje
se zvučnim signalom.
Ručno upravljanje
Poklopac prtljažnika može se ručno otvarati
i zatvarati, čak i ako je uključen motorni rad.
Poklopac prtljažnika treba biti nepokretan.
Prilikom ručnog otvaranja i
zatvaranja
motornog poklopca prtljažnika, cilindri ne
djeluju, tako da je normalno da se osjeća otpor
pri otvaranju i
zatvaranju.
Vozilo se može automatski zaključati nakon
zatvaranja poklopca prtljažnika korištenjem
funkcije Pristup punih ruku:
Prilikom uzastopnih otvaranja i
zatvaranja
poklopca prtljažnika, elektromotor se
može pregrijati, tako da se poklopac
prtljažnika više ne može otvoriti ni
zatvoriti.
Pričekajte 10
minuta da se motor ohladi,
bez ikakvog rukovanja.
Ako ne možete pričekati, pomaknite ga
ručno.
Reinicijalizacija motornog
poklopca prtljažnika
Ovaj je postupak potreban ako se poklopac
prtljažnika ne pomiče – nakon otkrivanja
prepreke, nakon ponovnog spajanja ili punjenja
akumulatora…
F

A
ko je potrebno, rukom otvorite poklopac
prtljažnika.
F

R
ukom potpuno zatvorite poklopac
prtljažnika.
Ako problem i
dalje postoji, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Mjere opreza
U zimskim uvjetima
Ako je na poklopcu prtljažnika nakupljen
snijeg, uklonite ga prije motornog
otvaranja poklopca prtljažnika.
Led može blokirati poklopac prtljažnika
i
sprečavati njegovo otvaranje: pričekajte
otapanje leda nakon zagrijavanja kabine.
U slučaju pranja
Prilikom pranja vozila u
automatskoj
praonici, ne zaboravite zaključati vozilo
kako ne bi došlo do neželjenog otvaranja
poklopca prtljažnika.
Otvaranje

63
Funkcija se automatski isključuje u slučaju jake
k iše ili nakupljenog snijega.
Ako to ne uspije, provjerite da elektronički ključ
nije izložen elektromagnetskim smetnjama
(pametni telefon itd.).
Rad funkcije može biti pogoršan ako se
upotrebljava proteza za nogu.
Rad funkcije može biti neispravan ako je vozilo
opremljeno kukom za prikolicu. -

v
aše se vozilo ser visira
-
p
ristupate rezer vnom kotaču (ovisno
o izvedbi).
Kako biste izbjegli takve probleme, udaljite
elektronički ključ od područja senzora ili
isključite funkciju "Pristup punih ruku".

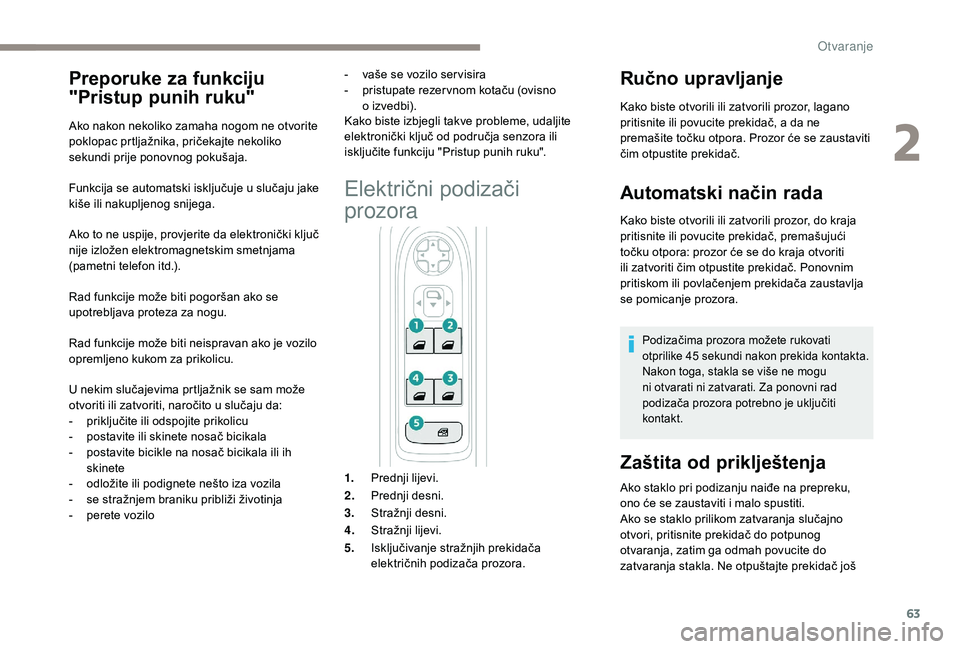

Preporuke za funkciju
"Pristup punih ruku"
Ako nakon nekoliko zamaha nogom ne otvorite
poklopac prtljažnika, pričekajte nekoliko
sekundi prije ponovnog pokušaja.
U nekim slučajevima prtljažnik se sam može
otvoriti ili zatvoriti, naročito u
slučaju da:
-

p
riključite ili odspojite prikolicu
-

p
ostavite ili skinete nosač bicikala
-

p
ostavite bicikle na nosač bicikala ili ih
skinete
-

o
dložite ili podignete nešto iza vozila
-

s
e stražnjem braniku približi životinja
-

p
erete vozilo
Električni podizači
prozora
Ručno upravljanje
Kako biste otvorili ili zatvorili prozor, lagano
pritisnite ili povucite prekidač, a da ne
premašite točku otpora. Prozor će se zaustaviti
čim otpustite prekidač.
Automatski način rada
Kako biste otvorili ili zatvorili prozor, do kraja
pritisnite ili povucite prekidač, premašujući
točku otpora: prozor će se do kraja otvoriti
ili zatvoriti čim otpustite prekidač. Ponovnim
pritiskom ili povlačenjem prekidača zaustavlja
se pomicanje prozora.
Podizačima prozora možete rukovati
otprilike 45 sekundi nakon prekida kontakta.
Nakon toga, stakla se više ne mogu
ni otvarati ni zatvarati. Za ponovni rad
podizača prozora potrebno je uključiti
kontakt.
Zaštita od priklještenja
Ako staklo pri podizanju naiđe na prepreku,
ono će se zaustaviti i malo spustiti.
Ako se staklo prilikom zatvaranja slučajno
otvori, pritisnite prekidač do potpunog
otvaranja, zatim ga odmah povucite do
zatvaranja stakla. Ne otpuštajte prekidač još
1.
Prednji lijevi.
2. Prednji desni.
3. Stražnji desni.
4. Stražnji lijevi.
5. Isključivanje stražnjih prekidača
električnih podizača prozora.
2
Otvaranje

64

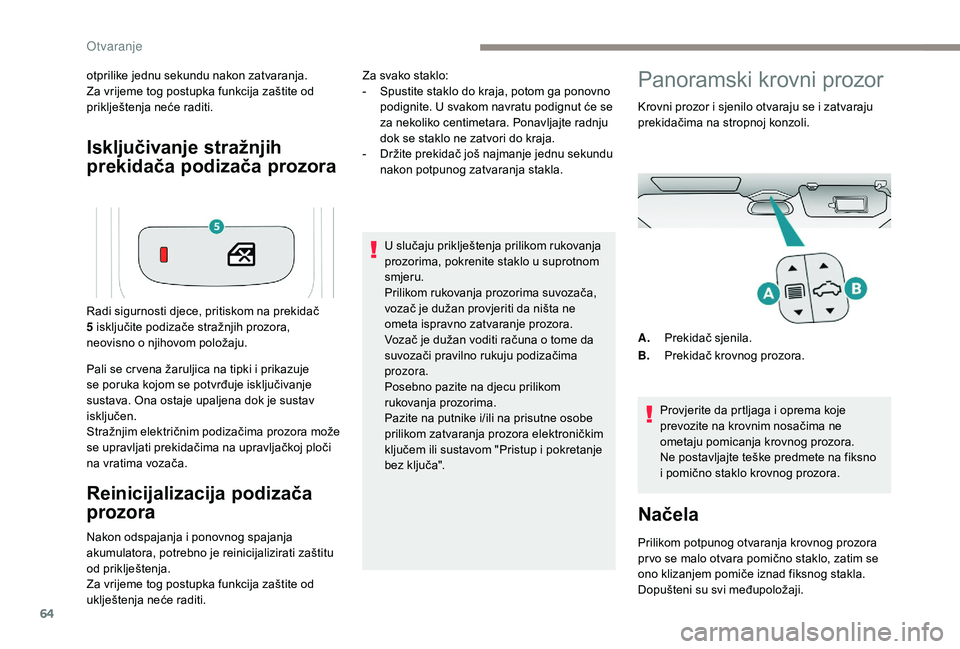

Isključivanje stražnjih
prekidača podizača prozora
otprilike jednu sekundu nakon zatvaranja.
Za vrijeme tog postupka funkcija zaštite od
priklještenja neće raditi.
Pali se cr vena žaruljica na tipki i prikazuje
se poruka kojom se potvrđuje isključivanje
sustava. Ona ostaje upaljena dok je sustav
isključen.
Stražnjim električnim podizačima prozora može
se upravljati prekidačima na upravljačkoj ploči
na vratima vozača.
Reinicijalizacija podizača
prozora
Nakon odspajanja i ponovnog spajanja
a kumulatora, potrebno je reinicijalizirati zaštitu
od priklještenja.
Za vrijeme tog postupka funkcija zaštite od
uklještenja neće raditi. U slučaju priklještenja prilikom rukovanja
prozorima, pokrenite staklo u
suprotnom
smjeru.
Prilikom rukovanja prozorima suvozača,
vozač je dužan provjeriti da ništa ne
ometa ispravno zatvaranje prozora.
Vozač je dužan voditi računa o tome da
suvozači pravilno rukuju podizačima
prozora.
Posebno pazite na djecu prilikom
rukovanja prozorima.
Pazite na putnike i/ili na prisutne osobe
prilikom zatvaranja prozora elektroničkim
ključem ili sustavom "Pristup i pokretanje
bez ključa".
Radi sigurnosti djece, pritiskom na prekidač
5 isključite podizače stražnjih prozora,
neovisno o njihovom položaju. Za svako staklo:
-
S
pustite staklo do kraja, potom ga ponovno
podignite. U svakom navratu podignut će se
za nekoliko centimetara. Ponavljajte radnju
dok se staklo ne zatvori do kraja.
-
D
ržite prekidač još najmanje jednu sekundu
nakon potpunog zatvaranja stakla.
Panoramski krovni prozor
Krovni prozor i sjenilo otvaraju se i zatvaraju
p rekidačima na stropnoj konzoli.
Provjerite da prtljaga i
oprema koje
prevozite na krovnim nosačima ne
ometaju pomicanja krovnog prozora.
Ne postavljajte teške predmete na fiksno
i
pomično staklo krovnog prozora.
Načela
Prilikom potpunog otvaranja krovnog prozora
pr vo se malo otvara pomično staklo, zatim se
ono klizanjem pomiče iznad fiksnog stakla.
Dopušteni su svi međupoložaji. A.Prekidač sjenila.
B. Prekidač krovnog prozora.
Otvaranje

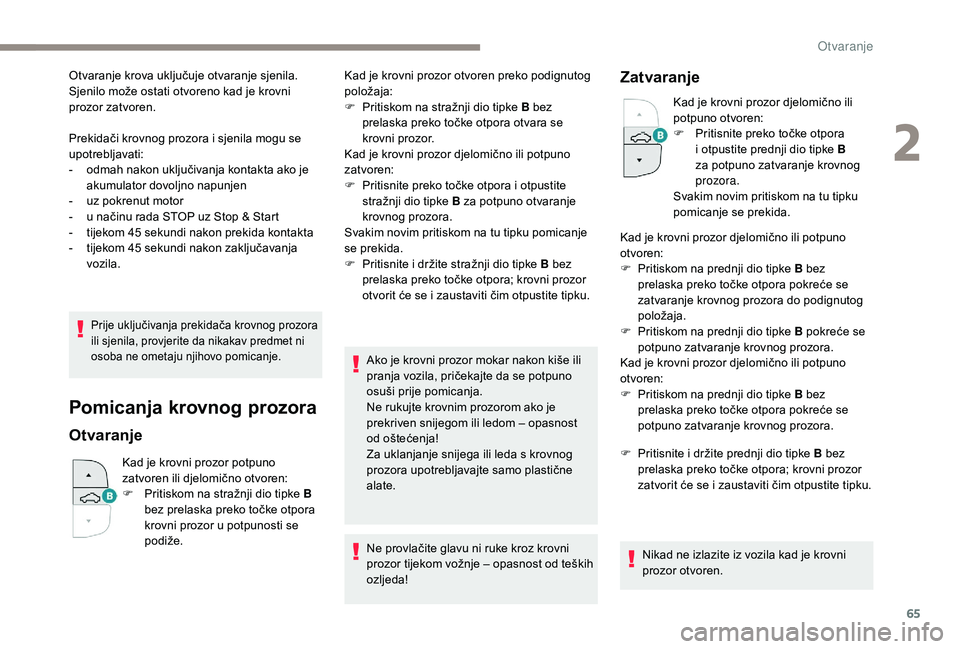

65
Prekidači krovnog prozora i sjenila mogu se
u potrebljavati:
-

o
dmah nakon uključivanja kontakta ako je
akumulator dovoljno napunjen
-

u
z pokrenut motor
-

u n
ačinu rada STOP uz Stop & Start
-

t
ijekom 45 sekundi nakon prekida kontakta
-

t
ijekom 45 sekundi nakon zaključavanja
vozila.
Prije uključivanja prekidača krovnog prozora
ili sjenila, provjerite da nikakav predmet ni
osoba ne ometaju njihovo pomicanje.
Pomicanja krovnog prozora
Otvaranje
Kad je krovni prozor potpuno
zatvoren ili djelomično otvoren:
F

P
ritiskom na stražnji dio tipke B
bez prelaska preko točke otpora
krovni prozor u
potpunosti se
podiže. F

P
ritisnite i držite stražnji dio tipke B bez
prelaska preko točke otpora; krovni prozor
otvorit će se i zaustaviti čim otpustite tipku.
Ako je krovni prozor mokar nakon kiše ili
pranja vozila, pričekajte da se potpuno
osuši prije pomicanja.
Ne rukujte krovnim prozorom ako je
prekriven snijegom ili ledom – opasnost
od oštećenja!
Za uklanjanje snijega ili leda s krovnog
prozora upotrebljavajte samo plastične
alate.
Ne provlačite glavu ni ruke kroz krovni
prozor tijekom vožnje – opasnost od teških
ozljeda!
Zatvaranje
Kad je krovni prozor djelomično ili
potpuno otvoren:
F

P
ritisnite preko točke otpora
i
otpustite prednji dio tipke B
za potpuno zatvaranje krovnog
prozora.
Svakim novim pritiskom na tu tipku
pomicanje se prekida.
F

P

ritisnite i držite prednji dio tipke B bez
prelaska preko točke otpora; krovni prozor
zatvorit će se i
zaustaviti čim otpustite tipku.
Nikad ne izlazite iz vozila kad je krovni
prozor otvoren.
Kad je krovni prozor otvoren preko podignutog
položaja:
F
P
ritiskom na stražnji dio tipke B bez
prelaska preko točke otpora otvara se
krovni prozor.
Kad je krovni prozor djelomično ili potpuno
zatvoren:
F

P

ritisnite preko točke otpora i

otpustite
stražnji dio tipke B za potpuno otvaranje
krovnog prozora.
Svakim novim pritiskom na tu tipku pomicanje
se prekida. Kad je krovni prozor djelomično ili potpuno
otvoren:
F

P

ritiskom na prednji dio tipke B bez
prelaska preko točke otpora pokreće se
zatvaranje krovnog prozora do podignutog
položaja.
F

P

ritiskom na prednji dio tipke B pokreće se
potpuno zatvaranje krovnog prozora.
Kad je krovni prozor djelomično ili potpuno
otvoren:
F

P

ritiskom na prednji dio tipke B bez
prelaska preko točke otpora pokreće se
potpuno zatvaranje krovnog prozora.
Otvaranje krova uključuje otvaranje sjenila.
Sjenilo može ostati otvoreno kad je krovni
prozor zatvoren.
2
Otvaranje

66

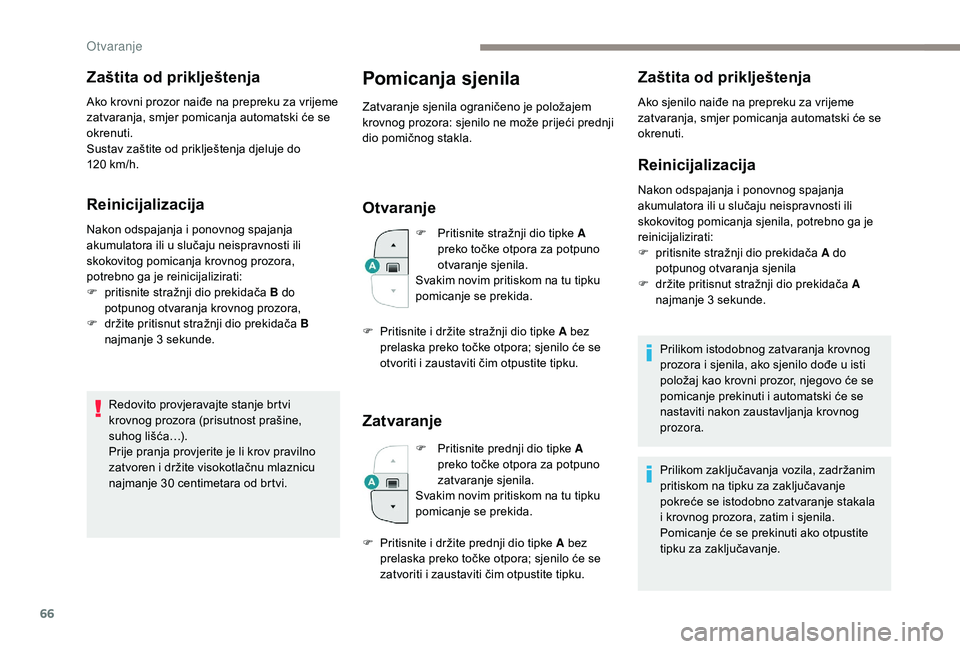

Zaštita od priklještenja
Ako krovni prozor naiđe na prepreku za vrijeme
zatvaranja, smjer pomicanja automatski će se
okrenuti.
Sustav zaštite od priklještenja djeluje do
120 km/h.
Reinicijalizacija
Nakon odspajanja i ponovnog spajanja
a kumulatora ili u slučaju neispravnosti ili
skokovitog pomicanja krovnog prozora,
potrebno ga je reinicijalizirati:
F

p
ritisnite stražnji dio prekidača B do
potpunog otvaranja krovnog prozora,
F

d
ržite pritisnut stražnji dio prekidača B
najmanje 3
sekunde.
Redovito provjeravajte stanje brtvi
krovnog prozora (prisutnost prašine,
suhog lišća…).
Prije pranja provjerite je li krov pravilno
zatvoren i
držite visokotlačnu mlaznicu
najmanje 30
centimetara od brtvi.
Pomicanja sjenila
Zatvaranje sjenila ograničeno je položajem
krovnog prozora: sjenilo ne može prijeći prednji
dio pomičnog stakla.
Otvaranje
F Pritisnite stražnji dio tipke A preko točke otpora za potpuno
otvaranje sjenila.
Svakim novim pritiskom na tu tipku
pomicanje se prekida.
Zatvaranje
F Pritisnite prednji dio tipke A preko točke otpora za potpuno
zatvaranje sjenila.
Svakim novim pritiskom na tu tipku
pomicanje se prekida.
Zaštita od priklještenja
Ako sjenilo naiđe na prepreku za vrijeme
zatvaranja, smjer pomicanja automatski će se
okrenuti.
Reinicijalizacija
Nakon odspajanja i ponovnog spajanja
a kumulatora ili u slučaju neispravnosti ili
skokovitog pomicanja sjenila, potrebno ga je
reinicijalizirati:
F

p
ritisnite stražnji dio prekidača A do
potpunog otvaranja sjenila
F

d
ržite pritisnut stražnji dio prekidača A
najmanje 3
sekunde.
Prilikom istodobnog zatvaranja krovnog
prozora i
sjenila, ako sjenilo dođe u isti
položaj kao krovni prozor, njegovo će se
pomicanje prekinuti i
automatski će se
nastaviti nakon zaustavljanja krovnog
prozora.
F

P

ritisnite i

držite stražnji dio tipke A bez
prelaska preko točke otpora; sjenilo će se
otvoriti i

zaustaviti čim otpustite tipku.
F

P

ritisnite i

držite prednji dio tipke A bez
prelaska preko točke otpora; sjenilo će se
zatvoriti i

zaustaviti čim otpustite tipku. Prilikom zaključavanja vozila, zadržanim
pritiskom na tipku za zaključavanje
pokreće se istodobno zatvaranje stakala
i
krovnog prozora, zatim i sjenila.
Pomicanje će se prekinuti ako otpustite
tipku za zaključavanje.
Otvaranje

67

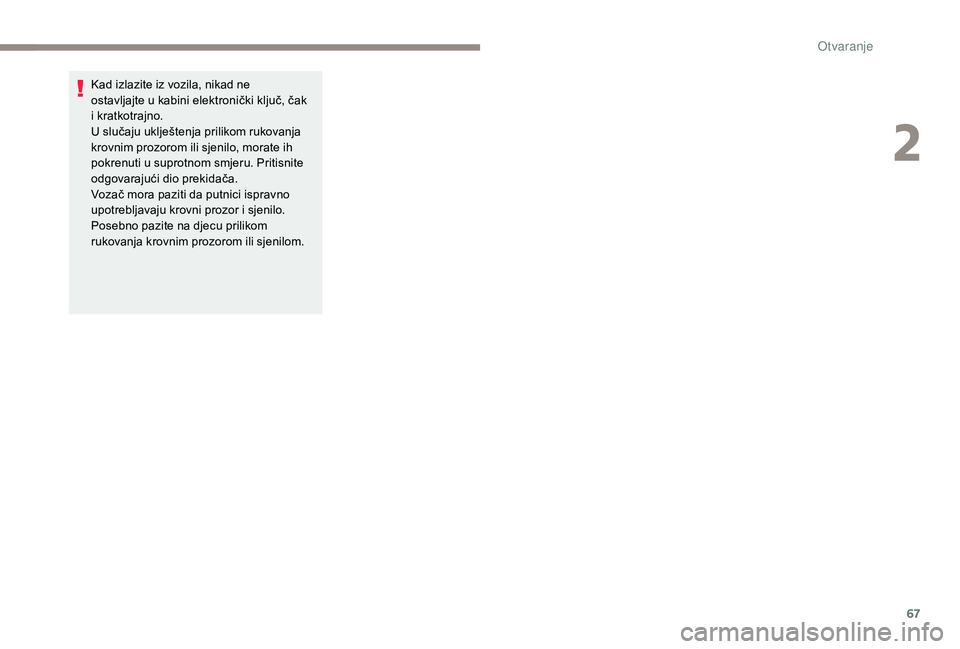

Kad izlazite iz vozila, nikad ne
ostavljajte u kabini elektronički ključ, čak
i
kratkotrajno.
U slučaju uklještenja prilikom rukovanja
krovnim prozorom ili sjenilo, morate ih
pokrenuti u
suprotnom smjeru. Pritisnite
odgovarajući dio prekidača.
Vozač mora paziti da putnici ispravno
upotrebljavaju krovni prozor i
sjenilo.
Posebno pazite na djecu prilikom
rukovanja krovnim prozorom ili sjenilom.
2
O

68

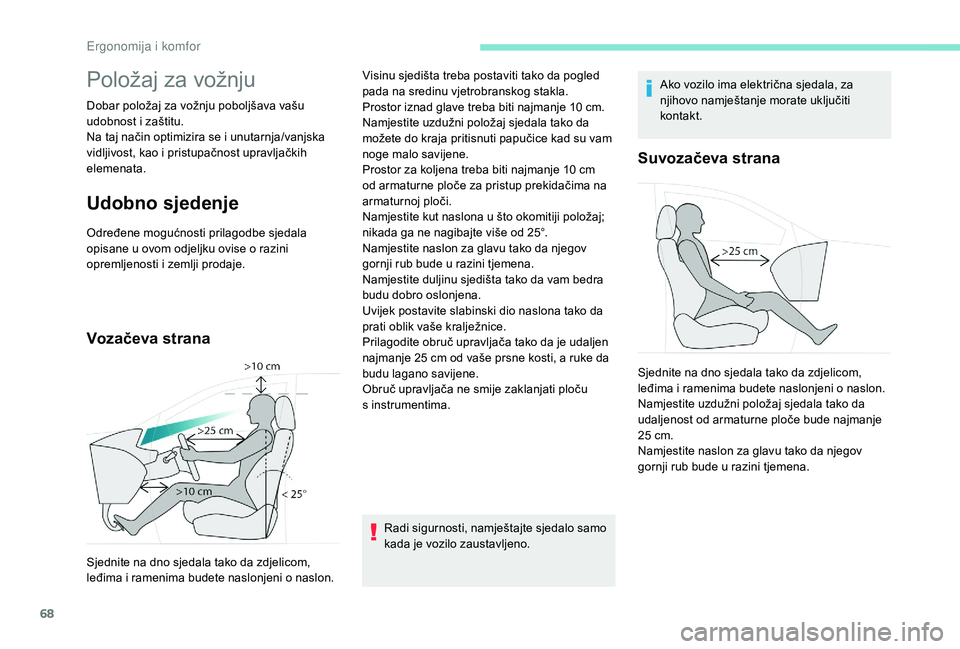

Položaj za vožnju
Dobar položaj za vožnju poboljšava vašu
udobnost i zaštitu.
Na taj način optimizira se i
unutarnja/vanjska
vidljivost, kao i
pristupačnost upravljačkih
elemenata.
Udobno sjedenje
Određene mogućnosti prilagodbe sjedala
opisane u ovom odjeljku ovise o razini
opremljenosti i
zemlji prodaje.
Vozačeva strana
Radi sigurnosti, namještajte sjedalo samo
kada je vozilo zaustavljeno. Ako vozilo ima električna sjedala, za
njihovo namještanje morate uključiti
kontakt.
Suvozačeva strana
Sjednite na dno sjedala tako da zdjelicom,
leđima i
ramenima budete naslonjeni o naslon.Visinu sjedišta treba postaviti tako da pogled
pada na sredinu vjetrobranskog stakla.
Prostor iznad glave treba biti najmanje 10
cm.
Namjestite uzdužni položaj sjedala tako da
možete do kraja pritisnuti papučice kad su vam
noge malo savijene.
Prostor za koljena treba biti najmanje 10 cm
od armaturne ploče za pristup prekidačima na
armaturnoj ploči.
Namjestite kut naslona u što okomitiji položaj;
nikada ga ne nagibajte više od 25°.
Namjestite naslon za glavu tako da njegov
gornji rub bude u razini tjemena.
Namjestite duljinu sjedišta tako da vam bedra
budu dobro oslonjena.
Uvijek postavite slabinski dio naslona tako da
prati oblik vaše kralježnice.
Prilagodite obruč upravljača tako da je udaljen
najmanje 25 cm od vaše prsne kosti, a ruke da
budu lagano savijene.
Obruč upravljača ne smije zaklanjati ploču
s instrumentima.
Sjednite na dno sjedala tako da zdjelicom,
leđima i ramenima budete naslonjeni o naslon.
Namjestite uzdužni položaj sjedala tako da
udaljenost od armaturne ploče bude najmanje
25 cm.
Namjestite naslon za glavu tako da njegov
gornji rub bude u razini tjemena.
E
