PEUGEOT 5008 2018 Upute Za Rukovanje (in Croatian)

79

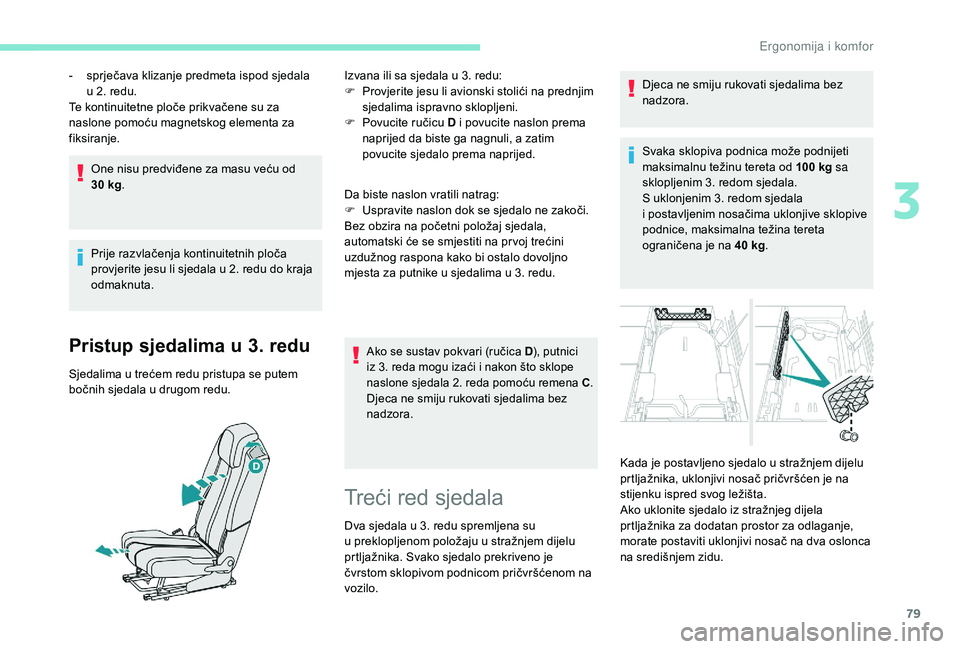

One nisu predviđene za masu veću od
30 kg.
Prije razvlačenja kontinuitetnih ploča
provjerite jesu li sjedala u
2. redu do kraja
odmaknuta.
Pristup sjedalima u 3 . redu
Sjedalima u trećem redu pristupa se putem
b očnih sjedala u drugom redu. Izvana ili sa sjedala u
3. redu:
F
P
rovjerite jesu li avionski stolići na prednjim
sjedalima ispravno sklopljeni.
F
P
ovucite ručicu D i povucite naslon prema
naprijed da biste ga nagnuli, a zatim
povucite sjedalo prema naprijed.
Da biste naslon vratili natrag:
F
U
spravite naslon dok se sjedalo ne zakoči.
Bez obzira na početni položaj sjedala,
automatski će se smjestiti na pr voj trećini
uzdužnog raspona kako bi ostalo dovoljno
mjesta za putnike u sjedalima u 3. redu.
Ako se sustav pokvari (ručica D
), putnici
iz 3. reda mogu izaći i nakon što sklope
naslone sjedala 2. reda pomoću remena C
.
Djeca ne smiju rukovati sjedalima bez
nadzora.
-

s

prječava klizanje predmeta ispod sjedala
u

2. redu.
Te kontinuitetne ploče prikvačene su za
naslone pomoću magnetskog elementa za
fiksiranje.
Treći red sjedala
Dva sjedala u 3. redu spremljena su
u preklopljenom položaju u stražnjem dijelu
prtljažnika. Svako sjedalo prekriveno je
čvrstom sklopivom podnicom pričvršćenom na
vozilo. Djeca ne smiju rukovati sjedalima bez
nadzora.
Svaka sklopiva podnica može podnijeti
maksimalnu težinu tereta od 100
kg sa
sklopljenim 3. redom sjedala.
S uklonjenim 3. redom sjedala
i postavljenim nosačima uklonjive sklopive
podnice, maksimalna težina tereta
ograničena je na 40 kg
.
Kada je postavljeno sjedalo u stražnjem dijelu
prtljažnika, uklonjivi nosač pričvršćen je na
stijenku ispred svog ležišta.
Ako uklonite sjedalo iz stražnjeg dijela
prtljažnika za dodatan prostor za odlaganje,
morate postaviti uklonjivi nosač na dva oslonca
na središnjem zidu.
3
Ergonomija i komfor

80

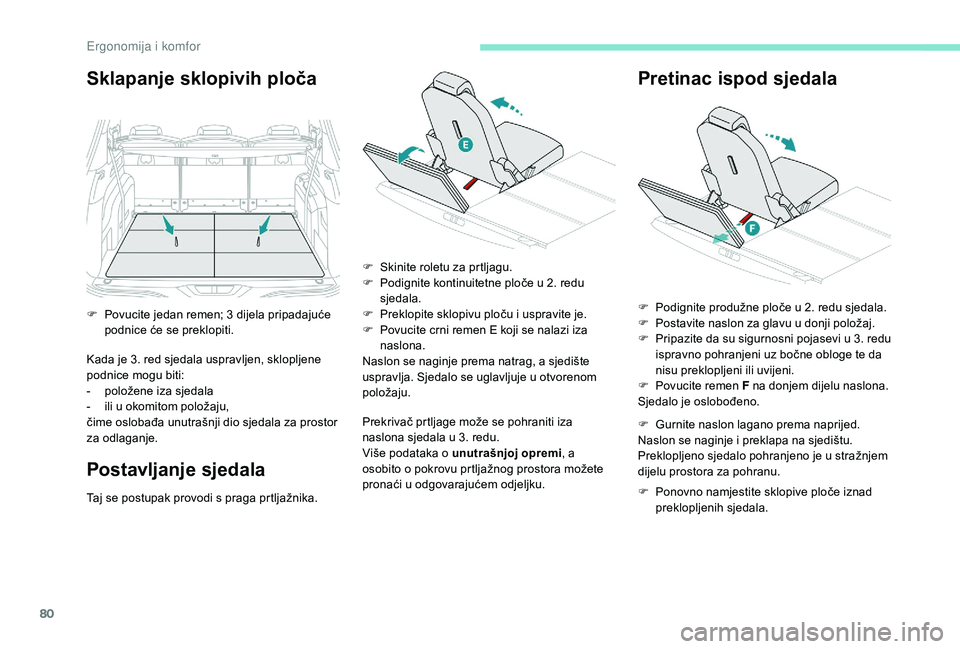

Sklapanje sklopivih ploča
Kada je 3. red sjedala uspravljen, sklopljene
podnice mogu biti:
-
p
oložene iza sjedala
-

i
li u okomitom položaju,
čime oslobađa unutrašnji dio sjedala za prostor
za odlaganje.
Postavljanje sjedala
Taj se postupak provodi s praga prtljažnika. F
S
kinite roletu za prtljagu.
F
P
odignite kontinuitetne ploče u 2. redu
sjedala.
F
P
reklopite sklopivu ploču i uspravite je.
F
P
ovucite crni remen E koji se nalazi iza
naslona.
Naslon se naginje prema natrag, a sjedište
uspravlja. Sjedalo se uglavljuje u otvorenom
položaju.
Prekrivač prtljage može se pohraniti iza
naslona sjedala u 3. redu.
Više podataka o unutrašnjoj opremi
, a
osobito o pokrovu prtljažnog prostora možete
pronaći u odgovarajućem odjeljku.
Pretinac ispod sjedala
F Povucite jedan remen; 3
dijela pripadajuće
podnice će se preklopiti. F
P odignite produžne ploče u 2. redu sjedala.
F P ostavite naslon za glavu u donji položaj.
F

P
ripazite da su sigurnosni pojasevi u 3. redu
ispravno pohranjeni uz bočne obloge te da
nisu preklopljeni ili uvijeni.
F

P
ovucite remen F na donjem dijelu naslona.
Sjedalo je oslobođeno.
F

G
urnite naslon lagano prema naprijed.
Naslon se naginje i
preklapa na sjedištu.
Preklopljeno sjedalo pohranjeno je u
stražnjem
dijelu prostora za pohranu.
F

P
onovno namjestite sklopive ploče iznad
preklopljenih sjedala.
Ergonomija i komfor

81

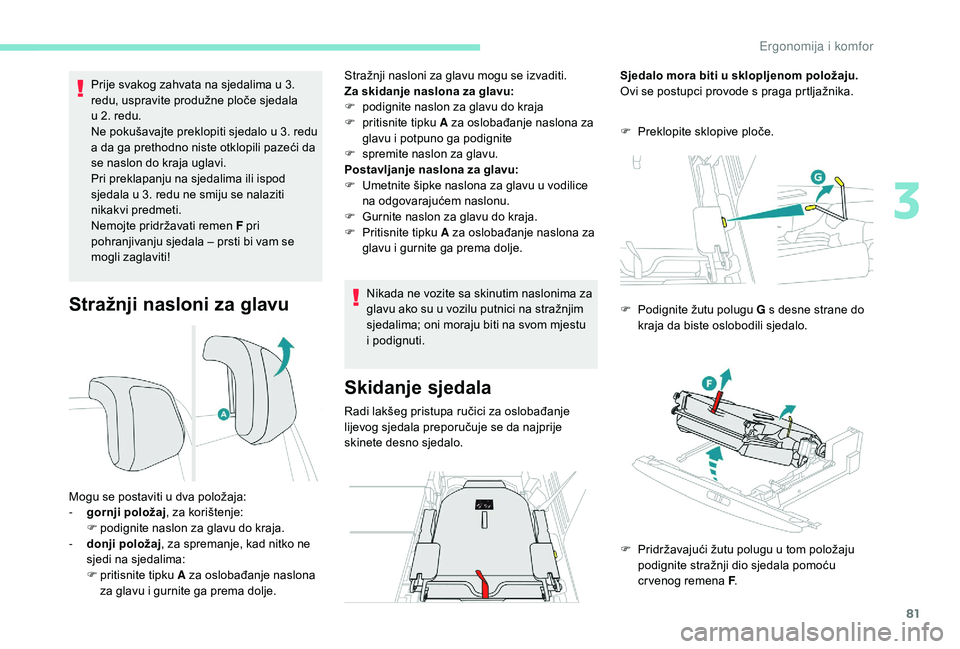

Stražnji nasloni za glavu
Prije svakog zahvata na sjedalima u 3.
r edu, uspravite produžne ploče sjedala
u
2. redu.
Ne pokušavajte preklopiti sjedalo u
3. redu
a
da ga prethodno niste otklopili pazeći da
se naslon do kraja uglavi.
Pri preklapanju na sjedalima ili ispod
sjedala u
3. redu ne smiju se nalaziti
nikakvi predmeti.
Nemojte pridržavati remen F pri
pohranjivanju sjedala – prsti bi vam se
mogli zaglaviti!
Mogu se postaviti u
dva položaja:
-

g
ornji položaj , za korištenje:
F

p
odignite naslon za glavu do kraja.
-

d
onji položaj , za spremanje, kad nitko ne
sjedi na sjedalima:
F

p
ritisnite tipku A za oslobađanje naslona
za glavu i
gurnite ga prema dolje. Stražnji nasloni za glavu mogu se izvaditi.
Za skidanje naslona za glavu:
F

p
odignite naslon za glavu do kraja
F

p
ritisnite tipku A za oslobađanje naslona za
glavu i
potpuno ga podignite
F

s
premite naslon za glavu.
Postavljanje naslona za glavu:
F

U
metnite šipke naslona za glavu u vodilice
na odgovarajućem naslonu.
F

G
urnite naslon za glavu do kraja.
F

P
ritisnite tipku A za oslobađanje naslona za
glavu i
gurnite ga prema dolje.
Nikada ne vozite sa skinutim naslonima za
glavu ako su u
vozilu putnici na stražnjim
sjedalima; oni moraju biti na svom mjestu
i
podignuti.
Skidanje sjedala
Radi lakšeg pristupa ručici za oslobađanje
lijevog sjedala preporučuje se da najprije
skinete desno sjedalo.F

P
reklopite sklopive ploče.
Sjedalo mora biti u sklopljenom položaju.
Ovi se postupci provode s praga prtljažnika.
F
P
odignite žutu polugu G s desne strane do
kraja da biste oslobodili sjedalo.
F
P
ridržavajući žutu polugu u tom položaju
podignite stražnji dio sjedala pomoću
cr venog remena F .
3
Ergonomija i komfor

82

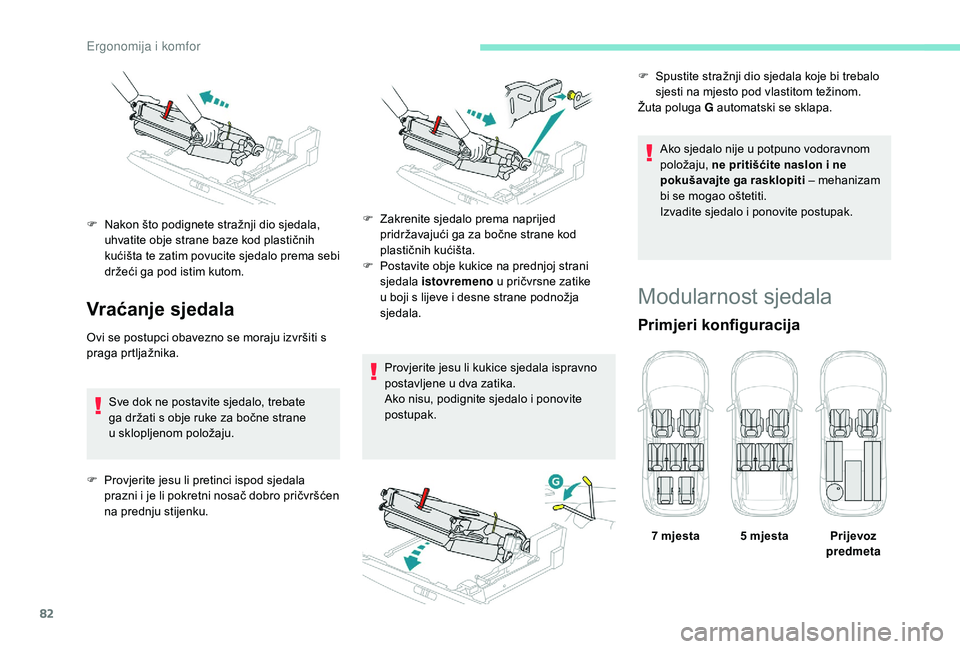

Vraćanje sjedala
Ovi se postupci obavezno se moraju izvršiti s
praga prtljažnika.Sve dok ne postavite sjedalo, trebate
ga držati s
obje ruke za bočne strane
u
sklopljenom položaju.
F

P
rovjerite jesu li pretinci ispod sjedala
prazni i
je li pokretni nosač dobro pričvršćen
na prednju stijenku. Provjerite jesu li kukice sjedala ispravno
postavljene u
dva zatika.
Ako nisu, podignite sjedalo i
ponovite
postupak. Ako sjedalo nije u
potpuno vodoravnom
položaju, ne pritišćite naslon i ne
pokušavajte ga rasklopiti – mehanizam
bi se mogao oštetiti.
Izvadite sjedalo i ponovite postupak.
Modularnost sjedala
Primjeri konfiguracija
F Nakon što podignete stražnji dio sjedala,
uhvatite obje strane baze kod plastičnih
kućišta te zatim povucite sjedalo prema sebi
držeći ga pod istim kutom. F
Z akrenite sjedalo prema naprijed
pridržavajući ga za bočne strane kod
plastičnih kućišta.
F

P
ostavite obje kukice na prednjoj strani
sjedala istovremeno u
pričvrsne zatike
u
boji s lijeve i desne strane podnožja
sjedala. F

S
pustite stražnji dio sjedala koje bi trebalo
sjesti na mjesto pod vlastitom težinom.
Žuta poluga G automatski se sklapa.
7 mjesta 5 mjestaPrijevoz
predmeta
Ergonomija i komfor

83

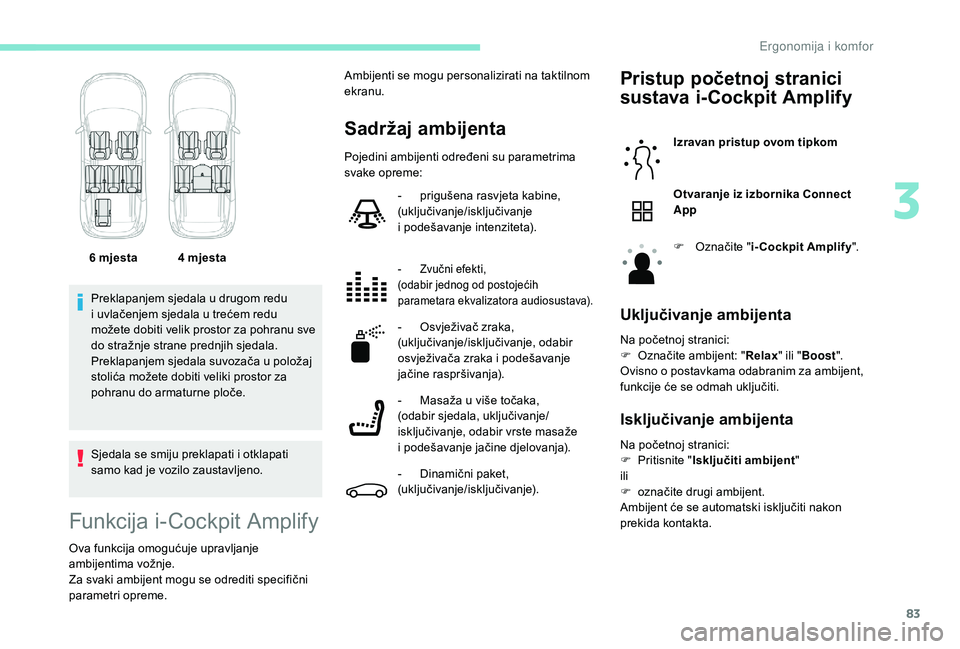

Preklapanjem sjedala u drugom redu
i uvlačenjem sjedala u trećem redu
možete dobiti velik prostor za pohranu sve
do stražnje strane prednjih sjedala.
Preklapanjem sjedala suvozača u
položaj
stolića možete dobiti veliki prostor za
pohranu do armaturne ploče.
Sjedala se smiju preklapati i
otklapati
samo kad je vozilo zaustavljeno.
6
mjesta 4 mjesta
Funkcija i-Cockpit Amplify
Ova funkcija omogućuje upravljanje
ambijentima vožnje.
Za svaki ambijent mogu se odrediti specifični
parametri opreme.
Sadržaj ambijenta
Pristup početnoj stranici
sustava i-Cockpit AmplifyIzravan pristup ovom tipkom
Otvaranje iz izbornika Connect
App
F

O
značite " i-Cockpit Amplify ".
Uključivanje ambijenta
Na početnoj stranici:
F
O značite ambijent: " Relax" ili "Boost ".
Ovisno o
postavkama odabranim za ambijent,
funkcije će se odmah uključiti.
Isključivanje ambijenta
Ambijenti se mogu personalizirati na taktilnom
ekranu.
Pojedini ambijenti određeni su parametrima
svake opreme:
-

p
rigušena rasvjeta kabine,
(uključivanje/isključivanje
i
podešavanje intenziteta).
- Zvučni efekti,
(odabir jednog od postojećih
parametara ekvalizatora audiosustava).
- Osvježivač zraka,
(uključivanje/isključivanje, odabir
osvježivača zraka i podešavanje
jačine raspršivanja).
-

M
asaža u više točaka,
(odabir sjedala, uključivanje/
isključivanje, odabir vrste masaže
i
podešavanje jačine djelovanja).
-
D

inamični paket,
(uključivanje/isključivanje). Na početnoj stranici:
F

P
ritisnite "Isključiti ambijent "
ili
F

o
značite drugi ambijent.
Ambijent će se automatski isključiti nakon
prekida kontakta.
3
Ergonomija i komfor

84

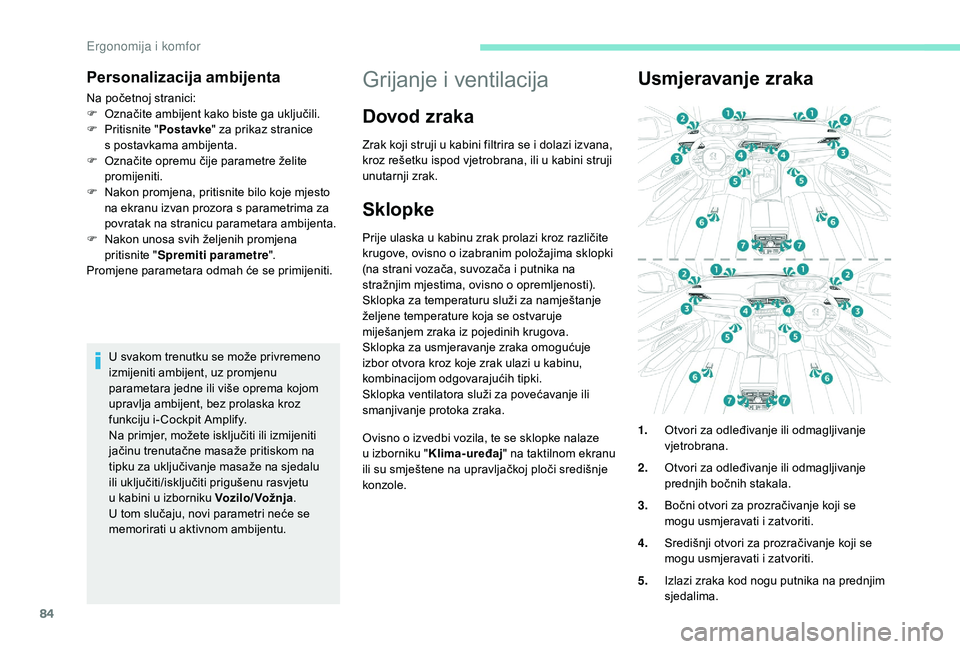

Personalizacija ambijenta
Na početnoj stranici:
F O značite ambijent kako biste ga uključili.
F

P
ritisnite " Postavke " za prikaz stranice
s
postavkama ambijenta.
F

O
značite opremu čije parametre želite
promijeniti.
F

N
akon promjena, pritisnite bilo koje mjesto
na ekranu izvan prozora s
parametrima za
povratak na stranicu parametara ambijenta.
F

N
akon unosa svih željenih promjena
pritisnite " Spremiti parametre ".
Promjene parametara odmah će se primijeniti.
U svakom trenutku se može privremeno
izmijeniti ambijent, uz promjenu
parametara jedne ili više oprema kojom
upravlja ambijent, bez prolaska kroz
funkciju i- Cockpit Amplify.
Na primjer, možete isključiti ili izmijeniti
jačinu trenutačne masaže pritiskom na
tipku za uključivanje masaže na sjedalu
ili uključiti/isključiti prigušenu rasvjetu
u
kabini u izborniku Voz ilo/ Vož nja .
U tom slučaju, novi parametri neće se
memorirati u
aktivnom ambijentu.Grijanje i ventilacija
Dovod zraka
Zrak koji struji u kabini filtrira se i dolazi izvana,
k roz rešetku ispod vjetrobrana, ili u kabini struji
unutarnji zrak.
Sklopke
Prije ulaska u kabinu zrak prolazi kroz različite
k rugove, ovisno o izabranim položajima sklopki
(na strani vozača, suvozača i
putnika na
stražnjim mjestima, ovisno o
opremljenosti).
Sklopka za temperaturu služi za namještanje
željene temperature koja se ostvaruje
miješanjem zraka iz pojedinih krugova.
Sklopka za usmjeravanje zraka omogućuje
izbor otvora kroz koje zrak ulazi u
kabinu,
kombinacijom odgovarajućih tipki.
Sklopka ventilatora služi za povećavanje ili
smanjivanje protoka zraka.
Ovisno o
izvedbi vozila, te se sklopke nalaze
u
izb

orniku " Klima-uređaj " na taktilnom ekranu
ili su smještene na upravljačkoj ploči središnje
konzole.
Usmjeravanje zraka
1. Otvori za odleđivanje ili odmagljivanje
vjetrobrana.
2. Otvori za odleđivanje ili odmagljivanje
prednjih bočnih stakala.
3. Bočni otvori za prozračivanje koji se
mogu usmjeravati i
zatvoriti.
4. Središnji otvori za prozračivanje koji se
mogu usmjeravati i
zatvoriti.
5. Izlazi zraka kod nogu putnika na prednjim
sjedalima.
Ergonomija i komfor

85

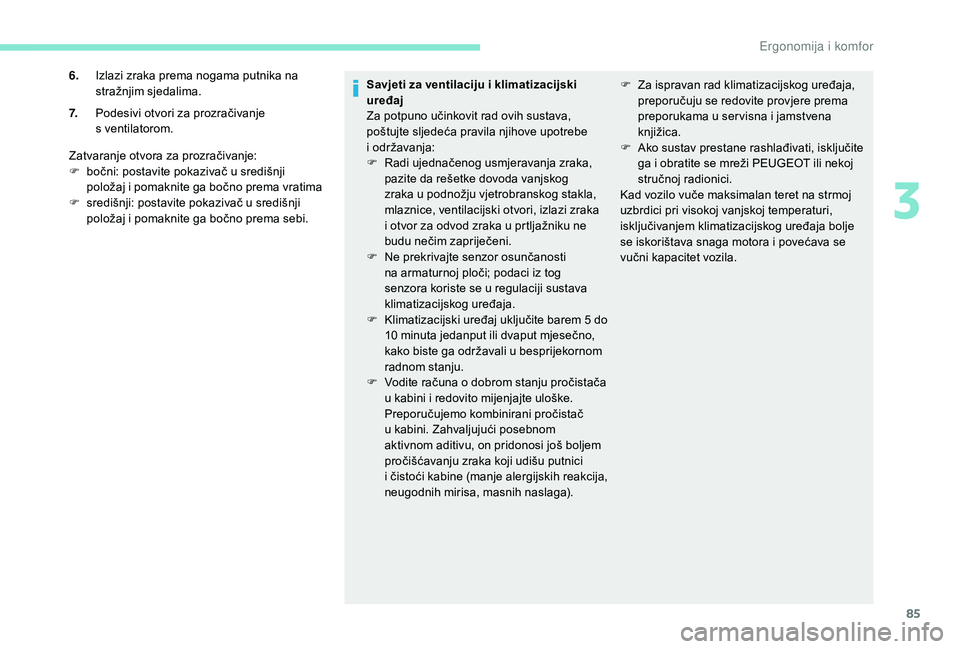

Zatvaranje otvora za prozračivanje:
F b očni: postavite pokazivač u središnji
položaj i


pomaknite ga bočno prema vratima
F

s
redišnji: postavite pokazivač u središnji
položaj i
pomaknite ga bočno prema sebi. Savjeti za ventilaciju i
klimatizacijski
uređaj
Za potpuno učinkovit rad ovih sustava,
poštujte sljedeća pravila njihove upotrebe
i održavanja:
F R adi ujednačenog usmjeravanja zraka,
pazite da rešetke dovoda vanjskog
zraka u
podnožju vjetrobranskog stakla,
mlaznice, ventilacijski otvori, izlazi zraka
i
otvor za odvod zraka u prtljažniku ne
budu nečim zapriječeni.
F

N
e prekrivajte senzor osunčanosti
na armaturnoj ploči; podaci iz tog
senzora koriste se u
regulaciji sustava
klimatizacijskog uređaja.
F

K
limatizacijski uređaj uključite barem 5 do
10
minuta jedanput ili dvaput mjesečno,
kako biste ga održavali u
besprijekornom
radnom stanju.
F

V
odite računa o dobrom stanju pročistača
u
kabini i redovito mijenjajte uloške.
Preporučujemo kombinirani pročistač
u
kabini. Zahvaljujući posebnom
aktivnom aditivu, on pridonosi još boljem
pročišćavanju zraka koji udišu putnici
i
čistoći kabine (manje alergijskih reakcija,
neugodnih mirisa, masnih naslaga). F

Z
a ispravan rad klimatizacijskog uređaja,
preporučuju se redovite provjere prema
preporukama u ser visna i jamstvena
knjižica.
F A ko sustav prestane rashlađivati, isključite
ga i obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Kad vozilo vuče maksimalan teret na strmoj
uzbrdici pri visokoj vanjskoj temperaturi,
isključivanjem klimatizacijskog uređaja bolje
se iskorištava snaga motora i
povećava se
vučni kapacitet vozila.
6.
Izlazi zraka prema nogama putnika na
stražnjim sjedalima.
7. Podesivi otvori za prozračivanje
s ventilatorom.
3
Ergonomija i komfor

86

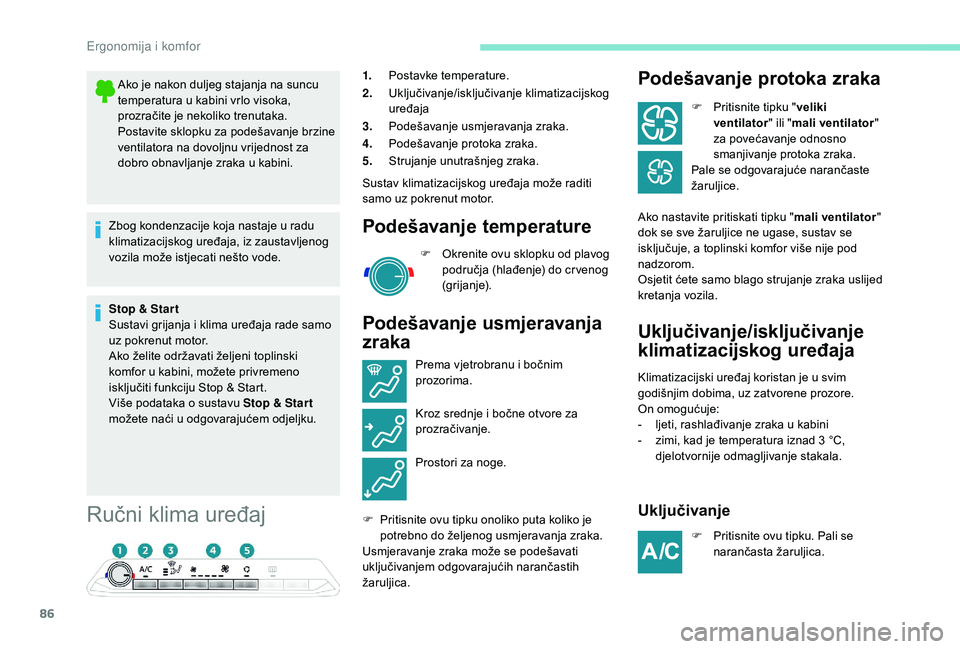

Ručni klima uređaj
1.Postavke temperature.
2. Uključivanje/isključivanje klimatizacijskog
uređaja
3. Podešavanje usmjeravanja zraka.
4. Podešavanje protoka zraka.
5. Strujanje unutrašnjeg zraka.
Sustav klimatizacijskog uređaja može raditi
samo uz pokrenut motor.
Podešavanje temperature
F Okrenite ovu sklopku od plavog područja (hlađenje) do cr venog
(grijanje).
Podešavanje usmjeravanja
zraka Podešavanje protoka zraka
F Pritisnite tipku "
veliki
ventilator " ili "mali ventilator "
za povećavanje odnosno
smanjivanje protoka zraka.
Pale se odgovarajuće narančaste
žaruljice.
Ako nastavite pritiskati tipku " mali ventilator"
dok se sve žaruljice ne ugase, sustav se
isključuje, a toplinski komfor više nije pod
nadzorom.
Osjetit ćete samo blago strujanje zraka uslijed
kretanja vozila.
Uključivanje/isključivanje
klimatizacijskog uređaja
Klimatizacijski uređaj koristan je u svim
g odišnjim dobima, uz zatvorene prozore.
On omogućuje:
-

l
jeti, rashlađivanje zraka u kabini
-

z
imi, kad je temperatura iznad 3 °C,
djelotvornije odmagljivanje stakala.
Uključivanje
F Pritisnite ovu tipku. Pali se narančasta žaruljica.
Ako je nakon duljeg stajanja na suncu
temperatura u

kabini vrlo visoka,
prozračite je nekoliko trenutaka.
Postavite sklopku za podešavanje brzine
ventilatora na dovoljnu vrijednost za
dobro obnavljanje zraka u

kabini.
Zbog kondenzacije koja nastaje u

radu
klimatizacijskog uređaja, iz zaustavljenog
vozila može istjecati nešto vode.
Stop & Star t
Sustavi grijanja i

klima uređaja rade samo
uz pokrenut motor.
Ako želite održavati željeni toplinski
komfor u

kabini, možete privremeno
isključiti funkciju Stop & Start.
Više podataka o

sustavu Stop & Star t
možete naći u

odgovarajućem odjeljku.
Prema vjetrobranu i

bočnim
prozorima.
Kroz srednje i

bočne otvore za
prozračivanje.
Prostori za noge.
F

P

ritisnite ovu tipku onoliko puta koliko je
potrebno do željenog usmjeravanja zraka.
Usmjeravanje zraka može se podešavati
uključivanjem odgovarajućih narančastih
žaruljica.
Ergonomija i komfor

87
Klimatizacijski uređaj ne može raditi ako je
ventilator u kabini isključen.
Za brže hlađenje zraka, na nekoliko
trenutaka možete uključiti funkciju
strujanja unutrašnjeg zraka.
Isključivanje
F Ponovno pritisnite ovu tipku. Kontrolna žaruljica se gasi.
Isključivanje klimatizacijskog uređaja
može imati neugodne posljedice (vlaga,
kondenzacija).

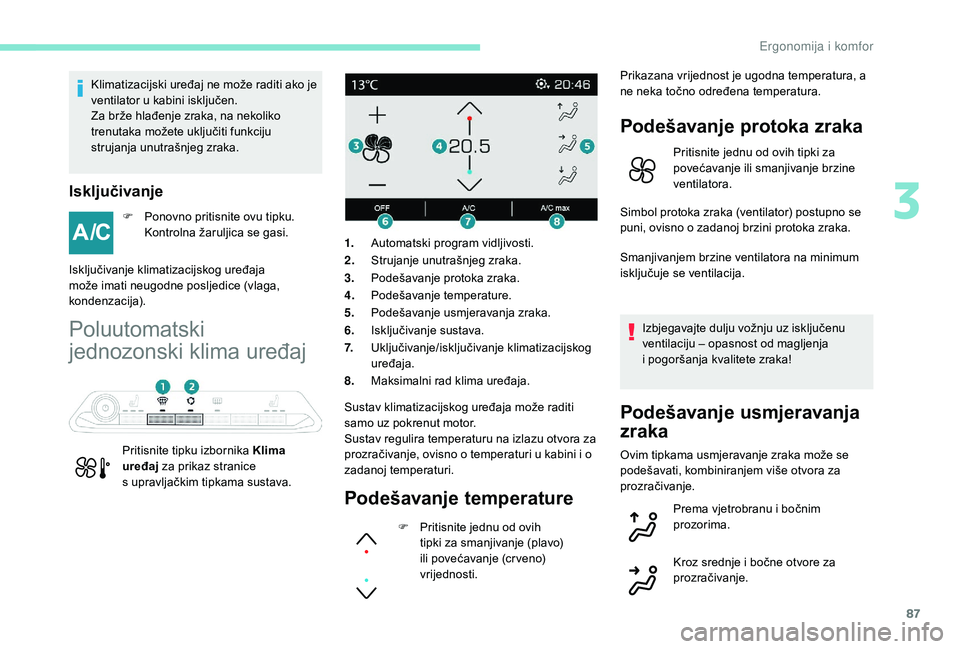

Poluutomatski
jednozonski klima uređaj
Pritisnite tipku izbornika Klima
uređaj za prikaz stranice
s
upravljačkim tipkama sustava. Sustav klimatizacijskog uređaja može raditi
samo uz pokrenut motor.
Sustav regulira temperaturu na izlazu otvora za
prozračivanje, ovisno o
temperaturi u kabini i o
zadanoj temperaturi. 1.
Automatski program vidljivosti.
2. Strujanje unutrašnjeg zraka.
3. Podešavanje protoka zraka.
4. Podešavanje temperature.
5. Podešavanje usmjeravanja zraka.
6. Isključivanje sustava.
7. Uključivanje/isključivanje klimatizacijskog
uređaja.
8. Maksimalni rad klima uređaja.
Podešavanje temperature
F Pritisnite jednu od ovih
tipki za smanjivanje (plavo)
ili povećavanje (cr veno)
vrijednosti. Prikazana vrijednost je ugodna temperatura, a
ne neka točno određena temperatura.
Podešavanje protoka zraka
Pritisnite jednu od ovih tipki za
povećavanje ili smanjivanje brzine
ventilatora.
Simbol protoka zraka (ventilator) postupno se
puni, ovisno o
zadanoj brzini protoka zraka.
Smanjivanjem brzine ventilatora na minimum
isključuje se ventilacija.
Izbjegavajte dulju vožnju uz isključenu
ventilaciju – opasnost od magljenja
i

pogoršanja kvalitete zraka!
Podešavanje usmjeravanja
zraka
Ovim tipkama usmjeravanje zraka može se
podešavati, kombiniranjem više otvora za
prozračivanje. Prema vjetrobranu i
bočnim
prozorima.
Kroz srednje i
bočne otvore za
prozračivanje.
3
Ergonomija i komfor

88

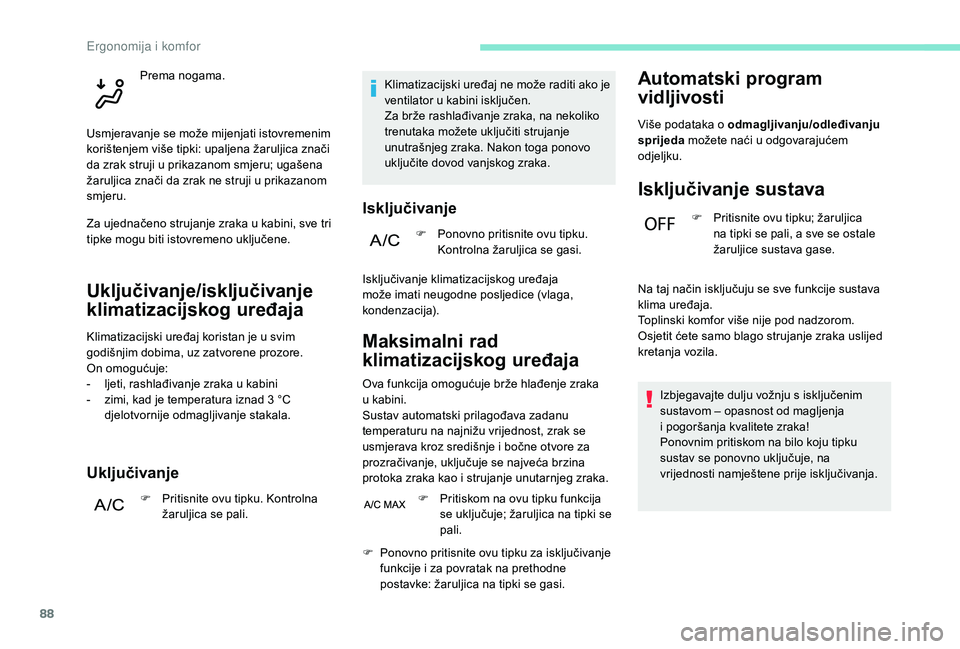

Uključivanje/isključivanje
klimatizacijskog uređaja
Klimatizacijski uređaj koristan je u svim
g odišnjim dobima, uz zatvorene prozore.
On omogućuje:
-

l
jeti, rashlađivanje zraka u kabini
-

z
imi, kad je temperatura iznad 3 °C
djelotvornije odmagljivanje stakala.
Uključivanje
F Pritisnite ovu tipku. Kontrolna žaruljica se pali. Klimatizacijski uređaj ne može raditi ako je
ventilator u
kabini isključen.
Za brže rashlađivanje zraka, na nekoliko
trenutaka možete uključiti strujanje
unutrašnjeg zraka. Nakon toga ponovo
uključite dovod vanjskog zraka.
Isključivanje
F Ponovno pritisnite ovu tipku. Kontrolna žaruljica se gasi.
Isključivanje klimatizacijskog uređaja
može imati neugodne posljedice (vlaga,
kondenzacija).
Maksimalni rad
klimatizacijskog uređaja
Ova funkcija omogućuje brže hlađenje zraka
u kabini.
Sustav automatski prilagođava zadanu
temperaturu na najnižu vrijednost, zrak se
usmjerava kroz središnje i
bočne otvore za
prozračivanje, uključuje se najveća brzina
protoka zraka kao i
strujanje unutarnjeg zraka.
F

P
ritiskom na ovu tipku funkcija
se uključuje; žaruljica na tipki se
pali.
Automatski program
vidljivosti
Više podataka o odmagljivanju/odleđivanju
s prijeda možete naći u
odgovarajućem
odjeljku.
Isključivanje sustava
F Pritisnite ovu tipku; žaruljica na tipki se pali, a sve se ostale
žaruljice sustava gase.
Izbjegavajte dulju vožnju s
isključenim
sustavom – opasnost od magljenja
i

pogoršanja kvalitete zraka!
Ponovnim pritiskom na bilo koju tipku
sustav se ponovno uključuje, na
vrijednosti namještene prije isključivanja.
Prema nogama.
Usmjeravanje se može mijenjati istovremenim
korištenjem više tipki: upaljena žaruljica znači
da zrak struji u

prikazanom smjeru; ugašena
žaruljica znači da zrak ne struji u

prikazanom
smjeru.
Za ujednačeno strujanje zraka u

kabini, sve tri
tipke mogu biti istovremeno uključene.
F

P

onovno pritisnite ovu tipku za isključivanje
funkcije i

za povratak na prethodne
postavke: žaruljica na tipki se gasi. Na taj način isključuju se sve funkcije sustava
klima uređaja.
Toplinski komfor više nije pod nadzorom.
Osjetit ćete samo blago strujanje zraka uslijed
kretanja vozila.
E
