7
169
!
Bezpieczeństwo

Przyjmować normalną i pionową pozycjęsiedzącą.
Zapinać właściwie wyregulowane pasybezpieczeństwa.
Nic nie trzymać między pasażerami ipoduszkami powietrznymi (dzieci, zwierząt, przedmiotów...). Mogłyby one zakłócić działanie poduszek lub spowodować skaleczenia u pasażerów.
W przypadku gdy pojazd uległ wypadkowilub został skradziony, należy sprawdzić system poduszek powietrznych.
Naprawy systemu poduszek powietrznych muszą być wykonywane wyłącznie w ASO sieci PEUGEOT lub w warsztaciespecjalistycznym. Nawet przy zachowaniu wszystkich wymienionych powyżej środków ostrożności,w momencie rozwinięcia poduszkipowietrznej nie można wykluczyć ryzykazranienia lub niewielkich oparzeń głowy, klatki piersiowej czy ramion. Poduszka napełnia się prawie natychmiast (w kilkamilisekund), następnie opróżnia się,uwalniając gorący gaz przez specjalneotwory.
Boczne poduszki powietrzne
Na fotele zakładać wyłącznie pokrowce homologowane, niezakłócające działania bocznych poduszek powietrznych. Aby zapoznać się z gamą pokrowcówdostosowanych do Państwa samochodu,można konsultować się z siecią serwisową PEUGEOT (patrz rozdział "Informacje praktyczne - § Akcesoria"). Nigdy niczego nie mocować i nie przyklejać na oparciach siedzeń (ubrania...), mogłobyto spowodować skaleczenia klatki piersiowejlub ramion podczas zadziałania bocznej poduszki powietrznej.Nie zbliżać się do drzwi bardziej niż jest to konieczne.


Przednie poduszki powietrzne

Nie prowadzić pojazdu trzymając kierownicęza jej ramiona lub opierając ręce na jej środku.
Pasażer nie powinien trzymać nóg na desce rozdzielczej.
W miarę możliwości powstrzymać sięod palenia (papieros, fajka), ponieważ uruchomienie poduszki w tym czasie mogłoby spowodować oparzenia lub obrażenia ciała.
Nie demontować, nie przekłuwać i nieuderzać poduszki.

Poduszki kurtynowe
Nigdy niczego nie mocować i nie przyklejać na obiciu dachu, mogłoby to spowodowaćobrażenia głowy w przypadku zadziałania poduszki kurtynowej.Nie odkręcać uchwytów umieszczonych nasuficie, służą one do mocowania poduszek kurtynowych.
Aby zapewnić w pełni skuteczne działanie poduszek powietrznych, należy zachować następująceśrodki ostrożności:

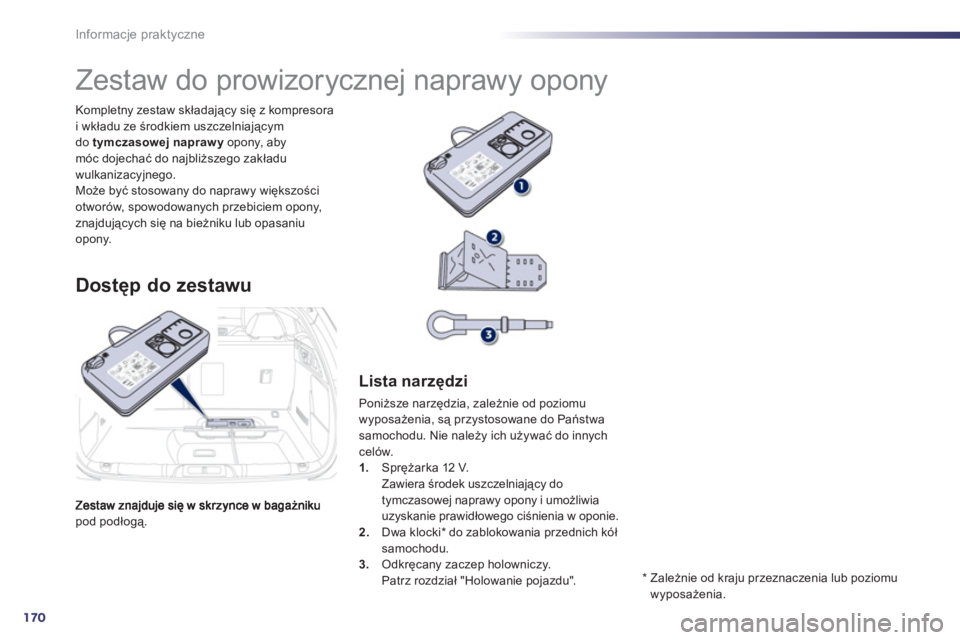

170
Informacje praktyczne
pod podłogą. Kompletny zestaw składający się z kompresora
i wkładu ze środkiem uszczelniającym
do tymczasowej naprawy
opony, abymóc dojechać do najbliższego zakładu
wulkanizacyjnego.
Może być stosowany do naprawy większości
otworów, spowodowan
ych przebiciem opony,
znajdujących się na bieżniku lub opasaniu
opony.



















Zestaw do prowizorycznej naprawy opony
Dostęp do zestawu



Lista narzędzi

Poniższe narzędzia, zależnie od poziomu
wyposażenia, są przystosowane do Państwa
samochodu. Nie należ
y ich używać do innych celów.1.Sprężarka 12 V.
Zawiera środek uszczelniający do
t
ymczasowej naprawy opony i umożliwia uzyskanie prawidłowego ciśnienia w oponie.
2. Dwa klocki *
do zablokowania przednich kół samochodu. 3.
Odkręcany zaczep holowniczy.
Patrz rozdział "Holowanie pojazdu".
*
Zależnie od kraju przeznaczenia lub poziomu
wyposażenia.

8
171
i
Informacje praktyczne

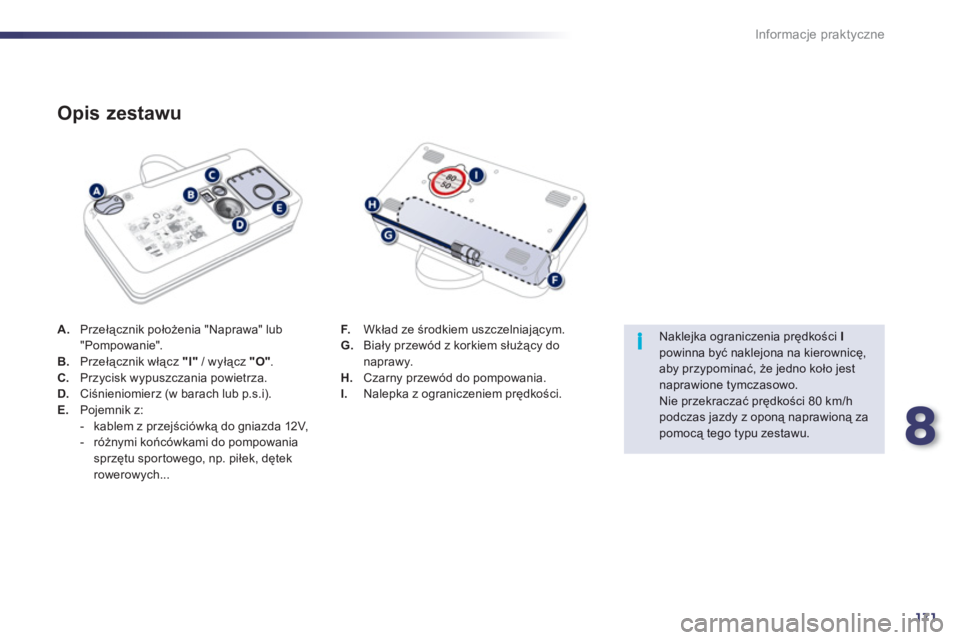

A.Przełącznik położenia "Naprawa" lub
"Pompowanie".
B.Przełącznik włącz "I"/ wyłącz "O".C.Przycisk wypuszczania powietrza. D.Ciśnieniomierz (w barach lub p.s.i). E.
Pojemnik z:
- kablem z przejści

172
!i
Informacje praktyczne

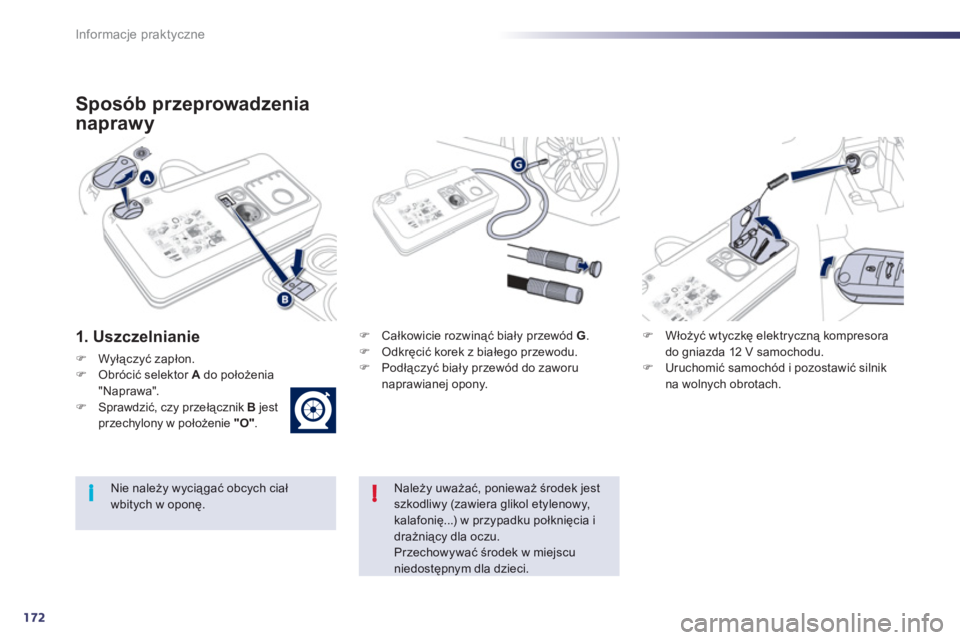

Sposób przeprowadzenia
naprawy
1. Uszczelnianie
)Wyłączyć zapłon.)Obrócić selektor Ado położenia"Naprawa". )
Sprawdzić, czy przełącznik Bjestprzechylony w położenie "O".
)
Całkowicie rozwinąć biały przewód G.)
Odkręcić korek z białego przewodu. )
Podłączyć biały przewód do zaworu
naprawianej opony.
)Włożyć wtyczkę elektryczną kompresora
do gniazda 12 V samochodu.
)Uruchomić samoch

8
173
i
i
Informacje praktyczne

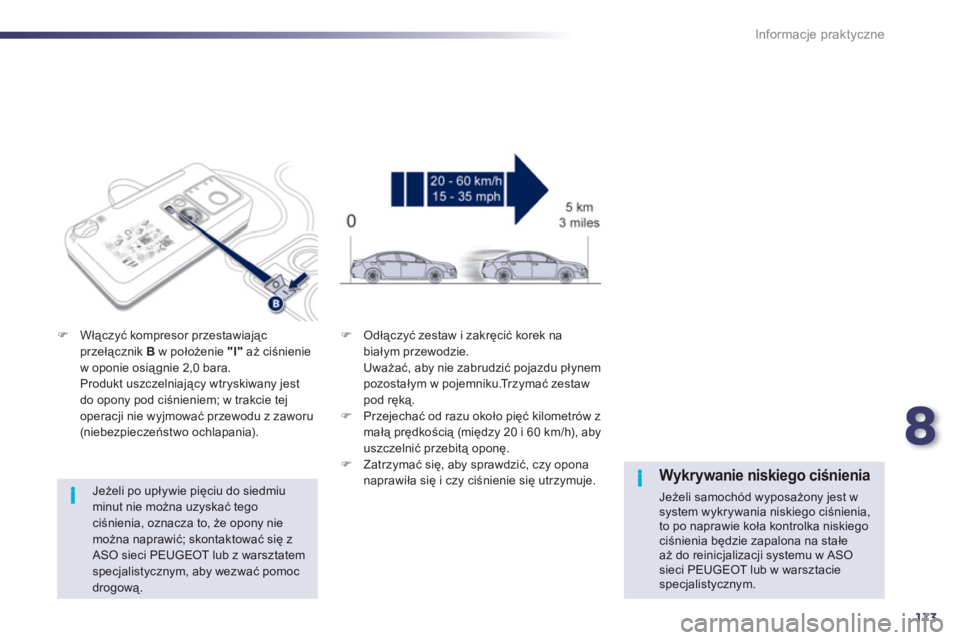

Jeżeli po upływie pięciu do siedmiuminut nie można uzyskać tego ciśnienia, oznacza to, że opony niemożna naprawić; skontaktować się zASO sieci PEUGEOT lub z warsztatemspecjalistycznym, aby wezwać pomoc drogową.
)Włączyć kompresor przestawiającprzełącznik Bw położenie "I"aż ciśnienie
w oponie osiągnie 2,0 bara.
Produkt uszczelniający wtryskiwany jest
do opon
y pod ciśnieniem; w trakcie tejoperacji nie wyjmować przewodu z zaworu(niebezpieczeństwo ochlapania).
)
Odłączyć zestaw i zakręcić korek na białym przewodzie.
Uważać, aby nie zabrudzić pojazdu płynem
pozostałym w pojemniku.Trzymać zestaw
pod ręką.
)
Przejechać od razu około pięć kilometrów z
małą prędkością (między 20 i 60 km/h), abyuszczelnić przebitą oponę.)
Zatrzymać się, aby sprawdzić, czy opona
naprawiła się i czy ciśnienie się utrzymuje.


Wykrywanie niskiego ciśnienia
Jeżeli samochód wyposażony jest wsystem wykrywania niskiego ciśnienia, to po naprawie koła kontrolka niskiego ciśnienia będzie zapalona na stałeaż do reinicjalizacji systemu w ASO sieci PEUGEOT lub w warsztacie specjalistycznym.

174
!
Informacje praktyczne

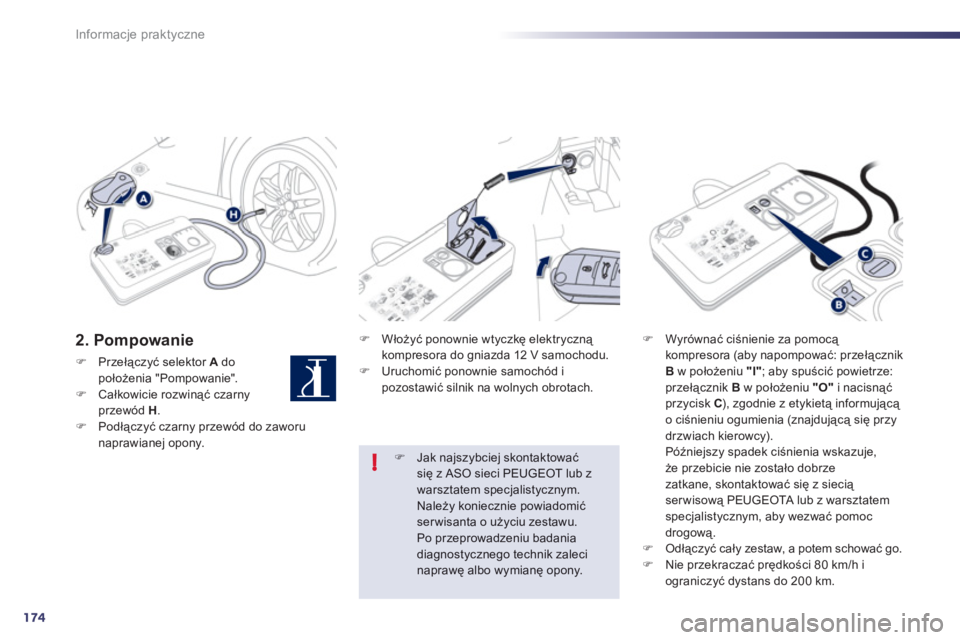

2. Pompowanie
)Przełączyć selektor A
dopołożenia "Pompowanie".)Całkowicie rozwinąć czarny przewód H.)Podłączyć czarny przew

8
175
!
Informacje praktyczne

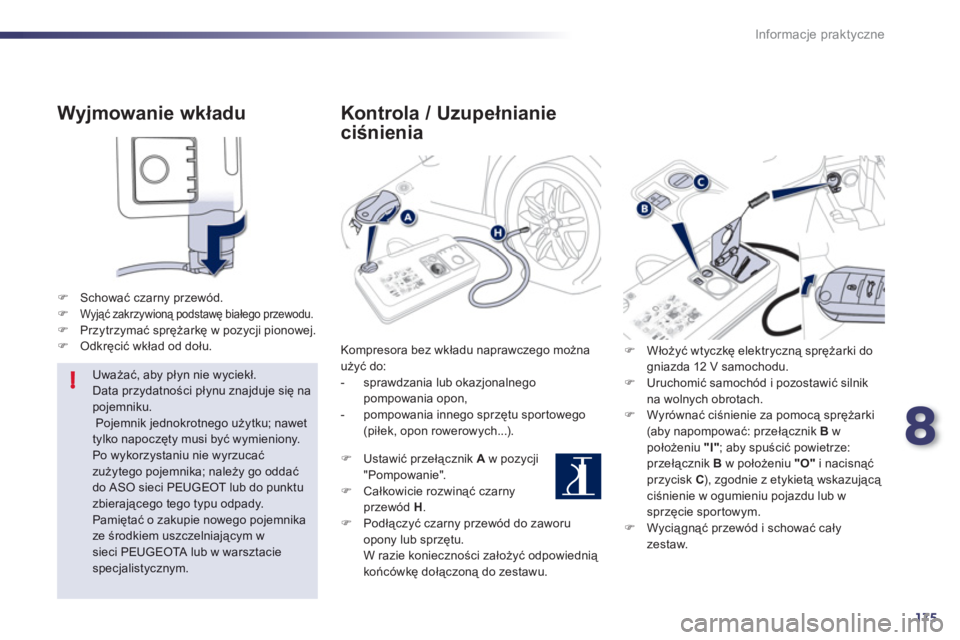

Wyjmowanie wkładu
)Schować czarny przewód. )Wyjąć zakrzywioną podstawę białego przewodu. )Przytrzymać sprężarkę w pozycji pionowej. )Odkręcić wkład od dołu.


Uważać, aby płyn nie wyciekł.
Data przydatności płynu znajduje się napojemniku. Pojemnik jednokrotnego użytku; nawet
tylko napoczęty musi być wymieniony.
Po wykorzystaniu nie wyrzucaćzużytego pojemnika; należy go oddaćdo ASO sieci PEUGEOT lub do punktuzbierającego tego typu odpady.
Pamiętać o zakupie nowego pojemnikaze środkiem uszczelniającym w sieci PEUGEOTA lub w warsztacie specjalistycznym.
Kontrola / Uzupełnianie
ciśnienia
Kompresora bez wkładu naprawczego możnaużyü do:
- sprawdzania lub okazjonalnego pompowania opon,
- pompowania innego sprzętu sportowego
(piłek, opon rowerowych...).
)
Ustawić przełącznik A
w pozycji"Pompowanie". )
Całkowicie rozwinąć czarny
przewód H . ) Podłączyć czarny przewód do zaworu
opony lub sprzętu.
W razie konieczności założyć odpowiedni
ą końcówkę dołączoną do zestawu.
)
Włożyć wtyczkę elektryczną sprężarki dogniazda 12 V samochodu.)
Uruchomić samochód i pozostawić silnikna wolnych obrotach.)
Wyrównać ciśnienie za pomocą sprężarki (aby napompować: przełącznik B
w położeniu "I"
; aby spuścić powietrze: przełącznik Bw położeniu "O"
i nacisnąćprzycisk C
), zgodnie z etykietą wskazującą ciśnienie w ogumieniu pojazdu lub wsprzęcie spor towym. )
Wyciągnąć przewód i schować cały
z
estaw.

176
Informacje praktyczne

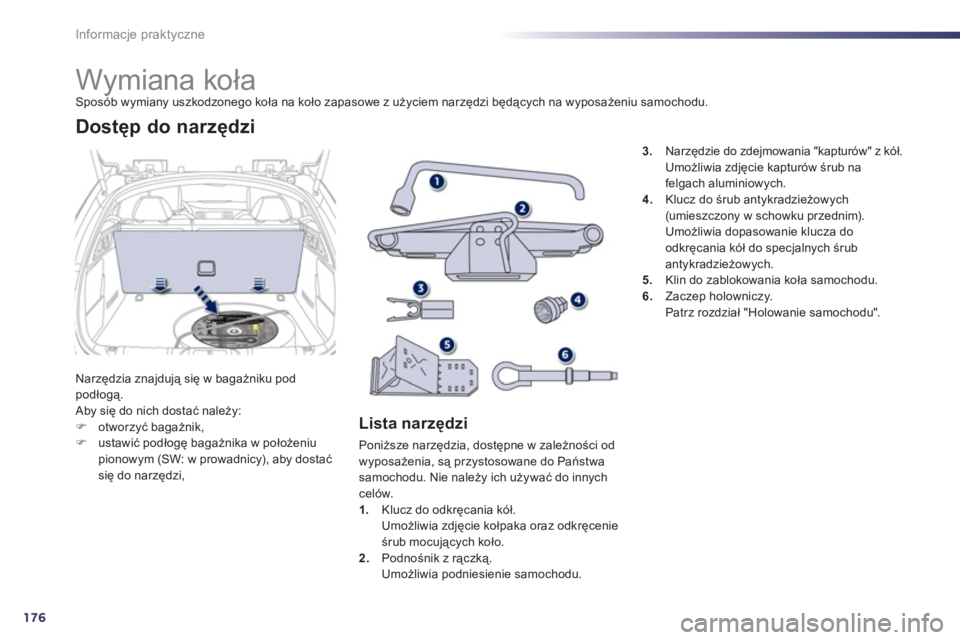

Wymiana koła Sposób wymiany uszkodzonego koła na koło zapasowe z użyciem narzędzi będących na wyposażeniu samochodu.
Narzędzia znajdują się w bagażniku pod
podłogą.
Aby się do nich dostać należy: )otworzyć bagażnik,)ustawić podłogę bagażnika w położeniupionowym (SW: w prowadnicy), aby dostać
się do narzędzi,
Dostęp do narzędzi


Lista narzędzi

Poniższe narzędzia, dostępne w zależności od
wyposażenia, są przystosowane do Państwa
samochodu. Nie należ
y ich używać do innych celów.1.Klucz do odkręcania kół.
Umożliwia zdjęcie kołpaka oraz odkręcenie śrub mocujących koło.
2. Podnośnik z rączką.
Umożliwia podniesienie samochodu.
3.
Narzędzie do zdejmowania "kapturów" z kół.
Umożliwia zdjęcie kaptur
ów śrub na felgach aluminiowych. 4.
Klucz do śrub antykradzieżowych (umieszczony w schowku przednim).
Umożliwia dopasowanie klucza do
odkręcania kół do specjalnych śrub
antykradzieżowych.
5. Klin do zablokowania koła samochodu.
6.Zaczep holowniczy.
Patrz rozdział "Holowanie samochodu".

8
177
i
Informacje praktyczne

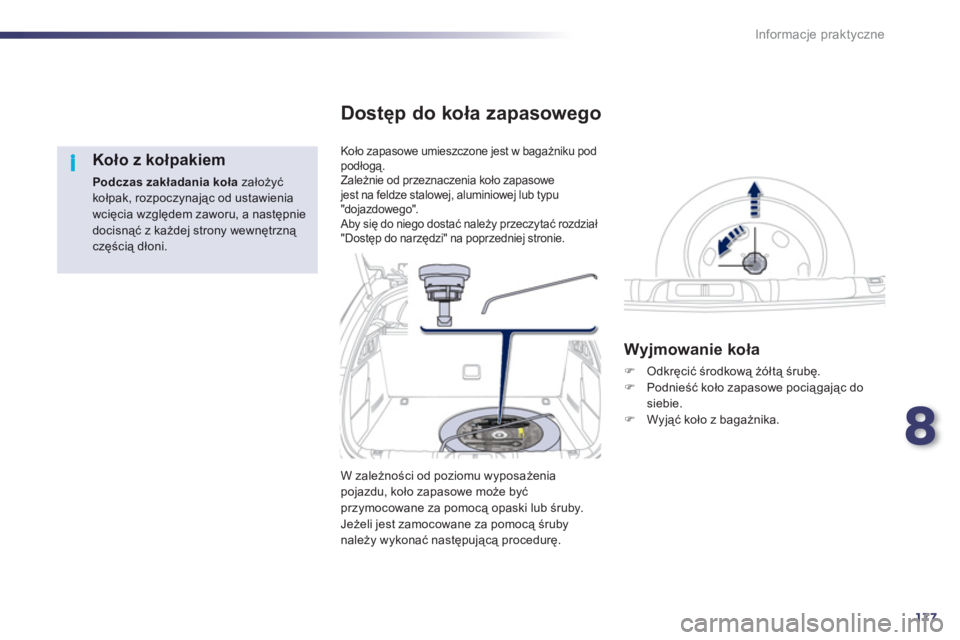

Koło z kołpakiem
Podczas zakładania kołazałożyü kołpak, rozpoczynając od ustawieniawcięcia względem zaworu, a następnie docisnąć z każdej strony wewnętrzną częścią dłoni.
Koło zapasowe umieszczone jest w bagażniku pod podłogą.Zależnie od przeznaczenia koło zapasowe jest na feldze stalowej, aluminiowej lub typu"dojazdowego".
Aby się do niego dostać należy przeczytać rozdział
"Dostęp do narzędzi" na poprzedniej stronie.
Dostęp do koła zapasowego


Wyjmowanie koła
)
Odkręcić środkową żółtą śrubę. )
Podnieść koło zapasowe pociągając dosiebie. )
Wyjąć koło z bagażnika.
W zależno
ści od poziomu wyposażenia pojazdu, koło zapasowe może byćprzymocowane za pomocą opaski lub śruby.Jeżeli jest zamocowane za pomocą śruby
należy wykonać następującą procedurę.

178
i
Informacje praktyczne

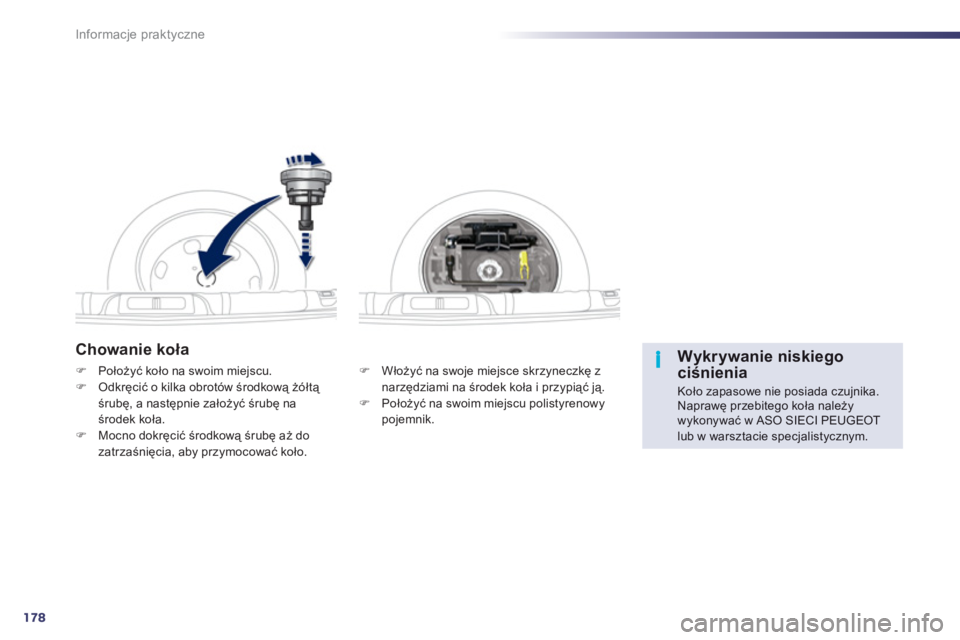

Chowanie koła
)
Włożyć na swoje miejsce skrzyneczkę z
narzędziami na środek koła i przypiąć ją.
)
Położyć na swoim miejscu polistyrenowy
pojemnik.
)Położyü koło na swoim miejscu.)Odkręcić o kilka obrotów środkową żółtą śrubę, a następnie założyć śrubę na środek koła.)Mocno dokręcić środkową śrubę aż dozatrzaśnięcia, aby przymocować koło.

Wykrywanie niskiegociśnienia

Koło zapasowe nie posiada czujnika. Naprawę przebitego koła należy wykonywać w ASO SIECI PEUGEOTlub w warsztacie specjalistycznym.
