Peugeot 508 2014 Manual do proprietário (in Portuguese)

8
189
Informações práticas
508_pt_Chap08_info pratiques_ed01-2014

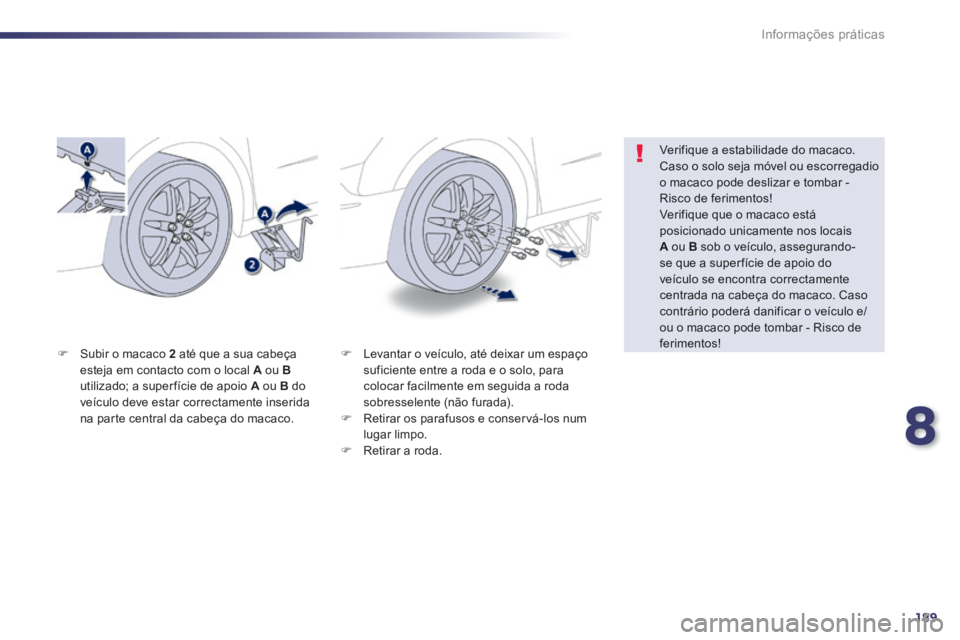

 Levantar o veículo, até deixar um espaço suficiente entre a roda e o solo, para colocar facilmente em seguida a roda sobresselente (não furada).  Retirar os parafusos e conservá-los num lugar limpo.  Retirar a roda.
 Subir o macaco 2 até que a sua cabeça esteja em contacto com o local A ou Butilizado; a super fície de apoio A ou B do veículo deve estar correctamente inserida na parte central da cabeça do macaco.
Verifique a estabilidade do macaco. Caso o solo seja móvel ou escorregadio o macaco pode deslizar e tombar - Risco de ferimentos! Verifique que o macaco está posicionado unicamente nos locais A ou B sob o veículo, assegurando-se que a super fície de apoio do veículo se encontra correctamente centrada na cabeça do macaco. Caso contrário poderá danificar o veículo e/ou o macaco pode tombar - Risco de ferimentos!

190
Informações práticas
508_pt_Chap08_info pratiques_ed01-2014
Montagem da roda
Fixação da roda sobresselente de emergência
Se o seu veículo estiver equipado com rodas de alumínio, é normal constatar, aquando do aperto dos parafusos durante a montagem, que as anilhas não entram em contacto com a roda sobresselente de emergência. A manutenção da roda faz-se pelo apoio cónico de cada parafuso.
Após uma substituição de roda
Para arrumar correctamente o pneu furado na mala, retirar previamente a tampa central. Quando utilizar a roda sobresselente com dimensões reduzidas, não ultrapassar a velocidade de 80 km/h. Mandar verificar rapidamente o aperto dos parafusos e a pressão da roda sobresselente por uma oficina qualificada ou pela rede PEUGEOT. Mandar reparar rapidamente o pneu furado e substituí-lo no veículo assim que possível.
Lista das operações
 Colocar no lugar a roda sobre o eixo.  Apertar os parafusos manualmente até ao limite.  Efectuar um pré-aperto do parafuso anti-roubo com a chave de rodas 1 equipada
com casquilho anti-roubo 4 .  Efectuar um pré-aperto dos outros parafusos unicamente com a chave de rodas 1 .

8
191
Informações práticas
508_pt_Chap08_info pratiques_ed01-2014

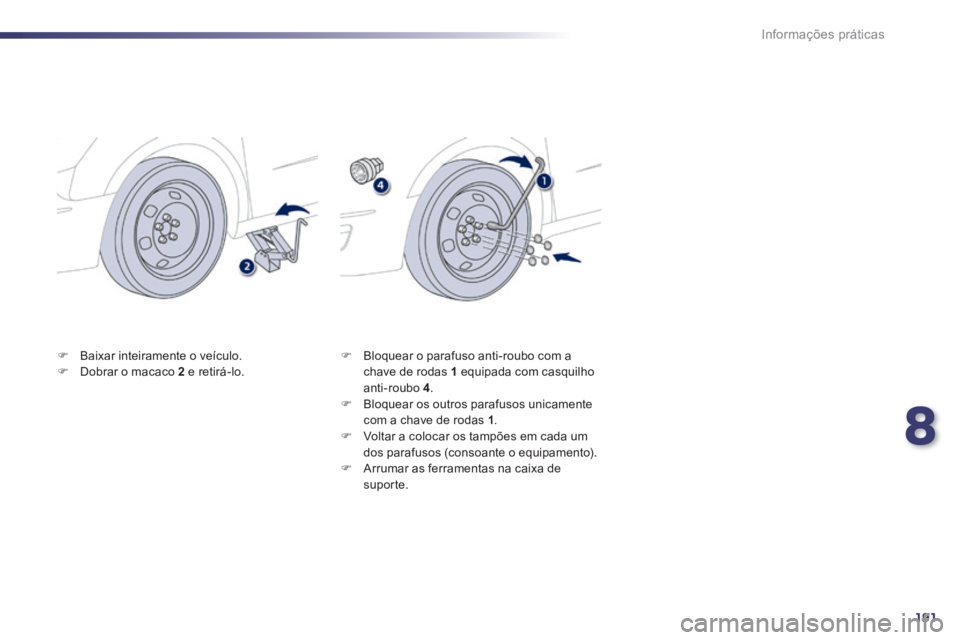

 Baixar inteiramente o veículo.  Dobrar o macaco 2 e retirá-lo.  Bloquear o parafuso anti-roubo com a chave de rodas 1 equipada com casquilho anti-roubo 4 .  Bloquear os outros parafusos unicamente com a chave de rodas 1 .  Voltar a colocar os tampões em cada um dos parafusos (consoante o equipamento).  Arrumar as ferramentas na caixa de suporte.

192
Informações práticas
508_pt_Chap08_info pratiques_ed01-2014

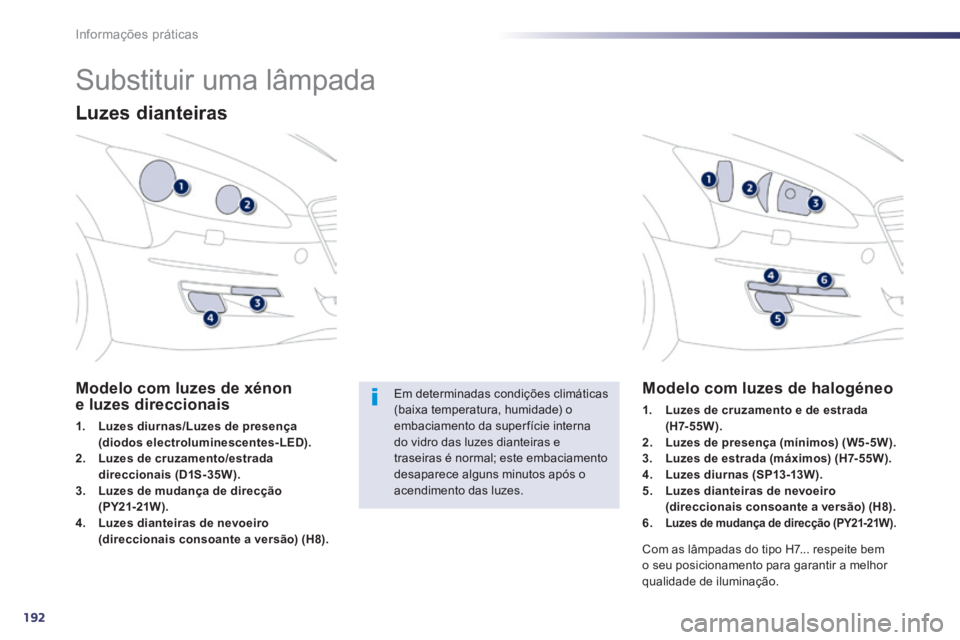

Substituir uma lâmpada
Luzes dianteiras
Modelo com luzes de xénon e luzes direccionais
1. Luzes diurnas/Luzes de presença (diodos electroluminescentes-LED).2. Luzes de cruzamento/estrada direccionais (D1S-35W).
3. Luzes de mudança de direcção(PY21-21W).4. Luzes dianteiras de nevoeiro
(direccionais consoante a versão) (H8).
Modelo com luzes de halogéneo
1. Luzes de cruzamento e de estrada ( H 7- 5 5 W ) .2. Luzes de presença (mínimos) (W5-5W).3. Luzes de estrada (máximos) (H7-55W).4. Luzes diur nas (SP13 -13W ).5. Luzes dianteiras de nevoeiro (direccionais consoante a versão) (H8).6.Luzes de mudança de direcção (PY21-21W).
Com as lâmpadas do tipo H7... respeite bem o seu posicionamento para garantir a melhor qualidade de iluminação.
Em determinadas condições climáticas (baixa temperatura, humidade) o embaciamento da super fície interna do vidro das luzes dianteiras e traseiras é normal; este embaciamento desaparece alguns minutos após o acendimento das luzes.

8
193
Informações práticas
508_pt_Chap08_info pratiques_ed01-2014

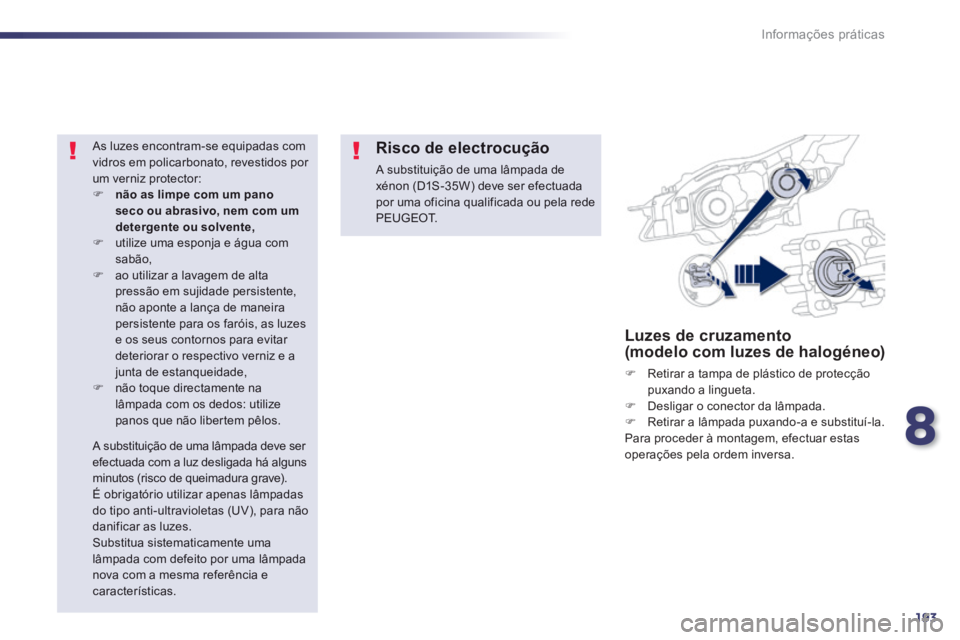

Luzes de cruzamento (modelo com luzes de halogéneo)
 Retirar a tampa de plástico de protecção puxando a lingueta.  Desligar o conector da lâmpada.  Retirar a lâmpada puxando-a e substituí-la. Para proceder à montagem, efectuar estas operações pela ordem inversa.
As luzes encontram-se equipadas com vidros em policarbonato, revestidos por um verniz protector:  não as limpe com um pano seco ou abrasivo, nem com um detergente ou solvente, utilize uma esponja e água com sabão,  ao utilizar a lavagem de alta pressão em sujidade persistente, não aponte a lança de maneira persistente para os faróis, as luzes e os seus contornos para evitar deteriorar o respectivo verniz e a junta de estanqueidade,  não toque directamente na lâmpada com os dedos: utilize panos que não libertem pêlos.
Risco de electrocução
A substituição de uma lâmpada de xénon (D1S-35W) deve ser efectuada por uma oficina qualificada ou pela rede P E U G E O T.
A substituição de uma lâmpada deve ser efectuada com a luz desligada há alguns minutos (risco de queimadura grave). É obrigatório utilizar apenas lâmpadas do tipo anti-ultravioletas (UV), para não danificar as luzes.
Substitua sistematicamente uma lâmpada com defeito por uma lâmpada nova com a mesma referência e características.

194
Informações práticas
508_pt_Chap08_info pratiques_ed01-2014

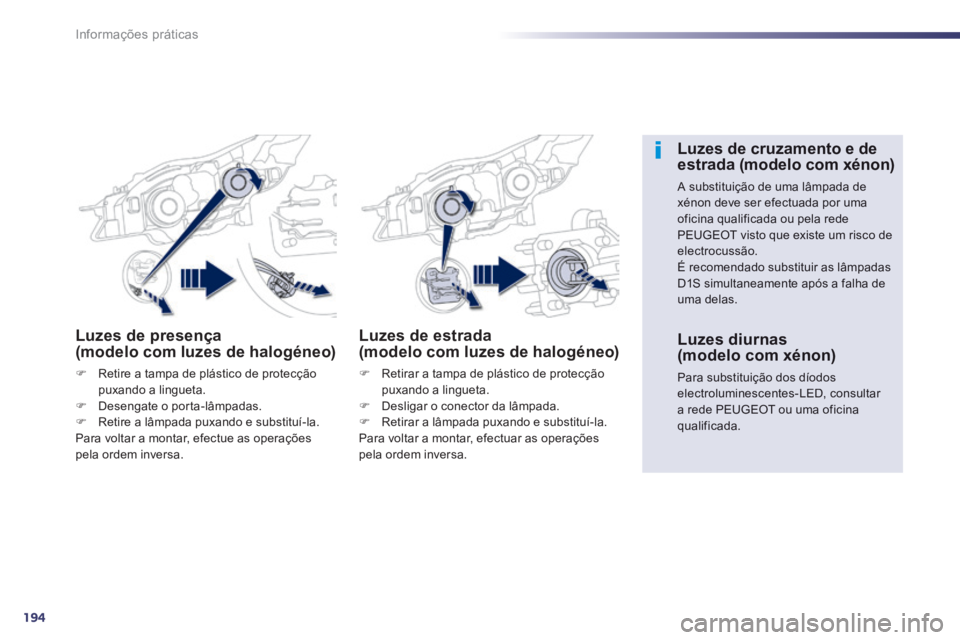

Luzes de presença (modelo com luzes de halogéneo)
 Retire a tampa de plástico de protecção puxando a lingueta.  Desengate o porta-lâmpadas.  Retire a lâmpada puxando e substituí-la. Para voltar a montar, efectue as operações pela ordem inversa.
Luzes de estrada (modelo com luzes de halogéneo)
 Retirar a tampa de plástico de protecção puxando a lingueta.  Desligar o conector da lâmpada.  Retirar a lâmpada puxando e substituí-la. Para voltar a montar, efectuar as operações pela ordem inversa.
Luzes de cruzamento e de estrada (modelo com xénon)
A substituição de uma lâmpada de xénon deve ser efectuada por uma oficina qualificada ou pela rede PEUGEOT visto que existe um risco de electrocussão. É recomendado substituir as lâmpadas D1S simultaneamente após a falha de uma delas.
Luzes diurnas
(modelo com xénon)
Para substituição dos díodos electroluminescentes-LED, consultar a rede PEUGEOT ou uma oficina qualificada.

8
195
Informações práticas
508_pt_Chap08_info pratiques_ed01-2014

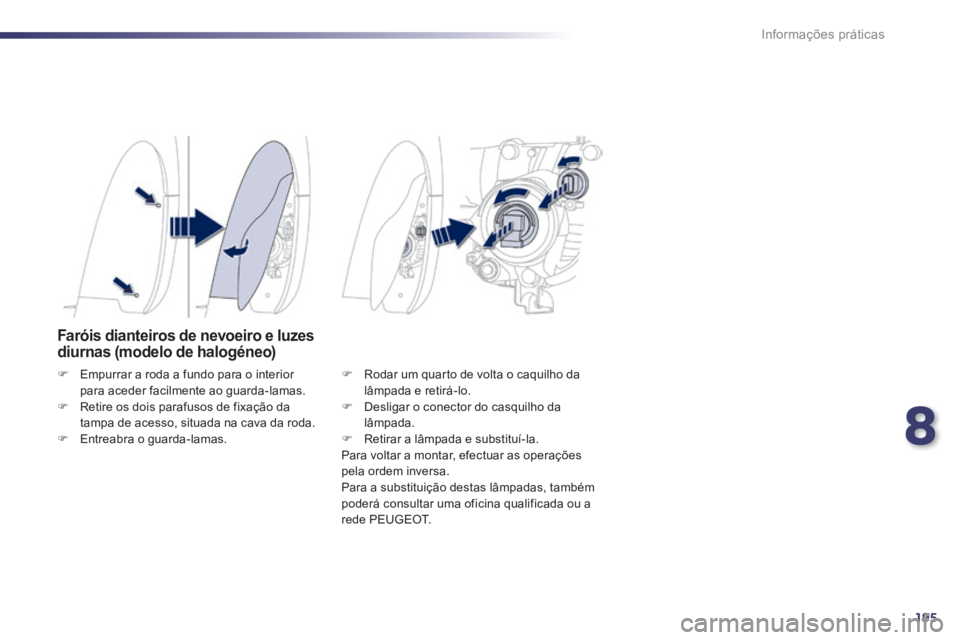

Faróis dianteiros de nevoeiro e luzes diurnas (modelo de halogéneo)
 Empurrar a roda a fundo para o interior para aceder facilmente ao guarda-lamas.  Retire os dois parafusos de fixação da tampa de acesso, situada na cava da roda.  Entreabra o guarda-lamas.
 Rodar um quarto de volta o caquilho da lâmpada e retirá-lo.  Desligar o conector do casquilho da lâmpada.  Retirar a lâmpada e substituí-la. Para voltar a montar, efectuar as operações pela ordem inversa. Para a substituição destas lâmpadas, também poderá consultar uma oficina qualificada ou a rede PEUGEOT.

196
Informações práticas
508_pt_Chap08_info pratiques_ed01-2014

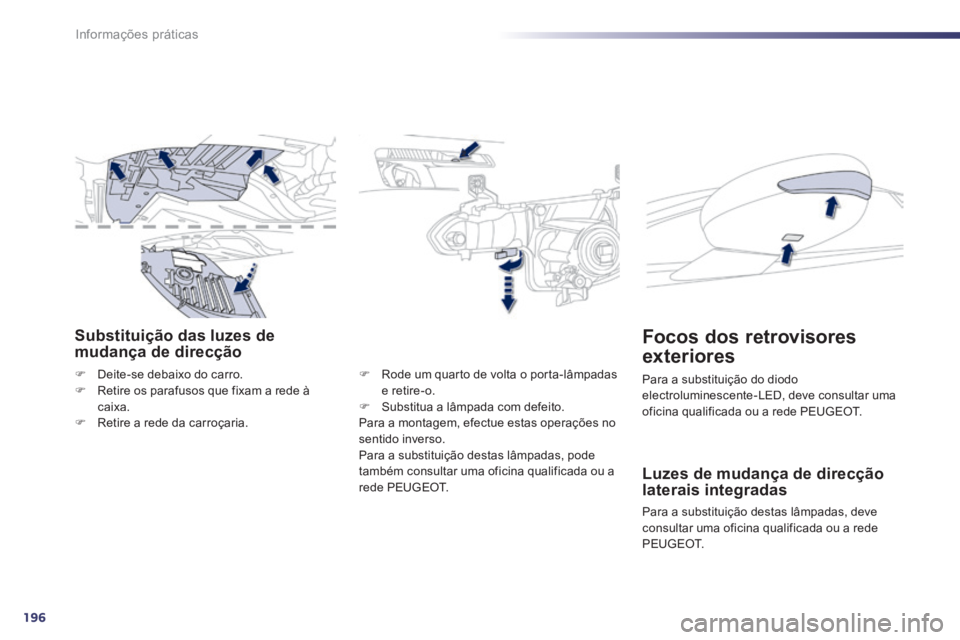

Substituição das luzes de mudança de direcção
 Deite-se debaixo do carro.  Retire os parafusos que fixam a rede à caixa.  Retire a rede da carroçaria.
 Rode um quarto de volta o porta-lâmpadas e retire-o.  Substitua a lâmpada com defeito. Para a montagem, efectue estas operações no sentido inverso. Para a substituição destas lâmpadas, pode também consultar uma oficina qualificada ou a rede PEUGEOT. Luzes de mudança de direcção laterais integradas
Para a substituição destas lâmpadas, deve consultar uma oficina qualificada ou a rede P E U G E O T.
Focos dos retrovisores
exteriores
Para a substituição do diodo electroluminescente-LED, deve consultar uma oficina qualificada ou a rede PEUGEOT.

8
197
Informações práticas
508_pt_Chap08_info pratiques_ed01-2014

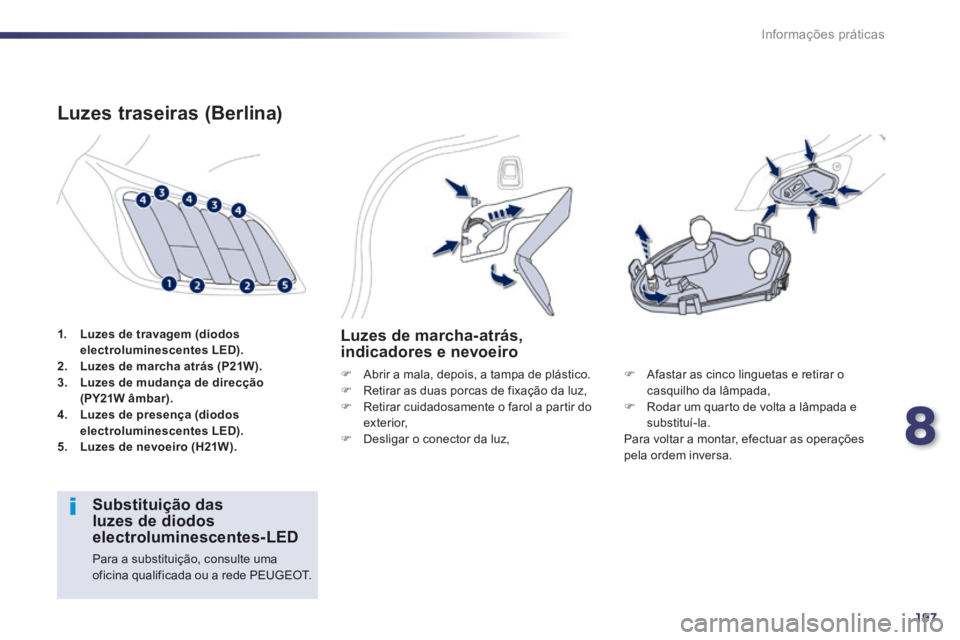

1. Luzes de travagem (diodos electroluminescentes LED).2. Luzes de marcha atrás (P21W).3. Luzes de mudança de direcção (PY21W âmbar).4. Luzes de presença (diodos electroluminescentes LED).5. Luzes de nevoeiro (H21W).
Luzes traseiras (Berlina)
Luzes de marcha-atrás, indicadores e nevoeiro
 Abrir a mala, depois, a tampa de plástico.  Retirar as duas porcas de fixação da luz,  Retirar cuidadosamente o farol a partir do exterior,  Desligar o conector da luz,
 Afastar as cinco linguetas e retirar o casquilho da lâmpada,  Rodar um quarto de volta a lâmpada e substituí-la. Para voltar a montar, efectuar as operações pela ordem inversa.
Substituição das luzes de diodos electroluminescentes-LED
Para a substituição, consulte uma oficina qualificada ou a rede PEUGEOT.

198
Informações práticas
508_pt_Chap08_info pratiques_ed01-2014

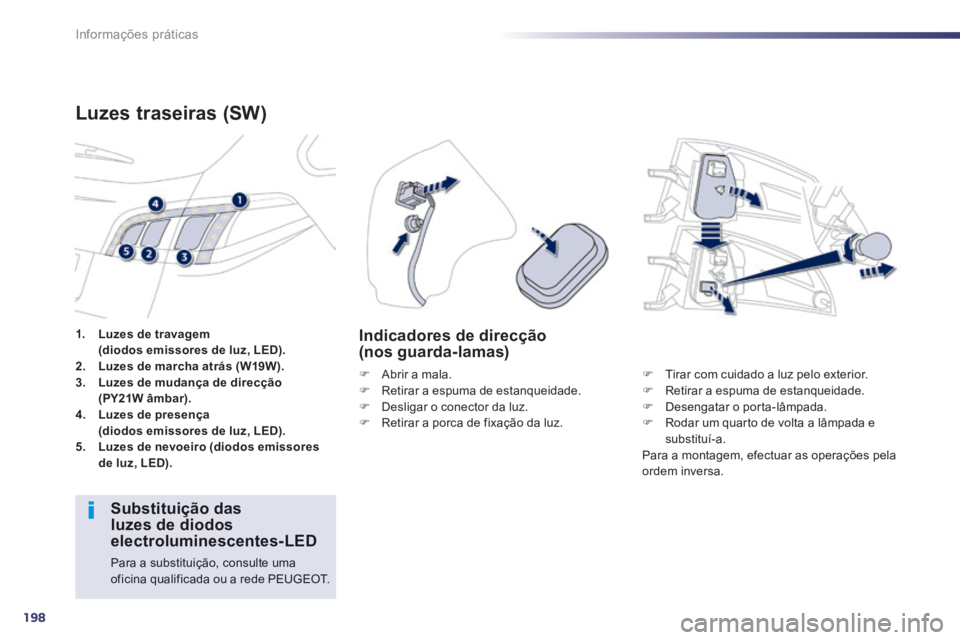

1. Luzes de travagem(diodos emissores de luz, LED).2. Luzes de marcha atrás (W19W).3. Luzes de mudança de direcção(PY21W âmbar).4. Luzes de presença
(diodos emissores de luz, LED).5. Luzes de nevoeiro (diodos emissores de luz, LED).
Luzes traseiras (SW)
 Abrir a mala.  Retirar a espuma de estanqueidade.  Desligar o conector da luz.  Retirar a porca de fixação da luz.
Indicadores de direcção (nos guarda-lamas)
 Tirar com cuidado a luz pelo exterior.  Retirar a espuma de estanqueidade.  Desengatar o porta-lâmpada.  Rodar um quarto de volta a lâmpada e substituí-a. Para a montagem, efectuar as operações pela ordem inversa.
Substituição das luzes de diodos electroluminescentes-LED
Para a substituição, consulte uma oficina qualificada ou a rede PEUGEOT.
