Peugeot 508 2014 Vodič za korisnike (in Croatian)

3
79
Komfor
508_hr_Chap03_confort_ed01-2014

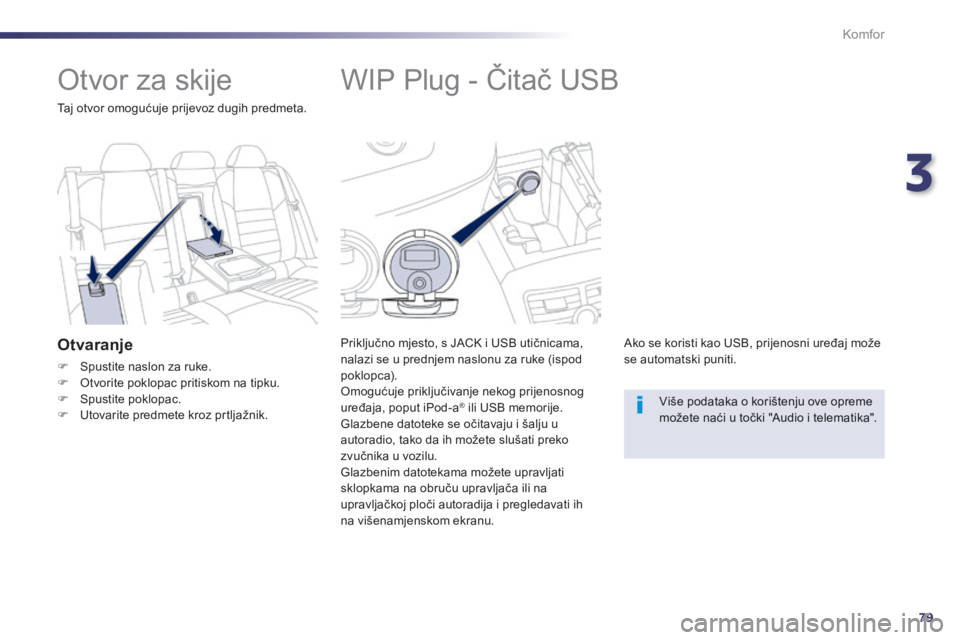

WIP Plug - Čitač USB
Priključno mjesto, s JACK i USB utičnicama, nalazi se u prednjem naslonu za ruke (ispod poklopca). Omogućuje priključivanje nekog prijenosnog uređaja, poput iPod-a® ili USB memorije. ® ili USB memorije. ®
Glazbene datoteke se očitavaju i šalju u autoradio, tako da ih možete slušati preko zvučnika u vozilu. Glazbenim datotekama možete upravljati sklopkama na obruču upravljača ili na upravljačkoj ploči autoradija i pregledavati ihna višenamjenskom ekranu.
Ako se koristi kao USB, prijenosni uređaj može se automatski puniti.
Više podataka o korištenju ove opreme možete naći u točki "Audio i telematika".
Otvor za skije
Taj otvor omogućuje prijevoz dugih predmeta.
O t v a r a n j e
 Spustite naslon za ruke.  Otvorite poklopac pritiskom na tipku.  Spustite poklopac.  Utovarite predmete kroz prtljažnik.

80
Komfor
508_hr_Chap03_confort_ed01-2014

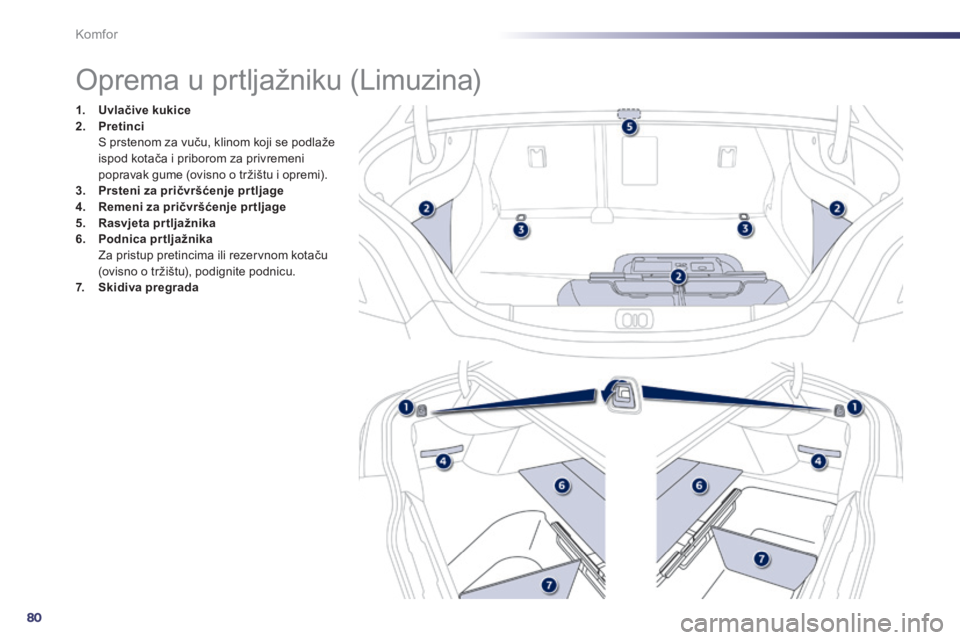

Oprema u prtljažniku (Limuzina)
1. Uvlačive kukice2. Pretinci S prstenom za vuču, klinom koji se podlaže ispod kotača i priborom za privremeni popravak gume (ovisno o tržištu i opremi). 3. Prsteni za pričvršćenje pr tljage4. Remeni za pričvršćenje pr tljage5. Rasvjeta prtljažnika6. Podnica prtljažnika Za pristup pretincima ili rezervnom kotaču (ovisno o tržištu), podignite podnicu. 7. Skidiva pregrada

3
81
Komfor
508_hr_Chap03_confort_ed01-2014

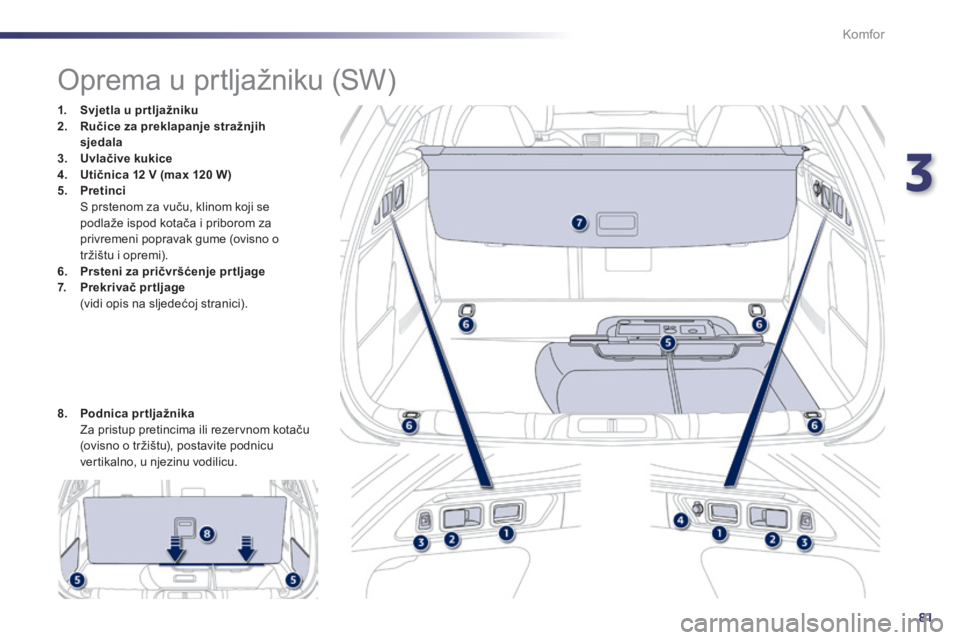

Oprema u prtljažniku (SW)
1. Svjetla u pr tljažniku2. Ručice za preklapanje stražnjihsjedala3. Uvlačive kukice4. Utičnica 12 V (max 120 W)5. Pretinci S prstenom za vuču, klinom koji se podlaže ispod kotača i priborom za privremeni popravak gume (ovisno otržištu i opremi). 6. Prsteni za pričvršćenje pr tljage7. Prekrivač prtljage (vidi opis na sljedećoj stranici).
8. Podnica prtljažnika Za pristup pretincima ili rezervnom kotaču (ovisno o tržištu), postavite podnicu vertikalno, u njezinu vodilicu.

82
Komfor
508_hr_Chap03_confort_ed01-2014

Prekrivač prtljage
Namotavanje V a đ e n j e Postavljanje
 Lagano pritisnite ručicu (PRESS), prekrivač prtljage automatski se namotava. Pomični dio A može se preklopiti uzduž naslona stražnje klupe.
 Sabijte ručicu 1 i podignite prvo desnu stranu, zatim lijevu stranu prekrivača prtljage i izvadite ga.
 Namjestite lijevi kraj kalema prekrivača prtljage u njegovo ležište B iza stražnje klupe.  Sabijte ručicu 1 na kalemu i postavite ga
u njegovo desno ležište C .  Otpustite ručicu kako bi se prekrivač prtljage učvrstio.  Odmotavajte ga do uglavljivanja na stupu prtljažnika.
( S W )

3
83
Komfor
508_hr_Chap03_confort_ed01-2014

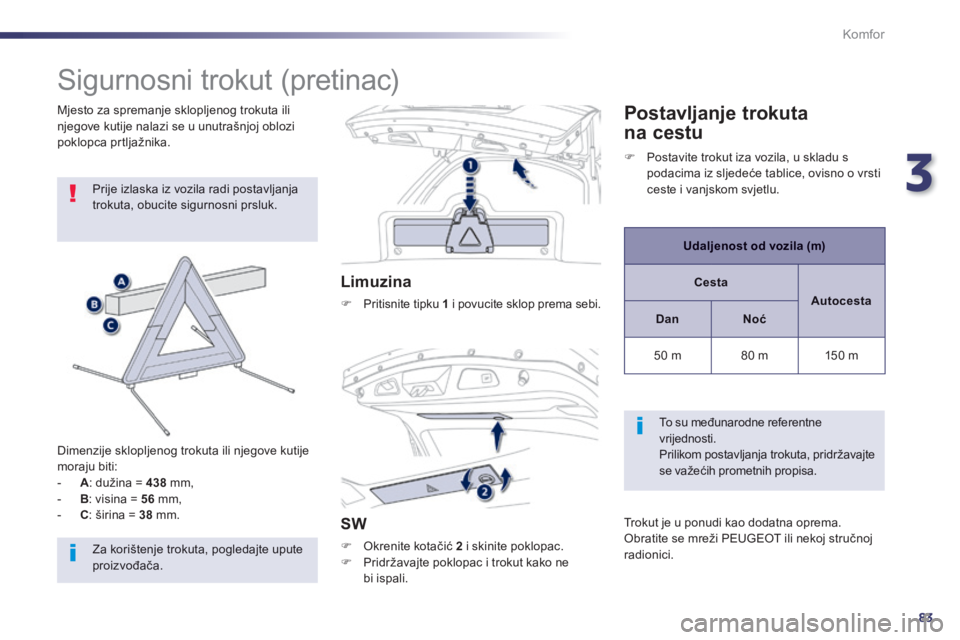

Sigurnosni trokut (pretinac)
Prije izlaska iz vozila radi postavljanja trokuta, obucite sigurnosni prsluk.
Dimenzije sklopljenog trokuta ili njegove kutije moraju biti: - A : dužina = 4 3 8 m m , - B : visina = 5 6 m m , - C : širina = 3 8 m m .
L i m u z i n a
 Pritisnite tipku 1 i povucite sklop prema sebi.
S W
 Okrenite kotačić 2 i skinite poklopac.  Pridržavajte poklopac i trokut kako ne b i i s p a l i .
Mjesto za spremanje sklopljenog trokuta ili njegove kutije nalazi se u unutrašnjoj oblozi poklopca prtljažnika.
Postavljanje trokuta
na cestu
Udaljenost od vozila (m)
Cesta
Autocesta
DanNoć
5 0 m 8 0 m 1 5 0 m
To su međunarodne referentne vrijednosti. Prilikom postavljanja trokuta, pridržavajte se važećih prometnih propisa.
Trokut je u ponudi kao dodatna oprema. Obratite se mreži PEUGEOT ili nekoj stručnoj r a d i o n i c i .
 Postavite trokut iza vozila, u skladu s podacima iz sljedeće tablice, ovisno o vrsti ceste i vanjskom svjetlu.
Za korištenje trokuta, pogledajte upute proizvođača.

84
Komfor
508_hr_Chap03_confort_ed01-2014

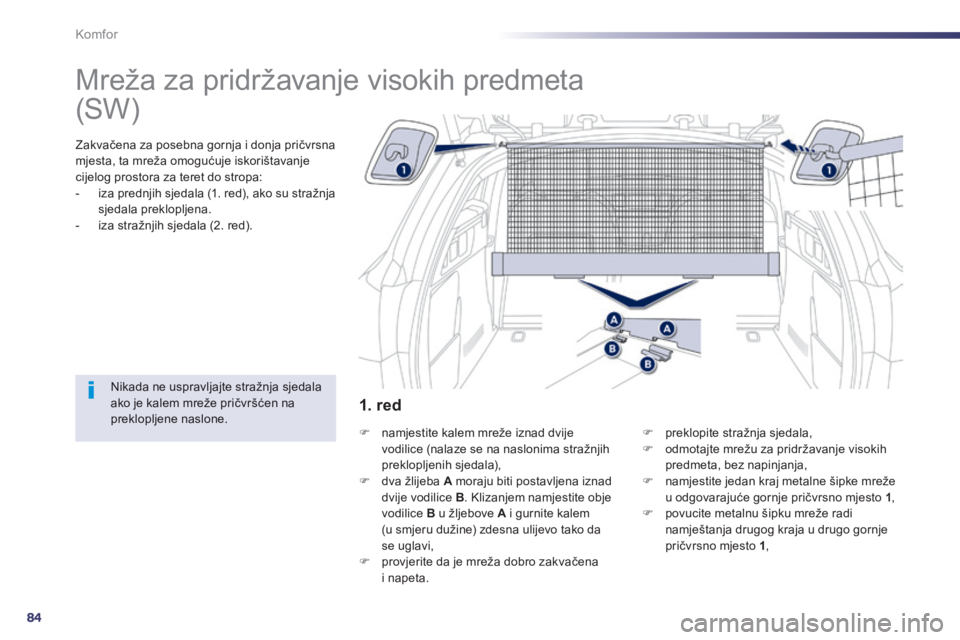

Mreža za pridržavanje visokih predmeta
Zakvačena za posebna gornja i donja pričvrsna mjesta, ta mreža omogućuje iskorištavanje cijelog prostora za teret do stropa: - iza prednjih sjedala (1. red), ako su stražnja sjedala preklopljena. - iza stražnjih sjedala (2. red).
Nikada ne uspravljajte stražnja sjedala ako je kalem mreže pričvršćen na preklopljene naslone.  namjestite kalem mreže iznad dvije vodilice (nalaze se na naslonima stražnjih preklopljenih sjedala),  dva žlijeba A moraju biti postavljena iznad dvije vodilice B . Klizanjem namjestite obje vodilice B u žljebove A i gurnite kalem(u smjeru dužine) zdesna ulijevo tako da
se uglavi,  provjerite da je mreža dobro zakvačenai napeta.
 preklopite stražnja sjedala,  odmotajte mrežu za pridržavanje visokih predmeta, bez napinjanja,  namjestite jedan kraj metalne šipke mreže u odgovarajuće gornje pričvrsno mjesto 1 ,  povucite metalnu šipku mreže radi namještanja drugog kraja u drugo gornje pričvrsno mjesto 1 ,
1. red
( S W )

3
85
Komfor
508_hr_Chap03_confort_ed01-2014
 namotajte i izvadite prekrivač prtljage,  namjestite lijevi kraj kalema 2 u nosač prekrivača prtljage,  namjestite desni kraj kalema 2 u nosač prekrivača prtljage i zakočite ga u tom položaju (crvena oznaka),  sa stražnje klupe, gurnite mrežu za pridržavanje visokih predmeta da se oslobodi od kukica i odmotajte je,
 namjestite jedan kraj metalne šipke mreže u odgovarajuće gornje pričvrsno mjesto 3 ,  povucite metalnu šipku mreže radi namještanja drugog kraja u drugo gornje pričvrsno mjesto 3 ,  provjerite da je mreža dobro zakvačena i n a p e t a .
2. red

86
Komfor
508_hr_Chap03_confort_ed01-2014

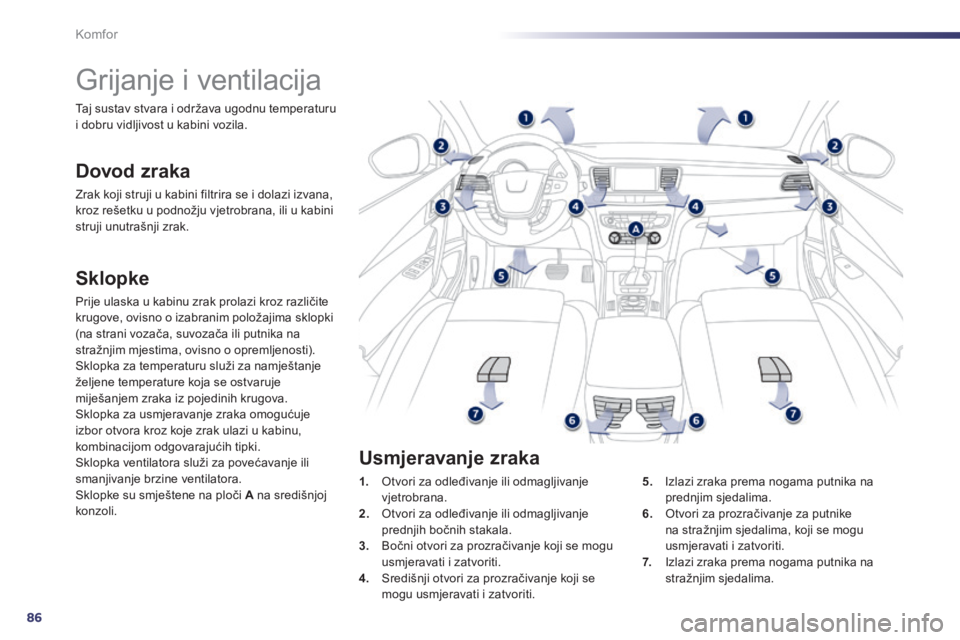

Grijanje i ventilacija
Dovod zraka
Zrak koji struji u kabini filtrira se i dolazi izvana, kroz rešetku u podnožju vjetrobrana, ili u kabini struji unutrašnji zrak.
S k l o p k e
Prije ulaska u kabinu zrak prolazi kroz različite krugove, ovisno o izabranim položajima sklopki (na strani vozača, suvozača ili putnika na stražnjim mjestima, ovisno o opremljenosti). Sklopka za temperaturu služi za namještanje željene temperature koja se ostvaruje miješanjem zraka iz pojedinih krugova. Sklopka za usmjeravanje zraka omogućuje izbor otvora kroz koje zrak ulazi u kabinu, kombinacijom odgovarajućih tipki. Sklopka ventilatora služi za povećavanje ili smanjivanje brzine ventilatora. Sklopke su smještene na ploči A na središnjoj k o n z o l i .
1. Otvori za odleđivanje ili odmagljivanje vjetrobrana. 2. Otvori za odleđivanje ili odmagljivanje prednjih bočnih stakala. 3. Bočni otvori za prozračivanje koji se mogu usmjeravati i zatvoriti. 4. Središnji otvori za prozračivanje koji se mogu usmjeravati i zatvoriti.
5. Izlazi zraka prema nogama putnika na prednjim sjedalima. 6. Otvori za prozračivanje za putnike na stražnjim sjedalima, koji se mogu usmjeravati i zatvoriti. 7. Izlazi zraka prema nogama putnika na stražnjim sjedalima.
Usmjeravanje zraka
Taj sustav stvara i održava ugodnu temperaturu i dobru vidljivost u kabini vozila.

3
87
Komfor
508_hr_Chap03_confort_ed01-2014
Radi što bolje učinkovitosti ovih sustava, pridržavajte se sljedećih pravila korištenja i održavanja:  Ako je nakon dužeg stajanja na suncu temperatura u kabini vrlo visoka, prozračite je na nekoliko trenutaka. Postavite sklopku za podešavanje brzine ventilatora na dovoljnu vrijednost za dobro obnavljanje zraka u kabini.  Radi ujednačenog usmjeravanja zraka, pazite da ništa ne ometa slobodan protok zraka kroz rešetke dovoda vanjskog zraka u podnožju vjetrobrana, kroz otvore za odmagljivanje i za prozračivanje, kroz izlaze zraka i kroz otvor za odvod zraka u prtljažniku.  Što više koristite dovod vanjskog zraka, jer dugotrajno strujanje unutrašnjeg zraka može imati za posljedicu magljenje vjetrobrana i bočnih stakala.  Ne prekrivajte davač osunčanosti na armaturnoj ploči; podaci iz tog davača koriste se u regulaciji sustava klima uređaja.  Klima uređaj uključite na 5 do 10 minuta jedanput ili dvaput mjesečno, kako biste ga održavali u besprijekornom radnom stanju.  Vodite računa o dobrom stanju pročistaču u kabini i redovito mijenjajte uloške (vidi poglavlje "Provjere"). Preporučujemo kombinirani pročistač u kabini. Zahvaljujući njegovom posebnom aktivnom aditivu, on pridonosi još boljem pročišćavanju zraka koji udišu putnici i čistoći kabine (manje alergijskih reakcija, neugodnih mirisa, masnih naslaga).  Za rad klima uređaja troši se energija motora. Zbog toga je povećana potrošnja goriva. Ako vozilo vuče maksimalan teret na strmoj uzbrdici pri visokoj vanjskoj temperaturi, isključivanjem klima uređaja bolje se iskorištava snaga motora i povećava se vučni kapacitet vozila. Zbog kondenzacije koja nastaje u radu klima uređaja, iz zaustavljenog vozila može istjecati nešto vode.  Za ispravan rad klima uređaja, preporučuju se njegove redovite provjere.  Ako sustav prestane rashlađivati, ne uključujte ga i obratite se mreži PEUGEOT ili nekoj stručnoj radionici.

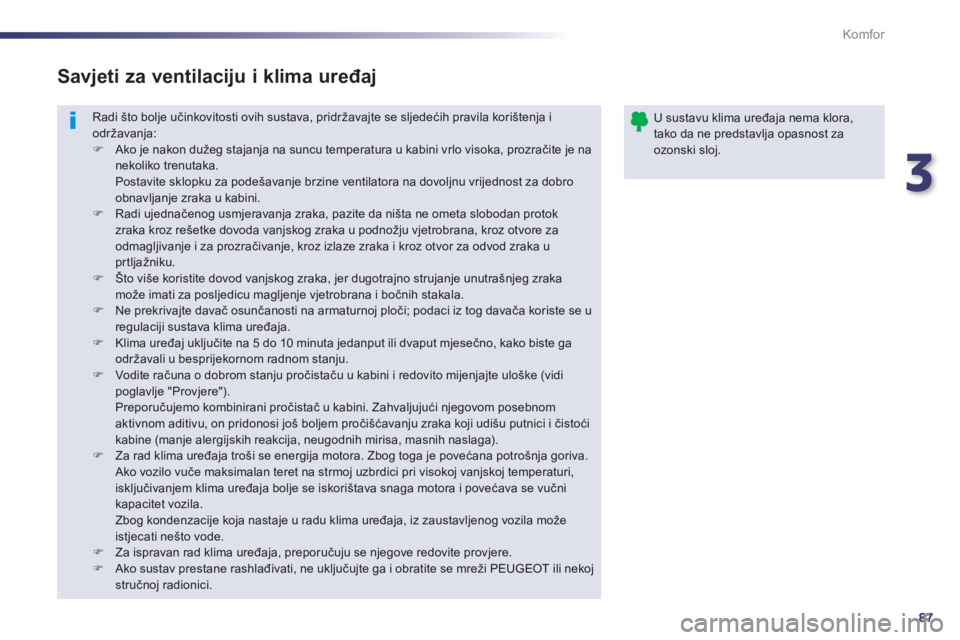

Savjeti za ventilaciju i klima uređaj
U sustavu klima uređaja nema klora, tako da ne predstavlja opasnost za ozonski sloj.

88
Komfor
508_hr_Chap03_confort_ed01-2014

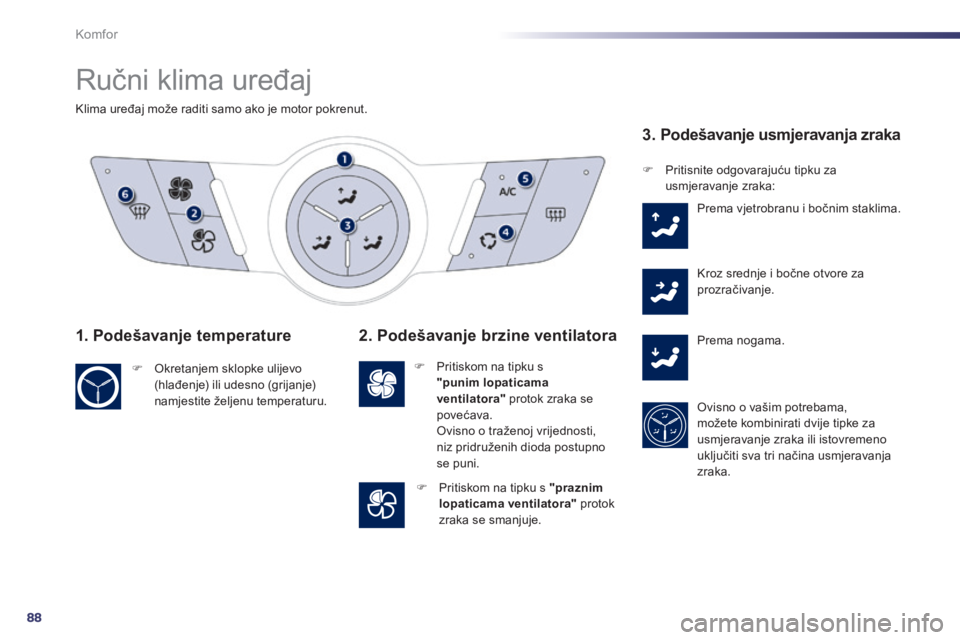

Ručni klima uređaj
Klima uređaj može raditi samo ako je motor pokrenut.
1. Podešavanje temperature
 Okretanjem sklopke ulijevo (hlađenje) ili udesno (grijanje) namjestite željenu temperaturu.
2. Podešavanje brzine ventilatora
 Pritiskom na tipku s "punim lopaticama ventilatora" protok zraka se povećava. Ovisno o traženoj vrijednosti, niz pridruženih dioda postupno se puni.
 Pritiskom na tipku s "praznim lopaticama ventilatora" protok zraka se smanjuje.
3. Podešavanje usmjeravanja zraka
 Pritisnite odgovarajuću tipku za usmjeravanje zraka:
Prema vjetrobranu i bočnim staklima.
Kroz srednje i bočne otvore za prozračivanje.
Prema nogama.
Ovisno o vašim potrebama, možete kombinirati dvije tipke za usmjeravanje zraka ili istovremeno uključiti sva tri načina usmjeravanja zraka.
