199
508_hu_Chap06_conduite_ed01-2016

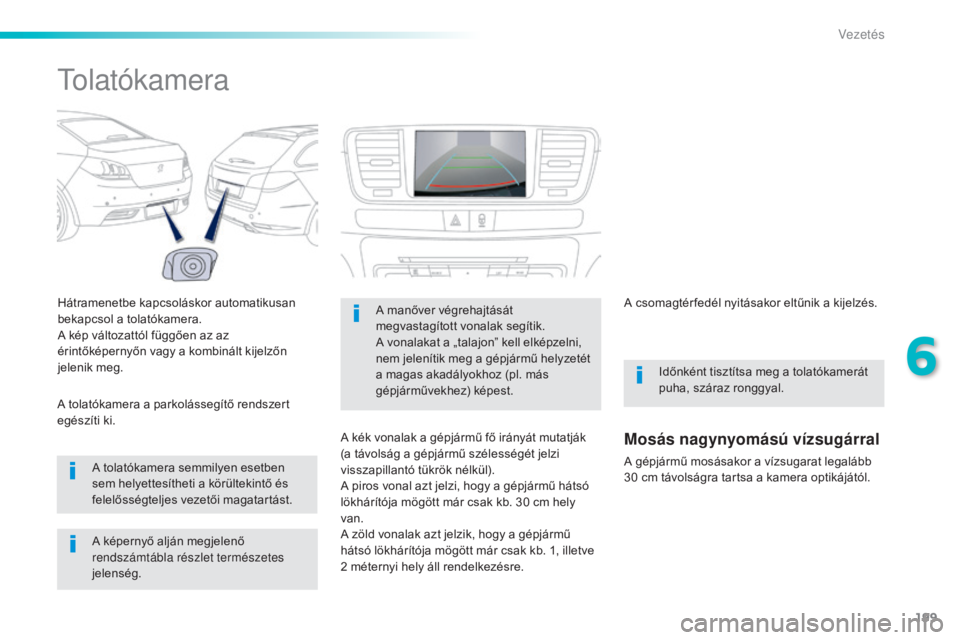

tolatókamera
Hátramenetbe kapcsoláskor automatikusan
bekapcsol a tolatókamera.
A kép változattól függően az az
érintőképernyőn vagy a kombinált kijelzőn
jelenik meg.A tolatókamera semmilyen esetben
sem helyettesítheti a körültekintő és
felelősségteljes vezetői magatartást.
A tolatókamera a parkolássegítő rendszert
egészíti ki. A manőver végrehajtását
megvastagított vonalak segítik.
A vonalakat a „talajon” kell elképzelni,
nem jelenítik meg a gépjármű helyzetét
a magas akadályokhoz (pl. más
gépjárművekhez) képest.
A kék vonalak a gépjármű fő irányát mutatják
(a távolság a gépjármű szélességét jelzi
visszapillantó tükrök nélkül).
A piros vonal azt jelzi, hogy a gépjármű hátsó
lökhárítója mögött már csak kb. 30 cm hely
van.
A zöld vonalak azt jelzik, hogy a gépjármű
hátsó lökhárítója mögött már csak kb. 1, illetve
2 méternyi hely áll rendelkezésre. A csomagtér fedél nyitásakor eltűnik a kijelzés.
Időnként tisztítsa meg a tolatókamerát
puha, száraz ronggyal.
Mosás nagynyomású vízsugárral
A gépjármű mosásakor a vízsugarat legalább
30 cm távolságra tartsa a kamera optikájától.
A képernyő alján megjelenő
rendszámtábla részlet természetes
jelenség.
6
Vezetés
Page 202 of 364

200
508_hu_Chap07_info-pratiques_ed01-2016

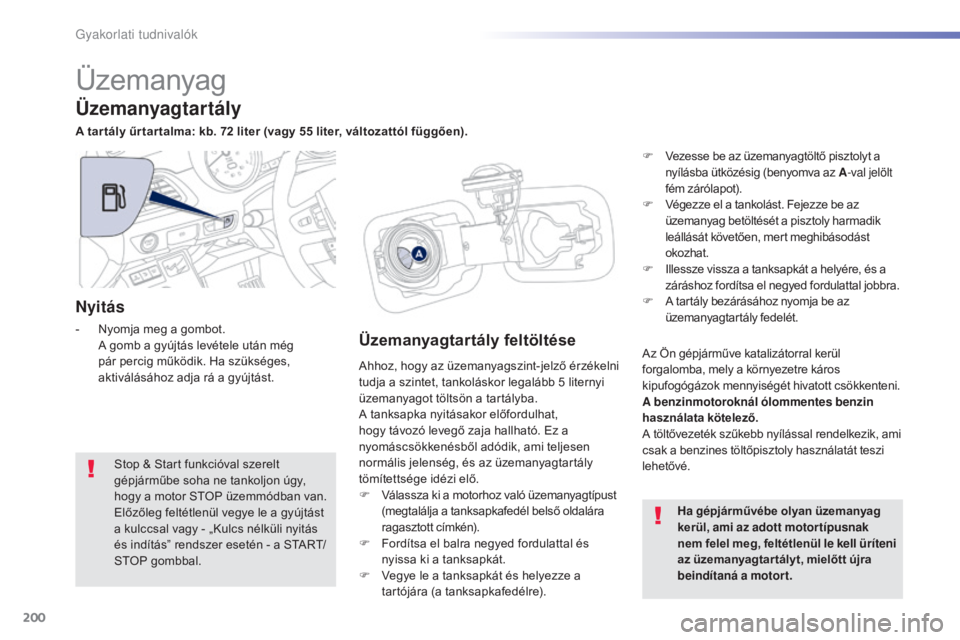

Üzemanyag
Ahhoz, hogy az üzemanyagszint-jelző érzékelni
tudja a szintet, tankoláskor legalább 5 liternyi
üzemanyagot töltsön a tartályba.
A tanksapka nyitásakor előfordulhat,
hogy távozó levegő zaja hallható. Ez a
nyomáscsökkenésből adódik, ami teljesen
normális jelenség, és az üzemanyagtartály
tömítettsége idézi elő.
F
V
álassza ki a motorhoz való üzemanyagtípust
(megtalálja a tanksapkafedél belső oldalára
ragasztott címkén).
F
F
ordítsa el balra negyed fordulattal és
nyissa ki a tanksapkát.
F
V
egye le a tanksapkát és helyezze a
tartójára (a tanksapkafedélre).
Üzemanyagtartály
A tar tály űr tar talma: kb. 72 liter (vagy 55 liter, változattól függően).
Ha gé pjárművébe olyan üzemanyag
kerül, ami az adott motortípusnak
nem felel meg, feltétlenül le kell üríteni
az üzemanyagtar tályt, mielőtt újra
beind ítaná a motort .
Stop & Start funkcióval szerelt
gépjárműbe soha ne tankoljon úgy,
hogy a motor STOP üzemmódban van.
Előzőleg feltétlenül vegye le a gyújtást
a kulccsal vagy - „Kulcs nélküli nyitás
és indítás” rendszer esetén - a START/
STOP gombbal.
Nyitás
- Nyomja meg a gombot. A g
omb a gyújtás levétele után még
pár percig működik. Ha szükséges,
aktiválásához adja rá a gyújtást.Üzemanyagtartály feltöltése
F Vezesse be az üzemanyagtöltő pisztolyt a nyílásba ütközésig (benyomva az A -val jelölt
fém zárólapot).
F
V
égezze el a tankolást. Fejezze be az
üzemanyag betöltését a pisztoly harmadik
leállását követően, mert meghibásodást
okozhat.
F
I
llessze vissza a tanksapkát a helyére, és a
záráshoz fordítsa el negyed fordulattal jobbra.
F
A t
artály bezárásához nyomja be az
üzemanyagtartály fedelét.
Az Ön gépjárműve katalizátorral kerül
forgalomba, mely a környezetre káros
kipufogógázok mennyiségét hivatott csökkenteni.
A benzinmotoroknál ólommentes benzin
használata kötelező.
A töltővezeték szűkebb nyílással rendelkezik, ami
csak a benzines töltőpisztoly használatát teszi
lehetővé.
Gyakorlati tudnivalók
Page 203 of 364

201
508_hu_Chap07_info-pratiques_ed01-2016

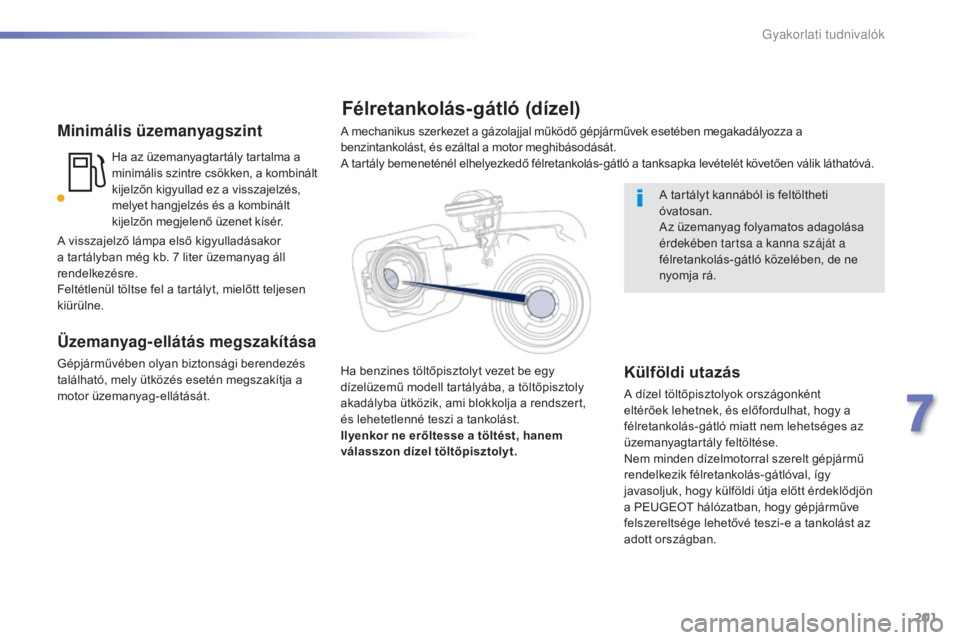

Minimális üzemanyagszint
Ha az üzemanyagtartály tartalma a
minimális szintre csökken, a kombinált
kijelzőn kigyullad ez a visszajelzés,
melyet hangjelzés és a kombinált
kijelzőn megjelenő üzenet kísér.
Üzemanyag-ellátás megszakítása
Gépjárművében olyan biztonsági berendezés
található, mely ütközés esetén megszakítja a
motor üzemanyag-ellátását.A tartályt kannából is feltöltheti
óvatosan.
Az üzemanyag folyamatos adagolása
érdekében tartsa a kanna száját a
félretankolás-gátló közelében, de ne
nyomja rá.
Félretankolás-gátló (dízel)
Külföldi utazás
A dízel töltőpisztolyok országonként
eltérőek lehetnek, és előfordulhat, hogy a
félretankolás-gátló miatt nem lehetséges az
üzemanyagtartály feltöltése.
Nem minden dízelmotorral szerelt gépjármű
rendelkezik félretankolás-gátlóval, így
javasoljuk, hogy külföldi útja előtt érdeklődjön
a PEUGEOT hálózatban, hogy gépjárműve
felszereltsége lehetővé teszi-e a tankolást az
adott országban.
A visszajelző lámpa első kigyulladásakor
a tartályban még kb. 7 liter üzemanyag áll
rendelkezésre.
Feltétlenül töltse fel a tartályt, mielőtt teljesen
kiürülne.
A mechanikus szerkezet a gázolajjal működő gépjárművek esetében megakadályozza a
benzintankolást, és ezáltal a motor meghibásodását.
A tartály bemeneténél elhelyezkedő félretankolás-gátló a tanksapka levételét követően válik láthatóvá.
Ha benzines töltőpisztolyt vezet be egy
dízelüzemű modell tartályába, a töltőpisztoly
akadályba ütközik, ami blokkolja a rendszert,
és lehetetlenné teszi a tankolást.
Ilyenkor ne erőltesse a töltést, hanem
válasszon dízel töltőpisztolyt.
7
Gyakorlati tudnivalók
Page 204 of 364

202
DIESEL
508_hu_Chap07_info-pratiques_ed01-2016

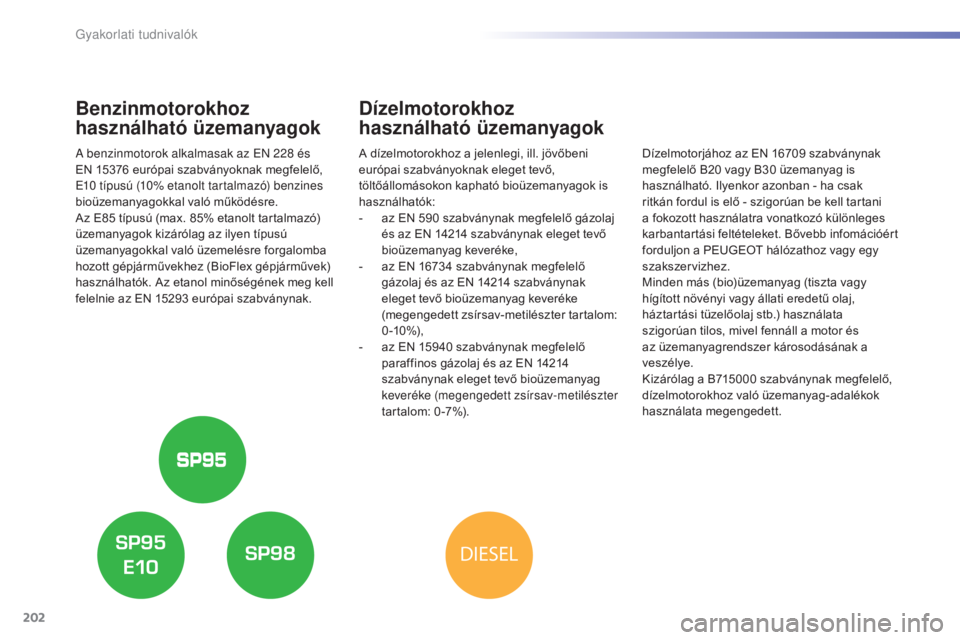

Benzinmotorokhoz
használható üzemanyagok
A benzinmotorok alkalmasak az eN 228 és
EN 15376 európai szabványoknak megfelelő,
e1
0 típusú (10% etanolt tartalmazó) benzines
bioüzemanyagokkal való működésre.
Az E85 típusú (max. 85% etanolt tartalmazó)
üzemanyagok kizárólag az ilyen típusú
üzemanyagokkal való üzemelésre forgalomba
hozott gépjárművekhez (BioFlex gépjárművek)
használhatók. Az etanol minőségének meg kell
felelnie az EN 15293 európai szabványnak.
Dízelmotorokhoz
használható üzemanyagok
A dízelmotorokhoz a jelenlegi, ill. jövőbeni
európai szabványoknak eleget tevő,
töltőállomásokon kapható bioüzemanyagok is
használhatók:
-
a
z EN 590 szabványnak megfelelő gázolaj
és az EN 14214 szabványnak eleget tevő
bioüzemanyag keveréke,
-
a
z EN 16734 szabványnak megfelelő
gázolaj és az EN 14214 szabványnak
eleget tevő bioüzemanyag keveréke
(megengedett zsírsav-metilészter tartalom:
0 -10 %) ,
-
a
z EN 15940 szabványnak megfelelő
paraffinos gázolaj és az EN 14214
szabványnak eleget tevő bioüzemanyag
keveréke (megengedett zsírsav-metilészter
tartalom: 0 -7%). Dízelmotorjához az EN 16709 szabványnak
megfelelő B20 vagy B30 üzemanyag is
használható. Ilyenkor azonban - ha csak
ritkán fordul is elő - szigorúan be kell tartani
a fokozott használatra vonatkozó különleges
karbantartási feltételeket. Bővebb infomációért
forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Minden más (bio)üzemanyag (tiszta vagy
hígított növényi vagy állati eredetű olaj,
háztartási tüzelőolaj stb.) használata
szigorúan tilos, mivel fennáll a motor és
az üzemanyagrendszer károsodásának a
veszélye.
Kizárólag a B715000 szabványnak megfelelő,
dízelmotorokhoz való üzemanyag-adalékok
használata megengedett.
Gyakorlati tudnivalók
Page 205 of 364

203
508_hu_Chap07_info-pratiques_ed01-2016

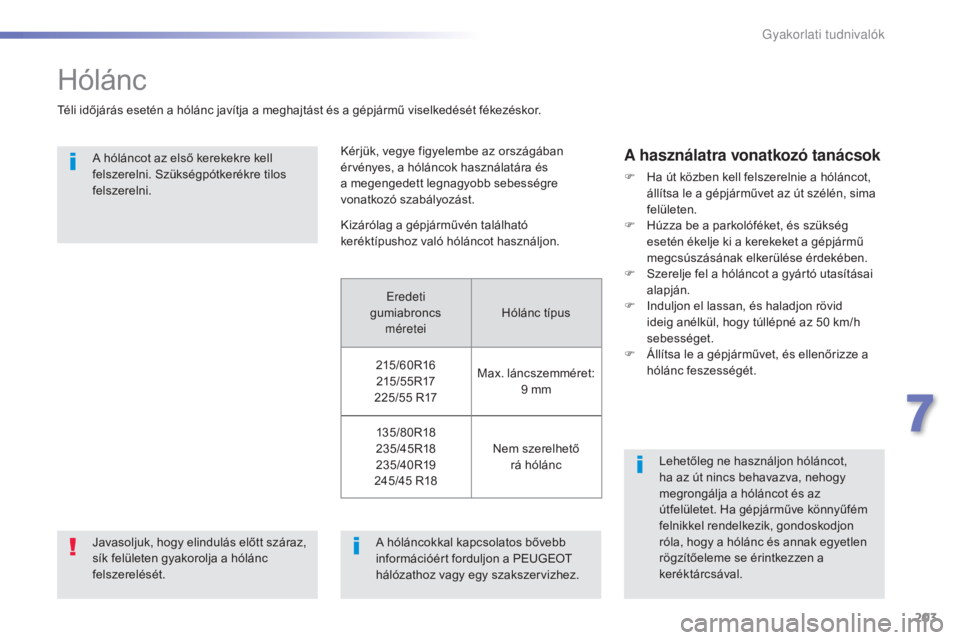

Hólánc
Téli időjárás esetén a hólánc javítja a meghajtást és a gépjármű viselkedését fékezéskor.A hóláncot az első kerekekre kell
felszerelni. Szükségpótkerékre tilos
felszerelni. Kizárólag a gépjárművén található
keréktípushoz való hóláncot használjon.
A használatra vonatkozó tanácsok
F Ha út közben kell felszerelnie a hóláncot, állítsa le a gépjárművet az út szélén, sima
felületen.
F
H
úzza be a parkolóféket, és szükség
esetén ékelje ki a kerekeket a gépjármű
megcsúszásának elkerülése érdekében.
F
S
zerelje fel a hóláncot a gyártó utasításai
alapján.
F
I
nduljon el lassan, és haladjon rövid
ideig anélkül, hogy túllépné az 50 km/h
sebességet.
F
Á
llítsa le a gépjárművet, és ellenőrizze a
hólánc feszességét.
Lehetőleg ne használjon hóláncot,
ha az út nincs behavazva, nehogy
megrongálja a hóláncot és az
útfelületet. Ha gépjárműve könnyűfém
felnikkel rendelkezik, gondoskodjon
róla, hogy a hólánc és annak egyetlen
rögzítőeleme se érintkezzen a
keréktárcsával.
A hóláncokkal kapcsolatos bővebb
információért forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez.
Javasoljuk, hogy elindulás előtt száraz,
sík felületen gyakorolja a hólánc
felszerelését. Kérjük, vegye figyelembe az országában
érvényes, a hóláncok használatára és
a megengedett legnagyobb sebességre
vonatkozó szabályozást.
ere
deti
gumiabroncs
méretei Hólánc típus
215/60R16 215 / 5 5 R17
225/55 R17 Max. láncszemméret:
9 mm
13 5 /8 0 R18
235/45R18
235/40R19
245/45 R18 Nem szerelhető
rá hólánc
7
Gyakorlati tudnivalók
Page 206 of 364

204
508_hu_Chap07_info-pratiques_ed01-2016

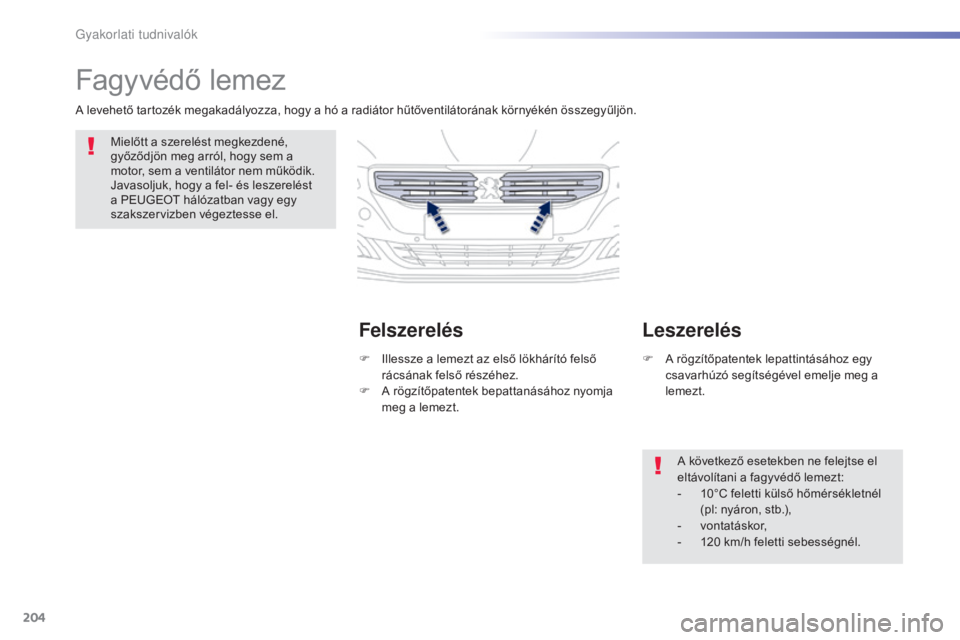

Fagyvédő lemez
Mielőtt a szerelést megkezdené,
győződjön meg arról, hogy sem a
motor, sem a ventilátor nem működik.
Javasoljuk, hogy a fel- és leszerelést
a PEUGEOT hálózatban vagy egy
szakszervizben végeztesse el.A következő esetekben ne felejtse el
eltávolítani a fagyvédő lemezt:
-
1
0°C feletti külső hőmérsékletnél
(pl: nyáron, stb.),
-
v
ontatáskor,
-
1
20 km/h feletti sebességnél.
A levehető tartozék megakadályozza, hogy a hó a radiátor hűtőventilátorának környékén összegyűljön.
Felszerelés
F Illessze a lemezt az első lökhárító felső
rácsának felső részéhez.
F
A r
ögzítőpatentek bepattanásához nyomja
meg a lemezt.
Leszerelés
F A rögzítőpatentek lepattintásához egy csavarhúzó segítségével emelje meg a
lemezt.
Gyakorlati tudnivalók
Page 207 of 364

205
508_hu_Chap07_info-pratiques_ed01-2016

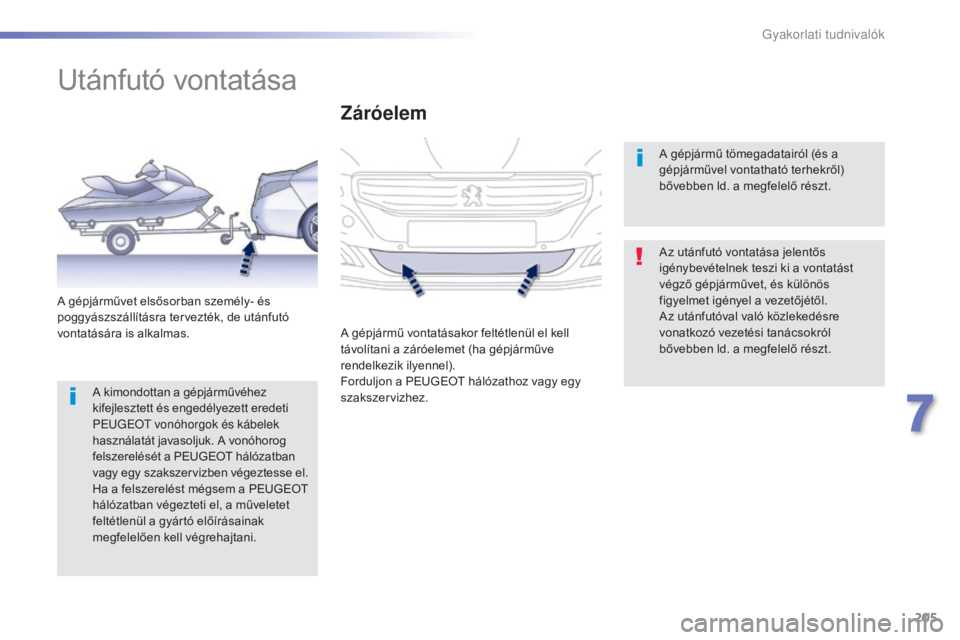

Utánfutó vontatása
Az utánfutó vontatása jelentős
igénybevételnek teszi ki a vontatást
végző gépjárművet, és különös
figyelmet igényel a vezetőjétől.
Az utánfutóval való közlekedésre
vonatkozó vezetési tanácsokról
bővebben ld. a megfelelő részt.
A gépjárművet elsősorban személy- és
poggyászszállításra tervezték, de utánfutó
vontatására is alkalmas.
Záróelem
A gépjármű vontatásakor feltétlenül el kell
távolítani a záróelemet (ha gépjárműve
rendelkezik ilyennel).
Forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez. A gépjármű tömegadatairól (és a
gépjárművel vontatható terhekről)
bővebben ld. a megfelelő részt.
A kimondottan a gépjárművéhez
kifejlesztett és engedélyezett eredeti
P
e
uge
Ot v
onóhorgok és kábelek
használatát javasoljuk. A vonóhorog
felszerelését a PEUGEOT hálózatban
vagy egy szakszervizben végeztesse el.
Ha a felszerelést mégsem a PEUGEOT
hálózatban végezteti el, a műveletet
feltétlenül a gyártó előírásainak
megfelelően kell végrehajtani.
7
Gyakorlati tudnivalók
Page 208 of 364

206
508_hu_Chap07_info-pratiques_ed01-2016

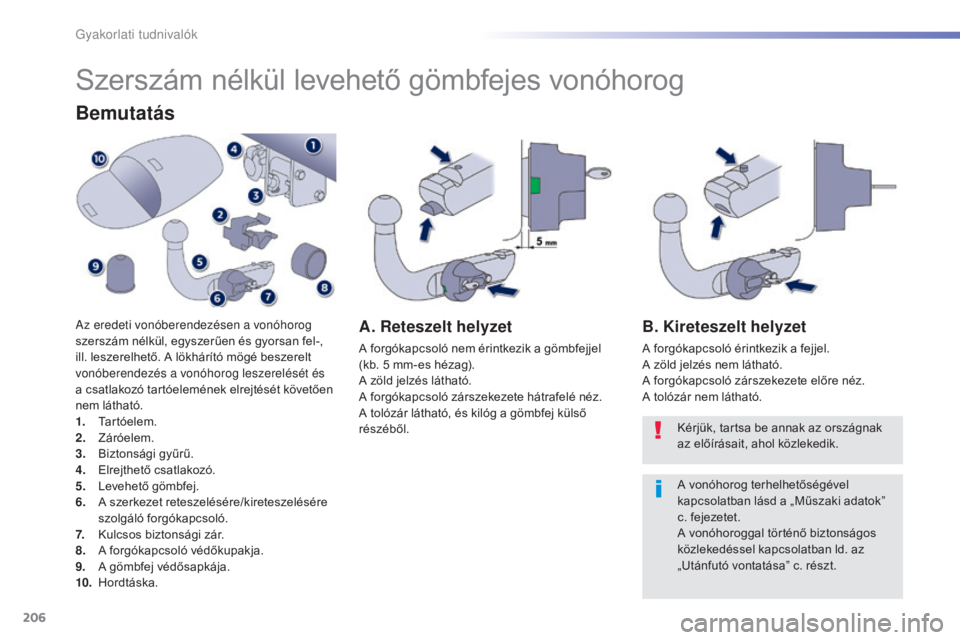

Szerszám nélkül levehető gömbfejes vonóhorog
Bemutatás
Az eredeti vonóberendezésen a vonóhorog
szerszám nélkül, egyszerűen és gyorsan fel-,
ill. leszerelhető. A lökhárító mögé beszerelt
vonóberendezés a vonóhorog leszerelését és
a csatlakozó tartóelemének elrejtését követően
nem látható.
1.
T
artóelem.
2.
Z
áróelem.
3.
B
iztonsági gyűrű.
4.
E
lrejthető csatlakozó.
5.
L
evehető gömbfej.
6.
A
szerkezet reteszelésére/kireteszelésére
szolgáló forgókapcsoló.
7.
K
ulcsos biztonsági zár.
8.
A f
orgókapcsoló védőkupakja.
9.
A g
ömbfej védősapkája.
10.
H
ordtáska.A. Reteszelt helyzet
A forgókapcsoló nem érintkezik a gömbfejjel
(kb. 5 mm-es hézag).
A zöld jelzés látható.
A forgókapcsoló zárszekezete hátrafelé néz.
A tolózár látható, és kilóg a gömbfej külső
részéből.
B. Kireteszelt helyzet
A forgókapcsoló érintkezik a fejjel.
A zöld jelzés nem látható.
A forgókapcsoló zárszekezete előre néz.
A tolózár nem látható. Kérjük, tartsa be annak az országnak
az előírásait, ahol közlekedik.
A vonóhorog terhelhetőségével
kapcsolatban lásd a „Műszaki adatok”
c. fejezetet.
A vonóhoroggal történő biztonságos
közlekedéssel kapcsolatban ld. az
„Utánfutó vontatása” c. részt.
Gyakorlati tudnivalók
Page 209 of 364

207
508_hu_Chap07_info-pratiques_ed01-2016

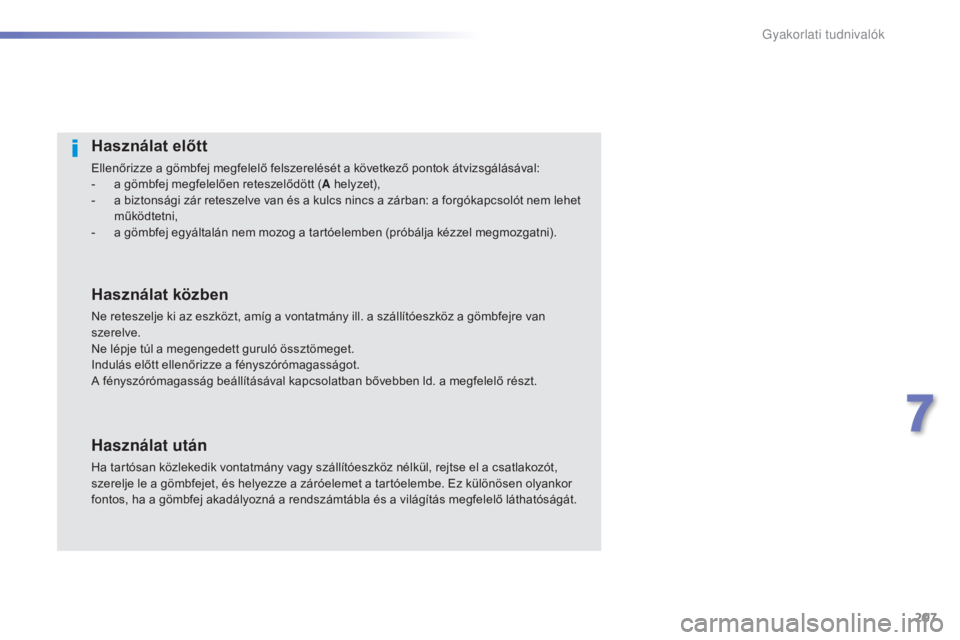

Használat előtt
Ellenőrizze a gömbfej megfelelő felszerelését a következő pontok átvizsgálásával:
- a g ömbfej megfelelően reteszelődött ( A helyzet),
-
a b
iztonsági zár reteszelve van és a kulcs nincs a zárban: a forgókapcsolót nem lehet
működtetni,
-
a g
ömbfej egyáltalán nem mozog a tartóelemben (próbálja kézzel megmozgatni).
Használat közben
Ne reteszelje ki az eszközt, amíg a vontatmány ill. a szállítóeszköz a gömbfejre van
szerelve.
Ne lépje túl a megengedett guruló össztömeget.
Indulás előtt ellenőrizze a fényszórómagasságot.
A fényszórómagasság beállításával kapcsolatban bővebben ld. a megfelelő részt.
Használat után
Ha tartósan közlekedik vontatmány vagy szállítóeszköz nélkül, rejtse el a csatlakozót,
szerelje le a gömbfejet, és helyezze a záróelemet a tartóelembe. Ez különösen olyankor
fontos, ha a gömbfej akadályozná a rendszámtábla és a világítás megfelelő láthatóságát.
7
Gyakorlati tudnivalók
Page 210 of 364

208
508_hu_Chap07_info-pratiques_ed01-2016
A gömbfej felszerelése
Távolítsa el a záróelemet a tartóelemből,
és ellenőrizze a rögzítőrendszer állapotát.
Szükség esetén tisztítsa meg a tartóelemet egy
kefével vagy egy tiszta ronggyal.Két kézzel fogja meg a gömbfejet, helyezze
a végét a tartóelembe, majd a reteszelődés
ellenőrzése érdekében erőteljesen nyomja
lefelé a gömb felőli oldalon.Ellenőrizze a gömbfej megfelelő reteszelődését
(
A helyzet).
A gömbfej rögzítő-mechanizmusának
reteszeléséhez fordítsa el a kulcsot az
óramutató járásával ellentétes irányba.
A kulcsot mindig vegye ki és tartsa biztonságos
helyen.
Ha a kulcsot nem lehet elfordítani,
ill. kivenni, a gömbfej rögzítése nem
megfelelő. Kezdje elölről a műveletet.
Ha a reteszelés valamelyik feltétele
nem teljesül, kezdje elölről a műveletet.
Ha a jelzés piros marad, ne használja
a vonóberendezést, és forduljon
a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Vegye ki a gömbfejet a táskából.
Távolítsa el a gömbfej védősapkáját, ill. a
forgókapcsoló védőkupakját.
Tegye a záróelemet, a védősapkát és a
kupakot a táskába.
Ellenőrizze, hogy a gömbfej kireteszelt
állapotban van-e (
B helyzet). Ha nem,
tegye a kulcsot a zárba, és a szerkezet
kireteszeléséhez fordítsa el az óramutató
járásával megegyező irányba. Ezután nyomja
be a forgókapcsolót, és fordítsa el az óramutató
járásával megegyező irányba ütközésig. A forgókapcsoló egy kattanással
automatikusan elfordul az óramutató járásával
ellentétes irányba. Vigyázzon, nehogy
megsérüljön a keze.
gyakorlati tudnivalók
