219
508_hu_Chap07_info-pratiques_ed01-2016

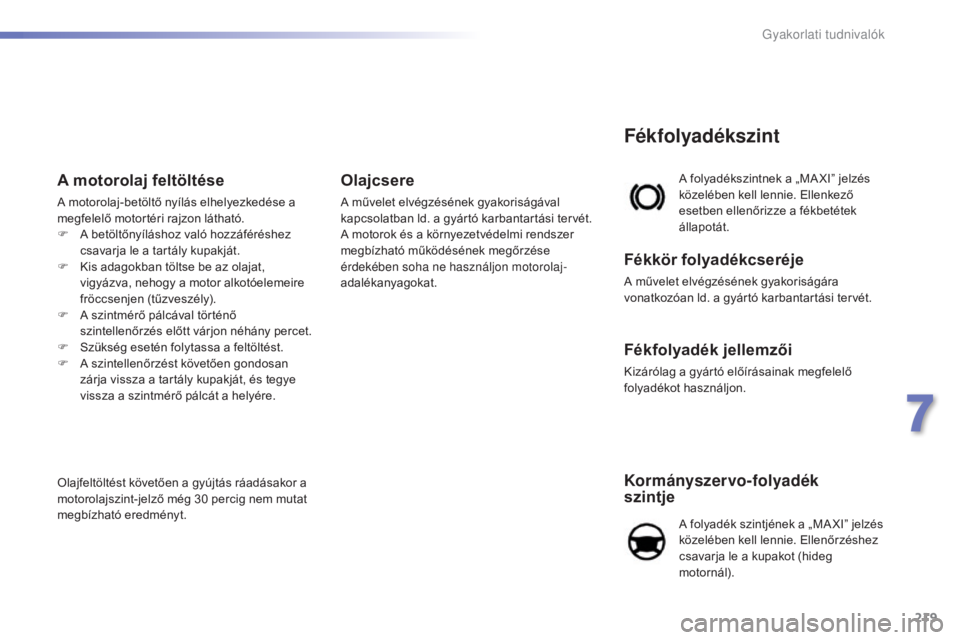

Kormányszervo-folyadék
szintje
A folyadék szintjének a „MA XI” jelzés
közelében kell lennie. Ellenőrzéshez
csavarja le a kupakot (hideg
motornál). A folyadékszintnek a „MA XI” jelzés
közelében kell lennie. Ellenkező
esetben ellenőrizze a fékbetétek
állapotát.
Fékfolyadékszint
Fékkör folyadékcseréje
A művelet elvégzésének gyakoriságára
vonatkozóan ld. a gyártó karbantartási tervét.
Fékfolyadék jellemzői
Kizárólag a gyártó előírásainak megfelelő
folyadékot használjon.
A motorolaj feltöltése
A motorolaj-betöltő nyílás elhelyezkedése a
megfelelő motortéri rajzon látható.
F
A b
etöltőnyíláshoz való hozzáféréshez
csavarja le a tartály kupakját.
F

K
is adagokban töltse be az olajat,
vigyázva, nehogy a motor alkotóelemeire
fröccsenjen (tűzveszély).
F

A s
zintmérő pálcával történő
szintellenőrzés előtt várjon néhány percet.
F

S
zükség esetén folytassa a feltöltést.
F

A s
zintellenőrzést követően gondosan
zárja vissza a tartály kupakját, és tegye
vissza a szintmérő pálcát a helyére.
Olajfeltöltést követően a gyújtás ráadásakor a
motorolajszint-jelző még 30 percig nem mutat
megbízható eredményt.
Olajcsere
A művelet elvégzésének gyakoriságával
kapcsolatban ld. a gyártó karbantartási tervét.
A motorok és a környezetvédelmi rendszer
megbízható működésének megőrzése
érdekében soha ne használjon motorolaj-
adalékanyagokat.
7
Gyakorlati tudnivalók

220
508_hu_Chap07_info-pratiques_ed01-2016

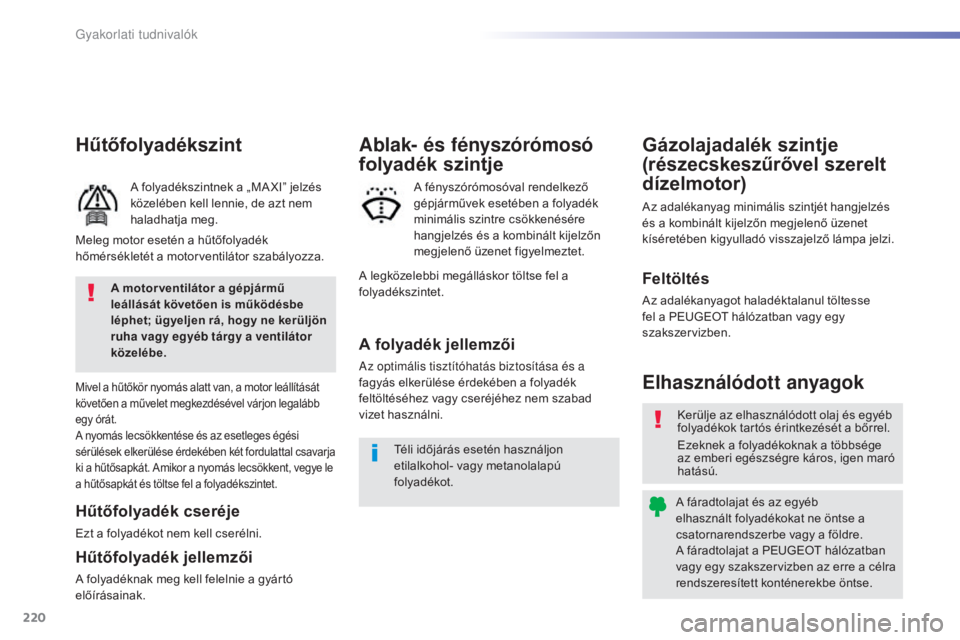

Hűtőfolyadékszint
A folyadékszintnek a „MA XI” jelzés
közelében kell lennie, de azt nem
haladhatja meg.
Mivel a hűtőkör nyomás alatt van, a motor leállítását
követően a művelet megkezdésével várjon legalább
egy órát.
A nyomás lecsökkentése és az esetleges égési
sérülések elkerülése érdekében két fordulattal csavarja
ki a hűtősapkát. Amikor a nyomás lecsökkent, vegye le
a hűtősapkát és töltse fel a folyadékszintet.
Hűtőfolyadék cseréje
Ezt a folyadékot nem kell cserélni.
Hűtőfolyadék jellemzői
A folyadéknak meg kell felelnie a gyártó
előírásainak.
A folyadék jellemzői
Az optimális tisztítóhatás biztosítása és a
fagyás elkerülése érdekében a folyadék
feltöltéséhez vagy cseréjéhez nem szabad
vizet használni.
Ablak- és fényszórómosó
folyadék szintje
A fényszórómosóval rendelkező
gépjárművek esetében a folyadék
minimális szintre csökkenésére
hangjelzés és a kombinált kijelzőn
megjelenő üzenet figyelmeztet.Kerülje az elhasználódott olaj és egyéb
folyadékok tartós érintkezését a bőrrel.
Ezeknek a folyadékoknak a többsége
az emberi egészségre káros, igen maró
hatású.
A fáradtolajat és az egyéb
elhasznált folyadékokat ne öntse a
csatornarendszerbe vagy a földre.
A fáradtolajat a PEUGEOT hálózatban
vagy egy szakszervizben az erre a célra
rendszeresített konténerekbe öntse.
Elhasználódott anyagok
Az adalékanyag minimális szintjét hangjelzés
és a kombinált kijelzőn megjelenő üzenet
kíséretében kigyulladó visszajelző lámpa jelzi.
Gázolajadalék szintje
(részecskeszűrővel szerelt
dízelmotor)
Meleg motor esetén a hűtőfolyadék
hőmérsékletét a motorventilátor szabályozza. A legközelebbi megálláskor töltse fel a
folyadékszintet.
Téli időjárás esetén használjon
etilalkohol- vagy metanolalapú
folyadékot.
A motor ventilátor a gépjármű
leállását követően is működésbe
léphet; ügyeljen rá, hogy ne kerüljön
ruha vagy egyéb tárgy a ventilátor
közelébe.
Feltöltés
Az adalékanyagot haladéktalanul töltesse
fel a PEUGEOT hálózatban vagy egy
szakszervizben.
gyakorlati tudnivalók

221
508_hu_Chap07_info-pratiques_ed01-2016

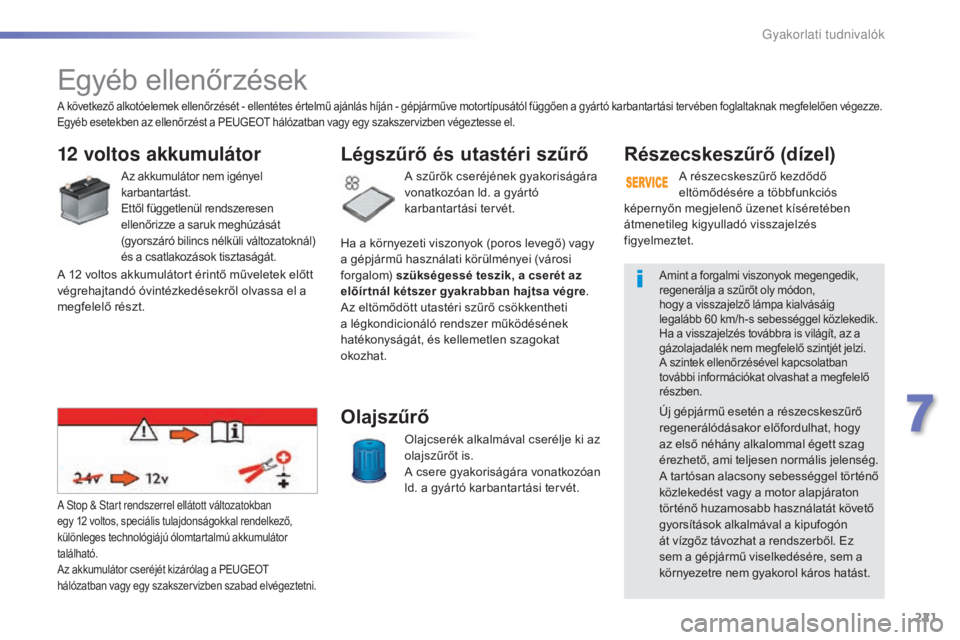

Egyéb ellenőrzések
12 voltos akkumulátor
Az akkumulátor nem igényel
karbantartást.
Ettől függetlenül rendszeresen
ellenőrizze a saruk meghúzását
(gyorszáró bilincs nélküli változatoknál)
és a csatlakozások tisztaságát.A szűrők cseréjének gyakoriságára
vonatkozóan ld. a gyártó
karbantartási tervét.
Légszűrő és utastéri szűrő
Olajcserék alkalmával cserélje ki az
olajszűrőt is.
A csere gyakoriságára vonatkozóan
ld. a gyártó karbantartási tervét.
Olajszűrő
A Stop & Start rendszerrel ellátott változatokban
egy 12 voltos, speciális tulajdonságokkal rendelkező,
különleges technológiájú ólomtartalmú akkumulátor
található.
Az akkumulátor cseréjét kizárólag a PEUGEOT
hálózatban vagy egy szakszervizben szabad elvégeztetni.
Részecskeszűrő (dízel)
A részecskeszűrő kezdődő
eltömődésére a többfunkciós
Amint a forgalmi viszonyok megengedik,
regenerálja a szűrőt oly módon,
hogy a visszajelző lámpa kialvásáig
legalább
60 km/h-s sebességgel közlekedik.
Ha a visszajelzés továbbra is világít, az a
gázolajadalék nem megfelelő szintjét jelzi.
A szintek ellenőrzésével kapcsolatban
további információkat olvashat a megfelelő
részben.
Új gépjármű esetén a részecskeszűrő
regenerálódásakor előfordulhat, hogy
az első néhány alkalommal égett szag
érezhető, ami teljesen normális jelenség.
A tartósan alacsony sebességgel történő
közlekedést vagy a motor alapjáraton
történő huzamosabb használatát követő
gyorsítások alkalmával a kipufogón
át vízgőz távozhat a rendszerből. Ez
sem a gépjármű viselkedésére, sem a
környezetre nem gyakorol káros hatást.
A következő alkotóelemek ellenőrzését - ellentétes értelmű ajánlás híján - gépjárműve motortípusától függően a gyártó karbantartási tervében foglaltaknak megfelelően végezze.
Egyéb esetekben az ellenőrzést a PEUGEOT hálózatban vagy egy szakszervizben végeztesse el.
A 12 voltos akkumulátort érintő műveletek előtt
végrehajtandó óvintézkedésekről olvassa el a
megfelelő részt. Ha a környezeti viszonyok (poros levegő) vagy
a gépjármű használati körülményei (városi
forgalom)
szükségessé teszik, a cserét az
előír tnál kétszer gyakrabban hajtsa végre .
Az eltömődött utastéri szűrő csökkentheti
a légkondicionáló rendszer működésének
hatékonyságát, és kellemetlen szagokat
okozhat. képernyőn megjelenő üzenet kíséretében
átmenetileg kigyulladó visszajelzés
figyelmeztet.
7
Gyakorlati tudnivalók

222
508_hu_Chap07_info-pratiques_ed01-2016

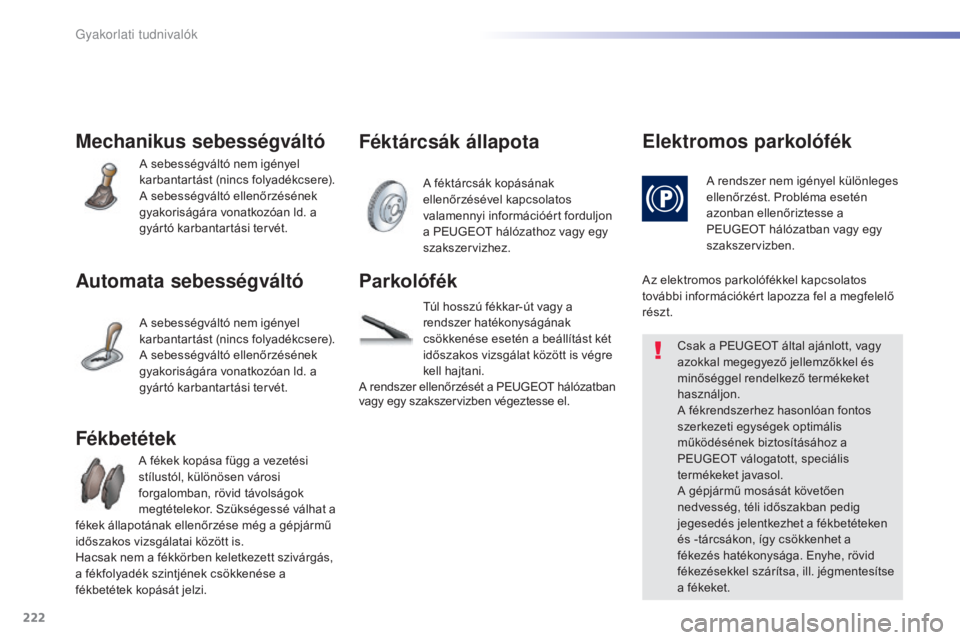

Mechanikus sebességváltó
A sebességváltó nem igényel
karbantartást (nincs folyadékcsere).
A sebességváltó ellenőrzésének
gyakoriságára vonatkozóan ld. a
gyártó karbantartási tervét.
Automata sebességváltó
A sebességváltó nem igényel
karbantartást (nincs folyadékcsere).
A sebességváltó ellenőrzésének
gyakoriságára vonatkozóan ld. a
gyártó karbantartási tervét.
A fékek kopása függ a vezetési
stílustól, különösen városi
forgalomban, rövid távolságok
megtételekor. Szükségessé válhat a
fékek állapotának ellenőrzése még a gépjármű
időszakos vizsgálatai között is.
Hacsak nem a fékkörben keletkezett szivárgás,
a fékfolyadék szintjének csökkenése a
fékbetétek kopását jelzi.
Fékbetétek
A féktárcsák kopásának
ellenőrzésével kapcsolatos
valamennyi információért forduljon
a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Féktárcsák állapota Elektromos parkolófék
A rendszer nem igényel különleges
ellenőrzést. Probléma esetén
azonban ellenőriztesse a
PEUGEOT hálózatban vagy egy
szakszervizben.
Csak a PEUGEOT által ajánlott, vagy
azokkal megegyező jellemzőkkel és
minőséggel rendelkező termékeket
használjon.
A fékrendszerhez hasonlóan fontos
szerkezeti egységek optimális
működésének biztosításához a
PEUGEOT válogatott, speciális
termékeket javasol.
A gépjármű mosását követően
nedvesség, téli időszakban pedig
jegesedés jelentkezhet a fékbetéteken
és -tárcsákon, így csökkenhet a
fékezés hatékonysága. Enyhe, rövid
fékezésekkel szárítsa, ill. jégmentesítse
a fékeket.
Parkolófék
Túl hosszú fékkar-út vagy a
rendszer hatékonyságának
csökkenése esetén a beállítást két
időszakos vizsgálat között is végre
kell hajtani.
A rendszer ellenőrzését a PEUGEOT hálózatban
vagy egy szakszervizben végeztesse el. Az elektromos parkolófékkel kapcsolatos
további információkért lapozza fel a megfelelő
részt.
Gyakorlati tudnivalók

223
508_hu_Chap07_info-pratiques_ed01-2016

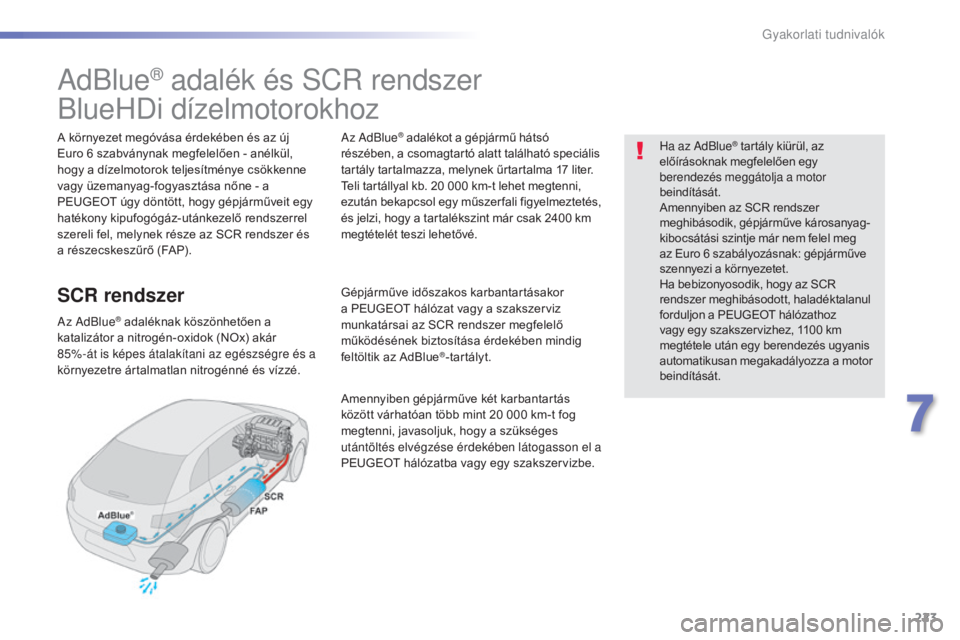

AdBlue® adalék és SCR rendszer
BlueHDi dízelmotorokhoz
A környezet megóvása érdekében és az új
Euro 6 szabványnak megfelelően - anélkül,
hogy a dízelmotorok teljesítménye csökkenne
vagy üzemanyag-fogyasztása nőne - a
PEUGEOT úgy döntött, hogy gépjárműveit egy
hatékony kipufogógáz-utánkezelő rendszerrel
szereli fel, melynek része az SCR rendszer és
a részecskeszűrő (FAP).
SCR rendszer
Az AdBlue® adaléknak köszönhetően a
katalizátor a nitrogén-oxidok (NOx) akár
85%-át is képes átalakítani az egészségre és a
környezetre ártalmatlan nitrogénné és vízzé. Az AdBlue
® adalékot a gépjármű hátsó
részében, a csomagtartó alatt található speciális
tartály tartalmazza, melynek űrtartalma 17 liter.
Teli tartállyal kb. 20 000 km-t lehet megtenni,
ezután bekapcsol egy műszer fali figyelmeztetés,
és jelzi, hogy a tartalékszint már csak 2400 km
megtételét teszi lehetővé.
Gépjárműve időszakos karbantartásakor
a PEUGEOT hálózat vagy a szakszerviz
munkatársai az SCR rendszer megfelelő
működésének biztosítása érdekében mindig
feltöltik az AdBlue
®-tartályt.
Amennyiben gépjárműve két karbantartás
között várhatóan több mint 20 000 km-t fog
megtenni, javasoljuk, hogy a szükséges
utántöltés elvégzése érdekében látogasson el a
PEUGEOT hálózatba vagy egy szakszervizbe. Ha az AdBlue
® tartály kiürül, az
előírásoknak megfelelően egy
berendezés meggátolja a motor
beindítását.
Amennyiben az SCR rendszer
meghibásodik, gépjárműve károsanyag-
kibocsátási szintje már nem felel meg
az Euro 6 szabályozásnak: gépjárműve
szennyezi a környezetet.
Ha bebizonyosodik, hogy az SCR
rendszer meghibásodott, haladéktalanul
forduljon a PEUGEOT hálózathoz
vagy egy szakszervizhez, 1100 km
megtétele után egy berendezés ugyanis
automatikusan megakadályozza a motor
beindítását.
7
gyakorlati tudnivalók

224
508_hu_Chap07_info-pratiques_ed01-2016

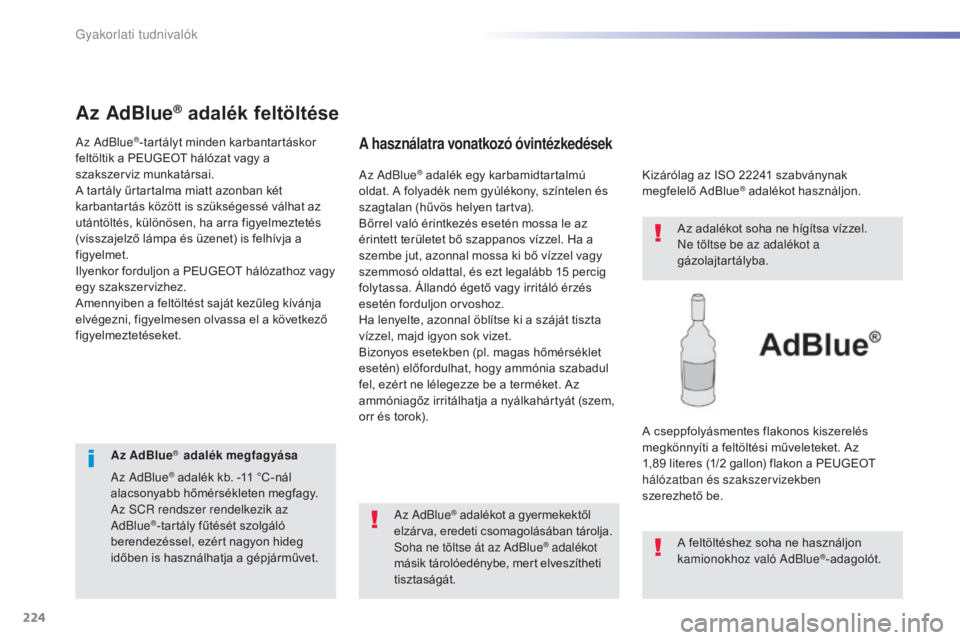

Az AdBlue® adalék feltöltése
Az AdBlue®-tartályt minden karbantartáskor
feltöltik a PEUGEOT hálózat vagy a
szakszerviz munkatársai.
A tartály űrtartalma miatt azonban két
karbantartás között is szükségessé válhat az
utántöltés, különösen, ha arra figyelmeztetés
(visszajelző lámpa és üzenet) is felhívja a
figyelmet.
Ilyenkor forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez.
Amennyiben a feltöltést saját kezűleg kívánja
elvégezni, figyelmesen olvassa el a következő
figyelmeztetéseket.A használatra vonatkozó óvintézkedések
Az AdBlue® adalékot a gyermekektől
elzárva, eredeti csomagolásában tárolja.
Soha ne töltse át az AdBlue
® adalékot
másik tárolóedénybe, mert elveszítheti
tisztaságát. Kizárólag az ISO 22241 szabványnak
megfelelő AdBlue
® adalékot használjon.
Az AdBlue
® adalék egy karbamidtartalmú
oldat. A folyadék nem gyúlékony, színtelen és
szagtalan (hűvös helyen tartva).
Bőrrel való érintkezés esetén mossa le az
érintett területet bő szappanos vízzel. Ha a
szembe jut, azonnal mossa ki bő vízzel vagy
szemmosó oldattal, és ezt legalább 15 percig
folytassa. Állandó égető vagy irritáló érzés
esetén forduljon orvoshoz.
Ha lenyelte, azonnal öblítse ki a száját tiszta
vízzel, majd igyon sok vizet.
Bizonyos esetekben (pl. magas hőmérséklet
esetén) előfordulhat, hogy ammónia szabadul
fel, ezért ne lélegezze be a terméket. Az
ammóniagőz irritálhatja a nyálkahártyát (szem,
orr és torok). Az adalékot soha ne hígítsa vízzel.
Ne töltse be az adalékot a
gázolajtartályba.
A cseppfolyásmentes flakonos kiszerelés
megkönnyíti a feltöltési műveleteket. Az
1,89 literes (1/2 gallon) flakon a PEUGEOT
hálózatban és szakszervizekben
szerezhető
b

e.
A feltöltéshez soha ne használjon
kamionokhoz való AdBlue
®-adagolót.
Az AdBlue
® adalék megfagyása
Az AdBlue
® adalék kb. -11 °C-nál
alacsonyabb hőmérsékleten megfagy.
Az SCR rendszer rendelkezik az
AdBlue
®-tartály fűtését szolgáló
berendezéssel, ezért nagyon hideg
időben is használhatja a gépjárművet.
Gyakorlati tudnivalók

225
508_hu_Chap07_info-pratiques_ed01-2016

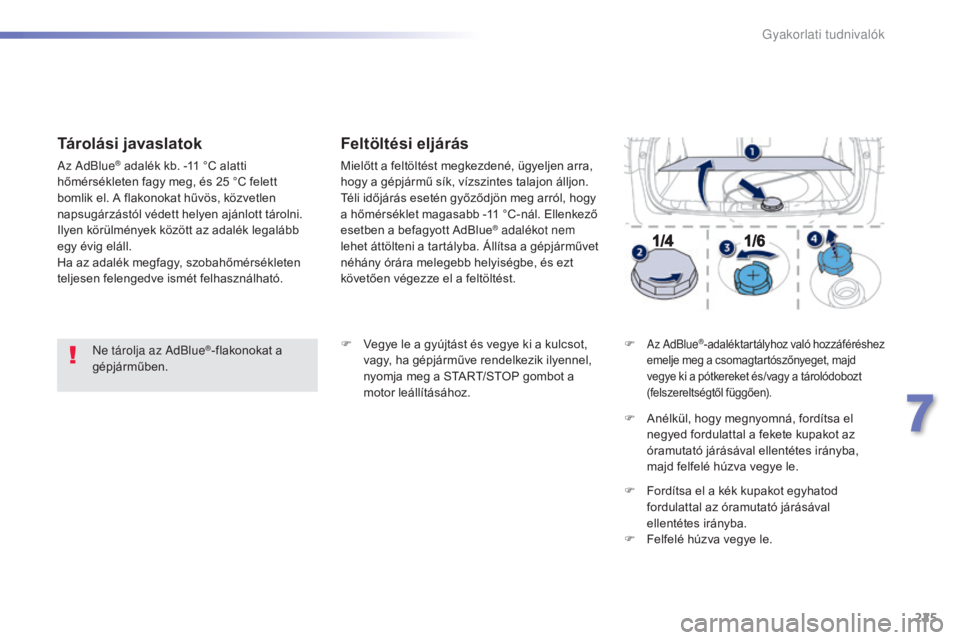

Ne tárolja az AdBlue®-flakonokat a
gépjárműben.
Tárolási javaslatok
Az AdBlue® adalék kb. -11 °C alatti
hőmérsékleten fagy meg, és 25 °C felett
bomlik el. A flakonokat hűvös, közvetlen
napsugárzástól védett helyen ajánlott tárolni.
Ilyen körülmények között az adalék legalább
egy évig eláll.
Ha az adalék megfagy, szobahőmérsékleten
teljesen felengedve ismét felhasználható.
Feltöltési eljárás
Mielőtt a feltöltést megkezdené, ügyeljen arra,
hogy a gépjármű sík, vízszintes talajon álljon.
Téli időjárás esetén győződjön meg arról, hogy
a hőmérséklet magasabb -11 °C-nál. Ellenkező
esetben a befagyott AdBlue
® adalékot nem
lehet áttölteni a tartályba. Állítsa a gépjárművet
néhány órára melegebb helyiségbe, és ezt
követően végezze el a feltöltést.
F

V

egye le a gyújtást és vegye ki a kulcsot,
vagy, ha gépjárműve rendelkezik ilyennel,
nyomja meg a START/STOP gombot a
motor leállításához. F

Az AdBlue®-adaléktartályhoz való hozzáféréshez
emelje meg a csomagtartószőnyeget, majd
vegye ki a pótkereket és/vagy a tárolódobozt
(felszereltségtől függően).
F Anélkül, hogy megnyomná, fordítsa el negyed fordulattal a fekete kupakot az
óramutató járásával ellentétes irányba,
majd felfelé húzva vegye le.
F

F
ordítsa el a kék kupakot egyhatod
fordulattal az óramutató járásával
ellentétes irányba.
F

F
elfelé húzva vegye le.
7
gyakorlati tudnivalók

226
508_hu_Chap07_info-pratiques_ed01-2016

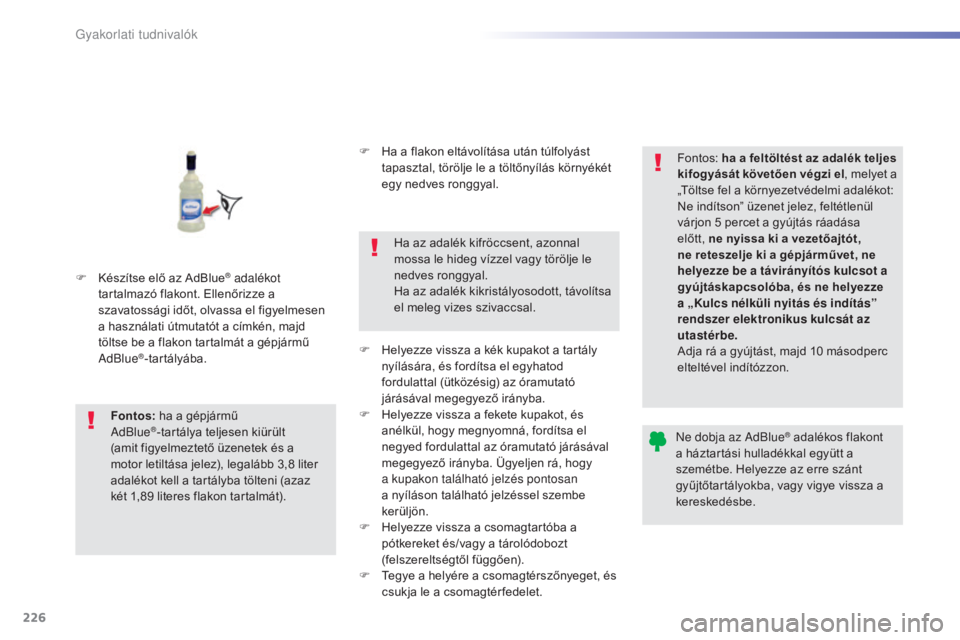

F Készítse elő az AdBlue® adalékot
tartalmazó flakont. Ellenőrizze a
szavatossági időt, olvassa el figyelmesen
a használati útmutatót a címkén, majd
töltse be a flakon tartalmát a gépjármű
AdBlue
®-tartályába.
Fontos: ha a gépjármű
AdBlue
®-tartálya teljesen kiürült
(amit

figyelmeztető üzenetek és a
motor letiltása jelez), legalább 3,8 liter
adalékot kell a tartályba tölteni (azaz
két

1,89 literes flakon tartalmát). F

H
a a flakon eltávolítása után túlfolyást
tapasztal, törölje le a töltőnyílás környékét
egy nedves ronggyal.
Ha az adalék kifröccsent, azonnal
mossa le hideg vízzel vagy törölje le
nedves ronggyal.
Ha az adalék kikristályosodott, távolítsa
el meleg vizes szivaccsal.
F
H
elyezze vissza a kék kupakot a tartály
nyílására, és fordítsa el egyhatod
fordulattal (ütközésig) az óramutató
járásával megegyező irányba.
F
H
elyezze vissza a fekete kupakot, és
anélkül, hogy megnyomná, fordítsa el
negyed fordulattal az óramutató járásával
megegyező irányba. Ügyeljen rá, hogy
a kupakon található jelzés pontosan
a nyíláson található jelzéssel szembe
kerüljön.
F

H
elyezze vissza a csomagtartóba a
pótkereket és/vagy a tárolódobozt
(felszereltségtől függően).
F

T
egye a helyére a csomagtérszőnyeget, és
csukja le a csomagtér fedelet. Fontos:
ha a feltöltést az adalék teljes
kifogyását követően végzi el , melyet a
„Töltse fel a környezetvédelmi adalékot:
Ne indítson” üzenet jelez, feltétlenül
várjon 5 percet a gyújtás ráadása
előtt, ne nyissa ki a vezetőajtót,
ne reteszelje ki a gépjárművet, ne
helyezze be a távirányítós kulcsot a
gyújtáskapcsolóba, és ne helyezze
a „Kulcs nélküli nyitás és indítás”
rendszer elektronikus kulcsát az
utastérbe.
Adja rá a gyújtást, majd 10 másodperc
elteltével indítózzon.
Ne dobja az AdBlue® adalékos flakont
a háztartási hulladékkal együtt a
szemétbe. Helyezze az erre szánt
gyűjtőtartályokba, vagy vigye vissza a
kereskedésbe.
gyakorlati tudnivalók

227
508_hu_Chap08_en-cas-de-pannes_ed01-2016

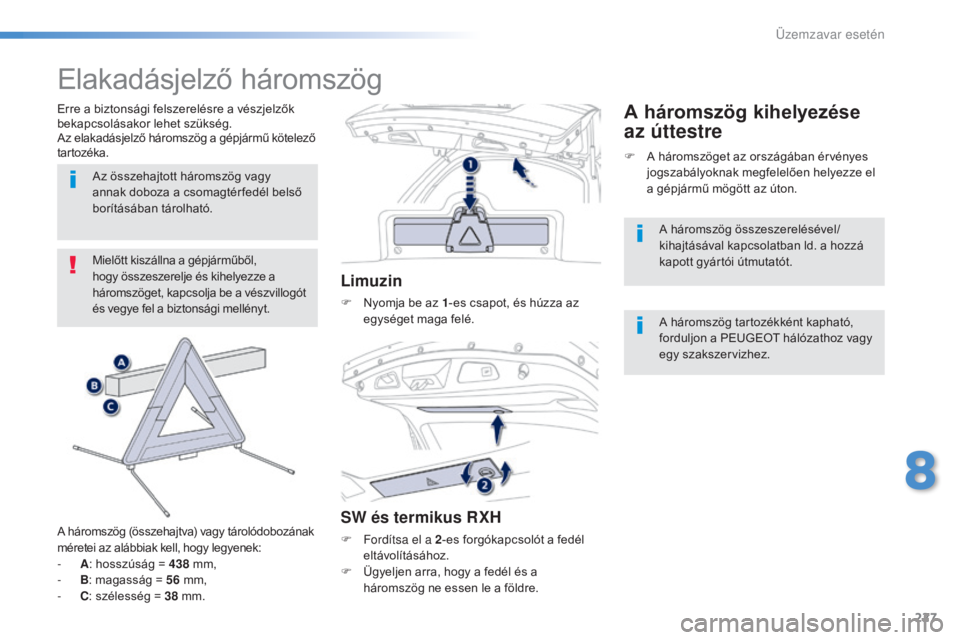

Elakadásjelző háromszög
Mielőtt kiszállna a gépjárműből,
hogy összeszerelje és kihelyezze a
háromszöget, kapcsolja be a vészvillogót
és vegye fel a biztonsági mellényt.
A háromszög (összehajtva) vagy tárolódobozának
méretei az alábbiak kell, hogy legyenek:
-

A : h

osszúság = 438 mm,
-

B : m

agasság = 56 mm,
-

C : s

zélesség = 38 mm.
Limuzin
F Nyomja be az 1 -es csapot, és húzza az
egységet maga felé.
SW és termikus RXH
F Fordítsa el a 2 -es forgókapcsolót a fedél
eltávolításához.
F

Ü
gyeljen arra, hogy a fedél és a
háromszög ne essen le a földre. F

A h
áromszöget az országában érvényes
jogszabályoknak megfelelően helyezze el
a gépjármű mögött az úton.
A háromszög tartozékként kapható,
forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez.
A háromszög kihelyezése
az úttestreErre a biztonsági felszerelésre a vészjelzők
bekapcsolásakor lehet szükség.
Az elakadásjelző háromszög a gépjármű kötelező
tartozéka. Az összehajtott háromszög vagy
annak doboza a csomagtér fedél belső
borításában tárolható. A háromszög összeszerelésével/
kihajtásával kapcsolatban ld. a hozzá
kapott gyártói útmutatót.
8
Üzemzavar esetén

228
508_hu_Chap08_en-cas-de-pannes_ed01-2016

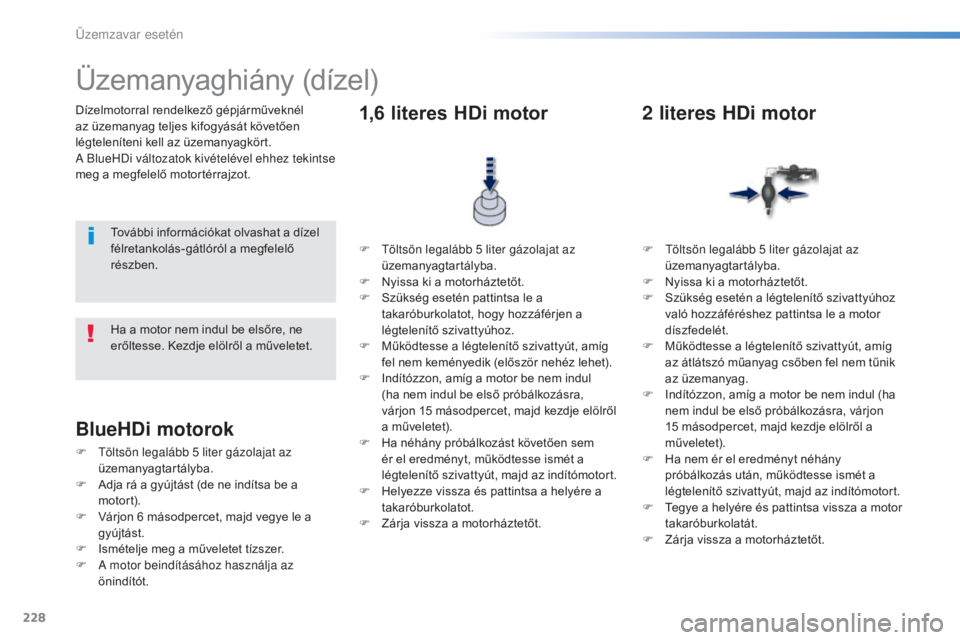

Dízelmotorral rendelkező gépjárműveknél
az üzemanyag teljes kifogyását követően
légteleníteni kell az üzemanyagkört.
A BlueHDi változatok kivételével ehhez tekintse
meg a megfelelő motortérrajzot.
Üzemanyaghiány (dízel)
További információkat olvashat a dízel
félretankolás-gátlóról a megfelelő
részben.F
t
ö
ltsön legalább 5 liter gázolajat az
üzemanyagtartályba.
F

N
yissa ki a motorháztetőt.
F

S
zükség esetén pattintsa le a
takaróburkolatot, hogy hozzáférjen a
légtelenítő szivattyúhoz.
F

M
űködtesse a légtelenítő szivattyút, amíg
fel nem keményedik (először nehéz lehet).
F

I
ndítózzon, amíg a motor be nem indul
(ha nem indul be első próbálkozásra,
várjon 15
másodpercet, majd kezdje elölről
a műveletet).
F

H
a néhány próbálkozást követően sem
ér el eredményt, működtesse ismét a
légtelenítő szivattyút, majd az indítómotort.
F

H
elyezze vissza és pattintsa a helyére a
takaróburkolatot.
F

Z
árja vissza a motorháztetőt.
1,6 literes HDi motor
F töltsön legalább 5 liter gázolajat az üzemanyagtartályba.
F

N
yissa ki a motorháztetőt.
F

S
zükség esetén a légtelenítő szivattyúhoz
való hozzáféréshez pattintsa le a motor
díszfedelét.
F

M
űködtesse a légtelenítő szivattyút, amíg
az átlátszó műanyag csőben fel nem tűnik
az üzemanyag.
F

I
ndítózzon, amíg a motor be nem indul (ha
nem indul be első próbálkozásra, várjon
15 másodpercet, majd kezdje elölről a
műveletet).
F

H
a nem ér el eredményt néhány
próbálkozás után, működtesse ismét a
légtelenítő szivattyút, majd az indítómotort.
F

T
egye a helyére és pattintsa vissza a motor
takaróburkolatát.
F

Z
árja vissza a motorháztetőt.
2 literes HDi motor
Ha a motor nem indul be elsőre, ne
erőltesse. Kezdje elölről a műveletet.
BlueHDi motorok
F töltsön legalább 5 liter gázolajat az üzemanyagtartályba.
F

A
dja rá a gyújtást (de ne indítsa be a
motort).
F

V
árjon 6 másodpercet, majd vegye le a
gyújtást.
F

I
smételje meg a műveletet tízszer.
F

A m
otor beindításához használja az
önindítót.
Üzemzavar esetén
