209
508_hu_Chap07_info-pratiques_ed01-2016
Rögzítse a vontatmányt a vonóhorogra.
Kösse a vontatmány kábelét a tartóelem
biztonsági gyűrűjére.
A lökhárító alatt látható gyűrűvel húzza le a
csatlakozó tartóelemét.
Nyissa ki a csatlakozóaljzat védőfedelét
és dugja be a vontatmány elektromos
csatlakozóját.

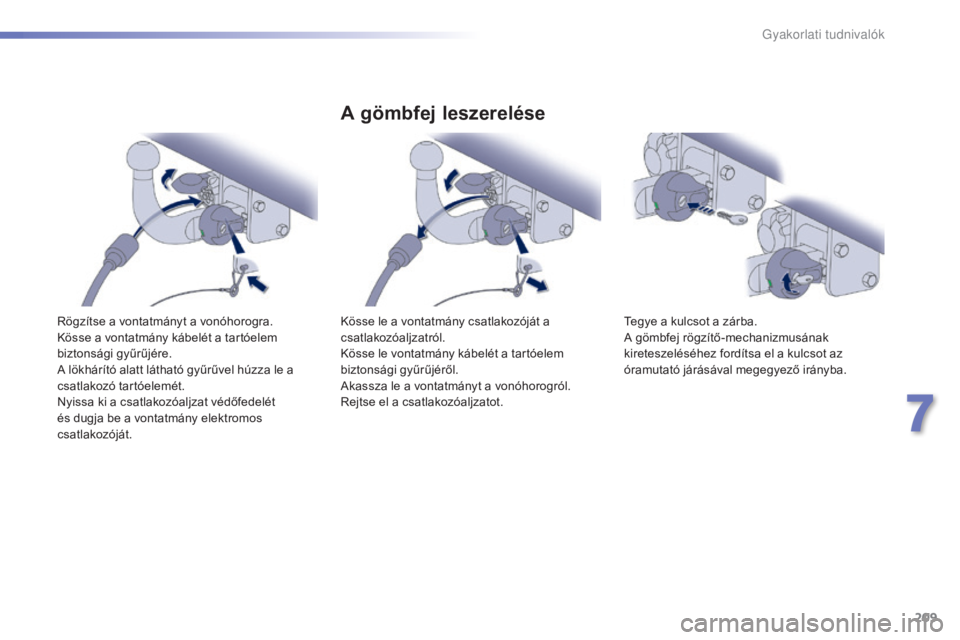

A gömbfej leszerelése
Kösse le a vontatmány csatlakozóját a
csatlakozóaljzatról.
Kösse le vontatmány kábelét a tartóelem
biztonsági gyűrűjéről.
Akassza le a vontatmányt a vonóhorogról.
Rejtse el a csatlakozóaljzatot.Tegye a kulcsot a zárba.
A gömbfej rögzítő-mechanizmusának
kireteszeléséhez fordítsa el a kulcsot az
óramutató járásával megegyező irányba.
7
Gy

210
508_hu_Chap07_info-pratiques_ed01-2016

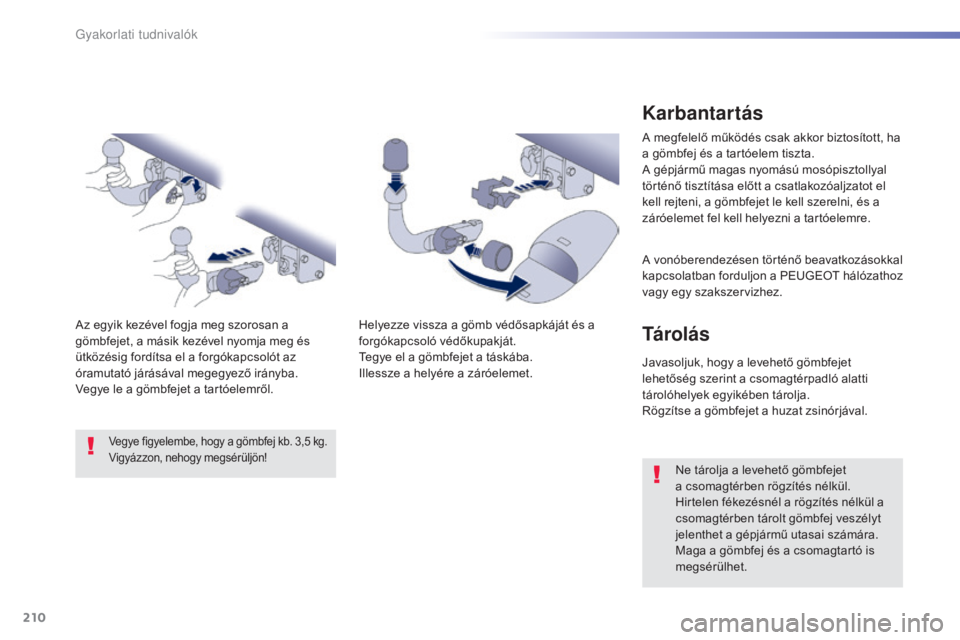

Karbantartás
A megfelelő működés csak akkor biztosított, ha
a gömbfej és a tartóelem tiszta.
A gépjármű magas nyomású mosópisztollyal
történő tisztítása előtt a csatlakozóaljzatot el
kell rejteni, a gömbfejet le kell szerelni, és a
záróelemet fel kell helyezni a tartóelemre.
A vonóberendezésen történő beavatkozásokkal
kapcsolatban forduljon a PEUGEOT hálózathoz
vagy egy szakszervizhez.
Helyezze vissza a gömb védősapkáját és a
forgókapcsoló védőkupakját.
Tegye el a gömbfejet a táskába.
Illessze a helyére a záróelemet.
Az egyik kezével fogja meg szorosan a
gömbfejet, a másik kezével nyomja meg és
ütközésig fordítsa el a forgókapcsolót az
óramutató járásával megegyező irányba.
Vegye le a gömbfejet a tartóelemről.
Vegye figyelembe, hogy a gömbfej kb. 3,5 kg.
V igyázzon, nehogy megsérüljön!
Tá r o l á s
Javasoljuk, hogy a levehető gömbfejet
lehetőség szerint a csomagtérpadló alatti
tárolóhelyek egyikében tárolja.
Rögzítse a gömbfejet a huzat zsinórjával.
Ne tárolja a levehető gömbfejet
a csomagtérben rögzítés nélkül.
Hirtelen fékezésnél a rögzítés nélkül a
csomagtérben tárolt gömbfej veszélyt
jelenthet a gépjármű utasai számára.
Maga a gömbfej és a csomagtartó is
megsérülhet.
Gyakorlati tudnivalók

211
508_hu_Chap07_info-pratiques_ed01-2016

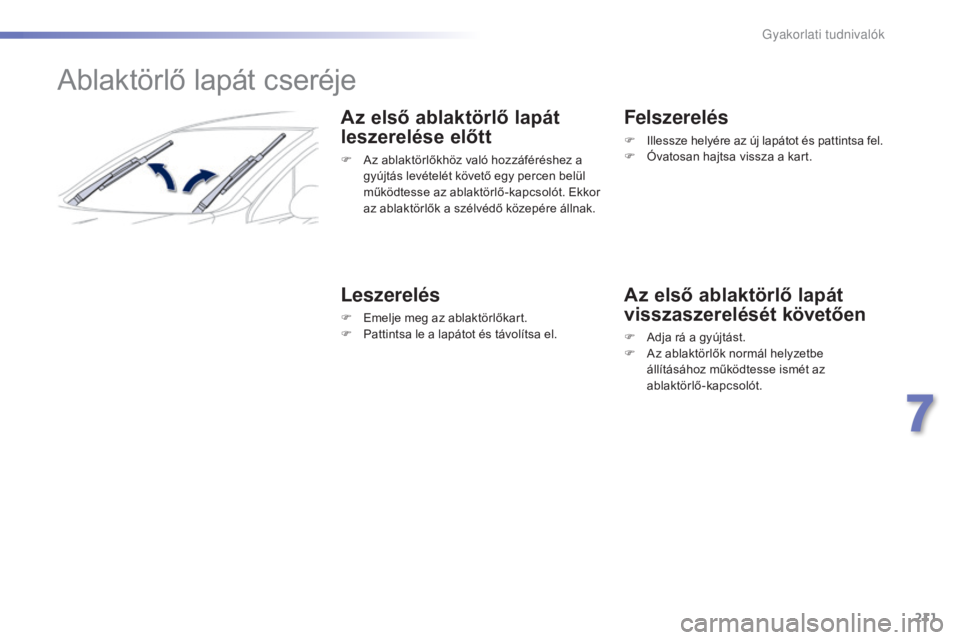

Ablaktörlő lapát cseréje
Az első ablaktörlő lapát
leszerelése előtt
F Az ablaktörlőkhöz való hozzáféréshez a gyújtás levételét követő egy percen belül
működtesse az ablaktörlő-kapcsolót. Ekkor
az ablaktörlők a szélvédő közepére állnak.
Leszerelés
F Emelje meg az ablaktörlőkart.
F P attintsa le a lapátot és távolítsa el.
Felszerelés
F Illessze helyére az új lapátot és pattintsa fel.
F Ó vatosan hajtsa vissza a kart.
Az első ablaktörlő lapát
visszaszerelését követően
F Adja rá a gyújtást.
F A z ablaktörlők normál helyzetbe
állításához működtesse ismét az
ablaktörlő-kapcsolót.
7
Gyakorlati tudnivalók

212
508_hu_Chap07_info-pratiques_ed01-2016

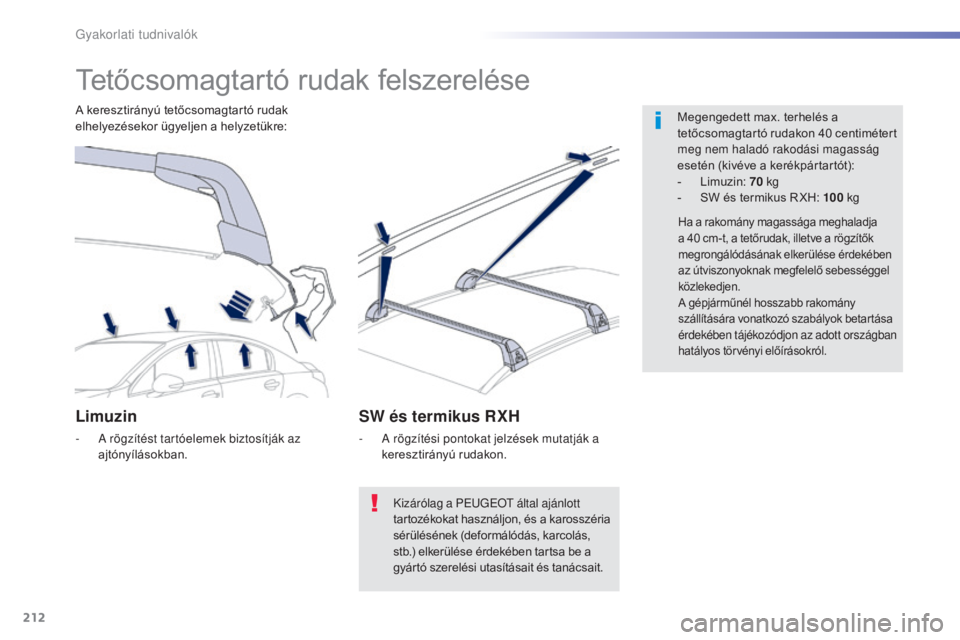

Tetőcsomagtartó rudak felszerelése
Megengedett max. terhelés a
tetőcsomagtartó rudakon 40 centimétert
meg nem haladó rakodási magasság
esetén (kivéve a kerékpártartót):
-
L
imuzin: 70 kg
-

S
W és termikus R XH: 100 kg
Limuzin
- A rögzítést tartóelemek biztosítják az
ajtónyílásokban.
A keresztirányú tetőcsomagtartó rudak
elhelyezésekor ügyeljen a helyzetükre:
SW és termikus RXH
- A rögzítési pontokat jelzések mutatják a
keresztirányú rudakon.
Kizárólag a P
e

uge
Ot ál
tal ajánlott
tartozékokat használjon, és a karosszéria
sérülésének (deformálódás, karcolás,
stb.) elkerülése érdekében tartsa be a
gyártó szerelési utasításait és tanácsait.
Ha a rakomány magassága meghaladja
a 40 cm-t, a tetőrudak, illetve a rögzítők
megrongálódásának elkerülése érdekében
az útviszonyoknak megfelelő sebességgel
közlekedjen.
A gépjárműnél hosszabb rakomány
szállítására vonatkozó szabályok betartása
érdekében tájékozódjon az adott országban
hatályos törvényi előírásokról.
gyakorlati tudnivalók

508_hu_Chap07_info-pratiques_ed01-2016
PEUGEOT & TOTAL
PARTNEREK A TELJESÍTMÉNY
SZOLGÁLATÁBAN
2015-ben a Peugeot visszatért a Rally Raidre, a
világ egyik legkomolyabb autós megmérettetésére.
A maximális teljesítmény érdekében a Peugeot
Sport csapata a Peugeot 2008 DKR-hez a
tot
A
L
Q
uA

R
tZ
-ot választotta, egy olyan csúcstechnológiás
kenőanyagot, mely a legszélsőségesebb körülmények
között is védi a motort.
A TOTAL QUARTZ hosszan tartó védelmet biztosít.
A TOTAL QUARTZ Ineo First egy nagy teljesítményű
kenőanyag, melyet a Peugeot és a
t
o
t A L
ku
tatással
és fejlesztéssel foglalkozó szakemberei közösen
fejlesztettek ki.
A kimondottan a Peugeot motorokhoz készült
kenőanyag innovatív technológiája révén jelentősen
csökkenti a CO
2-kibocsátást, és hatékonyan védi a
motort a koromlerakódás ellen.
-T AJÁNLJA
A A

214
508_hu_Chap07_info-pratiques_ed01-2016

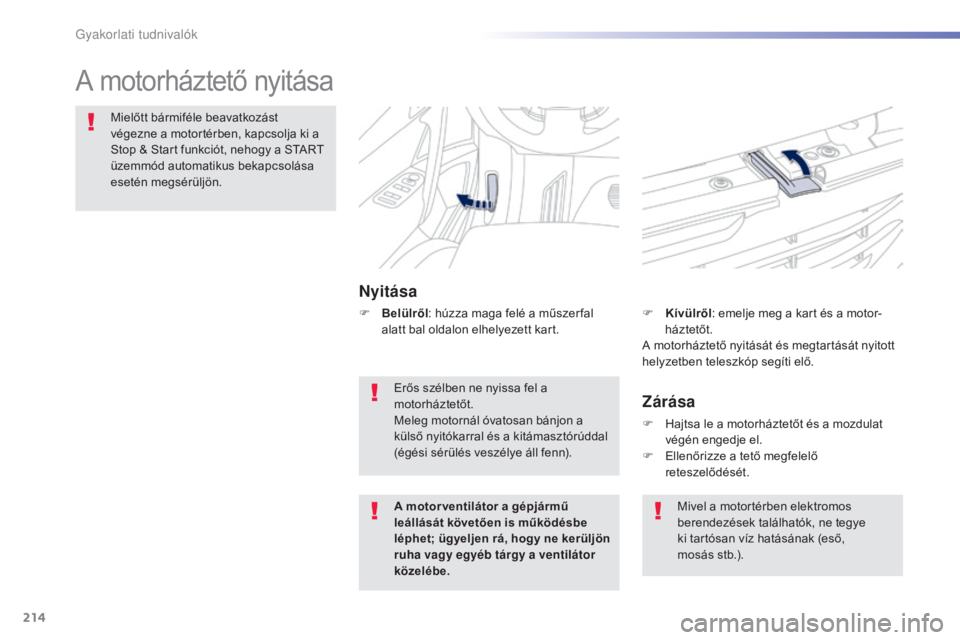

A motorháztető nyitása
Nyitása
Mielőtt bármiféle beavatkozást
végezne a motortérben, kapcsolja ki a
Stop & Start funkciót, nehogy a START
üzemmód automatikus bekapcsolása
esetén megsérüljön.
Zárása
F Hajtsa le a motorháztetőt és a mozdulat végén engedje el.
F

E
llenőrizze a tető megfelelő
reteszelődését.
F

K
ívülről
: emelje meg a kart és a motor
-h
áztetőt.
A motorháztető nyitását és megtartását nyitott
helyzetben teleszkóp segíti elő.
A motor ventilátor a gépjármű
leállását követően is működésbe
léphet; ügyeljen rá, hogy ne kerüljön
ruha vagy egyéb tárgy a ventilátor
közelébe. Mivel a motortérben elektromos
berendezések találhatók, ne tegye
ki tartósan víz hatásának (eső,
mosás
stb.).
F

B

elülről
: húzza maga felé a műszer fal
alatt bal oldalon elhelyezett kart.
Erős szélben ne nyissa fel a
motorháztetőt.
Meleg motornál óvatosan bánjon a
külső nyitókarral és a kitámasztórúddal
(égési sérülés veszélye áll fenn).
Gyakorlati tudnivalók

215
508_hu_Chap07_info-pratiques_ed01-2016

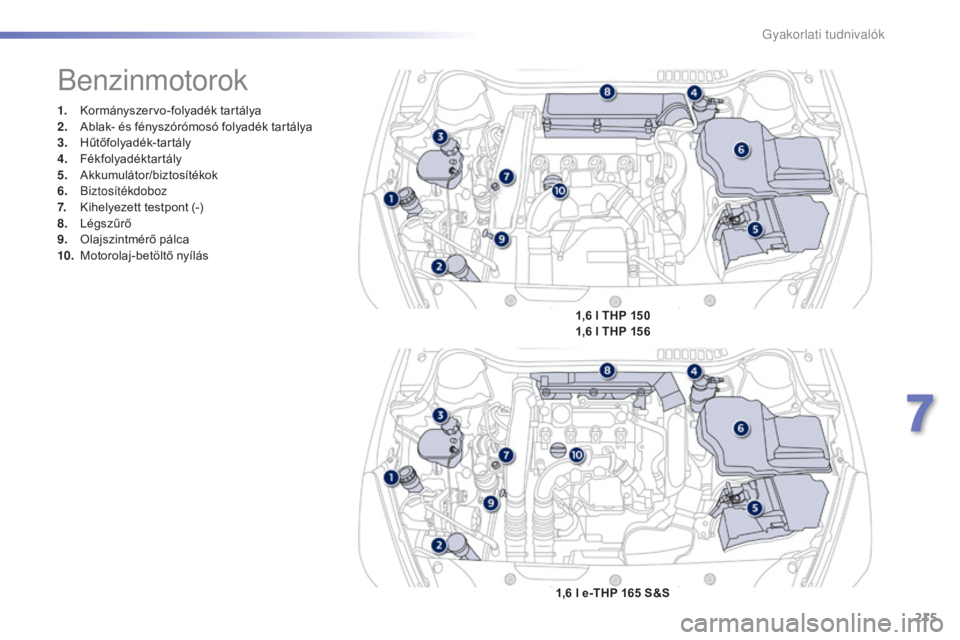

1. Kormányszervo-folyadék tartálya
2. Ablak- és fényszórómosó folyadék tartálya
3.
H

űtőfolyadék-tartály
4.
F

ékfolyadéktartály
5.
A

kkumulátor/biztosítékok
6.


Biztosítékdoboz
7.
K

ihelyezett testpont (-)
8.
L

égszűrő
9.
O

lajszintmérő pálca
10.
M

otorolaj-betöltő nyílás
Benzinmotorok
1,6 l THP 1501,6 l THP 156
1,6 l e-THP 165 S&S
7
Gyakorlati tudnivalók

216
508_hu_Chap07_info-pratiques_ed01-2016

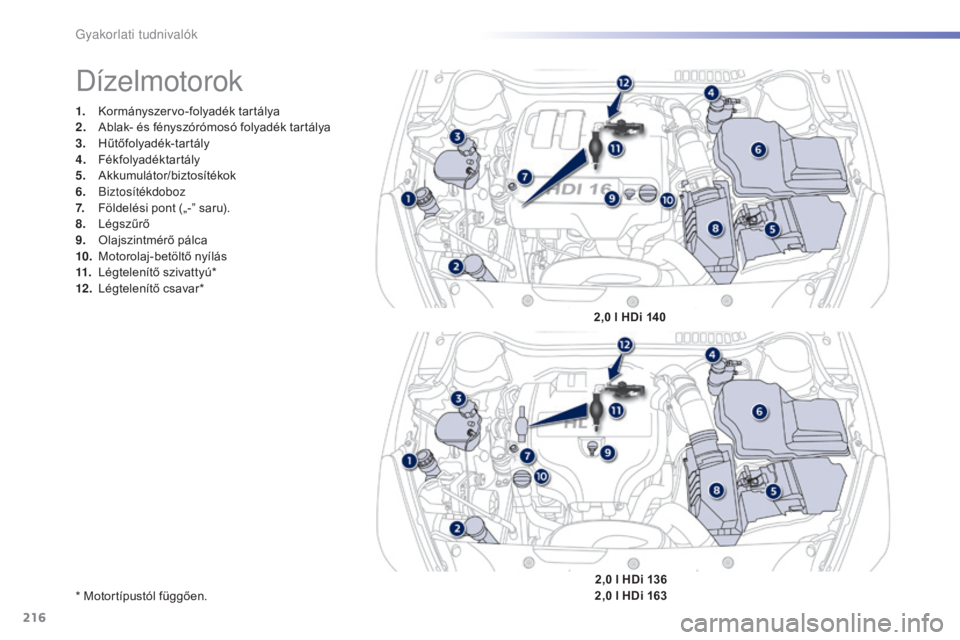

1. Kormányszervo-folyadék tartálya
2. Ablak- és fényszórómosó folyadék tartálya
3.
H

űtőfolyadék-tartály
4.
F

ékfolyadéktartály
5.
A

kkumulátor/biztosítékok
6.


Biztosítékdoboz
7.
F

öldelési pont („-” saru).
8.
L

égszűrő
9.
O

lajszintmérő pálca
10.
M

otorolaj-betöltő nyílás
11.
L

égtelenítő szivattyú*
12 .
L

égtelenítő csavar*
* Motortípustól függően.
Dízelmotorok
2,0 l HDi 140 2,0 l HDi 136
2,0 l HDi 163
Gyakorlati tudnivalók

217
508_hu_Chap07_info-pratiques_ed01-2016

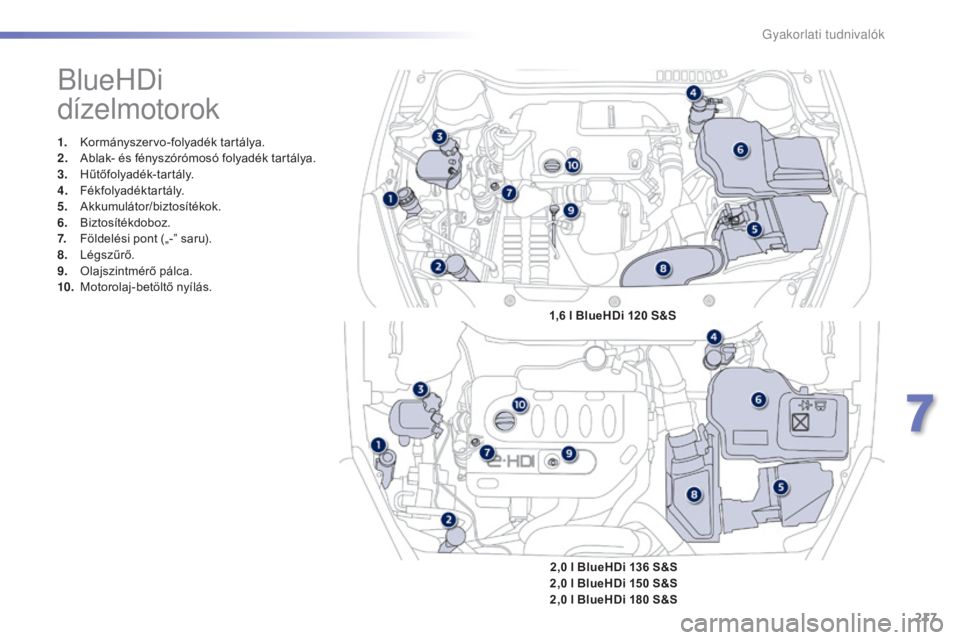

BlueHDi
dízelmotorok
1. Kormányszervo-folyadék tartálya.
2. Ablak- és fényszórómosó folyadék tartálya.
3.
H

űtőfolyadék-tartály.
4.
F

ékfolyadéktartály.
5.
A

kkumulátor/biztosítékok.
6.
B

iztosítékdoboz.
7.
F

öldelési pont („-” saru).
8.
L

égszűrő.
9.
O

lajszintmérő pálca.
10.
M

otorolaj-betöltő nyílás.
2,0 l BlueHDi 136 S&S
2,0 l BlueHDi 150 S&S
2,0 l BlueHDi 180 S&S
1,6 l BlueHDi 120 S&S
7
gyakorlati tudnivalók

218
508_hu_Chap07_info-pratiques_ed01-2016

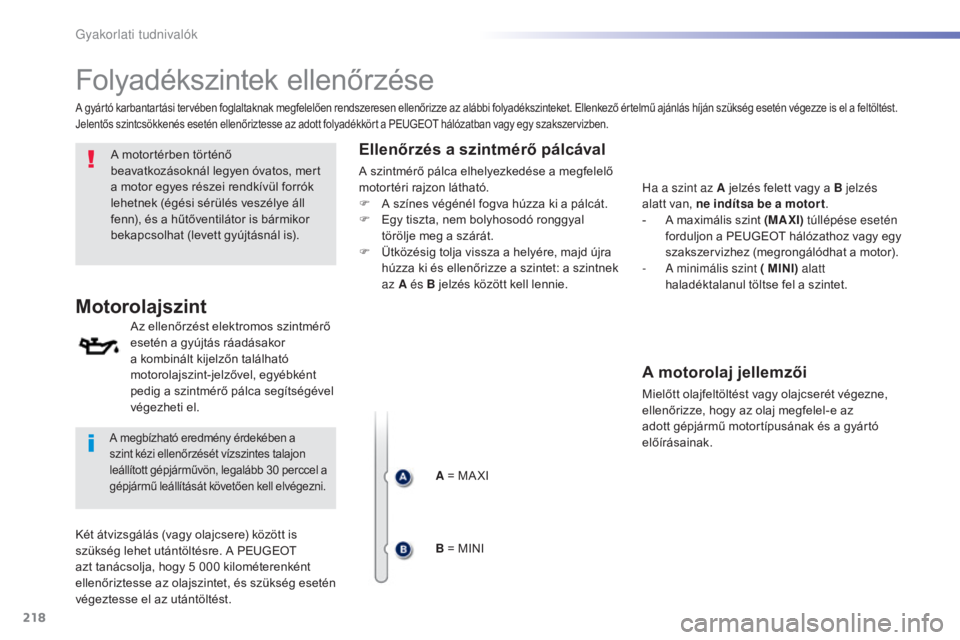

Folyadékszintek ellenőrzése
A motortérben történő
beavatkozásoknál legyen óvatos, mert
a motor egyes részei rendkívül forrók
lehetnek (égési sérülés veszélye áll
fenn), és a hűtőventilátor is bármikor
bekapcsolhat (levett gyújtásnál is).
Motorolajszint
Az ellenőrzést elektromos szintmérő
esetén a gyújtás ráadásakor
a kombinált kijelzőn található
motorolajszint-jelzővel, egyébként
pedig a szintmérő pálca segítségével
végezheti el.
A megbízható eredmény érdekében a
szint kézi ellenőrzését vízszintes talajon
leállított gépjárművön, legalább 30 perccel a
gépjármű leállítását követően kell elvégezni.
Két átvizsgálás (vagy olajcsere) között is
szükség lehet utántöltésre. A PEUGEOT
azt tanácsolja, hogy 5 000 kilométerenként
ellenőriztesse az olajszintet, és szükség esetén
végeztesse el az utántöltést.
A gyártó karbantartási tervében foglaltaknak megfelelően rendszeresen ellenőrizze az alábbi folyadékszinteket. Ellenkező értelmű ajánlás híján szükség esetén végezze is el a feltöltést.
Jelentős szintcsökkenés esetén ellenőriztesse az adott folyadékkört a PEUGEOT hálózatban vagy egy szakszervizben.
Ellenőrzés a szintmérő pálcával
A szintmérő pálca elhelyezkedése a megfelelő
motortéri rajzon látható.
F

A s
zínes végénél fogva húzza ki a pálcát.
F

E
gy tiszta, nem bolyhosodó ronggyal
törölje meg a szárát.
F

Ü
tközésig tolja vissza a helyére, majd újra
húzza ki és ellenőrizze a szintet: a szintnek
az A és B jelzés között kell lennie.
A = MA XI
B = MINI Ha a szint az A jelzés felett vagy a B jelzés
alatt van, ne indítsa be a motor t
.
-

A m
aximális szint (MAXI) túllépése esetén
forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez (megrongálódhat a motor).
-

A m
inimális szint ( MINI) alatt
haladéktalanul töltse fel a szintet.
A motorolaj jellemzői
Mielőtt olajfeltöltést vagy olajcserét végezne,
ellenőrizze, hogy az olaj megfelel-e az
adott gépjármű motortípusának és a gyártó
előírásainak.
