Peugeot 508 2016 Kezelési útmutató (in Hungarian)
Manufacturer: PEUGEOT, Model Year: 2016, Model line: 508, Model: Peugeot 508 2016Pages: 364, PDF Size: 10.48 MB
Page 241 of 364

239
508_hu_Chap08_en-cas-de-pannes_ed01-2016

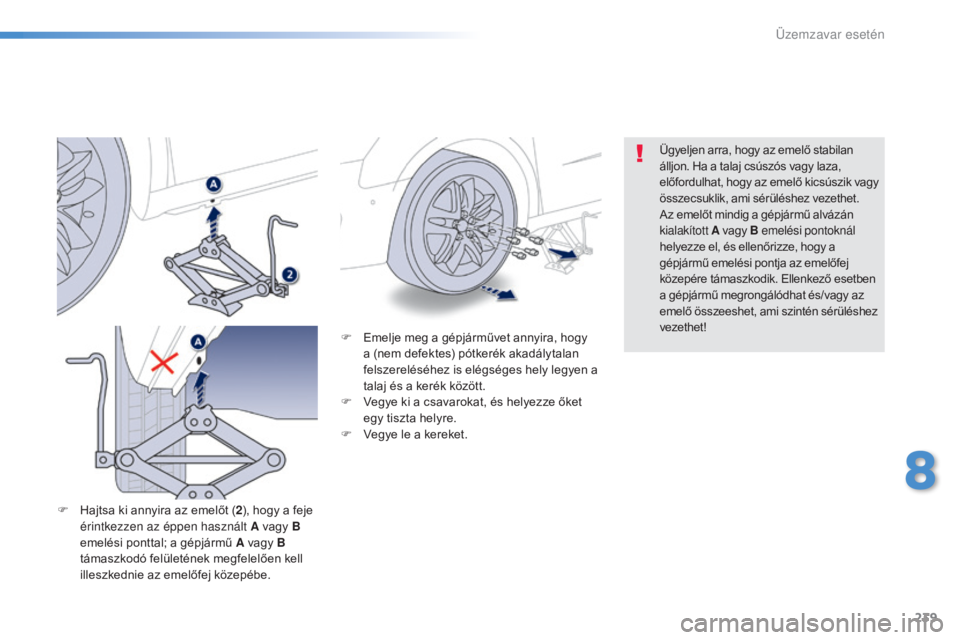

F Emelje meg a gépjárművet annyira, hogy a (nem defektes) pótkerék akadálytalan
felszereléséhez is elégséges hely legyen a
talaj és a kerék között.
F
V
egye ki a csavarokat, és helyezze őket
egy tiszta helyre.
F
V
egye le a kereket.
F
H
ajtsa ki annyira az emelőt ( 2), hogy a feje
érintkezzen az éppen használt A vagy
B
emelési ponttal; a gépjármű A vagy B
támaszkodó felületének megfelelően kell
illeszkednie az emelőfej közepébe. Ügyeljen arra, hogy az emelő stabilan
álljon. Ha a talaj csúszós vagy laza,
előfordulhat, hogy az emelő kicsúszik vagy
összecsuklik, ami sérüléshez vezethet.
Az emelőt mindig a gépjármű alvázán
kialakított
A vagy B emelési pontoknál
helyezze el, és ellenőrizze, hogy a
gépjármű emelési pontja az emelőfej
közepére támaszkodik. Ellenkező esetben
a gépjármű megrongálódhat és/vagy az
emelő összeeshet, ami szintén sérüléshez
vezethet!
8
Üzemzavar esetén
Page 242 of 364

240
508_hu_Chap08_en-cas-de-pannes_ed01-2016

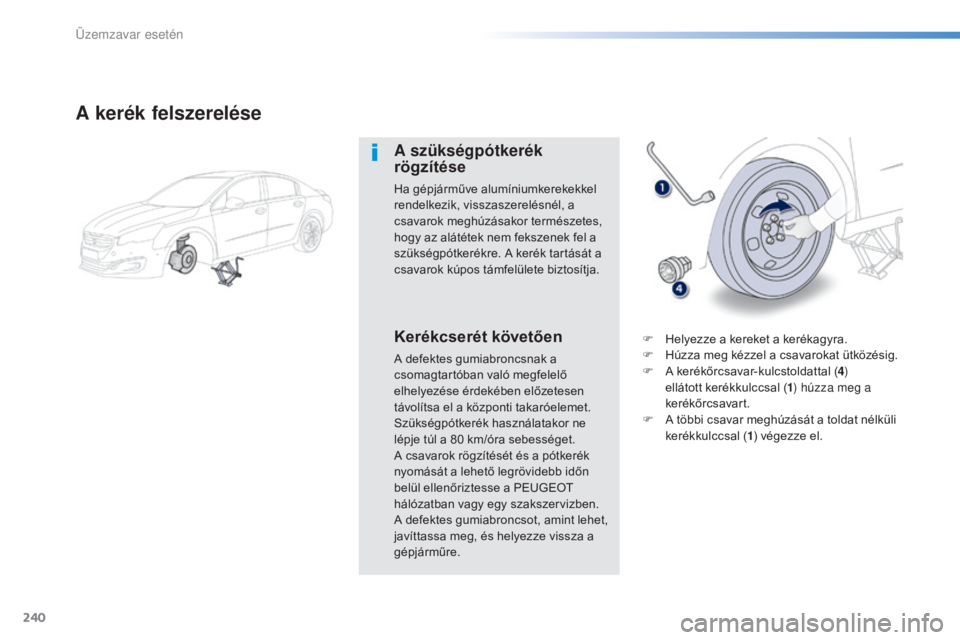

A kerék felszerelése
A szükségpótkerék
rögzítése
Ha gépjárműve alumíniumkerekekkel
rendelkezik, visszaszerelésnél, a
csavarok meghúzásakor természetes,
hogy az alátétek nem fekszenek fel a
szükségpótkerékre. A kerék tartását a
csavarok kúpos támfelülete biztosítja.
Kerékcserét követően
A defektes gumiabroncsnak a
csomagtartóban való megfelelő
elhelyezése érdekében előzetesen
távolítsa el a központi takaróelemet.
Szükségpótkerék használatakor ne
lépje túl a 80 km/óra sebességet.
A csavarok rögzítését és a pótkerék
nyomását a lehető legrövidebb időn
belül ellenőriztesse a PEUGEOT
hálózatban vagy egy szakszervizben.
A defektes gumiabroncsot, amint lehet,
javíttassa meg, és helyezze vissza a
gépjárműre.F
H
elyezze a kereket a kerékagyra.
F H úzza meg kézzel a csavarokat ütközésig.
F A k erékőrcsavar-kulcstoldattal (4)
ellátott kerékkulccsal ( 1) húzza meg a
kerékőrcsavart.
F
A t
öbbi csavar meghúzását a toldat nélküli
kerékkulccsal ( 1) végezze el.
Üzemzavar esetén
Page 243 of 364

241
508_hu_Chap08_en-cas-de-pannes_ed01-2016

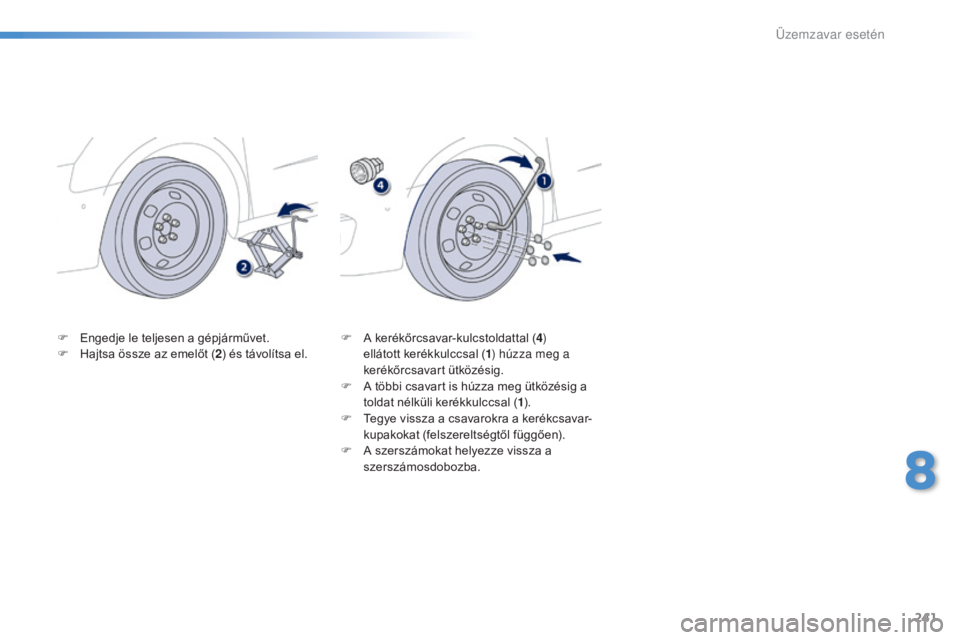

F Engedje le teljesen a gépjárművet.
F H ajtsa össze az emelőt ( 2) és távolítsa el. F
A k erékőrcsavar-kulcstoldattal (4)
ellátott kerékkulccsal ( 1) húzza meg a
kerékőrcsavart ütközésig.
F
A t
öbbi csavart is húzza meg ütközésig a
toldat nélküli kerékkulccsal ( 1).
F
T
egye vissza a csavarokra a kerékcsavar-
kupakokat (felszereltségtől függően).
F
A s
zerszámokat helyezze vissza a
szerszámosdobozba.
8
Üzemzavar esetén
Page 244 of 364

242
508_hu_Chap08_en-cas-de-pannes_ed01-2016

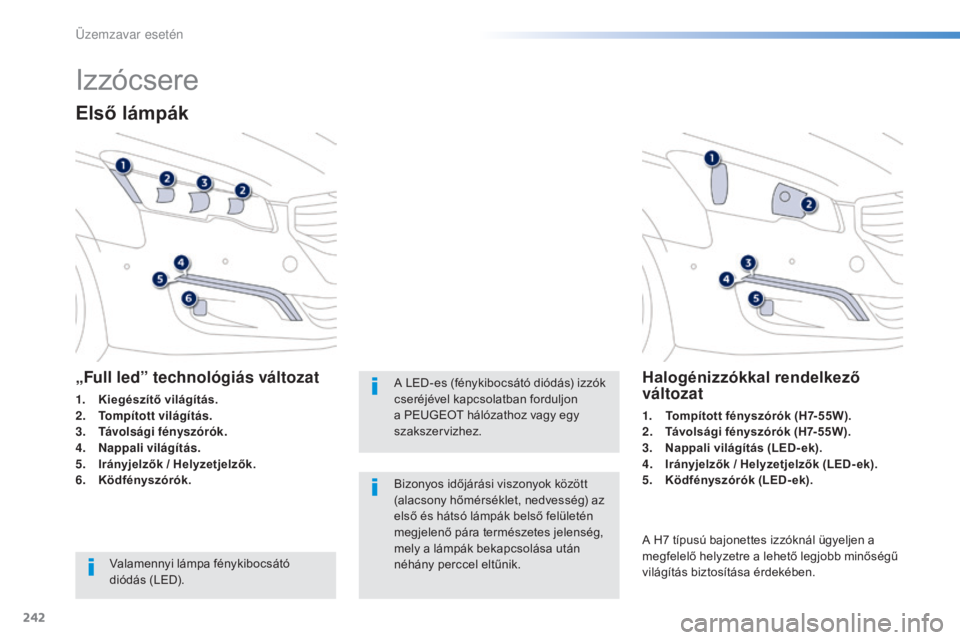

Izzócsere
Első lámpák
„Full led” technológiás változat
1. Kiegészítő világítás.
2. Tompított világítás.
3.
T
ávolsági fényszórók.
4.
N
appali világítás.
5.
I
rányjelzők / Helyzetjelzők.
6.
K
ödfényszórók. Bizonyos időjárási viszonyok között
(alacsony hőmérséklet, nedvesség) az
első és hátsó lámpák belső felületén
megjelenő pára természetes jelenség,
mely a lámpák bekapcsolása után
néhány perccel eltűnik. A LED-es (fénykibocsátó diódás) izzók
cseréjével kapcsolatban forduljon
a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Valamennyi lámpa fénykibocsátó
diódás (LED).
Halogénizzókkal rendelkező
változat
1. Tompított fényszórók (H7-55W).
2. T ávolsági fényszórók (H7-55W).
3.
N
appali világítás (LED- ek).
4.
I
rányjelzők / Helyzetjelzők (LED- ek).
5.
K
ödfényszórók (LED-ek).
A H7
típusú bajonettes izzóknál ügyeljen a
megfelelő helyzetre a lehető legjobb minőségű
világítás biztosítása érdekében.
Üzemzavar esetén
Page 245 of 364

243
508_hu_Chap08_en-cas-de-pannes_ed01-2016

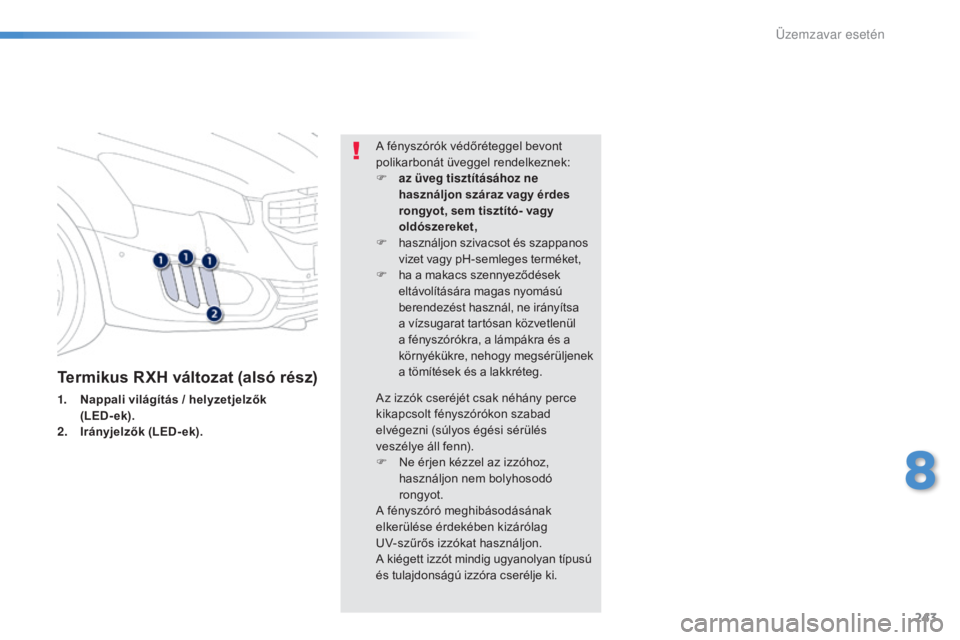

Termikus RXH változat (alsó rész)
1. Nappali világítás / helyzetjelzők (LED- ek).
2.
I
rányjelzők (LED-ek). A fényszórók védőréteggel bevont
polikarbonát üveggel rendelkeznek:
F
a
z üveg tisztításához ne
használjon száraz vagy érdes
rongyot, sem tisztító- vagy
oldószereket,
F
h
asználjon szivacsot és szappanos
vizet vagy pH-semleges terméket,
F
h
a a makacs szennyeződések
eltávolítására magas nyomású
berendezést használ, ne irányítsa
a vízsugarat tartósan közvetlenül
a fényszórókra, a lámpákra és a
környékükre, nehogy megsérüljenek
a tömítések és a lakkréteg.
Az izzók cseréjét csak néhány perce
kikapcsolt fényszórókon szabad
elvégezni (súlyos égési sérülés
veszélye áll fenn).
F
N
e érjen kézzel az izzóhoz,
használjon nem bolyhosodó
rongyot.
A fényszóró meghibásodásának
elkerülése érdekében kizárólag
UV-szűrős izzókat használjon.
A kiégett izzót mindig ugyanolyan típusú
és tulajdonságú izzóra cserélje ki.
8
Üzemzavar esetén
Page 246 of 364

244
508_hu_Chap08_en-cas-de-pannes_ed01-2016

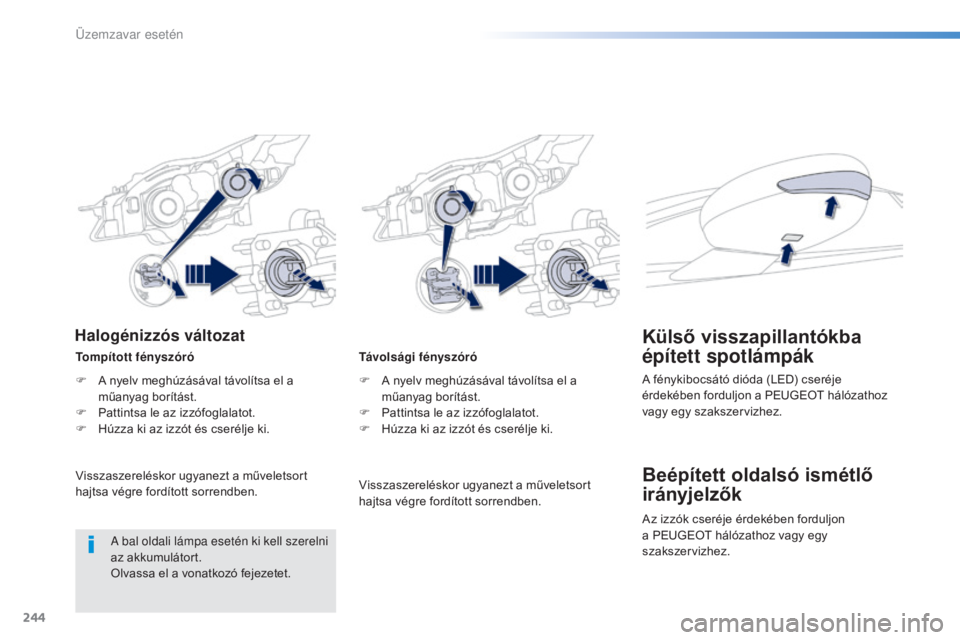

Távolsági fényszóró
F
A n
yelv meghúzásával távolítsa el a
műanyag borítást.
F
P
attintsa le az izzófoglalatot.
F
H
úzza ki az izzót és cserélje ki.
Beépített oldalsó ismétlő
irányjelzők Külső visszapillantókba
épített spotlámpák
A fénykibocsátó dióda (LED) cseréje
érdekében forduljon a PEUGEOT hálózathoz
vagy egy szakszervizhez.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Tompított fényszóró
Halogénizzós változat
F A nyelv meghúzásával távolítsa el a
műanyag borítást.
F
P
attintsa le az izzófoglalatot.
F
H
úzza ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
A bal oldali lámpa esetén ki kell szerelni
az akkumulátort.
Olvassa el a vonatkozó fejezetet. Az izzók cseréje érdekében forduljon
a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Üzemzavar esetén
Page 247 of 364

245
508_hu_Chap08_en-cas-de-pannes_ed01-2016

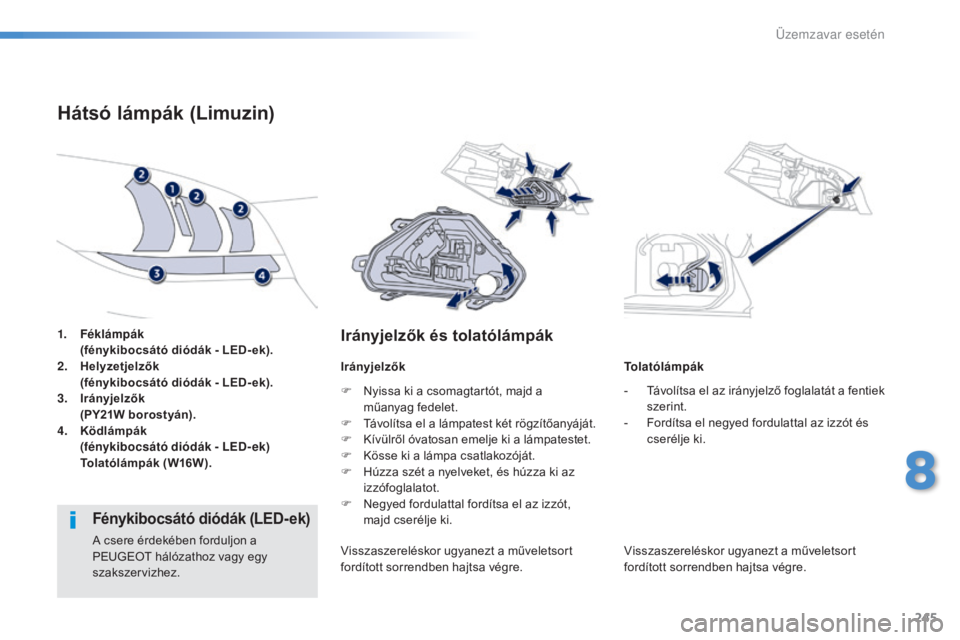

1. Féklámpák (f
énykibocsátó diódák - LED- ek).
2.
H
elyzetjelzők
(f
énykibocsátó diódák - LED- ek).
3.
I
rányjelzők
(
PY21W borostyán).
4.
K
ödlámpák
(f
énykibocsátó diódák - LED-ek )
T
olatólámpák (W16W).
Hátsó lámpák (Limuzin)
Irányjelzők és tolatólámpák
Irányjelzők Tolatólámpák
Fénykibocsátó diódák (LED- ek)
A csere érdekében forduljon a
PEUGEOT hálózathoz vagy egy
szakszervizhez.F
N
yissa ki a csomagtartót, majd a
műanyag fedelet.
F
T
ávolítsa el a lámpatest két rögzítőanyáját.
F
K
ívülről óvatosan emelje ki a lámpatestet.
F
K
össe ki a lámpa csatlakozóját.
F
H
úzza szét a nyelveket, és húzza ki az
izzófoglalatot.
F
N
egyed fordulattal fordítsa el az izzót,
majd cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
fordított sorrendben hajtsa végre. -
T
ávolítsa el az irányjelző foglalatát a fentiek
szerint.
-
F
ordítsa el negyed fordulattal az izzót és
cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
fordított sorrendben hajtsa végre.
8
Üzemzavar esetén
Page 248 of 364

246
508_hu_Chap08_en-cas-de-pannes_ed01-2016

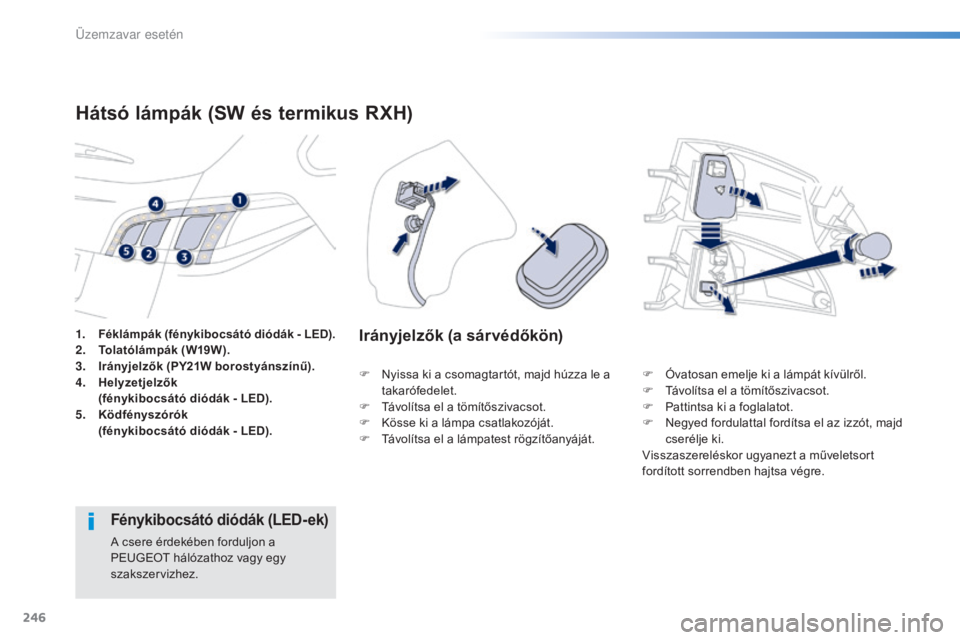

1. Féklámpák (fénykibocsátó diódák - LED).
2. Tolatólámpák (W19W).
3.
I
rányjelzők (PY21W borostyánszínű).
4.
H
elyzetjelzők
(fénykibocsátó diódák - LED).
5.
K
ödfényszórók
(fénykibocsátó diódák - LED).
Hátsó lámpák (SW és termikus RXH)
F Nyissa ki a csomagtartót, majd húzza le a takarófedelet.
F
T
ávolítsa el a tömítőszivacsot.
F
K
össe ki a lámpa csatlakozóját.
F
T
ávolítsa el a lámpatest rögzítőanyáját.
Irányjelzők (a sárvédőkön)
F Óvatosan emelje ki a lámpát kívülről.
F T ávolítsa el a tömítőszivacsot.
F
P
attintsa ki a foglalatot.
F
N
egyed fordulattal fordítsa el az izzót, majd
cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
fordított sorrendben hajtsa végre.
Fénykibocsátó diódák (LED- ek)
A csere érdekében forduljon a
PEUGEOT hálózathoz vagy egy
szakszervizhez.
Üzemzavar esetén
Page 249 of 364

247
508_hu_Chap08_en-cas-de-pannes_ed01-2016

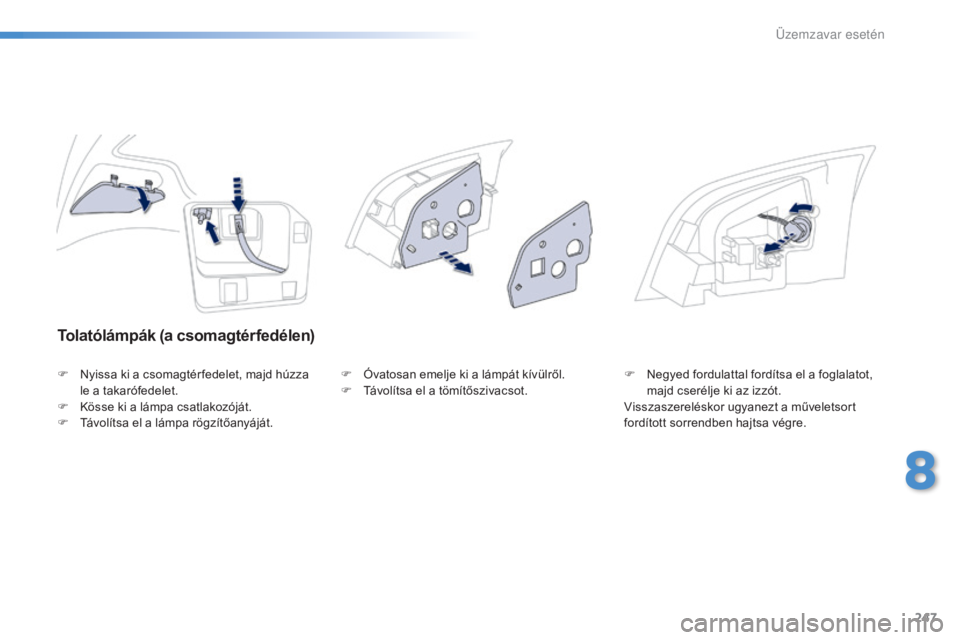

Tolatólámpák (a csomagtérfedélen)
F Nyissa ki a csomagtér fedelet, majd húzza le a takarófedelet.
F
K
össe ki a lámpa csatlakozóját.
F
T
ávolítsa el a lámpa rögzítőanyáját. F
Ó vatosan emelje ki a lámpát kívülről.
F T ávolítsa el a tömítőszivacsot.F
N egyed fordulattal fordítsa el a foglalatot,
majd cserélje ki az izzót.
Visszaszereléskor ugyanezt a műveletsort
fordított sorrendben hajtsa végre.
8
\334z
Page 250 of 364

248
508_hu_Chap08_en-cas-de-pannes_ed01-2016

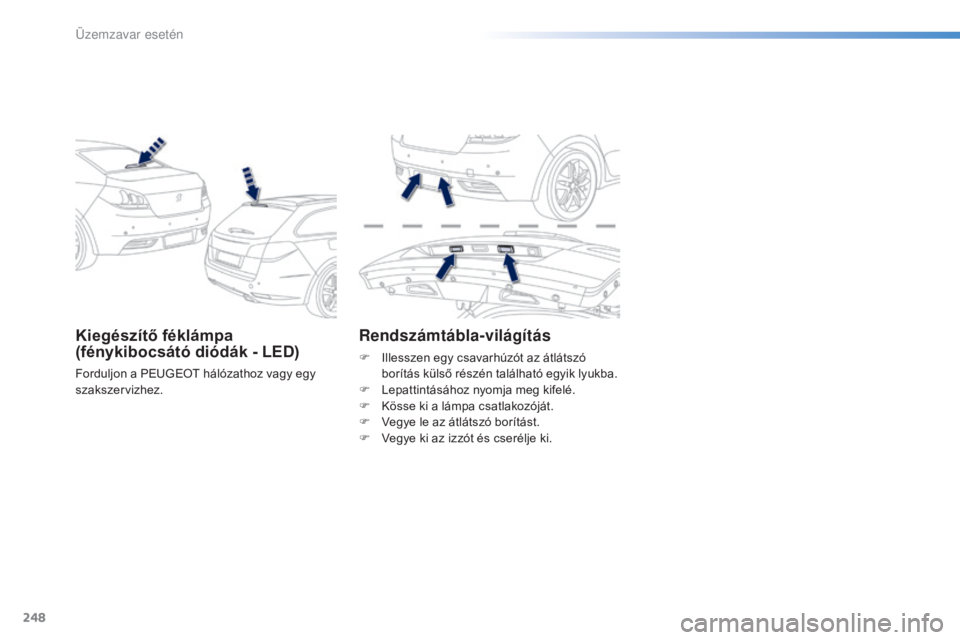

Kiegészítő féklámpa
(fénykibocsátó diódák - LED)
Forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Rendszámtábla-világítás
F Illesszen egy csavarhúzót az átlátszó borítás külső részén található egyik lyukba.
F
L
epattintásához nyomja meg kifelé.
F
K
össe ki a lámpa csatlakozóját.
F
V
egye le az átlátszó borítást.
F
V
egye ki az izzót és cserélje ki.
Üzemzavar esetén
