Peugeot 508 2016 Инструкция по эксплуатации (in Russian)

29
508 _ru_Chap01_instrument-bord_ed01-2016

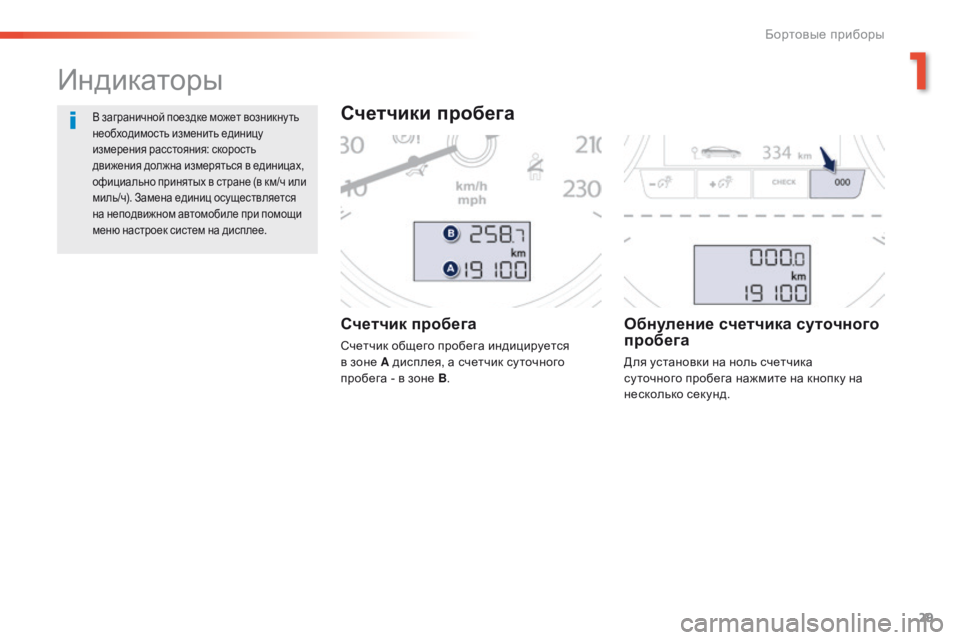

Счетчик пробега
Счетчик общего пробега индицируется
в зоне A дисплея, а счетчик су точного
пробега - в зоне B.
Обнуление счетчика суточного
пробега
Для установки на ноль счетчика
су точного пробега нажмите на кнопку на
несколько
с

екунд.
Индикаторы
Счетчики пробегаВ заграничной поездке может возникну ть
необходимость изменить единицу
измерения расстояния: скорость
движения должна измеряться в единицах,
официально принятых в стране (в км/ч или
миль/ч). Замена единиц осуществляется
на неподвижном автомобиле при помощи
меню настроек систем на дисплее.
1
Бортовые приборы

30
508 _ru_Chap01_instrument-bord_ed01-2016

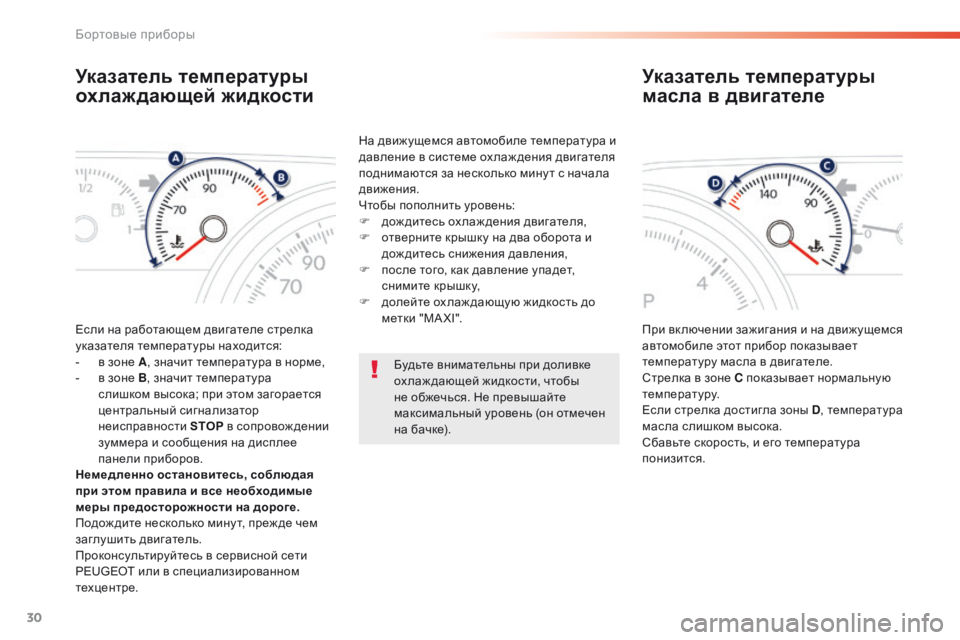

Указатель температуры
охлаждающей жидкости
Если на работающем двигателе стрелка
указателя температуры находится:
-
в з
оне A, значит температура в норме,
-

в з
оне B, значит температура
слишком высока; при этом загорается
центральный сигнализатор
неисправности STOP в сопровож дении
зуммера и сообщения на дисплее
панели приборов.
Немедленно остановитесь, соблюдая
при этом правила и все необходимые
меры предосторожности на дороге.
Подож дите несколько мину т, преж де чем
заглушить двигатель.
Проконсультируйтесь в сервисной сети
PEUGEOT или в специализированном
техцентре. На движущемся автомобиле температура и
давление в системе ох лаж дения двигателя
поднимаются за несколько мину т с начала
движения.
Чтобы пополнить уровень:
F

д
ождитесь охлаждения двигателя,
F
о
тверните крышку на два оборота и
дождитесь снижения давления,
F
п
осле того, как давление упадет,
снимите крышку,
F
д
олейте ох лаж дающую жидкость до
метки "MA XI". При вк лючении зажигания и на движущемся
автомобиле этот прибор показывает
температуру масла в двигателе.
Стрелка в зоне C показывает нормальную
температуру.
Если стрелка достигла зоны D, температура
масла слишком высока.
Сбавьте скорость, и его температура
понизится.
Указатель температуры
масла в двигателе
Будьте внимательны при доливке
ох лаж дающей жидкости, чтобы
не обжечься. Не превышайте
максимальный уровень (он отмечен
на бачке).
Бортовые приборы

31
508 _ru_Chap01_instrument-bord_ed01-2016
Индикатор уровня масла в двигателе*
Недостаточный уровень маслаНеисправная работа датчика уровня масла
В случае неисправности электрического
датчика, уровень масла в двигателе
больше не контролируется.
До тех пор, пока система будет оставаться
неисправной, уровень масла придется
контролировать при помощи щупа,
расположенного в моторном отсеке.
На автомобилях с электрическим датчиком уровень масла в двигателе показывается на
несколько секунд на панели приборов сразу после вк лючения зажигания и информации о ТО.
Показания индикатора уровня масла буду т
верны, только если автомобиль установлен
на горизонтальной площадке и после
остановки двигателя прошло более 30 мину т.
Нормальный уровень масла
* В зависимости от модификации автомобиля.
Дополнительную информацию
о проверке уровней читайте в
соответствующей рубрике.
Дополнительную информацию
о проверке уровней читайте в
соответствующей рубрике.
О ненормальном уровне свидетельствуют
сообщение на панели приборов
"Ненадлежащий уровень масла", загорание
сигнализатора "сервис" и звуковой сигнал.
Если недостаток масла подтверж дается
проверкой при помощи ручного щупа,
обязательно доведите его уровень до нормы
во избежание разрушения двигателя.
О неисправности датчика уровня масла свидетельствует сообщение
на панели приборов "Ненадлежащая индикация уровня масла".
Обратитесь в сервисную сеть PEUGEOT или в специализированный
техцентр.
1
Бортовые приборы

32
508 _ru_Chap01_instrument-bord_ed01-2016
* В зависимости от страны поставки автомобиля.
Бортовая система самодиагностики CHECK ("автотест")
Автоматический запуск режима CHECK
При вк лючении зажигания контрольные лампы всех
диагностируемых систем загораются. Через несколько
секунд они гасну т.
Одновременно запускается автоматическая
самодиагностика систем автомобиля "CHECK".
Если обнаружена
неисправность
Если обнару жена какая-либо "мелкая"
неисправность: загорится контрольная лампа
неисправной системы, а затем погаснет.
Вы можете завести автомобиль, однако
Вам следует срочно проконсультироваться
в сервисной сети PEUGEOT или в
специализированном техцентре.
При обнаружении какой-либо "существенной"
неисправности: контрольные лампы
неисправных систем буду т гореть
одновременно с символом STOP или SERVICE.
Не запускайте двигатель.
Срочно обратитесь в сервисную сеть
PEUGEOT или в специализированный
техцентр.
Ручной запуск режима CHECK
Нажатием на кнопку "CHECK" на комбинации
приборов самодиагностика систем автомобиля CHECK
включается вручную.
Данная функция позволяет выявить в любой момент
(при вк люченном зажигании или работающем двигателе)
наличие неисправностей и сбоев в работе систем.
Пока подушка безопасности переднего пассажира будет
оставаться отк люченной*, сигнализатор будет гореть.
На дисплее автомобиля, движущегося с вк люченным
двигателем , индицируются сигнализаторы неисправных
систем (при наличии неисправностей).
Если никаких "существенных" неисправностей
не обнару жено, двигатель можно запускать.
Регулятор подсветки
панели приборов
Слу жит для ручной настройки яркости
подсветки панели приборов и освещения
салона.
Если у вас двигатель Blue HDi, при
нажатии на кнопку " CHECK" на панели
приборов будет показываться расчетный
пробег автомобиля, остающийся до
срабатывания системы автоматической
блокировки пуска двигателя.
Дополнительную информацию
о присадке AdBlue
® читайте в
соответствующей рубрике.
Работает только при вк люченных
световых приборах автомобиля.
Вк лючив свтовые приборы, нажимайте на
кнопку В для увеличения яркости подсветки
панели приборов и салона, или на кнопку А
для ее уменьшения.
По достижении желаемой яркости
отпустите кнопку.
Бортовые приборы

33
508 _ru_Chap01_instrument-bord_ed01-2016

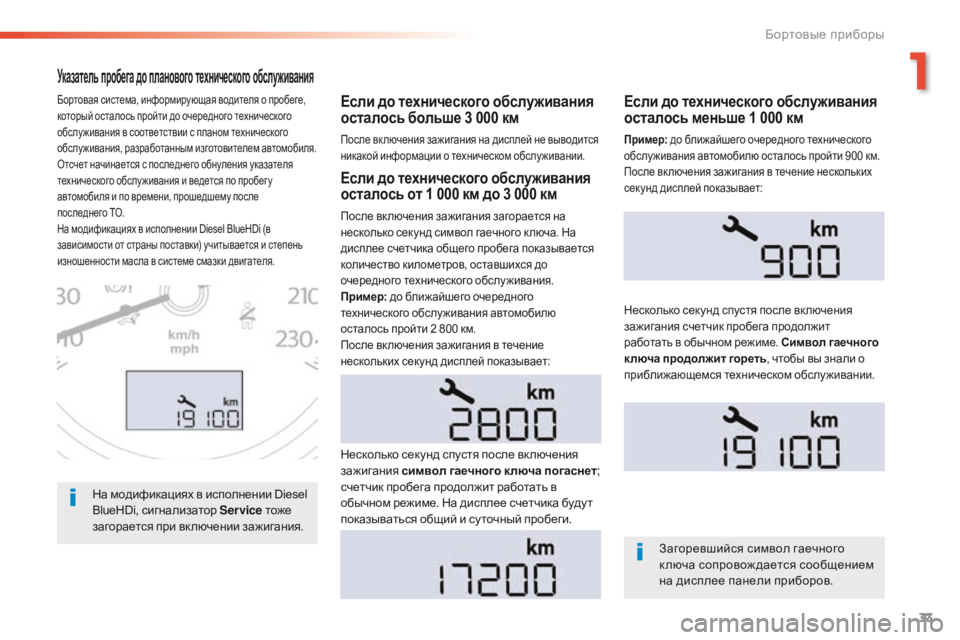

Указатель пробега до планового технического обслуживания
Если до технического обслуживания
осталось больше 3 000 км
После вк лючения зажигания на дисплей не выводится
никакой информации о техническом обслуживании.
Бортовая система, информирующая водителя о пробеге,
который осталось пройти до очередного технического
обслу живания в соответствии с планом технического
обслуживания, разработанным изготовителем автомобиля.
Отсчет начинается с последнего обнуления указателя
технического обслу живания и ведется по пробег у
автомобиля и по времени, прошедшему после
последнего ТО.
На модификациях в исполнении Diesel BlueHDi (в
зависимости от страны поставки) учитывается и степень
изношенности масла в системе смазки двигателя.
Если до технического обслуживания
осталось от 1 000 км до 3 000 км
После вк лючения зажигания загорается на
несколько секунд символ гаечного к люча. На
дисплее счетчика общего пробега показывается
количество километров, оставшихся до
очередного технического обслуживания.
Пример: до ближайшего очередного
технического обслуживания автомобилю
осталось пройти 2 800 км.
После вк лючения зажигания в течение
нескольких секунд дисплей показывает:
Несколько секунд спустя после вк лючения
зажигания символ гаечного к люча погаснет ;
счетчик пробега продолжит работать в
обычном режиме. На дисплее счетчика буду т
показываться общий и су точный пробеги.
Если до технического обслуживания
осталось меньше 1 000 км
Пример: до ближайшего очередного технического
обслу живания автомобилю осталось пройти 900 км.
После вк лючения зажигания в течение нескольких
секунд дисплей показывает:
Несколько секунд спустя после вк лючения
зажигания счетчик пробега продолжит
работать в обычном режиме. Символ гаечного
к люча продолжит гореть , чтобы вы знали о
приближающемся техническом обслуживании.
Загоревшийся символ гаечного
к люча сопровож дается сообщением
на дисплее панели приборов.
На модификациях в исполнении Diesel
BlueHDi, сигнализатор Service
тоже
загорается при вк лючении зажигания.
1
Бортовые приборы

34
508 _ru_Chap01_instrument-bord_ed01-2016

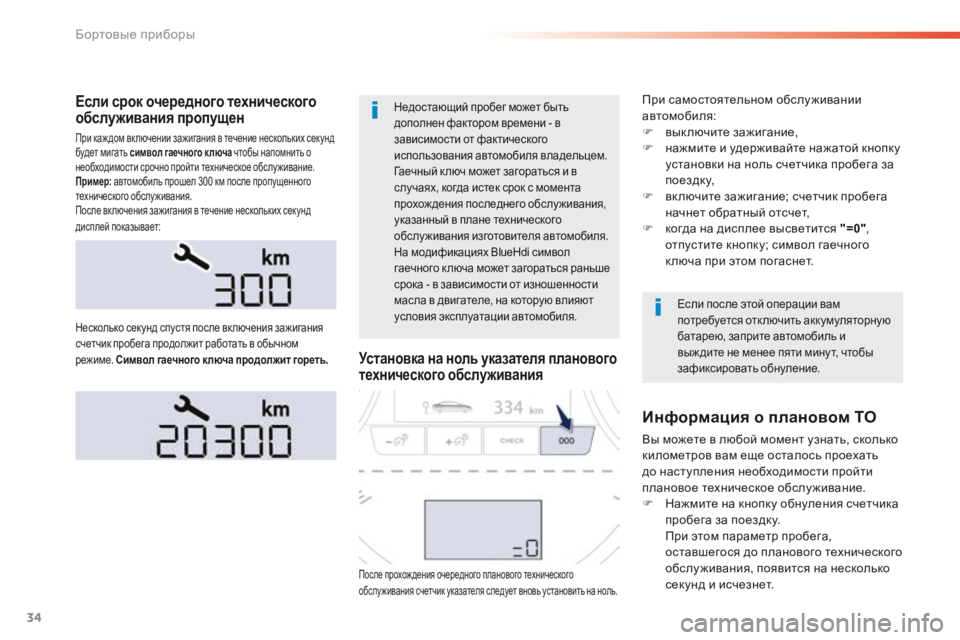

Если срок очередного технического
обслуживания пропущен
При каж дом вк лючении зажигания в течение нескольких секунд
будет мигать символ гаечного к люча чтобы напомнить о
необходимости срочно пройти техническое обслу живание.
Пример: автомобиль прошел 300 км после пропущенного
технического обслуживания.
После вк лючения зажигания в течение нескольких секунд
дисплей показывает:
Недостающий пробег может быть
дополнен фактором времени - в
зависимости от фактического
использования автомобиля владельцем.
Гаечный к люч может загораться и в
случаях, когда истек срок с момента
прохождения последнего обслуживания,
указанный в плане технического
обслуживания изготовителя автомобиля.
На модификациях BlueHdi символ
гаечного к люча может загораться раньше
срока - в зависимости от изношенности
масла в двигателе, на которую влияют
условия эксплуатации автомобиля.
Если после этой операции вам
потребуется отключить аккумуляторную
батарею, заприте автомобиль и
выж дите не менее пяти мину т, чтобы
зафиксировать обнуление.
Несколько секунд спустя после вк лючения зажигания
счетчик пробега продолжит работать в обычном
режиме. Символ гаечного к люча продолжит гореть.
Установка на ноль указателя планового
технического обслуживания
После прохождения очередного планового технического
обслу живания счетчик указателя следует вновь установить на ноль.
Информация о плановом ТО
Вы можете в любой момент узнать, сколько
километров вам еще осталось проехать
до наступления необходимости пройти
плановое техническое обслу живание.
F

Н
ажмите на кнопку обнуления счетчика
пробега за поездку.
П

ри этом параметр пробега,
оставшегося до планового технического
обслу живания, появится на несколько
секунд и исчезнет.
При самостоятельном обслу живании
автомобиля:
F

в
ыключите зажигание,
F
н
ажмите и удерживайте нажатой кнопку
установки на ноль счетчика пробега за
поездку,
F
в
к лючите зажигание; счетчик пробега
начнет обратный отсчет,
F
к
огда на дисплее высветится
"=0",
отпустите кнопку; символ гаечного
к люча при этом погаснет.
Бортовые приборы

35
508 _ru_Chap01_instrument-bord_ed01-2016

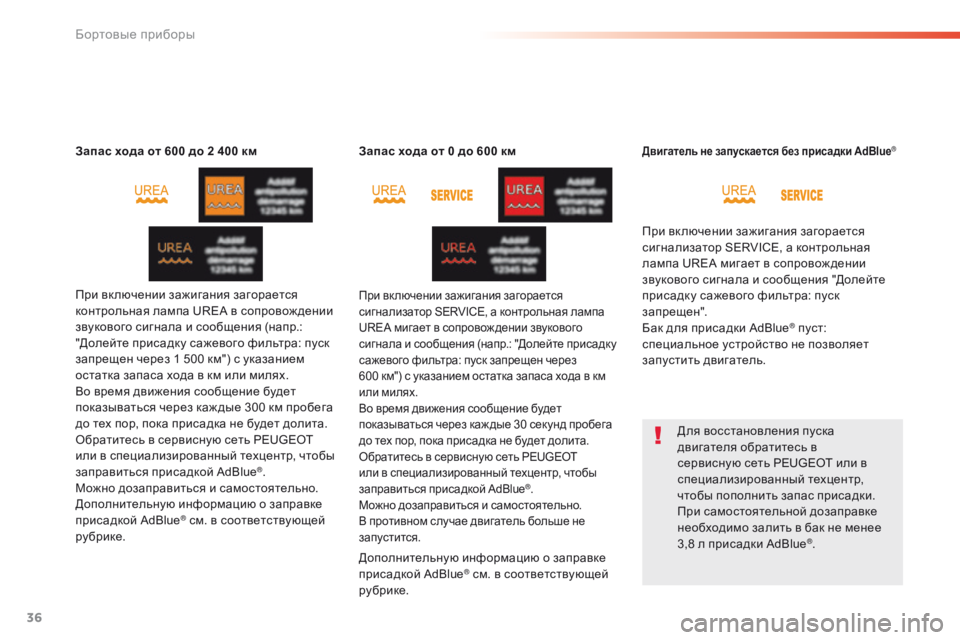

Указатели остатка пробега по присадке AdBlue ®
Система блокировки пуска
двигателя включится автоматически,
как только бак для присадки AdBlue
®
окажется пуст.

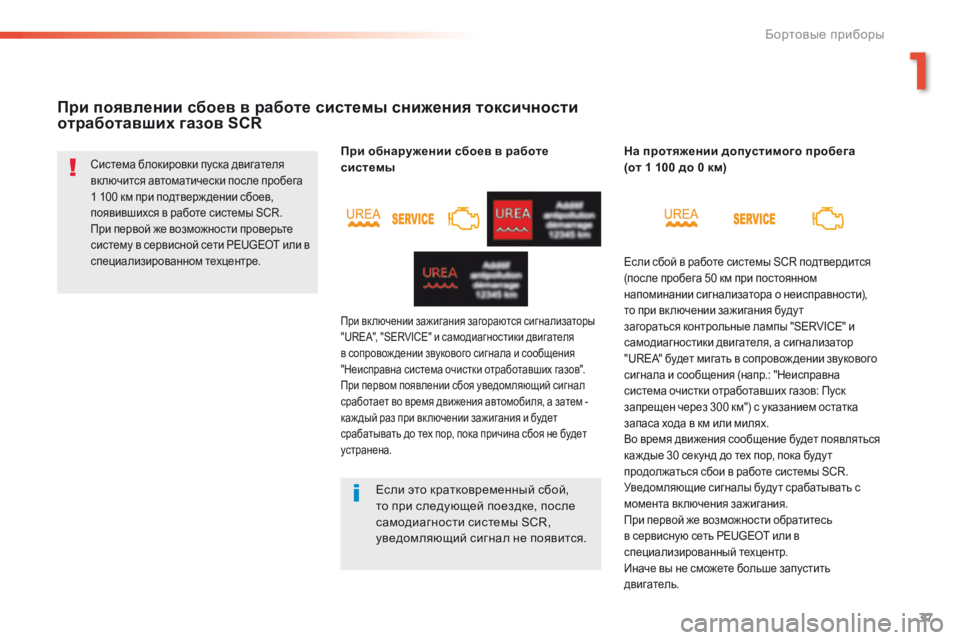

Как только в баке с присадкой AdBlue
®
начнет расходоваться ее резервный
запас, либо при появлении сбоев в работе
системы очистки отработавших газов
SCR, при каж дом вк лючении зажигания
на панели приборов будет показываться
расчетный пробег автомобиля, остающийся
до срабатывания системы автоматической
блокировки пуска двигателя.
В случае одновременного появления сбоев
и недостаточного запаса присадки AdBlue
®,
будет показываться меньший расчетный
пробег. Запас хода более 2 400 км
При включении зажигания информация
о запасе хода на панели приборов не
показывается.
Нажатием на эту
кнопку на короткое
время вк лючается
показ запаса хода.
Если он превышает
5 000 км, величина не
показывается.
Двигатель не запустится, если в баке закончится присадка AdBlue®
1
Бортовые приборы

36
508 _ru_Chap01_instrument-bord_ed01-2016
Запас хода от 600 до 2 400 км
При вк лючении зажигания загорается
контрольная лампа UREA в сопровож дении
звукового сигнала и сообщения (напр.:
"Долейте присадку сажевого фильтра: пуск
запрещен через 1 500 км") с указанием
остатка запаса хода в км или милях.
Во время движения сообщение будет
показываться через каж дые 300 км пробега
до тех пор, пока присадка не будет долита.
Обратитесь в сервисную сеть PEUGEOT
или в специализированный техцентр, чтобы
заправиться присадкой AdBlue
®.
Можно дозаправиться и самостоятельно.
Дополнительную информацию о заправке
присадкой AdBlue
® см. в соответствующей
рубрике. Запас хода от 0 до 600 км
При вк лючении зажигания загорается
сигнализатор SERVICE, а контрольная лампа
UREA мигает в сопровож дении звукового
сигнала и сообщения (напр.: "Долейте присадку
сажевого фильтра: пуск запрещен через
600
км") с указанием остатка запаса хода в км
или милях.
Во время движения сообщение будет
показываться через каж дые 30 секунд пробега
до тех пор, пока присадка не будет долита.
Обратитесь в сервисную сеть PEUGEOT
или в специализированный техцентр, чтобы
заправиться присадкой AdBlue
®.
Можно дозаправиться и самостоятельно.
В противном случае двигатель больше не
запустится.
Двигатель не запускается без присадки AdBlue®
При вк лючении зажигания загорается
сигнализатор SERVICE, а контрольная
лампа UREA мигает в сопровож дении
звукового сигнала и сообщения "Долейте
присадку сажевого фильтра: пуск
запрещен".
Бак для присадки AdBlue
® пуст:
специальное устройство не позволяет
запустить двигатель.
Для восстановления пуска
двигателя обратитесь в
сервисную сеть PEUGEOT или в
специализированный техцентр,
чтобы пополнить запас присадки.
При самостоятельной дозаправке
необходимо залить в бак не менее
3,8 л присадки AdBlue
®.
Дополнительную информацию о заправке
присадкой AdBlue
® см. в соответствующей
рубрике.
Бортовые приборы

37
508 _ru_Chap01_instrument-bord_ed01-2016
При появлении сбоев в работе системы снижения токсичности
отработавших газов SCR
Система блокировки пуска двигателя
вк лючится автоматически после пробега
1 100 км при подтверж дении сбоев,
появившихся в работе системы SCR.
При первой же возможности проверьте
систему в сервисной сети PEUGEOT или в
специализированном техцентре.При обнаружении сбоев в работе
системы
При включении зажигания загораются сигнализаторы
"UREA", "SERVICE" и самодиагностики двигателя
в сопровож дении звукового сигнала и сообщения
"Неисправна система очистки отработавших газов".
При первом появлении сбоя уведомляющий сигнал
сработает во время движения автомобиля, а затем

-
каж дый раз при вк лючении зажигания и будет
срабатывать до тех пор, пока причина сбоя не будет
устранена.
Если это кратковременный сбой,
то при следующей поездке, после
самодиагности системы SCR,
уведомляющий сигнал не появится. На протяжении допустимого пробега
(от 1 100 до 0 км)
Если сбой в работе системы SCR подтвердится
(после пробега 50 км при постоянном
напоминании сигнализатора о неисправности),
то при вк лючении зажигания буду т
загораться контрольные лампы "SERVICE" и
самодиагностики двигателя, а сигнализатор
"UREA" будет мигать в сопровож дении звукового
сигнала и сообщения (напр.: "Неисправна
система очистки отработавших газов: Пуск
запрещен через 300 км") с указанием остатка
запаса хода в км или милях.
Во время движения сообщение будет появляться
каж дые 30 секунд до тех пор, пока буду т
продолжаться сбои в работе системы SCR.
Уведомляющие сигналы буду т срабатывать с
момента включения зажигания.
При первой же возможности обратитесь
в сервисную сеть PEUGEOT или в
специализированный техцентр.
Иначе вы не сможете больше запустить
двигатель.
1
Бортовые приборы

38
508 _ru_Chap01_instrument-bord_ed01-2016
Вы превысили допустимый пробег:
система блокировки больше не
позволяет запустить двигатель.
Запрет пуска
Каж дый раз при вк лючении зажигания буду т
загораться контрольные лампы SERVICE и
самодиагностики двигателя, а сигнализатор
UREA будет мигать в сопровож дении звукового
сигнала и сообщения "Неисправна система
очистки отработавших газов: Пуск запрещен".
Теперь запустить его можно, только
обратившись в сервисную сеть PEUGEOT
или в специализированный техцентр.
Бортовые приборы
